2008 YAMAHA YZ450F Betriebsanleitungen (in German)

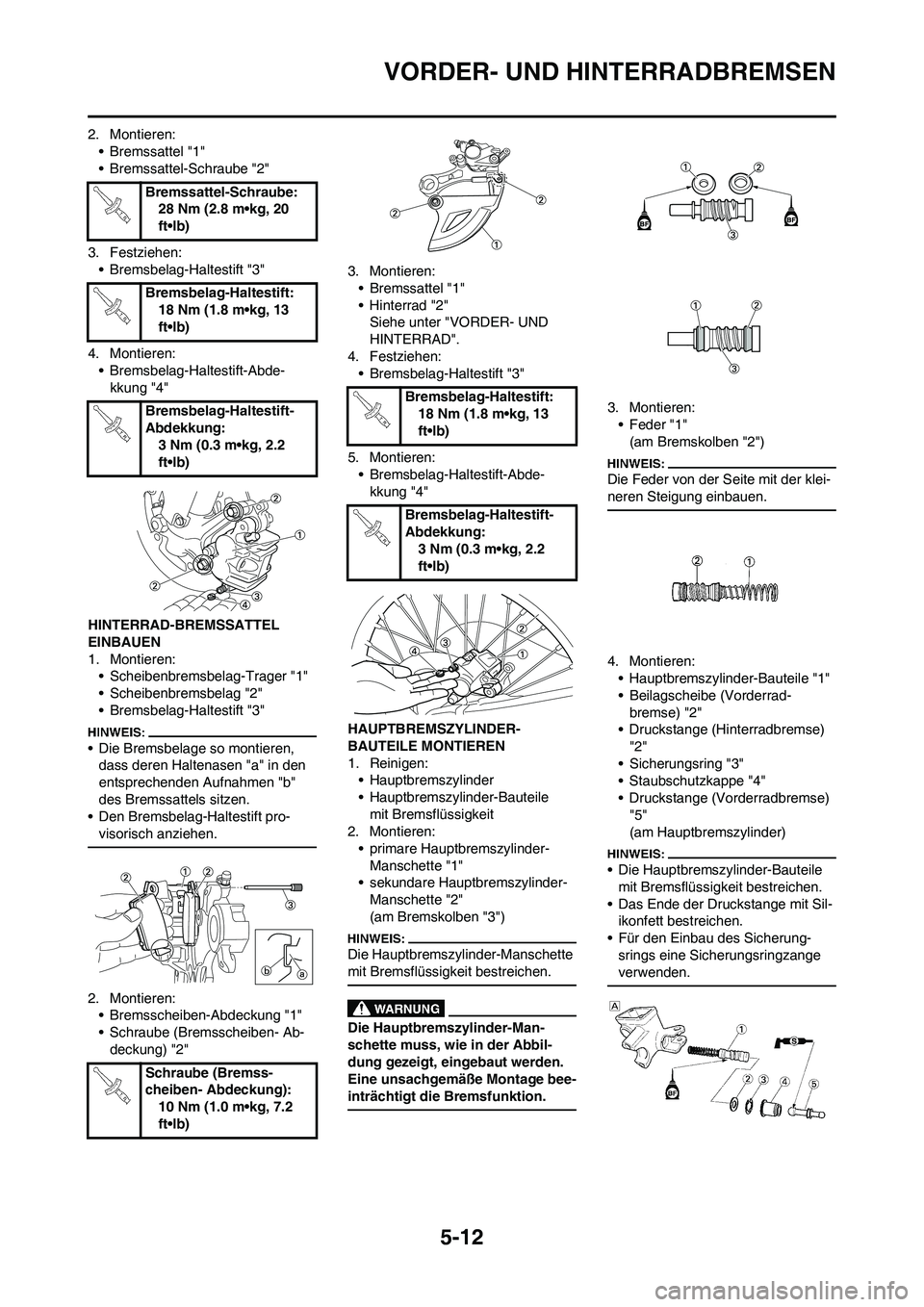

5-12
VORDER- UND HINTERRADBREMSEN
2. Montieren:
• Bremssattel "1"
• Bremssattel-Schraube "2"
3. Festziehen:
• Bremsbelag-Haltestift "3"
4. Montieren:
• Bremsbelag-Haltestift-Abde-
kkung "4"
HINTERRAD-BREMSSATTEL
EINBAUEN
1. Montieren:
• Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro-
visorisch anziehen.
2. Montieren:
• Bremsscheiben-Abdeckung "1"
• Schraube (Bremsscheiben- Ab-
deckung) "2"3. Montieren:
•Bremssattel "1"
• Hinterrad "2"
Siehe unter "VORDER- UND
HINTERRAD".
4. Festziehen:
• Bremsbelag-Haltestift "3"
5. Montieren:
• Bremsbelag-Haltestift-Abde-
kkung "4"
HAUPTBREMSZYLINDER-
BAUTEILE MONTIEREN
1. Reinigen:
• Hauptbremszylinder
• Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit
2. Montieren:
• primare Hauptbremszylinder-
Manschette "1"
• sekundare Hauptbremszylinder-
Manschette "2"
(am Bremskolben "3")
Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
Die Hauptbremszylinder-Man-
schette muss, wie in der Abbil-
dung gezeigt, eingebaut werden.
Eine unsachgemäße Montage bee-
inträchtigt die Bremsfunktion.
3. Montieren:
• Feder "1"
(am Bremskolben "2")
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
4. Montieren:
• Hauptbremszylinder-Bauteile "1"
• Beilagscheibe (Vorderrad-
bremse) "2"
• Druckstange (Hinterradbremse)
"2"
• Sicherungsring "3"
• Staubschutzkappe "4"
• Druckstange (Vorderradbremse)
"5"
(am Hauptbremszylinder)
• Die Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit bestreichen.
• Das Ende der Druckstange mit Sil-
ikonfett bestreichen.
• Für den Einbau des Sicherung-
srings eine Sicherungsringzange
verwenden.
Bremssattel-Schraube:
28 Nm (2.8 m•kg, 20
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Schraube (Bremss-
cheiben- Abdeckung):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung:
3 Nm (0.3 m•kg, 2.2
ft•lb)

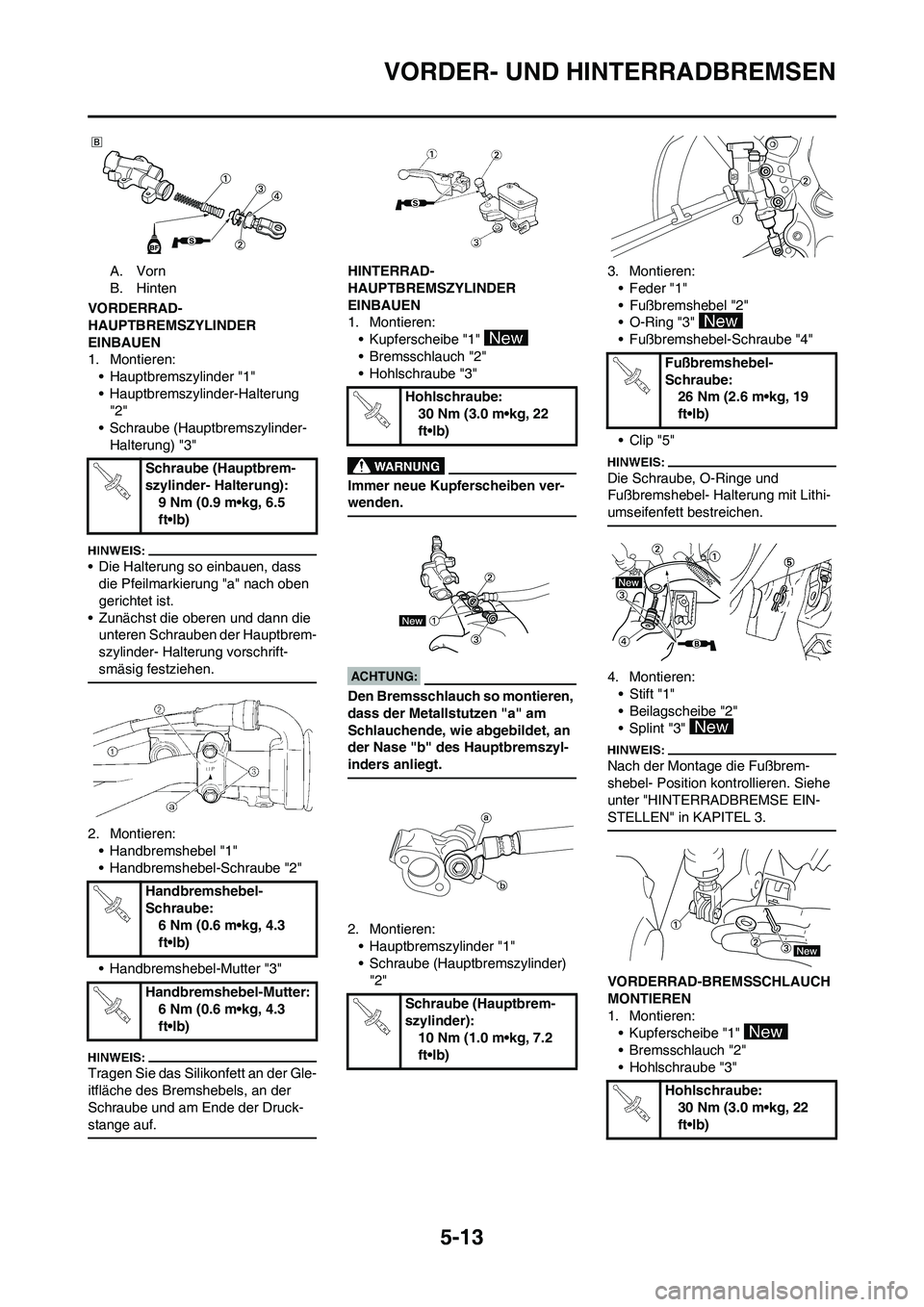

5-13
VORDER- UND HINTERRADBREMSEN
A. Vorn
B. Hinten
VORDERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die oberen und dann die
unteren Schrauben der Hauptbrem-
szylinder- Halterung vorschrift-
smäsig festziehen.
2. Montieren:
• Handbremshebel "1"
• Handbremshebel-Schraube "2"
• Handbremshebel-Mutter "3"
Tragen Sie das Silikonfett an der Gle-
itfläche des Bremshebels, an der
Schraube und am Ende der Druck-
stange auf.
HINTERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Kupferscheibe "1"
•Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Hauptbremszyl-
inders anliegt.
2. Montieren:
• Hauptbremszylinder "1"
• Schraube (Hauptbremszylinder)
"2"3. Montieren:
• Feder "1"
• Fußbremshebel "2"
•O-Ring "3"
• Fußbremshebel-Schraube "4"
•Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
4. Montieren:
• Stift "1"
• Beilagscheibe "2"
• Splint "3"
Nach der Montage die Fußbrem-
shebel- Position kontrollieren. Siehe
unter "HINTERRADBREMSE EIN-
STELLEN" in KAPITEL 3.
VORDERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:
• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3" Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Handbremshebel-
Schraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Mutter:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Hohlschraube:
30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Hauptbrem-
szylinder):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)
Hohlschraube:
30 Nm (3.0 m•kg, 22
ft•lb)

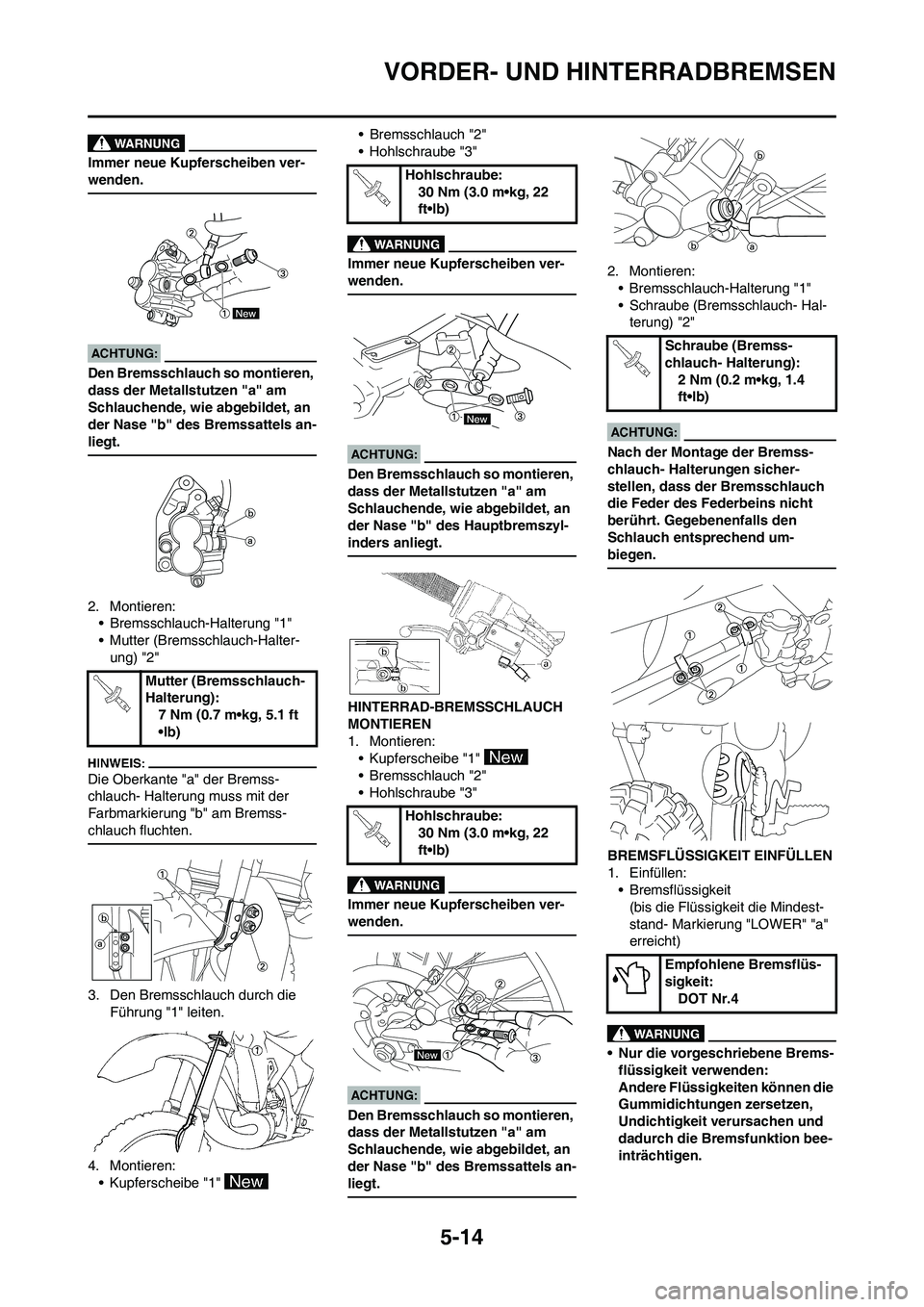

5-14
VORDER- UND HINTERRADBREMSEN
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:
• Bremsschlauch-Halterung "1"
• Mutter (Bremsschlauch-Halter-
ung) "2"
Die Oberkante "a" der Bremss-
chlauch- Halterung muss mit der
Farbmarkierung "b" am Bremss-
chlauch fluchten.
3. Den Bremsschlauch durch die
Führung "1" leiten.
4. Montieren:
• Kupferscheibe "1" •Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Hauptbremszyl-
inders anliegt.
HINTERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:
• Kupferscheibe "1"
•Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:
• Bremsschlauch-Halterung "1"
• Schraube (Bremsschlauch- Hal-
terung) "2"
Nach der Montage der Bremss-
chlauch- Halterungen sicher-
stellen, dass der Bremsschlauch
die Feder des Federbeins nicht
berührt. Gegebenenfalls den
Schlauch entsprechend um-
biegen.
BREMSFLÜSSIGKEIT EINFÜLLEN
1. Einfüllen:
• Bremsflüssigkeit
(bis die Flüssigkeit die Mindest-
stand- Markierung "LOWER" "a"
erreicht)
• Nur die vorgeschriebene Brems-
flüssigkeit verwenden:
Andere Flüssigkeiten können die
Gummidichtungen zersetzen,
Undichtigkeit verursachen und
dadurch die Bremsfunktion bee-
inträchtigen. Mutter (Bremsschlauch-
Halterung):
7 Nm (0.7 m•kg, 5.1 ft
•lb)
Hohlschraube:
30 Nm (3.0 m•kg, 22
ft•lb)
Hohlschraube:
30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Bremss-
chlauch- Halterung):
2 Nm (0.2 m•kg, 1.4
ft•lb)
Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4

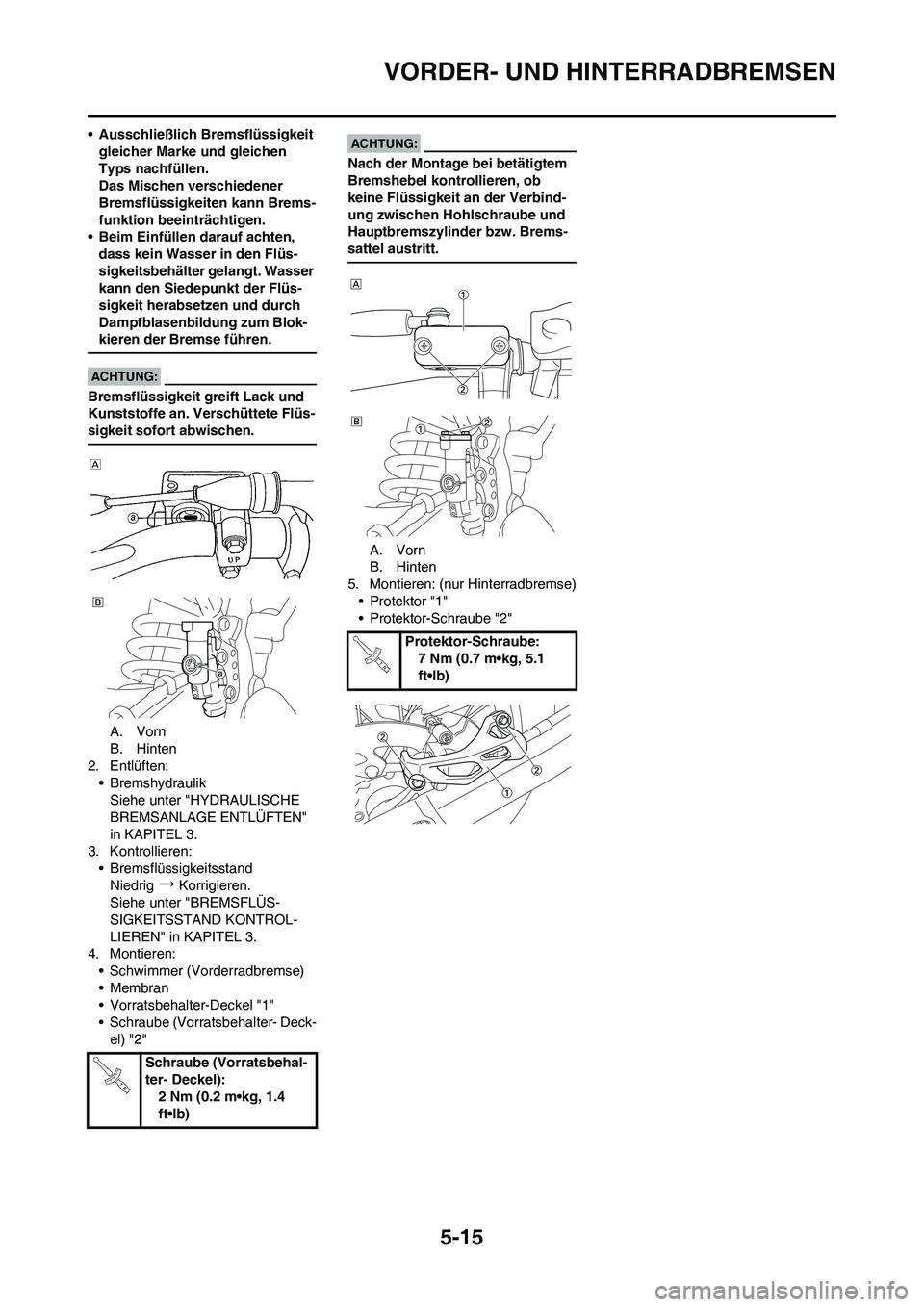

5-15
VORDER- UND HINTERRADBREMSEN
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen.
Das Mischen verschiedener
Bremsflüssigkeiten kann Brems-
funktion beeinträchtigen.
• Beim Einfüllen darauf achten,
dass kein Wasser in den Flüs-
sigkeitsbehälter gelangt. Wasser
kann den Siedepunkt der Flüs-
sigkeit herabsetzen und durch
Dampfblasenbildung zum Blok-
kieren der Bremse führen.
Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete Flüs-
sigkeit sofort abwischen.
A. Vorn
B. Hinten
2. Entlüften:
• Bremshydraulik
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN"
in KAPITEL 3.
3. Kontrollieren:
• Bremsflüssigkeitsstand
Niedrig
→Korrigieren.
Siehe unter "BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN" in KAPITEL 3.
4. Montieren:
• Schwimmer (Vorderradbremse)
• Membran
• Vorratsbehalter-Deckel "1"
• Schraube (Vorratsbehalter- Deck-
el) "2"
Nach der Montage bei betätigtem
Bremshebel kontrollieren, ob
keine Flüssigkeit an der Verbind-
ung zwischen Hohlschraube und
Hauptbremszylinder bzw. Brems-
sattel austritt.
A. Vorn
B. Hinten
5. Montieren: (nur Hinterradbremse)
•Protektor "1"
• Protektor-Schraube "2"
Schraube (Vorratsbehal-
ter- Deckel):
2 Nm (0.2 m•kg, 1.4
ft•lb)
Protektor-Schraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

5-16
TELESKOPGABEL
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Vorderrad Siehe unter "VORDER- UND HINTERRAD".
Bremssattel vorn Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
NummernschildSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN"
in KAPITEL 4.
1Protektor 1
2 Klemmschraube (obere Gabelbrücke) 2 Lediglich lockern.
3 Dämpferrohr 1Zum Zerlegen der Teleskopgabel lockern.
Siehe den Abschnitt zum Ausbau.
4 Klemmschraube (untere Gabelbrücke) 2 Lediglich lockern.
5 Teleskopgabel 1
21 Nm (2.1 m kg, 15 ft lb)
21 Nm (2.1 m kg, 15 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)

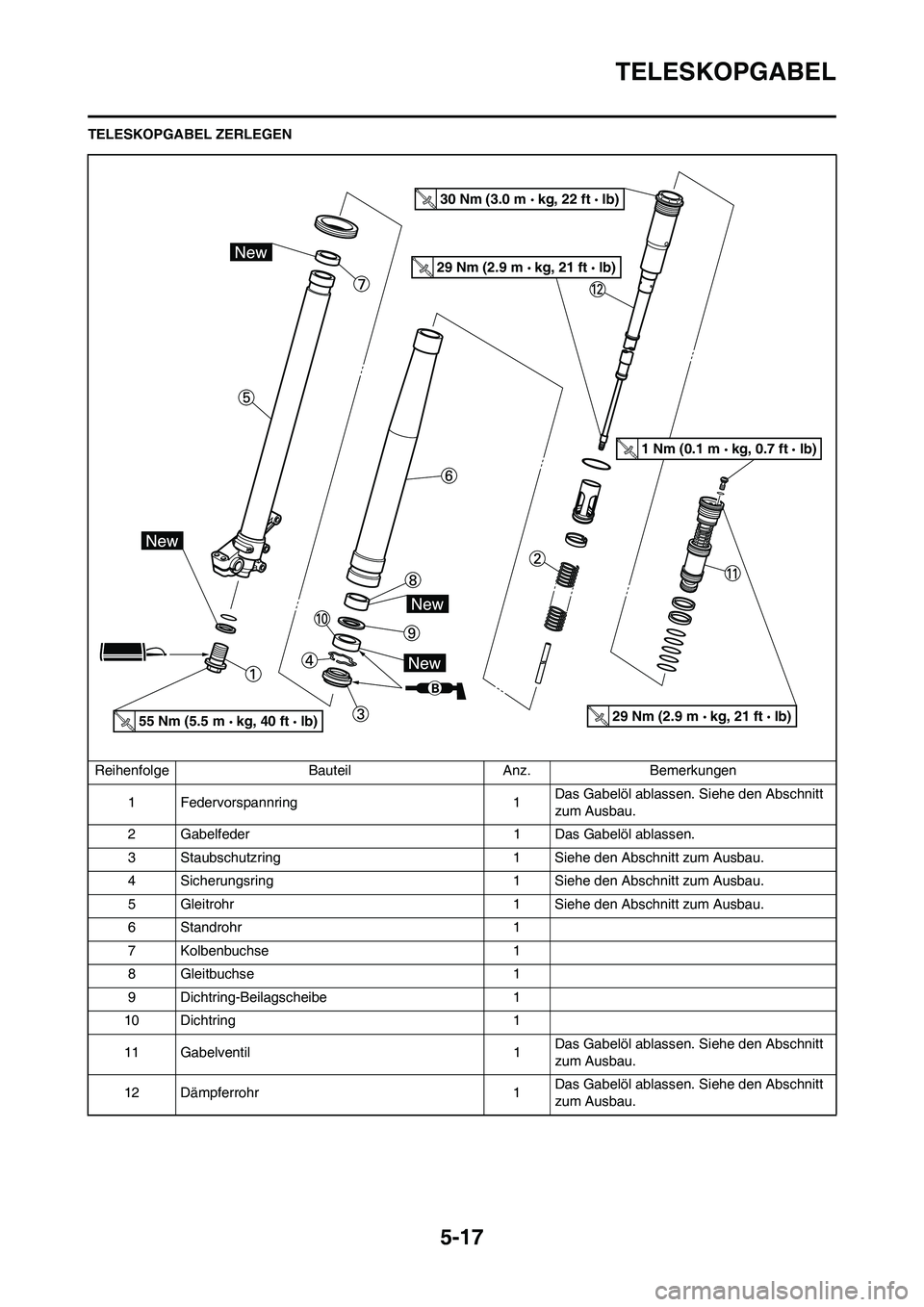

5-17
TELESKOPGABEL
TELESKOPGABEL ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Federvorspannring 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsring 1 Siehe den Abschnitt zum Ausbau.
5 Gleitrohr 1 Siehe den Abschnitt zum Ausbau.
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Dichtring-Beilagscheibe 1
10 Dichtring 1
11 Gabelventil 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
12 Dämpferrohr 1Das Gabelöl ablassen. Siehe den Abschnitt
zum Ausbau.
30 Nm (3.0 m kg, 22 ft lb)
29 Nm (2.9 m kg, 21 ft lb)
29 Nm (2.9 m kg, 21 ft lb)
1 Nm (0.1 m kg, 0.7 ft lb)
55 Nm (5.5 m kg, 40 ft lb)

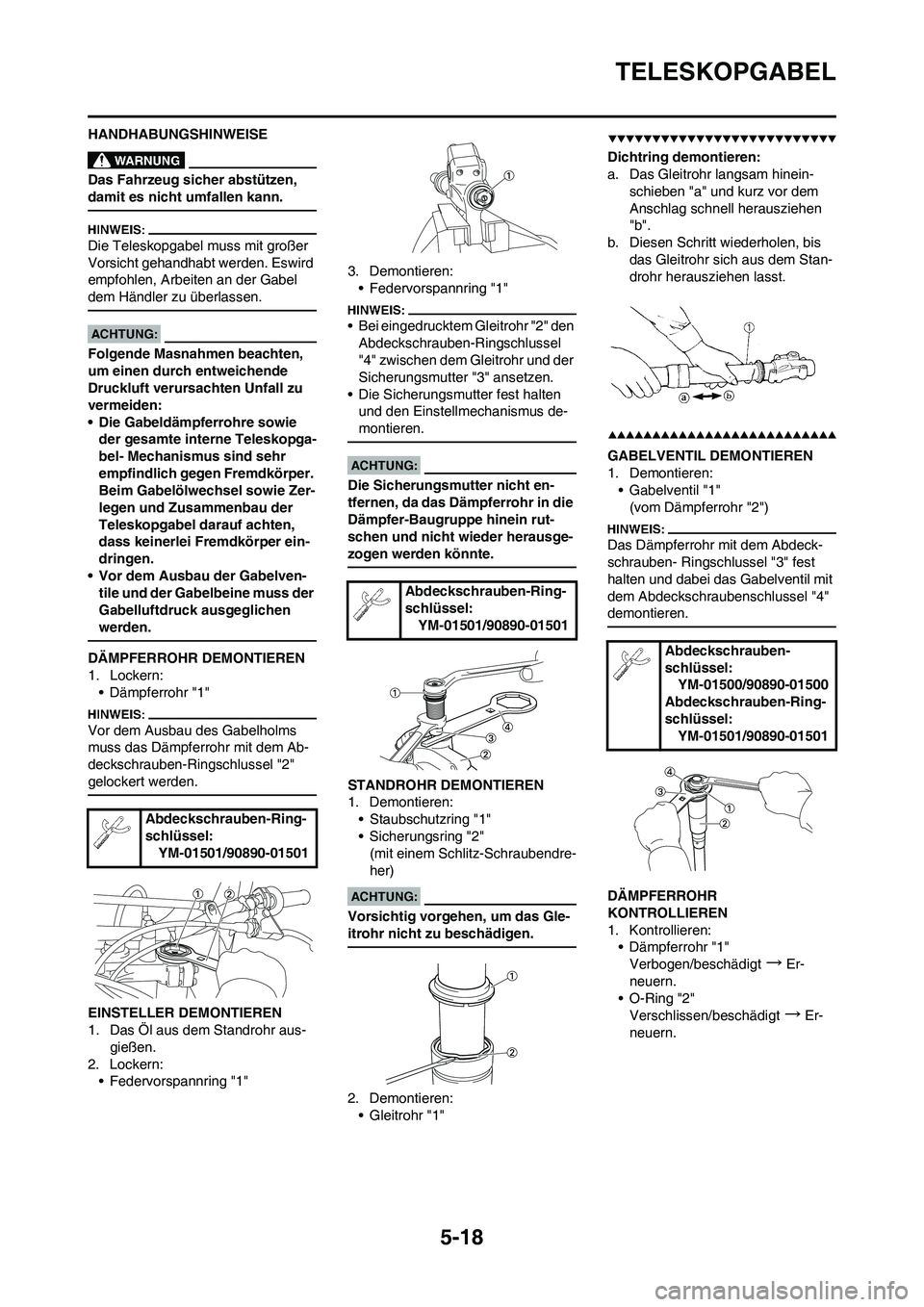

5-18
TELESKOPGABEL
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Teleskopgabel muss mit großer
Vorsicht gehandhabt werden. Eswird
empfohlen, Arbeiten an der Gabel
dem Händler zu überlassen.
Folgende Masnahmen beachten,
um einen durch entweichende
Druckluft verursachten Unfall zu
vermeiden:
• Die Gabeldämpferrohre sowie
der gesamte interne Teleskopga-
bel- Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Gabelölwechsel sowie Zer-
legen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
• Vor dem Ausbau der Gabelven-
tile und der Gabelbeine muss der
Gabelluftdruck ausgeglichen
werden.
DÄMPFERROHR DEMONTIEREN
1. Lockern:
• Dämpferrohr "1"
Vor dem Ausbau des Gabelholms
muss das Dämpferrohr mit dem Ab-
deckschrauben-Ringschlussel "2"
gelockert werden.
EINSTELLER DEMONTIEREN
1. Das Öl aus dem Standrohr aus-
gießen.
2. Lockern:
• Federvorspannring "1"3. Demontieren:
• Federvorspannring "1"
• Bei eingedrucktem Gleitrohr "2" den
Abdeckschrauben-Ringschlussel
"4" zwischen dem Gleitrohr und der
Sicherungsmutter "3" ansetzen.
• Die Sicherungsmutter fest halten
und den Einstellmechanismus de-
montieren.
Die Sicherungsmutter nicht en-
tfernen, da das Dämpferrohr in die
Dämpfer-Baugruppe hinein rut-
schen und nicht wieder herausge-
zogen werden könnte.
STANDROHR DEMONTIEREN
1. Demontieren:
• Staubschutzring "1"
• Sicherungsring "2"
(mit einem Schlitz-Schraubendre-
her)
Vorsichtig vorgehen, um das Gle-
itrohr nicht zu beschädigen.
2. Demontieren:
•Gleitrohr "1"
Dichtring demontieren:
a. Das Gleitrohr langsam hinein-
schieben "a" und kurz vor dem
Anschlag schnell herausziehen
"b".
b. Diesen Schritt wiederholen, bis
das Gleitrohr sich aus dem Stan-
drohr herausziehen lasst.
GABELVENTIL DEMONTIEREN
1. Demontieren:
• Gabelventil "1"
(vom Dämpferrohr "2")
Das Dämpferrohr mit dem Abdeck-
schrauben- Ringschlussel "3" fest
halten und dabei das Gabelventil mit
dem Abdeckschraubenschlussel "4"
demontieren.
DÄMPFERROHR
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt
→Er-
neuern.
•O-Ring "2"
Verschlissen/beschädigt
→Er-
neuern. Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Abdeckschrauben-
schlüssel:
YM-01500/90890-01500
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501

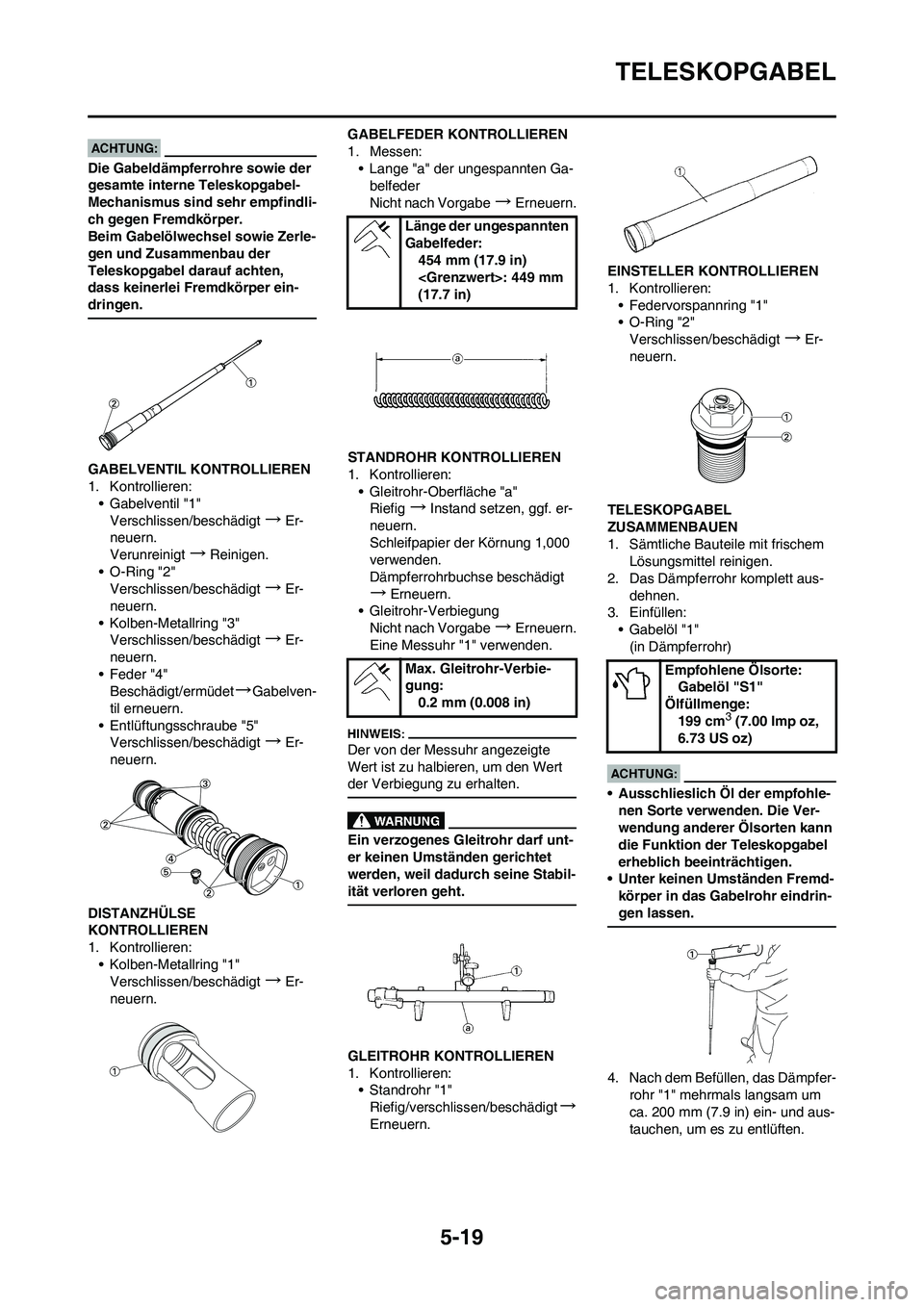

5-19
TELESKOPGABEL
Die Gabeldämpferrohre sowie der
gesamte interne Teleskopgabel-
Mechanismus sind sehr empfindli-
ch gegen Fremdkörper.
Beim Gabelölwechsel sowie Zerle-
gen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
GABELVENTIL KONTROLLIEREN
1. Kontrollieren:
• Gabelventil "1"
Verschlissen/beschädigt
→Er-
neuern.
Verunreinigt
→Reinigen.
• O-Ring "2"
Verschlissen/beschädigt
→Er-
neuern.
• Kolben-Metallring "3"
Verschlissen/beschädigt
→Er-
neuern.
• Feder "4"
Beschädigt/ermüdet
→Gabelven-
til erneuern.
• Entlüftungsschraube "5"
Verschlissen/beschädigt
→Er-
neuern.
DISTANZHÜLSE
KONTROLLIEREN
1. Kontrollieren:
• Kolben-Metallring "1"
Verschlissen/beschädigt
→Er-
neuern.GABELFEDER KONTROLLIEREN
1. Messen:
• Lange "a" der ungespannten Ga-
belfeder
Nicht nach Vorgabe
→Erneuern.
STANDROHR KONTROLLIEREN
1. Kontrollieren:
• Gleitrohr-Oberfläche "a"
Riefig
→Instand setzen, ggf. er-
neuern.
Schleifpapier der Körnung 1,000
verwenden.
Dämpferrohrbuchse beschädigt
→Erneuern.
• Gleitrohr-Verbiegung
Nicht nach Vorgabe
→Erneuern.
Eine Messuhr "1" verwenden.
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
Ein verzogenes Gleitrohr darf unt-
er keinen Umständen gerichtet
werden, weil dadurch seine Stabil-
ität verloren geht.
GLEITROHR KONTROLLIEREN
1. Kontrollieren:
• Standrohr "1"
Riefig/verschlissen/beschädigt
→
Erneuern.EINSTELLER KONTROLLIEREN
1. Kontrollieren:
• Federvorspannring "1"
•O-Ring "2"
Verschlissen/beschädigt
→Er-
neuern.
TELESKOPGABEL
ZUSAMMENBAUEN
1. Sämtliche Bauteile mit frischem
Lösungsmittel reinigen.
2. Das Dämpferrohr komplett aus-
dehnen.
3. Einfüllen:
• Gabelöl "1"
(in Dämpferrohr)
• Ausschlieslich Öl der empfohle-
nen Sorte verwenden. Die Ver-
wendung anderer Ölsorten kann
die Funktion der Teleskopgabel
erheblich beeinträchtigen.
• Unter keinen Umständen Fremd-
körper in das Gabelrohr eindrin-
gen lassen.
4. Nach dem Befüllen, das Dämpfer-
rohr "1" mehrmals langsam um
ca. 200 mm (7.9 in) ein- und aus-
tauchen, um es zu entlüften.
Länge der ungespannten
Gabelfeder:
454 mm (17.9 in)
: 449 mm
(17.7 in)
Max. Gleitrohr-Verbie-
gung:
0.2 mm (0.008 in)
Empfohlene Ölsorte:
Gabelöl "S1"
Ölfüllmenge:
199 cm
3 (7.00 Imp oz,
6.73 US oz)
