2008 YAMAHA YZ450F Betriebsanleitungen (in German)

4-37
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffkrümmer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6 Öltank-Belüftungsschlauch 1
7 Kickstarterhebel 1
8 Kurbelgehäusedeckel rechts 1
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

4-38
ÖLFILTEREINSATZ UND WASSERPUMPE
9Dichtung 1
10 Passhülse/O-Ring 3/1
11 Laufrad 1 Siehe den Abschnitt zum Ausbau.
12 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
13 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
14 Dichtring 1 1 Siehe den Abschnitt zum Ausbau.
15 Dichtring 2 1 Siehe den Abschnitt zum Ausbau.
16 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)

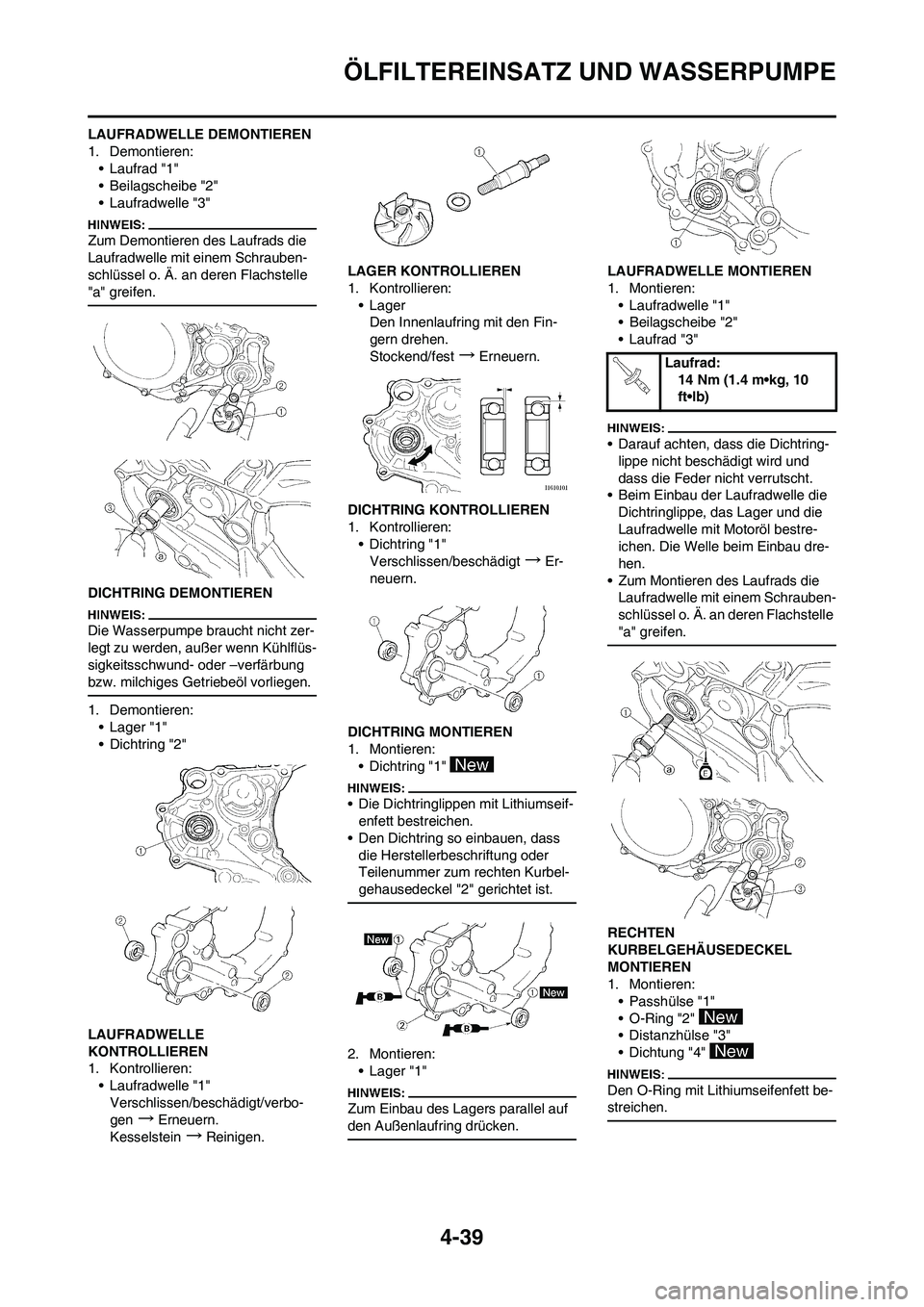

4-39
ÖLFILTEREINSATZ UND WASSERPUMPE
LAUFRADWELLE DEMONTIEREN
1. Demontieren:
• Laufrad "1"
• Beilagscheibe "2"
• Laufradwelle "3"
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
DICHTRING DEMONTIEREN
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder –verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
• Lager "1"
• Dichtring "2"
LAUFRADWELLE
KONTROLLIEREN
1. Kontrollieren:
• Laufradwelle "1"
Verschlissen/beschädigt/verbo-
gen
→Erneuern.
Kesselstein
→Reinigen.LAGER KONTROLLIEREN
1. Kontrollieren:
• Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→Erneuern.
DICHTRING KONTROLLIEREN
1. Kontrollieren:
• Dichtring "1"
Verschlissen/beschädigt
→Er-
neuern.
DICHTRING MONTIEREN
1. Montieren:
• Dichtring "1"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehausedeckel "2" gerichtet ist.
2. Montieren:
• Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
LAUFRADWELLE MONTIEREN
1. Montieren:
• Laufradwelle "1"
• Beilagscheibe "2"
• Laufrad "3"
• Darauf achten, dass die Dichtring-
lippe nicht beschädigt wird und
dass die Feder nicht verrutscht.
• Beim Einbau der Laufradwelle die
Dichtringlippe, das Lager und die
Laufradwelle mit Motoröl bestre-
ichen. Die Welle beim Einbau dre-
hen.
• Zum Montieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
RECHTEN
KURBELGEHÄUSEDECKEL
MONTIEREN
1. Montieren:
• Passhülse "1"
•O-Ring "2"
• Distanzhülse "3"
• Dichtung "4"
Den O-Ring mit Lithiumseifenfett be-
streichen.
Laufrad:
14 Nm (1.4 m•kg, 10
ft•lb)

4-40
ÖLFILTEREINSATZ UND WASSERPUMPE
2. Montieren:
• Kurbelgehäusedeckel rechts "1"
• Schraube "2"
• Schraube
• Das Ende der Laufradwelle mit Mo-
toröl bestreichen.
• Beim Montieren des Kurbelge-
häusedeckels am Kurbelgehäuse
darauf achten, dass das Laufrad-
wellen-Ende "2" mit dem entsprech-
enden Schlitz "3" am Ende der
Ausgleichswelle fluchtet.
• Die Schrauben schrittweise über
Kreuz festziehen.
KICKSTARTER MONTIEREN
1. Montieren:
• Kickstarterhebel "1"
• Beilagscheibe
• Kickstarterhebel-Schraube
Beim Einbau darauf achten, dass ein
Abstand "a" von 8 mm (0.31 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelge-
häusedeckel berührt, wenn er
gezogen ist.
2. Montieren:
• Öltank-Belüftungsschlauch "1"
• Schlauchschelle "2"
WASSERPUMPENGEHÄUSE
MONTIEREN
1. Montieren:
• Passhülse "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Wasserpumpengehäuse "1"
• Wasserpumpengehäuse-
Schraube "2"
• Beilagscheibe "3"
• Kühlflüssigkeits-Ablassschraube
"4"3. Montieren:
•O-Ring "3"
• Kühlflüssigkeitsrohr "1"
• Kühlflüssigkeitsrohr-Schraube "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
ÖLFILTEREINSATZ MONTIEREN
1. Montieren:
• Olfiltereinsatz "1"
•O-Ring "2"
• Olfilter-Gehausedeckel "3"
• Olfilter-Gehausedeckel-
Schraube
Den O-Ring mit Lithiumseifenfett be-
streichen.
Schraube:
12 Nm (1.2 m•kg, 8.7
ft•lb)
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kickstarterhebel-
Schraube:
33 Nm (3.3 m•kg, 24
ft•lb)
Schlauchschelle:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Wasserpumpengehäuse-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühlflüssigkeitsrohr-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Olfilter-Gehausedeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-41
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "LICHTMASCHINE".
1 Ausgleichswellen-Mutter 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
3 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichswellen-Antriebsrad 1

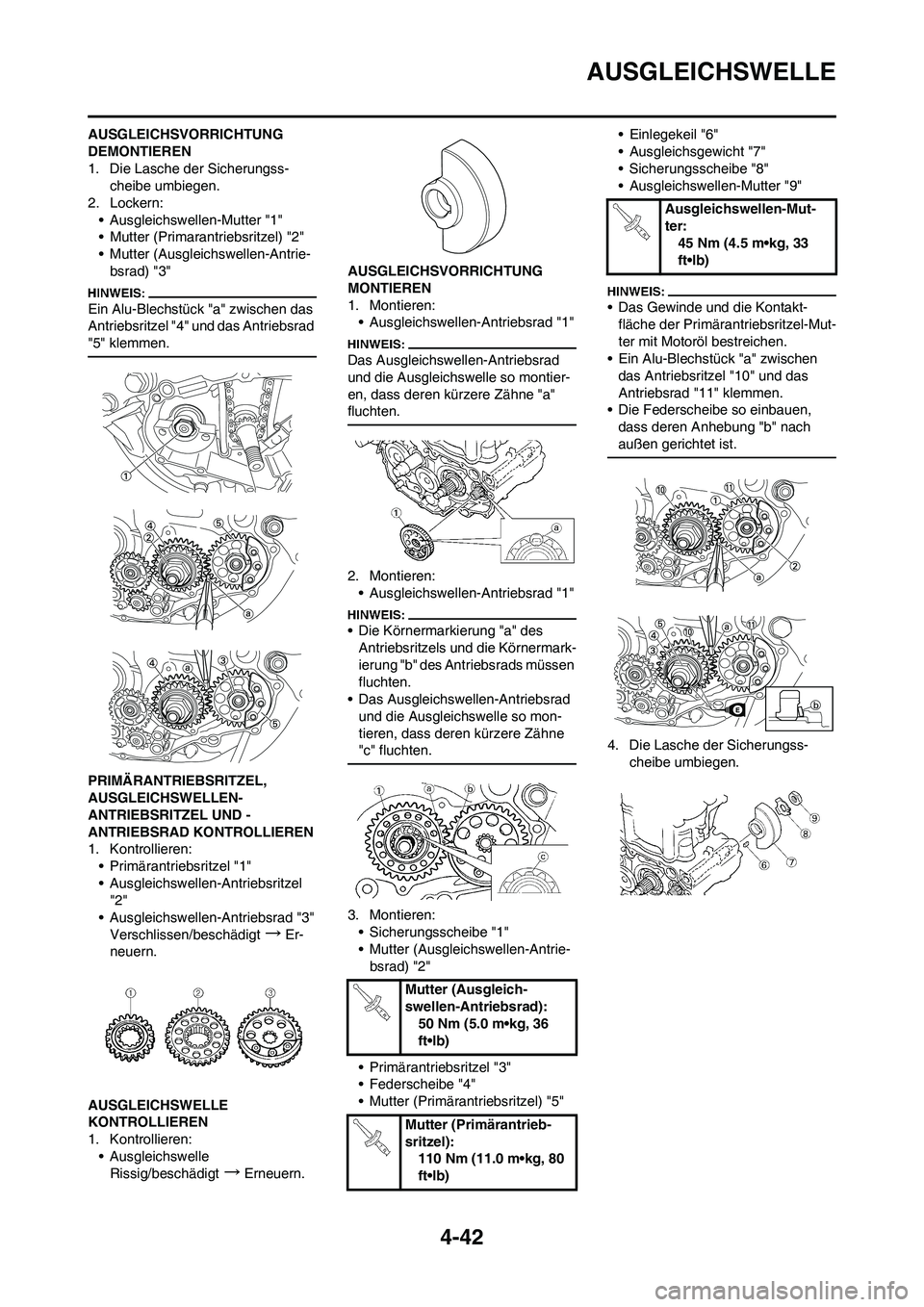

4-42
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG
DEMONTIEREN
1. Die Lasche der Sicherungss-
cheibe umbiegen.
2. Lockern:
• Ausgleichswellen-Mutter "1"
• Mutter (Primarantriebsritzel) "2"
• Mutter (Ausgleichswellen-Antrie-
bsrad) "3"
Ein Alu-Blechstück "a" zwischen das
Antriebsritzel "4" und das Antriebsrad
"5" klemmen.
PRIMÄRANTRIEBSRITZEL,
AUSGLEICHSWELLEN-
ANTRIEBSRITZEL UND -
ANTRIEBSRAD KONTROLLIEREN
1. Kontrollieren:
• Primärantriebsritzel "1"
• Ausgleichswellen-Antriebsritzel
"2"
• Ausgleichswellen-Antriebsrad "3"
Verschlissen/beschädigt
→Er-
neuern.
AUSGLEICHSWELLE
KONTROLLIEREN
1. Kontrollieren:
• Ausgleichswelle
Rissig/beschädigt
→Erneuern.AUSGLEICHSVORRICHTUNG
MONTIEREN
1. Montieren:
• Ausgleichswellen-Antriebsrad "1"
Das Ausgleichswellen-Antriebsrad
und die Ausgleichswelle so montier-
en, dass deren kürzere Zähne "a"
fluchten.
2. Montieren:
• Ausgleichswellen-Antriebsrad "1"
• Die Körnermarkierung "a" des
Antriebsritzels und die Körnermark-
ierung "b" des Antriebsrads müssen
fluchten.
• Das Ausgleichswellen-Antriebsrad
und die Ausgleichswelle so mon-
tieren, dass deren kürzere Zähne
"c" fluchten.
3. Montieren:
• Sicherungsscheibe "1"
• Mutter (Ausgleichswellen-Antrie-
bsrad) "2"
• Primärantriebsritzel "3"
• Federscheibe "4"
• Mutter (Primärantriebsritzel) "5"• Einlegekeil "6"
• Ausgleichsgewicht "7"
• Sicherungsscheibe "8"
• Ausgleichswellen-Mutter "9"
• Das Gewinde und die Kontakt-
fläche der Primärantriebsritzel-Mut-
ter mit Motoröl bestreichen.
• Ein Alu-Blechstück "a" zwischen
das Antriebsritzel "10" und das
Antriebsrad "11" klemmen.
• Die Federscheibe so einbauen,
dass deren Anhebung "b" nach
außen gerichtet ist.
4. Die Lasche der Sicherungss-
cheibe umbiegen.
Mutter (Ausgleich-
swellen-Antriebsrad):
50 Nm (5.0 m•kg, 36
ft•lb)
Mutter (Primärantrieb-
sritzel):
110 Nm (11.0 m•kg, 80
ft•lb)
Ausgleichswellen-Mut-
ter:
45 Nm (4.5 m•kg, 33
ft•lb)

4-43
ÖLPUMPE
ÖLPUMPE
ÖLPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechtsSiehe unter "ÖLFILTER UND WASSER-
PUMPE" .
1 Sicherungsring 1
2 Beilagscheibe 1
3 Ölpumpen-Antriebsritzel 1
4 Ölpumpe 1
5Passhülse 2
6 Außenrotor 2 1
7 Sicherungsring 1
8 Innenrotor 2 1
9Passhülse 1
10 Ölpumpendeckel 1
11 Außenrotor 1 1
12 Innenrotor 1 1
13 Passhülse 1
14 Beilagscheibe 1

4-44
ÖLPUMPE
15 Ölpumpen-Antriebswelle 1
16 Rotorgehäuse 1 Reihenfolge Bauteil Anz. Bemerkungen
