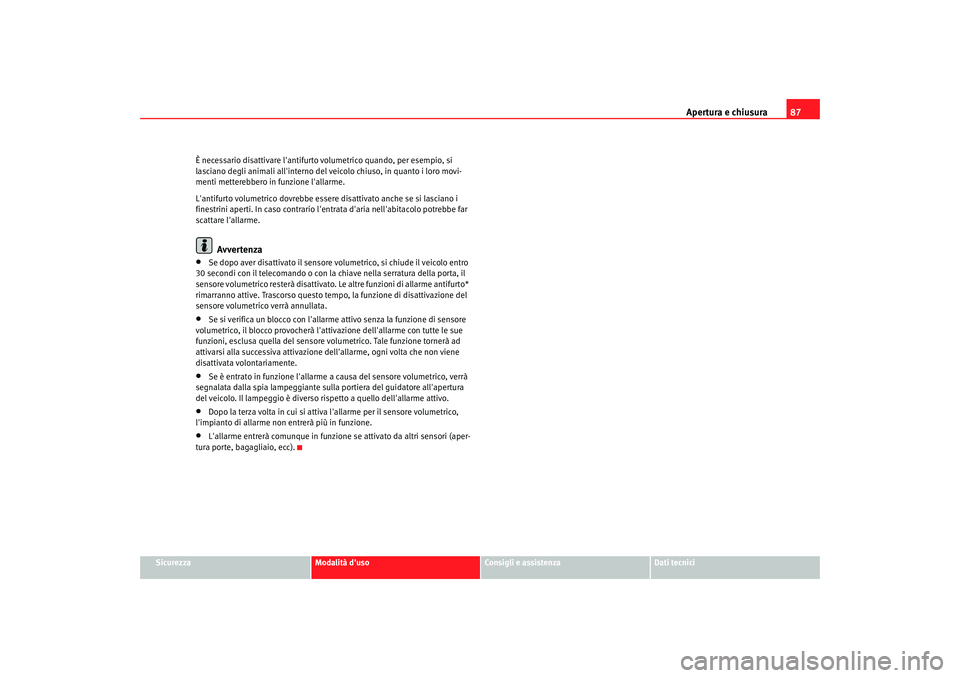

2008 Seat Cordoba Manuale del proprietario (in Italian)

Apertura e chiusura87
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
È necessario disattivare l'antifurto volumetrico quando, per esempio, si
lasciano degli animali all'interno del veicolo chiuso, in quanto i loro movi-
menti metterebbero in funzione l'allarme.
L'antifurto volumetrico dovrebbe essere disattivato anche se si lasciano i
finestrini aperti. In caso contrario l'en
trata d'aria nell'abitacolo potrebbe far
scattare l'allarme.
Avvertenza
•
Se dopo aver disattivato il sensore volumetrico, si chiude il veicolo entro
30 secondi con il telecomando o con la chiave nella serratura della porta, il
sensore volumetrico resterà disattivato. Le altre funzioni di allarme antifurto*
rimarranno attive. Trascorso questo tempo, la funzione di disattivazione del
sensore volumetrico verrà annullata.
•
Se si verifica un blocco con l'allarme attivo senza la funzione di sensore
volumetrico, il blocco provocherà l'attivazione dell'allarme con tutte le sue
funzioni, esclusa quella del sensore volumetrico. Tale funzione tornerà ad
attivarsi alla successiva attivazione dell'allarme, ogni volta che non viene
disattivata volontariamente.
•
Se è entrato in funzione l'allarme a causa del sensore volumetrico, verrà
segnalata dalla spia lampeggiante sulla portiera del guidatore all'apertura
del veicolo. Il lampeggio è diverso ri spetto a quello dell'allarme attivo.
•
Dopo la terza volta in cui si attiva l'allarme per il sensore volumetrico,
l'impianto di allarme non entrerà più in funzione.
•
L'allarme entrerà comunque in funzione se attivato da altri sensori (aper-
tura porte, bagagliaio, ecc).
COR_ITA_0707 Seite 87 Donnerstag, 2. August 2007 1:06 13

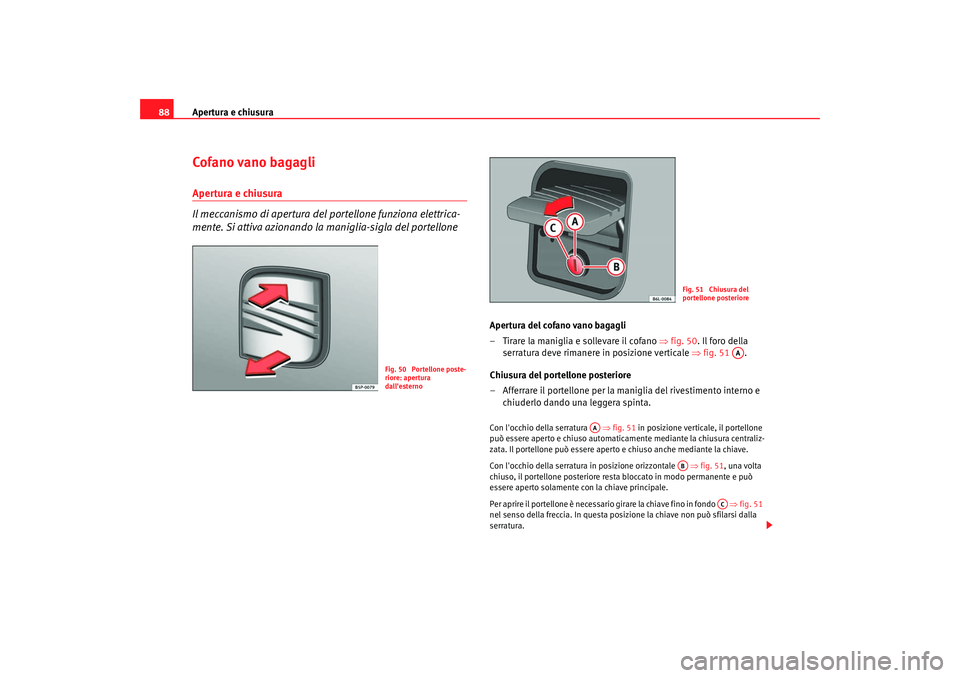

Apertura e chiusura
88Cofano vano bagagliApertura e chiusura
Il meccanismo di apertura del portellone funziona elettrica-
mente. Si attiva azionando la maniglia-sigla del portellone
Apertura del cofano vano bagagli
– Tirare la maniglia e sollevare il cofano ⇒fig. 50 . Il foro della
serratura deve rimanere in posizione verticale ⇒fig. 51 .
Chiusura del portellone posteriore
– Afferrare il portellone per la maniglia del rivestimento interno e chiuderlo dando una leggera spinta.Con l'occhio della serratura ⇒ fig. 51 in posizione verticale, il portellone
può essere aperto e chiuso automaticamente mediante la chiusura centraliz-
zata. Il portellone può essere aperto e chiuso anche mediante la chiave.
Con l'occhio della serratura in posizione orizzontale ⇒ fig. 51, una volta
chiuso, il portellone posteriore resta bloccato in modo permanente e può
essere aperto solamente con la chiave principale.
Per aprire il portellone è necessario girare la chiave fino in fondo ⇒fig. 51
nel senso della freccia. In questa posizione la chiave non può sfilarsi dalla
serratura.
Fig. 50 Portellone poste-
riore: apertura
dall'esterno
Fig. 51 Chiusura del
portellone posteriore
AA
AA
AB
AC
COR_ITA_0707 Seite 88 Donnerstag, 2. August 2007 1:06 13

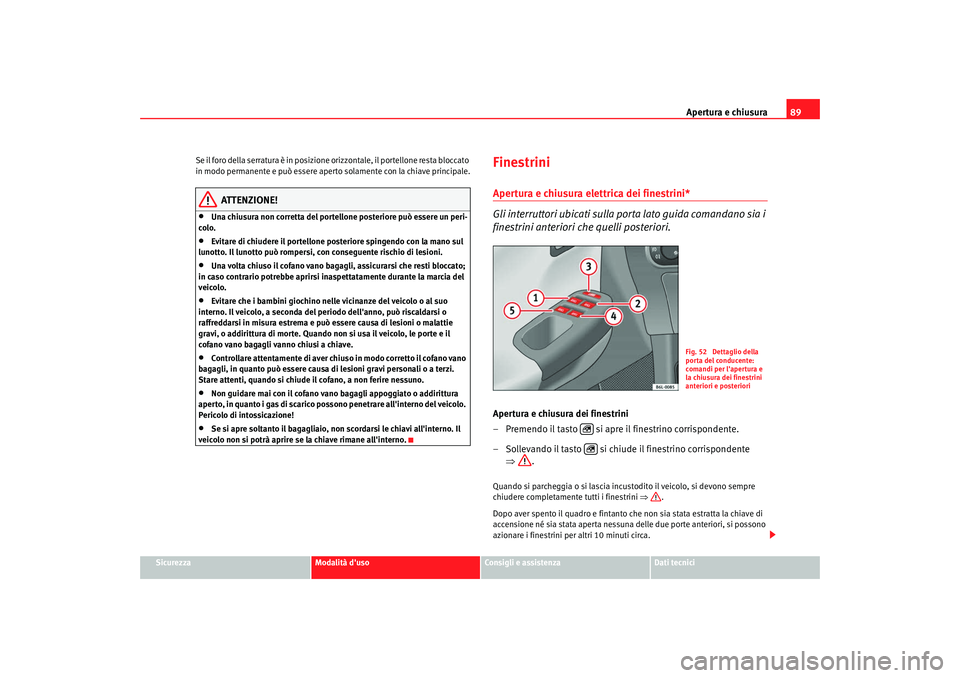

Apertura e chiusura89
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Se il foro della serratura è in posizione orizzontale, il portellone resta bloccato
in modo permanente e può essere aperto solamente con la chiave principale.
ATTENZIONE!
•
Una chiusura non corretta del portellone posteriore può essere un peri-
colo.
•
Evitare di chiudere il portellone posteriore spingendo con la mano sul
lunotto. Il lunotto può rompersi, con conseguente rischio di lesioni.
•
Una volta chiuso il cofano vano bagagli, assicurarsi che resti bloccato;
in caso contrario potrebbe aprirsi inaspettatamente durante la marcia del
veicolo.
•
Evitare che i bambini giochino nelle vicinanze del veicolo o al suo
interno. Il veicolo, a seconda del periodo dell'anno, può riscaldarsi o
raffreddarsi in misura estrema e può essere causa di lesioni o malattie
gravi, o addirittura di morte. Quando no n si usa il veicolo, le porte e il
cofano vano bagagli vanno chiusi a chiave.
•
Controllare attentamente di aver chiuso in modo corretto il cofano vano
bagagli, in quanto può essere causa di lesioni gravi personali o a terzi.
Stare attenti, quando si chiude il cofano, a non ferire nessuno.
•
Non guidare mai con il cofano vano bagagli appoggiato o addirittura
aperto, in quanto i gas di scarico poss ono penetrare all'interno del veicolo.
Pericolo di intossicazione!
•
Se si apre soltanto il bagagliaio, non scordarsi le chiavi all'interno. Il
veicolo non si potrà aprire se la chiave rimane all'interno.
FinestriniApertura e chiusura elettrica dei finestrini*
Gli interruttori ubicati sulla porta lato guida comandano sia i
finestrini anteriori che quelli posteriori.Apertura e chiusura dei finestrini
– Premendo il tasto si apre il finestrino corrispondente.
– Sollevando il tasto si chiude il finestrino corrispondente ⇒ .Quando si parcheggia o si lascia incus todito il veicolo, si devono sempre
chiudere completament e tutti i finestrini ⇒.
Dopo aver spento il quadro e fintanto che non sia stata estratta la chiave di
accensione né sia stata aperta nessuna delle due porte anteriori, si possono
azionare i finestrini per altri 10 minuti circa.
Fig. 52 Dettaglio della
porta del conducente:
comandi per l'apertura e
la chiusura dei finestrini
anteriori e posteriori

COR_ITA_0707 Seite 89 Donnerstag, 2. August 2007 1:06 13

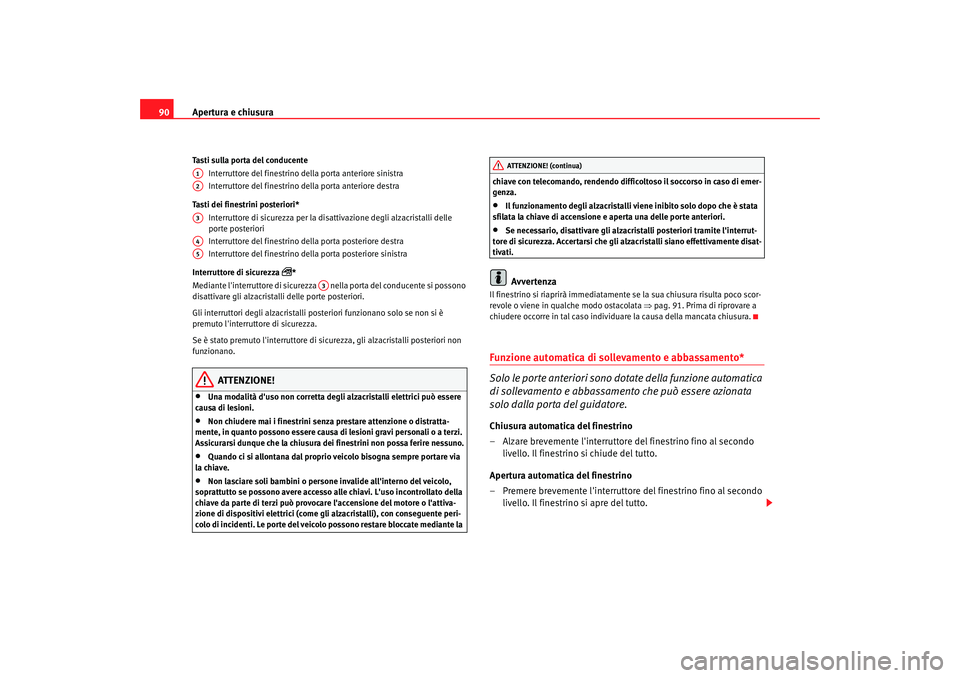

Apertura e chiusura
90Tasti sulla porta del conducente
Interruttore del finestrino della porta anteriore sinistra
Interruttore del finestrino della porta anteriore destra
Tasti dei finestrini posteriori* Interruttore di sicurezza per la disattivazione degli alzacristalli delle
porte posteriori
Interruttore del finestrino della porta posteriore destra
Interruttore del finestrino della porta posteriore sinistra
Interruttore di sicurezza
*
Mediante l'interruttore di sicurezza nella porta del conducente si possono
disattivare gli alzacristalli delle porte posteriori.
Gli interruttori degli alzacristalli posteriori funzionano solo se non si è
premuto l'interruttore di sicurezza.
Se è stato premuto l'interruttore di sicur ezza, gli alzacristalli posteriori non
funzionano.
ATTENZIONE!
•
Una modalità d'uso non corretta degli alzacristalli elettrici può essere
causa di lesioni.
•
Non chiudere mai i finestrini senza prestare attenzione o distratta-
mente, in quanto possono essere causa di lesioni gravi personali o a terzi.
Assicurarsi dunque che la chiusura dei finestrini non possa ferire nessuno.
•
Quando ci si allontana dal proprio veicolo bisogna sempre portare via
la chiave.
•
Non lasciare soli bambini o persone invalide all'interno del veicolo,
soprattutto se possono avere accesso alle chiavi. L'uso incontrollato della
chiave da parte di terzi può provocare l'accensione del motore o l'attiva-
zione di dispositivi elettrici (come gl i alzacristalli), con conseguente peri-
colo di incidenti. Le porte del veicolo possono restare bloccate mediante la chiave con telecomando, rendendo difficoltoso il soccorso in caso di emer-
genza.
•
Il funzionamento degli alzacristalli viene inibito solo dopo che è stata
sfilata la chiave di accensione e aperta una delle porte anteriori.
•
Se necessario, disattivare gli alzacristalli posteriori tramite l'interrut-
tore di sicurezza. Accertarsi che gli alzacristalli siano effettivamente disat-
tivati.Avvertenza
Il finestrino si riaprirà immediatamente se la sua chiusura risulta poco scor-
revole o viene in qualche modo ostacolata ⇒pag. 91. Prima di riprovare a
chiudere occorre in tal caso individuare la causa della mancata chiusura.Funzione automatica di sollevamento e abbassamento*
Solo le porte anteriori sono dotate della funzione automatica
di sollevamento e abbassamento che può essere azionata
solo dalla porta del guidatore.Chiusura automatica del finestrino
– Alzare brevemente l'interruttore del finestrino fino al secondo livello. Il finestrino si chiude del tutto.
Apertura automatica del finestrino
– Premere brevemente l'interruttore del finestrino fino al secondo livello. Il finestrino si apre del tutto.
A1A2A3A4A5
A3
ATTENZIONE! (continua)
COR_ITA_0707 Seite 90 Donnerstag, 2. August 2007 1:06 13

Apertura e chiusura91
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Ripristino dell'apertura e chiusura automatica del finestrino
– Chiudere tutti i finestrini.
– Infilare la chiave nella serratura della porta e tenerla per almeno
un secondo in posizione di chiusura. Il meccanismo automatico
degli alzacristalli a questo punto è di nuovo funzionante.I tasti ⇒pag. 89, fig. 52 e hanno due livelli per l'apertura e due per la
chiusura dei finestrini. In questo modo è più facile eseguire le operazioni di
apertura e chiusura.
Una volta spento il quadro, il meccanismo automatico di sollevamento del
finestrino non funziona più, anche se la chiave di accensione non è stata
ancora sfilata.
Il meccanismo automatico dei finestrini non funziona (e va dunque riattivato)
se la batteria è stata scollegata e poi ricollegata oppure se si è scaricata.
Se gli alzacristalli non funzionano perfettamente, non funzionano corretta-
mente neppure il meccanismo automatico e il limitatore di forza. Recarsi
allora in officina.Limitatori di forza dei finestrini
I finestrini sono dotati di un limitatore di forza. Grazie a
q u e s t a f u n z i o n e s i r i d u c e i l r i s c hio di lesioni quando si chiude
un finestrino.•
Il finestrino arresta la sua corsa e si abbassa immediatamente se in fase
di chiusura automatica incontra scar sa scorrevolezza o un qualche impedi-
mento ⇒.
•
Individuare entro 10 secondi la causa della mancata chiusura del fine-
strino e riprovare poi a chiudere. Dopo 10 secondi riprende il funzionamento
automatico normale.
•
Il finestrino si ferma nella posizione in cui si trova se la scarsa scorrevo-
lezza o un qualche ostacolo dovessero ancora impedirne la chiusura.
•
Se non si riesce ancora a capire perché il finestrino non si chiude, si può
riprovare a chiuderlo entro i 5 secondi successivi.
Se si attende più di 10 secondi nel pr imo caso o 5 secondi nel secondo caso,
il finestrino si riapre completamente non appena si aziona un interruttore e il
meccanismo automatico di sollev amento è di nuovo in funzione.
Se gli alzacristalli non funzionano perfettamente, non funzionano corretta-
mente neppure il meccanismo automatico e il limitatore di forza. Recarsi
allora in officina.
ATTENZIONE!
•
Una modalità d'uso non corretta degli alzacristalli elettrici può essere
causa di lesioni.
•
Quando ci si allontana dal veicolo, anche solo per poco tempo, si deve
sfilare sempre la chiave d'accensione. Non lasciare mai dei bambini da soli
a bordo del veicolo.
•
Il funzionamento degli alzacristalli viene inibito solo dopo che è stata
sfilata la chiave di accensione e aperta una delle porte anteriori.
•
Non chiudere mai i finestrini senza prestare attenzione o distratta-
mente, in quanto possono essere causa di lesioni gravi personali o a terzi.
Assicurarsi che la chiusura dei finestrini non possa ferire nessuno.
•
Non lasciare mai delle persone all'interno dell'abitacolo quando si
chiude a chiave dall'esterno il veicolo perché in caso di emergenza i fine-
strini non si aprono!Avvertenza
I limitatori di forza non sono attivi quan do si chiudono i finestrini dall'esterno
in modalità comfort per mezzo della chiave di accensione ⇒pag. 92.
A1
A2
COR_ITA_0707 Seite 91 Donnerstag, 2. August 2007 1:06 13

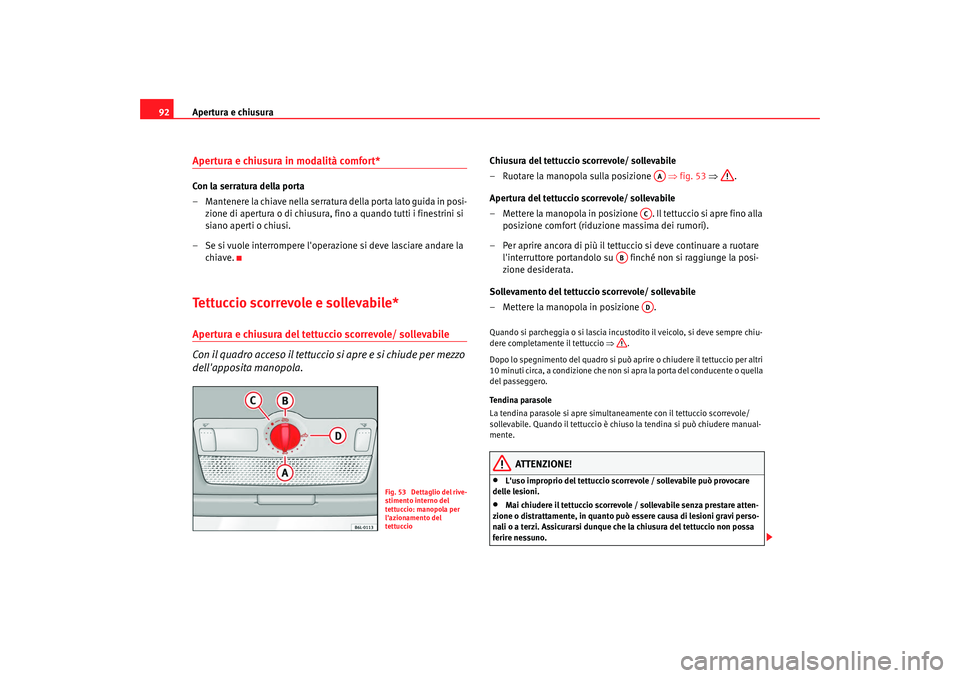

Apertura e chiusura
92Apertura e chiusura in modalità comfort* Con la serratura della porta
– Mantenere la chiave nella serratura della porta lato guida in posi-
zione di apertura o di chiusura, fino a quando tutti i finestrini si
siano aperti o chiusi.
– Se si vuole interrompere l'operazione si deve lasciare andare la chiave.Tettuccio scorrevole e sollevabile*Apertura e chiusura del tettuccio scorrevole/ sollevabile
Con il quadro acceso il tettuccio si apre e si chiude per mezzo
dell'apposita manopola.
Chiusura del tettuccio scorrevole/ sollevabile
– Ruotare la manopola sulla posizione ⇒ fig. 53 ⇒ .
Apertura del tettuccio scorrevole/ sollevabile
– Mettere la manopola in posizione . Il tettuccio si apre fino alla posizione comfort (riduzione massima dei rumori).
– Per aprire ancora di più il tettuccio si deve continuare a ruotare l'interruttore portandolo su finché non si raggiunge la posi-
zione desiderata.
Sollevamento del tettuccio scorrevole/ sollevabile
– Mettere la manopola in posizione .Quando si parcheggia o si lascia incusto dito il veicolo, si deve sempre chiu-
dere completamente il tettuccio ⇒.
Dopo lo spegnimento del quadro si può aprire o chiudere il tettuccio per altri
10 minuti circa, a condizione che non si apra la porta del conducente o quella
del passeggero.
Tendina parasole
La tendina parasole si apre simultan eamente con il tettuccio scorrevole/
sollevabile. Quando il tettuccio è chiuso la tendina si può chiudere manual-
mente.
ATTENZIONE!
•
L'uso improprio del tettuccio scorrevole / sollevabile può provocare
delle lesioni.
•
Mai chiudere il tettuccio scorrevole / sollevabile senza prestare atten-
zione o distrattamente, in quanto può essere causa di lesioni gravi perso-
nali o a terzi. Assicurarsi dunque che la chiusura del tettuccio non possa
ferire nessuno.
Fig. 53 Dettaglio del rive-
stimento interno del
tettuccio: manopola per
l'azionamento del
tettuccio
AA
AC
AB
AD
COR_ITA_0707 Seite 92 Donnerstag, 2. August 2007 1:06 13

Apertura e chiusura93
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Quando ci si allontana dal proprio veicolo bisogna sempre portare via
la chiave.
•
Non lasciare soli bambini o persone invalide all'interno del veicolo,
soprattutto se possono avere accesso alle chiavi. L'uso delle chiavi da
parte di terzi può provocare l'accensione non voluta del motore o l'attiva-
zione di dispositivi elettrici (p.e. il tettuccio scorrevole e sollevabile) e
causare così incidenti o infortuni! Le porte del veicolo possono restare bloc-
cate mediante la chiave con telecomando, rendendo difficoltoso il soccorso
in caso di emergenza.
•
Il tettuccio funziona finché non si apre una delle porte anteriori e non si
sfila la chiave di accensione.
Chiusura in modalità comfort* Con la serratura della porta
– Mantenere la chiave nella serratura della porta lato guida in posi- zione di chiusura, fino a quando il tettuccio scorrevole/ solleva-
bile non si sia chiuso completamente.
– Se si vuole interrompere l'operazione si deve lasciare andare la chiave.
AvvertenzaCon l'optional "chiusura comfort dall'esterno" la manopola del tettuccio
rimane nell'ultima posizione selezionata e la si deve riposizionare prima
della partenza.
Limitatore di forza del tettuccio scorrevole/ sollevabile*
ATTENZIONE! (continua)
Fig. 54 Dettaglio del rive-
stimento interno del
tettuccio: manopola per
l'azionamento del
tettuccioFig. 55 Manovella chiu-
sura di emergenza
COR_ITA_0707 Seite 93 Donnerstag, 2. August 2007 1:06 13

Apertura e chiusura

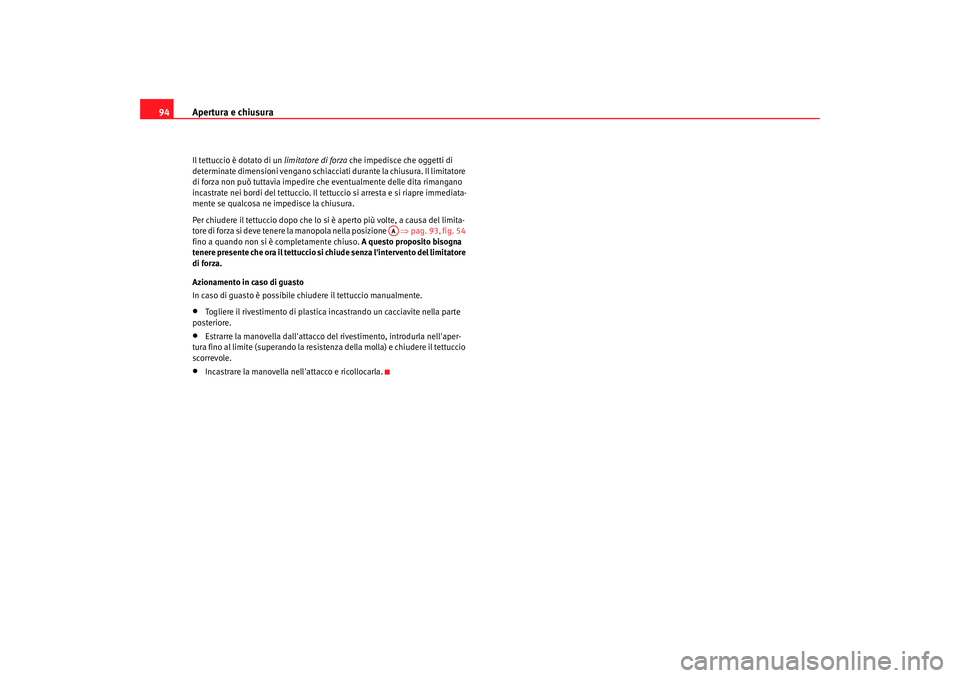

94Il tettuccio è dotato di un limitatore di forza che impedisce che oggetti di
determinate dimensioni vengano schiacciati durante la chiusura. Il limitatore
di forza non può tuttavia impedire che eventualmente delle dita rimangano
incastrate nei bordi del tettuccio. Il te ttuccio si arresta e si riapre immediata-
mente se qualcosa ne impedisce la chiusura.
Per chiudere il tettuccio dopo che lo si è aperto più volte, a causa del limita-
t o r e d i f o r za s i d e v e t e n e r e la manopola nella posizione ⇒pag. 93, fig. 54
fino a quando non si è completamente chiuso. A questo proposito bisogna
tenere presente che ora il tettuccio si chiude senza l'intervento del limitatore
di forza.
Azionamento in caso di guasto
In caso di guasto è possibile chiudere il tettuccio manualmente.•
Togliere il rivestimento di plastica incastrando un cacciavite nella parte
posteriore.
•
Estrarre la manovella dall'attacco del rivestimento, introdurla nell'aper-
tura fino al limite (superando la resist enza della molla) e chiudere il tettuccio
scorrevole.
•
Incastrare la manovella nell'attacco e ricollocarla.
AA
COR_ITA_0707 Seite 94 Donnerstag, 2. August 2007 1:06 13
