Page 225 of 270

Per fare da sé223
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Fari allo xeno
7)
Anabbaglianti 12V/35W (D1S)
8)
abbaglianti 12V/55W (H7)
indicatori di direzione 12V/PY21W
posizione 12V/W5W
Faro fendinebbia*
Faro fendinebbia 12V/55W (H3)
Luce targa
Luce targa - C5W
Importante!
•
Le lampade alogene (H3, H7, H4...) sono sotto pressione e possono
esplodere durante la sostituzione.
•
Portare guanti e occhiali di protezione quando si cambia una lampada
alogena.Avvertenza
•
A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia si descrive in seguito
come eseguire la sostituzione, ad eccezione dei fari allo xeno*.
Lampade del faro principale
Anabbaglianti
Abbaglianti
7)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.8)Le lampade a scarica di xeno hanno un flusso luminico 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.
Fig. 140 Lampade del
faro principaleFig. 141 Lampade del
faro principale
AAAB
COR_ITA_0707 Seite 223 Donnerstag, 2. August 2007 1:06 13
Page 226 of 270
Per fare da sé
224
Luci di posizione
Indicatore di direzione

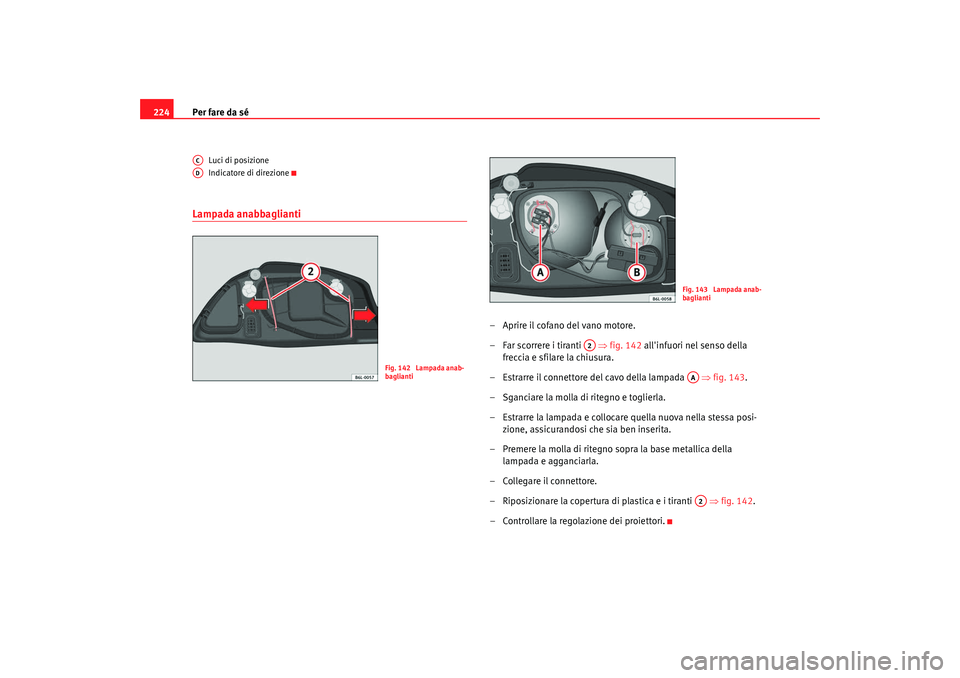

Lampada anabbaglianti
– Aprire il cofano del vano motore.
– Far scorrere i tiranti ⇒fig. 142 all'infuori nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore del cavo della lampada ⇒fig. 143 .
– Sganciare la molla di ritegno e toglierla.
– Estrarre la lampada e collocare quella nuova nella stessa posi- zione, assicurandosi che sia ben inserita.
– Premere la molla di ritegno sopra la base metallica della lampada e agganciarla.
– Collegare il connettore.
– Riposizionare la copertura di plastica e i tiranti ⇒fig. 142 .
– Controllare la regolazione dei proiettori.
ACAD
Fig. 142 Lampada anab-
baglianti
Fig. 143 Lampada anab-
baglianti
A2
AAA2
COR_ITA_0707 Seite 224 Donnerstag, 2. August 2007 1:06 13
Page 227 of 270
Per fare da sé225
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Abbagliante– Aprire il cofano del vano motore. – Far scorrere i tiranti
⇒fig. 144 all'infuori nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore del cavo della lampada ⇒fig. 145.
– Sganciare la molla di ritegno e toglierla.
– Estrarre la lampada e collocare quella nuova nella stessa posi- zione, assicurandosi che sia ben inserita.
– Premere la molla di ritegno sopra la base metallica della lampada e agganciarla.
– Collegare il cavo di collegamento.
– Riposizionare la copertura di plastica e i tiranti ⇒fig. 144.
– Controllare la regolazione dei proiettori.
Fig. 144 Lampada abba-
gliantiFig. 145 Lampada abba-
glianti
A2
ABA2
COR_ITA_0707 Seite 225 Donnerstag, 2. August 2007 1:06 13
Page 228 of 270
Per fare da sé
226Luce di posizione– Aprire il cofano del vano motore. – Far scorrere il tirante ⇒
fig. 146 nel senso della freccia e
sfilare la chiusura.
– Tirare i cavi per far uscire il portalampade dal proprio alloggia- mento ⇒fig. 147.
– Sollevare la lampada e sostituirla.
– Per il montaggio ripetere le operazioni in senso inverso.
– Riposizionare la copertura in plastica e fissare il tirante.
F ig. 1 46 Luci di p osizi on eF ig. 1 47 Luci di p osizi on e
A1
AC
COR_ITA_0707 Seite 226 Donnerstag, 2. August 2007 1:06 13
Page 229 of 270
Per fare da sé227
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Indicatore di direzione– Aprire il cofano del vano motore. – Far scorrere il tirante ⇒
fig. 148 nel senso della freccia e
sfilare la chiusura.
– Ruotare verso sinistra il portalampade ed estrarlo dal proprio alloggiamento ⇒fig. 149 .
– Per procedere al montaggio agire nell'ordine inverso.
– Riposizionare la copertura in plastica e fissare il tirante.
Fig. 148 Indicatore di
direzioneFig. 149 Indicatore di
direzione
A1
AD
COR_ITA_0707 Seite 227 Donnerstag, 2. August 2007 1:06 13
Page 230 of 270
Per fare da sé
228Fari antinebbia– Smontare la griglia, estraendo il bullone ⇒fig. 150, tirarla
con attenzione dal lato del bullone e togliere il coperchio. – Smontare le due viti di sostegno
⇒fig. 150 e una volta libe-
rato scollegare il connettore.
– Ruotare di un quarto di giro verso sinistra la copertura del faro.
– Scollegare il cavo della lampada.
– Sganciare la molla di ritegno e toglierla.
– Estrarre la lampada e collocare quella nuova nella stessa posi- zione, assicurandosi che sia ben inserita.
– Premere la molla di ritegno sopra la base metallica della lampada e agganciarla.
– Ricollegare il cavo alla lampada.
– Seguire il procedimento inverso per montare la copertura del faro.
Fig. 150 Fari fendinebbiaFig. 151 Fari fendinebbia
AA
AF
COR_ITA_0707 Seite 228 Donnerstag, 2. August 2007 1:06 13
Page 231 of 270
Per fare da sé229
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

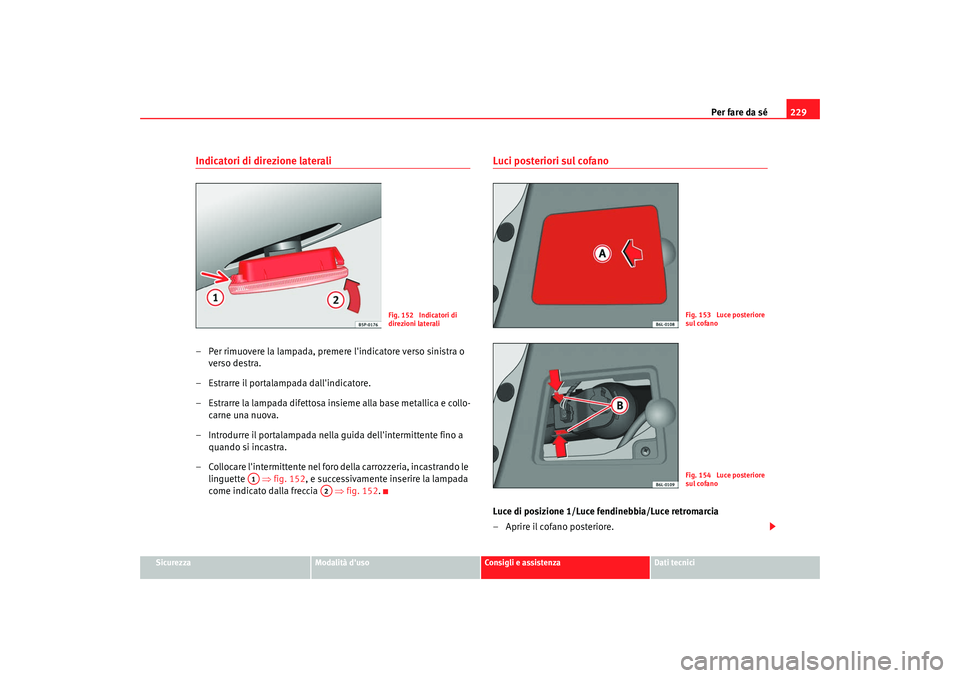

Indicatori di direzione laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Collocare l'intermittente nel foro della carrozzeria, incastrando le linguette ⇒fig. 152, e successivamente inserire la lampada
come indicato dalla freccia ⇒fig. 152.
Luci posteriori sul cofanoLuce di posizione 1/Luce fendinebbia/Luce retromarcia
– Aprire il cofano posteriore.
Fig. 152 Indicatori di
direzioni laterali
A1
A2
Fig. 153 Luce posteriore
sul cofanoFig. 154 Luce posteriore
sul cofano
COR_ITA_0707 Seite 229 Donnerstag, 2. August 2007 1:06 13
Page 232 of 270

Per fare da sé
230
– Togliere la copertura in plastica ⇒pag. 229, fig. 153 , intro-
durre il dito nella fenditura e tirare nel senso della freccia.
– Premere le linguette ⇒pag. 229, fig. 154 del portalampada
ed estrarlo.
– Ruotare di 1/4 di giro verso sinistra la lampada grande. Nel caso della lampadina piccola, girare ed estrarre il portalampada e
tirare la lampadina.
– Estrarre la lampada e sostituirla.
– Collocare la lampadina grande, premerla dentro e girarla di 1/4 di giro a destra. Collocare la lampada piccola nel proprio allog-
giamento e premerla dentro.
– Collocare con precauzione il portalampada nel suo alloggio e premere fino a sentire un “clic“.
– Successivamente mettere il coperchio e premerlo in posizione.
AvvertenzaAssicurarsi che durante il montaggio tutte le guarnizioni in gomma siano ben
posizionate.
Luci posteriori sulla carrozzeriaLuce di posizione 2/Luce del freno/Luce indicatori di direzione
– Aprire il cofano vano bagagli.
– Togliere il rivestimento laterale del bagagliaio.
– Premere la linguetta ⇒ fig. 155 per far uscire il portalampada
e toglierlo.
– Ruotare di 1/4 di giro verso sinistra la lampada grande. Tirare per estrarre la lampada piccola.
– Estrarre la lampada e sostituirla.
– Collocare la lampada grande, premerla dentro e ruotarla di 1/4 di giro verso destra. Collocare la lampada piccola nel proprio allog-
giamento e premerla dentro.
AA
AB
Fig. 155 Luci posteriori
sulla carrozzeria
AA
COR_ITA_0707 Seite 230 Donnerstag, 2. August 2007 1:06 13
