2008 Seat Alhambra Manual do proprietário (in Portuguese)

Posto de condução71
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

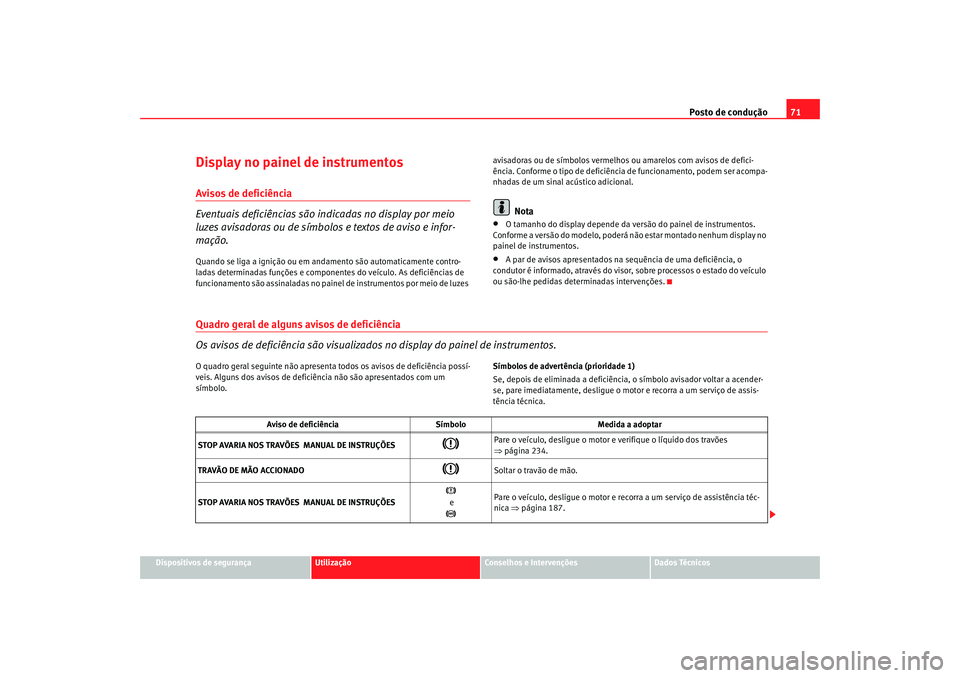

Display no painel de instrumentosAvisos de deficiência
Eventuais deficiências são indicadas no display por meio
luzes avisadoras ou de símbolos e textos de aviso e infor-
mação.Quando se liga a ignição ou em andamento são automaticamente contro-
ladas determinadas funções e componentes do veículo. As deficiências de
funcionamento são assinaladas no painel de instrumentos por meio de luzes avisadoras ou de símbolos vermelhos ou amarelos com avisos de defici-
ência. Conforme o tipo de deficiênci
a de funcionamento, podem ser acompa-
nhadas de um sinal acústico adicional.
Nota
•
O tamanho do display depende da versão do painel de instrumentos.
Conforme a versão do modelo, poderá não estar montado nenhum display no
painel de instrumentos.
•
A par de avisos apresentados na sequência de uma deficiência, o
condutor é informado, através do visor, sobre processos o estado do veículo
ou são-lhe pedidas determinadas intervenções.
Quadro geral de alguns avisos de deficiência
Os avisos de deficiência são visualizados no display do painel de instrumentos.O quadro geral seguinte não apresenta todos os avisos de deficiência possí-
veis. Alguns dos avisos de deficiência não são apresentados com um
símbolo. Símbolos de advertência (prioridade 1)
Se, depois de eliminada a deficiência, o símbolo avisador voltar a acender-
se, pare imediatamente, desligue o motor e recorra a um serviço de assis-
tência técnica.
Aviso de deficiência
SímboloMedida a adoptar
STOP AVARIA NOS TRAVÕES MANUAL DE INSTRUÇÕES

Pare o veículo, desligue o motor e verifique o líquido dos travões
⇒ página 234.
TRAVÃO DE MÃO ACCIONADO

Soltar o travão de mão.
STOP AVARIA NOS TRAVÕES MANUAL DE INSTRUÇÕES
 e
Pare o veículo, desligue o motor e recorra a um serviço de assistência téc-
nica ⇒página 187.
alhambra_portugues 07_08 Seite 71 Mittwoch, 17. September 2008 1:15 13

Posto de condução
72Símbolos de informação (prioridade 2) STOP VERIFICAR LÍQUIDO DE REFRIGERAÇÃO MANUAL DE
INSTRUÇÕES

Verificar o nível do líquido de refrigeração
⇒página 228.
STOP PRESS. ÓLEO MOTOR DESLIGADO MANUAL
INSTRUCÇ.

Pare o veículo, desligue o motor e verifique o líquido dos travões
⇒página 225.
ALTERNADOR OFICINA!

Dirija-se a um serviço de assistência técnica com a possível brevidade e
mande verificar o alternador.
COLOCAR CINTO

O condutor e os passageiros têm de colocar correctamente os cintos
⇒ página 18.
Aviso de deficiência SímboloMedida a adoptar
VERIFICAR NÍVEL DO ÓLEO

Verifique o nível do óleo e ateste a quantidade de óleo
correcta ⇒página 225.
SENSOR DO ÓLEO OFICINA

Visitar uma oficina especializada o antes possível para revisão do motor.
STOP AVARIA NOS TRAVÕES MANUAL DE INSTRUÇÕES

Dirija-se a um serviço de assistência técnica com a possível brevidade e
mande verificar o ABS.
FAVOR ABASTECER

Abasteça o depósito com a possível brevidade.
ATESTAR ÁGUA DO LAVA-VIDROS

Complete o nível do reservatório do lava-vidros com água e produto limpa-
vidros.
VERIFICAR PASTILHAS TRAVÃO

Dirija-se a um serviço de assistência técnica com a possível brevidade e
mande verificar as pastilhas dos travões.
Aviso de deficiência
SímboloMedida a adoptar
alhambra_portugues 07_08 Seite 72 Mittwoch, 17. September 2008 1:15 13

Posto de condução73
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

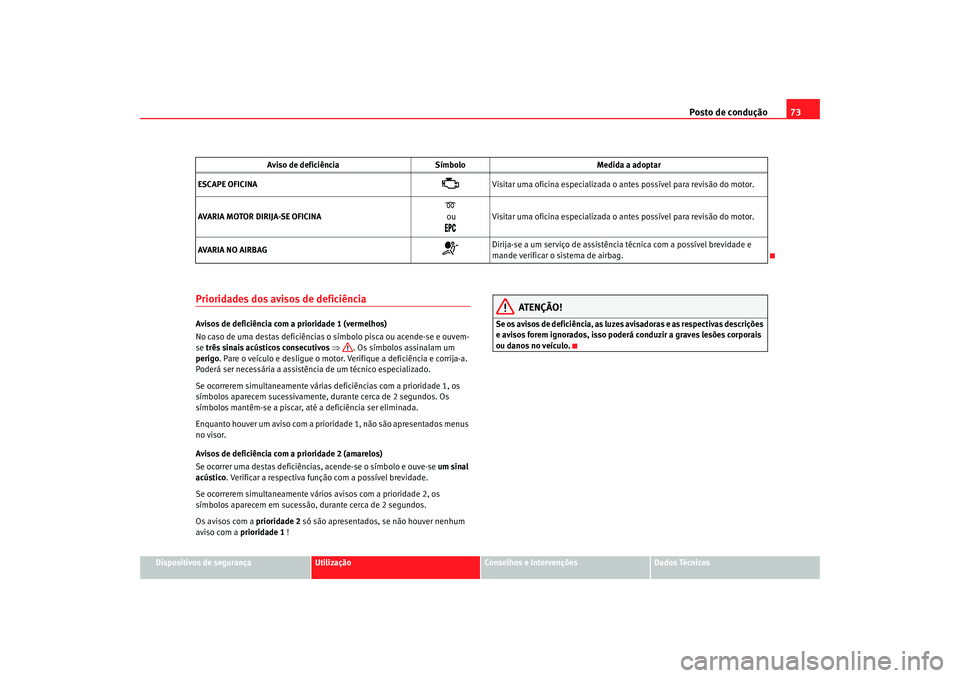

Prioridades dos avisos de deficiênciaAvisos de deficiência com a prioridade 1 (vermelhos)
No caso de uma destas deficiências o símbolo pisca ou acende-se e ouvem-
se três sinais acústicos consecutivos ⇒ . Os símbolos assinalam um
perigo . Pare o veículo e desligue o motor. Verifique a deficiência e corrija-a.
Poderá ser necessária a assistência de um técnico especializado.
Se ocorrerem simultaneamente várias deficiências com a prioridade 1, os
símbolos aparecem sucessivamente, durante cerca de 2 segundos. Os
símbolos mantêm-se a piscar, até a deficiência ser eliminada.
Enquanto houver um aviso com a prio ridade 1, não são apresentados menus
no visor.
Avisos de deficiência com a prioridade 2 (amarelos)
Se ocorrer uma destas deficiências, acende-se o símbolo e ouve-se um sinal
acústico . Verificar a respectiva funç ão com a possível brevidade.
Se ocorrerem simultaneamente vários avisos com a prioridade 2, os
símbolos aparecem em sucessão, durante cerca de 2 segundos.
Os avisos com a prioridade 2 só são apresentados, se não houver nenhum
aviso com a prioridade 1 !
ATENÇÃO!
Se os avisos de deficiência, as luzes avisadoras e as respectivas descrições
e avisos forem ignorados, isso poderá conduzir a graves lesões corporais
ou danos no veículo.
ESCAPE OFICINA

Visitar uma oficina especializada o antes possível para revisão do motor.
AVARIA MOTOR DIRIJA-SE OFICINA
 ou
Visitar uma oficina especializada o antes possível para revisão do motor.
AVARIA NO AIRBAG

Dirija-se a um serviço de assistência técnica com a possível brevidade e
mande verificar o sistema de airbag.
Aviso de deficiência
SímboloMedida a adoptar
alhambra_portugues 07_08 Seite 73 Mittwoch, 17. September 2008 1:15 13

Posto de condução
74Luzes avisadoras Panorâmica das luzes avisadoras
As luzes avisadoras e de advertência indicam determinadas funções e possíveis deficiências.
Item Símbolo Significado das luzes avisadoras e de advertência Outras informações

Airbag⇒página 36

Indicadores de direcção do reboque* ⇒página 76

Regulador da velocidade ⇒página 77

Accionar o pedal dos travões ⇒página 77

Luz traseira de nevoeiro ⇒página 77
Fig. 48 Painel de instrumentos com luzes avisadoras e
de advertência. Algumas das luzes aqui apresentadas só
são montadas em determinados modelos ou fazem parte
de equipamentos opcionais.
A1A2A3A4A5
alhambra_portugues 07_08 Seite 74 Mittwoch, 17. September 2008 1:15 13

Posto de condução75
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

Quando acesas: sistema de pré-aquecimento activado.
Quando a piscar: avaria na gestão do motor (motores die-
sel). Visitar um serviço de assistência técnica. ⇒
página 77

Indicadores de direcção ⇒página 77

Deficiência no motor (motor a gasolina) ⇒página 77

Máximos ⇒página 77


Avaria no sistema de controlo das emissões ⇒página 78

Controlo anti-patinagem TCS ⇒página 78

Programa electrónico de estabilidade* (ESP) ⇒página 78

Sistema anti-bloqueio ABS
⇒página 78


Filtro de partículas Diesel ⇒página 79

Travões/Travão de mão ⇒página 80

Alternador ⇒página 80

Luz avisadora do cinto de segurança* ⇒página 18

Reserva de combustível ⇒página 80

Falha de luzes* ⇒página 81
Item
Símbolo Significado das luzes avisadoras e de advertência Outras informações
A6A7A8A9A10A11A11A12A13A14A15A16A17A18
alhambra_portugues 07_08 Seite 75 Mittwoch, 17. September 2008 1:15 13

Posto de condução
76
ATENÇÃO!
•
Se as luzes avisadoras e as respectivas descrições e avisos forem igno-
rados, isso poderá conduzir a graves le sões corporais ou danos no veículo.
•
Um veículo imobilizado constitui um elevado risco de acidente. Utilize
os triângulos de pré-sinalização para chamar a atenção dos outros utentes
da via pública para o seu veículo imobilizado.
•
A área do motor de cada veículo é uma zona perigosa! Antes de abrir o
capot do motor ou efectuar trabalhos no motor ou no compartimento do
motor, pare o motor e espere que este arrefeça para evitar queimaduras ou
outras lesões. Leia e siga as respectivas recomendações ⇒página 220.Nota
•
Nos veículos sem indicação de mensagens informativas ou de adver-
tência no visor só se acende a respec tiva luz avisadora em caso de defici-
ência.
•
Nos veículos com indicação de mensagens informativas ou de adver-
tência no visor acende-se a respectiva luz avisadora em caso de deficiência e adicionalmente é apresentado uma mensagem informativa ou de
advertência.
Indicadores de direcção do reboque*

A luz avisadora pisca quando estão ligados os indicadores de
direcção na condução com reboque.A luz avisadora
 pisca quando se ligam os indicadores de direcção, se
estiver correctamente atrelado e ligado um reboque ao veículo.
Se houver qualquer falha num dos farolins do atrelado, a luz avisadora não
pisca.

Indicador para tampa do porta-bagagens aberta* ⇒página 81

Nível da água do lava-vidros* ⇒página 81

indicador de portas abertas* ⇒página 81

Indicador de desgaste das pastilhas dos travões* ⇒página 81

Pressão/nível de óleo do motor* ⇒página 81

Temperatura/nível do líquido de refrigeração ⇒página 82
Item
Símbolo Significado das luzes avisadoras e de advertência Outras informações
A19A20A21A22A23A24
alhambra_portugues 07_08 Seite 76 Mittwoch, 17. September 2008 1:15 13

Posto de condução77
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Regulador da velocidade*

A luz avisadora acende-se com o sistema regulador da velo-
cidade ligado.A luz avisadora
 acende-se com o sistema regulador da velocidade
ligado.
Accionar o travão de pé

Quando se acende esta luz avisadora, é necessário accionar o travão de pé.
Esta medida é necessária para retirar a alavanca selectora da caixa de veloci-
dades automática* das posições P ou N.Luz traseira de nevoeiro

Com a luz traseira de nevoeiro ligada acende-se esta luz avisadora
. Para
mais informações ⇒página 113.
Avaria nos motores diesel


A luz avisadora controla a gestão do motor nos motores
diesel.
Se, em andamento, se registar alguma avaria na gestão do motor, a mesma
será assinalada pelo piscar da luz de controlo
 Visitar uma oficina especi-
alizada o antes possível para revisão do motor.
Pode ainda aparecer no painel de instrumentos uma mensagem informativa
ou as operações necessárias a realizar.
Indicadores de direcção
 
A luz avisadora pisca quando os indicadores de direcção
estão a funcionar.Conforme a direcção em que o indicador estiver accionado, começa a piscar
a luz avisadora da esquerda
 ou da direita
. Se estiverem ligadas as luzes
de emergência, as duas luzes avisadoras piscam simultaneamente.
Se houver qualquer falha num dos faro lins do veículo, a luz avisadora pisca
com o dobro da velocidade.
Para mais informações sobre os indicadores de direcção ⇒página 117.
Gestão do motor*


A luz avisadora controla a gestão do motor nos motores a
gasolina.
A luz avisadora
 (Electronic Power Controlo) acende-se quando se liga a
ignição para proceder a um controlo da função. Deverá apagar-se depois do
arranque do motor.
Se se registar uma deficiência na gestão electrónica do motor em anda-
mento, a luz avisadora acende-se. Visitar uma oficina especializada o antes
possível para revisão do motor.
Máximos

A luz avisadora acende-se com os máximos ligados.A luz avisadora acende-se quando estão ligados os máximos ou quando eles
são utilizados para dar sinais de luzes
.
alhambra_portugues 07_08 Seite 77 Mittwoch, 17. September 2008 1:15 13

Posto de condução
78Para mais informações ⇒ página 117.Avaria no sistema de escape *

Luzes de gases de escape

Quando as luzes
 piscam é sinal de possíveis danos no catalisador por
problemas na combustão. Reduzir imediatamente a velocidade e visitar a
oficina especializada mais próxima para a revisão do motor. Pode ainda
aparecer no painel de instrumentos uma mensagem informativa ou as opera-
ções necessárias a realizar.
Quando a luz
 se acende , é a causa de que em andamento, se regista
alguma avaria, esta influenciará negativamente a qualidade das emissões
(p. ex. avaria da sonda Lambda). Reduzir imediatamente a velocidade e
visitar a oficina especializada mais próxima para a revisão do motor. Pode
ainda aparecer no painel de instrumentos uma mensagem informativa ou as
operações necessárias a realizar.
Regulação anti-patinagem (TCS)*

A regulação anti-patinagem evita uma patinagem das rodas
motrizes na aceleraçãoA luz avisadora acende-se quando se liga a ignição e deverá apagar-se após
cerca de 2 segundos.
Quando o TCS funciona, com o veículo em andamento, a luz avisadora pisca.
Se o sistema estiver desligado ou se existir alguma avaria no mesmo, a luz
avisadora permanecerá acesa.
Uma vez que o TCS funciona em combinação com o ABS, se este falhar
acende-se igualmente a luz avisadora do TCS. Para mais informações,
consulte ⇒página 189.
Programa electrónico de estabilidade (ESP)*


A luz avisadora controla o Programa electrónico de estabili-
dade.
Este programa inclui os sistemas de ABS, EDS e TCS.
A luz avisadora
 tem as seguintes funções:
•
Acende-se cerca de 2 segundos ao ligar a ignição, enquanto se realiza
uma verificação da função.
•
Pisca em andamento, quando o ESP está activo.
•
Acende-se em caso de avaria do ESP.
•
Acende-se quando o ESP está desligado.
•
Acende-se também, se houver avaria do ABS, uma vez que o ESP trabalha
em conjunto com o ABS.
Se a luz de controlo
 se acender logo após o motor ter sido ligado, isto
pode dever-se ao facto da função te r sido desactivada pelo sistema. Neste
caso, o ESP pode voltar a ser activado desligando e voltando a ligar a ignição.
Quando a luz avisadora de controlo se apaga, isto significa que o sistema fica
novamente pronto a funcionar.
Sistema anti-bloqueio (ABS)*


A luz avisadora de controlo ve rifica o funcionamento do ABS.
A luz avisadora
 acende-se durante alguns segundos quando se liga a
ignição. Apaga-se quando é finalizado o processo automático de verificação.
O ABS está avariado se:
•
A luz avisadora
 não se acender quando se liga a ignição.
•
A luz avisadora não voltar a apagar-se ao fim de alguns segundos.
alhambra_portugues 07_08 Seite 78 Mittwoch, 17. September 2008 1:15 13
