2007 YAMAHA RHINO 660 Manuale de Empleo (in Spanish)

6-14
7. Une fois le moteur en marche, débrancher la pince
du câble de démarrage négatif du véhicule et de la
batterie de renfort, puis débrancher la pince du câ-
ble de démarrage positif de la batterie de renfort et
de la batterie du véhicule.
8. Remettre le couvercle du compartiment de la batte-
rie en place.
9. Refermer le capot.
FVU00570
Réchauffement du moteur
Afin de garantir la longévité du moteur, il est indispensa-
ble de chauffer le moteur avant de démarrer. Ne jamais
accélérer brutalement tant que le moteur est froid! Le
moteur a atteint sa température normale de fonctionne-
ment dès qu’il répond immédiatement aux accélérations
avec le levier de starter en position fermée.7. Cuando el motor haya arrancado, desconecte
el cable auxiliar negativo del vehículo y de la
batería cargada y luego el positivo y la batería
del vehículo.
8. Monte la tapa del compartimento de la batería.
9. Cierre el capó.
SVU00570
Calentamiento
Para prolongar al máximo la vida útil del motor, ca-
liéntelo siempre antes de iniciar la marcha. ¡No dé
nunca acelerones con el motor frío! Para ver si el
motor está caliente o no, compruebe si responde
con normalidad al acelerador con el estárter (estran-
gulador) desactivado.
EE.book Page 14 Friday, October 6, 2006 3:36 PM

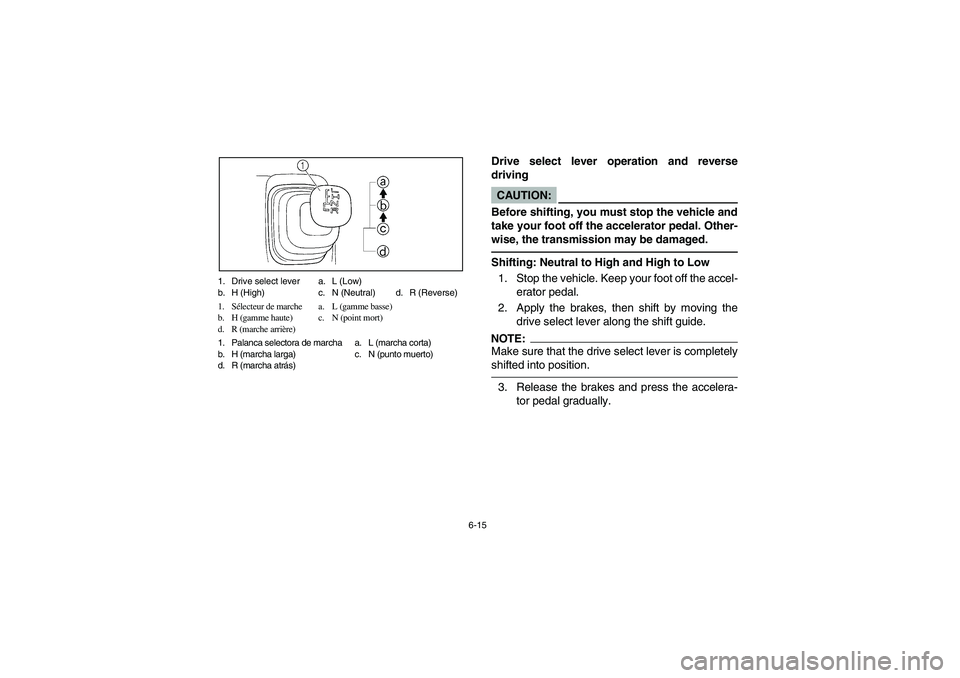

6-15 1. Drive select lever a. L (Low)
b. H (High) c. N (Neutral) d. R (Reverse)
1. Sélecteur de marche a. L (gamme basse)
b. H (gamme haute) c. N (point mort)
d. R (marche arrière)
1. Palanca selectora de marcha a. L (marcha corta)
b. H (marcha larga) c. N (punto muerto)
d. R (marcha atrás)
EVU01410
Drive select lever operation and reverse
driving CAUTION:_ Before shifting, you must stop the vehicle and
take your foot off the accelerator pedal. Other-
wise, the transmission may be damaged. _ Shifting: Neutral to High and High to Low
1. Stop the vehicle. Keep your foot off the accel-
erator pedal.
2. Apply the brakes, then shift by moving the
drive select lever along the shift guide. NOTE:_ Make sure that the drive select lever is completely
shifted into position. _3. Release the brakes and press the accelera-
tor pedal gradually.
EE.book Page 15 Friday, October 6, 2006 3:36 PM

6-16
FVU01410
Fonctionnement du sélecteur de marche et conduite
en marche arrièreATTENTION:_ Avant de changer de rapport, il convient d’arrêter le
véhicule et de lâcher la pédale d’accélérateur. Si cette
consigne n’est pas respectée, la boîte de vitesses pour-
rait être endommagée. _ Passage des vitesses : passage du point mort à la gam-
me haute et de la gamme haute à la gamme basse
1. Arrêter le véhicule. Ne pas poser son pied sur la pé-
dale d’accélérateur.
2. Actionner les freins, puis sélectionner le rapport en
déplaçant le sélecteur de marche le long de son gui-
de. N.B.:_ S’assurer que le rapport est correctement engagé. _3. Relâcher les freins et enfoncer progressivement la
pédale d’accélérateur.
SVU01410
Funcionamiento de la palanca selectora de
marcha y uso de la marcha atrásAT E N C I O N :_ Antes de cambiar, debe detener el vehículo y re-
tirar el pie del pedal del acelerador. De lo contra-
rio puede averiarse la transmisión. _ Cambio: De punto muerto a marcha larga y de
marcha larga a marcha corta
1. Detenga el vehículo. Mantenga el pie fuera del
pedal del acelerador.
2. Aplique los frenos y cambie desplazando la pa-
lanca a lo largo de la guía. NOTA:_ Verifique que la palanca se haya desplazado com-
pletamente a la nueva posición. _3. Suelte los frenos y pise progresivamente el pe-
dal del acelerador.
EE.book Page 16 Friday, October 6, 2006 3:36 PM

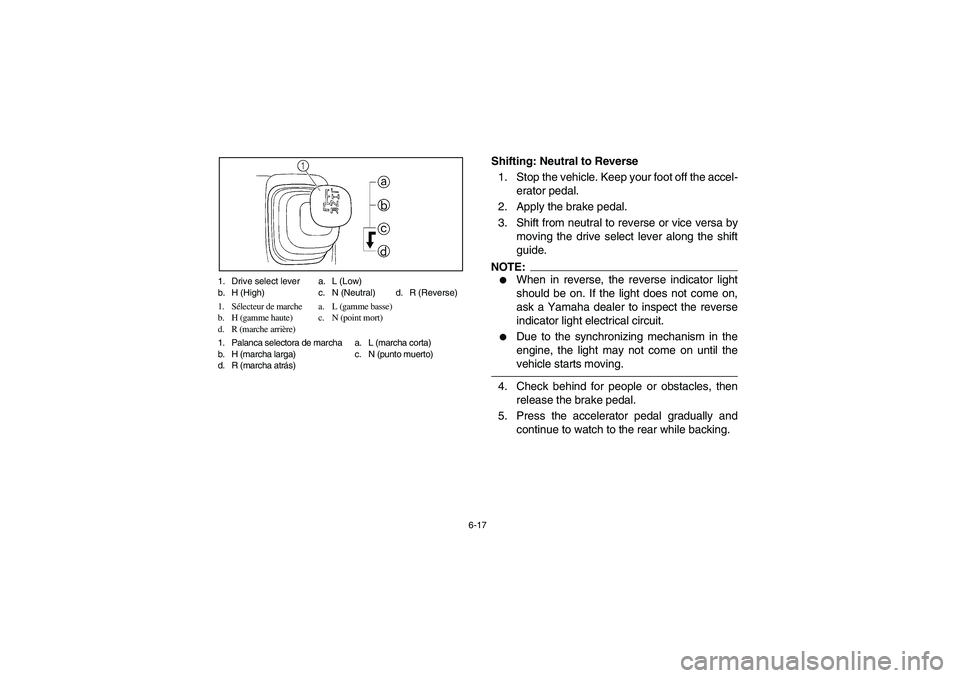

6-17 1. Drive select lever a. L (Low)
b. H (High) c. N (Neutral) d. R (Reverse)
1. Sélecteur de marche a. L (gamme basse)
b. H (gamme haute) c. N (point mort)
d. R (marche arrière)
1. Palanca selectora de marcha a. L (marcha corta)
b. H (marcha larga) c. N (punto muerto)
d. R (marcha atrás)
Shifting: Neutral to Reverse
1. Stop the vehicle. Keep your foot off the accel-
erator pedal.
2. Apply the brake pedal.
3. Shift from neutral to reverse or vice versa by
moving the drive select lever along the shift
guide.NOTE:_

When in reverse, the reverse indicator light
should be on. If the light does not come on,
ask a Yamaha dealer to inspect the reverse
indicator light electrical circuit.


Due to the synchronizing mechanism in the
engine, the light may not come on until the
vehicle starts moving.
_ 4. Check behind for people or obstacles, then
release the brake pedal.
5. Press the accelerator pedal gradually and
continue to watch to the rear while backing.
EE.book Page 17 Friday, October 6, 2006 3:36 PM

6-18
Passage des vitesses : point mort à marche arrière
1. Arrêter le véhicule. Ne pas poser son pied sur la pé-
dale d’accélérateur.
2. Actionner la pédale de frein.
3. Pour passer du point mort à la marche arrière, et
vice versa, déplacer le sélecteur de marche le long
de son guide.N.B.:_

Lorsque la marche arrière est engagée, le témoin de
marche arrière doit être allumé. Si le témoin ne s’al-
lume pas, demander à un concessionnaire Yamaha
de contrôler son circuit électrique.


En raison du mécanisme de synchronisation du mo-
teur, le témoin ne s’allume cependant pas toujours
tant que le véhicule est à l’arrêt.
_ 4. S’assurer que la voie est libre, puis relâcher la péda-
le de frein.
5. Enfoncer progressivement la pédale d’accélérateur
et reculer tout en continuant à regarder vers l’arriè-
re.Cambio: De punto muerto a marcha atrás
1. Detenga el vehículo. Mantenga el pie fuera del
pedal del acelerador.
2. Pise el pedal de freno.
3. Cambie de punto muerto a marcha atrás o vi-
ceversa desplazando la palanca a lo largo de la
guía.
NOTA:_

Cuando esté puesta la marcha atrás, la luz indi-
cadora de marcha atrás debe estar encendida.
Si la luz indicadora de marcha atrás no se en-
ciende, haga revisar el circuito eléctrico corres-
pondiente en un concesionario Yamaha.


Debido al mecanismo de sincronización del
motor, es posible que la luz indicadora no se
encienda hasta que el vehículo empiece a mo-
verse.
_ 4. Compruebe que no haya personas u obstácu-
los por detrás y luego suelte el pedal de freno.
5. Pise progresivamente el pedal del acelerador
y, mientras el vehículo retrocede, siga vigilando
por detrás.
EE.book Page 18 Friday, October 6, 2006 3:36 PM

6-19
WARNING
Improper operation in reverse could make you
hit an obstacle or person behind you, resulting
in serious injury. When you shift into reverse,
make sure there are no obstacles or people be-
hind you. When it is safe to proceed, go slowly.
EE.book Page 19 Friday, October 6, 2006 3:36 PM

6-20
AVERTISSEMENT
Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui pourraient
s’ensuivre. Avant d’engager la marche arrière, s’as-
surer qu’il n’y a pas d’obstacles ni de personnes der-
rière le véhicule. Démarrer lentement une fois que la
voie est libre.
ADVERTENCIA
Si utiliza la marcha atrás de forma incorrecta
puede chocar contra un obstáculo o atropellar a
una persona, con el resultado de lesiones gra-
ves. Cuando ponga la marcha atrás, cerciórese
de que no haya obstáculos ni personas detrás
del vehículo. Cuando pueda hacerlo con total se-
guridad, dé marcha atrás lentamente.
EE.book Page 20 Friday, October 6, 2006 3:36 PM

6-21
EVU00590

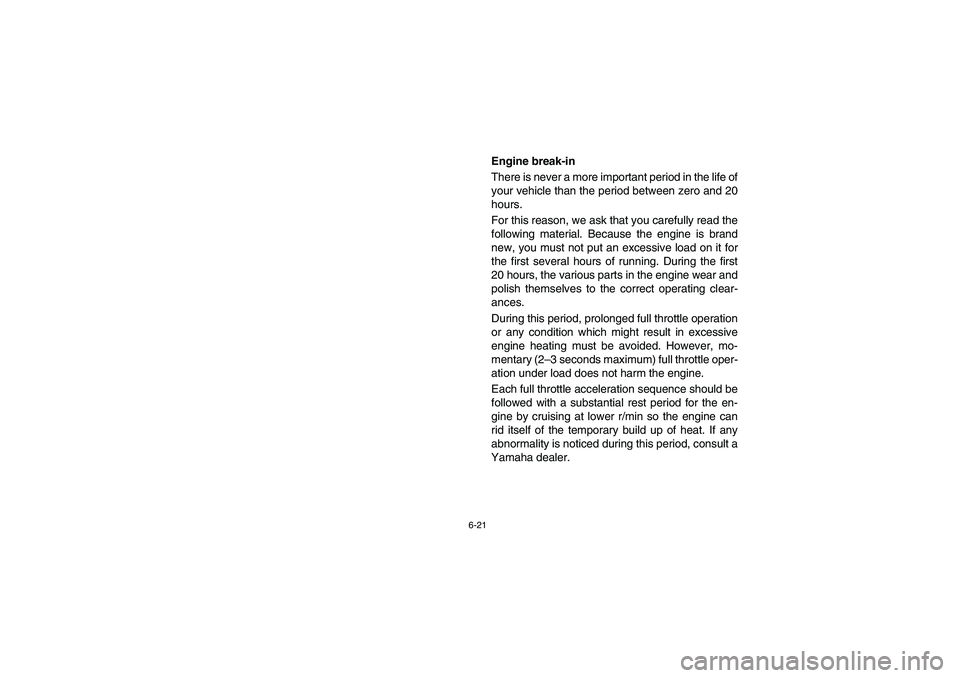

Engine break-in
There is never a more important period in the life of
your vehicle than the period between zero and 20
hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine.
Each full throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine by cruising at lower r/min so the engine can
rid itself of the temporary build up of heat. If any
abnormality is noticed during this period, consult a
Yamaha dealer.
