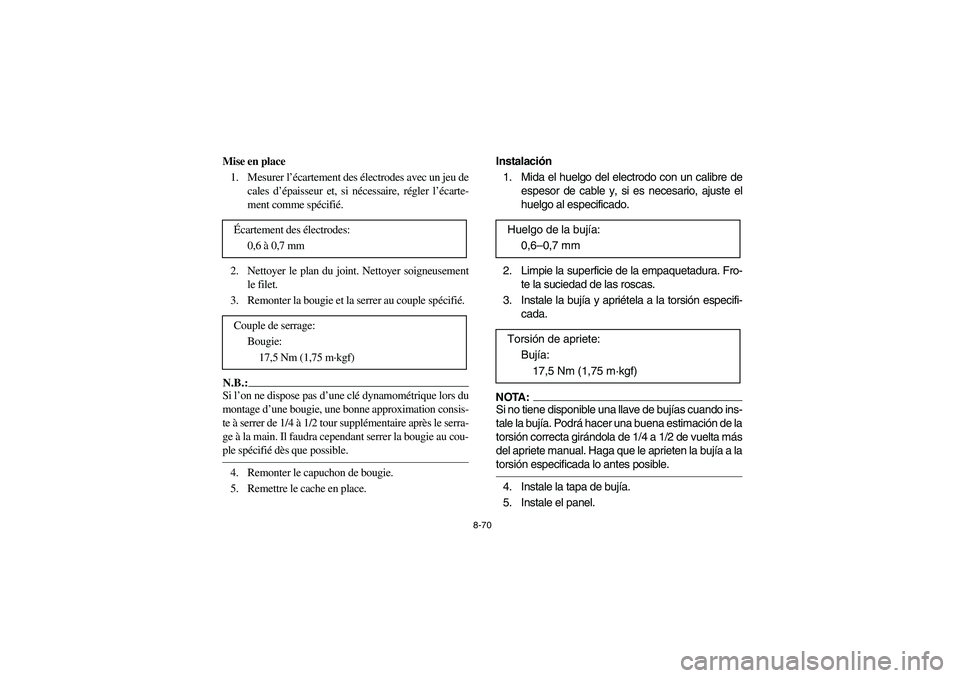

8-70
Mise en place
1. Mesurer l’écartement des électrodes avec un jeu de
cales d’épaisseur et, si nécessaire, régler l’écarte-
ment comme spécifié.
2. Nettoyer le plan du joint. Nettoyer soigneusement
le filet.
3. Remonter la bougie et la serrer au couple spécifié.N.B.:_ Si l’on ne dispose pas d’une clé dynamométrique lors du
montage d’une bougie, une bonne approximation consis-
te à serrer de 1/4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra cependant serrer la bougie au cou-
ple spécifié dès que possible. _4. Remonter le capuchon de bougie.
5. Remettre le cache en place.Écartement des électrodes:
0,6 à 0,7 mm
Couple de serrage:
Bougie:
17,5 Nm (1,75 m·kgf)
Instalación
1. Mida el huelgo del electrodo con un calibre de
espesor de cable y, si es necesario, ajuste el
huelgo al especificado.
2. Limpie la superficie de la empaquetadura. Fro-
te la suciedad de las roscas.
3. Instale la bujía y apriétela a la torsión especifi-
cada.NOTA:_ Si no tiene disponible una llave de bujías cuando ins-
tale la bujía. Podrá hacer una buena estimación de la
torsión correcta girándola de 1/4 a 1/2 de vuelta más
del apriete manual. Haga que le aprieten la bujía a la
torsión especificada lo antes posible. _4. Instale la tapa de bujía.
5. Instale el panel. Huelgo de la bujía:
0,6–0,7 mm
Torsión de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U5ND60.book Page 70 Friday, May 10, 2002 12:10 PM

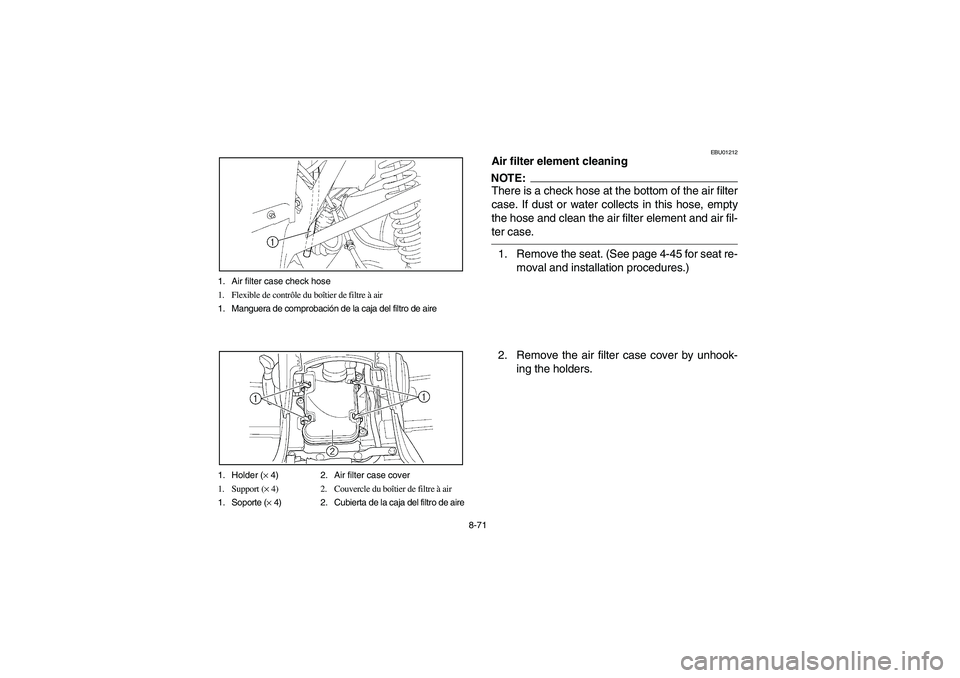

8-71 1. Air filter case check hose
1. Flexible de contrôle du boîtier de filtre à air
1. Manguera de comprobación de la caja del filtro de aire
1. Holder (× 4) 2. Air filter case cover
1. Support (× 4) 2. Couvercle du boîtier de filtre à air
1. Soporte (× 4) 2. Cubierta de la caja del filtro de aire
EBU01212
Air filter element cleaningNOTE:_ There is a check hose at the bottom of the air filter
case. If dust or water collects in this hose, empty
the hose and clean the air filter element and air fil-
ter case. _1. Remove the seat. (See page 4-45 for seat re-
moval and installation procedures.)
2. Remove the air filter case cover by unhook-
ing the holders.
U5ND60.book Page 71 Friday, May 10, 2002 12:10 PM

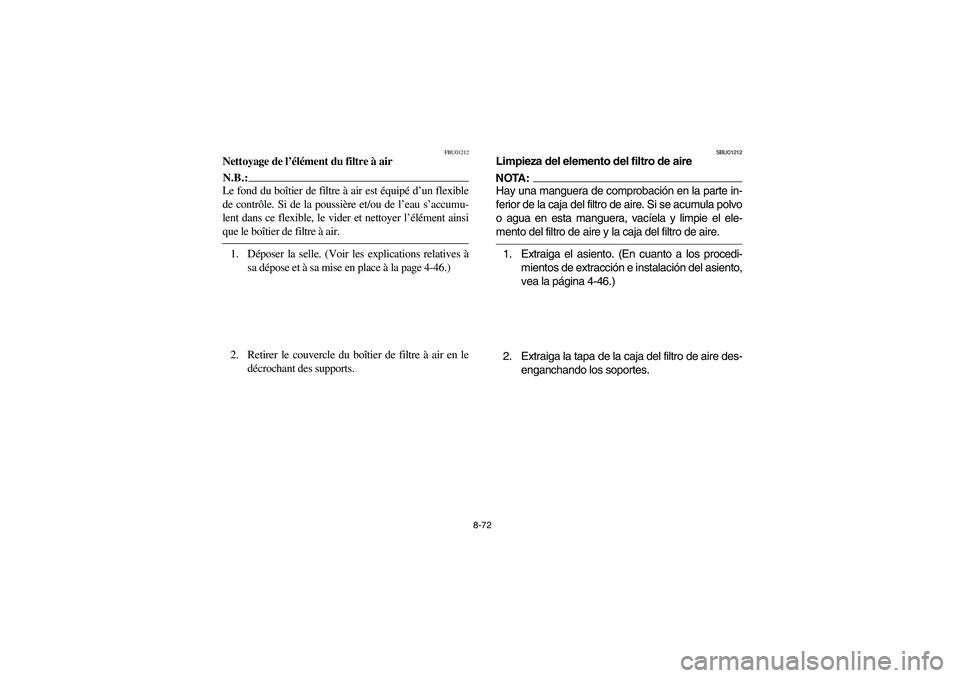

8-72
FBU01212
Nettoyage de l’élément du filtre à airN.B.:_ Le fond du boîtier de filtre à air est équipé d’un flexible
de contrôle. Si de la poussière et/ou de l’eau s’accumu-
lent dans ce flexible, le vider et nettoyer l’élément ainsi
que le boîtier de filtre à air. _1. Déposer la selle. (Voir les explications relatives à
sa dépose et à sa mise en place à la page 4-46.)
2. Retirer le couvercle du boîtier de filtre à air en le
décrochant des supports.
SBU01212
Limpieza del elemento del filtro de aireNOTA:_ Hay una manguera de comprobación en la parte in-
ferior de la caja del filtro de aire. Si se acumula polvo
o agua en esta manguera, vacíela y limpie el ele-
mento del filtro de aire y la caja del filtro de aire. _1. Extraiga el asiento. (En cuanto a los procedi-
mientos de extracción e instalación del asiento,
vea la página 4-46.)
2. Extraiga la tapa de la caja del filtro de aire des-
enganchando los soportes.
U5ND60.book Page 72 Friday, May 10, 2002 12:10 PM

8-73 1. Air filter element
1.Élément de filtre à air
1. Elemento del filtro de aire
1. Air filter element frame
1. Armature d’élément de filtre à air
1. Bastidor del elemento del filtro de aire
3. Remove the air filter element.
4. Remove the air filter element from its frame.
5. Wash the air filter element gently but thor-
oughly in solvent.
WARNING
_ Always use parts cleaning solvent to clean the
air filter element. Never use low flash point sol-
vents or gasoline to clean the air filter element
because the engine could catch fire or ex-
plode. _
U5ND60.book Page 73 Friday, May 10, 2002 12:10 PM

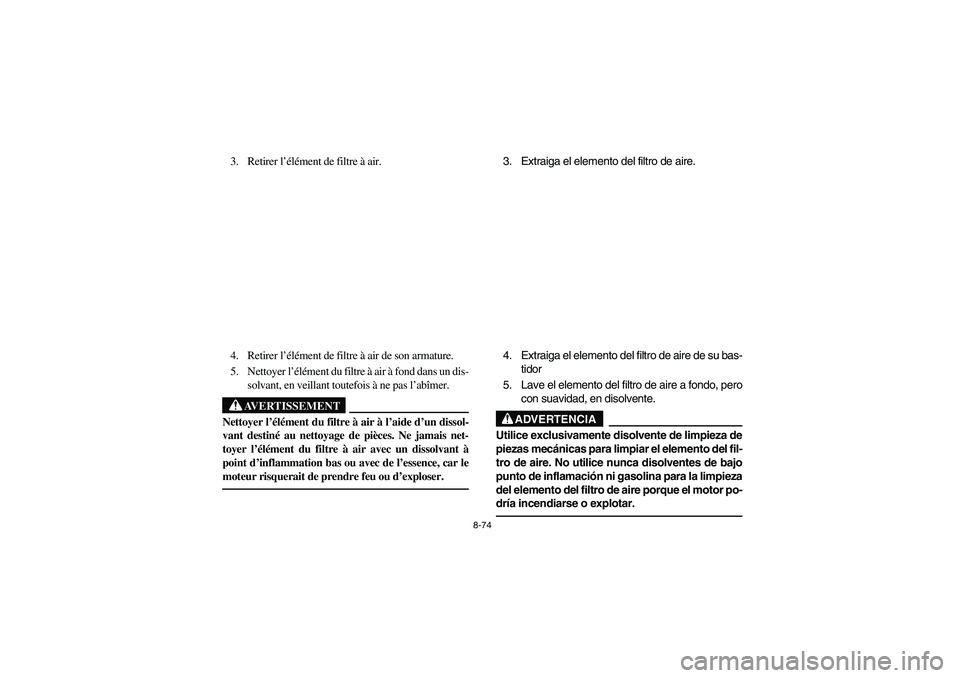

8-74
3. Retirer l’élément de filtre à air.
4. Retirer l’élément de filtre à air de son armature.
5. Nettoyer l’élément du filtre à air à fond dans un dis-
solvant, en veillant toutefois à ne pas l’abîmer.
AVERTISSEMENT
_ Nettoyer l’élément du filtre à air à l’aide d’un dissol-
vant destiné au nettoyage de pièces. Ne jamais net-
toyer l’élément du filtre à air avec un dissolvant à
point d’inflammation bas ou avec de l’essence, car le
moteur risquerait de prendre feu ou d’exploser. _
3. Extraiga el elemento del filtro de aire.
4. Extraiga el elemento del filtro de aire de su bas-
tidor
5. Lave el elemento del filtro de aire a fondo, pero
con suavidad, en disolvente.
ADVERTENCIA
_ Utilice exclusivamente disolvente de limpieza de
piezas mecánicas para limpiar el elemento del fil-
tro de aire. No utilice nunca disolventes de bajo
punto de inflamación ni gasolina para la limpieza
del elemento del filtro de aire porque el motor po-
dría incendiarse o explotar.
U5ND60.book Page 74 Friday, May 10, 2002 12:10 PM

8-75
6. Squeeze the excess solvent out of the air fil-
ter element and let it dry.CAUTION:_ Do not twist the air filter element when squeez-
ing it. _7. Inspect the air filter element and replace it if
damaged.
8. Apply foam air filter oil to the air filter element.
If foam air filter oil is not available, engine oil
may be used.NOTE:_ The air filter element should be wet but not drip-
ping. _9. Pull the air filter element over its frame.
10. Install the air filter element.
11. Install the air filter case cover and be sure to
connect the hose.
12. Install the seat.
U5ND60.book Page 75 Friday, May 10, 2002 12:10 PM

8-76
6. Presser avec soin l’élément afin d’éliminer le dis-
solvant, puis le laisser sécher.ATTENTION:_ Comprimer l’élément tout en veillant à ne pas le tor-
dre. _7. Examiner l’élément et le remplacer s’il est endom-
magé.
8. Enduire l’élément d’huile Yamaha pour élément de
filtre à air en mousse. Si ce type d’huile n’est pas
disponible, utiliser de l’huile de moteur.N.B.:_ L’élément de filtre à air doit être humide mais sans dé-
goutter. _9. Remettre l’élément sur son armature.
10. Remettre l’élément de filtre à air en place.
11. Remettre le couvercle du boîtier du filtre à air en
place et s’assurer de bien connecter le flexible.
12. Remettre la selle en place.6. Escurra el exceso de disolvente del elemento
del filtro y déjelo secar.
AT E N C I O N :_ No retuerza el elemento del filtro de aire al escu-
rrirlo. _7. Inspeccione el elemento del filtro de aire y re-
emplácelo si está dañado.
8. Aplique aceite para filtros de aire de espuma al
elemento del filtro de aire. Si no tiene disponible
aceite para filtros de aire de espuma, podrá
emplear aceite de motor.NOTA:_ El elemento del filtro de aire debe quedar húmedo
pero sin gotear. _9. Ponga el elemento del filtro de aire sobre su
bastidor.
10. Instale el elemento del filtro de aire.
11. Instale la tapa de la caja del filtro de aire y ase-
gúrese de conectar la manguera.
12. Instale el asiento.
U5ND60.book Page 76 Friday, May 10, 2002 12:10 PM

8-77
NOTE:_ The air filter element should be cleaned every 20–
40 hours. It should be cleaned and lubricated more
often if the machine is operated in extremely dusty
areas. Each time air filter element maintenance is
performed, check the air inlet to the air filter case
for obstructions. Check the air filter element rubber
joint to the carburetor and manifold fittings for an
airtight seal. Tighten all fittings securely to avoid
the possibility of unfiltered air entering the engine. _CAUTION:_ Never operate the engine with the air filter ele-
ment removed. This will allow unfiltered air to
enter, causing rapid engine wear and possible
engine damage. Additionally, operation with-
out the air filter element will affect carburetor
jetting with subsequent poor performance and
possible engine overheating. _
