2004 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

4-24
AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre.
Dans certains cas, le comportement du VTT en trac-
tion sur deux roues différera de son comportement en
traction sur quatre roues et avec différentiel bloqué.
Le passage d’un mode de traction à l’autre lorsque le
véhicule est en mouvement risque de modifier brus-
quement son comportement. Ceci peut distraire le pi-
lote et entraîner une perte de contrôle et un accident. _
ADVERTENCIA
_ Pare siempre el ATV antes de cambiar de 2WD a
4WD, o de 4WD a 4WD-LOCK, o viceversa.
El ATV se comporta de forma distinta en 2WD y
que en 4WD y 4WD-LOCK en algunas circuns-
tancias. Si se cambia de 2WD a 4WD, o de 4WD a
4WD-LOCK, o viceversa, mientras el vehículo
está en movimiento, el ATV podría comportarse
súbitamente de forma inesperada. Esto podría
distraer al conductor y ser causa de la pérdida
del control y de un accidente. _
U5ND60.book Page 24 Friday, May 10, 2002 12:10 PM

4-25 1. Lever
2. On- command four- wheel drive switch “2WD”/“4WD”
1. Levier
2. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Palanca
2. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
1. Differential gear lock switch “4WD”/“LOCK”2. Lever
1. Contacteur de blocage du différentiel “4WD”/“LOCK”
2. Levier
1. Selector de bloqueo del diferencial “4WD”/“LOCK”
2. Palanca
On-command four-wheel drive switch
“2WD”/“4WD”
To change from 2WD to 4WD, stop the ATV, and
then set the switch to “4WD”. When the ATV is in
4WD, the 4WD indicator “” will come on in the
speedometer unit display. To change from 4WD to
2WD, stop the ATV, be sure the lever is set to po-
sition
a, and then set the switch to “2WD”.
Differential gear lock switch “4WD”/“LOCK”
To lock the differential gear in 4WD, make sure the
on-command four-wheel-drive switch is set to
“4WD”, stop the ATV, move the lever to position
b, and then set the switch to “LOCK”. When the
differential gear is locked, the differential gear lock
indicator light (“DIFF.LOCK”) will come on along
with the indicator “” in the speedometer unit
display. To release the differential gear lock, stop
the ATV and set the switch to “4WD”.
DIFF.
LOCK
U5ND60.book Page 25 Friday, May 10, 2002 12:10 PM

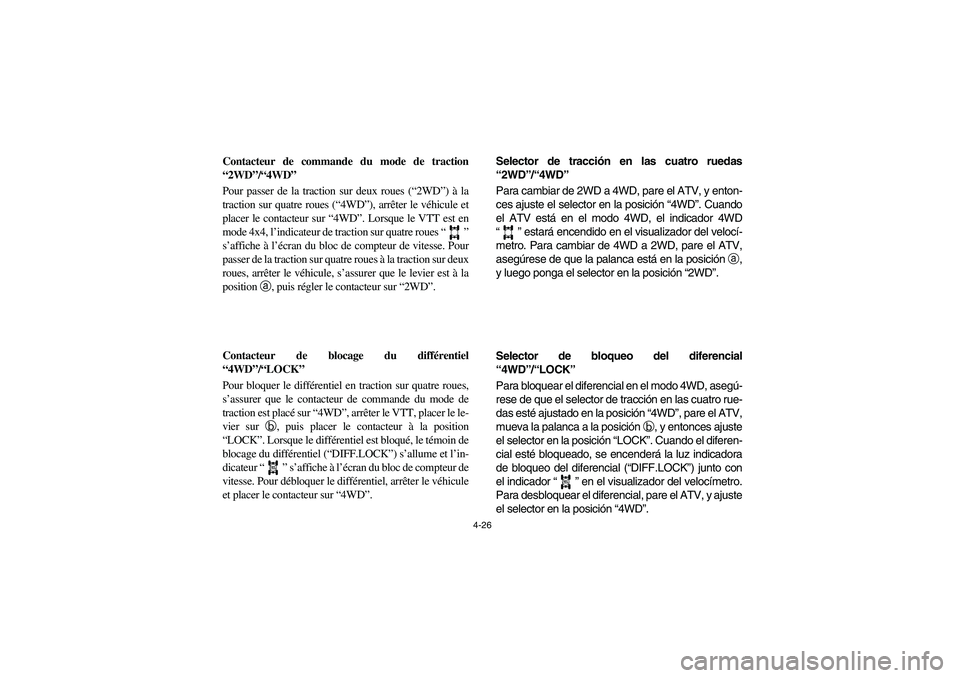

4-26
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer de la traction sur deux roues (“2WD”) à la
traction sur quatre roues (“4WD”), arrêter le véhicule et
placer le contacteur sur “4WD”. Lorsque le VTT est en
mode 4x4, l’indicateur de traction sur quatre roues “”
s’affiche à l’écran du bloc de compteur de vitesse. Pour
passer de la traction sur quatre roues à la traction sur deux
roues, arrêter le véhicule, s’assurer que le levier est à la
position a, puis régler le contacteur sur “2WD”.
Contacteur de blocage du différentiel
“4WD”/“LOCK”
Pour bloquer le différentiel en traction sur quatre roues,
s’assurer que le contacteur de commande du mode de
traction est placé sur “4WD”, arrêter le VTT, placer le le-
vier sur b, puis placer le contacteur à la position
“LOCK”. Lorsque le différentiel est bloqué, le témoin de
blocage du différentiel (“DIFF.LOCK”) s’allume et l’in-
dicateur “” s’affiche à l’écran du bloc de compteur de
vitesse. Pour débloquer le différentiel, arrêter le véhicule
et placer le contacteur sur “4WD”.
DIFF.
LOCK
Selector de tracción en las cuatro ruedas
“2WD”/“4WD”
Para cambiar de 2WD a 4WD, pare el ATV, y enton-
ces ajuste el selector en la posición “4WD”. Cuando
el ATV está en el modo 4WD, el indicador 4WD
“” estará encendido en el visualizador del velocí-
metro. Para cambiar de 4WD a 2WD, pare el ATV,
asegúrese de que la palanca está en la posición
a,
y luego ponga el selector en la posición “2WD”.
Selector de bloqueo del diferencial
“4WD”/“LOCK”
Para bloquear el diferencial en el modo 4WD, asegú-
rese de que el selector de tracción en las cuatro rue-
das esté ajustado en la posición “4WD”, pare el ATV,
mueva la palanca a la posición
b, y entonces ajuste
el selector en la posición “LOCK”. Cuando el diferen-
cial esté bloqueado, se encenderá la luz indicadora
de bloqueo del diferencial (“DIFF.LOCK”) junto con
el indicador “” en el visualizador del velocímetro.
Para desbloquear el diferencial, pare el ATV, y ajuste
el selector en la posición “4WD”.
DIFF.
LOCK
U5ND60.book Page 26 Friday, May 10, 2002 12:10 PM

4-27
WARNING
_ Always ride at a slow speed when the ATV is in
4WD-LOCK, and allow extra time and distance
for maneuvers.
All wheels turn at the same speed when the dif-
ferential is locked, so it takes more effort to
turn the ATV. The amount of effort is more the
faster you go. You may lose control and have
an accident if you cannot make a sharp
enough turn for the speed you are traveling. _ NOTE:_

When the switch is set to “LOCK”, the differ-
ential gear lock indicator light will flash until
the differential gear is locked.


When the indicator light is flashing, turning
the handlebar back and forth will help the dif-
ferential gear lock to engage.


Riding before the differential gear lock is
properly engaged (e.g., when the indicator
light is flashing) will cause the engine speed
to be limited until engagement is complete.


When the ATV is in 4WD-LOCK, the maxi-
mum traveling speed is limited to 35 km/h.
_
U5ND60.book Page 27 Friday, May 10, 2002 12:10 PM

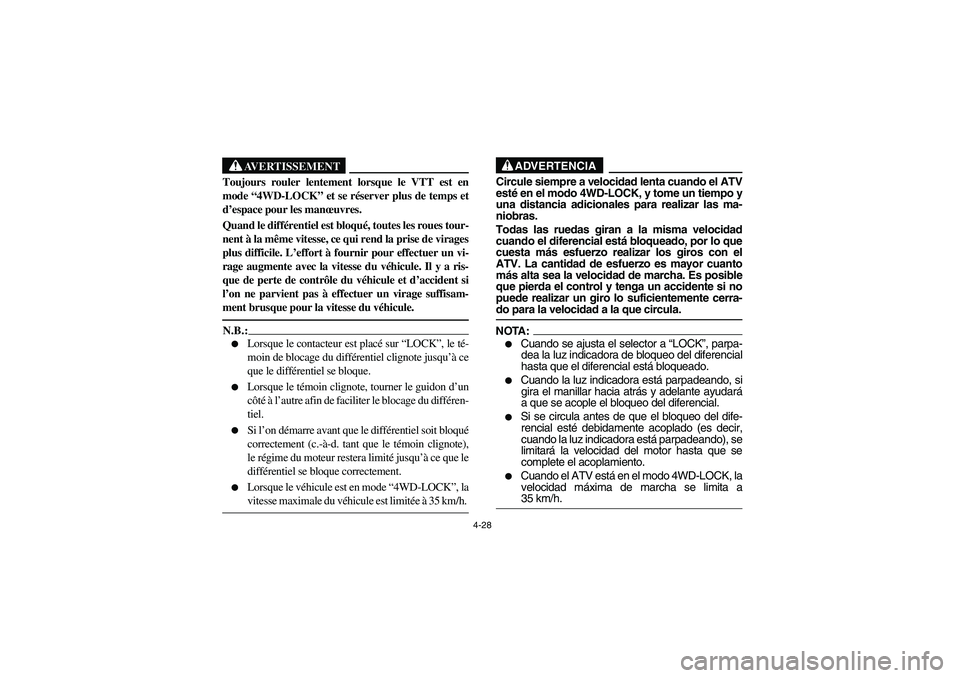

4-28
AVERTISSEMENT
_ Toujours rouler lentement lorsque le VTT est en
mode “4WD-LOCK” et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les roues tour-
nent à la même vitesse, ce qui rend la prise de virages
plus difficile. L’effort à fournir pour effectuer un vi-
rage augmente avec la vitesse du véhicule. Il y a ris-
que de perte de contrôle du véhicule et d’accident si
l’on ne parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. _ N.B.:_

Lorsque le contacteur est placé sur “LOCK”, le té-
moin de blocage du différentiel clignote jusqu’à ce
que le différentiel se bloque.


Lorsque le témoin clignote, tourner le guidon d’un
côté à l’autre afin de faciliter le blocage du différen-
tiel.


Si l’on démarre avant que le différentiel soit bloqué
correctement (c.-à-d. tant que le témoin clignote),
le régime du moteur restera limité jusqu’à ce que le
différentiel se bloque correctement.


Lorsque le véhicule est en mode “4WD-LOCK”, la
vitesse maximale du véhicule est limitée à 35 km/h.
_
ADVERTENCIA
_ Circule siempre a velocidad lenta cuando el ATV
esté en el modo 4WD-LOCK, y tome un tiempo y
una distancia adicionales para realizar las ma-
niobras.
Todas las ruedas giran a la misma velocidad
cuando el diferencial está bloqueado, por lo que
cuesta más esfuerzo realizar los giros con el
ATV. La cantidad de esfuerzo es mayor cuanto
más alta sea la velocidad de marcha. Es posible
que pierda el control y tenga un accidente si no
puede realizar un giro lo suficientemente cerra-
do para la velocidad a la que circula. NOTA:_

Cuando se ajusta el selector a “LOCK”, parpa-
dea la luz indicadora de bloqueo del diferencial
hasta que el diferencial está bloqueado.


Cuando la luz indicadora está parpadeando, si
gira el manillar hacia atrás y adelante ayudará
a que se acople el bloqueo del diferencial.


Si se circula antes de que el bloqueo del dife-
rencial esté debidamente acoplado (es decir,
cuando la luz indicadora está parpadeando), se
limitará la velocidad del motor hasta que se
complete el acoplamiento.


Cuando el ATV está en el modo 4WD-LOCK, la
velocidad máxima de marcha se limita a
35 km/h.
_
U5ND60.book Page 28 Friday, May 10, 2002 12:10 PM

4-29 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
U5ND60.book Page 29 Friday, May 10, 2002 12:10 PM

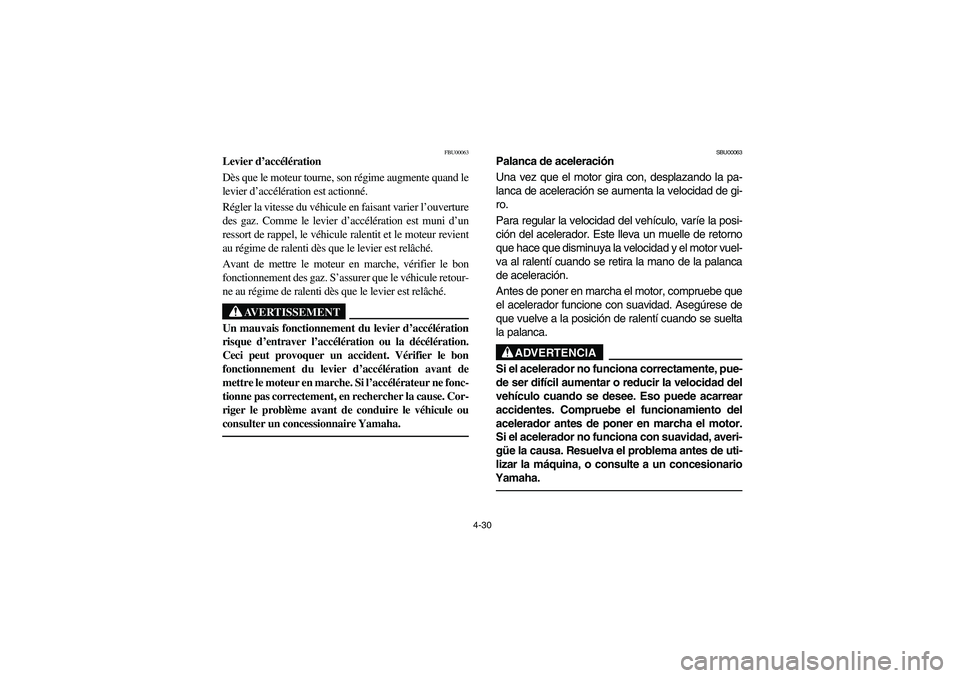

4-30
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
_ Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha. _
U5ND60.book Page 30 Friday, May 10, 2002 12:10 PM

4-31 1. Locknut 2. Adjusting screw
1. Contre-écrou 2. Vis de réglage
1. Contratuerca 2. Tornillo de ajuste
EBU01198
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Turning in the adjusting screw limits
the maximum engine power available and de-
creases the maximum speed of the ATV.
WARNING
_ Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the adjusting screw out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3–5 mm. See page 8-87. _
U5ND60.book Page 31 Friday, May 10, 2002 12:10 PM
