2004 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

10-12

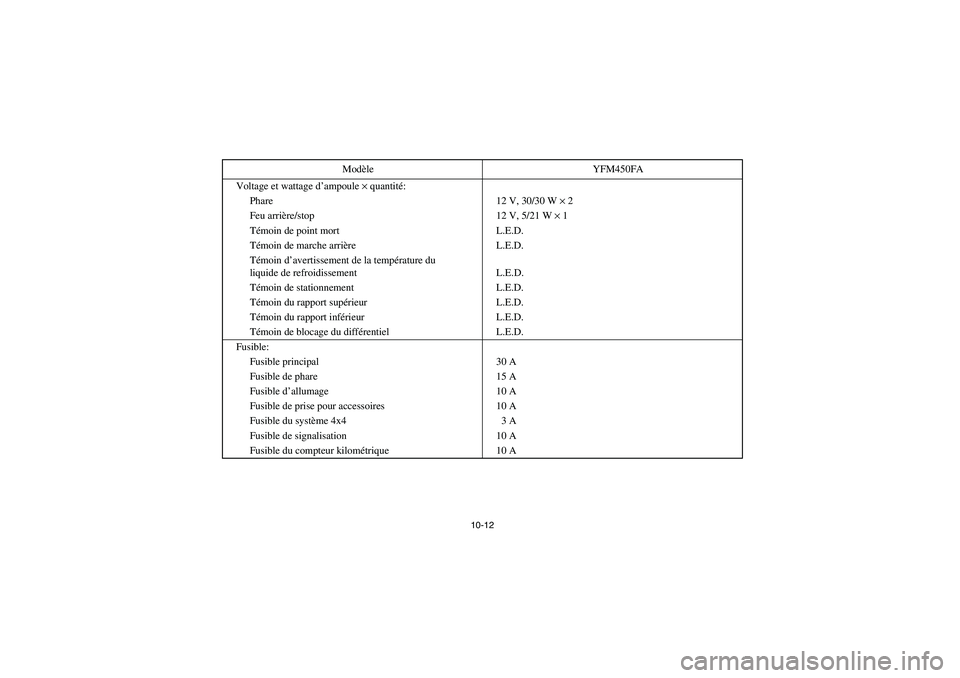

Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Témoin de point mort L.E.D.
Témoin de marche arrière L.E.D.
Témoin d’avertissement de la température du
liquide de refroidissement L.E.D.
Témoin de stationnement L.E.D.
Témoin du rapport supérieur L.E.D.
Témoin du rapport inférieur L.E.D.
Témoin de blocage du différentiel L.E.D.
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système 4x4 3 A
Fusible de signalisation 10 A
Fusible du compteur kilométrique 10 A Modèle YFM450FA
U5ND60.book Page 12 Friday, May 10, 2002 12:10 PM

10-13
SBU00428

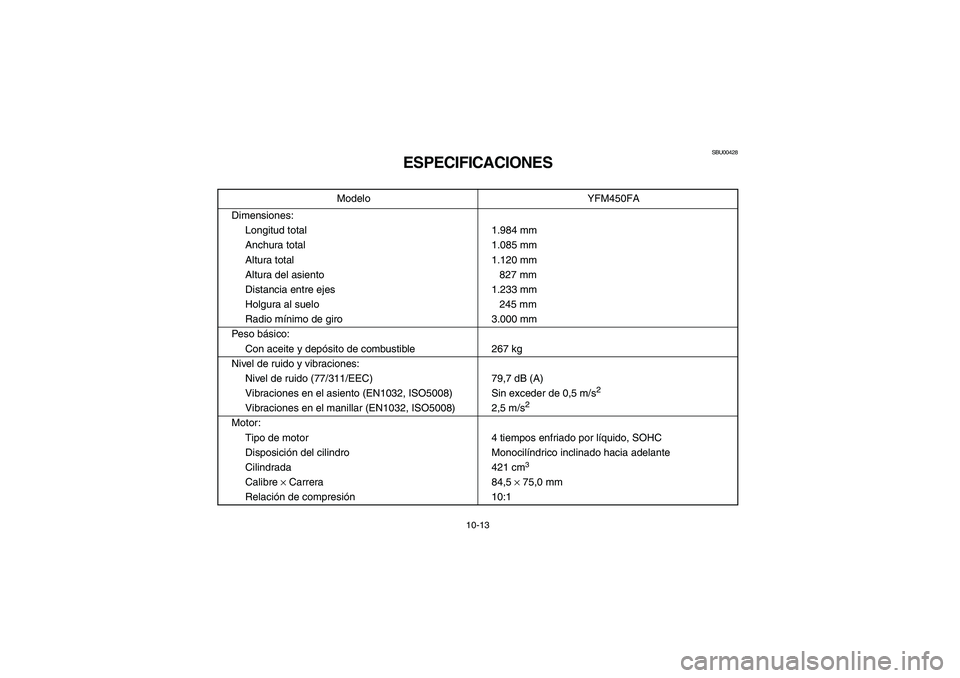

ESPECIFICACIONES
Modelo YFM450FA
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 267 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) 79,7 dB (A)
Vibraciones en el asiento (EN1032, ISO5008) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008) 2,5 m/s
2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 421 cm
3
Calibre
× Carrera 84,5
× 75,0 mm
Relación de compresión 10:1
E-10-S.fm Page 13 Friday, May 10, 2002 6:02 PM

10-14

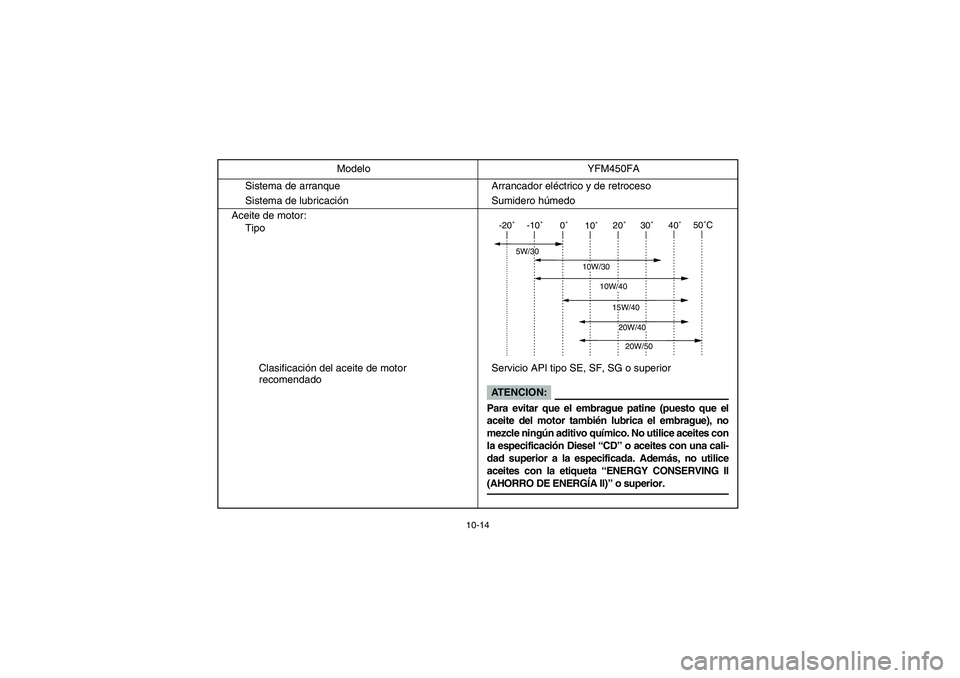

Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
E-10-S.fm Page 14 Friday, May 10, 2002 6:02 PM

10-15

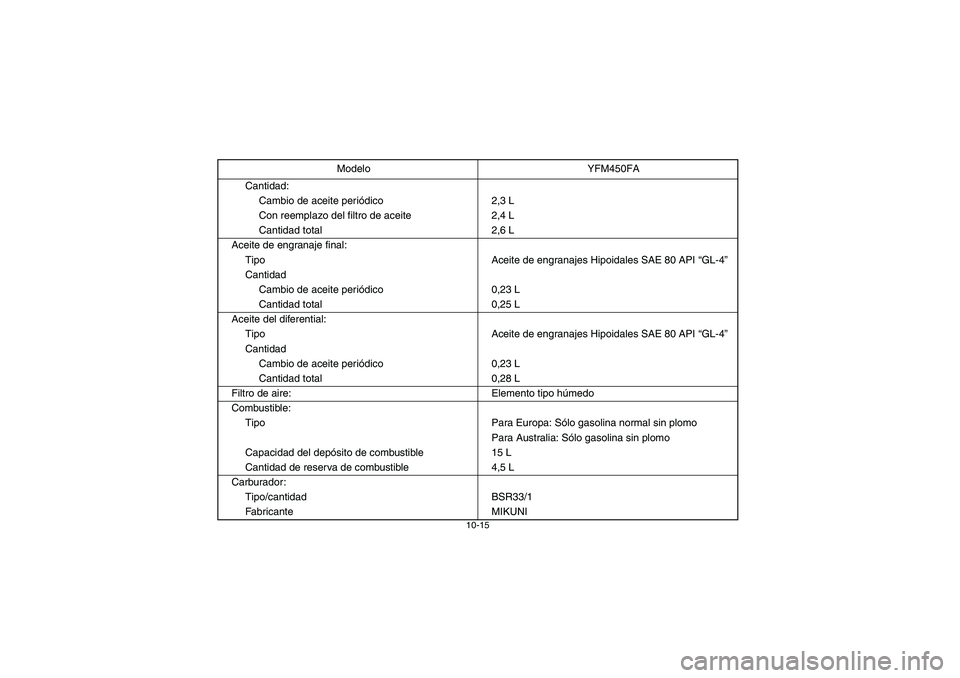

Cantidad:
Cambio de aceite periódico 2,3 L
Con reemplazo del filtro de aceite 2,4 L
Cantidad total 2,6 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,23 L
Cantidad total 0,25 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,23 L
Cantidad total 0,28 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Para Europa: Sólo gasolina normal sin plomo
Para Australia: Sólo gasolina sin plomo
Capacidad del depósito de combustible 15 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM450FA
E-10-S.fm Page 15 Friday, May 10, 2002 6:02 PM

10-16

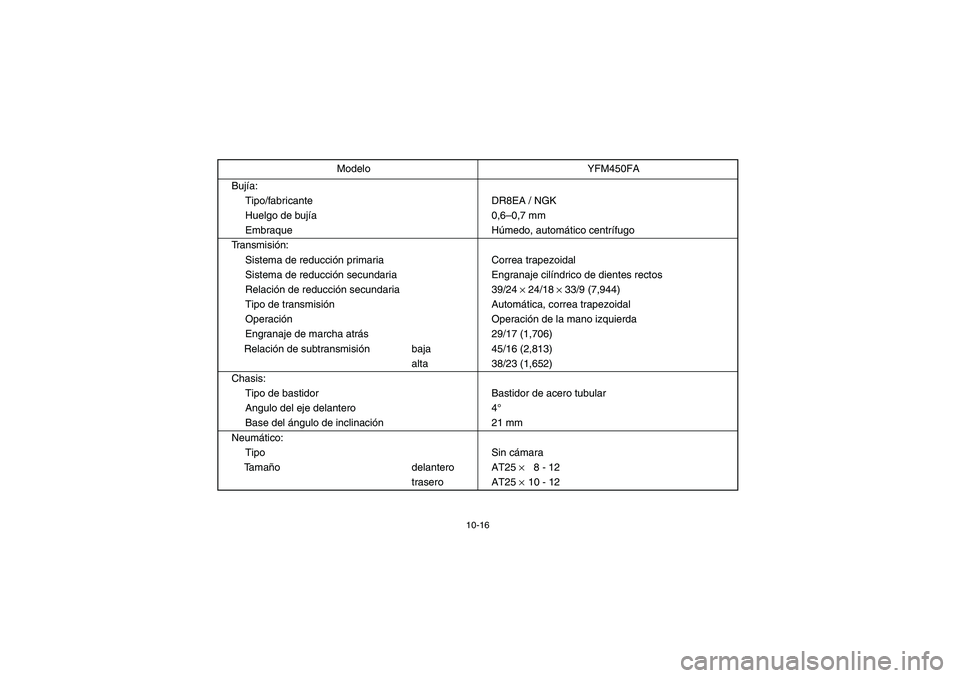

Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm
Embraque Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Engranaje cilíndrico de dientes rectos
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisiónAutomática, correa trapezoidal
OperaciónOperación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión baja 45/16 (2,813)
alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4°
Base del ángulo de inclinación 21 mm
Neumático:
Tipo Sin cámara
Ta m año delantero AT25
× 8 - 12
trasero AT25
×10 - 12 Modelo YFM450FA
E-10-S.fm Page 16 Friday, May 10, 2002 6:02 PM

10-17

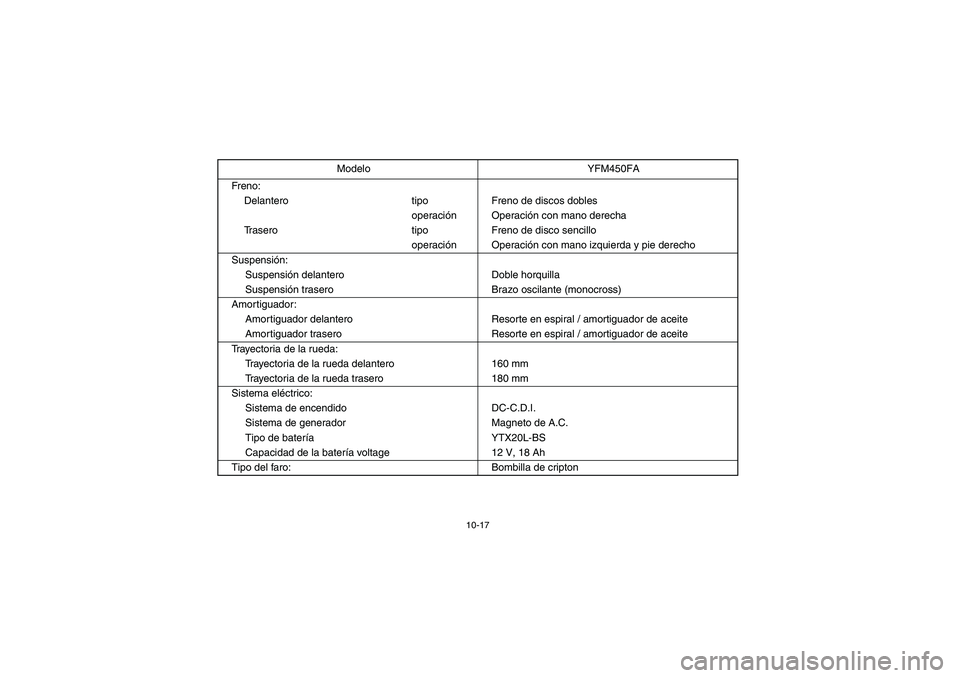

Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160 mm
Trayectoria de la rueda trasero 180 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V, 18 Ah
Tipo del faro: Bombilla de criptonModelo YFM450FA
E-10-S.fm Page 17 Friday, May 10, 2002 6:02 PM

10-18

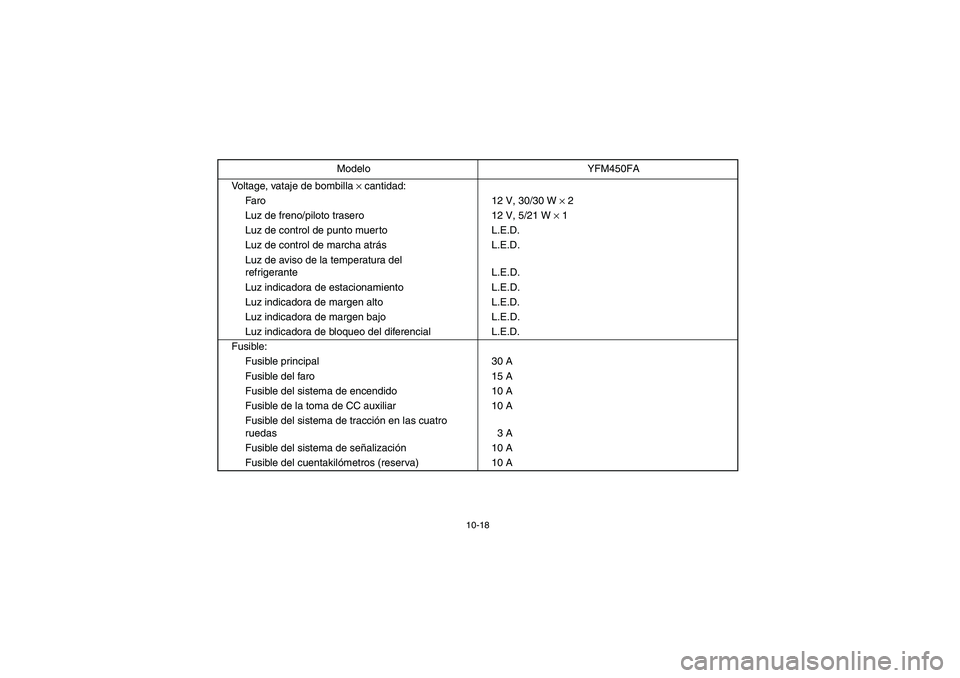

Voltage, vataje de bombilla
× cantidad:
Faro 12 V, 30/30 W
× 2
Luz de freno/piloto trasero 12 V, 5/21 W
× 1
Luz de control de punto muerto L.E.D.
Luz de control de marcha atrás L.E.D.
Luz de aviso de la temperatura del
refrigerante L.E.D.
Luz indicadora de estacionamiento L.E.D.
Luz indicadora de margen alto L.E.D.
Luz indicadora de margen bajo L.E.D.
Luz indicadora de bloqueo del diferencial L.E.D.
Fusible:
Fusible principal 30 A
Fusible del faro 15 A
Fusible del sistema de encendido 10 A
Fusible de la toma de CC auxiliar 10 A
Fusible del sistema de tracción en las cuatro
ruedas 3 A
Fusible del sistema de señalización 10 A
Fusible del cuentakilómetros (reserva) 10 A Modelo YFM450FA
E-10-S.fm Page 18 Friday, May 10, 2002 6:02 PM

11-1
EBU01070

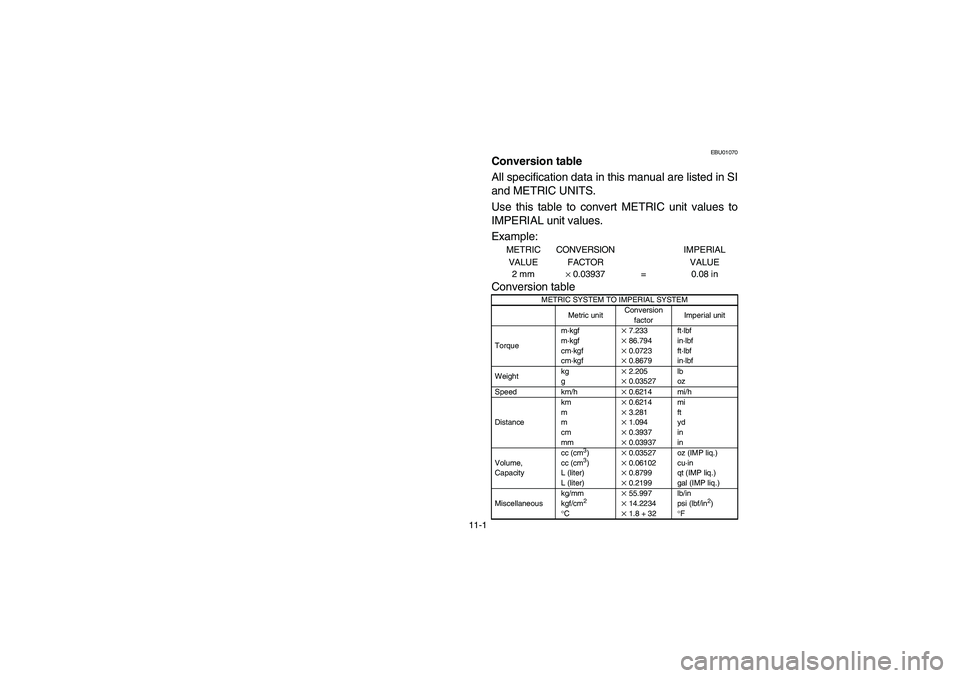

Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
