8-110
FBU01112
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adéquat sous
le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
SBU01112
Desmontaje de una rueda
1. Afloje las tuercas de la rueda.
2. Levante el ATV y coloque un soporte adecuado
debajo del chasis.
3. Quite las tuercas de la rueda.
4. Extraiga la rueda.
U5ND60.book Page 110 Friday, May 10, 2002 12:10 PM

8-111 1. Arrow mark
1. Flèche
1. Marca en forma
1. Tapered nut
1.Écrou conique
1. Tuerca cónica
EBU01121
Wheel installation
1. Install the wheel and the nuts.NOTE:_

Tapered nuts are used for both the front and
rear wheels. Install the nut with its tapered
side towards the wheel.


The arrow mark on the tire must point to-
ward the rotating direction of the wheel.
_2. Lower the ATV so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.
Wheel nut torque:
Front: 64 Nm (6.4 m·kgf)
Rear: 55 Nm (5.5 m·kgf)
U5ND60.book Page 111 Friday, May 10, 2002 12:10 PM

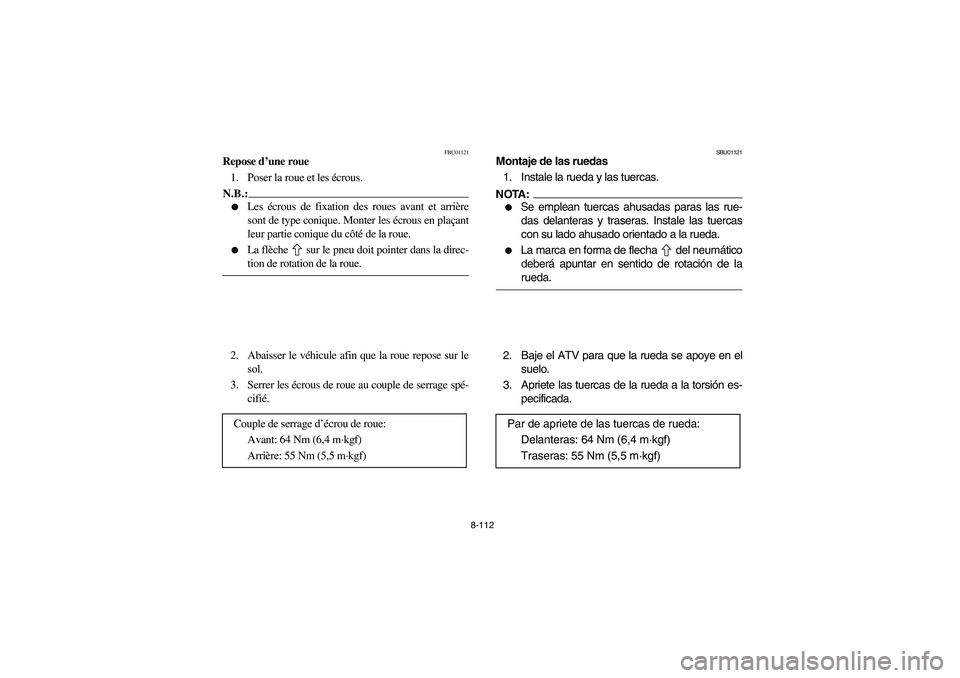

8-112
FBU01121
Repose d’une roue
1. Poser la roue et les écrous.N.B.:_

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur partie conique du côté de la roue.


La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.
_2. Abaisser le véhicule afin que la roue repose sur le
sol.
3. Serrer les écrous de roue au couple de serrage spé-
cifié.
Couple de serrage d’écrou de roue:
Avant: 64 Nm (6,4 m·kgf)
Arrière: 55 Nm (5,5 m·kgf)
SBU01121
Montaje de las ruedas
1. Instale la rueda y las tuercas.NOTA:_

Se emplean tuercas ahusadas paras las rue-
das delanteras y traseras. Instale las tuercas
con su lado ahusado orientado a la rueda.


La marca en forma de flecha del neumático
deberá apuntar en sentido de rotación de la
rueda.
_2. Baje el ATV para que la rueda se apoye en el
suelo.
3. Apriete las tuercas de la rueda a la torsión es-
pecificada.
Par de apriete de las tuercas de rueda:
Delanteras: 64 Nm (6,4 m·kgf)
Traseras: 55 Nm (5,5 m·kgf)
U5ND60.book Page 112 Friday, May 10, 2002 12:10 PM

8-113
EBU00381
Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.
U5ND60.book Page 113 Friday, May 10, 2002 12:10 PM

8-114
FBU00381
Batterie
Cette machine est équipée d’une batterie de type scellé.
Par conséquent, il n’est pas nécessaire de vérifier l’élec-
trolyte ou d’ajouter de l’eau distillée dans la batterie. Si la
batterie semble déchargée, consulter un concessionnaire
Yamaha.ATTENTION:_ Ne jamais essayer de retirer le capuchon d’une cellule
de la batterie. La batterie risquerait d’être endomma-
gée. _
SBU00381
Batería
La batería de esta máquina es de tipo sellado. Por lo
tanto, no es necesario comprobar el nivel del líquido
o añadir agua destilada. Si la batería parece descar-
gada, consulte a un concesionario Yamaha.AT E N C I O N :_ No intente quitar la tapas de los elementos de la
batería. Podría dañar la batería. _
U5ND60.book Page 114 Friday, May 10, 2002 12:10 PM

8-115
WARNING
Battery electrolyte is poisonous and danger-
ous, causing severe burns, etc. It contains sul-
furic acid. Avoid contact with skin, eyes or
clothing.
Antidote:

EXTERNAL: Flush with water.


lNTERNAL: Drink large quantities of water
or milk. Follow with milk of magnesia, beat-
en egg or vegetable oil. Call a physician
immediately.


EYES: Flush with water for 15 minutes and
get prompt medical attention.
Batteries produce explosive gases. Keep
sparks, flame, cigarettes or other sources of
ignition away. Ventilate when charging or us-
ing in an enclosed space. Always shield your
eyes when working near batteries.
KEEP OUT OF REACH OF CHILDREN.
U5ND60.book Page 115 Friday, May 10, 2002 12:10 PM

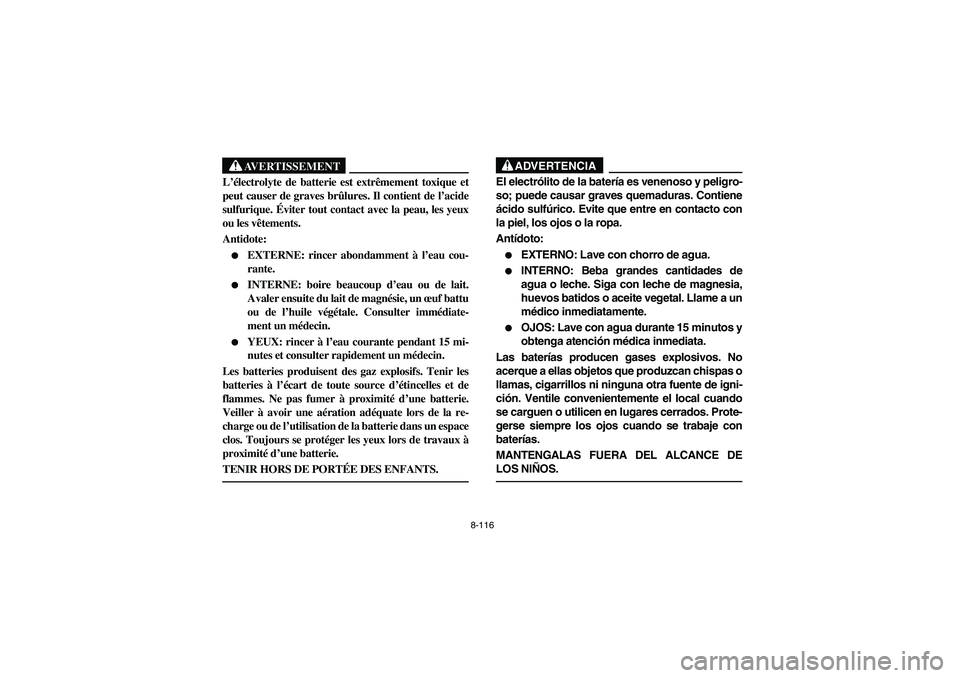

8-116
AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:

EXTERNE: rincer abondamment à l’eau cou-
rante.


INTERNE: boire beaucoup d’eau ou de lait.
Avaler ensuite du lait de magnésie, un œuf battu
ou de l’huile végétale. Consulter immédiate-
ment un médecin.


YEUX: rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir les
batteries à l’écart de toute source d’étincelles et de
flammes. Ne pas fumer à proximité d’une batterie.
Veiller à avoir une aération adéquate lors de la re-
charge ou de l’utilisation de la batterie dans un espace
clos. Toujours se protéger les yeux lors de travaux à
proximité d’une batterie.
TENIR HORS DE PORTÉE DES ENFANTS.
_
ADVERTENCIA
_ El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:

EXTERNO: Lave con chorro de agua.


INTERNO: Beba grandes cantidades de
agua o leche. Siga con leche de magnesia,
huevos batidos o aceite vegetal. Llame a un
médico inmediatamente.


OJOS: Lave con agua durante 15 minutos y
obtenga atención médica inmediata.
Las baterías producen gases explosivos. No
acerque a ellas objetos que produzcan chispas o
llamas, cigarrillos ni ninguna otra fuente de igni-
ción. Ventile convenientemente el local cuando
se carguen o utilicen en lugares cerrados. Prote-
gerse siempre los ojos cuando se trabaje con
baterías.
MANTENGALAS FUERA DEL ALCANCE DE
LOS NIÑOS.
_
U5ND60.book Page 116 Friday, May 10, 2002 12:10 PM

8-117
EBU00385
Battery maintenance
1. When the machine is not used for a month or
longer, remove the battery and store it in a
cool, dark place. Completely recharge the
battery before reinstallation.CAUTION:
A special battery charger (constant voltage/
ampere or constant voltage) is required for re-
charging a sealed-type battery. Using a con-
ventional battery charger may shorten the
battery life.2. Always make sure the connections are cor-
rect when putting the battery back in the ma-
chine.
