2003 YAMAHA BIG BEAR PRO 400 Notices Demploi (in French)

8-76
FBU00834
Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et les leviers de frein. Lorsque son réglage est
correct, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00834
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno y las palancas del freno, está
correctamente ajustado cuando la luz de freno se
enciende justo antes de que tenga efecto la frenada.
Si es necesario, ajuste el interruptor de la luz de fre-
no del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección
b.
EE.book Page 76 Monday, June 18, 2001 10:18 AM

8-77 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
EBU00346
Clutch adjustment
1. Loosen the locknut.
2. Slowly turn the adjusting bolt counterclock-
wise until resistance is felt. Then, turn it 1/8
turn clockwise.
3. Tighten the locknut to specification.NOTE:Turn the adjusting bolt counterclockwise to de-
crease the clutch free play and turn it clockwise to
increase the free play.
Tightening torque:
15 Nm (1.5 m·kgf)
EE.book Page 77 Monday, June 18, 2001 10:18 AM

8-78
FBU00346
Réglage de l’embrayage
1. Desserrer le contre-écrou.
2. Tourner lentement le boulon de réglage dans le
sens inverse des aiguilles d’une montre jusqu’à ce
qu’une résistance se fasse sentir. Le tourner ensuite
de 1/8 de tour dans le sens des aiguilles d’une mon-
tre.
3. Serrer le contre-écrou au couple indiqué.N.B.:_ Tourner le boulon de réglage dans le sens inverse des
aiguilles d’une montre pour réduire le jeu de l’embrayage
et dans le sens des aiguilles d’une montre pour l’augmen-
ter. _
Couple de serrage:
15 Nm (1,5 m·kgf)
SBU00346
Ajuste del embrague
1. Afloje la contratuerca.
2. Haga girar lentamente el perno de ajuste en el
sentido contrario al de las agujas del reloj hasta
notar cierta resistencia. A continuación, gire 1/8
de vuelta en el sentido de las agujas del reloj.
3. Apriete la contratuerca al par prescrito.NOTA:Gire el perno de ajuste en el sentido de las agujas
del reloj para aumentar el juego libre del embrague y
en sentido contrario para reducirlo.
Par de apriete:
15 Nm (1,5 m·kgf)
EE.book Page 78 Monday, June 18, 2001 10:18 AM

8-79
EBU00570
Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
EBU00652
Brake and shift pedal/brake lever lubrication
Lubricate the pivoting parts of each lever and ped-
al.Recommended lubricant:
Engine oil
Recommended lubricant:
Engine oil
EE.book Page 79 Monday, June 18, 2001 10:18 AM

8-80
FBU00570
Contrôle et lubrification des câbles
AVERTISSEMENT
_ Contrôler régulièrement les câbles et les remplacer
s’ils sont endommagés. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures. _Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
FBU00652
Lubrification du levier de frein et des pédales de frein
et de sélection
Lubrifier les points pivotants de chaque levier et pédale. Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Huile de moteur
SBU00570
Inspección y lubricación de los cables
ADVERTENCIA
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables también
pueden pelarse o dañarse. La operación de los
controles podría restringirse, lo cual puede ser
causa de un accidente o de heridas.Lubrique los cables interiores y los extremos de los
cables. Si los cables no operan con suavidad, solicite
a un concesionario Yamaha que los reemplace.
SBU00652
Lubricación del pedal del freno y de cambios/
palanca del freno
Lubrique las partes pivotantes de cada palanca y pe-
dal.Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Aceite de motor
EE.book Page 80 Monday, June 18, 2001 10:18 AM

8-81

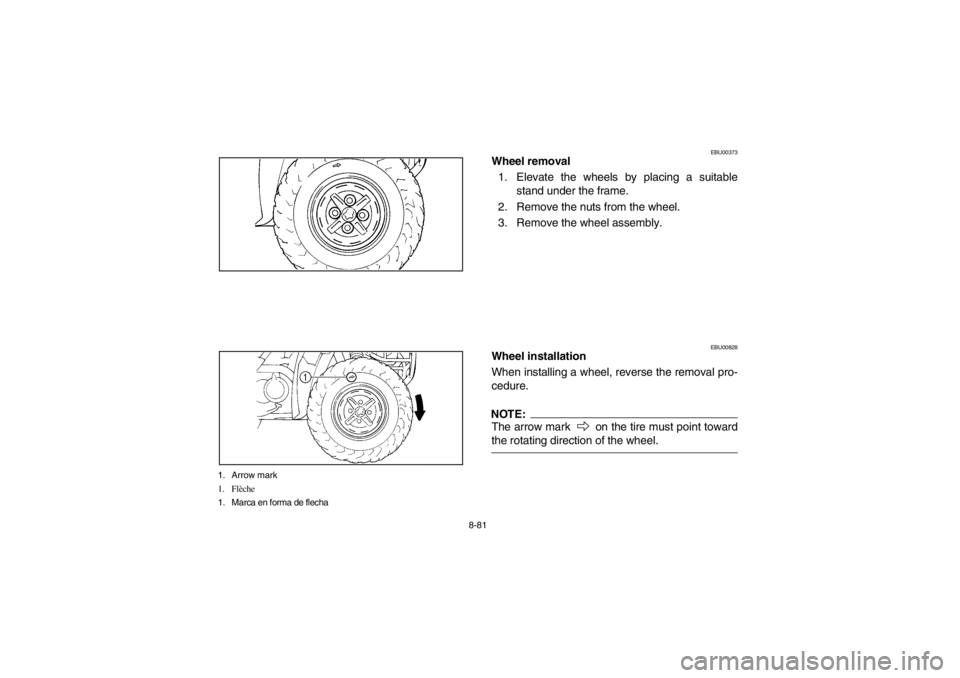

1. Arrow mark
1. Flèche
1. Marca en forma de flecha
EBU00373
Wheel removal
1. Elevate the wheels by placing a suitable
stand under the frame.
2. Remove the nuts from the wheel.
3. Remove the wheel assembly.
EBU00828
Wheel installation
When installing a wheel, reverse the removal pro-
cedure.NOTE:_ The arrow mark
on the tire must point toward
the rotating direction of the wheel.
_
EE.book Page 81 Monday, June 18, 2001 10:18 AM

8-82
FBU00373
Dépose des roues
1. Surélever la roue en plaçant un support adéquat
sous le cadre.
2. Retirer les écrous de la roue.
3. Démonter l’ensemble roue.
FBU00828
Repose des roues
Pour remettre la roue en place, suivre les étapes de la dé-
pose dans l’ordre inverse.N.B.:_ La flèche
du pneu doit pointer dans le sens de rota-
tion de la roue.
_
SBU00373
Desmontaje de una rueda
1. Levante la ruedas colocando un soporte ade-
cuado debajo del chasis.
2. Quite las tuercas de rueda.
3. Desmonte el conjunto rueda.
SBU00828
Montaje de las ruedas
Para instalar una rueda, invierta el procedimiento de
extracción.NOTA:_ La marca en forma de flecha
del neumático de-
berá apuntar en sentido de rotación de la rueda.
_
EE.book Page 82 Monday, June 18, 2001 10:18 AM

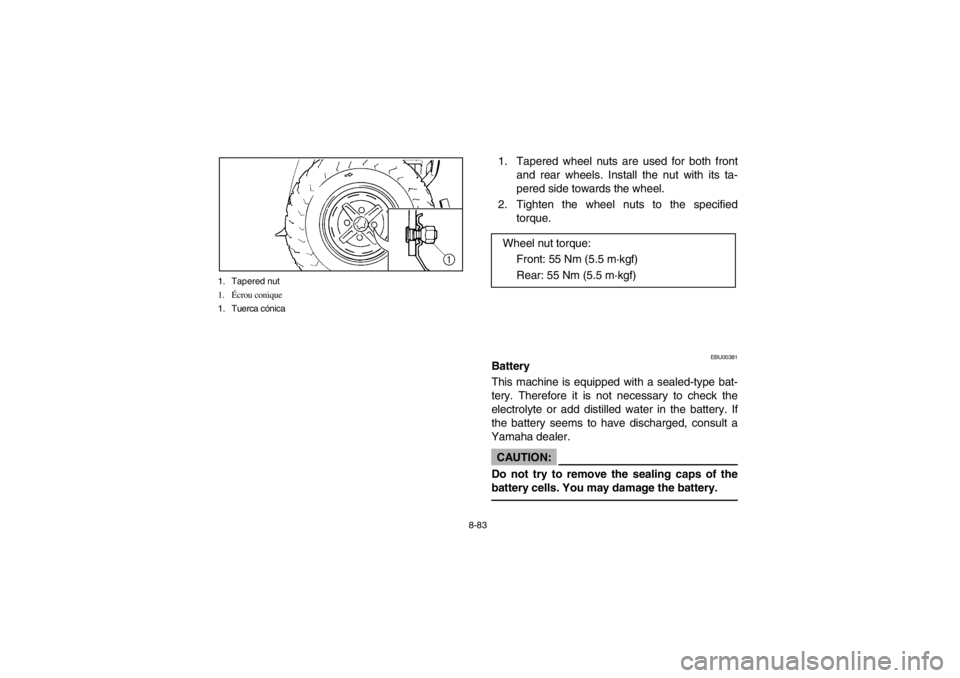

8-83 1. Tapered nut
1.Écrou conique
1. Tuerca cónica
1. Tapered wheel nuts are used for both front
and rear wheels. Install the nut with its ta-
pered side towards the wheel.
2. Tighten the wheel nuts to the specified
torque.
EBU00381
Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.Wheel nut torque:
Front: 55 Nm (5.5 m·kgf)
Rear: 55 Nm (5.5 m·kgf)
