4074-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)■

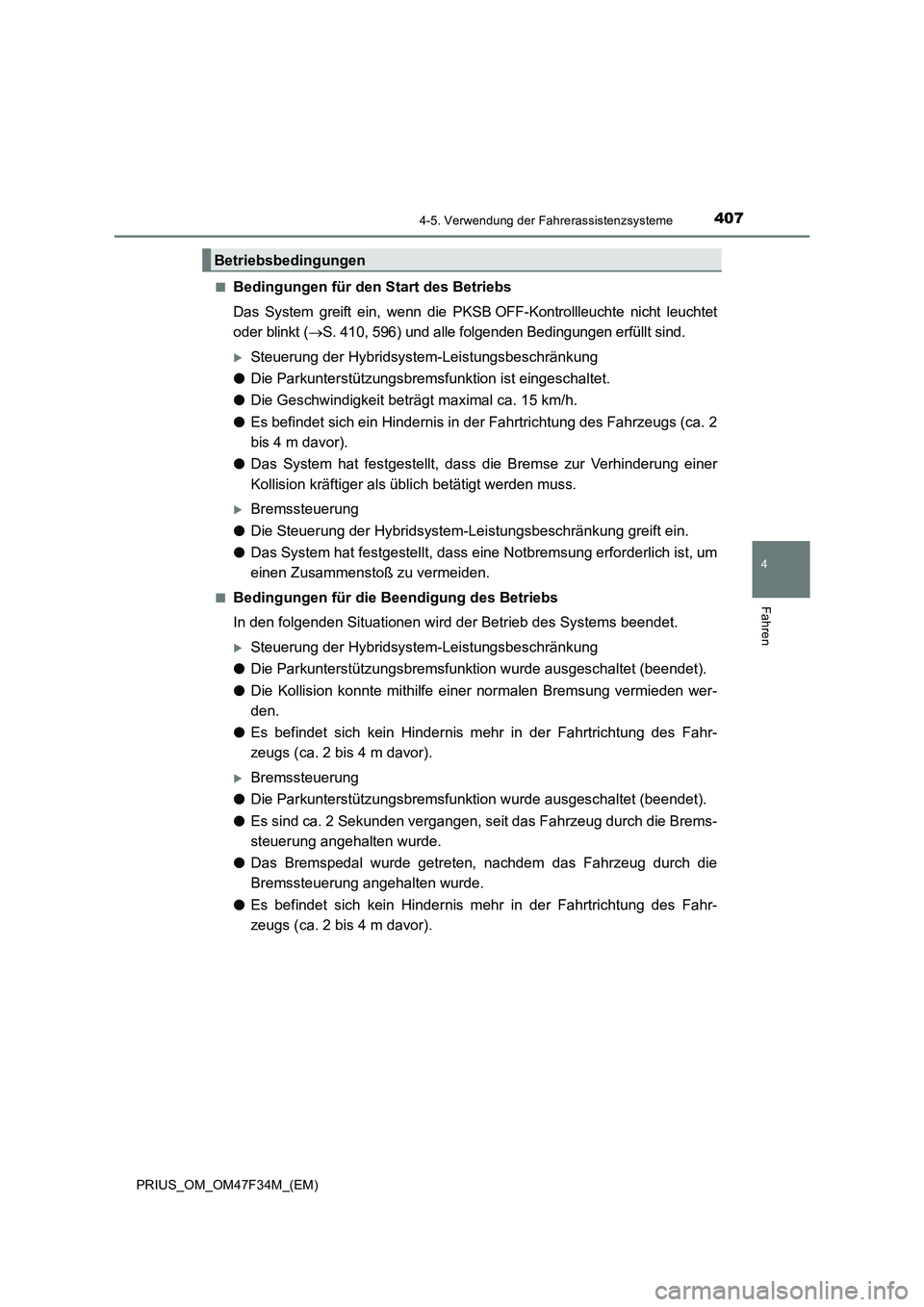

Bedingungen für den Start des Betriebs
Das System greift ein, wenn die PKSB OFF-Kontrollleuchte nicht leuchtet
oder blinkt (S. 410, 596) und alle folgenden Bedingungen erfüllt sind.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Die Parkunterstützungsbremsfunktion ist eingeschaltet.
●Die Geschwindigkeit beträgt maximal ca. 15 km/h.
●Es befindet sich ein Hindernis in der Fahrtrichtung des Fahrzeugs (ca. 2
bis 4 m davor).
●Das System hat festgestellt, dass die Bremse zur Verhinderung einer
Kollision kräftiger als üblich betätigt werden muss.
Bremssteuerung
●Die Steuerung der Hybridsystem-Leistungsbeschränkung greift ein.
●Das System hat festgestellt, dass eine Notbremsung erforderlich ist, um
einen Zusammenstoß zu vermeiden.
■Bedingungen für die Beendigung des Betriebs
In den folgenden Situationen wird der Betrieb des Systems beendet.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Die Parkunterstützungsbremsfunktion wurde ausgeschaltet (beendet).
●Die Kollision konnte mithilfe einer normalen Bremsung vermieden wer-
den.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (ca. 2 bis 4 m davor).
Bremssteuerung
●Die Parkunterstützungsbremsfunktion wurde ausgeschaltet (beendet).
●Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die Brems-
steuerung angehalten wurde.
●Das Bremspedal wurde getreten, nachdem das Fahrzeug durch die
Bremssteuerung angehalten wurde.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (ca. 2 bis 4 m davor).
Betriebsbedingungen

4084-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

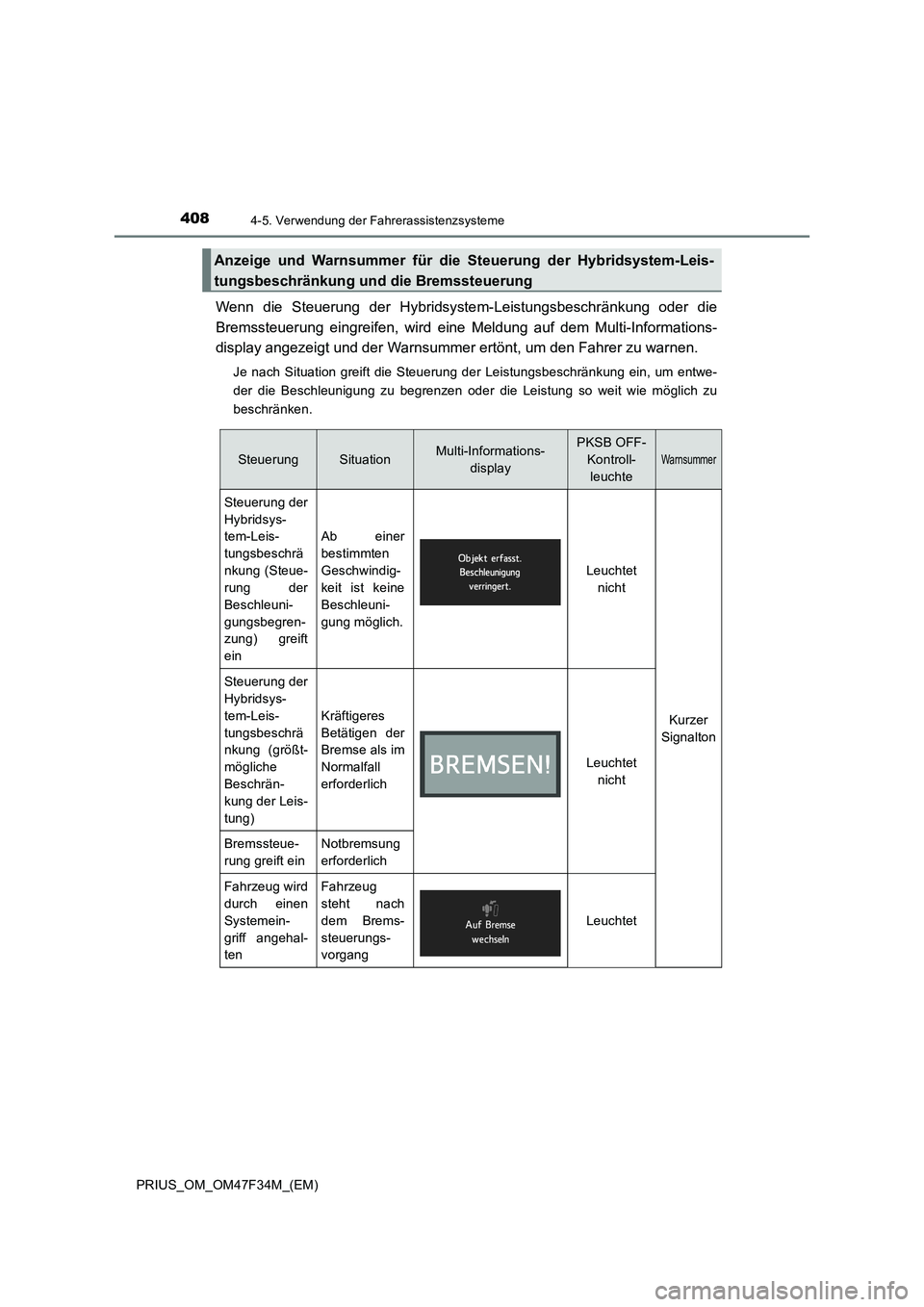

Wenn die Steuerung der Hybridsystem-Leistungsbeschränkung oder die
Bremssteuerung eingreifen, wird eine Meldung auf dem Multi-Informations-
display angezeigt und der Warnsummer ertönt, um den Fahrer zu warnen.
Je nach Situation greift die Steuerung der Leistungsbeschränkung ein, um entwe-
der die Beschleunigung zu begrenzen oder die Leistung so weit wie möglich zu
beschränken.
Anzeige und Warnsummer für die Steuerung der Hybridsystem-Leis-
tungsbeschränkung und die Bremssteuerung
SteuerungSituationMulti-Informations-
display
PKSB OFF-
Kontroll-
leuchte
Warnsummer
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung (Steue-
rung der
Beschleuni-
gungsbegren-
zung) greift
ein
Ab einer
bestimmten
Geschwindig-
keit ist keine
Beschleuni-
gung möglich.
Leuchtet
nicht
Kurzer
Signalton
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung (größt-
mögliche
Beschrän-
kung der Leis-
tung)
Kräftigeres
Betätigen der
Bremse als im
Normalfall
erforderlich
Leuchtet
nicht
Bremssteue-
rung greift ein
Notbremsung
erforderlich
Fahrzeug wird
durch einen
Systemein-
griff angehal-
ten
Fahrzeug
steht nach
dem Brems-
steuerungs-
vorgang
Leuchtet

4094-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)

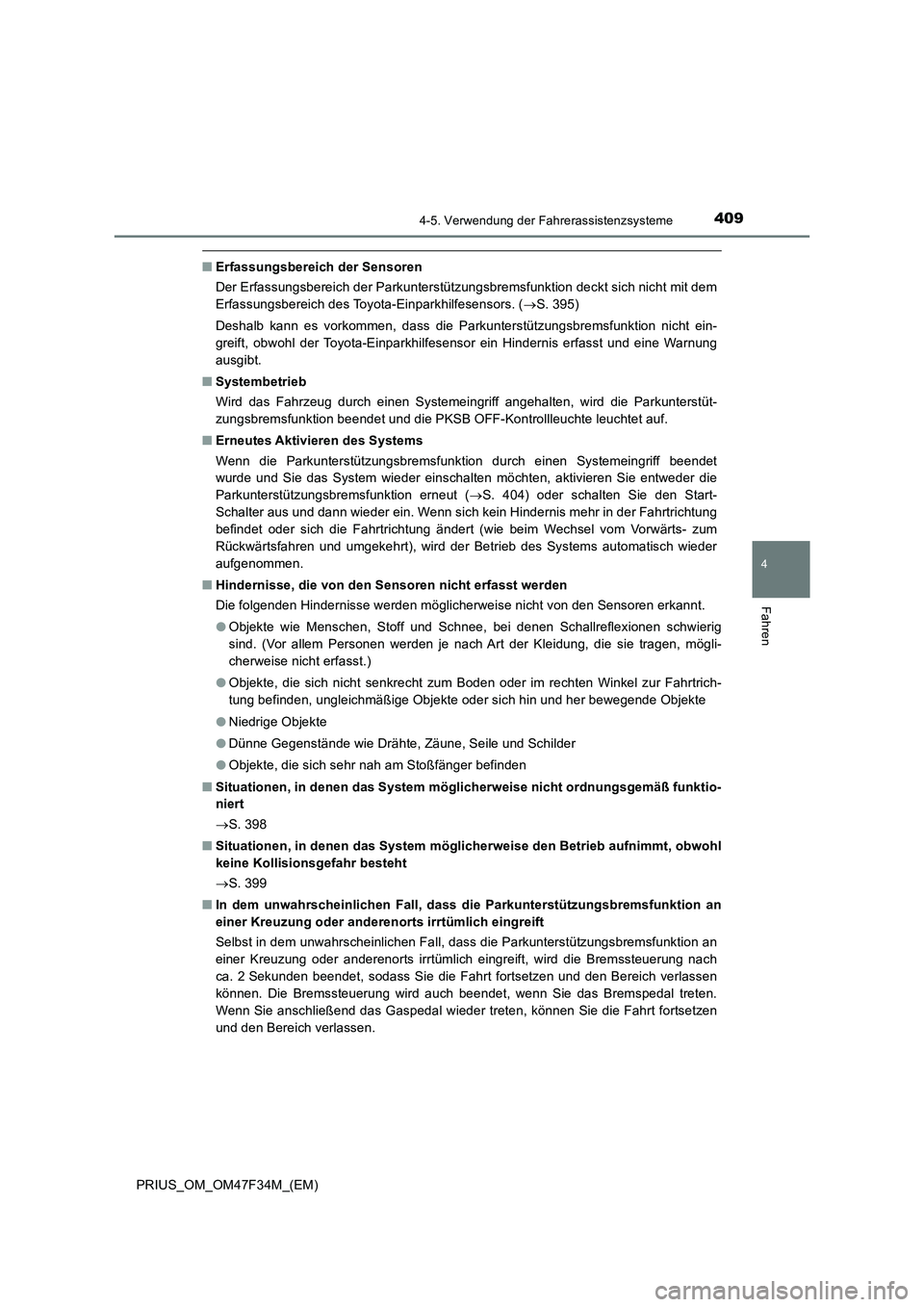

■Erfassungsbereich der Sensoren
Der Erfassungsbereich der Parkunterstützungsbremsfunktion deckt sich nicht mit dem
Erfassungsbereich des Toyota-Einparkhilfesensors. (S. 395)
Deshalb kann es vorkommen, dass die Parkunterstützungsbremsfunktion nicht ein-
greift, obwohl der Toyota-Einparkhilfesensor ein Hindernis erfasst und eine Warnung
ausgibt.
■Systembetrieb
Wird das Fahrzeug durch einen Systemeingriff angehalten, wird die Parkunterstüt-
zungsbremsfunktion beendet und die PKSB OFF-Kontrollleuchte leuchtet auf.
■Erneutes Aktivieren des Systems
Wenn die Parkunterstützungsbremsfunktion durch einen Systemeingriff beendet
wurde und Sie das System wieder einschalten möchten, aktivieren Sie entweder die
Parkunterstützungsbremsfunktion erneut (S. 404) oder schalten Sie den Start-
Schalter aus und dann wieder ein. Wenn sich kein Hindernis mehr in der Fahrtrichtung
befindet oder sich die Fahrtrichtung ändert (wie beim Wechsel vom Vorwärts- zum
Rückwärtsfahren und umgekehrt), wird der Betrieb des Systems automatisch wieder
aufgenommen.
■Hindernisse, die von den Sensoren nicht erfasst werden
Die folgenden Hindernisse werden möglicherweise nicht von den Sensoren erkannt.
●Objekte wie Menschen, Stoff und Schnee, bei denen Schallreflexionen schwierig
sind. (Vor allem Personen werden je nach Art der Kleidung, die sie tragen, mögli-
cherweise nicht erfasst.)
●Objekte, die sich nicht senkrecht zum Boden oder im rechten Winkel zur Fahrtrich-
tung befinden, ungleichmäßige Objekte oder sich hin und her bewegende Objekte
●Niedrige Objekte
●Dünne Gegenstände wie Drähte, Zäune, Seile und Schilder
●Objekte, die sich sehr nah am Stoßfänger befinden
■Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
S. 398
■Situationen, in denen das System möglicherweise den Betrieb aufnimmt, obwohl
keine Kollisionsgefahr besteht
S. 399
■In dem unwahrscheinlichen Fall, dass die Parkunterstützungsbremsfunktion an
einer Kreuzung oder anderenorts irrtümlich eingreift
Selbst in dem unwahrscheinlichen Fall, dass die Parkunterstützungsbremsfunktion an
einer Kreuzung oder anderenorts irrtümlich eingreift, wird die Bremssteuerung nach
ca. 2 Sekunden beendet, sodass Sie die Fahrt fortsetzen und den Bereich verlassen
können. Die Bremssteuerung wird auch beendet, wenn Sie das Bremspedal treten.
Wenn Sie anschließend das Gaspedal wieder treten, können Sie die Fahrt fortsetzen
und den Bereich verlassen.

4104-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

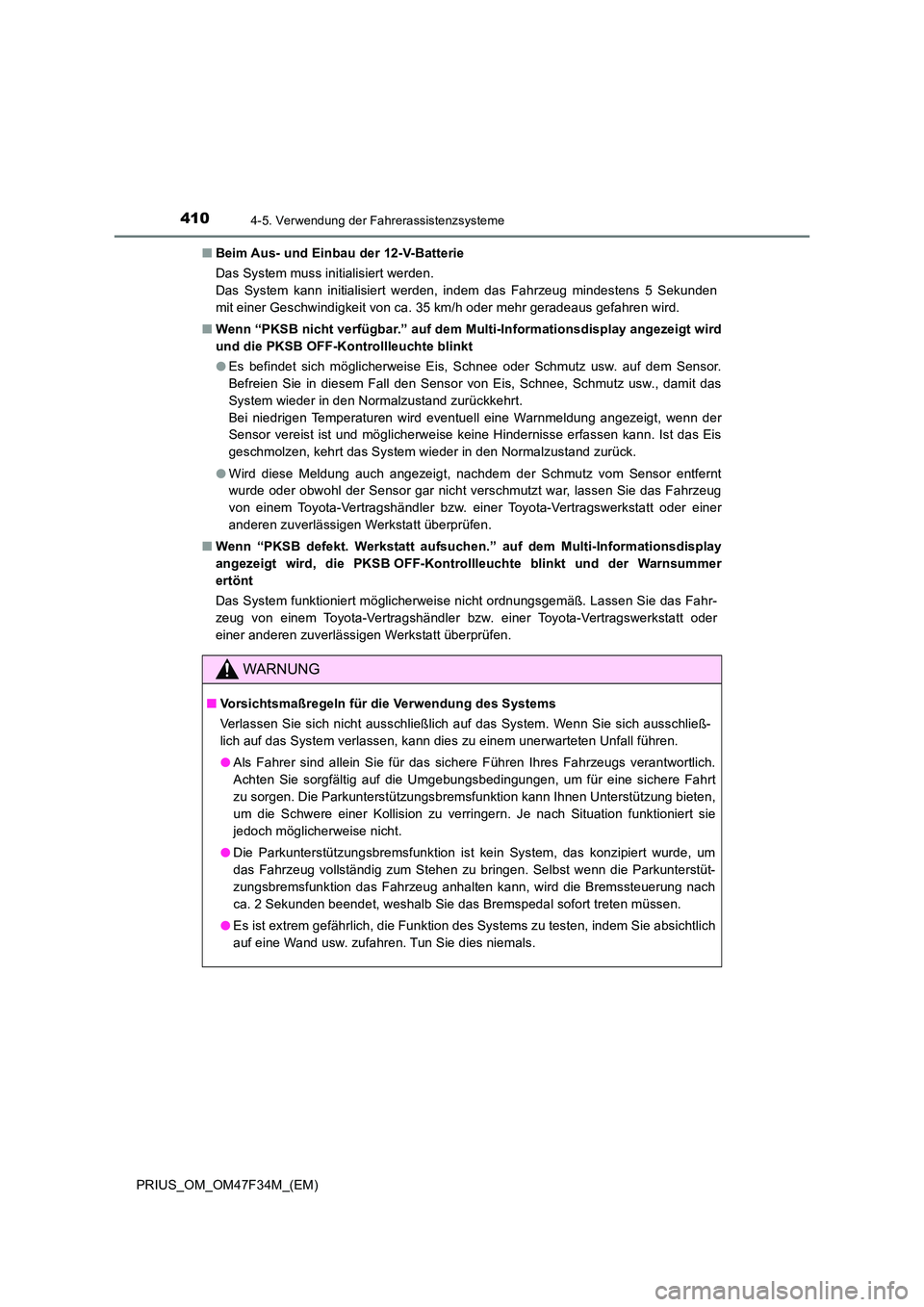

■ Beim Aus- und Einbau der 12-V-Batterie
Das System muss initialisiert werden.
Das System kann initialisiert werden, indem das Fahrzeug mindestens 5 Sekunden
mit einer Geschwindigkeit von ca. 35 km/h oder mehr geradeaus gefahren wird.
■ Wenn “PKSB nicht verfügbar.” auf dem Multi-Informationsdisplay angezeigt wird
und die PKSB OFF-Kontrollleuchte blinkt
● Es befindet sich möglicherweise Eis, Schnee oder Schmutz usw. auf dem Sensor.
Befreien Sie in diesem Fall den Sensor von Eis, Schnee, Schmutz usw., damit das
System wieder in den Normalzustand zurückkehrt.
Bei niedrigen Temperaturen wird eventuell eine Warnmeldung angezeigt, wenn der
Sensor vereist ist und möglicherweise keine Hindernisse erfassen kann. Ist das Eis
geschmolzen, kehrt das System wieder in den Normalzustand zurück.
● Wird diese Meldung auch angezeigt, nachdem der Schmutz vom Sensor entfernt
wurde oder obwohl der Sensor gar nicht verschmutzt war, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
■ Wenn “PKSB defekt. Werkstatt aufsuchen.” auf dem Multi-Informationsdisplay
angezeigt wird, die PKSB OFF-Kontrollleuchte blinkt und der Warnsummer
ertönt
Das System funktioniert möglicherweise nicht ordnungsgemäß. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
WARNUNG
■ Vorsichtsmaßregeln für die Verwendung des Systems
Verlassen Sie sich nicht ausschließlich auf das System. Wenn Sie sich ausschließ-
lich auf das System verlassen, kann dies zu einem unerwarteten Unfall führen.
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Achten Sie sorgfältig auf die Umgebungsbedingungen, um für eine sichere Fahrt
zu sorgen. Die Parkunterstützungsbremsfunktion kann Ihnen Unterstützung bieten,
um die Schwere einer Kollision zu verringern. Je nach Situation funktioniert sie
jedoch möglicherweise nicht.
● Die Parkunterstützungsbremsfunktion ist kein System, das konzipiert wurde, um
das Fahrzeug vollständig zum Stehen zu bringen. Selbst wenn die Parkunterstüt-
zungsbremsfunktion das Fahrzeug anhalten kann, wird die Bremssteuerung nach
ca. 2 Sekunden beendet, weshalb Sie das Bremspedal sofort treten müssen.
● Es ist extrem gefährlich, die Funktion des Systems zu testen, indem Sie absichtlich
auf eine Wand usw. zufahren. Tun Sie dies niemals.

4114-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)

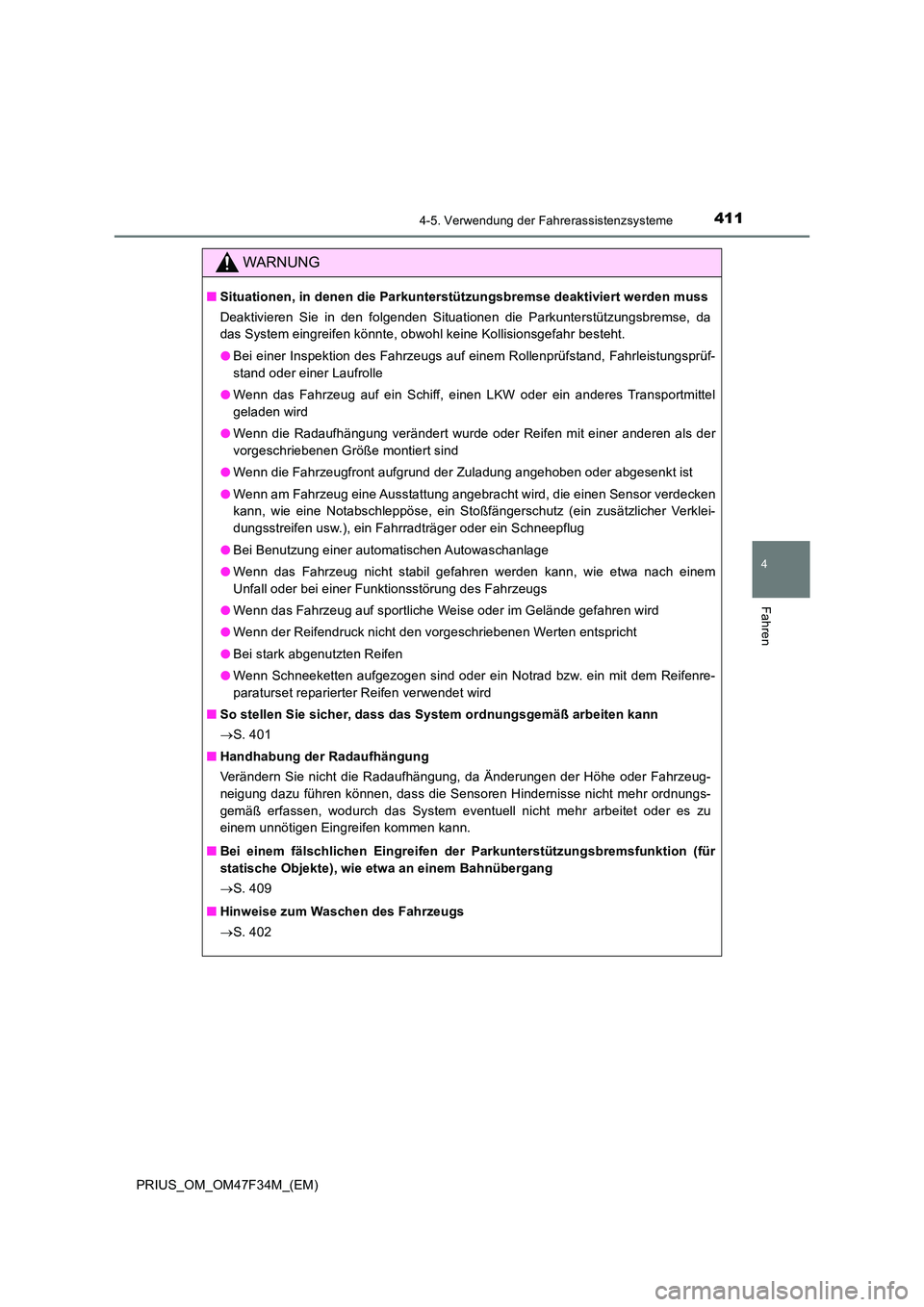

WARNUNG
■Situationen, in denen die Parkunterstützungsbremse deaktiviert werden muss
Deaktivieren Sie in den folgenden Situationen die Parkunterstützungsbremse, da
das System eingreifen könnte, obwohl keine Kollisionsgefahr besteht.
● Bei einer Inspektion des Fahrzeugs auf einem Rollenprüfstand, Fahrleistungsprüf-
stand oder einer Laufrolle
● Wenn das Fahrzeug auf ein Schiff, einen LKW oder ein anderes Transportmittel
geladen wird
● Wenn die Radaufhängung verändert wurde oder Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind
● Wenn die Fahrzeugfront aufgrund der Zuladung angehoben oder abgesenkt ist
● Wenn am Fahrzeug eine Ausstattung angebracht wird, die einen Sensor verdecken
kann, wie eine Notabschleppöse, ein Stoßfängerschutz (ein zusätzlicher Verklei-
dungsstreifen usw.), ein Fahrradträger oder ein Schneepflug
● Bei Benutzung einer automatischen Autowaschanlage
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
● Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
● Wenn der Reifendruck nicht den vorgeschriebenen Werten entspricht
● Bei stark abgenutzten Reifen
● Wenn Schneeketten aufgezogen sind oder ein Notrad bzw. ein mit dem Reifenre-
paraturset reparierter Reifen verwendet wird
■ So stellen Sie sicher, dass das System ordnungsgemäß arbeiten kann
 S. 401
■ Handhabung der Radaufhängung
Verändern Sie nicht die Radaufhängung, da Änderungen der Höhe oder Fahrzeug-
neigung dazu führen können, dass die Sensoren Hindernisse nicht mehr ordnungs-
gemäß erfassen, wodurch das System eventuell nicht mehr arbeitet oder es zu
einem unnötigen Eingreifen kommen kann.
■ Bei einem fälschlichen Eingreifen der Parkunterstützungsbremsfunktion (für
statische Objekte), wie etwa an einem Bahnübergang
 S. 409
■ Hinweise zum Waschen des Fahrzeugs
 S. 402

4124-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

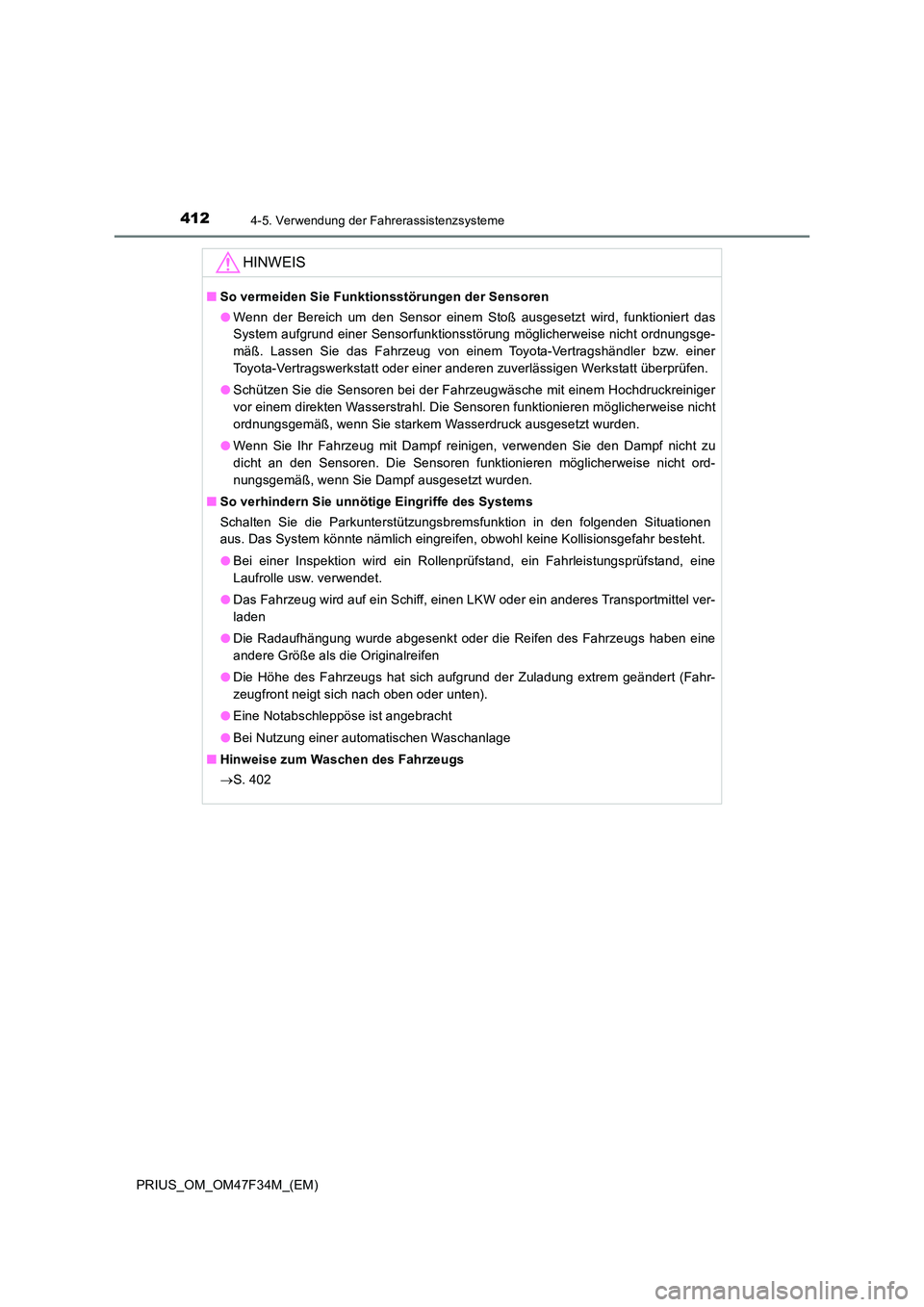

HINWEIS
■So vermeiden Sie Funktionsstörungen der Sensoren
● Wenn der Bereich um den Sensor einem Stoß ausgesetzt wird, funktioniert das
System aufgrund einer Sensorfunktionsstörung möglicherweise nicht ordnungsge-
mäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
● Schützen Sie die Sensoren bei der Fahrzeugwäsche mit einem Hochdruckreiniger
vor einem direkten Wasserstrahl. Die Sensoren funktionieren möglicherweise nicht
ordnungsgemäß, wenn Sie starkem Wasserdruck ausgesetzt wurden.
● Wenn Sie Ihr Fahrzeug mit Dampf reinigen, verwenden Sie den Dampf nicht zu
dicht an den Sensoren. Die Sensoren funktionieren möglicherweise nicht ord-
nungsgemäß, wenn Sie Dampf ausgesetzt wurden.
■ So verhindern Sie unnötige Eingriffe des Systems
Schalten Sie die Parkunterstützungsbremsfunktion in den folgenden Situationen
aus. Das System könnte nämlich eingreifen, obwohl keine Kollisionsgefahr besteht.
● Bei einer Inspektion wird ein Rollenprüfstand, ein Fahrleistungsprüfstand, eine
Laufrolle usw. verwendet.
● Das Fahrzeug wird auf ein Schiff, einen LKW oder ein anderes Transportmittel ver-
laden
● Die Radaufhängung wurde abgesenkt oder die Reifen des Fahrzeugs haben eine
andere Größe als die Originalreifen
● Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem geändert (Fahr-
zeugfront neigt sich nach oben oder unten).
● Eine Notabschleppöse ist angebracht
● Bei Nutzung einer automatischen Waschanlage
■ Hinweise zum Waschen des Fahrzeugs
 S. 402

413
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47F34M_(EM)

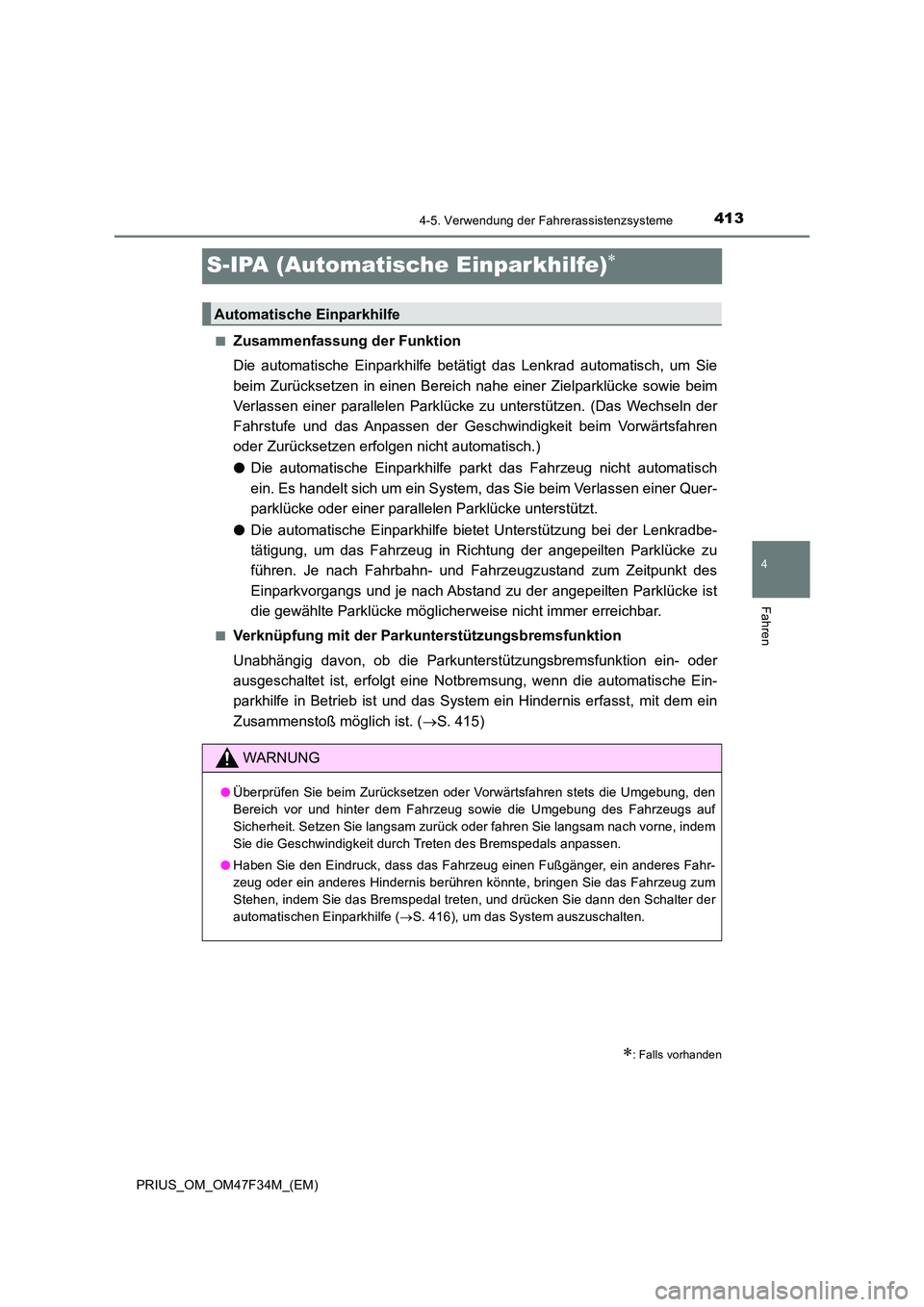

S-IPA (Automatische Einparkhilfe)
■Zusammenfassung der Funktion
Die automatische Einparkhilfe betätigt das Lenkrad automatisch, um Sie
beim Zurücksetzen in einen Bereich nahe einer Zielparklücke sowie beim
Verlassen einer parallelen Parklücke zu unterstützen. (Das Wechseln der
Fahrstufe und das Anpassen der Geschwindigkeit beim Vorwärtsfahren
oder Zurücksetzen erfolgen nicht automatisch.)
● Die automatische Einparkhilfe parkt das Fahrzeug nicht automatisch
ein. Es handelt sich um ein System, das Sie beim Verlassen einer Quer-
parklücke oder einer parallelen Parklücke unterstützt.
● Die automatische Einparkhilfe bietet Unterstützung bei der Lenkradbe-
tätigung, um das Fahrzeug in Richtung der angepeilten Parklücke zu
führen. Je nach Fahrbahn- und Fahrzeugzustand zum Zeitpunkt des
Einparkvorgangs und je nach Abstand zu der angepeilten Parklücke ist
die gewählte Parklücke möglicherweise nicht immer erreichbar.
■Verknüpfung mit der Parkunterstützungsbremsfunktion
Unabhängig davon, ob die Parkunterstützungsbremsfunktion ein- oder
ausgeschaltet ist, erfolgt eine Notbremsung, wenn die automatische Ein-
parkhilfe in Betrieb ist und das System ein Hindernis erfasst, mit dem ein
Zusammenstoß möglich ist. ( S. 415)
: Falls vorhanden
Automatische Einparkhilfe
WARNUNG
●Überprüfen Sie beim Zurücksetzen oder Vorwärtsfahren stets die Umgebung, den
Bereich vor und hinter dem Fahrzeug sowie die Umgebung des Fahrzeugs auf
Sicherheit. Setzen Sie langsam zurück oder fahren Sie langsam nach vorne, indem
Sie die Geschwindigkeit durch Treten des Bremspedals anpassen.
● Haben Sie den Eindruck, dass das Fahrzeug einen Fußgänger, ein anderes Fahr-
zeug oder ein anderes Hindernis berühren könnte, bringen Sie das Fahrzeug zum
Stehen, indem Sie das Bremspedal treten, und drücken Sie dann den Schalter der
automatischen Einparkhilfe ( S. 416), um das System auszuschalten.

4144-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

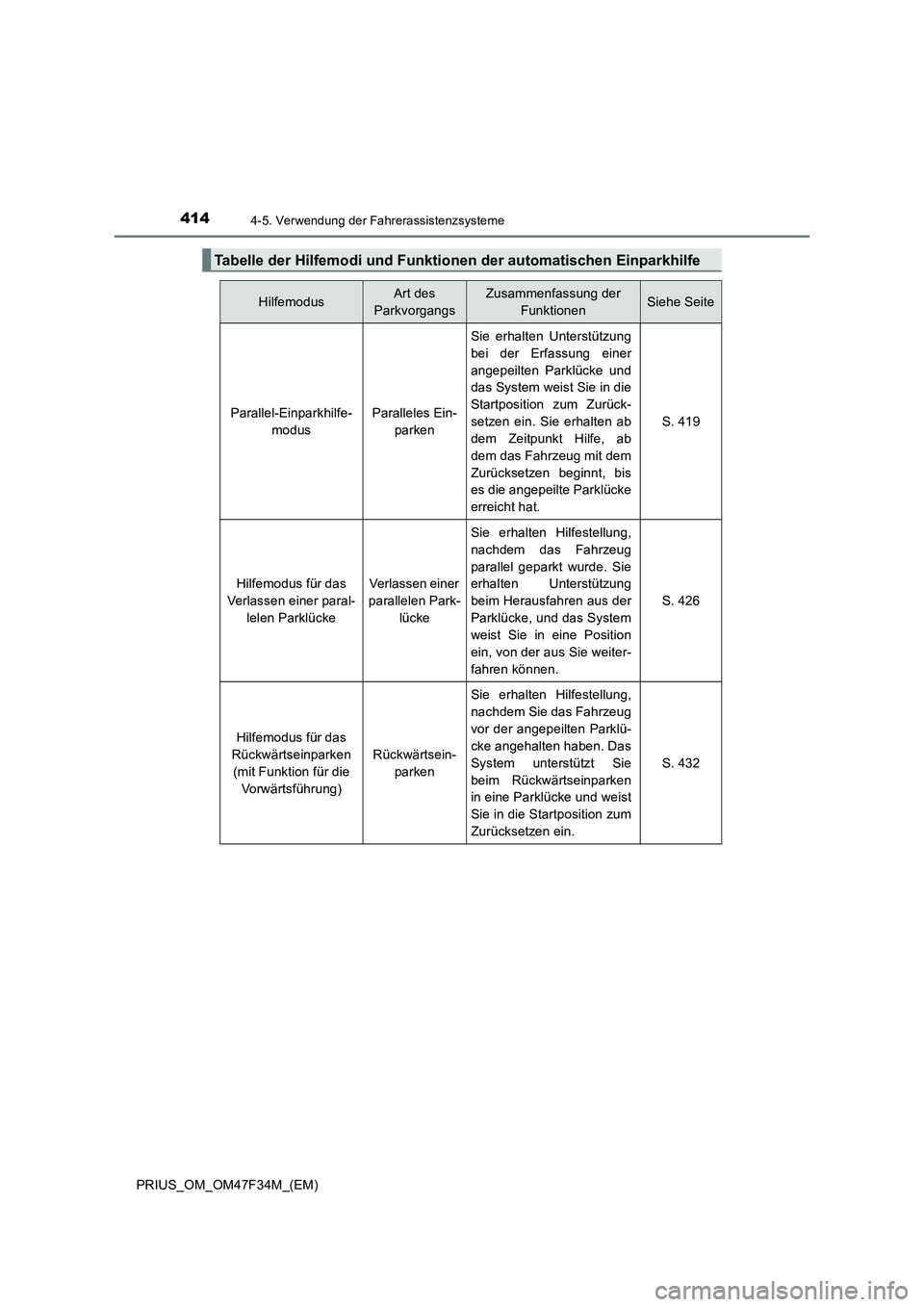

Tabelle der Hilfemodi und Funktionen der automatischen Einparkhilfe
HilfemodusArt des
ParkvorgangsZusammenfassung der
FunktionenSiehe Seite
Parallel-Einparkhilfe-
modusParalleles Ein-
parken
Sie erhalten Unterstützung
bei der Erfassung einer
angepeilten Parklücke und
das System weist Sie in die
Startposition zum Zurück-
setzen ein. Sie erhalten ab
dem Zeitpunkt Hilfe, ab
dem das Fahrzeug mit dem
Zurücksetzen beginnt, bis
es die angepeilte Parklücke
erreicht hat.
S. 419
Hilfemodus für das
Verlassen einer paral-
lelen ParklückeVerlassen einer
parallelen Park-
lücke
Sie erhalten Hilfestellung,
nachdem das Fahrzeug
parallel geparkt wurde. Sie
erhalten Unterstützung
beim Herausfahren aus der
Parklücke, und das System
weist Sie in eine Position
ein, von der aus Sie weiter-
fahren können.
S. 426
Hilfemodus für das
Rückwärtseinparken
(mit Funktion für die
Vorwärtsführung)
Rückwärtsein-
parken
Sie erhalten Hilfestellung,
nachdem Sie das Fahrzeug
vor der angepeilten Parklü-
cke angehalten haben. Das
System unterstützt Sie
beim Rückwärtseinparken
in eine Parklücke und weist
Sie in die Startposition zum
Zurücksetzen ein.
S. 432
