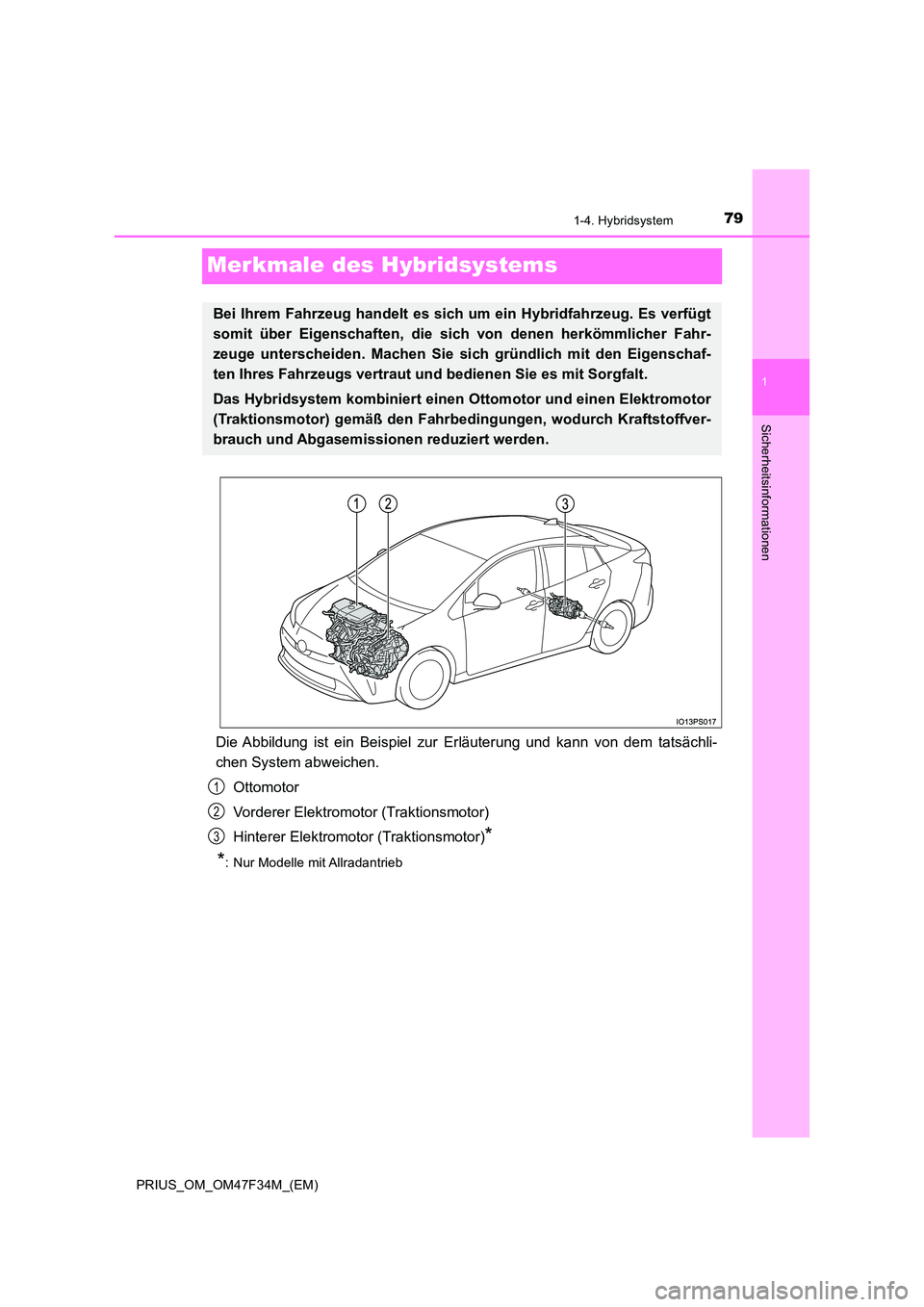

1-4. Hybridsystem
PRIUS_OM_OM47F34M_(EM)
Sicherheitsinformationen
Merkmale des Hybridsystems
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächli-
chen System abweichen.
Ottomotor
Vorderer Elektromotor (Traktionsmotor)
Hinterer Elektromotor (Traktionsmotor)*
*: Nur Modelle mit Allradantrieb
Bei Ihrem Fahrzeug handelt es sich um ein Hybridfahrzeug. Es verfügt
somit über Eigenschaften, die sich von denen herkömmlicher Fahr-
zeuge unterscheiden. Machen Sie si ch gründlich mit den Eigenschaf-
ten Ihres Fahrzeugs vertraut und bedienen Sie es mit Sorgfalt.
Das Hybridsystem kombiniert einen Ottomotor und einen Elektromotor
(Traktionsmotor) gemäß den Fahrbedingungen, wodurch Kraftstoffver-
brauch und Abgasemissionen reduziert werden.
1
2
3

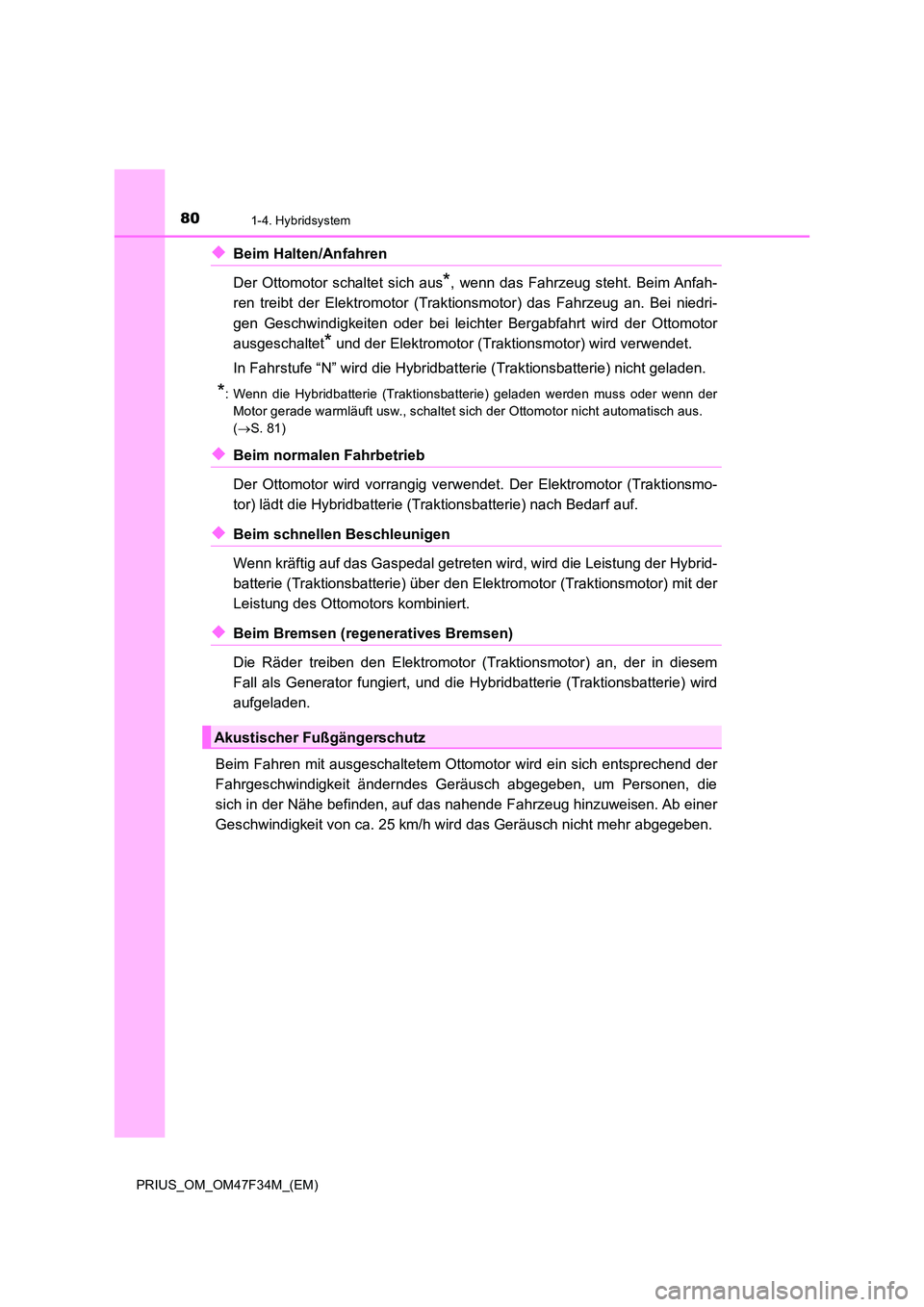

801-4. Hybridsystem
PRIUS_OM_OM47F34M_(EM)
◆Beim Halten/Anfahren
Der Ottomotor schaltet sich aus*, wenn das Fahrzeug steht. Beim Anfah-
ren treibt der Elektromotor (Trakt ionsmotor) das Fahrzeug an. Bei niedri-
gen Geschwindigkeiten oder bei leichter Bergabfahrt wird der Ottomotor
ausgeschaltet* und der Elektromotor (Traktionsmotor) wird verwendet.
In Fahrstufe “N” wird die Hybridbat terie (Traktionsbatterie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden muss oder wenn der
Motor gerade warmläuft usw., schaltet sich der Ottomotor nicht automatisch aus.
( S. 81)
◆Beim normalen Fahrbetrieb
Der Ottomotor wird vorrangig verwende t. Der Elektromotor (Traktionsmo-
tor) lädt die Hybridbatterie (Traktionsbatterie) nach Bedarf auf.
◆Beim schnellen Beschleunigen
Wenn kräftig auf das Gaspedal getreten wird, wird die Leistung der Hybrid-
batterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor) mit der
Leistung des Ottomotors kombiniert.
◆Beim Bremsen (reg eneratives Bremsen)
Die Räder treiben den Elektromotor (Traktionsmotor) an, der in diesem
Fall als Generator fungiert, und die Hy bridbatterie (Traktionsbatterie) wird
aufgeladen.
Beim Fahren mit ausgeschaltetem Ottomotor wird ein sich entsprechend der
Fahrgeschwindigkeit änderndes Geräusch abgegeben, um Personen, die
sich in der Nähe befinden, auf das nahende Fahrzeug hinzuweisen. Ab einer
Geschwindigkeit von ca. 25 km/h wird das Geräusch nicht mehr abgegeben.
Akustischer Fußgängerschutz

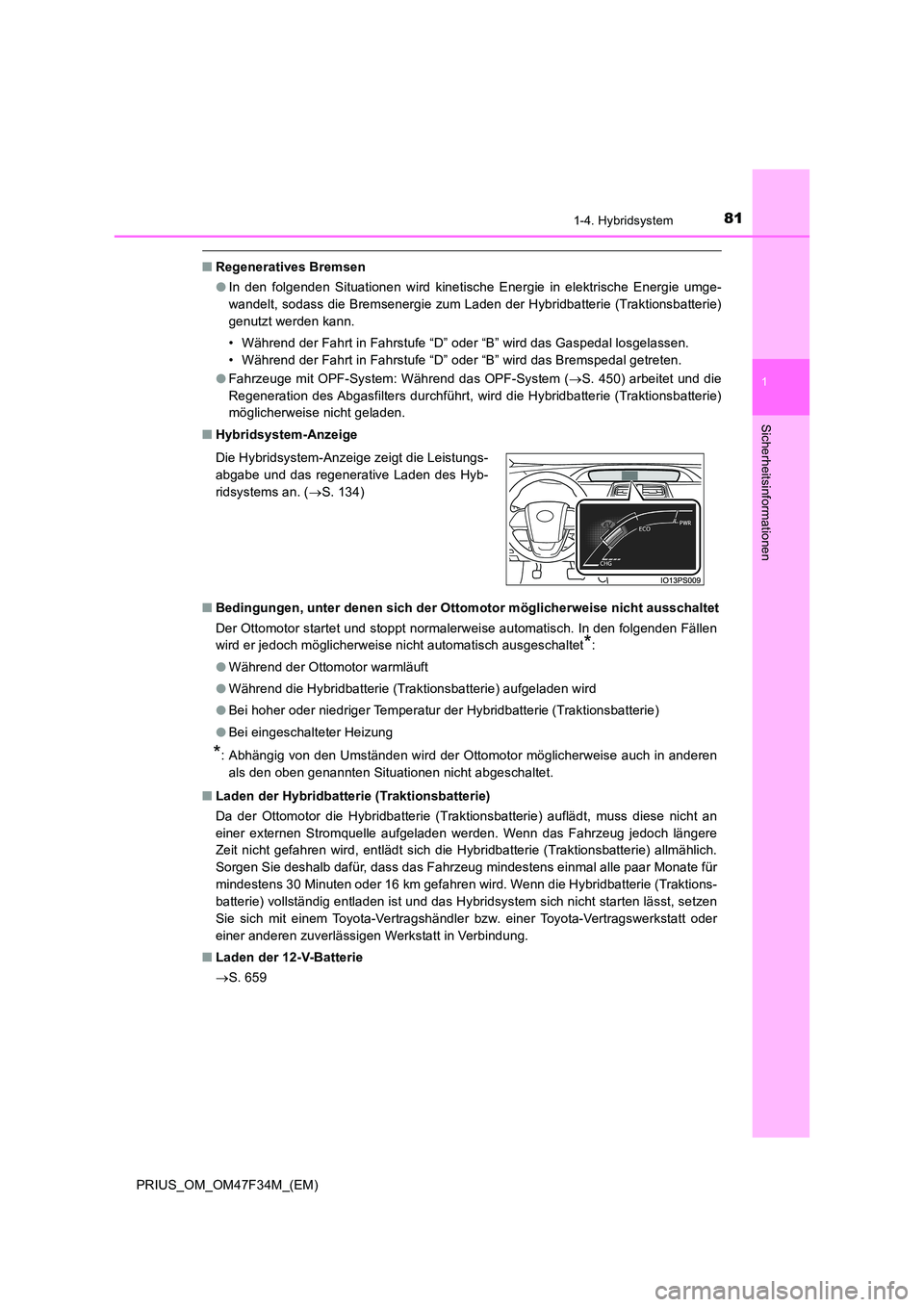

811-4. Hybridsystem
1
PRIUS_OM_OM47F34M_(EM)
Sicherheitsinformationen
■Regeneratives Bremsen
● In den folgenden Situationen wird kinetische Energie in elektrische Energie umge-
wandelt, sodass die Bremsenergie zum Laden der Hybridbatterie (Traktionsbatterie)
genutzt werden kann.
• Während der Fahrt in Fahrstufe “D” oder “B” wird das Gaspedal losgelassen.
• Während der Fahrt in Fahrstufe “D” oder “B” wird das Bremspedal getreten.
● Fahrzeuge mit OPF-System: Während das OPF-System (S. 450) arbeitet und die
Regeneration des Abgasfilters durchführt, wird die Hybridbatterie (Traktionsbatterie)
möglicherweise nicht geladen.
■ Hybridsystem-Anzeige
■ Bedingungen, unter denen sich der Ottomotor möglicherweise nicht ausschaltet
Der Ottomotor startet und stoppt normalerweise automatisch. In den folgenden Fällen
wird er jedoch möglicherweise nicht automatisch ausgeschaltet*:
● Während der Ottomotor warmläuft
● Während die Hybridbatterie (Traktionsbatterie) aufgeladen wird
● Bei hoher oder niedriger Temperatur der Hybridbatterie (Traktionsbatterie)
● Bei eingeschalteter Heizung
*: Abhängig von den Umständen wird der Ottomotor möglicherweise auch in anderen
als den oben genannten Situationen nicht abgeschaltet.
■ Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) auflädt, muss diese nicht an
einer externen Stromquelle aufgeladen werden. Wenn das Fahrzeug jedoch längere
Zeit nicht gefahren wird, entlädt sich die Hybridbatterie (Traktionsbatterie) allmählich.
Sorgen Sie deshalb dafür, dass das Fahrzeug mindestens einmal alle paar Monate für
mindestens 30 Minuten oder 16 km gefahren wird. Wenn die Hybridbatterie (Traktions-
batterie) vollständig entladen ist und das Hybridsystem sich nicht starten lässt, setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
■ Laden der 12-V-Batterie
 S. 659
Die Hybridsystem-Anzeige zeigt die Leistungs-
abgabe und das regenerative Laden des Hyb-
ridsystems an. ( S. 134)

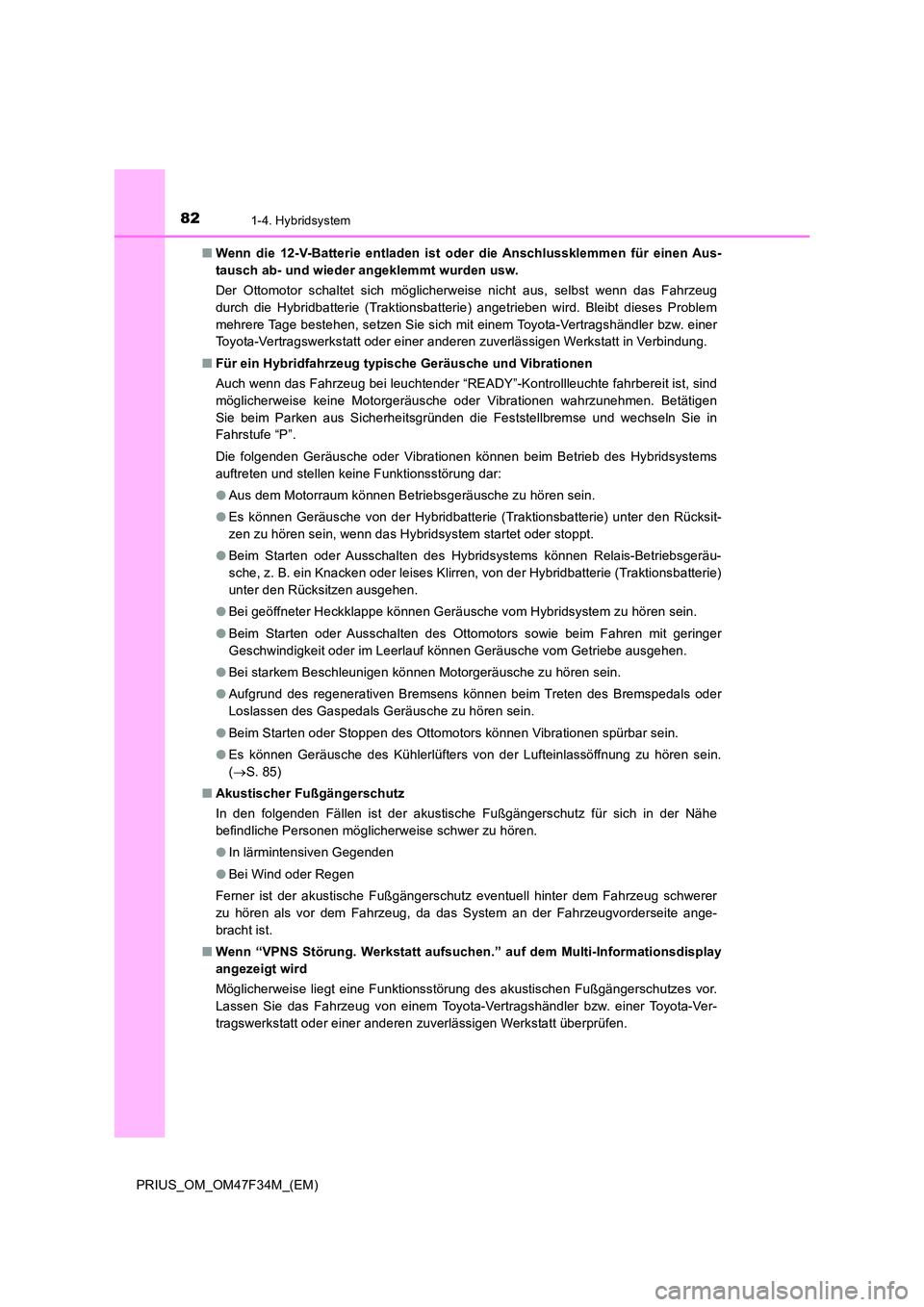

821-4. Hybridsystem
PRIUS_OM_OM47F34M_(EM)
■ Wenn die 12-V-Batterie entladen ist oder die Anschlussklemmen für einen Aus-
tausch ab- und wieder angeklemmt wurden usw.
Der Ottomotor schaltet sich möglicherweise nicht aus, selbst wenn das Fahrzeug
durch die Hybridbatterie (Traktionsbatterie) angetrieben wird. Bleibt dieses Problem
mehrere Tage bestehen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Auch wenn das Fahrzeug bei leuchtender “READY”-Kontrollleuchte fahrbereit ist, sind
möglicherweise keine Motorgeräusche oder Vibrationen wahrzunehmen. Betätigen
Sie beim Parken aus Sicherheitsgründen die Feststellbremse und wechseln Sie in
Fahrstufe “P”.
Die folgenden Geräusche oder Vibrationen können beim Betrieb des Hybridsystems
auftreten und stellen keine Funktionsstörung dar:
● Aus dem Motorraum können Betriebsgeräusche zu hören sein.
● Es können Geräusche von der Hybridbatterie (Traktionsbatterie) unter den Rücksit-
zen zu hören sein, wenn das Hybridsystem startet oder stoppt.
● Beim Starten oder Ausschalten des Hybridsystems können Relais-Betriebsgeräu-
sche, z. B. ein Knacken oder leises Klirren, von der Hybridbatterie (Traktionsbatterie)
unter den Rücksitzen ausgehen.
● Bei geöffneter Heckklappe können Geräusche vom Hybridsystem zu hören sein.
● Beim Starten oder Ausschalten des Ottomotors sowie beim Fahren mit geringer
Geschwindigkeit oder im Leerlauf können Geräusche vom Getriebe ausgehen.
● Bei starkem Beschleunigen können Motorgeräusche zu hören sein.
● Aufgrund des regenerativen Bremsens können beim Treten des Bremspedals oder
Loslassen des Gaspedals Geräusche zu hören sein.
● Beim Starten oder Stoppen des Ottomotors können Vibrationen spürbar sein.
● Es können Geräusche des Kühlerlüfters von der Lufteinlassöffnung zu hören sein.
( S. 85)
■ Akustischer Fußgängerschutz
In den folgenden Fällen ist der akustische Fußgängerschutz für sich in der Nähe
befindliche Personen möglicherweise schwer zu hören.
● In lärmintensiven Gegenden
● Bei Wind oder Regen
Ferner ist der akustische Fußgängerschutz eventuell hinter dem Fahrzeug schwerer
zu hören als vor dem Fahrzeug, da das System an der Fahrzeugvorderseite ange-
bracht ist.
■ Wenn “VPNS Störung. Werkstatt aufsuchen.” auf dem Multi-Informationsdisplay
angezeigt wird
Möglicherweise liegt eine Funktionsstörung des akustischen Fußgängerschutzes vor.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

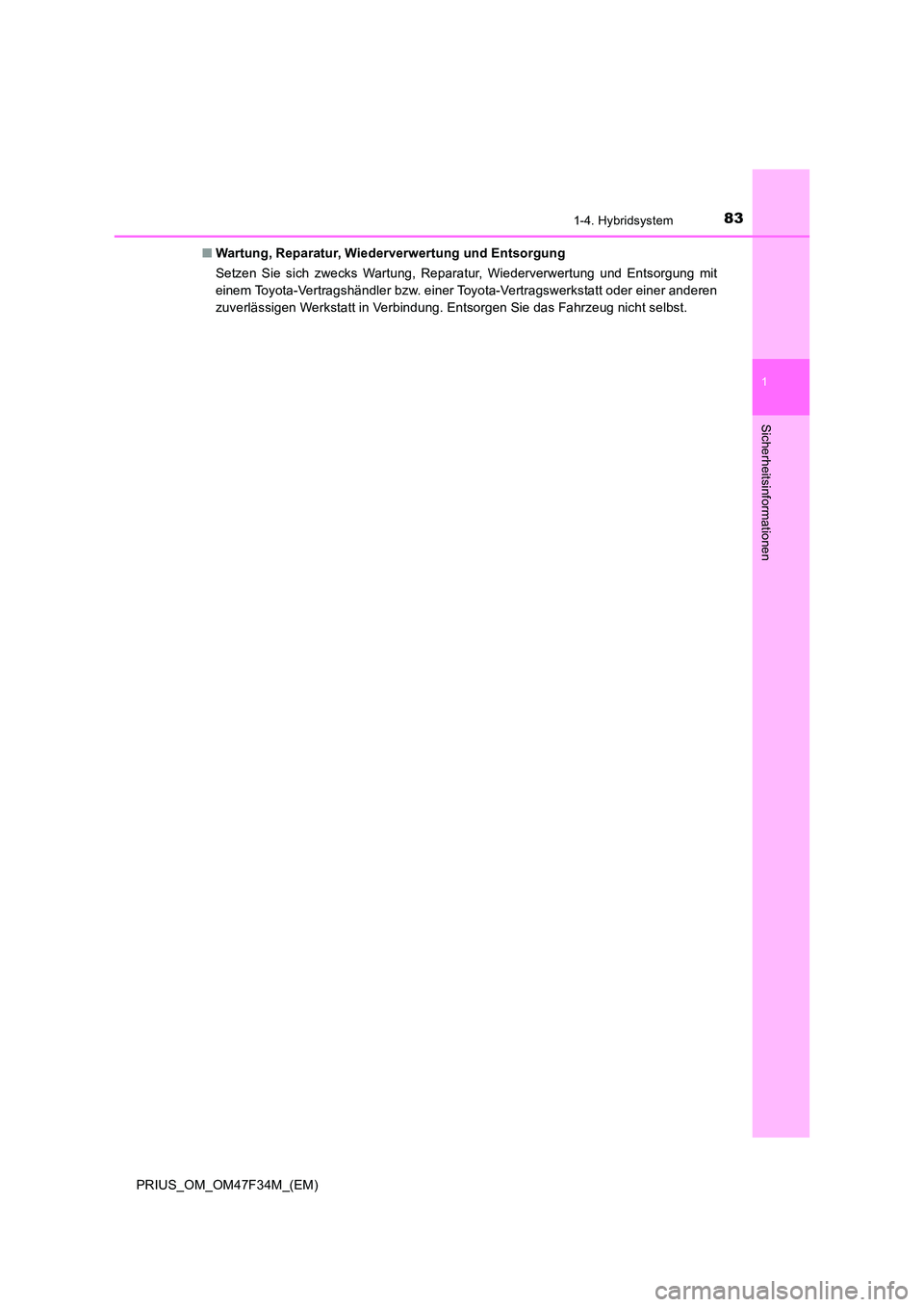

831-4. Hybridsystem
1
PRIUS_OM_OM47F34M_(EM)
Sicherheitsinformationen
■Wartung, Reparatur, Wiederverwertung und Entsorgung
Setzen Sie sich zwecks Wartung, Reparatur, Wiederverwertung und Entsorgung mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Entsorgen Sie das Fahrzeug nicht selbst.

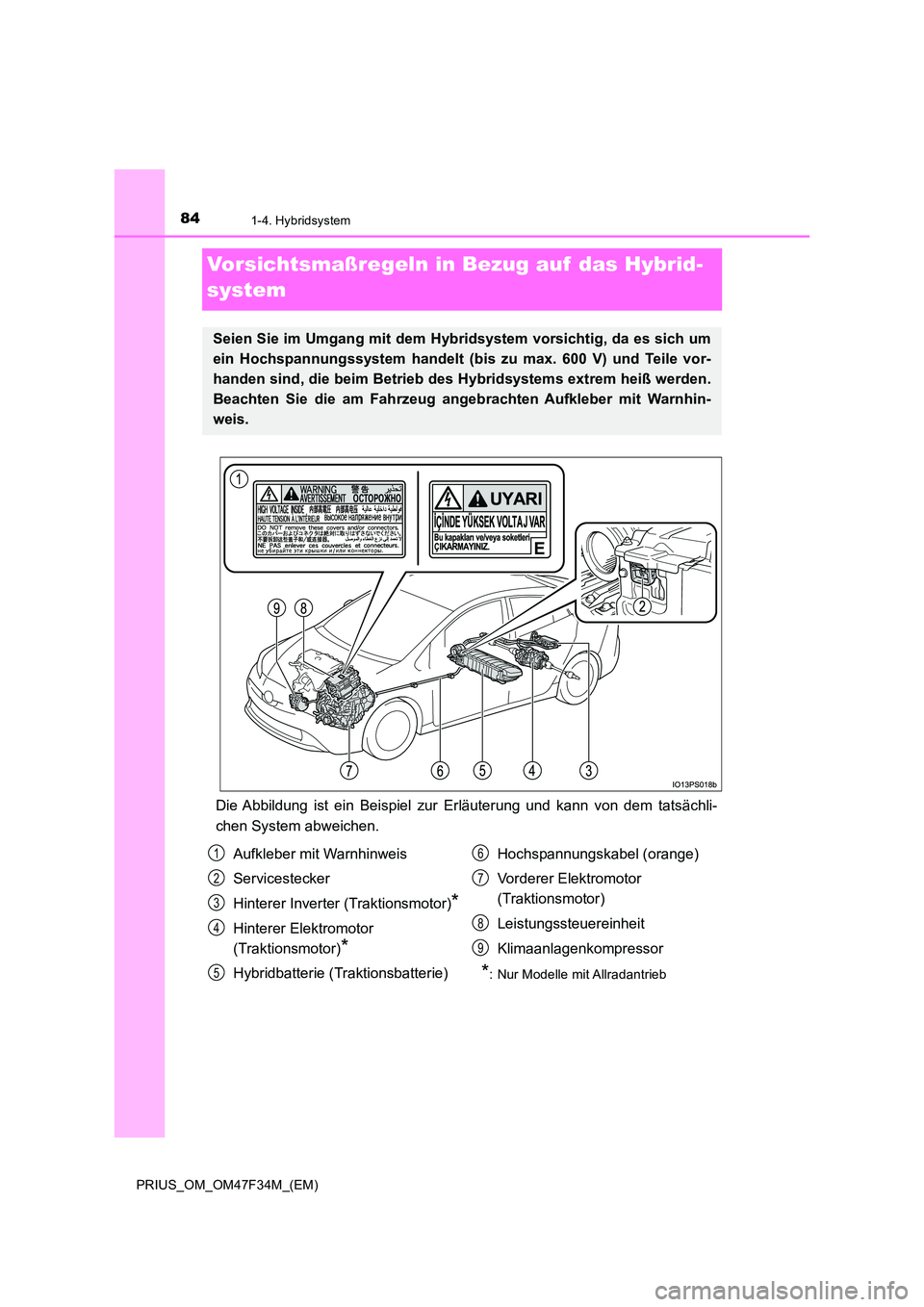

841-4. Hybridsystem
PRIUS_OM_OM47F34M_(EM)
Vorsichtsmaßregeln in Bezug auf das Hybrid-
system
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächli-
chen System abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um
ein Hochspannungssystem handelt (bis zu max. 600 V) und Teile vor-
handen sind, die beim Betrieb des Hybridsystems extrem heiß werden.
Beachten Sie die am Fahrzeug angebrachten Aufkleber mit Warnhin-
weis.
Aufkleber mit Warnhinweis
Servicestecker
Hinterer Inverter (Traktionsmotor)*
Hinterer Elektromotor
(Traktionsmotor)*
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Vorderer Elektromotor
(Traktionsmotor)
Leistungssteuereinheit
Klimaanlagenkompressor
*: Nur Modelle mit Allradantrieb
1
2
3
4
5
6
7
8
9

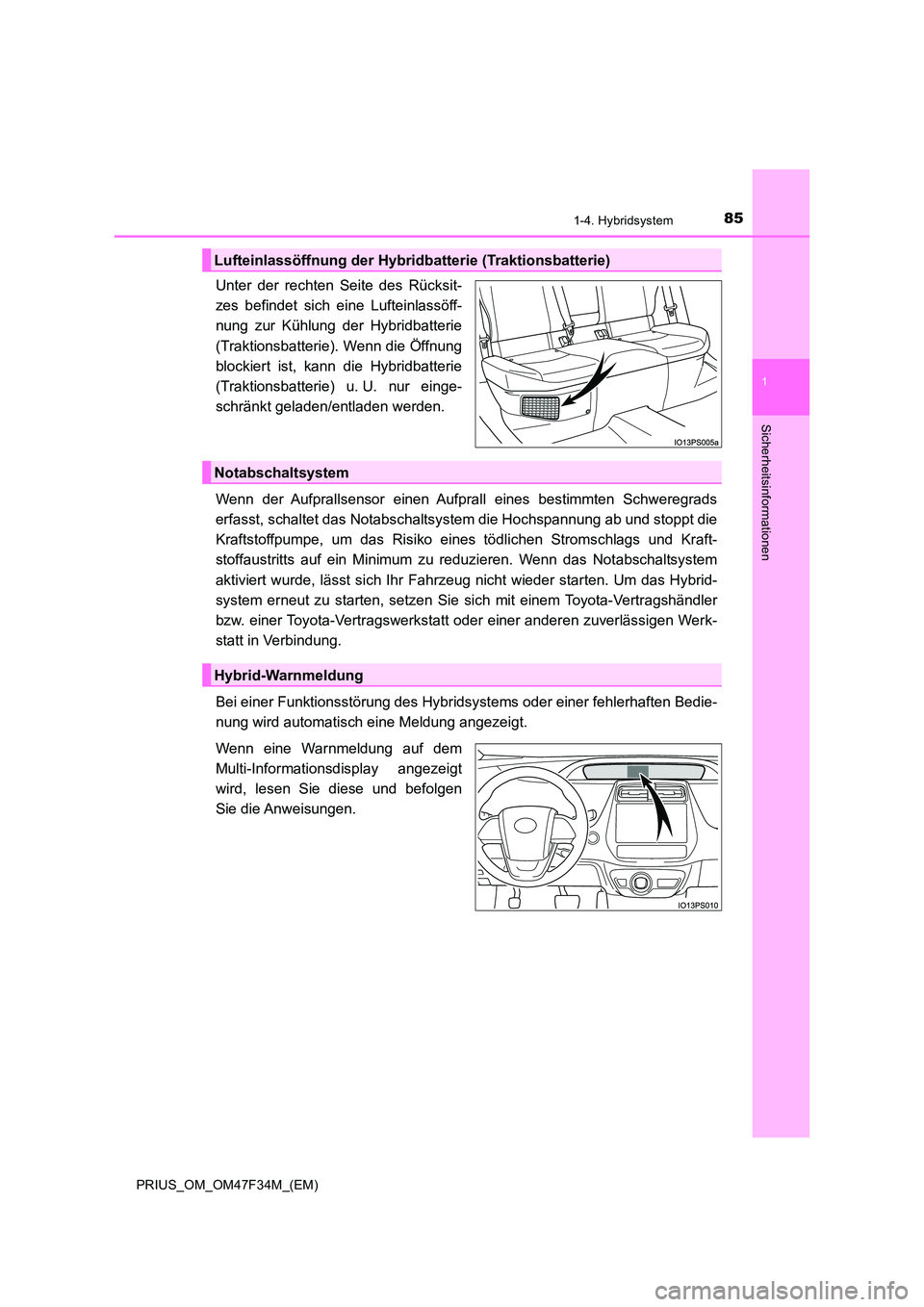

851-4. Hybridsystem
1
PRIUS_OM_OM47F34M_(EM)
Sicherheitsinformationen
Unter der rechten Seite des Rücksit-
zes befindet sich eine Lufteinlassöff-
nung zur Kühlung der Hybridbatterie
(Traktionsbatterie). Wenn die Öffnung
blockiert ist, kann die Hybridbatterie
(Traktionsbatterie) u. U. nur einge-
schränkt geladen/entladen werden.
Wenn der Aufprallsensor einen Aufprall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und Kraft-
stoffaustritts auf ein Minimum zu reduzieren. Wenn das Notabschaltsystem
aktiviert wurde, lässt sich Ihr Fahrz eug nicht wieder starten. Um das Hybrid-
system erneut zu starten, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
Bei einer Funktionsstörung des Hybridsy stems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen
Sie die Anweisungen.
Lufteinlassöffnung der Hybridba tterie (Traktionsbatterie)
Notabschaltsystem
Hybrid-Warnmeldung

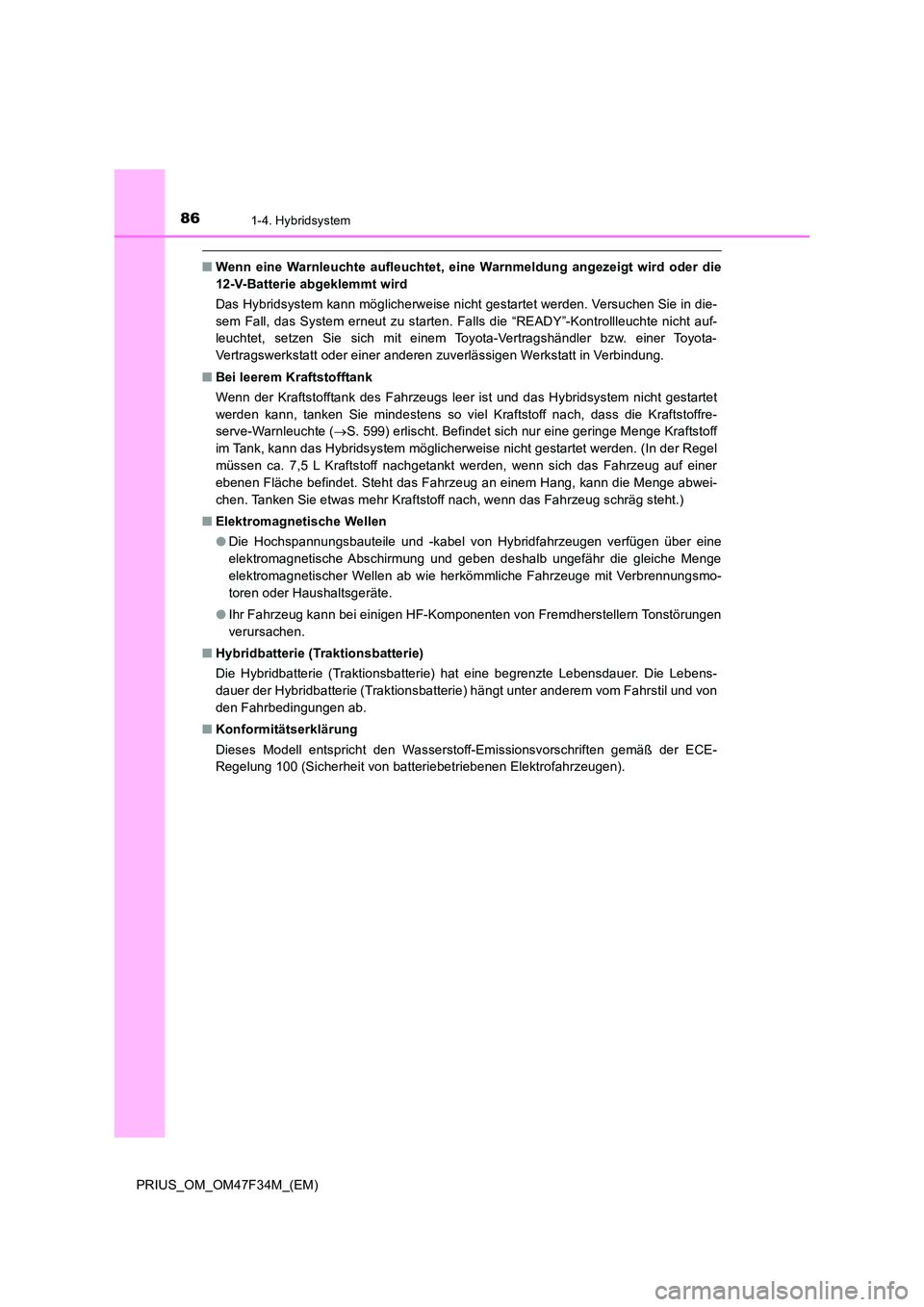

861-4. Hybridsystem
PRIUS_OM_OM47F34M_(EM)
■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-V-Batterie abgeklemmt wird
Das Hybridsystem kann möglicherweise nicht gestartet werden. Versuchen Sie in die-
sem Fall, das System erneut zu starten. Falls die “READY”-Kontrollleuchte nicht auf-
leuchtet, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■ Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet
werden kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffre-
serve-Warnleuchte ( S. 599) erlischt. Befindet sich nur eine geringe Menge Kraftstoff
im Tank, kann das Hybridsystem möglicherweise nicht gestartet werden. (In der Regel
müssen ca. 7,5 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Steht das Fahrzeug an einem Hang, kann die Menge abwei-
chen. Tanken Sie etwas mehr Kraftstoff nach, wenn das Fahrzeug schräg steht.)
■ Elektromagnetische Wellen
● Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine
elektromagnetische Abschirmung und geben deshalb ungefähr die gleiche Menge
elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbrennungsmo-
toren oder Haushaltsgeräte.
● Ihr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen
verursachen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer. Die Lebens-
dauer der Hybridbatterie (Traktionsbatterie) hängt unter anderem vom Fahrstil und von
den Fahrbedingungen ab.
■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
