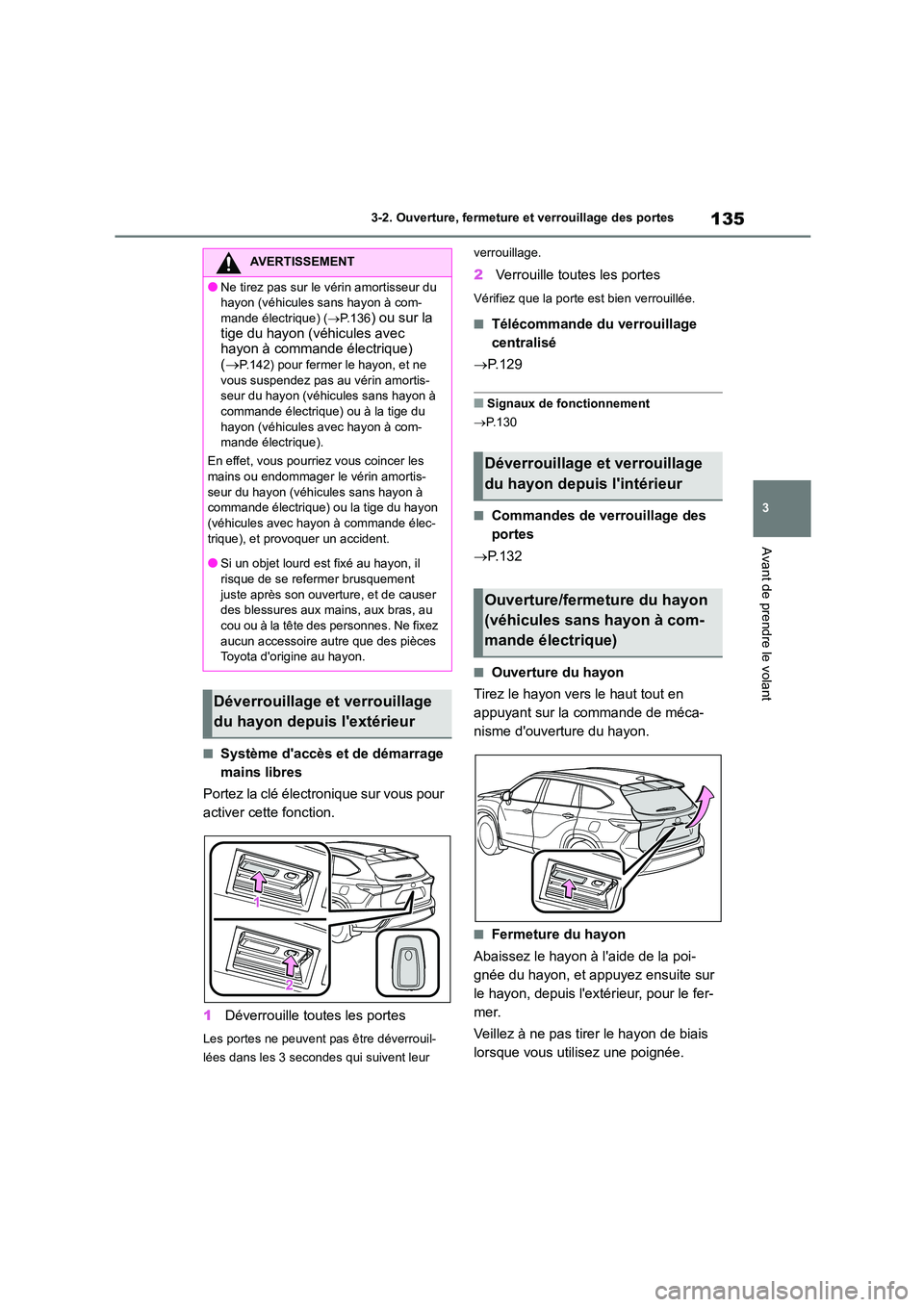

2023 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

135
3
3-2. Ouverture, fermeture et verrouillage des portes
Avant de prendre le volant
■Système d'accès et de démarrage
mains libres
Portez la clé électronique sur vous pour
activer cette fonction.
1 Déverrouille toutes les portes
Les portes ne peuvent pas être déverrouil-
lées dans les 3 secondes qui suivent leur
verrouillage.
2 Verrouille toutes les portes
Vérifiez que la porte est bien verrouillée.
■Télécommande du verrouillage
centralisé
 P. 1 2 9
■Signaux de fonctionnement
 P. 1 3 0
■Commandes de verrouillage des
portes
 P. 1 3 2
■Ouverture du hayon
Tirez le hayon vers le haut tout en
appuyant sur la commande de méca-
nisme d'ouverture du hayon.
■Fermeture du hayon
Abaissez le hayon à l'aide de la poi-
gnée du hayon, et appuyez ensuite sur
le hayon, depuis l'extérieur, pour le fer-
mer.
Veillez à ne pas tirer le hayon de biais
lorsque vous utilisez une poignée.
AVERTISSEMENT
●Ne tirez pas sur le vérin amortisseur du
hayon (véhicules sans hayon à com-
mande électrique) ( P.136) ou sur la tige du hayon (véhicules avec
hayon à commande électrique)
( P.142) pour fermer le hayon, et ne vous suspendez pas au vérin amortis-
seur du hayon (véhicules sans hayon à
commande électrique) ou à la tige du hayon (véhicules avec hayon à com-
mande électrique).
En effet, vous pourriez vous coincer les
mains ou endommager le vérin amortis- seur du hayon (véhicules sans hayon à
commande électrique) ou la tige du hayon
(véhicules avec hayon à commande élec- trique), et provoquer un accident.
●Si un objet lourd est fixé au hayon, il
risque de se refermer brusquement juste après son ouverture, et de causer
des blessures aux mains, aux bras, au
cou ou à la tête des personnes. Ne fixez aucun accessoire autre que des pièces
Toyota d'origine au hayon.
Déverrouillage et verrouillage
du hayon depuis l'extérieur
Déverrouillage et verrouillage
du hayon depuis l'intérieur
Ouverture/fermeture du hayon
(véhicules sans hayon à com-
mande électrique)

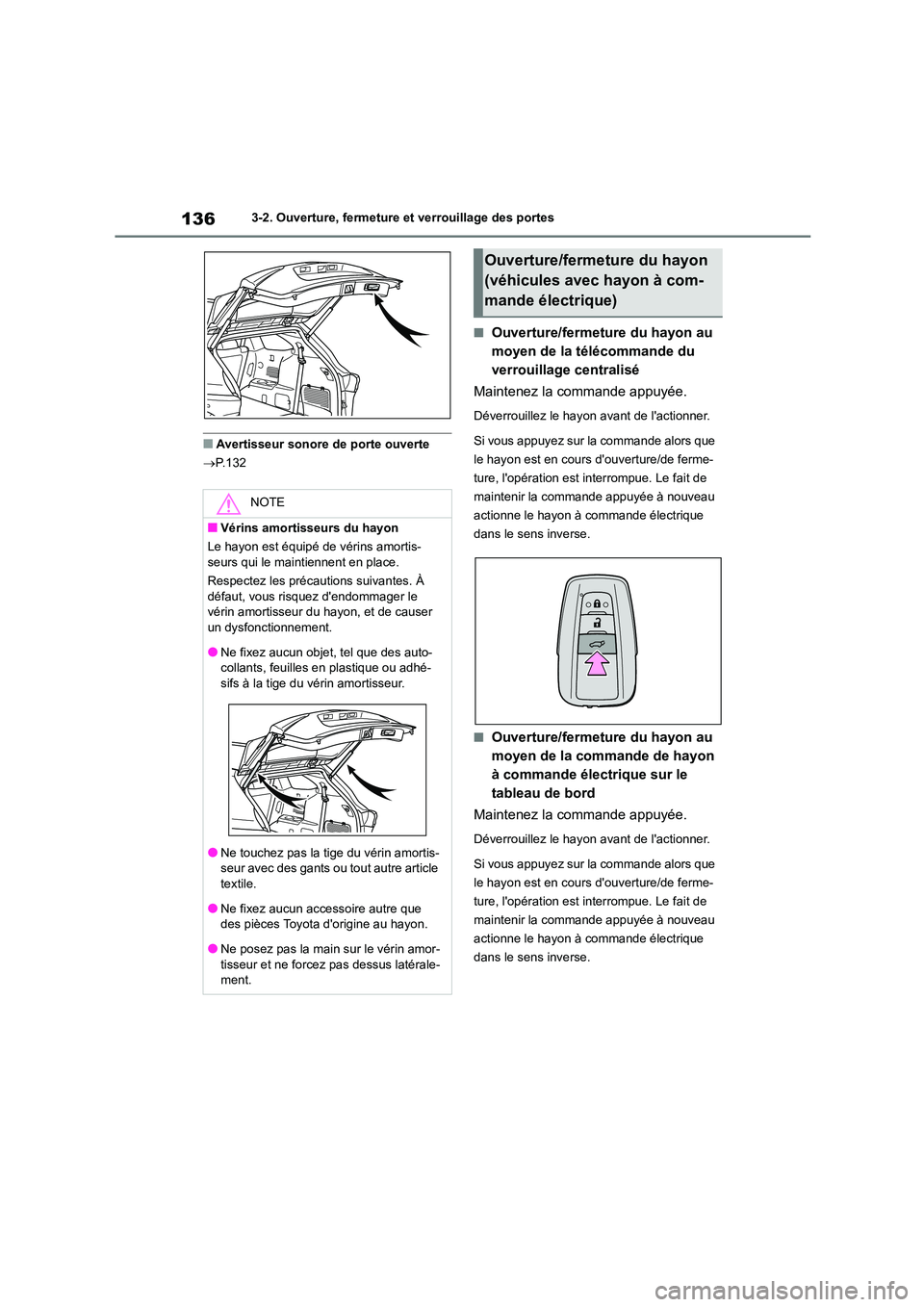

1363-2. Ouverture, fermeture et verrouillage des portes
■Avertisseur sonore de porte ouverte
 P.132
■Ouverture/fermeture du hayon au
moyen de la télécommande du
verrouillage centralisé
Maintenez la commande appuyée.
Déverrouillez le hay on avant de l'actionner.
Si vous appuyez sur la commande alors que
le hayon est en cours d'ouverture/de ferme-
ture, l'opération est interrompue. Le fait de
maintenir la commande appuyée à nouveau
actionne le hayon à commande électrique
dans le sens inverse.
■Ouverture/fermeture du hayon au
moyen de la commande de hayon
à commande électrique sur le
tableau de bord
Maintenez la commande appuyée.
Déverrouillez le hay on avant de l'actionner.
Si vous appuyez sur la commande alors que
le hayon est en cours d'ouverture/de ferme-
ture, l'opération est interrompue. Le fait de
maintenir la commande appuyée à nouveau
actionne le hayon à commande électrique
dans le sens inverse.
NOTE
■Vérins amortisseurs du hayon
Le hayon est équipé de vérins amortis-
seurs qui le maintiennent en place.
Respectez les précautions suivantes. À
défaut, vous risquez d'endommager le vérin amortisseur du hayon, et de causer
un dysfonctionnement.
●Ne fixez aucun objet, tel que des auto- collants, feuilles en plastique ou adhé-
sifs à la tige du vérin amortisseur.
●Ne touchez pas la tige du vérin amortis- seur avec des gants ou tout autre article
textile.
●Ne fixez aucun accessoire autre que des pièces Toyota d'origine au hayon.
●Ne posez pas la main sur le vérin amor-
tisseur et ne forcez pas dessus latérale- ment.
Ouverture/fermeture du hayon
(véhicules avec hayon à com-
mande électrique)

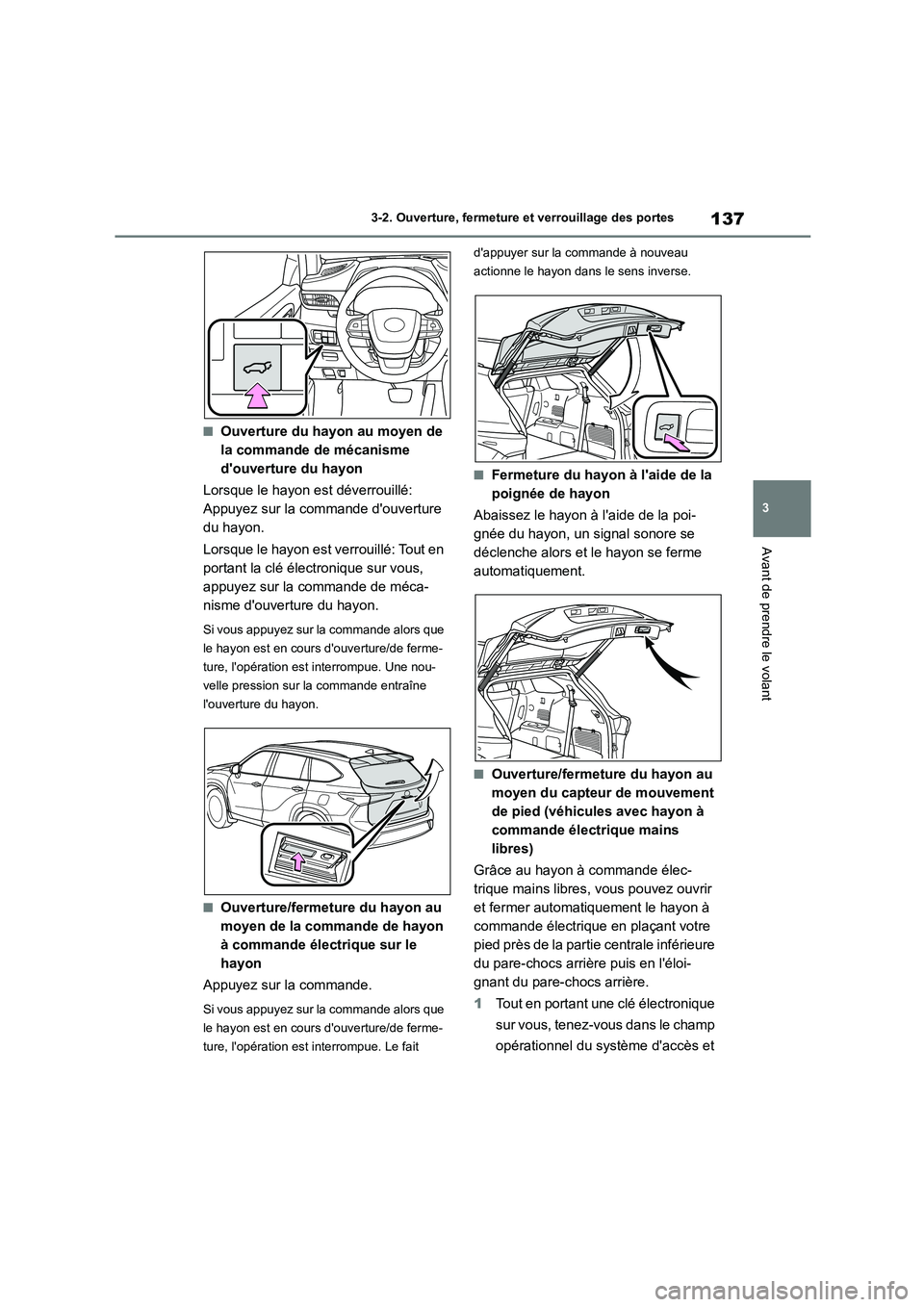

137
3
3-2. Ouverture, fermeture et verrouillage des portes
Avant de prendre le volant
■Ouverture du hayon au moyen de
la commande de mécanisme
d'ouverture du hayon
Lorsque le hayon est déverrouillé:
Appuyez sur la commande d'ouverture
du hayon.
Lorsque le hayon est verrouillé: Tout en
portant la clé électronique sur vous,
appuyez sur la commande de méca-
nisme d'ouverture du hayon.
Si vous appuyez sur la commande alors que
le hayon est en cours d'ouverture/de ferme-
ture, l'opération est interrompue. Une nou-
velle pression sur la commande entraîne
l'ouverture du hayon.
■Ouverture/fermeture du hayon au
moyen de la commande de hayon
à commande électrique sur le
hayon
Appuyez sur la commande.
Si vous appuyez sur la commande alors que
le hayon est en cours d'ouverture/de ferme-
ture, l'opération est interrompue. Le fait
d'appuyer sur la commande à nouveau
actionne le hayon dans le sens inverse.
■Fermeture du hayon à l'aide de la
poignée de hayon
Abaissez le hayon à l'aide de la poi-
gnée du hayon, un signal sonore se
déclenche alors et le hayon se ferme
automatiquement.
■Ouverture/fermeture du hayon au
moyen du capteur de mouvement
de pied (véhicules avec hayon à
commande électrique mains
libres)
Grâce au hayon à commande élec-
trique mains libres, vous pouvez ouvrir
et fermer automatiquement le hayon à
commande électrique en plaçant votre
pied près de la partie centrale inférieure
du pare-chocs arrière puis en l'éloi-
gnant du pare-chocs arrière.
1 Tout en portant une clé électronique
sur vous, tenez-vous dans le champ
opérationnel du système d'accès et

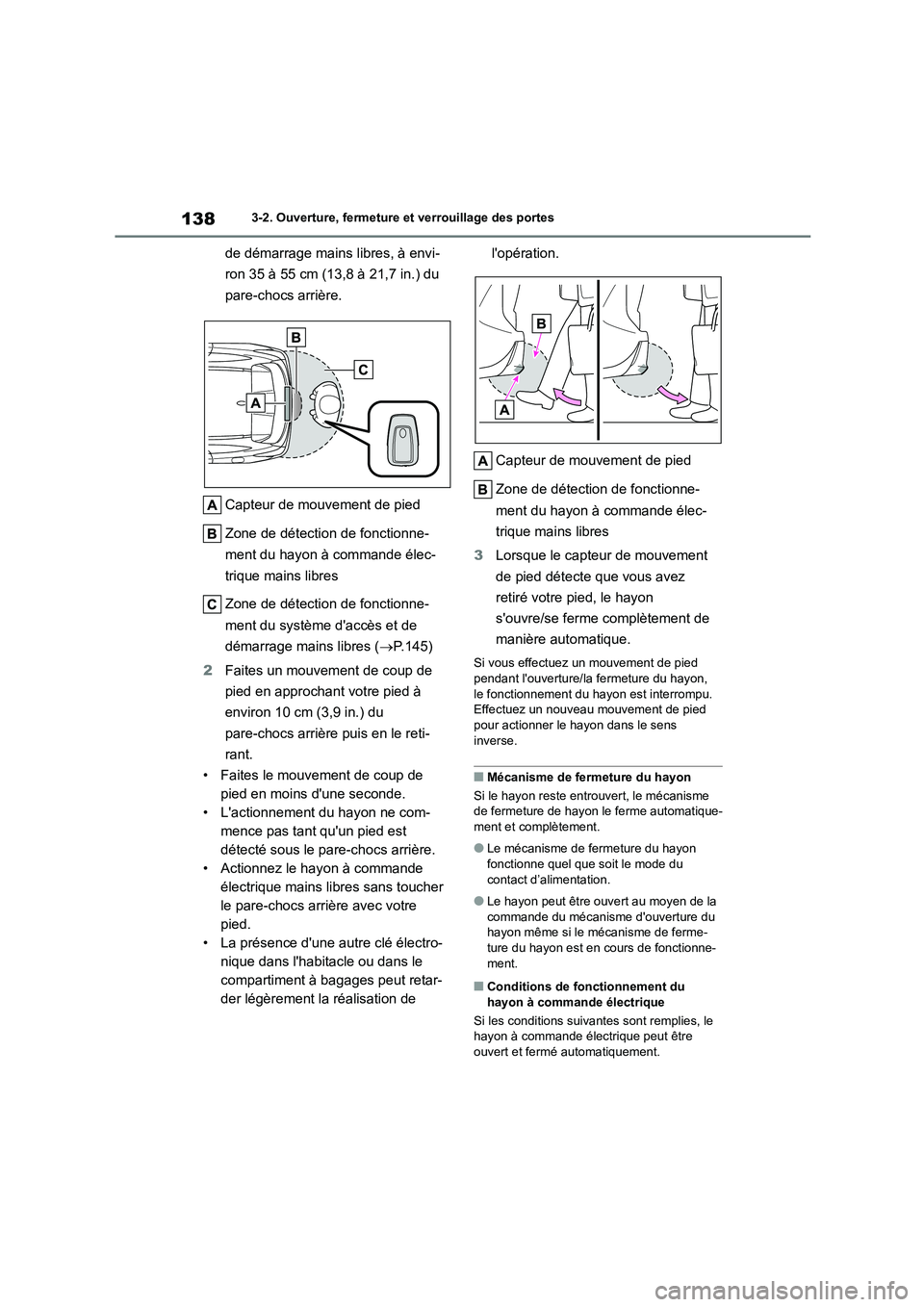

1383-2. Ouverture, fermeture et verrouillage des portes
de démarrage mains libres, à envi-
ron 35 à 55 cm (13,8 à 21,7 in.) du
pare-chocs arrière.
Capteur de mouvement de pied
Zone de détection de fonctionne-
ment du hayon à commande élec-
trique mains libres
Zone de détection de fonctionne-
ment du système d'accès et de
démarrage mains libres ( P.145)
2 Faites un mouvement de coup de
pied en approchant votre pied à
environ 10 cm (3,9 in.) du
pare-chocs arrière puis en le reti-
rant.
• Faites le mouvement de coup de
pied en moins d'une seconde.
• L'actionnement du hayon ne com-
mence pas tant qu'un pied est
détecté sous le pare-chocs arrière.
• Actionnez le hayon à commande
électrique mains libres sans toucher
le pare-chocs arrière avec votre
pied.
• La présence d'une autre clé électro-
nique dans l'habitacle ou dans le
compartiment à bagages peut retar-
der légèrement la réalisation de
l'opération.
Capteur de mouvement de pied
Zone de détection de fonctionne-
ment du hayon à commande élec-
trique mains libres
3 Lorsque le capteur de mouvement
de pied détecte que vous avez
retiré votre pied, le hayon
s'ouvre/se ferme complètement de
manière automatique.
Si vous effectuez un mouvement de pied pendant l'ouverture/la fermeture du hayon,
le fonctionnement du hayon est interrompu.
Effectuez un nouveau mouvement de pied pour actionner le hayon dans le sens
inverse.
■Mécanisme de fermeture du hayon
Si le hayon reste entrouvert, le mécanisme de fermeture de hayon le ferme automatique-
ment et complètement.
●Le mécanisme de fermeture du hayon
fonctionne quel que soit le mode du
contact d’alimentation.
●Le hayon peut être ouvert au moyen de la
commande du mécanisme d'ouverture du hayon même si le mécanisme de ferme-
ture du hayon est en cours de fonctionne-
ment.
■Conditions de fonctionnement du hayon à commande électrique
Si les conditions suivantes sont remplies, le
hayon à commande électrique peut être
ouvert et fermé automatiquement.

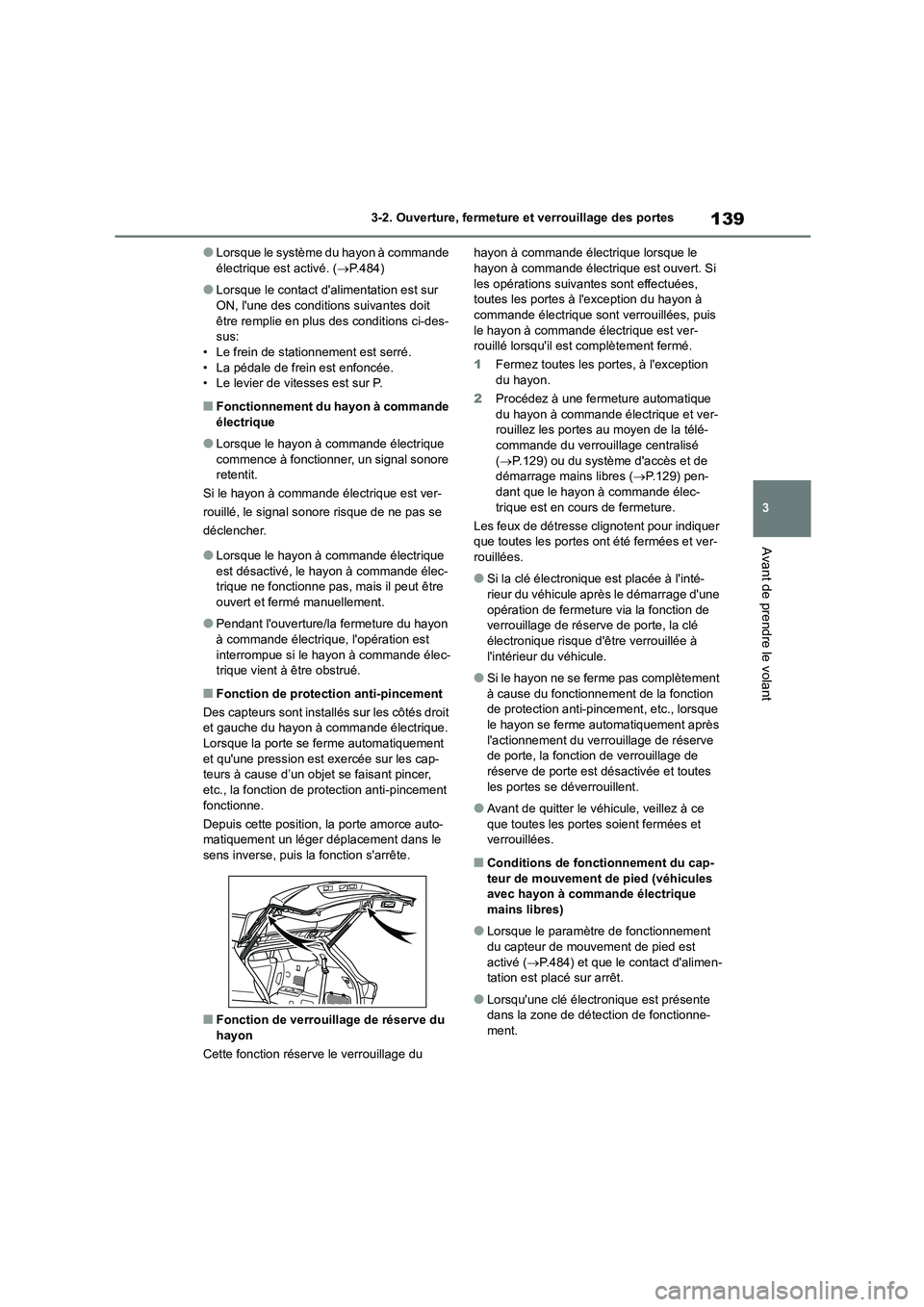

139
3
3-2. Ouverture, fermeture et verrouillage des portes
Avant de prendre le volant
●Lorsque le système du hayon à commande électrique est activé. ( P.484)
●Lorsque le contact d'alimentation est sur ON, l'une des conditions suivantes doit
être remplie en plus des conditions ci-des-
sus: • Le frein de stationnement est serré.
• La pédale de frein est enfoncée.
• Le levier de vitesses est sur P.
■Fonctionnement du hayon à commande
électrique
●Lorsque le hayon à commande électrique
commence à fonctionner, un signal sonore retentit.
Si le hayon à commande électrique est ver-
rouillé, le signal sonore risque de ne pas se
déclencher.
●Lorsque le hayon à commande électrique
est désactivé, le hayon à commande élec- trique ne fonctionne pas, mais il peut être
ouvert et fermé manuellement.
●Pendant l'ouverture/la fermeture du hayon
à commande électrique, l'opération est
interrompue si le hayon à commande élec- trique vient à être obstrué.
■Fonction de protection anti-pincement
Des capteurs sont installés sur les côtés droit
et gauche du hayon à commande électrique.
Lorsque la porte se ferme automatiquement et qu'une pression est exercée sur les cap-
teurs à cause d’un objet se faisant pincer,
etc., la fonction de protection anti-pincement fonctionne.
Depuis cette position, la porte amorce auto-
matiquement un léger déplacement dans le
sens inverse, puis la fonction s'arrête.
■Fonction de verrouillage de réserve du
hayon
Cette fonction réserve le verrouillage du
hayon à commande électrique lorsque le hayon à commande électrique est ouvert. Si
les opérations suivantes sont effectuées,
toutes les portes à l'exception du hayon à commande électrique sont verrouillées, puis
le hayon à commande électrique est ver-
rouillé lorsqu'il est complètement fermé.
1 Fermez toutes les portes, à l'exception du hayon.
2 Procédez à une fermeture automatique
du hayon à commande électrique et ver-
rouillez les portes au moyen de la télé-
commande du verrouillage centralisé ( P.129) ou du système d'accès et de
démarrage mains libres ( P.129) pen-
dant que le hayon à commande élec- trique est en cours de fermeture.
Les feux de détresse clignotent pour indiquer
que toutes les portes ont été fermées et ver-
rouillées.
●Si la clé électronique est placée à l'inté-
rieur du véhicule après le démarrage d'une opération de fermeture via la fonction de
verrouillage de réserve de porte, la clé
électronique risque d'être verrouillée à l'intérieur du véhicule.
●Si le hayon ne se ferme pas complètement à cause du fonctionnement de la fonction
de protection anti-pincement, etc., lorsque
le hayon se ferme automatiquement après l'actionnement du verrouillage de réserve
de porte, la fonction de verrouillage de
réserve de porte est désactivée et toutes les portes se déverrouillent.
●Avant de quitter le véhicule, veillez à ce que toutes les portes soient fermées et
verrouillées.
■Conditions de fonctionnement du cap-
teur de mouvement de pied (véhicules avec hayon à commande électrique
mains libres)
●Lorsque le paramètre de fonctionnement
du capteur de mouvement de pied est
activé ( P.484) et que le contact d'alimen- tation est placé sur arrêt.
●Lorsqu'une clé électronique est présente dans la zone de détection de fonctionne-
ment.

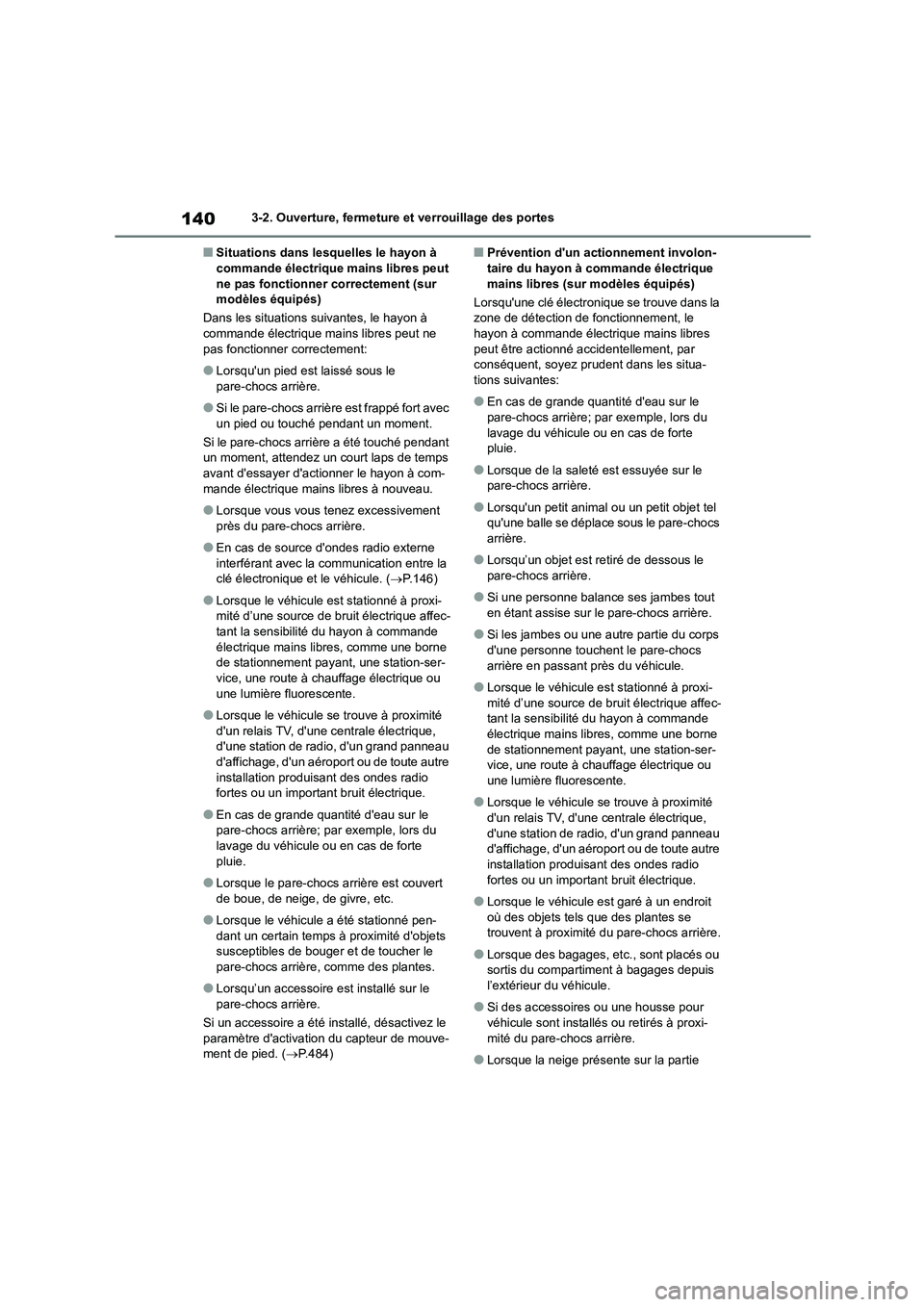

1403-2. Ouverture, fermeture et verrouillage des portes
■Situations dans lesquelles le hayon à commande électrique mains libres peut
ne pas fonctionner correctement (sur
modèles équipés)
Dans les situations suivantes, le hayon à commande électrique mains libres peut ne
pas fonctionner correctement:
●Lorsqu'un pied est laissé sous le
pare-chocs arrière.
●Si le pare-chocs arrièr e est frappé fort avec
un pied ou touché pendant un moment.
Si le pare-chocs arrière a été touché pendant
un moment, attendez un court laps de temps
avant d'essayer d'actionner le hayon à com- mande électrique mains libres à nouveau.
●Lorsque vous vous tenez excessivement près du pare-chocs arrière.
●En cas de source d'ondes radio externe interférant avec la communication entre la
clé électronique et le véhicule. ( P.146)
●Lorsque le véhicule est stationné à proxi-
mité d’une source de bruit électrique affec-
tant la sensibilité du hayon à commande électrique mains libres, comme une borne
de stationnement payant, une station-ser-
vice, une route à chauffage électrique ou une lumière fluorescente.
●Lorsque le véhicule se trouve à proximité d'un relais TV, d'une c entrale électrique,
d'une station de radio, d'un grand panneau
d'affichage, d'un aéroport ou de toute autre installation produisant des ondes radio
fortes ou un important bruit électrique.
●En cas de grande quantité d'eau sur le
pare-chocs arrière; pa r exemple, lors du
lavage du véhicule ou en cas de forte pluie.
●Lorsque le pare-chocs arrière est couvert de boue, de neige, de givre, etc.
●Lorsque le véhicule a été stationné pen-dant un certain temps à proximité d'objets
susceptibles de bouger et de toucher le
pare-chocs arrière, comme des plantes.
●Lorsqu’un accessoire est installé sur le
pare-chocs arrière.
Si un accessoire a été installé, désactivez le paramètre d'activation du capteur de mouve-
ment de pied. ( P.484)
■Prévention d'un actionnement involon- taire du hayon à commande électrique
mains libres (sur modèles équipés)
Lorsqu'une clé électronique se trouve dans la
zone de détection de fonctionnement, le hayon à commande électrique mains libres
peut être actionné accidentellement, par
conséquent, soyez prudent dans les situa- tions suivantes:
●En cas de grande quantité d'eau sur le pare-chocs arrière; par exemple, lors du
lavage du véhicule ou en cas de forte
pluie.
●Lorsque de la saleté est essuyée sur le
pare-chocs arrière.
●Lorsqu'un petit animal ou un petit objet tel
qu'une balle se déplace sous le pare-chocs
arrière.
●Lorsqu’un objet est reti ré de dessous le
pare-chocs arrière.
●Si une personne balance ses jambes tout
en étant assise sur le pare-chocs arrière.
●Si les jambes ou une autre partie du corps
d'une personne touchent le pare-chocs arrière en passant près du véhicule.
●Lorsque le véhicule est stationné à proxi-mité d’une source de bruit électrique affec-
tant la sensibilité du hayon à commande
électrique mains libres, comme une borne de stationnement payant, une station-ser-
vice, une route à chauffage électrique ou
une lumière fluorescente.
●Lorsque le véhicule se trouve à proximité
d'un relais TV, d'une centrale électrique, d'une station de radio, d'un grand panneau
d'affichage, d'un aéroport ou de toute autre
installation produisant des ondes radio fortes ou un important bruit électrique.
●Lorsque le véhicule est garé à un endroit où des objets tels que des plantes se
trouvent à proximité du pare-chocs arrière.
●Lorsque des bagages, etc., sont placés ou
sortis du compartiment à bagages depuis
l’extérieur du véhicule.
●Si des accessoires ou une housse pour
véhicule sont installés ou retirés à proxi- mité du pare-chocs arrière.
●Lorsque la neige présente sur la partie

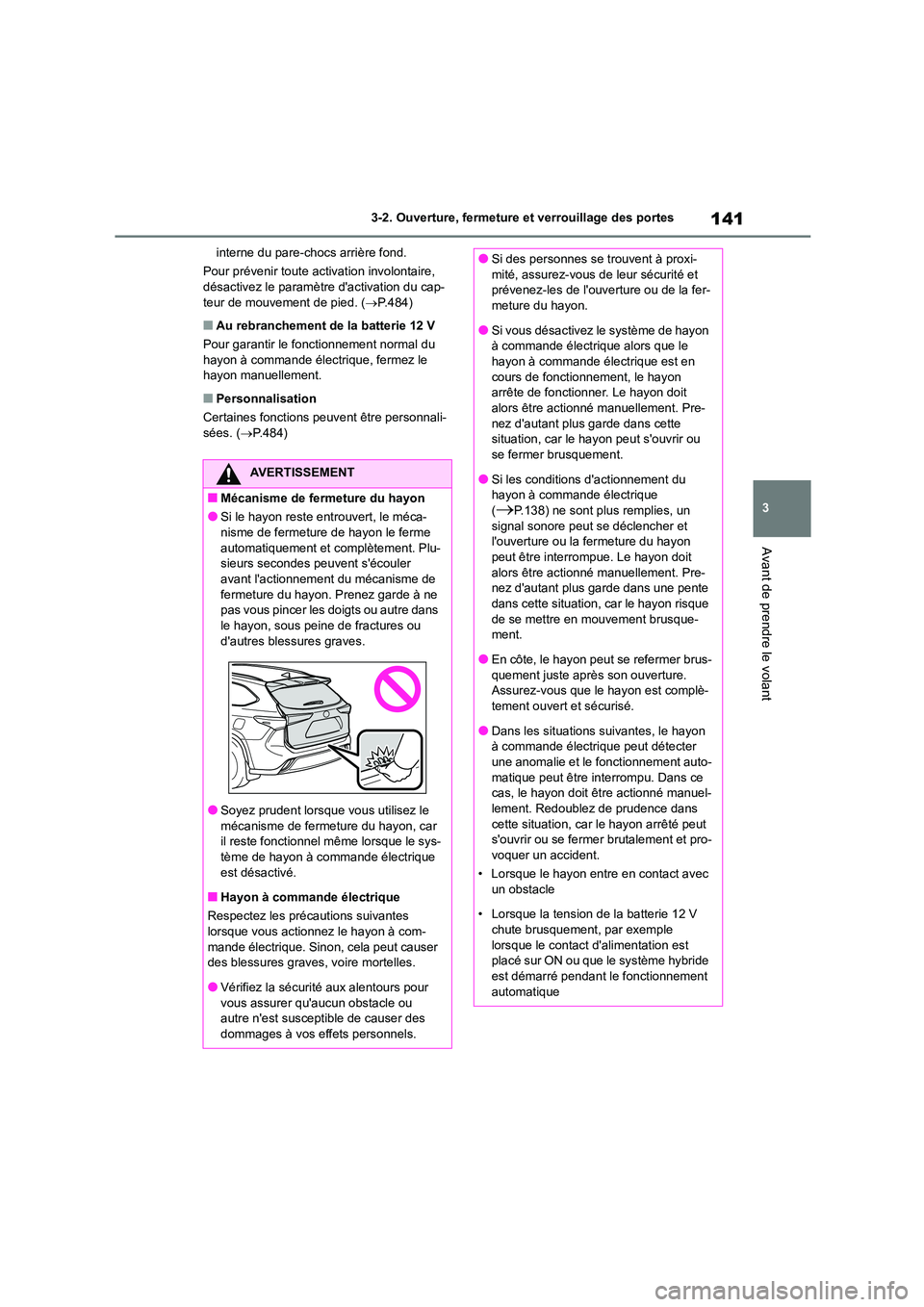

141
3
3-2. Ouverture, fermeture et verrouillage des portes
Avant de prendre le volant
interne du pare-chocs arrière fond.
Pour prévenir toute activation involontaire, désactivez le paramètre d'activation du cap-
teur de mouvement de pied. ( P.484)
■Au rebranchement de la batterie 12 V
Pour garantir le fonctionnement normal du
hayon à commande électrique, fermez le hayon manuellement.
■Personnalisation
Certaines fonctions peuvent être personnali- sées. ( P.484)
AVERTISSEMENT
■Mécanisme de fermeture du hayon
●Si le hayon reste entrouvert, le méca-
nisme de fermeture de hayon le ferme automatiquement et complètement. Plu-
sieurs secondes peuvent s'écouler
avant l'actionnement du mécanisme de fermeture du hayon. Prenez garde à ne
pas vous pincer les doigts ou autre dans
le hayon, sous peine de fractures ou d'autres blessures graves.
●Soyez prudent lorsque vous utilisez le
mécanisme de fermeture du hayon, car il reste fonctionnel même lorsque le sys-
tème de hayon à commande électrique
est désactivé.
■Hayon à commande électrique
Respectez les précautions suivantes
lorsque vous actionnez le hayon à com-
mande électrique. Sinon, cela peut causer des blessures graves, voire mortelles.
●Vérifiez la sécurité aux alentours pour
vous assurer qu'aucun obstacle ou autre n'est susceptible de causer des
dommages à vos effets personnels.
●Si des personnes se trouvent à proxi-
mité, assurez-vous de leur sécurité et
prévenez-les de l'ouverture ou de la fer- meture du hayon.
●Si vous désactivez le système de hayon
à commande électrique alors que le hayon à commande électrique est en
cours de fonctionnement, le hayon
arrête de fonctionner. Le hayon doit alors être actionné manuellement. Pre-
nez d'autant plus garde dans cette
situation, car le hayon peut s'ouvrir ou
se fermer brusquement.
●Si les conditions d'actionnement du
hayon à commande électrique
(P.138) ne sont plus remplies, un signal sonore peut se déclencher et
l'ouverture ou la fermeture du hayon
peut être interrompue. Le hayon doit alors être actionné manuellement. Pre-
nez d'autant plus garde dans une pente
dans cette situation, car le hayon risque de se mettre en mouvement brusque-
ment.
●En côte, le hayon peut se refermer brus- quement juste après son ouverture.
Assurez-vous que le hayon est complè-
tement ouvert et sécurisé.
●Dans les situations suivantes, le hayon
à commande électrique peut détecter
une anomalie et le fonctionnement auto- matique peut être interrompu. Dans ce
cas, le hayon doit être actionné manuel-
lement. Redoublez de prudence dans cette situation, car le hayon arrêté peut
s'ouvrir ou se fermer brutalement et pro-
voquer un accident.
• Lorsque le hayon entre en contact avec un obstacle
• Lorsque la tension de la batterie 12 V
chute brusquement, par exemple lorsque le contact d'alimentation est
placé sur ON ou que le système hybride
est démarré pendant le fonctionnement automatique

1423-2. Ouverture, fermeture et verrouillage des portes
AVERTISSEMENT
●Si un objet lourd est fixé au hayon, le
hayon peut ne pas fonctionner, et cau-
ser un dysfonctionnement, ou le hayon peut se refermer brusquement après
son ouverture, et causer des blessures
aux mains, aux bras, à la tête ou au cou des personnes. Ne fixez aucun acces-
soire autre que des pièces Toyota d'ori-
gine au hayon.
■Fonction de protection anti-pince-
ment
Respectez les précautions suivantes.
Sinon, cela peut causer des blessures graves, voire mortelles.
●N'utilisez jamais une partie de votre
corps pour activer intentionnellement la fonction de protection anti-pincement.
●La fonction de protection anti-pincement
peut ne pas fonctionner si quelque chose se coince juste avant la fermeture
complète du hayon. Prenez garde à ne
pas vous pincer les doigts ou autre.
●La fonction de protection anti-pincement
peut ne pas fonctionner selon la forme
de l'objet coincé. Prenez garde à ne pas
vous pincer les doigts ou autre.
■Hayon à commande électrique mains
libres (sur modèles équipés)
Respectez les précautions suivantes
lorsque vous actionnez le hayon à com- mande électrique mains libres. Sinon, cela
peut causer des blessures graves, voire
mortelles.
●Vérifiez la sécurité aux alentours pour
vous assurer qu'aucun obstacle ou
autre n'est susceptible de causer des dommages à vos effets personnels.
●Les gaz d'échappement rendent les
tuyaux d'échappement très chauds. Lorsque vous actionnez le hayon à
commande électrique mains libres, veil-
lez à ne pas toucher le tuyau d'échap- pement.
●N'actionnez pas le hayon à commande
électrique mains libres s'il y a peu
d'espace sous le pare-chocs arrière.
NOTE
■Tiges du hayon
Le hayon est muni de tiges qui le main-
tiennent en place.
Respectez les précautions suivantes. Autrement, vous risquez de causer des
dommages à la tige de hayon, avec pour
résultat un mauvais fonctionnement.
●Ne fixez aucun corps étranger, tel que
des autocollants, feuilles en plastique ou adhésifs à la baguette de la tige.
●Ne fixez aucun accessoire autre que
des pièces Toyota d'origine au hayon.
●Ne posez pas la main sur la tige et ne forcez pas dessus latéralement.
■Pour éviter tout dysfonctionnement
du mécanisme de fermeture du hayon
Ne forcez pas excessivement sur le hayon
pendant l'actionnement du mécanisme de
fermeture du hayon. Le fait de forcer excessivement peut causer un dysfonc-
tionnement du mécanisme de fermeture
du hayon.
■Pour éviter tout dysfonctionnement
du hayon à commande électrique
●Assurez-vous de l'absence de glace
entre le hayon et son encadrement, sus- ceptible d'entraver le mouvement du
hayon. Si le hayon à commande élec-
trique est actionné en cas de charge excessive, ceci peut causer un dysfonc-
tionnement.
