2023 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

87
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

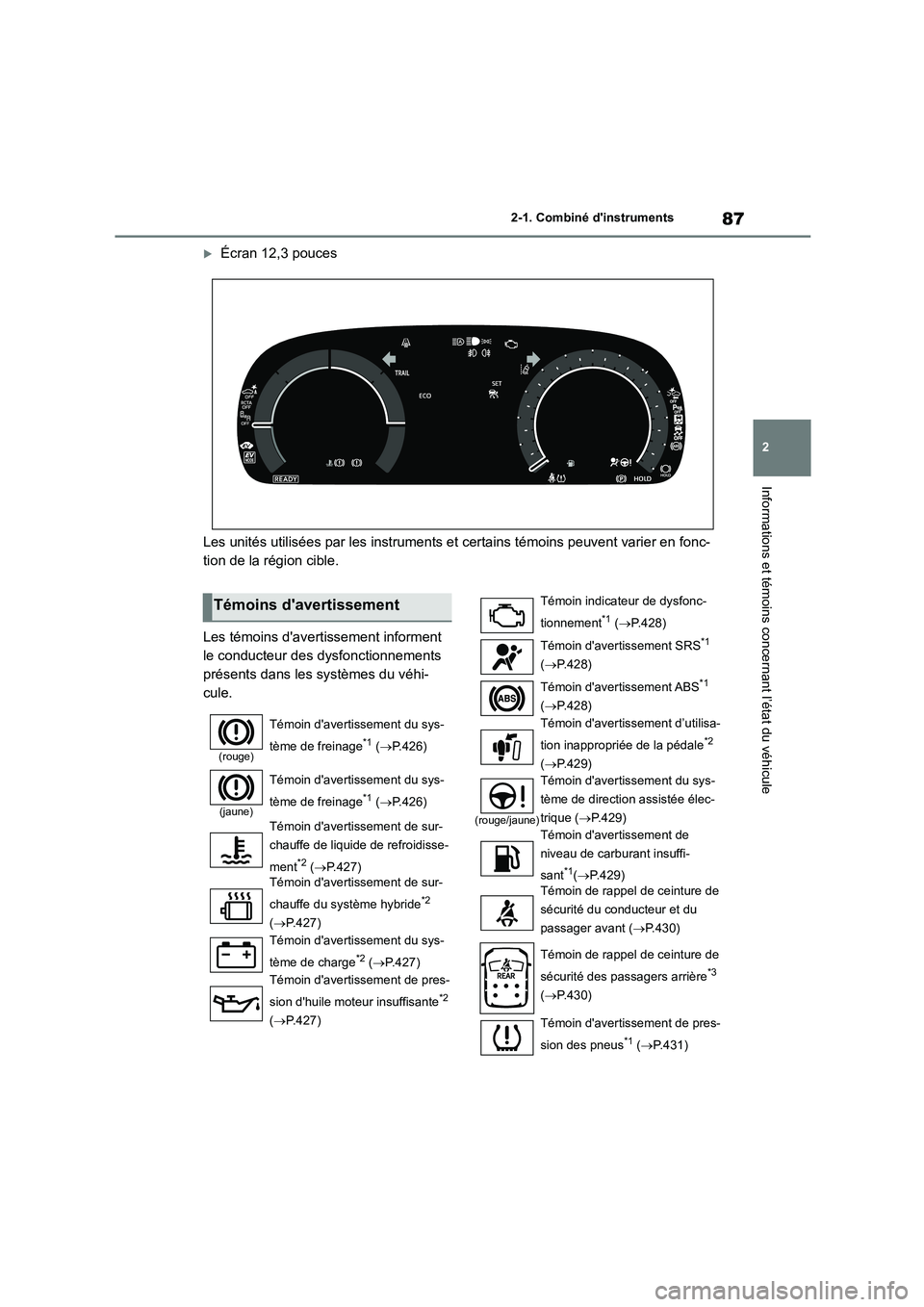

Écran 12,3 pouces
Les unités utilisées par les instruments et certains témoins peuvent varier en fonc-
tion de la région cible.
Les témoins d'avertissement informent
le conducteur des dysfonctionnements
présents dans les systèmes du véhi-
cule.
Témoins d'avertissement
(rouge)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.426)
(jaune)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.426)
Témoin d'avertissement de sur-
chauffe de liquide de refroidisse-
ment*2 ( P.427) Témoin d'avertissement de sur-
chauffe du système hybride*2
( P.427)
Témoin d'avertissement du sys-
tème de charge*2 ( P.427)
Témoin d'avertissement de pres-
sion d'huile moteur insuffisante*2
( P.427)
Témoin indicateur de dysfonc-
tionnement*1 ( P.428)
Témoin d'avertissement SRS*1
( P.428)
Témoin d'avertissement ABS*1
( P.428)
Témoin d'avertissement d’utilisa-
tion inappropriée de la pédale*2
( P.429)
(rouge/jaune)
Témoin d'avertissement du sys-
tème de direction assistée élec-
trique ( P.429)
Témoin d'avertissement de
niveau de carburant insuffi-
sant*1( P.429)
Témoin de rappel de ceinture de
sécurité du conducteur et du
passager avant ( P.430)
Témoin de rappel de ceinture de
sécurité des passagers arrière*3
( P.430)
Témoin d'avertissement de pres-
sion des pneus*1 ( P.431)

882-1. Combiné d'instruments
*1: Ces témoins s'allument lorsque le
contact d'alimentati on est placé sur ON
pour indiquer qu'un contrôle des sys-
tèmes est en cours. Ils s'éteignent après
la mise en marche du système hybride
ou après quelques secondes. Il peut y
avoir un dysfonctionnement dans le sys-
tème si un témoin ne s'allume pas, ou
s'éteint. Faites contrôler le véhicule par
un revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara-
teur de confiance.
*2: Ce témoin s'allume sur l'écran multifonc-
tionnel.
*3: Ce témoin s'allume sur la console cen-
trale.

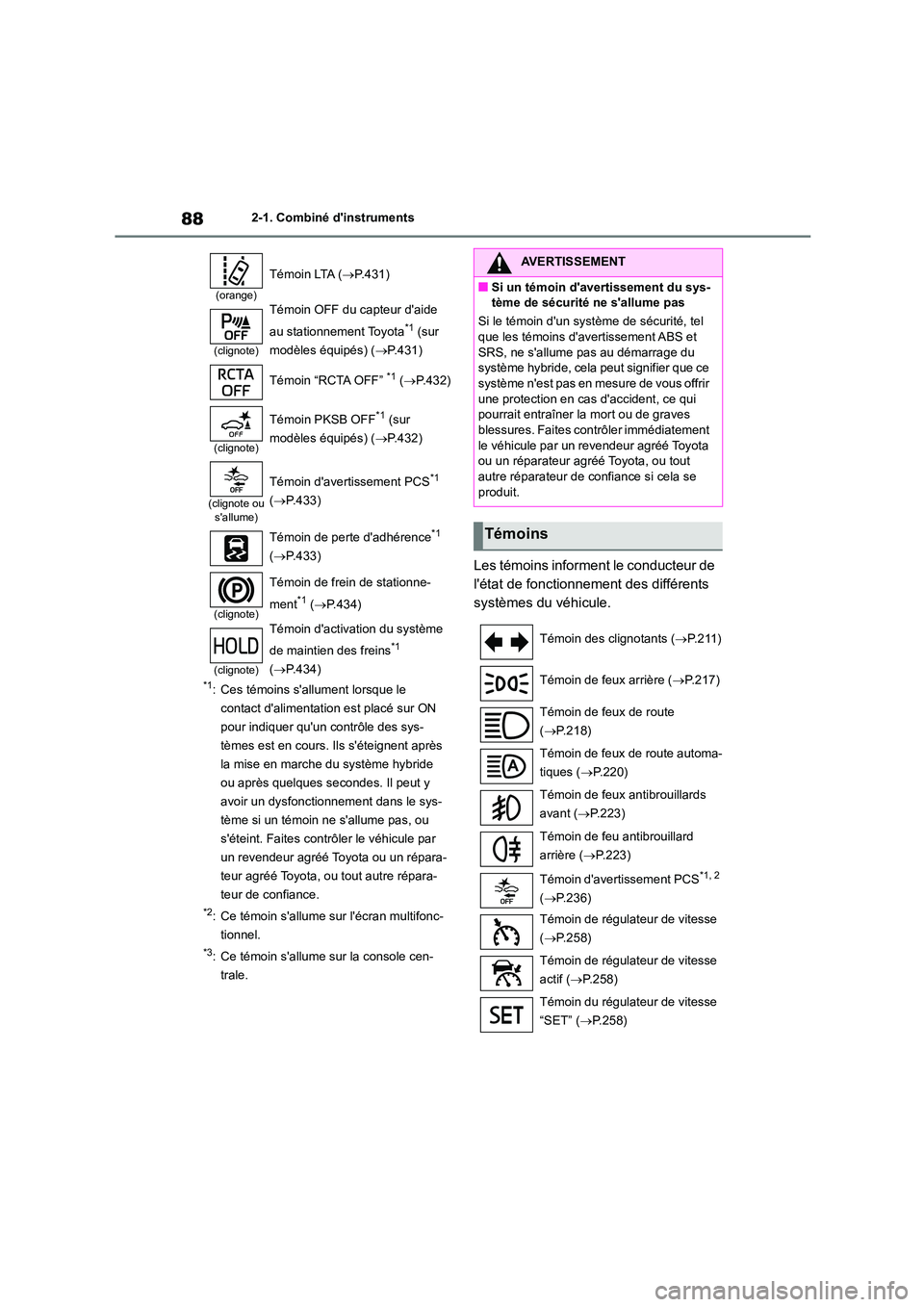

Les témoins informent le conducteur de
l'état de fonctionnement des différents
systèmes du véhicule.
(orange)
Témoin LTA ( P.431)
(clignote)
Témoin OFF du capteur d'aide
au stationnement Toyota*1 (sur
modèles équipés) ( P.431)
Témoin “RCTA OFF” *1 ( P.432)
(clignote)
Témoin PKSB OFF*1 (sur
modèles équipés) ( P.432)
(clignote ou s'allume)
Témoin d'avertissement PCS*1
( P.433)
Témoin de perte d'adhérence*1
( P.433)
(clignote)
Témoin de frein de stationne-
ment*1 ( P.434)
(clignote)
Témoin d'activation du système
de maintien des freins*1
( P.434)
AVERTISSEMENT
■Si un témoin d'avertissement du sys-
tème de sécurité ne s'allume pas
Si le témoin d'un système de sécurité, tel
que les témoins d'avertissement ABS et SRS, ne s'allume pas au démarrage du
système hybride, cela peut signifier que ce
système n'est pas en mesure de vous offrir une protection en cas d'accident, ce qui
pourrait entraîner la mort ou de graves
blessures. Faites contrôler immédiatement le véhicule par un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance si cela se produit.
Témoins
Témoin des clignotants ( P. 2 1 1 )
Témoin de feux arrière ( P.217)
Témoin de feux de route
( P.218)
Témoin de feux de route automa-
tiques ( P.220)
Témoin de feux antibrouillards
avant ( P.223)
Témoin de feu antibrouillard
arrière ( P.223)
Témoin d'avertissement PCS*1, 2
( P.236)
Témoin de régulateur de vitesse
( P.258)
Témoin de régulateur de vitesse
actif ( P.258)
Témoin du régulateur de vitesse
“SET” ( P.258)

89
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule
 Témoins de mode de conduite
*1: Ce témoin s’allume lorsque le système
est désactivé.
*2: Ces témoins s'allument lorsque le
contact d'alimentation est placé sur ON
pour indiquer qu'un contrôle des sys-
tèmes est en cours. Ils s'éteignent après
la mise en marche du système hybride
ou après quelques secondes. Il peut y
avoir un dysfonctionnement dans le sys-
tème si un témoin ne s'allume pas, ou
s'éteint. Faites contrôler le véhicule par
un revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara-
teur de confiance.
*3: Ce témoin s'allume sur les rétroviseurs
extérieurs.
*4: Ce témoin s'allume sur l'écran multifonc-
tionnel.
*5: Ce témoin s'allume sur la console cen-
trale.
*6: Lorsque la température extérieure est
inférieure ou égale à environ 3°C (37°F),
ce témoin clignote pendant environ 10
secondes, puis reste allumé.
*7: En fonction des conditions de fonctionne-
ment, la couleur et l'état d'allumage, de
clignotement du témoin changent.
*7
Témoin LTA ( P.238, 254)
Témoins de rétroviseurs exté-
rieurs BSM*2, 3 ( P.275, 289)
Témoin BSM OFF*1, 2 ( P.275)
Témoin OFF du capteur d'aide
au stationnement Toyota*1, 2 (sur
modèles équipés) ( P.281)
Témoin “RCTA OFF”*1, 2
( P.289)
Témoin PKSB OFF*1, 2(sur
modèles équipés) ( P.296)
(clignote)
Témoin de perte d'adhérence*2
( P.310)
Témoin VSC OFF*1, 2 ( P.310)
Témoin de système d'accès et
de démarrage mains libres*4
( P.201)
Témoin “READY” ( P.201)
Témoin de mode de conduite EV
( P.205)
Témoin de frein de stationne-
ment*2 ( P.212)
Témoin de veille du système de
maintien des freins*2 ( P.215)
Témoin d'activation du système
de maintien des freins*2
( P.215)
Témoin EV ( P.74)
Témoin de température exté-
rieure basse*6 ( P.90)
Témoin de sécurité*5 ( P.81, 82)
Témoin “PASS AIR BAG
ON/OFF”*2, 5 ( P.44)
Témoin du mode éco-conduite
( P.305)
Témoin de mode sport ( P.305)
Témoin de mode Trail ( P.306)

902-1. Combiné d'instruments

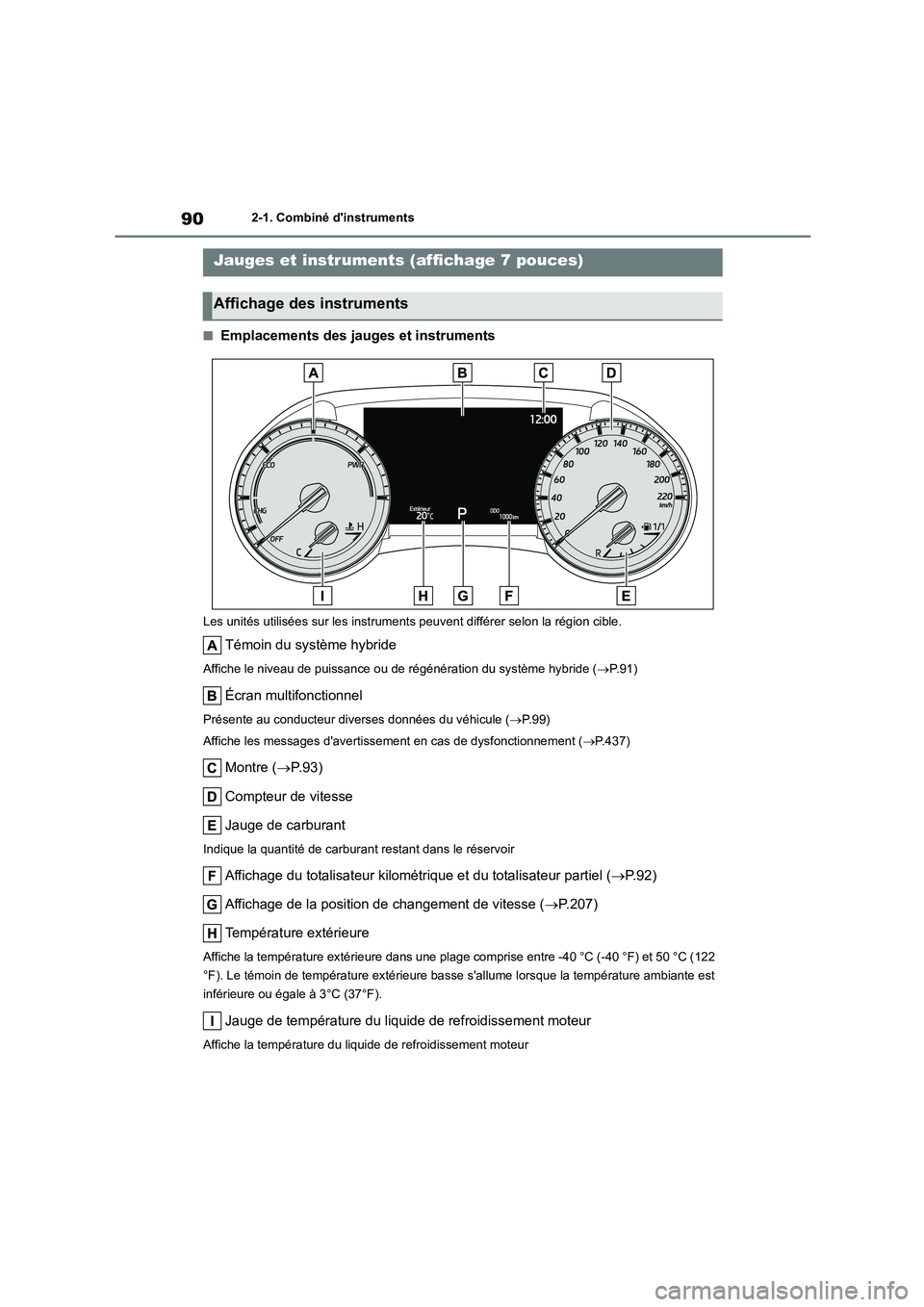

■Emplacements des jauges et instruments
Les unités utilisées sur les instruments peuvent différer selon la région cible.
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride (P.91)
Écran multifonctionnel
Présente au conducteur diverses données du véhicule (P.99)
Affiche les messages d'avertiss ement en cas de dysfonctionnement (P.437)
Montre (P. 9 3 )
Compteur de vitesse
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Affichage du totalisateur kilométrique et du totalisateur partiel ( P. 9 2 )
Affichage de la position de changement de vitesse ( P.207)
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40 °C (-40 °F) et 50 °C (122
°F). Le témoin de température extérieure basse s'allume lorsque la température ambiante est
inférieure ou égale à 3°C (37°F).
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Jauges et instruments (affichage 7 pouces)
Affichage des instruments

91
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

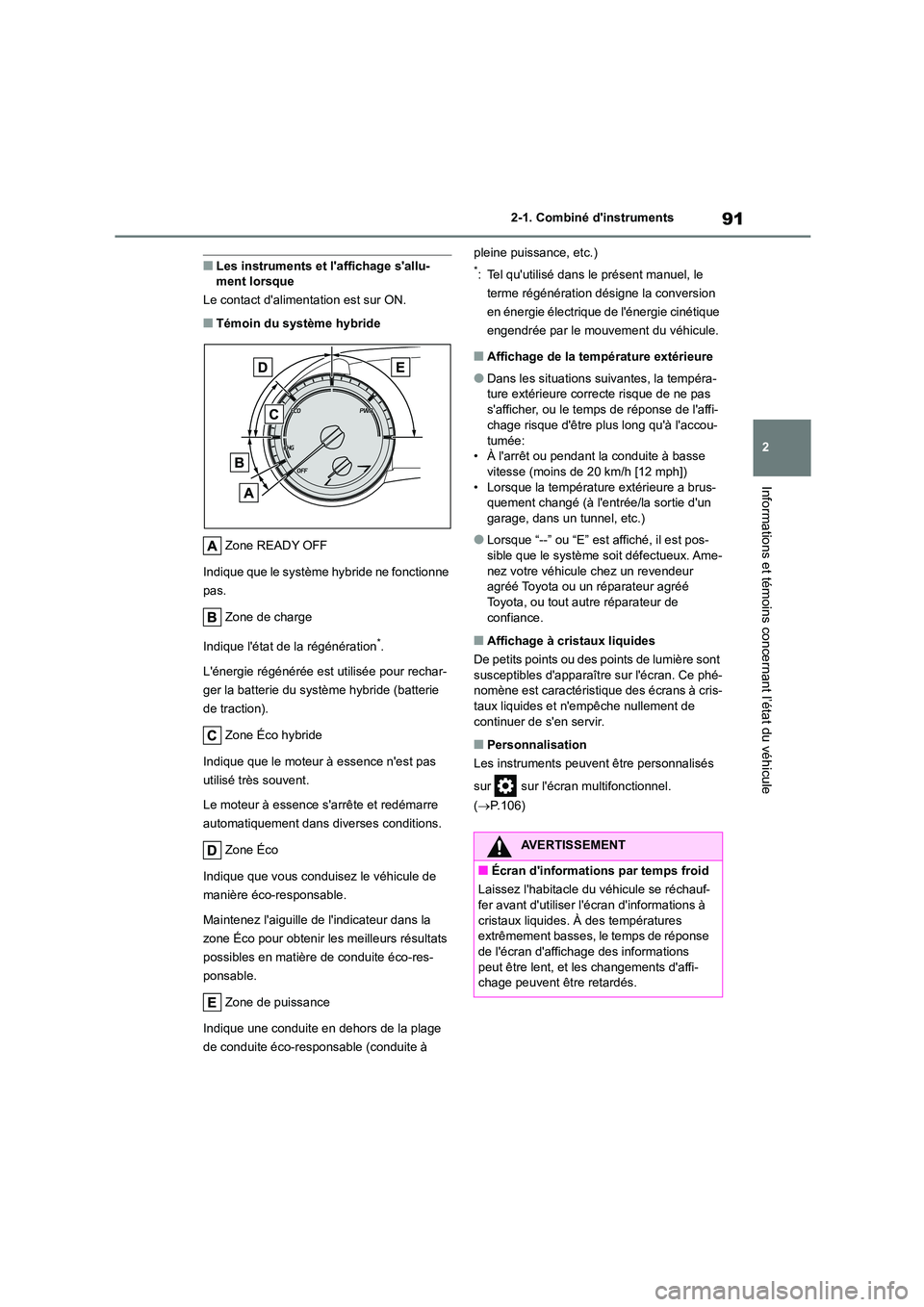

■Les instruments et l'affichage s'allu- ment lorsque
Le contact d'alimentation est sur ON.
■Témoin du système hybride
Zone READY OFF
Indique que le système hybride ne fonctionne
pas.
Zone de charge
Indique l'état de la régénération*.
L'énergie régénérée est utilisée pour rechar-
ger la batterie du système hybride (batterie
de traction).
Zone Éco hybride
Indique que le moteur à essence n'est pas
utilisé très souvent.
Le moteur à essence s'arrête et redémarre
automatiquement dans diverses conditions.
Zone Éco
Indique que vous conduisez le véhicule de
manière éco-responsable.
Maintenez l'aiguille de l'indicateur dans la
zone Éco pour obtenir les meilleurs résultats
possibles en matière de conduite éco-res-
ponsable.
Zone de puissance
Indique une conduite en dehors de la plage
de conduite éco-responsable (conduite à
pleine puissance, etc.)
*: Tel qu'utilisé dans le présent manuel, le
terme régénération désigne la conversion
en énergie électrique de l'énergie cinétique
engendrée par le mouvement du véhicule.
■Affichage de la température extérieure
●Dans les situations suivantes, la tempéra- ture extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affi-
chage risque d'être plus long qu'à l'accou-
tumée: • À l'arrêt ou pendant la conduite à basse
vitesse (moins de 20 km/h [12 mph])
• Lorsque la température extérieure a brus- quement changé (à l'entrée/la sortie d'un
garage, dans un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, il est pos-
sible que le système soit défectueux. Ame-
nez votre véhicule chez un revendeur agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
■Affichage à cristaux liquides
De petits points ou des points de lumière sont susceptibles d'apparaître sur l'écran. Ce phé-
nomène est caractéristique des écrans à cris-
taux liquides et n'empêche nullement de continuer de s'en servir.
■Personnalisation
Les instruments peuvent être personnalisés
sur sur l'écran multifonctionnel.
( P.106)
AVERTISSEMENT
■Écran d'informations par temps froid
Laissez l'habitacle du véhicule se réchauf-
fer avant d'utiliser l'écran d'informations à
cristaux liquides. À des températures extrêmement basses, le temps de réponse
de l'écran d'affich age des informations
peut être lent, et les changements d'affi- chage peuvent être retardés.

922-1. Combiné d'instruments

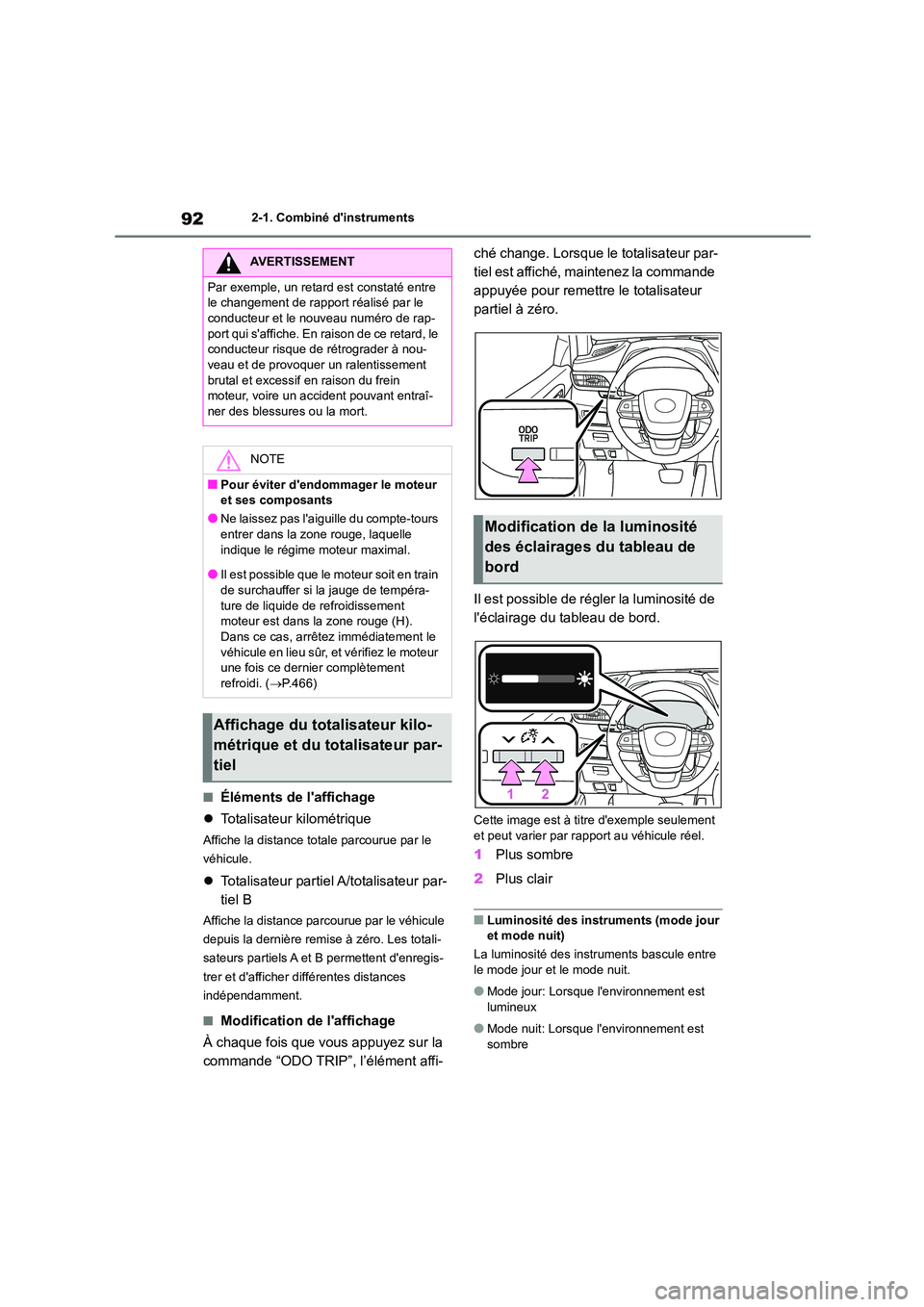

■Éléments de l'affichage
 Totalisateur kilométrique
Affiche la distance totale parcourue par le
véhicule.
 Totalisateur partiel A/totalisateur par-
tiel B
Affiche la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d'enregis-
trer et d'afficher différentes distances
indépendamment.
■Modification de l'affichage
À chaque fois que vous appuyez sur la
commande “ODO TRIP”, l’élément affi-
ché change. Lorsque le totalisateur par-
tiel est affiché, maintenez la commande
appuyée pour remettre le totalisateur
partiel à zéro.
Il est possible de régler la luminosité de
l'éclairage du tableau de bord.
Cette image est à titre d'exemple seulement et peut varier par rapport au véhicule réel.
1 Plus sombre
2 Plus clair
■Luminosité des instruments (mode jour et mode nuit)
La luminosité des instruments bascule entre
le mode jour et le mode nuit.
●Mode jour: Lorsque l'environnement est
lumineux
●Mode nuit: Lorsque l'environnement est
sombre
AVERTISSEMENT
Par exemple, un retard est constaté entre
le changement de rapport réalisé par le
conducteur et le nouveau numéro de rap- port qui s'affiche. En raison de ce retard, le
conducteur risque de rétrograder à nou-
veau et de provoquer un ralentissement brutal et excessif en raison du frein
moteur, voire un accident pouvant entraî-
ner des blessures ou la mort.
NOTE
■Pour éviter d'endommager le moteur
et ses composants
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge, laquelle
indique le régime moteur maximal.
●Il est possible que le moteur soit en train de surchauffer si la jauge de tempéra-
ture de liquide de refroidissement
moteur est dans la zone rouge (H). Dans ce cas, arrêtez immédiatement le
véhicule en lieu sûr, et vérifiez le moteur
une fois ce dernier complètement refroidi. ( P.466)
Affichage du totalisateur kilo-
métrique et du totalisateur par-
tiel
Modification de la luminosité
des éclairages du tableau de
bord

93
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

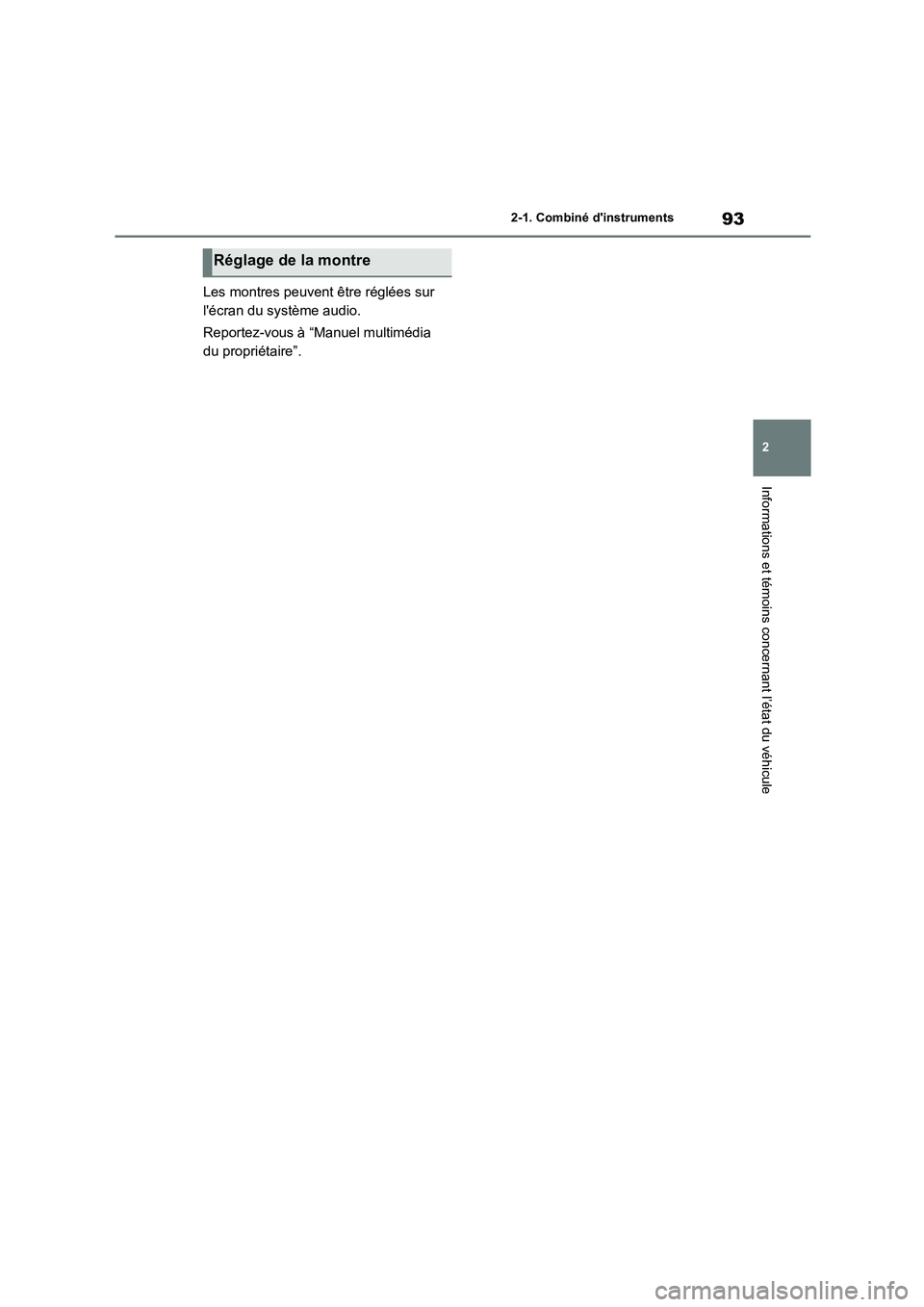

Les montres peuvent être réglées sur
l'écran du système audio.
Reportez-vous à “Manuel multimédia
du propriétaire”.
Réglage de la montre

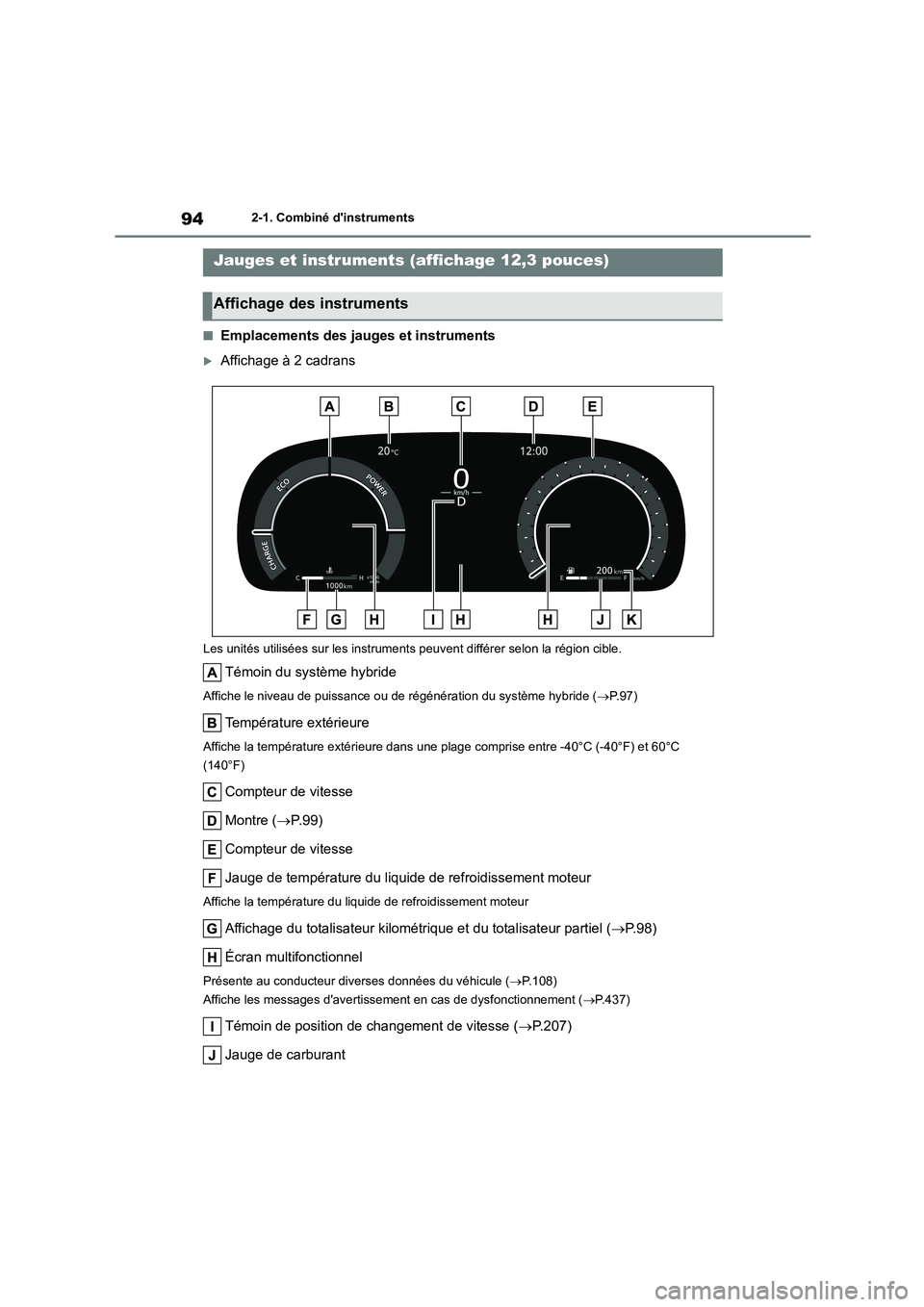

942-1. Combiné d'instruments
■Emplacements des jauges et instruments
Affichage à 2 cadrans
Les unités utilisées sur les instruments peuvent différer selon la région cible.
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride (P.97)
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et 60°C
(140°F)
Compteur de vitesse
Montre ( P. 9 9 )
Compteur de vitesse
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Affichage du totalisateur kilométrique et du totalisateur partiel ( P. 9 8 )
Écran multifonctionnel
Présente au conducteur dive rses données du véhicule (P.108)
Affiche les messages d'avertiss ement en cas de dysfonctionnement (P.437)
Témoin de position de changement de vitesse (P.207)
Jauge de carburant
Jauges et instruments (affichage 12,3 pouces)
Affichage des instruments
