2022 TOYOTA RAV4 Návod na použití (in Czech)

239
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být
zapnut/vypnut na obrazovce
( S.117) na multiinformačním dis-
pleji.
Systém se automati cky zapne pokaždé,
když je spínač POWER zapnut do
ZAPNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkoliz-
ního varování
Načasování předkolizního varování
může být změněno na obrazovce
( S.117) na multiinformačním
displeji.
Nastavení načasování varování je
zachováno, když je spínač POWER
vypnut. Pokud je vša k předkolizní sys-
tém vypnut a znovu zapnut, načasování
se vrátí do výchozího nastavení
(střední).
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky jednotlivých předkolizních funkcí
Předkolizní systém j e zapnut a systém
rozhodne, že je pravděpodobnost čelní kolize s vozidlem vysoká.
Systém nemusí fungovat v následujících
situacích:
• Pokud byl odpojen a připojen pólový
vývod 12V akumuláto ru a pak vozidlo po určitou dobu nejelo
• Pokud je řadicí páka v R
• Když svítí indikátor vypnutí VSC
(bude v činnosti pouze funkce předko- lizního varování)
Provozní rychlosti a zrušení činnosti jed-
notlivých funkcí je uvedeno níže.
Změny nastavení předkoliz-
ního systému

2404-5. Používání podpůrných jízdních systémů
●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
*: Platí pro vozidla určená pro regiony, kde detekce chodců a/nebo cyklistů je možná
( S.236)
Pokud nastane některá z následujících situací, když je funkce p ředkolizního brzdění
v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
■Funkce detekce objektu
Systém detekuje objekty na zákl adě jejich velikosti, profilu, pohybu atd. Objekt však nemusí být detekován v závislost i na okolním jasu a pohybu, poloze a úhlu deteko-
vaného objektu, které brání syst ému ve správné činnosti. (S.242)
Ilustrace ukazuje obrázek detekovatelných objektů.
Region ARegion B
Detekovatelné
objektyRychlost vozidlaRelativní rychlo st mezi vaším
vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodci*Přibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi vaším
vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Cyklisti a chodci*Přibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi vaším
vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodci*Přibližně 10 až 80 km/hPřibližně 10 až 80 km/h

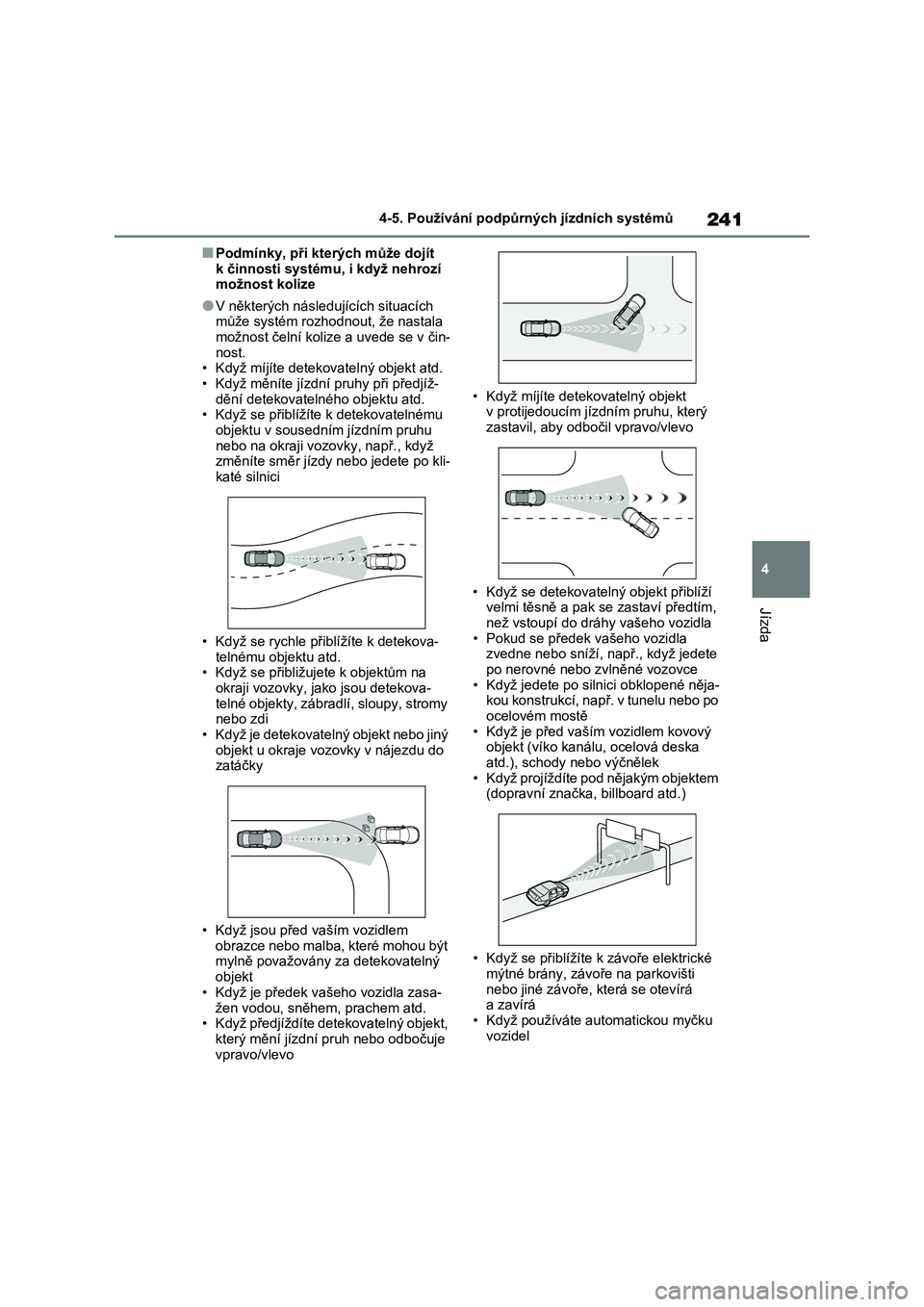

241
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize
●V některých následujících situacích může systém rozhodno ut, že nastala
možnost čelní kolize a uvede se v čin-
nost. • Když míjíte detekov atelný objekt atd.
• Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd. • Když se přiblížíte k detekovatelnému
objektu v sousedním jízdním pruhu
nebo na okraji vo zovky, např., když změníte směr jízdy nebo jedete po kli-
katé silnici
• Když se rychle přiblížíte k detekova-
telnému objektu atd.
• Když se přibližujete k objektům na okraji vozovky, jako jsou detekova-
telné objekty, zábradlí, sloupy, stromy
nebo zdi • Když je detekovatelný objekt nebo jiný
objekt u okraje vo zovky v nájezdu do
zatáčky
• Když jsou před vaším vozidlem
obrazce nebo malba, které mohou být mylně považovány z a detekovatelný
objekt
• Když je předek vašeho vozidla zasa-
žen vodou, sněhem, prachem atd. • Když předjíždíte detekovatelný objekt,
který mění jízdní pruh nebo odbočuje
vpravo/vlevo
• Když míjíte detekovatelný objekt
v protijedoucím jízdním pruhu, který zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla
• Pokud se předek vašeho vozidla zvedne nebo sníží, např., když jedete
po nerovné nebo zvlněné vozovce
• Když jedete po silnici obklopené něja- kou konstrukcí, např. v tunelu nebo po
ocelovém mostě
• Když je před vaší m vozidlem kovový objekt (víko kanálu, ocelová deska
atd.), schody nebo výčnělek
• Když projíždíte pod nějakým objektem (dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické mýtné brány, závoře na parkovišti
nebo jiné závoře, která se otevírá
a zavírá
• Když používáte aut omatickou myčku vozidel

2424-5. Používání podpůrných jízdních systémů
• Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi- dla, např. křoví, větve stromů nebo
transparent
• Když projíždíte párou nebo kouřem
• Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké kamiony nebo svodidla
• Když jedete v blízko sti TV vysílače, vy-
sílací stanice, elektrárny, vozidla vyba- veného radarem atd., nebo jiného
místa, kde se mohou vyskytovat silné
rádiové vlny nebo elektrický šum • Když se v okolí nachází mnoho věcí,
které mohou odrážet rádiové vlny
radaru (tunely, příhradové mosty, štěrkové silnice, zasněžená silnice, na
které jsou vyjeté stopy atd.)
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt detekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovat elný objekt přibli- žuje k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko
zdi, plotu, záb radlí, krytu kanálu, vozi- dla, ocelové de sky na silnici atd.
• Když je detekovatelný objekt pod
nějakou konstrukcí • Když je část detekovatelného objektu
skryta za nějakým o bjektem, např.
velkým zavazadlem, deštníkem nebo zábradlím
• Když se v okolí nachází mnoho věcí,
které mohou odrážet rádiové vlny radaru (tunely, příhradové mosty,
štěrkové silnice, zasněžená silnice, na
které jsou vyjeté stopy atd.) • Když dojde k účin ku rádiových vln
radarem, který je instalován na jiném
vozidle • Když jsou detekovatelné objekty
blízko u sebe
• Pokud svítí slunce nebo jiné světlo přímo na detekovatelný objekt
• Když má detekovatelný objekt bílý
odstín a vypadá extrémně jasně • Když se detekovatelný objekt zdá být
téměř stejné barvy nebo jasu jako
jeho okolí • Když detekovatelný objekt skočí nebo
se náhle objeví před vaším vozidlem
• Když je předek va šeho vozidla zasa- žen vodou, sněhem, prachem atd.
• Když před vámi vel mi jasné světlo,
např. slunce nebo světlomety protije- doucích vozidel, svítí přímo do před-
ního senzoru
• Když se přiblížíte k boční nebo přední části vozidla před vámi
• Pokud je vozidlo před vámi jízdní
kolo*1 nebo motocykl
• Pokud je vozidlo před vámi úzké, např. invalidní vozík
• Pokud vozidlo před vámi má malou
zadní část vozidla, např. nenaložený nákladní automobil

243
4
4-5. Používání podpůrných jízdních systémů
Jízda
• Pokud vozidlo před vámi má nízkou
zadní část vozidla, n apř. vozidlo s níz- kou plošinou
• Pokud má vozidlo vpředu extrémně vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad, který přesahuje přes jeho zadní
nárazník
• Pokud je vozidlo před vámi nepravi- delně tvarované, např. traktor nebo
postranní vozík
• Pokud je vozidlo před vámi dětské kolo, jízdní kolo, k teré převáží velký
náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované jízdní kolo (kolo s dětskou sedačkou,
tandemové kolo atd.)*2
• Pokud je výška chodce nebo jedou- cího cyklisty před vámi menší než při-
bližně 1 m, nebo vyšš í než přibližně
2 m*2
• Pokud chodec/cyklista nosí přesahu-
jící oděv (plášť, dlouhá sukně atd.),
které zakrývají j ejich siluetu*2
• Pokud je chodec skloněn dopředu
nebo dřepí, nebo je cyklista skloněn
dopředu*2
• Když se chodec/cyklista pohybuje
rychle*2
• Pokud chodec tlačí kočárek, koleč-
kové křeslo, jízdní kolo nebo jiné vozi- dlo*2
• Když jedete v nepříznivém počasí,
např. při prudkém dešti, mlze, sněžení nebo písečné bouři
• Když projíždíte párou nebo kouřem
• Když je okolní obla st tmavá, např. při svítání nebo při soumraku, nebo
v noci nebo v tunelu , čímž se deteko-
vatelný objekt zdá být téměř stejné barvy jako jeho okolí
• Když jedete místem, kde se rychle
mění jas okolí, např. vjezd nebo výjezd tunelu
• Poté, co byl nastar tován hybridní sys-
tém, vozidlo po ur čitou dobu nejelo • Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo
• Když jedete zatáčkou a několik sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku
• Pokud je přední část vozidla zvednuta nebo snížena
• Pokud jsou kola vychýlena • Pokud lišta stěrač e blokuje přední
kameru
• Vozidlo jede extré mně vysokými rych- lostmi
• Když jedete do kopce
• Pokud jsou radarový senzor nebo přední kamera vychýleny

2444-5. Používání podpůrných jízdních systémů
●V některých následujících situacích
nemusí být dosaženo dostatečné brzdné síly, což brání správné činnosti
systému:
• Pokud brzdové funkce nemohou fun- govat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré • Pokud není vozidlo řádně udržováno
(brzdy nebo pneumatiky jsou nad-
měrně opotřebované, nesprávný tlak huštění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu • Když jsou na povrchu vozovky hlu-
boké stopy kol
• Když jedete po horských silnicích • Když jedete po silnici, která má sklon
doleva nebo doprava*1: Platí pro vozidla určená pro země/ oblasti, kde detekce cyklistů není
možná ( S.236)*2: Platí pro vozidla určená pro země/ oblasti, kde detekce chodců a/nebo
cyklistů je možná ( S.236)
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC (S.316),
budou zrušeny také funkce předkoliz-
ního brzdového asistenta a předkoliz- ního brzdění.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC je vypnuto. Brzdový systém
PCS není k dispozici."
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LTA varuje
řidiče, pokud vozidlo může
vybočit ze svého jízdního pruhu
nebo dráhy* a může také lehce
ovládat volant, aby pomohlo
zabránit vybočení z jízdního
pruhu nebo dráhy*. Také když je
adaptivní tempomat s plným
rychlostním ro zsahem v čin-
nosti, tento systém bude ovlá-
dat volant, aby udržel polohu
vozidla v jízdním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední
kamery a radaru.
*: Hranice mezi asfaltem okrajem
vozovky, např. trá va, zemina nebo
obrubník

245
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí auto- maticky vozidlo ani nesnižuje
stupeň pozornosti, která musí být
věnována oblasti před vozidlem. Řidič musí vždy převzít plnou odpo-
vědnost za bezpečnost jízdy tím, že
věnuje pozornost okolním podmín-
kám a ovládá vola nt, aby upravil směr jízdy vozidla. Řidič musí také
dělat adekvátní pře stávky, když je
unaven, např. při jí zdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA nepoužíváte,
použijte spínač LTA, abyste systém vypnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s ná-
sledkem smrtelného nebo vážného
zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, napadaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně vidi-
telné z důvodu deště, sněžení, mlhy, prachu atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním
pruhu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huš-
tění pneumatik nízký.
●Když vaše vozidlo táhne přívěs*
nebo při nouzovém tažení.*: Modely, které m ohou táhnout pří- věs. ( S.194)
■Jak předejít poruchám systému LTA a chybným činnostem
●Neupravujte světlomety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud
je nutná výměna odpružení atd., kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje
opravy, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
■Podmínky, při kterých tyto
funkce nemusí fungovat správně
V následujících situacích funkce nemusí fungovat správně a vozidlo
může vybočit ze svého jízdního
pruhu. Jezděte bezpečně, přičemž vždy věnujte pozorno st vašemu okolí
a ovládejte volant, abyste upravili
dráhu vozidla bez přehnaného spolé- hání se na tyto funkce.

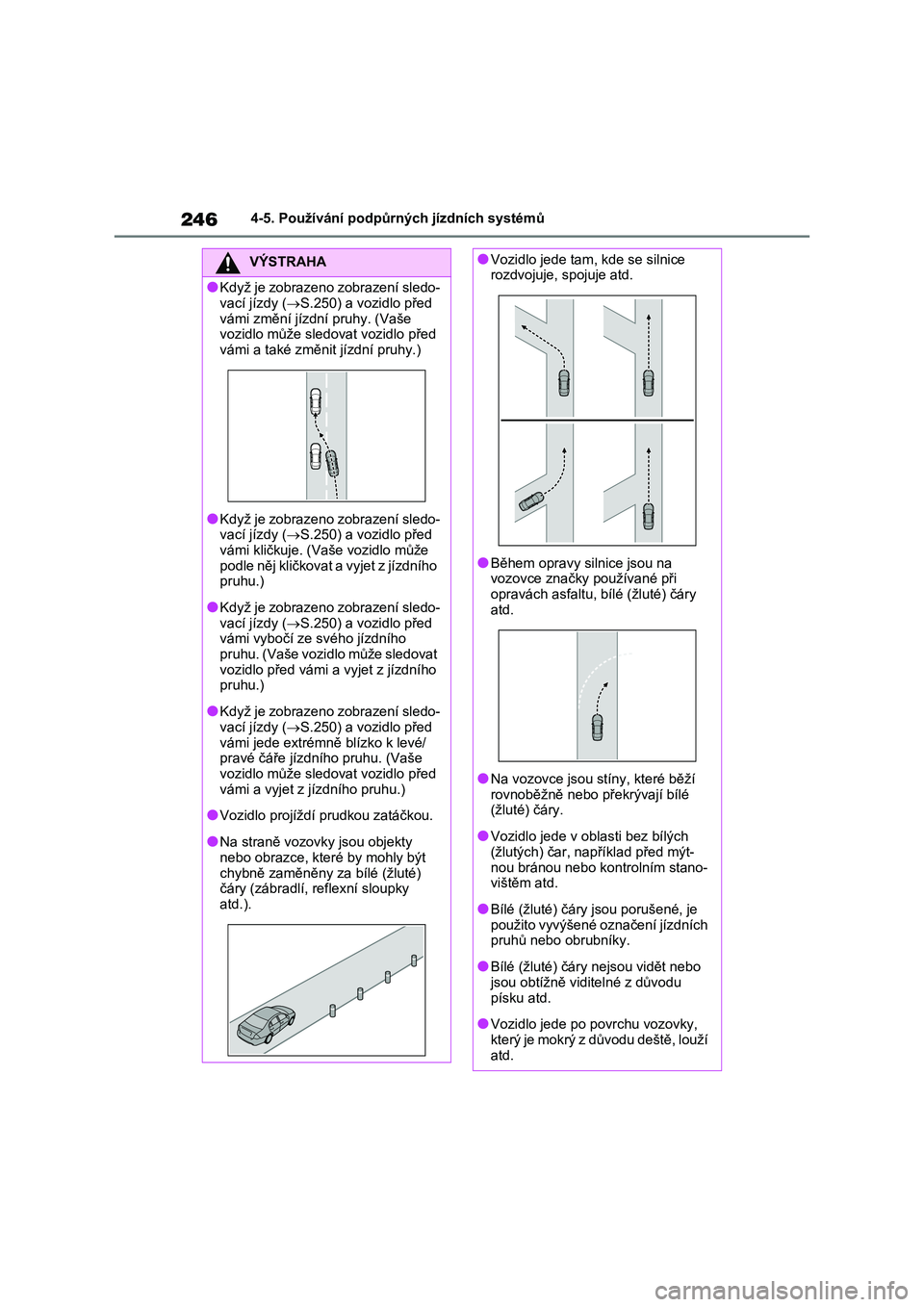

2464-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.250) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozidlo může sledovat vozidlo před
vámi a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.250) a vozidlo před
vámi kličkuje. (Vaše vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.250) a vozidlo před
vámi vybočí ze svého jízdního
pruhu. (Vaše vozidlo může sledovat vozidlo před vámi a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.250) a vozidlo před
vámi jede extrémně blízko k levé/ pravé čáře jízdního pruhu. (Vaše
vozidlo může sledovat vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty
nebo obrazce, které by mohly být
chybně zaměněny za bílé (žluté) čáry (zábradlí, reflexní sloupky
atd.).
●Vozidlo jede tam , kde se silnice rozdvojuje, spojuje atd.
●Během opravy silnice jsou na
vozovce značky používané při
opravách asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých
(žlutých) čar, například před mýt-
nou bránou nebo kon trolním stano- vištěm atd.
●Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních
pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu
písku atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z důvodu deště, louží atd.
