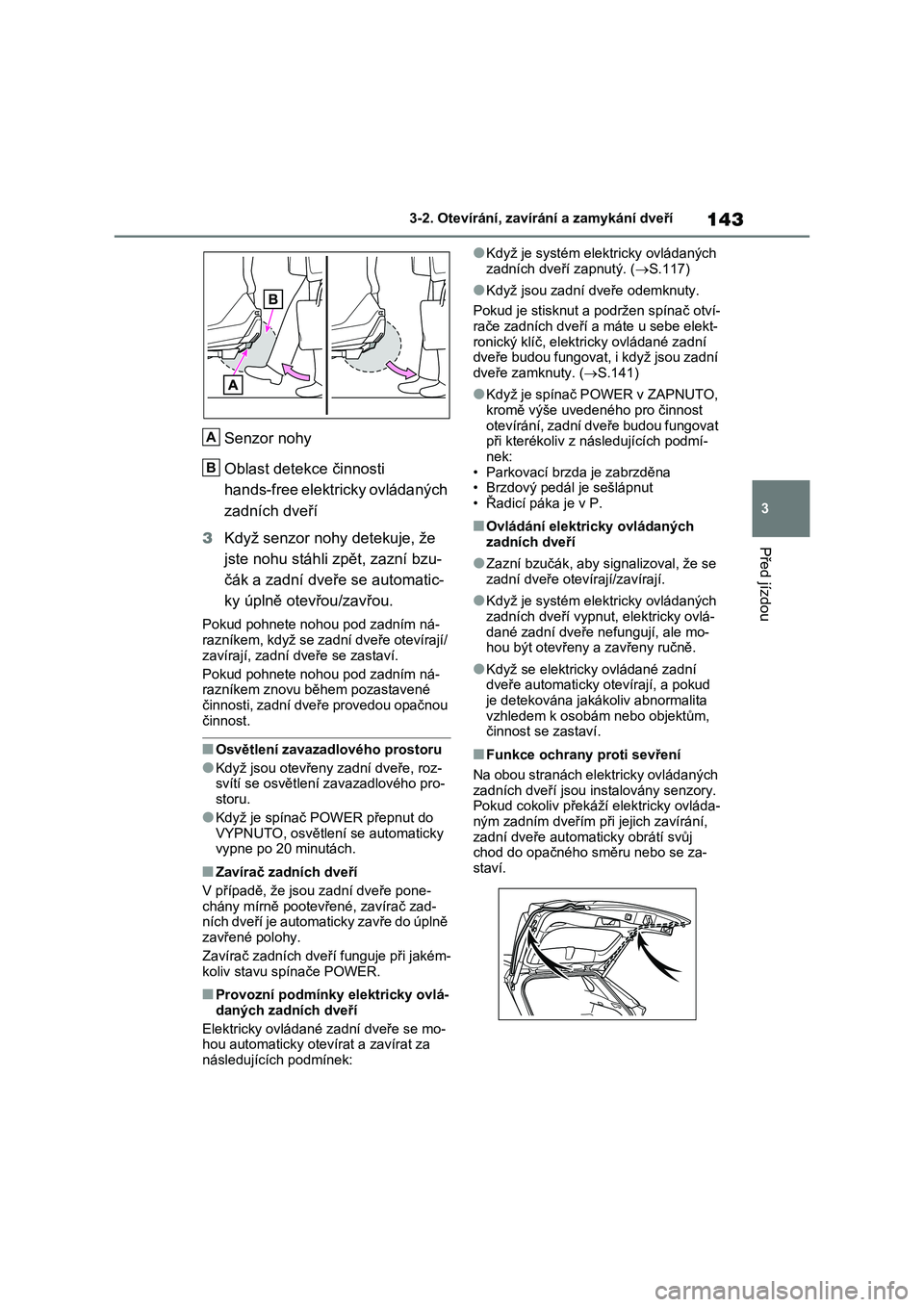

2022 TOYOTA RAV4 Návod na použití (in Czech)

143
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
Senzor nohy
Oblast detekce činnosti
hands-free elektricky ovládaných
zadních dveří
3 Když senzor nohy detekuje, že
jste nohu stáhli zpět, zazní bzu-
čák a zadní dveře se automatic-
ky úplně otevřou/zavřou.
Pokud pohnete nohou pod zadním ná-
razníkem, když se zadní dveře otevírají/
zavírají, zadní d veře se zastaví.
Pokud pohnete nohou pod zadním ná- razníkem znovu během pozastavené
činnosti, zadní dveře provedou opačnou
činnost.
■Osvětlení zavazadlového prostoru
●Když jsou otevřeny zadní dveře, roz-
svítí se osvětlení zavazadlového pro-
storu.
●Když je spínač POWER přepnut do VYPNUTO, osvětlení se automaticky
vypne po 20 minutách.
■Zavírač zadních dveří
V případě, že jsou zadní dveře pone-
chány mírně pootevřené, zavírač zad- ních dveří je automaticky zavře do úplně
zavřené polohy.
Zavírač zadních dveř í funguje při jakém-
koliv stavu spínače POWER.
■Provozní podmínky elektricky ovlá- daných zadních dveří
Elektricky ovládané z adní dveře se mo-
hou automati cky otevírat a zavírat za
následujících podmínek:
●Když je systém elek tricky ovládaných
zadních dveří zapnutý. ( S.117)
●Když jsou zadní dveře odemknuty.
Pokud je stiskn ut a podržen spínač otví- rače zadních dveří a máte u sebe elekt-
ronický klíč, elektri cky ovládané zadní
dveře budou fungovat, i když jsou zadní dveře zamknuty. ( S.141)
●Když je spínač POWER v ZAPNUTO, kromě výše uvedeného pro činnost
otevírání, zadní dveře budou fungovat
při kterékoliv z následujících podmí- nek:
• Parkovací brzda je zabrzděna
• Brzdový pedál je sešlápnut • Řadicí páka je v P.
■Ovládání elektricky ovládaných
zadních dveří
●Zazní bzučák, aby signalizoval, že se
zadní dveře otev írají/zavírají.
●Když je systém elektricky ovládaných
zadních dveří vypnut, elektricky ovlá-
dané zadní dveře nefungují, ale mo- hou být otevřeny a zavřeny ručně.
●Když se elektricky ovládané zadní dveře automaticky otevírají, a pokud
je detekována jakákoliv abnormalita
vzhledem k osobám nebo objektům, činnost se zastaví.
■Funkce ochrany proti sevření
Na obou stranách elektricky ovládaných
zadních dveří jsou instalovány senzory. Pokud cokoliv překáž í elektricky ovláda-
ným zadním dveřím při jejich zavírání,
zadní dveře automa ticky obrátí svůj chod do opačného směru nebo se za-
staví.
A
B

1443-2. Otevírání, zavírání a zamykání dveří
■Funkce ochrany proti spadnutí
Když se elektricky ovládané zadní dveře
otevírají automaticky, použití nadměrné
síly na dveře zastaví otevírání, aby se
zabránilo náhlému zavření elektricky
ovládaných zadních dveří.
■Asistent zavírání zadních dveří
Pokud zadní dveře zatáhnete dolů ma-
nuálně, když jsou zadní dveře zastave-
ny v otevřené poloze, zadní dveře se
automaticky úplně zavřou.
■Funkce odloženého zamknutí zad-
ních dveří (je-li ve výbavě)
Tato funkce je funkce, která odloží zam-
knutí všech dveří, když jsou elektricky
ovládané zadní dveře otevřeny.
Když je proveden následující postup,
všechny dveře kromě elektricky ovláda-
ných zadních dveří se zamknou, a pak
se elektricky ovládané zadní dveře
v okamžiku jejich zavření také zamknou.
1Zavřete všechny dveře kromě zad-
ních dveří.
2Během zavírání elektricky ovláda-
ných zadních dveří zamkněte dveře
použitím systému Smart Entry & Start
z předních dveří (S.131) nebo
bezdrátovým dálkovým ovládáním.
(S.131)
Varovná světla bliknou, aby signalizova-
la, že všechny dveře byly zavřeny a za-
mknuty.
●Pokud je elektronický klíč umístěn
uvnitř vozidla po zahájení zavírání po-
mocí funkce odloženého zamknutí,
elektronický klíč může být zamknut
uvnitř vozidla.
●Pokud se elektricky ovládané zadní
dveře úplně nezavřou z důvodu funk-
ce ochrany proti sevření atd., když se
zadní dveře automaticky zavírají poté,
co byla provedena funkce odloženého
zamknutí, funkce odloženého zam-
knutí bude zrušena a všechny dveře
se odemknou.
●Před opuštěním vozidla se ujistěte, že
jsou všechny dveře zavřeny a zam-
knuty.
■Provozní podmínky hands-free elek-
tricky ovládaných zadních dveří
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
Hands-free elektricky ovládané zadní
dveře se budou automaticky otevírat/za-
vírat, když jsou splněny následující pod-
mínky:
●Činnost hands-free elektricky ovláda-
ných zadních dveří je povolena.
(S.117)
●Spínač POWER je ve VYPNUTO.
●Elektronický klíč je v provozním do-
sahu. (S.151)
●Noha je v blízkosti spodní střední čás-
ti zadního nárazníku a je s ní pohnuto
směrem od zadního nárazníku.
Elektricky ovládané zadní dveře mo-
hou být také ovládány umístěním ruky,
lokte, kolene atd. do blízkosti střední
části zadního nárazníku a jejich pohy-
bem směrem od zadního nárazníku.
Ujistěte se, že jsou drženy dostatečně
blízko střední části zadního znaku.
■Situace, ve kterých nemusí funkce
hands-free elektricky ovládaných
zadních dveří fungovat správně
(vozidla s hands-free elektricky
ovládanými zadními dveřmi)
V následujících situacích nemusí
hands-free elektricky ovládané zadní
dveře řádně fungovat:
●Když noha zůstane pod zadním ná-
razníkem
●Pokud je do zadního nárazníku silně
kopnuto nohou nebo se ho chvíli dotý-
káte
Pokud se zadního nárazníku chvíli dotý-
káte, počkejte krátkou dobu předtím, než
se pokusíte znovu ovládat hands-free
elektricky ovládané zadní dveře.
●Když je prováděno ovládání, pokud je
nějaká osoba příliš blízko u zadního
nárazníku
●Když externí rádiové vlny ruší komuni-
kaci mezi elektronickým klíčem a vozi-
dlem (S.152)

145
3 3-2. Otevírání, zavírání a zamykání dveří
Před jízdou
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysílačů,
elektráren, rádiových stanic, velko-
plošných obrazovek, letišť nebo zaří-
zení, která generují silné rádiové vlny
nebo elektrický šum
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když na zadním nárazníku ulpívá
bahno, sníh, led atd.
●Když je vozidlo zaparkováno chvíli po-
blíž objektů, které se mohou pohybo-
vat a dotýkat se zadního nárazníku,
např. rostliny
●Když je na zadní nárazník nainstalo-
váno nějaké příslušenství
Pokud bylo nainstalováno nějaké příslu-
šenství, nastavení činnosti hands-free
elektricky ovládaných zadních dveří vy-
pněte.
■Předcházení neúmyslnému ovládá-
ní hands-free elektricky ovládaných
zadních dveří (vozidla s hands-free
elektricky ovládanými zadními
dveřmi)
Když je elektronický klíč ve funkčním
dosahu, hands-free elektricky ovládané
zadní dveře mohou fungovat neúmysl-
ně, takže buďte opatrní v následujících
situacích.
●Když je na zadní nárazník vylito velké
množství vody, například, když je vo-
zidlo umýváno nebo při silném dešti
●Když jsou ze zadního nárazníku otírá-
ny nečistoty
●Když se malé zvíře nebo malý objekt,
například míč, pohybuje pod zadním
nárazníkem
●Když se nějaký objekt pohne zpod
zadního nárazníku
●Pokud někdo houpe nohama, když
sedí na zadním nárazníku.
●Pokud se nohy nebo jiná část něčího
těla dotkne zadního nárazníku, když
míjí vozidlo
●Když je vozidlo zaparkováno blízko
zdroje elektrického šumu, který ovliv-
ňuje citlivost hands-free elektricky
ovládaných zadních dveří, jako napří-
klad parkovací automat, čerpací stani-
ce, elektricky vyhřívaná silnice nebo
zářivkové osvětlení
●Když je vozidlo v blízkosti TV vysílačů,
elektráren, rádiových stanic, velko-
plošných obrazovek, letišť nebo zaří-
zení, která generují silné rádiové vlny
nebo elektrický šum
●Když je vozidlo zaparkováno na mís-
tě, kde jsou objekty, například rostliny,
blízko zadního nárazníku
●Pokud je zavazadlo atd. postaveno
blízko zadního nárazníku
●Pokud je nasazováno nebo sundává-
no příslušenství nebo krycí plachta
vozidla blízko zadního nárazníku
●Když je vozidlo taženo
Abyste zabránili neúmyslnému ovládání,
nastavení činnosti hands-free elektricky
ovládaných zadních dveří vypněte.
(S.117)
■Když znovu připojujete 12 V aku-
mulátor
Aby elektricky ovládané zadní dveře
fungovaly správně, zavřete zadní dveře
manuálně.

1463-2. Otevírání, zavírání a zamykání dveří
■Pokud otvírač zadních dveří nefun-
guje
Zadní dveře mohou být odemknuty ze-
vnitř.
1 Sejměte kryt.
Abyste zabránili poškození, překryjte špičku šroubováku hadříkem.
2 Povolte šroub.
3 Otočte kryt.
4 Posuňte páčku.
5 Při instalaci obraťte uvedený postup.
■Přizpůsobení
Nastavení (např. úhel otevření elektricky ovládaných zadních dveří) může být
změněno.
(Přizpůsobitelné funkce: S.496)
VÝSTRAHA
■Zavírač zadních dveří
●V případě, že jsou zadní dveře pone-
chány mírně pootevřené, zavírač
zadních dveří je automaticky zavře do úplně zavřené polohy. Než začne
zavírač zadních dve ří fungovat, trvá
to několik sekund. Dávejte pozor, abyste si nepřivřeli prsty nebo coko-
liv jiného do zadních dveří, protože
by to mohlo způsobit zlomeninu kos- tí nebo jiná vážná zranění.
●Dávejte pozor, když používáte zaví- rač zadních dveří, protože je stále
v činnosti, když je systém elektricky
ovládaných zadních dveří zrušen.
■Elektricky ovládané zadní dveře
Při zacházení s elektricky ovládanými zadními dveřmi dodržujte následující
pokyny.
Jejich nedodržení může způsobit smr- telné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního
prostoru, abyste se ujistili, že žádné překážky nebo cokoliv jiného nemo-
hou způsobit přivření vašeho majetku.
●Pokud jsou v okolí nějaké osoby, ujis-
těte se, že jsou v bezpečí a oznamte
jim, že otevíráte nebo zavíráte zadní dveře.

147
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
VÝSTRAHA
●Pokud je systém elektricky ovláda-
ných zadních dveří vypnut, když se
zadní dveře pohy bují automaticky, automatická činnost se zastaví. Zad-
ní dveře pak musí být ovládány
manuálně. Buďte zvlášť opatrní na svahu, protože se zadní dveře mo-
hou neočekávaně otevřít nebo za-
vřít.
●Pokud nejsou dodrž eny provozní
podmínky elektri cky ovládaných
zadních dveří, může zaznít bzučák a zadní dveře se přestanou otevírat
nebo zavírat. Zadní dveře pak musí
být ovládány manuálně. Buďte zvlášť opatrní na svahu, protože se
zadní dveře mohou p rudce otevřít
nebo zavřít.
●Na svahu se mohou elektricky ovlá-
dané zadní dveře po jejich otevření náhle zavřít. Ujistěte se, že jsou zad-
ní dveře úplně otevřeny a zajištěny.
●V následujících s ituacích mohou
elektricky ovládané zadní dveře de-
tekovat něco neo bvyklého a automa- tická činnost se může zastavit. V tom
případě musí být z adní dveře ovlá-
dány manuálně. Buďte zvlášť opatr- ní na svahu, protože se zadní dveře
mohou prudce otevřít nebo zavřít.
• Když se zadní dveře dotknou pře-
kážky
• Když napětí 12V ak umulátoru náhle
poklesne, např., když je během au-
tomatické činnosti přepnut spínač POWER do ZAPNUT O nebo je star-
tován hybridní systém.
●Pokud je na zadních dveřích upev-
něn nosič jízdních kol nebo podobný
těžký předmět, dveře by se mohly po otevření opět náhle zavřít, což by
mohlo způsobit zranění rukou, hlavy
nebo krku osob. Když instalujete součást příslušenství na zadní dve-
ře, doporučujeme použít originální
díl Toyota.
■Funkce ochrany proti sevření
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smr-
telné nebo vážné zranění.
●Nikdy nepoužívejte jakoukoliv část
vašeho těla, abyst e úmyslně aktivo-
vali funkci ochrany proti sevření.
●Funkce ochrany proti sevření nemu-
sí fungovat, pokud se něco zachytí těsně před úplným dovřením zad-
ních dveří. Dejte pozor, aby nedošlo
ke skřípnutí prstů nebo čehokoliv ji- ného.
●Funkce ochrany proti sevření nemu-sí fungovat v závislosti na tvaru
předmětu, který je sevřen. Dejte po-
zor, aby nedošlo ke skřípnutí prstů nebo čehokoliv jiného.
■Hands-free elektricky ovládané zadní dveře (jsou-li ve výbavě)
Při zacházení s hands-free elektricky
ovládanými zadními dveřmi dodržujte následující pokyny.
Jejich nedodržení může způsobit smr-
telné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního
prostoru, abyste se ujistili, že žádné
překážky nebo cokoliv jiného nemo- hou způsobit přiv ření vašeho ma-
jetku.
●Když dáváte nohu do blízkosti střed-
ní části zadního nárazníku a pohy-
bujete s ní od zadního nárazníku, buďte opatrní, abyst e se nedotkli vý-
fukového potrubí, dokud dostatečně
nevychladne, protože dotyk horkého výfukového potrubí může způsobit
popálení.
●Nenechávejte ele ktronický klíč v účinném dosahu (oblasti detekce)
zavazadlového prostoru.

1483-2. Otevírání, zavírání a zamykání dveří
UPOZORNĚNÍ
■Vřetenové pohony zadních dveří
Zadní dveře jsou vybaveny vřeteno-
vými pohony, které drží zadní dveře na místě.
Dodržujte následující pokyny.
Jejich nedodržení může způsobit po- škození vřetenového pohonu zad-
ních dveří, což může vést k poruše.
●Nepřipevňujte žádné cizí předměty, např. nálepky, plastové fólie nebo
lepicí pásky na t yč vřetenového po-
honu.
●Nedotýkejte se tyče vřetenového
pohonu rukavicemi nebo jinými tex- tilními předměty.
●Nepřipevňujte těžké příslušenství na zadní dveře. Kd yž je připevňuje-
te, o podrobnosti požádejte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
●Na vřetenový pohon nepokládejte
ruce nebo na něj nevyvíjejte boční
tlak.
■Abyste zabránili poruše zavírače
zadních dveří
Netlačte na zadní dveře nadměrnou
silou, když je zavírač zadních dveří
v činnosti. Tlak na zadní dveře nad- měrnou silou může způsobit poruchu
zavírače zadních dveří.
■Abyste předešli poškození elek- tricky ovládaných zadních dveří
●Ujistěte se, že mezi zadními dveřmi
a rámem není led, který by mohl bránit pohybu zadních dveří. Čin-
nost elektricky ov ládaných zadních
dveří při tom, kdy je na zadních dveřích nadměrná zátěž, může
způsobit poruchu.
●Netlačte na zadní dveře nadměrnou
silou, když jsou elektricky ovládané
zadní dveře v činnosti.
●Dejte pozor, abyste nepoškodili
senzory (instalované na pravém a levém okraji elektricky ovláda-
ných zadních dveří) nožem nebo ji-
ným ostrým předmětem. Pokud je senzor odpojen, elektricky ovláda-
né zadní dveře se nebudou auto-
maticky zavírat.
■Pokyny pro hands-free elektricky
ovládané zadní dveře (jsou-li ve výbavě)
Senzor nohy je um ístěn za spodní
střední částí z adního nárazníku. Abyste zajistili správnou funkci
hands-free elektricky ovládaných zad-
ních dveří, dodržujte následující:
●Vždy udržujte spodní střední část
zadního nárazníku čistou.
Pokud je spodní střední část zadní- ho nárazníku zneč ištěná nebo po-
krytá sněhem, senzor nohy nemusí
fungovat. V této s ituaci očistěte ne- čistoty nebo sníh, popojeďte s vozi-
dlem z aktuální polohy a pak
zkontrolujte, zda senzor nohy fun- guje.
Pokud nefunguje, nechte vozidlo
prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
●Nenanášejte povlaky s účinkem pro
čištění deštěm (hydrofilní), nebo
jiné povlaky, na spodní střední část zadního nárazníku.

149
3
3-2. Otevírání, zaví rání a zamykání dveří
Před jízdou
Nastavení elektricky ovládaných zad-
ních dveří může být změněno zob-
razením "Nastavení vozu" - "PBD"
na obrazovce na multiinformač-
ním displeji. ( S.117)
Změny nastavení elektricky ovládaných
zadních dveří nejsou přepnutím spínače
POWER do VYPNUTO resetovány.
Abyste obnovili původn í nastavení, je tře-
ba nastavení změnit zpět na obrazovce
na multiinforma čním displeji.
UPOZORNĚNÍ
●Neparkujte vozidlo poblíž objektů,
které se pohybují a dotýkají se
spodní střední části zadního náraz- níku, např. tráva nebo stromy.
Pokud je vozidlo zaparkováno chvíli
poblíž objektů, kt eré se mohou po- hybovat a dotýkat se spodní střední
části zadního nárazníku, např. trávy
nebo stromů, bezdotykový senzor
nemusí fungovat. V této situaci po- pojeďte s vozidlem z aktuální polo-
hy a pak zkontrolujte, zda senzor
nohy funguje. Pokud nefunguje, nechte vozidlo prohlédnout kterým-
koliv autorizovaným prodejcem
nebo v servisu Toyota, nebo v kte- rémkoliv spolehlivém servisu.
●Nevystavujte senzor nohy nebo jeho okolní oblast silnému nárazu.
Pokud byl senzor nohy nebo jeho
okolní oblast vystaven silnému ná- razu, bezdotykový senzor nemusí
fungovat správně. Pokud senzor
nohy nefunguje v následujících situ- acích, nechte vozi dlo zkontrolovat
kterýmkoliv auto rizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
• Senzor nohy nebo jeho okolní ob-
last byly vystaveny silnému nárazu.
• Spodní střední část zadního náraz-
níku je poškrábaná nebo poškozená.
●Nerozebíre jte zadní nárazník.
●Na zadní nárazník nepřipevňujte nálepky.
●Nelakujte zadní nárazník.
●Pokud je na elektricky ovládaných
zadních dveřích upevněn nosič jízdních kol nebo podobný těžký
předmět, hands-free elektricky
ovládané zadní dveře vypněte. ( S.117)
Změna nastavení systému
elektricky ovládaných zad-
ních dveří (vozidla s elektric-
ky ovládanými zadními
dveřmi)

1503-2. Otevírání, zavírání a zamykání dveří
Polohu otevření elektricky ovláda-
ných zadních dveří je možné seřídit.
1 Zastavte zadní dveře v požado-
vané poloze. ( S.140)
2 Stiskněte a držte spínač elektric-
ky ovládaných zadních dveří na
zadních dveřích přibližně 2 se-
kund.
Když je nastavení dokončeno, zazní
4krát bzučák.
Když otevřete zadní dveře příště, zadní dveře se zastav í v této poloze.
■Zrušení seřízené polohy otevření zadních dveří
Stiskněte a držte sp ínač elektricky ovlá-
daných zadních dveří na zadních dve- řích přibližně 7 sekund.
Poté, co zazní bzučák 4krát, zazní ještě
dvakrát. Když se budou elektricky ovlá- dané zadní dveře otev írat příště, dveře
se otevřou do poloh y výchozího nasta-
vení.
■Přizpůsobení
Poloha otevření může být nastavena po- mocí multiinformačního displeje
( S.117)
Priorita pro polohu zastavení je dána naposled nastavenou polohou buď po-
mocí spínače elekt ricky ovládaných
zadních dveří na zadních dveřích nebo pomocí multiinformačního displeje.
Seřízení polohy otevření zad-
ních dveří (vozidla s elektric-
ky ovládanými zadními
dveřmi)
