2022 TOYOTA RAV4 Návod na použití (in Czech)

471
7 7-2. Postupy v případě nouze
Když nastanou potíže
Jakmile hybridní systém nastartuje,
nechte vozidlo co nejdříve zkontro-
lovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
■Startování hybridního systému,
když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztla-
čením.
■Abyste zabránili vybití 12V akumu-
látoru
●Když je vypnutý hybridní systém, vy-
pněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu níz-
kou rychlostí, jako např. v hustém pro-
vozu atd., vypněte nepotřebné
elektrické součásti.
■Když je 12V akumulátor vyjmutý
nebo vybitý
●Informace uložené v ECU budou vyma-
zány. Když je 12V akumulátor vybitý,
nechte vozidlo prohlédnout u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
●Některé systémy mohou vyžadovat
inicializaci. (S.503)
■Když odpojujete pólové vývody
12V akumulátoru
Když jsou pólové vývody 12V akumulá-
tor odpojeny, informace uložené v ECU
budou vymazány. Před odpojením pólo-
vých vývodů 12V akumulátoru kontaktuj-
te kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se
bude postupně vybíjet, i když se vozidlo
nepoužívá, z důvodu přirozeného vybí-
jení a spotřeby elektřiny některých elek-
trických zařízení. Pokud je vozidlo
odstaveno dlouhou dobu, 12V akumulá-
tor se může vybít a hybridní systém ne-
musí jít nastartovat. (12V akumulátor se
dobíjí automaticky, když je hybridní sys-
tém v činnosti.)
■Když dobíjíte nebo měníte 12V aku-
mulátor.
●V některých případech nemusí být
možné odemknout dveře použitím
systému Smart Entry & Start, když je
12V akumulátor vybitý. Pro odemknutí
nebo zamknutí dveří použijte bezdrá-
tové dálkové ovládání nebo mecha-
nický klíč.
●Hybridní systém nemusí jít nastarto-
vat na první pokus poté, co byl 12V
akumulátor dobit, ale bude startovat
normálně po druhém pokusu. To není
porucha.
●Režim spínače POWER se zazname-
ná ve vozidle. Když se 12V akumulá-
tor znovu připojí, systém se vrátí do
režimu, který byl nastaven před vybi-
tím 12V akumulátoru. Před odpojením
12V akumulátoru přepněte spínač
POWER do VYPNUTO.
Pokud si nejste jisti, který režim spína-
če POWER byl zapnut před vybitím
12V akumulátoru, buďte zvlášť opatr-
ní, když připojujete 12V akumulátor.
■Když měníte 12V akumulátor
●Použijte 12V akumulátor, který odpo-
vídá Evropským předpisům.
●Použijte 12V akumulátor, který má
stejné rozměry skříně, jako měl ten
předchozí (LN1), kapacita 20 hodin
(20HR) je ekvivalentní (45 Ah) nebo
vyšší a startovací proud za studena
(CCA) je ekvivalentní (285A) nebo
vyšší.
• Pokud se rozměry liší, 12V akumulá-
tor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká,
i když je časový úsek, kdy se vozidlo
nepoužívá, krátký, 12V akumulátor se
může vybít a hybridní systém nemusí
jít nastartovat.
●Používejte větraný typ kalciového
akumulátoru
●Použijte 12V akumulátor s madlem.
Pokud je použit 12V akumulátor bez
madla, vyjmutí je obtížnější.
●Když odpojujete 12V akumulátor:
S.386

4727-2. Postupy v případě nouze
●Po výměně pevně připevněte násle-
dující položky k vypouštěcímu otvoru 12V akumulátoru.
• Použijte vypouštěcí hadičku, která
byla připevněna k 12V akumulátoru před výměnou, a ověřte si, že je pev-
ně připojena k části s otvorem ve vozi-
dle. • Použijte zátku vyp ouštěcího otvoru
dodanou s novým 12V akumulátorem
nebo zátku z akumul átoru před výmě- nou. (V závislosti na novém 12V aku-
mulátoru může být vypouštěcí otvor
zazátkován.)
Podrobnosti konzultujte s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli- vým servisem.
Vypouštěcí otvor
Vypouštěcí hadička
Část s otvorem ve vozidle
VÝSTRAHA
■Když odpojujete pólové vývody
akumulátoru
Vždy odpojte nejprve záporný (-) pól. Pokud se kladný (+) pól dotkne jaké-
hokoliv kovu v okolní oblasti, když je
odpojován kladný (+) pól, může dojít ke vzniku jisker, což může vést k po-
žáru, kromě elektrického šoku a smr-
telného nebo vážného zranění.
A
B
C
■Jak zabránit požárům nebo vý- buchům 12V akumulátoru
Dodržujte následující pokyny, abyste
zabránili nechtěném u zapálení hořla- vého plynu, který může vystupovat
z 12V akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólo-
vému vývodu a že není neúmyslně
v kontaktu s jinou součástí, než za- mýšleným pólovým vývodem.
●Nedovolte, aby druhý konec starto-vacího kabelu použitého na "+"
pólový vývod přišel do kontaktu s ji-
nými součástmi nebo kovovým po- vrchem v této oblas ti, jako jsou pří-
chytky nebo nenalakovaný kov.
●Nedovolte, aby svo rky startovacích
kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, za-
palovače cigaret nebo otevřený oheň v blízkosti 12V akumulátoru.
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý
a korozivní kyselino vý elektrolyt, při-
čemž jeho části obsahují olovo a slou- čeniny olova. Při zacházení s 12V
akumulátorem dodržujte následující
pokyny:
●Při práci s 12 V ak umulátorem pou-
žívejte vždy ochr anné brýle a dejte
pozor, aby se kapalina akumulátoru (kyselina) nedostala do kontaktu
s kůží, oděvem nebo karoserií vozi-
dla.
●Nenaklánějte se nad 12V akumulá-
tor.
●V případě, že se el ektrolyt dostane
do kontaktu s kůží nebo do očí,
ihned zasažené místo omyjte vo- dou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mok-
rou houbu nebo hadr , až do chvíle, kdy je poskytnuta lékařská pomoc.

473
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
●Vždy si po zacházení s držákem,
pólovými vývody a jinými součástmi
souvisejícími s 12V akumulátorem, umyjte ruce.
●Do blízkosti 12V akumulátoru ne-pouštějte děti.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv autorizo-
vaného prodejce nebo v servisu
Toyota, nebo v kter émkoliv spolehli- vém servisu.
Pokud je 12V akumulátor poškozen,
dalším používáním může 12V akumu- látor emitovat pác hnoucí plyn, který
může mít škodlivé účinky na zdraví
cestujících.
■Když měníte 12V akumulátor
●Pro informace týkající se výměny 12V akumulátoru kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýko- liv spolehlivý servis.
●Po výměně bezpečně připevněte odvětrávací hadičku a zasuňte zát-
ku odvětrávacího otvoru do odvět-
rávacího otvoru vyměněného 12V akumulátoru. Pokud nejsou řádně
připevněny, plyny (vodík) mohou
unikat do interiéru vozidla, kde hro- zí nebezpečí vznícení plynu a vý-
buchu.
UPOZORNĚNÍ
■Když manipulujet e se startovací-
mi kabely
Když zapojujete kabely, ujistěte se, že se startovací k abely nezamotaly
do ventilátoru chlazení atd.
■Abyste zabránili poškození vozi-
dla
Speciální startovací pólový vývod se
používá, když v případě nouze dobíjí- te 12V akumulátor z jiného vozidla.
Nemůže být používán pro nastartová-
ní jiného vozidla pom ocí startovacích kabelů.

4747-2. Postupy v případě nouze
■Pokud ukazatel teploty chladicí
kapaliny motoru zasahuje do
červené oblasti nebo se na
multiinformačním displeji zob-
razí "Vys. tepl. chlaz. motoru.
Zastavte na bezpeč. místě. Viz
už. příruč.".
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vyp něte hybridní
systém.
2 Pokud vidíte páru:
Poté, co pára zmizí, opatrně
zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
3 Poté, co se hybridní systém do-
statečně ochladí, prohlédněte
hadice a blok chlad iče (chladič),
zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Když se vozidlo přehřívá
Následující může signalizovat,
že se vaše vozidlo přehřívá.
 Ručička ukazatele teploty chla-
dicí kapaliny motoru ( S.100,
104) zasahuje do červené ob-
lasti, nebo pociťujete ztrátu vý-
konu hybridního systému.
(Například, rychlost vozidla se
nezvyšuje.)
 Na multiinformačním displeji se
zobrazí "Engine Coolant Temp
High Stop in a Safe Place See
Owner’s Manual" (Vysoká tep-
lota chlazení motoru. Zastavte
na bezpečném místě. Viz uživa-
telská příručka.) nebo "Hybrid
System Overheated Output
Power Reduced" (Hybridní sys-
tém je přehřátý. Výstupní výkon
je snížený.).
 Zpod kapoty vystupuje pára.
Nápravná opatření
A
B

475
7
7-2. Postupy v případě nouze
Když nastanou potíže
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi ryska-
mi "FULL" a "LOW " na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná chladicí kapalina moto ru, může být pou-
žita voda.
Pokud byla v případě nouze doplněna voda, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
6 Nastartujte hybridní systém a za-
pněte systém klimatizace, abyste
zkontrolovali, že běží ventilátor
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátor běží, když je zapnut systém
klimatizace ihned po studeném startu. Ověřte činnost ventil átoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud
je obtížné to zkont rolovat, opakovaně zapněte a vypněte systém klimatizace.
(Ventilátor nemusí bě žet při teplotách
pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
8 Zkontrolujte, zda je na multiinfor-
mačním displeji zobrazeno "Vys.
tepl. chlaz. motoru. Zastavte na
bezpeč. místě. Viz už. příruč.".
Pokud hlášení nezmizí:
Vypněte hybridní systém a kon-
taktujte kteréhokoliv autorizova-
ného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehli-
vý servis.
Pokud se hlášení nezobrazí:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.
A
B
C

4767-2. Postupy v případě nouze
■Pokud se na multiinformačním
displeji zobrazí hlášení "Hyb-
ridní systém je přehřátý. Vý-
stupní výkon je snížený."
1 Zastavte vozidlo na bezpečném
místě.
2 Vypněte hybridní systém a opatr-
ně zvedněte kapotu.
3 Poté, co se hybridní systém ochla-
dí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká
kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí ka- paliny, ihned kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý servis.
4 Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "FULL" a "LOW" na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
5 Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pok ud není dostupná chladicí kapalina řídicí jednotky pohonu,
může být použita voda.
Pokud byla v případě nouze doplněna voda, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
A
B
A
B
C

477
7
7-2. Postupy v případě nouze
Když nastanou potíže
6 Po vypnutí hybridního systému
a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní
systém a zkontrolujte multiinfor-
mační displej.
Pokud hlášení nezmizí: Vypněte
hybridní systém a kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Pokud se hlášení nezobrazí: Teplota
hybridního systému poklesla a s vozi- dlem je možné normálně jet.
Pokud se však hlášení objevuje často
znovu, kontaktujte kte réhokoliv autorizo- vaného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k váž-
nému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapo-
ty, neotevírejte kapotu, dokud pára nepřestane unikat. Motorový prostor
může být velmi horký.
●Po vypnutí hybridního systému zkontrolujte, že indikátor "READY"
nesvítí.
Když je hybridní syst ém v činnosti, může se automaticky nastartovat
benzínový motor, nebo se může ná-
hle rozběhnout vent ilátor chlazení, i když se benzínový motor vypne.
Nedotýkejte se ani se nepřibližujte
k rotujícím součás tem, jako je venti- látor, to by mohlo vést k zachycení
prstů nebo oděvů (zvláště kravaty,
šátku nebo šály), s následky vážné- ho zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, když jsou hybridní systém
a chladič horké.
Pára nebo chladicí kapalina o vyso- ké teplotě by mohla vystříknout.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu poté, co hybridní systém dostatečně
vychladl. Doplňování chladné kapaliny
do horkého hybridn ího systému příliš rychle může způsobi t poškození hyb-
ridního systému.
■Abyste zabránili poškození systé-
mu chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapa- liny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady chladicí
kapaliny.

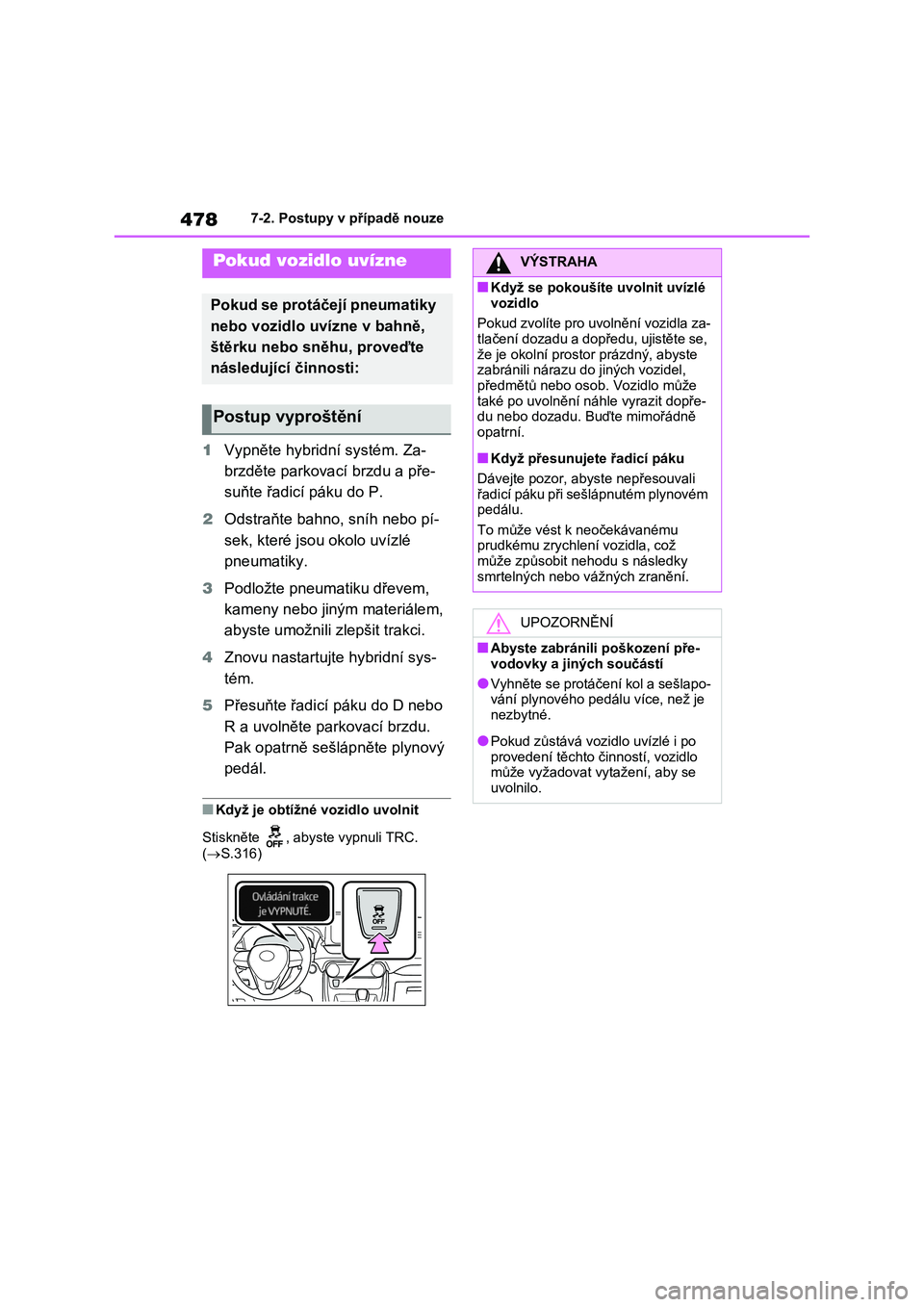

4787-2. Postupy v případě nouze
1Vypněte hybridní systém. Za-
brzděte parkovací brzdu a pře-
suňte řadicí páku do P.
2 Odstraňte bahno, sníh nebo pí-
sek, které jsou okolo uvízlé
pneumatiky.
3 Podložte pneumatiku dřevem,
kameny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
4 Znovu nastartujte hybridní sys-
tém.
5 Přesuňte řadicí páku do D nebo
R a uvolněte parkovací brzdu.
Pak opatrně sešlápněte plynový
pedál.
■Když je obtížné vozidlo uvolnit
Stiskněte , abyst e vypnuli TRC.
( S.316)
Pokud vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozidlo může
také po uvolnění náhle vyrazit dopře-
du nebo dozadu. Buďte mimořádně
opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, ab yste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychle ní vozidla, což
může způsobit nehodu s následky
smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození pře-
vodovky a jiných součástí
●Vyhněte se protáčení kol a sešlapo- vání plynového pedálu více, než je
nezbytné.
●Pokud zůstává vozidlo uvízlé i po
provedení těchto činností, vozidlo
může vyžadovat vytažení, aby se uvolnilo.
