2022 TOYOTA RAV4 zámek

89
1
1-5. Systém ochrany před krádeží
Bezpečnost a zabezpečení
■Údržba systému
Toto vozidlo má bez údržbový typ systé-
mu alarmu.
■Spuštění alarmu
Alarm se může spusti t v následujících situacích:
(Zastavením alarmu se deaktivuje sys-
tém alarmu.)
●Dveře jsou odemknuty mechanickým
klíčem.
●Osoba uvnitř vozidla otevře dveře
nebo kapotu, nebo odemkne vozidlo použitím vnitřního zamykacího tlačítka.
●12V akumulátor je dobíjen nebo vy-měňován, když je vozidle zamknuto.
( S.469)
■Alarmem ovládaný zámek dveří
V následujících případech se v závislosti na situaci mohou dveře automaticky
uzamknout, aby se z abránilo nespráv-
nému nástupu do vozidla:
●Když osoba zůstávající ve vozidle
odemkne dveře a je aktivován alarm.
●Jakmile je aktivován alarm, osoba zů-
stávající ve vozidle odemkne dveře.
●Když dobíjíte nebo měníte 12V aku-
mulátor.
■Přizpůsobení (je-li ve výbavě)
Alarm může být nastaven tak, aby se
deaktivoval, když je pro odemknutí pou-
žit mechanický klíč. (Přizpůsobitelné funkce: S.492)
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte sys-
tém. Pokud je systém upravován nebo odstraněn, řádná funkce systému ne-
může být zaručena.

1303-1. Informace o klíčích
Elektronické klíče jsou vybaveny ná-
sledujícím bezdrátovým dálkovým
ovládáním:.
Zamknutí všech dveří ( S.131)
Zavření bočních oken*1 a pano-
ramatického střešního okna*1, 2
( S.131)
Odemknutí všech dveří
( S.131)
Otevření bočních oken*1 a pano-
ramatického střešního okna*1, 2
( S.131)
Otevření a zavření elektricky
ovládaných zadních dveří*2
( S.140)
*1: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
*2: Je-li ve výbavě
Pro vytáhnutí mechanického klíče
posuňte uvolňovací páčku a vy-
táhněte klíč ven.
Mechanický klíč můž e být zasunut pou-
ze v jednom směru, protože klíč má
drážku pouze na jedné straně. Pokud
nejde zasunout klíč do zámku, otočte ho
a znovu ho zasuňte.
Mechanický klíč po jeho použití uložte
do elektronického k líče. Noste mecha-
nický klíč společně s elektronickým klí-
čem. Pokud se baterie elektronického
klíče vybije nebo funkce nastupování
řádně nefunguje, b udete potřebovat
mechanický klíč. ( S.467)
■Když je potřeba přenechat klíč od
vozidla obsluze parkoviště
Pokud to vyžadují oko lnosti, zamkněte
odkládací schránku. ( S.344)
Vyjměte mechanický klíč pro vaše vlast- ní použití a obsluze parkoviště přene-
chejte pouze elek tronický klíč.
■Pokud ztratíte klíče
 S.466
■Pokud je použit špatný klíč
Zámek se volně protáčí, aby izoloval vnitřní mechanismus.
Bezdrátové dálkové ovlá-
dání
A
B
C
D
E
3RXåLWtPHFKDQLFNpKRNOtþH
A

2024-2. Jízdní postupy
●Když je hybridní (trakční) akumulátor
extrémně studený (pod přibližně -30 °C) vlivem venkovní teploty,
nemusí být možné hybridní systém
nastartovat. V tom případě se pokuste znovu nastartovat hybridní systém
poté, co se teplot a hybridního akumu-
látoru zvýší z důvodu zvýšení ven- kovní teploty atd.
■Zvuky a vibrace specifické pro hyb-
ridní elektrické vozidlo
 S.79
■Pokud se vybije 12V akumulátor
Hybridní systém nemůže být nastarto-
ván použitím systému Smart Entry
& Start. Viz S.469 p ro opětovné nastar- tování hybridního systému.
■Vybití baterie elektronického klíče
 S.128
■Podmínky ovlivňující činnost
 S.152
■Poznámky k funkci nastupování
 S.153
■Funkce zámku řízení
●Po přepnutí spínače POWER do VYPNUTO a otevření a zavření dveří
se uzamkne volant pomocí funkce
zámku řízení. Opět ovným ovládáním spínače POWER se zámek řízení
automaticky zruší.
●Když zámek volantu nelze uvolnit, na
multiinformačním displeji se zobrazí
"Stiskněte tlačítko POWER, a zároveň otočte volantem libovolným směrem".
Zkontrolujte, zda je řadicí páka v P.
Stiskněte krátce a pevně spínač POWER, přičemž otáčejte volantem
vlevo a vpravo.
●Abyste předešli přehřátí elektromotoru
zámku řízení, elekt romotor může být pozastaven, pokud je hybridní systém
opakovaně zapínán a vypínán během
krátké doby. V tom případě ze zdržte ovládání spínače POWER. Po cca
10 sekundách začne elektromotor
zámku řízení opět fungovat.
■Pokud se v systému Smart Entry & Start vyskytne porucha
Pokud se na mu ltiinformačním displeji
zobrazí "Porucha intel. systému Entry & Start", systém může mít poruchu.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Pokud se nerozsvítí indikátor
"READY"
V případě, že se indikátor "READY"
nerozsvítí ani po pr ovedení správných
postupů pro startování vozidla, ihned kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud má hybridní systém poruchu
 S.85
■Baterie elektronického klíče
 S.407
■Ovládání spínače POWER
●Pokud není spínač stisknut krátce
a pevně, režim sp ínače POWER se
nemusí přepnout nebo se hybridní systém nemusí nastartovat.
●Pokud se pokusíte znovu nastartovat hybridní systém ihned po přepnutí spí-
nače POWER do VYPNUTO, v urči-
tých případech nemusí být možné hybridní systém nas tartovat. Po přep-
nutí spínače POWER do VYPNUTO
počkejte několik se kund, než budete
znovu startovat hybridní systém.
■Přizpůsobení
Pokud byl systém Smart Entry & Start
deaktivován v přiz působeném nasta-
vení, viz S.468.

209
4
4-2. Jízdní postupy
Jízda
*: Aby bylo vozidlo schopno vyřadit z P,
musí být brzdový pedál sešlápnut předtím, než je st lačeno uvolňovací
tlačítko řazení. Pokud je uvolňovací
tlačítko řazení stlačeno jako první, zámek řazení nebude uvolněn.
■Systém zámku řazení
Systém zámku řazení je systém, který brání nesprávnému ovládání řadicí páky
při rozjezdu.
Řadicí páku je mož né přesunout z P pouze tehdy, když je spínač POWER
v ZAPNUTO, brzdový pedál je
sešlápnutý a uvolňovací tlačítko řazení je stlačeno.
■Když nelze přesunout řadicí páku
z P
Nejprve zkontrolujte, zda je sešlápnut brzdový pedál.
Pokud nelze řadicí páku přesunout,
ačkoliv je brzdový pedál sešlápnutý a uvolňovací tlačítko řazení stlačeno,
může být nějaký pr oblém se systémem
zámku řazení. Ihned nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem. Následující kroky mohou být použity
jako nouzové opatření pro přesunutí
řadicí páky.
Uvolnění zámku řazení:
1 Zatáhněte spínač parkovací brzdy, abyste zkontrolovali, že je parkovací
brzda zabrzděna. ( S.212)
2 Přepněte spínač POWER do
VYPNUTO.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí plochého šroubováku nebo podob-
ného nástroje.
Abyste zabránili poškození krytu, překryjte špičku š roubováku hadří-
kem.
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tlačítka stisknuta.
 S.310
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení
zámku řazení se ujistěte, že je zabrz- děna parkovací brzda a sešlápněte
brzdový pedál.
Pokud je omylem sešlápnut plynový pedál namísto brzdového pedálu, když
je stisknuto tlačítko vyřazení zámku
řazení a řadicí páka je přesunuta mimo P, vozidlo se může náhle rozjet, což
může vést k nehodě s následkem smr-
telného nebo vážného zranění.
Volba jízdního režimu

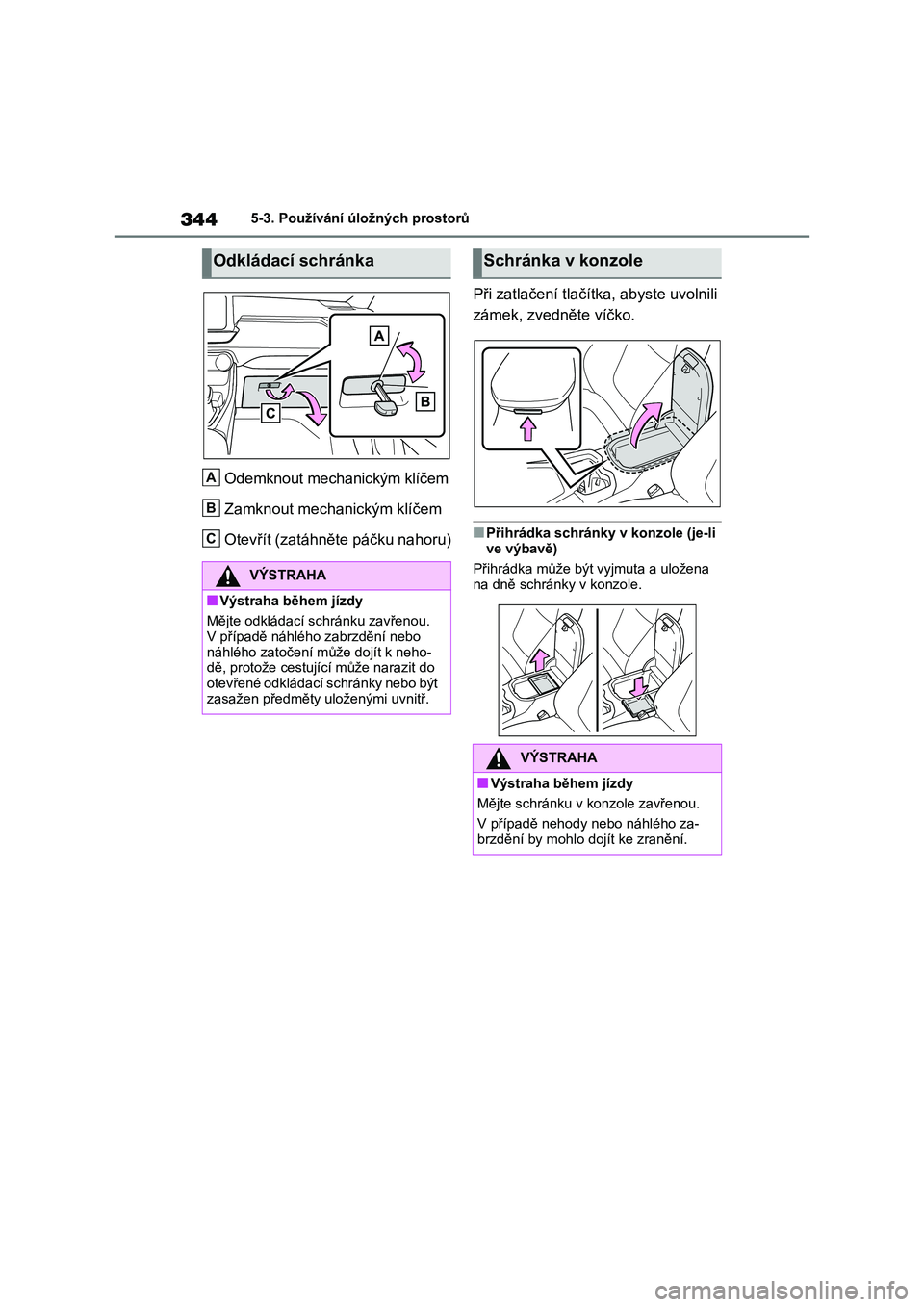

3445-3. Používání úložných prostorů
Odemknout mechanickým klíčem
Zamknout mechan ickým klíčem
Otevřít (zatáhněte páčku nahoru)
Při zatlačení tlačítka, abyste uvolnili
zámek, zvedněte víčko.
■Přihrádka schránky v konzole (je-li ve výbavě)
Přihrádka může být vyjmuta a uložena
na dně schránky v konzole.
Odkládací schránka
VÝSTRAHA
■Výstraha během jízdy
Mějte odkládací schránku zavřenou. V případě náhlého zabrzdění nebo
náhlého zatočení může dojít k neho-
dě, protože cestující může narazit do otevřené odkládací schránky nebo být
zasažen předměty u loženými uvnitř.
A
B
C
Schránka v konzole
VÝSTRAHA
■Výstraha během jízdy
Mějte schránku v konzole zavřenou.
V případě nehody nebo náhlého za-
brzdění by mohlo dojít ke zranění.

3766-3. Údržba svépomocí
1Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Uvolněte zámek zevnitř vozi-
dla, abyste otevřeli kapotu.
Otevření kapoty

407
6
6-3. Údržba svépomocí
Údržba a péče
■Když je baterie klíče vybitá
Mohou se objevit nás ledující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
Před výměnou baterie si připravte
následující:
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2032
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u kteréhoko- liv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu , v místních pro- dejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zlikvidujte v souladu
s místními předpisy.
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení můž e způsobit poškoze- ní krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
Baterie elektronického
klíče
Pokud je bater ie vybitá, vy-
měňte ji za novou.
Příprava pomůcek
Výměna baterie

409
6
6-3. Údržba svépomocí
Údržba a péče
1 Přepněte spínač POWER do VY-
PNUTO.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Levá strana přístrojového panelu
Vozidla s levostranným řízením: Vyjmě-
te víčko.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vy-
měňte pojistku, pokud je to po-
třeba.
Kontrola a výměna pojistek
AB
AB
