2022 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

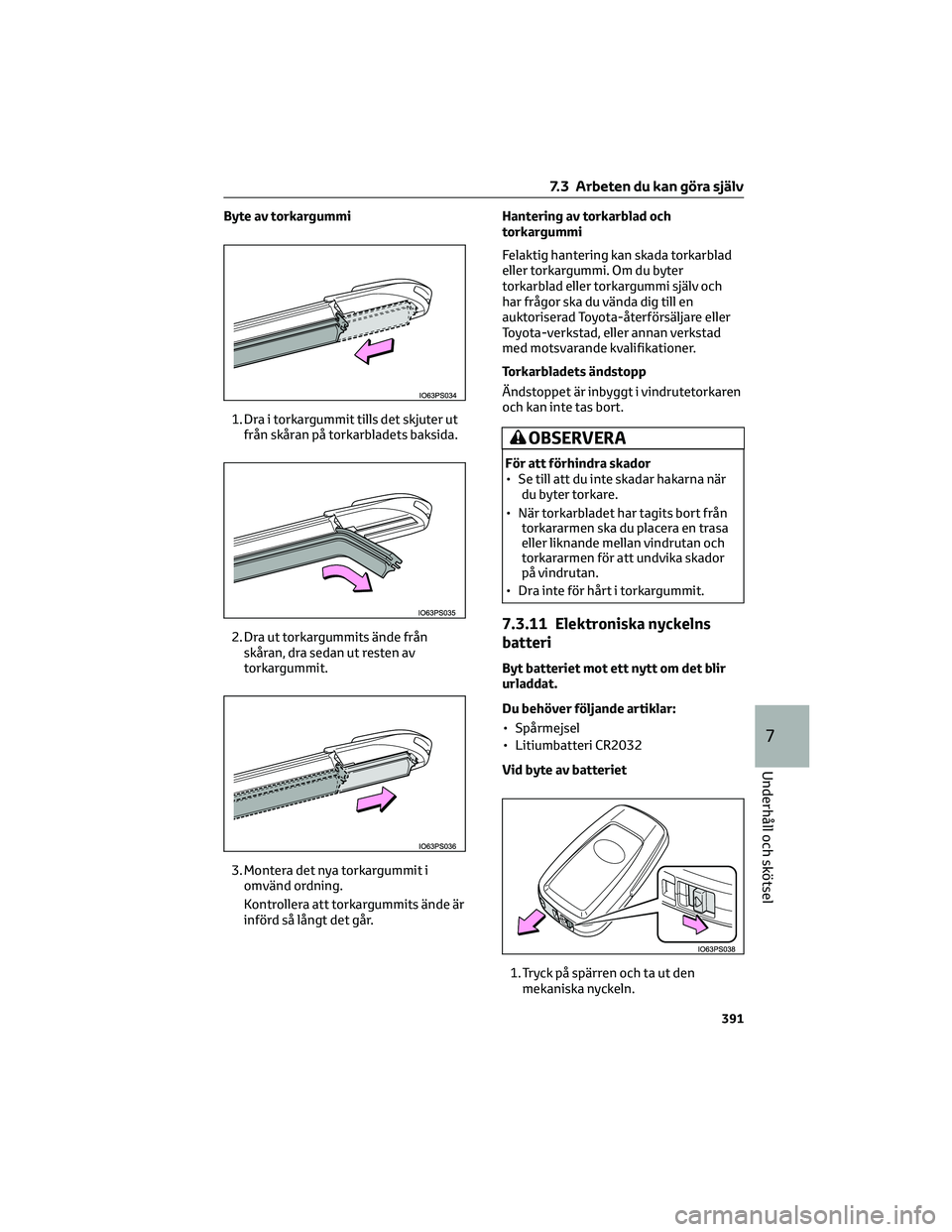

Byte av torkargummi
1. Dra i torkargummit tills det skjuter ut
från skåran på torkarbladets baksida.
2. Dra ut torkargummits ände från
skåran, dra sedan ut resten av
torkargummit.
3. Montera det nya torkargummit i
omvänd ordning.
Kontrollera att torkargummits ände är
införd så långt det går.Hantering av torkarblad och
torkargummi
Felaktig hantering kan skada torkarblad
eller torkargummi. Om du byter
torkarblad eller torkargummi själv och
har frågor ska du vända dig till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Torkarbladets ändstopp
Ändstoppet är inbyggt i vindrutetorkaren
och kan inte tas bort.
OBSERVERA
För att förhindra skador
• Se till att du inte skadar hakarna när
du byter torkare.
• När torkarbladet har tagits bort från
torkararmen ska du placera en trasa
eller liknande mellan vindrutan och
torkararmen för att undvika skador
på vindrutan.
• Dra inte för hårt i torkargummit.
7.3.11 Elektroniska nyckelns
batteri
Byt batteriet mot ett nytt om det blir
urladdat.
Du behöver följande artiklar:
• Spårmejsel
• Litiumbatteri CR2032
Vid byte av batteriet
1. Tryck på spärren och ta ut den
mekaniska nyckeln.
7.3 Arbeten du kan göra själv
391
7
Underhåll och skötsel

2. Ta bort locket.
Använd en skruvmejsel av lämplig
storlek. Om locket bänds loss kan det
skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
3. Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar bort
locket på grund av att modulen med
den elektroniska nyckeln är fäst på
det övre locket ska du ta bort modulen
till den elektroniska nyckeln från
locket så att batteriet blir synligt, som
bilden visar.
Ta bort batteriet med en skruvmejsel
av lämplig storlek.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Montering görs i omvänd
ordningsföljd.Använd ett litiumbatteri av typ CR2032
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som rekommenderas av
tillverkaren.
• Följ gällande bestämmelser för
deponering av använda batterier.
Om batteriet till den elektroniska
nyckeln är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet och fjärrkontrollen
fungerar inte på rätt sätt.
• Räckvidden är begränsad.
VARNING!
Batteri, säkerhetsanvisningar
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Batteriet får inte sväljas. Det kan
orsaka kemiska brännskador.
• Ett knappcellsbatteri eller
knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier
utom räckhåll för barn.
7.3 Arbeten du kan göra själv
392

VARNING!(Fortsättning)
• Om locket inte kan stängas
ordentligt ska du upphöra att
använda den elektroniska nyckeln
och förvara den på en plats utom
räckhåll för barn. Kontakta sedan en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
Certifiering av det elektroniska
lås- och startsystemet
VARNING
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer.
Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
7.3.12 Kontroll och byte av
säkringar
Om en elektrisk komponent inte
fungerar kan en säkring ha gått. Utför i
så fall en kontroll och byt säkring vid
behov.
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
2. Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna fäster när du
stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
7.3 Arbeten du kan göra själv
393
7
Underhåll och skötsel

Instrumentpanelens vänstra del
(vänsterstyrda bilar)
Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.
Instrumentpanelens vänstra del
(högerstyrda bilar)
1Tryck in fliken och ta bort locket.
2Lossa kontaktstycket samtidigt
som du trycker på spärren.
3Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
4. Kontrollera om säkringen är trasig.
1Normal säkring
2Avbränd säkring
Byt säkringen mot en ny med
motsvarande amperetal.
Amperetalet finns angivet på
säkringsboxens lock.
Ty p A
Ty p B
7.3 Arbeten du kan göra själv
394

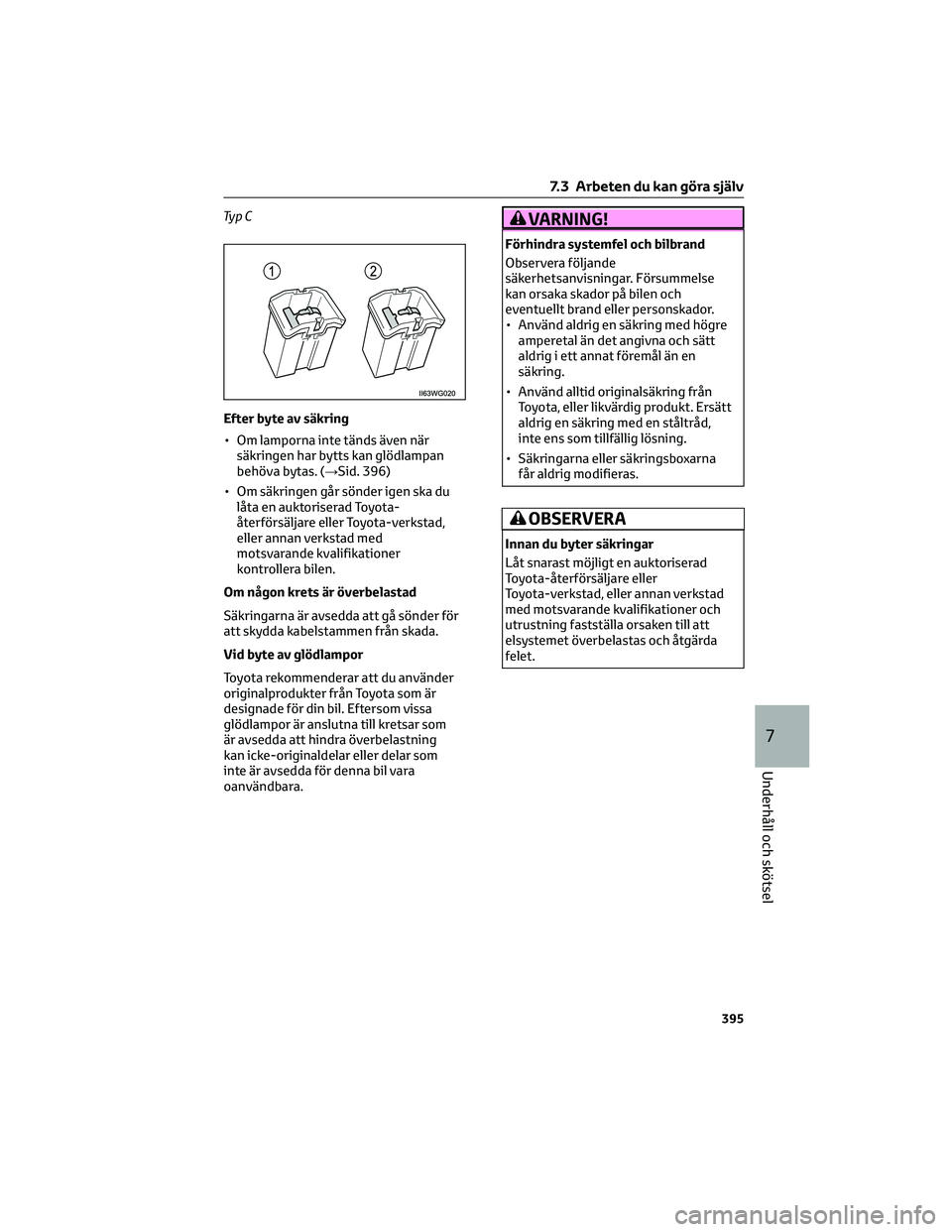

Ty p C
Efter byte av säkring
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 396)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
7.3 Arbeten du kan göra själv
395
7
Underhåll och skötsel

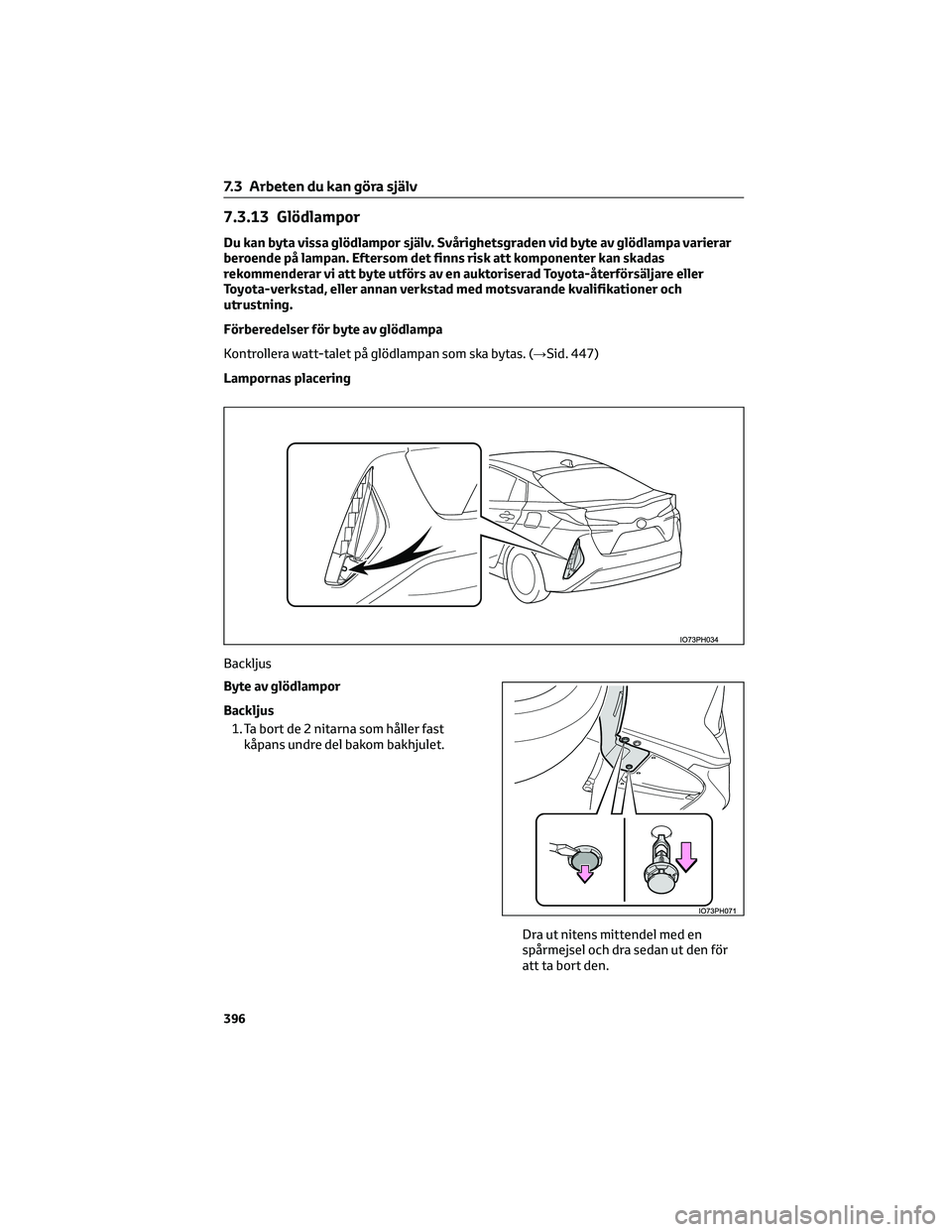

7.3.13 Glödlampor
Du kan byta vissa glödlampor själv. Svårighetsgraden vid byte av glödlampa varierar
beroende på lampan. Eftersom det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 447)
Lampornas placering
Backljus
Byte av glödlampor
Backljus
1. Ta bort de 2 nitarna som håller fast
kåpans undre del bakom bakhjulet.
Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
7.3 Arbeten du kan göra själv
396

2. Ta bort de 3 nitarna som håller fast
kåpans övre del.
1Vrid niten moturs och ta bort den.
2Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
3Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
3. Ta bort kåpans ände och dra kåpan
mot bilens front så att ett mellanrum
uppstår mellan kåpan och bakre
stötfångaren.
4. Ta bort niten på lockets insida, ta bort
kåpan.Dra ut nitens mittendel med en
spårmejsel och dra sedan ut den för
att ta bort den.
7.3 Arbeten du kan göra själv
397
7
Underhåll och skötsel

5. Vrid glödlampan moturs och ta bort
glödlampan.
Sätt in handen från mellanrummet
mellan bakhjulet och bakre
stötfångaren för att kunna ta bort
glödlampan.
6. Montera en ny glödlampa, sätt sedan
in lampsockeln i lampenheten och vrid
den medurs.
7. Sätt tillbaka kåpan i ursprungsläget
och sätt fast niten på kåpans insida.Sätt fast niten på täcklocket, tryck
sedan på nitens mittendel på
täcklocket.
8. Sätt tillbaka kåpans ände på bakre
stötfångaren.
Se till att de 2 flikarna på kåpans ände
sitter fast.
