5-5. Používání podpůrných jízdních systémů
Jízda
Zobrazí se hlášení, aby vyzvalo řidi-
če k vyhýbací akci, když je deteko-
ván chodec v obl asti detekce za
vozidlem. (Hlášení se zobrazí také
na multiinformační m displeji a pro-
jekčním displeji [j e-li ve výbavě].)
Ikona detekce chodce
Upozornění na brzdění
■Funkce PKSB (chodci vzadu) bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB nesvítí nebo nebliká ( S.106, 430) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezen í výkonu systému
palivových článků
• PKSB je zapnuto. • Rychlost vozidla je 15 km/h nebo nižší.
• Zařazená poloha je v R.
• Zadní kamerový senzor detekuje chodce za vozidlem při couvání a sys-
tém rozhodne, že pravděpodobnost
kolize s detekovaným chodcem je vy- soká.
●Ovládání brzd• Ovládání omezen í výkonu systému
palivových článků je v činnosti
• PKSB rozhodne, že je nutné nouzové ovládání brzd, aby se zabránilo kolizi
s chodcem.
■Funkce PKSB (chodci vzadu) pře-
stane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny někter é z následujících
podmínek:
●Ovládání omezen í výkonu systému
palivových článků • PKSB je vypnuta.
• Kolizi je možné se vyhnout normálním
ovládáním brzd.
• Chodec za vaším vozidlem už není dále detekován.
●Ovládání brzd• PKSB je vypnuta.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pom ocí ovládání brzd. • Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd. • Chodec za vaším vozidlem už není
dále detekován.
■Opětovné zapnutí funkce PKSB
(vozidla křižující dráhu vzadu)
 S.281
Multimediální displej
VÝSTRAHA
■Pokud je funkce PKSB (chodci vzadu) v činnosti zbytečně
Sešlápněte brzdový pedál ihned poté, co se funkce PKSB (chodci vzadu)
uvede v činnost. (Činnost funkce se
zruší sešlápnutím brzdového pedálu.)
■Správné používání funkce PKSB
(chodci vzadu)
 S.273
UPOZORNĚNÍ
■Pokud je na multiinformačním displeji zobrazeno "PKSB není
k dispozici. Odstr aňte nečistoty
ze zadní kamery." a indikátor vy- pnutí PKSB bliká
Pokud se toto hlášení zobrazí ihned poté, co je spína č POWER přepnut
do ZAPNUTO, ovládejte vozidlo opa-
trně, přičemž věnu jte pozornost své- mu okolí.

288
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Oblast detekce funkce PKSB
(chodci vzadu)
Oblast detekce funkce PKSB (chodci
vzadu) se liší od oblasti detekce funkce
RCD (S.275). Proto, i když funkce
RCD detekuje chodce a poskytuje vý-
strahu, funkce PKSB (chodci vzadu) ne-
musí začít fungovat.
■Situace, ve kterých nemusí systém
fungovat správně
S.276
■Situace, ve kterých systém může
fungovat neočekávaně
S.276
*: Je-li ve výbavě
■Popis funkce
Advanced Park pomáhá při couvání
nebo podélném parkování na místě
zvoleném na multimediálním disple-
ji, nebo při vyjíždění z parkovacího
místa tím, že poskytuje pokyny
k ovládání prostřednictvím zobraze-
ní a bzučáku, stejně jako pokyny pro
změnu zařazené polohy, ovládání
volantu, plynového pedálu a brzdo-
vého pedálu.
Kromě toho může panoramatická
kamera zobrazovat oblast před vozi-
dlem, za vozidlem a nadhled, což
pomáhá ověřit stav oblasti v okolí
vozidla. Podrobnosti o panoramatic-
ké kameře - viz "Příručka pro uživa-
tele navigačního systému".
V závislosti na stavu povrchu vozov-
ky nebo vozidla, vzdálenosti mezi
vozidlem a parkovacím místem atd.
nemusí být asistence při parkování
možná.
Toyota Teammate
Advanced Park*
Advanced Park

289
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Když používáte Advanced Park
●Nespoléhejte se příliš na Ad-
vanced Park. Stejně jako u běžné- ho vozidla dávejte pozor, abyste
během jízdy sledovali okolí.
●Vždy během činnosti věnujte pozor-
nost okolí vozidla.
●Advanced Park je pomáhá řidiči při parkování a opouštění parkovacího
místa. Nezapomeňte podle potřeby
sešlápnout brzdový pedál, abyste vozidlo zpomalili nebo zastavili, při-
čemž kontrolujte bezpečnost oblasti
okolo vozidla.
●Protože nízké předměty (obrubníky,
parkovací bloky at d.) nemusí být detekovány, zkontrolujte bezpeč-
nost okolí vozidla a sešlápněte brz-
dový pedál, abyste vozidlo zastavili, pokud by mohlo dojít ke kolizi s ob-
jektem.
●Když je Advanced Park v činnosti
a pokud je pravděpodobné, že vaše
vozidlo narazí do blízkého vozidla, parkovacího blok u, objektu nebo
osoby, sešlápněte brzdový pedál,
abyste vozidlo zast avili, a stiskněte hlavní spínač Advanced Park,
abyste ho vypnuli.
●Nikdy nepoužívejte pouze multime-
diální displej k zobrazení pohledu
na oblast za vozidlem. Zobrazený obraz se může liši t od skutečné si-
tuace. Používání pouze obrazovky
při couvání může vést k nehodě, například ke kolizi s jiným vozidlem.
Při couvání se ujistěte, že se díváte
přímo nebo pomocí zrcátek kontro- lujete bezpečnost okolí vašeho vo-
zidla, zejména za vozidlem.
●Protože se během činnosti Ad-
vanced Park bude otáčet volantem,
věnujte pozornost následujícímu.
• Buďte opatrní, aby nebyly zachyce- ny kravata, šátek nebo paže. Udr-
žujte horní část t ěla v dostatečné
vzdálenosti od v olantu. Také ne- nechte přiblížit m alé děti k volantu.
• Při otáčení volantu by se mohly za- chytit dlouhé nehty a by mohlo dojít
ke zranění.
• V případě nouze sešlápněte brzdo-
vý pedál, abyste vo zidlo zastavili,
a pak stiskněte hlavní spínač Advanced Park, abyste ho zrušili.
●Když parkujete, před započetím činnosti se ujistěte, že vozidlo může
být zaparkováno v cílovém parko-
vacím místě.
●Advanced Park může být zrušen
a vozidlo se může začít pohybovat, pokud dojde k následujícímu. Pro-
tože by to mohlo vést k nehodě,
okamžitě v takovém případě za- brzděte.
• Pokud byly otevře ny dveře řidiče, když je ovládána řadicí páka.
• Pokud pokyny Advanced Park ne- jsou provedeny během určité doby,
když je parkovací asistent v činnosti
• Pokud je sešlápnut brzdový pedál
a vozidlo je na určitou dobu zasta-
veno, když je parkovací asistent v činnosti
• Pokud dojde k poruše v Advanced Park, když je parkovací asistent
v činnosti

290
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Funkce kolmého parkování
Asistence je poskytována od polohy,
kdy je vozidlo zasta veno blízko cílo-
vého parkovacího místa, do okamži-
ku, kdy je vozidlo na parkovacím
místě. ( S.294)
■Funkce podélného parkování
Asistence je poskytována od polohy,
kdy je vozidlo zasta veno blízko cílo-
vého parkovacího místa, do okamži-
ku, kdy je vozidlo na parkovacím
místě. ( S.296)
■Funkce odjezdu z podélného
zaparkování
Asistence je posky tována od parko-
vací polohy do okamžiku, kdy může-
te snadno odjet z parkovacího
místa. ( S.299)
■Funkce paměti
Asistence je poskytována, dokud
není vozidlo navedeno na dříve
registrované par kovací místo.
( S.302)
Stiskněte hlavní spínač Advanced
Park.
Pokud je spínač stisknut, když je prová-
děna asistence, asistence bude zrušena.
■Provozní podmínky
Asistence bude zahá jena, když jsou spl- něny všechny z následujících podmí-
nek:
●Je sešlápnut brzdový pedál
●Vozidlo je zastaveno
●Bezpečnostní pás řidiče je zapnutý
●Není ovládán volant
●Plynový pedál není sešlápnutý
●Všechny dveře a kufr jsou zavřeny
●Vnější zpětná zrcátka nejsou sklopena
●Parkovací brzda není zabrzděna
●Adaptivní tempoma t s plným rychlost-
ním rozsahem není v činnosti
●ABS, VSC, TRC, PCS a PKSB nejsou
v činnosti
●Nejste na příkrém svahu
●Advanced Park je zapnut
●VSC a TRC nejsou vypnuty
Pokud asistenci nelze spustit, zkontro-
lujte, zda na multimediálním displeji ne-
jsou hlášení. ( S.306)
Funkce Advanced ParkZapnutí/vypnutí Advanced
Park

291
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda

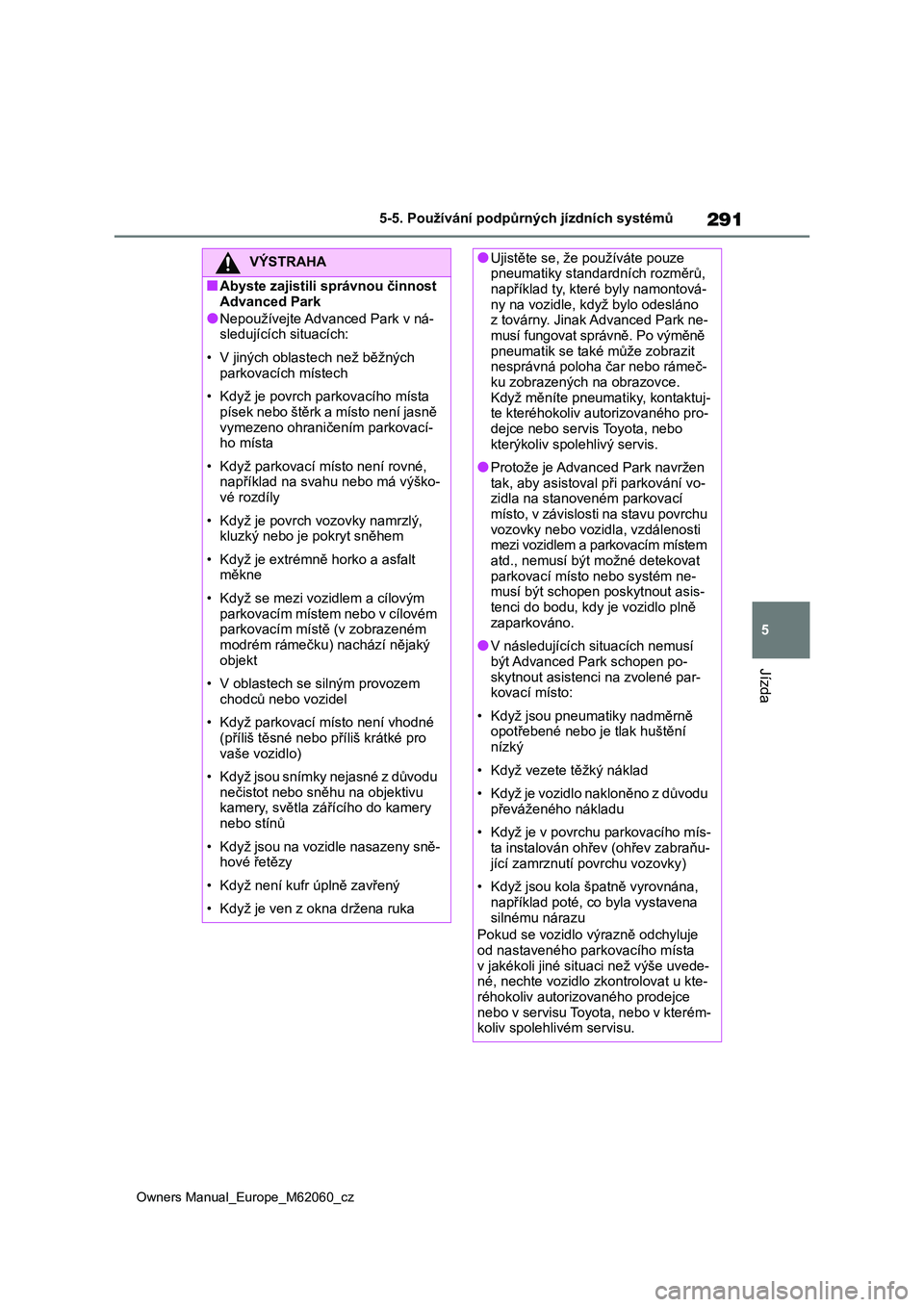

VÝSTRAHA
■Abyste zajistili správnou činnost Advanced Park
●Nepoužívejte Advanced Park v ná-sledujících situacích:
• V jiných oblaste ch než běžných
parkovacích místech
• Když je povrch pa rkovacího místa
písek nebo štěrk a místo není jasně
vymezeno ohraničením parkovací- ho místa
• Když parkovací mí sto není rovné,
například na sva hu nebo má výško-
vé rozdíly
• Když je povrch vozovky namrzlý, kluzký nebo je pokryt sněhem
• Když je extrémně horko a asfalt
měkne
• Když se mezi vozidlem a cílovým
parkovacím místem nebo v cílovém parkovacím místě (v zobrazeném
modrém rámečku) nachází nějaký
objekt
• V oblastech se silným provozem chodců nebo vozidel
• Když parkovací místo není vhodné
(příliš těsné nebo příliš krátké pro
vaše vozidlo)
• Když jsou snímky nejasné z důvodu nečistot nebo sně hu na objektivu
kamery, světla zářícího do kamery
nebo stínů
• Když jsou na vozidle nasazeny sně- hové řetězy
• Když není kufr úplně zavřený
• Když je ven z okna držena ruka
●Ujistěte se, že používáte pouze
pneumatiky standardních rozměrů, například ty, které byly namontová-
ny na vozidle, když bylo odesláno
z továrny. Jinak Advanced Park ne- musí fungovat správně. Po výměně
pneumatik se také může zobrazit
nesprávná poloha čar nebo rámeč- ku zobrazených na obrazovce.
Když měníte pneumat iky, kontaktuj-
te kteréhokoliv autorizovaného pro- dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Protože je Advan ced Park navržen
tak, aby asistoval při parkování vo- zidla na stanoveném parkovací
místo, v závislosti na stavu povrchu
vozovky nebo vozidla, vzdálenosti mezi vozidlem a parkovacím místem
atd., nemusí být možné detekovat
parkovací místo nebo systém ne- musí být schopen poskytnout asis-
tenci do bodu, kdy je vozidlo plně
zaparkováno.
●V následujících situacích nemusí být Advanced Park schopen po-
skytnout asistenc i na zvolené par-
kovací místo:
• Když jsou pneumatiky nadměrně opotřebené nebo je tlak huštění
nízký
• Když vezete těžký náklad
• Když je vozidlo nakloněno z důvodu
převáženého nákladu
• Když je v povrchu parkovacího mís- ta instalován ohřev (ohřev zabraňu-
jící zamrznutí povrchu vozovky)
• Když jsou kola špatně vyrovnána,
například poté, co byla vystavena
silnému nárazu
Pokud se vozidlo výrazně odchyluje
od nastaveného parkovacího místa v jakékoli jiné situ aci než výše uvede-
né, nechte vozidlo zkontrolovat u kte-
réhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterém-
koliv spolehlivém servisu.

292
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Obrazovky navádění se zobrazují
na multimediálním displeji.
Obrazovka navádění (při zaháje-
ní asistence)
Ohraničení cílového parkovacího
místa (modrá)
Tlačítko přepnutí typu parkování
Pokud se zobrazí více tlačítek, v závis-
losti na barvě tlačítka se jejich funkce liší následovně.
nebo : Přepnutí na jiné mož-
né parkovací místo.
nebo : Parkovací místo, kte-
ré bylo zvoleno.
: Zvolte pro přepnutí na funkci
podélného parkování.
: Zvolte pro přepnutí na funkci kol-
mého parkování.
Zobrazení pokynů
Tlačítko "Start"
Zvolte pro zahájení asistence při parko-
vání.
Tlačítko "MODE"
Zvolte pro přepnutí mezi funkcí paměti
a funkcí kolmého pa rkování/podélného
parkování. ( S.304)
Tlačítko registrace
Zvolte pro zahájení registrace parkova-
cího místa.
Tlačítko přizpůsobení nastavení
Zvolte pro zobrazen í obrazovky nasta-
vení Advanced Park.
Obrazovka navádění (při couvání)
Vodicí čáry (žlutá a červená)
Zobrazují body od st ředu okraje přední-
ho nebo zadního nárazníku k cílové po-
loze zastavení (žlutá)* a přibližně 0,3 m
(červená) od vozidla.
Zobrazení parkovacího asistenta
 S.260
Obrazovky navádění

293
5
Owners Manual_Europe_M62060_cz

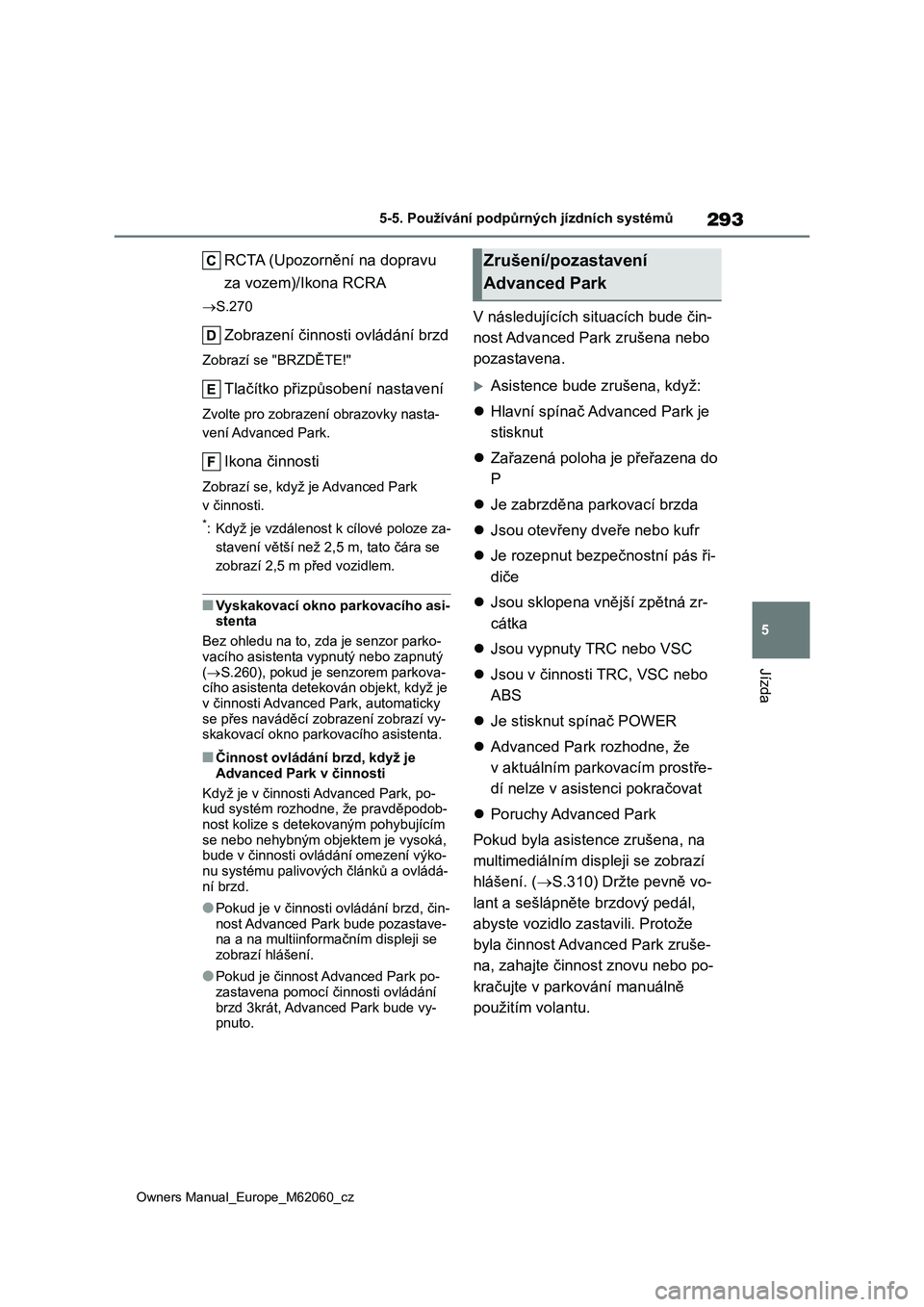

5-5. Používání podpůrných jízdních systémů
Jízda
RCTA (Upozornění na dopravu
za vozem)/Ikona RCRA
 S.270
Zobrazení činnosti ovládání brzd
Zobrazí se "BRZDĚTE!"
Tlačítko přizpůsobení nastavení
Zvolte pro zobrazení obrazovky nasta-
vení Advanced Park.
Ikona činnosti
Zobrazí se, když je Advanced Park
v činnosti.
*: Když je vzdálenost k cílové poloze za-
stavení větší než 2,5 m, tato čára se
zobrazí 2,5 m před vozidlem.
■Vyskakovací okno parkovacího asi- stenta
Bez ohledu na to, z da je senzor parko-
vacího asistenta v ypnutý nebo zapnutý ( S.260), pokud je senzorem parkova-
cího asistenta detekován objekt, když je
v činnosti Advanced Park, automaticky se přes naváděcí zobrazení zobrazí vy-
skakovací okno parkovacího asistenta.
■Činnost ovládání brzd, když je
Advanced Park v činnosti
Když je v činnosti Advanced Park, po-
kud systém rozhodne, že pravděpodob-
nost kolize s deteko vaným pohybujícím se nebo nehybným objektem je vysoká,
bude v činnosti ovl ádání omezení výko-
nu systému palivových článků a ovládá- ní brzd.
●Pokud je v činnosti ovládání brzd, čin-nost Advanced Park bude pozastave-
na a na multiinformačním displeji se
zobrazí hlášení.
●Pokud je činnost Advanced Park po-
zastavena pomocí činnosti ovládání brzd 3krát, Advanced Park bude vy-
pnuto.
V následujících situacích bude čin-
nost Advanced Park zrušena nebo
pozastavena.
Asistence bude zrušena, když:
 Hlavní spínač Advanced Park je
stisknut
 Zařazená poloha je přeřazena do
P
 Je zabrzděna parkovací brzda
 Jsou otevřeny dveře nebo kufr
 Je rozepnut bezpečnostní pás ři-
diče
 Jsou sklopena vnější zpětná zr-
cátka
 Jsou vypnuty TRC nebo VSC
 Jsou v činnosti TRC, VSC nebo
ABS
 Je stisknut spínač POWER
 Advanced Park rozhodne, že
v aktuálním parkovacím prostře-
dí nelze v asistenci pokračovat
 Poruchy Advanced Park
Pokud byla asisten ce zrušena, na
multimediálním disp leji se zobrazí
hlášení. ( S.310) Držte pevně vo-
lant a sešlápněte brzdový pedál,
abyste vozidlo zas tavili. Protože
byla činnost Advanced Park zruše-
na, zahajte činnost znovu nebo po-
kračujte v parkování manuálně
použitím volantu.
Zrušení/pozastavení
Advanced Park

294
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Asistence bude pozastavena,
když:
 Je ovládán volant
 Je sešlápnut plynový pedál
 Zařazená poloha je přeřazena do
polohy jiné než P
 Je v činnosti ovládání brzd
 Je v činnosti PCS (Předkolizní
systém)
■Popis funkce
Funkci kolmého parkování lze pou-
žít, pokud je možné detekovat cílo-
vé parkovací místo , když je vozidlo
zastaveno blízko a kolmo ke středu
parkovacího místa. V závislosti na
stavu parkovacího místa atd., pokud
je nutné změnit sm ěr jízdy vozidla,
zařazená poloha může být přeřaze-
na pomocí asistenčního ovládání.
■Parkování použitím funkce kol-
mého parkování
1 Zastavte vozidlo v poloze blízké
a kolmé ke středu cílového par-
kovacího místa.
1 m
Funkce kolmého parkování
