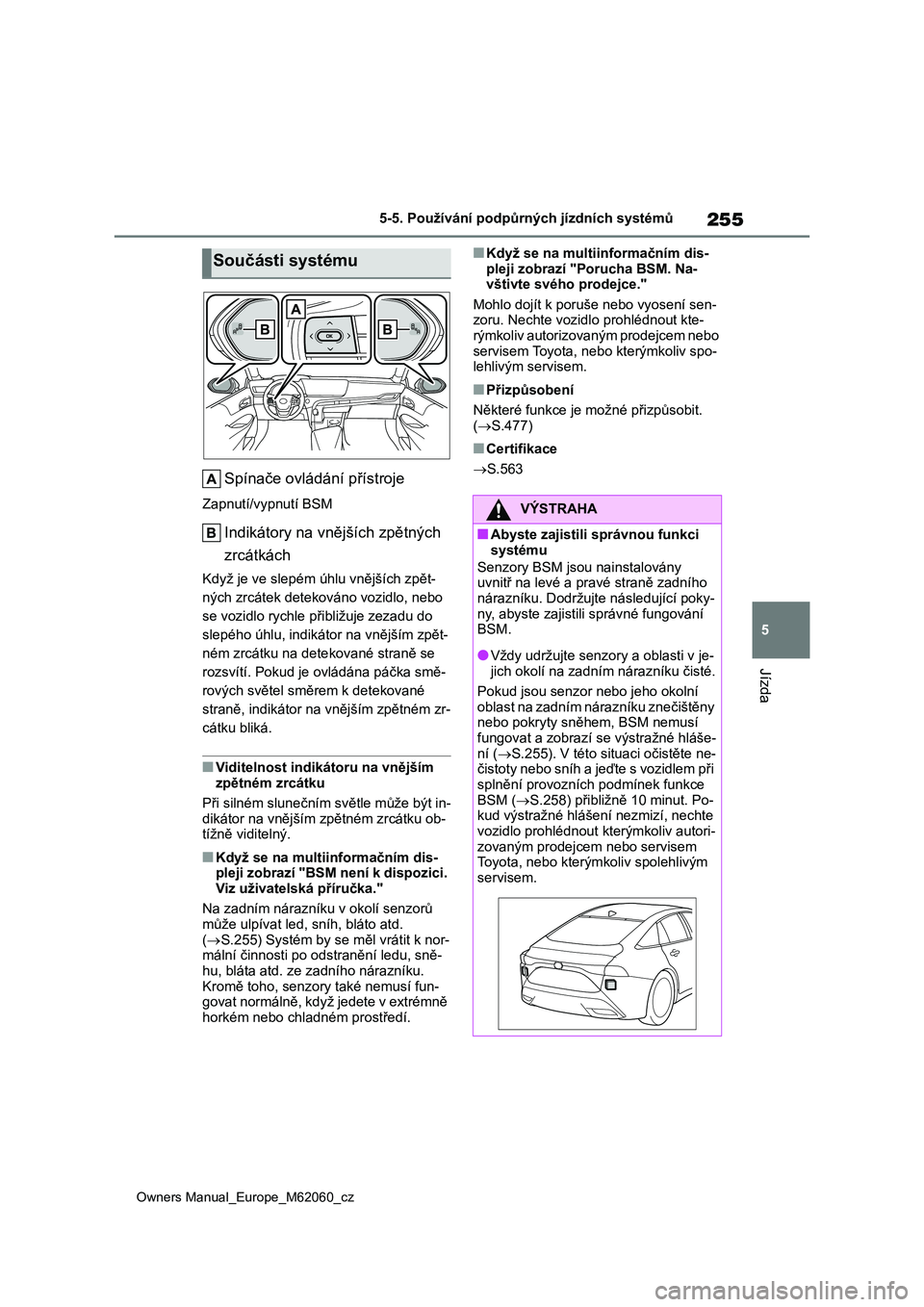

2022 TOYOTA MIRAI Návod na použití (in Czech)

255
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
Spínače ovládání přístroje
Zapnutí/vypnutí BSM
Indikátory na vnějších zpětných
zrcátkách
Když je ve slepém úhlu vnějších zpět-
ných zrcátek detekov áno vozidlo, nebo
se vozidlo rychle přibližuje zezadu do
slepého úhlu, indikátor na vnějším zpět-
ném zrcátku na dete kované straně se
rozsvítí. Pokud je o vládána páčka smě-
rových světel směrem k detekované
straně, indikátor na vnějším zpětném zr-
cátku bliká.
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším zpětném zrcátku ob- tížně viditelný.
■Když se na multiinformačním dis-
pleji zobrazí "BSM není k dispozici.
Viz uživatelská příručka."
Na zadním nárazníku v okolí senzorů
může ulpívat led, sníh, bláto atd.
( S.255) Systém by se měl vrátit k nor- mální činnosti po od stranění ledu, sně-
hu, bláta atd. ze zadního nárazníku.
Kromě toho, senzory také nemusí fun- govat normálně, když jedete v extrémně
horkém nebo chladném prostředí.
■Když se na multiinformačním dis-
pleji zobrazí "Porucha BSM. Na- vštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.477)
■Certifikace
 S.563
Součásti systému
VÝSTRAHA
■Abyste zajistili správnou funkci systému
Senzory BSM jsou nainstalovány uvnitř na levé a pra vé straně zadního
nárazníku. Dodržujt e následující poky-
ny, abyste zajistili správné fungování BSM.
●Vždy udržujte senzor y a oblasti v je- jich okolí na zadní m nárazníku čisté.
Pokud jsou senzor n ebo jeho okolní
oblast na zadním nárazníku znečištěny nebo pokryty sněhem, BSM nemusí
fungovat a zobrazí se výstražné hláše-
ní ( S.255). V této situaci očistěte ne- čistoty nebo sníh a jeďte s vozidlem při
splnění provozních podmínek funkce
BSM ( S.258) přibližně 10 minut. Po- kud výstražné hlášení nezmizí, nechte
vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.

256
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
( S.112)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
" BSM" a pak stiskněte .
Když je funkce BSM vypnuta, svítí indi-
kátor vypnutí BSM. (P ři každém vypnutí
spínače POWER a následném přepnutí
do ZAPNUTO se BSM automaticky za-
pne.)
VÝSTRAHA
●Nepřipevňujte příslušenství, nálep-
ky (včetně průhledných nálepek), hli-
níkové pásky atd . na senzor nebo jeho okolní oblast na zadním náraz-
níku.
●Nevystavujte senzo r nebo jeho okol-
ní oblast na zadním nárazníku silné-
mu nárazu.
Pokud se senzor pohne i mírně mimo svou polohu , systém může se-
lhat a vozidla nemusí být deteková-
na správně. V následujících situacích nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej-
cem nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní ob last senzoru po- škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob- last na zadním nárazníku.
●Pokud je nutná d emontáž/montáž nebo výměna senzoru nebo zadního
nárazníku, kontakt ujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM

257
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
■Vozidla, která mohou být detekována pomocí BSM
BSM (Sledování slepého úhlu) použ ívá zadní boční radarové senzory, aby
detekovalo vozidla za vámi, kte rá jedou v sousedních jízdních pruzích, a in-
formuje řidiče o přítomnosti těc hto vozidel pomocí indikátorů na vnějších
zpětných zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se
rozsvítí nebo bude blikat.
Činnost BSM

258
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Zařazená poloha je v poloze jiné než
R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná
vozidla a podobné nehybné před-
měty
*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

259
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(vozidla s Advanced Park)
Zadní boční senzory
(vozidla s Advanced Park)
Parkovací asistent*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdále-
nost od vašeho vozidla
k objektům, např . zdi, a ta je in-
dikována pomocí multimediál-
ního displeje a bzučáku. Když
používáte tento systém, vždy
kontrolujte okolní prostor.
Součásti systému

260
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Displej
Když senzory detekují nějaký objekt,
např. zeď, na multimediálním displeji
se zobrazí grafika v závislosti na po-
loze a vzdálenosti objektu. (Když se
vzdálenost k objektu zkrátí, segmen-
ty vzdálenosti mohou blikat.)
Multimediální displej
(vozidla bez Advanced Park)
Multimediální displej
(vozidla s Advanced Park)
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
Přední boční senzory
Zadní boční senzory
Pro zapnutí/vypnutí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.112)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce parko vacího asistenta
vypnuta, rozsvítí se i ndikátor vypnutí
parkovacího asistenta ( S.106).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače POWER a pak
jeho přepnutím do ZAPNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Výstrahy týkající se používání systému
Nespoléhejte příliš na tento systém,
existuje limit pro stupeň přesnosti roz- poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič
je vždy zodpovědný za to, aby věno- val pozornost okolí vozidla a za bez-
pečnou jízdu.
■Abyste zajistili správnou funkci systému
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je vždy čisté.

261
5
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
Jízda
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte senzor par- kovacího asistenta"
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečistotami atd. Od- straňte kapky vody, led, sníh, nečistoty
atd. ze senzor u, aby se systém vrátil do
normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
Pokud je zobrazeno výstražné hlášení,
i když je senzor čistý, mohlo dojít k poru-
še senzoru. Nechte vozidlo prohlédnout kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent
není k dispozici"
Přes povrch senzoru nepřetržitě proudí
voda, jako například při silném dešti.
Když systém rozhodne , že je to normál- ní, systém se vrátí do normálního stavu.
VÝSTRAHA
●Neinstalujte do blízkosti radarového
senzoru nálepky nebo elektronické
součásti, např. podsvícenou regist- rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám
nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru
silnému nárazu. Pokud dojde k ná-
razu, nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej- cem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Pokud je nutná d emontáž/montáž nebo výměna předního nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani ne- lakujte senzory.
●Nepřipevňujte kryt registrační
značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se mů že uvést v čin- nost, ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy- sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ- sobit poruchu senzoru.

262
Owners Manual_Europe_M62060_cz
5-5. Používání podpůrných jízdních systémů
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
●Při používání mohou nastat následují-
cí situace. • V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná vůbec.
• Detekce nemusí být možná, pokud se
statické objekty dos tanou příliš blízko k senzoru.
• Mezi detekcí statického objektu a je-
jím zobrazením bude krátká prodleva (zazní výstražný bzučák). I při nízké
rychlosti je možné, že se objekt přiblí-
ží do vzdálenosti 30 cm předtím, než se ukáže zobrazení a zazní výstražné
pípání.
• Mohlo by být obtí žné slyšet bzučák z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
• Může být obtížné s lyšet zvuk tohoto systému z důvodu bzučáků jiných sys-
témů.
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty . Jednotlivé přípa- dy, kdy k tomu může do jít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky vo-
dy, sníh nebo led. (Tento problém vy-
řeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.) Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být
detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy vel kých vozidel, so- nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují
ultrazvukové vlny.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Když má chodec oblečení, které ne-
odráží ultrazvukové v lny (např. sukně se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty, které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který
nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní kolo nebo chodec, se náh- le objeví před vozidlem nebo vyskočí
z boku vozidla.
