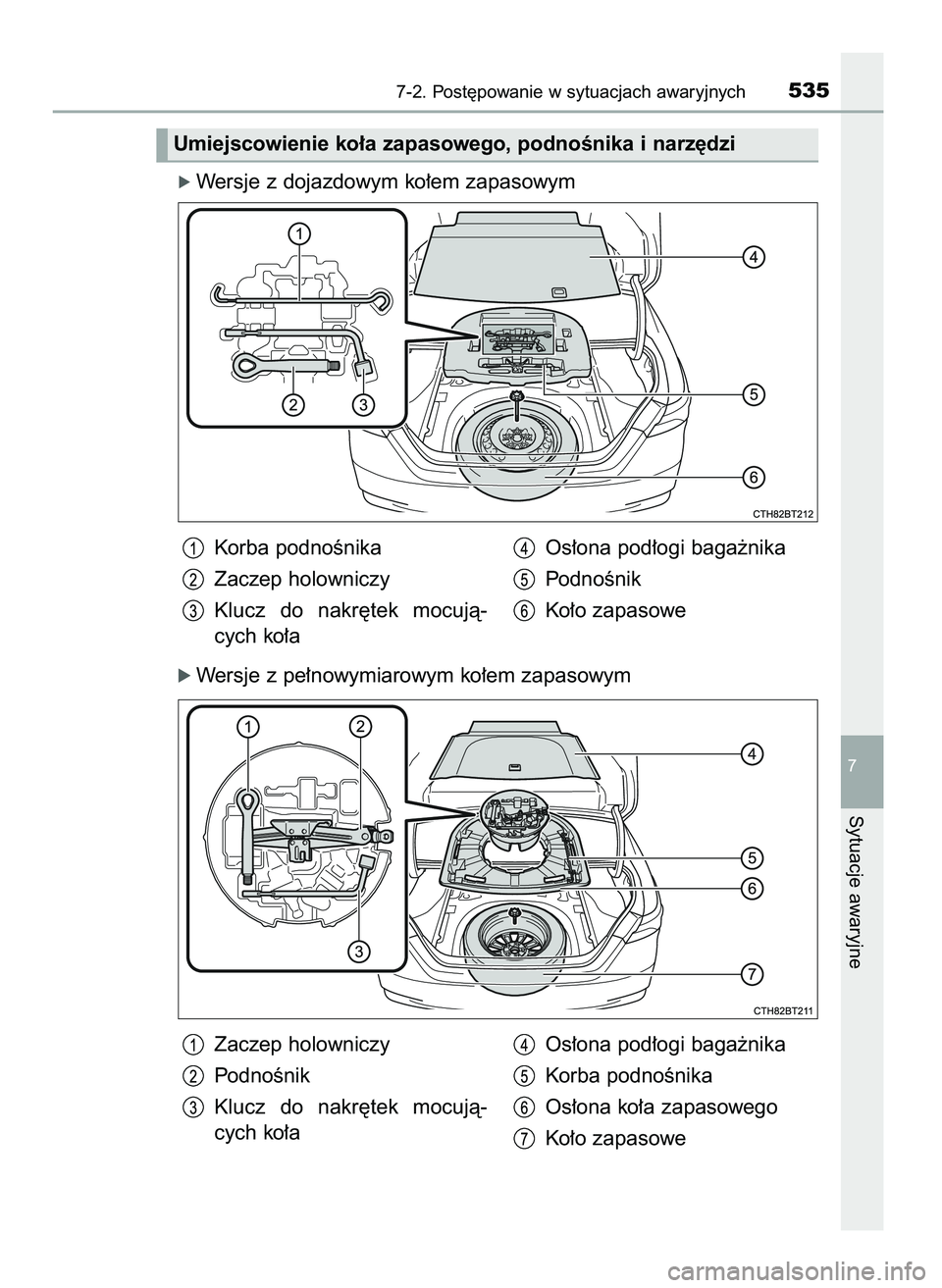

2022 TOYOTA CAMRY Instrukcja obsługi (in Polish)

ó Wersje z dojazdowym ko∏em zapasowym
ó Wersje z pe∏nowymiarowym ko∏em zapasowym
7-2. Post´powanie w sytuacjach awaryjnych535
7
Sytuacje awaryjne
Korba podnoÊnika
Zaczep holowniczy
Klucz do nakr´tek mocujà-
cych ko∏aOs∏ona pod∏ogi baga˝nika
PodnoÊnik
Ko∏o zapasowe
Zaczep holowniczy
PodnoÊnik
Klucz do nakr´tek mocujà-
cych ko∏aOs∏ona pod∏ogi baga˝nika
Korba podnoÊnika
Os∏ona ko∏a zapasowego
Ko∏o zapasowe
Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
3 Camry HV OM33F05E 11/3/21 14:32 Page 535 (Black plate)

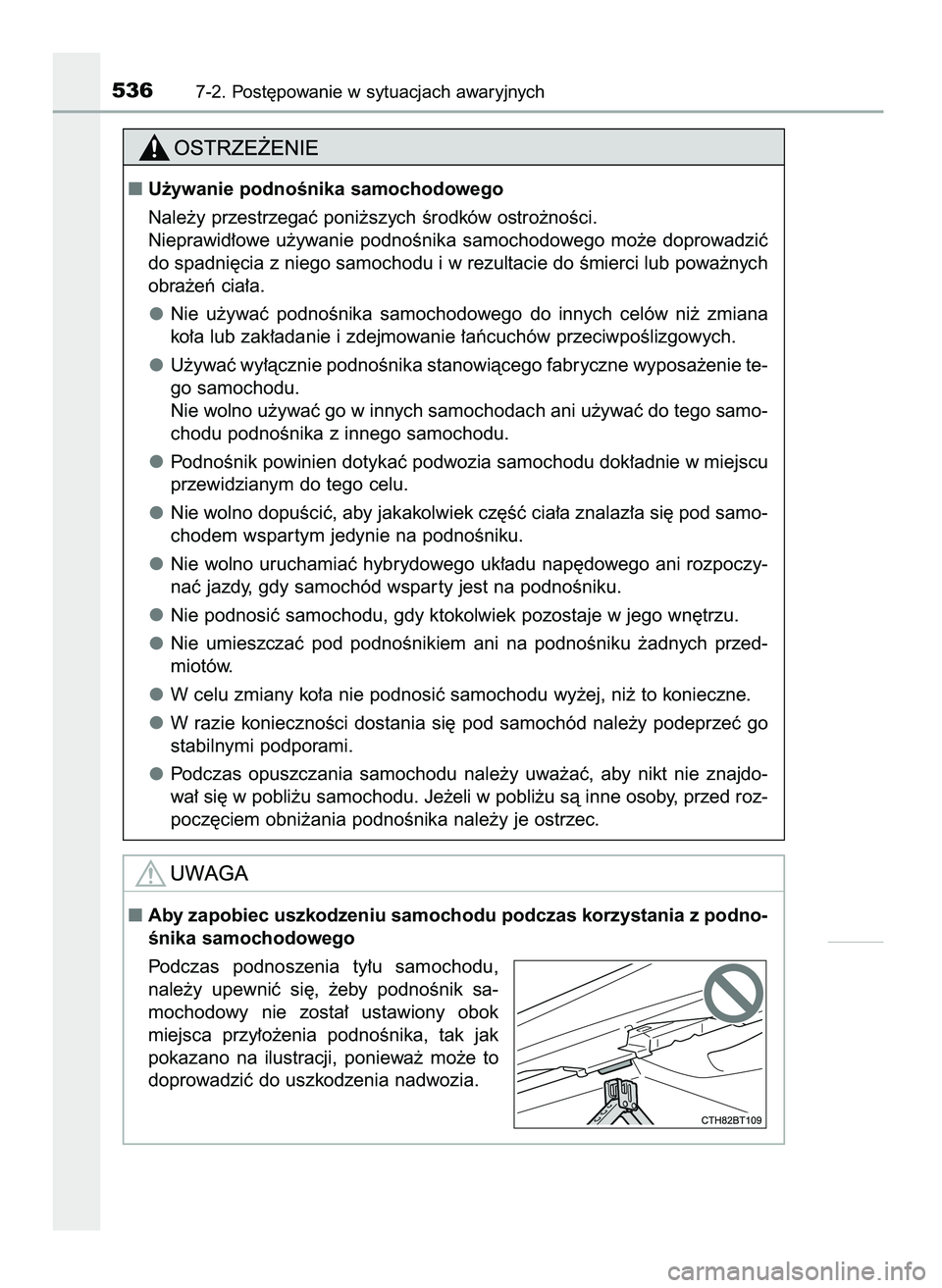

5367-2. Post´powanie w sytuacjach awaryjnych
U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie te-
go samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç hybrydowego uk∏adu nap´dowego ani rozpoczy-
naç jazdy, gdy samochód wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Podczas opuszczania samochodu nale˝y uwa˝aç, aby nikt nie znajdo-
wa∏ si´ w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed roz-
pocz´ciem obni˝ania podnoÊnika nale˝y je ostrzec.
Aby zapobiec uszkodzeniu samochodu podczas korzystania z podno-
Ênika samochodowego
Podczas podnoszenia ty∏u samochodu,
nale˝y upewniç si´, ˝eby podnoÊnik sa-
mochodowy nie zosta∏ ustawiony obok
miejsca przy∏o˝enia podnoÊnika, tak jak
pokazano na ilustracji, poniewa˝ mo˝e to
doprowadziç do uszkodzenia nadwozia.
3 Camry HV OM33F05E 11/3/21 14:32 Page 536 (Black plate)

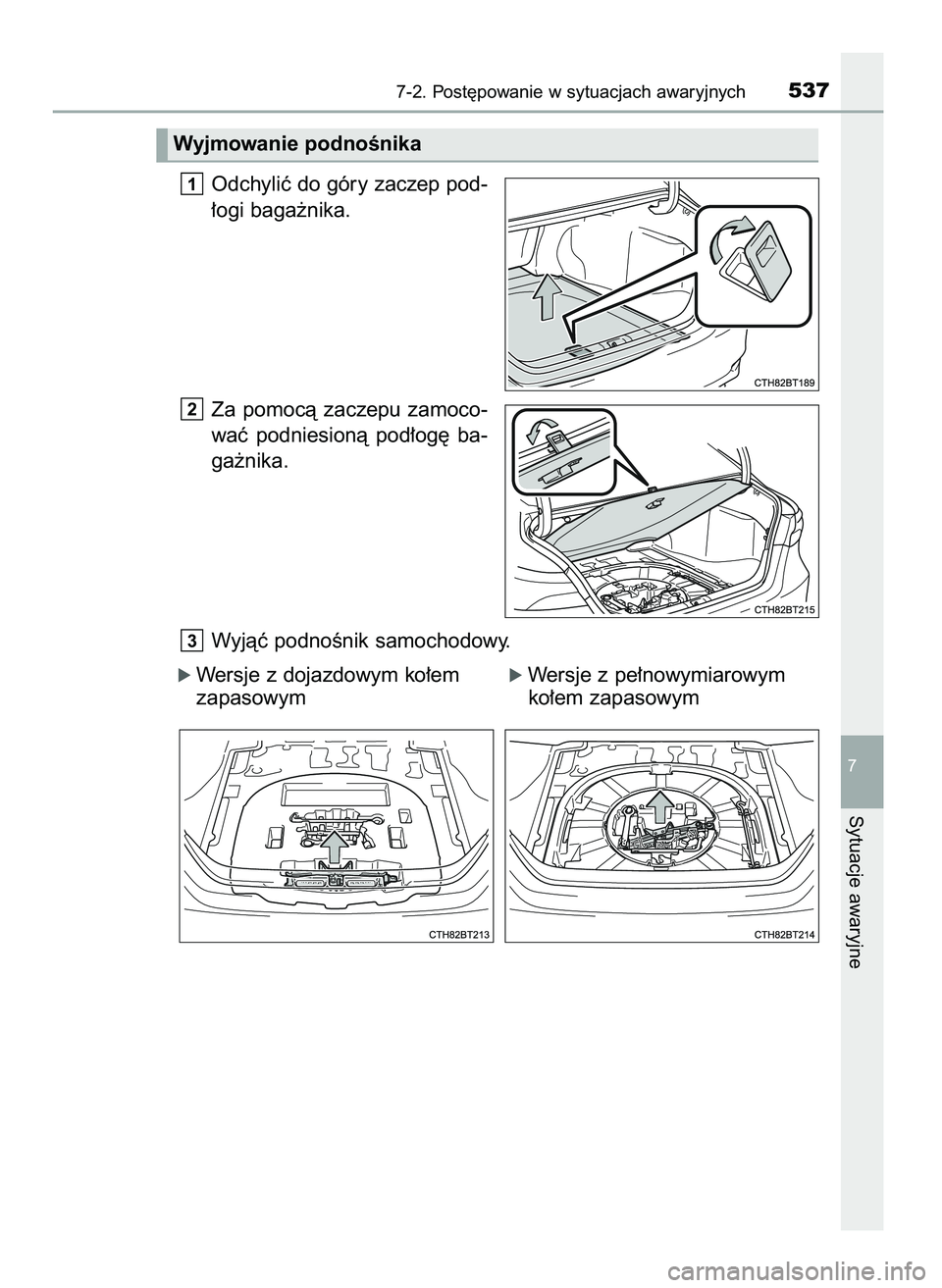

Odchyliç do góry zaczep pod-
∏ogi baga˝nika.
Za pomocà zaczepu zamoco-
waç podniesionà pod∏og´ ba-
ga˝nika.
Wyjàç podnoÊnik samochodowy.
ó Wersje z dojazdowym ko∏em ó Wersje z pe∏nowymiarowym
zapasowym ko∏em zapasowym
3
2
1
7-2. Post´powanie w sytuacjach awaryjnych537
7
Sytuacje awaryjne
Wyjmowanie podnoÊnika
3 Camry HV OM33F05E 11/3/21 14:32 Page 537 (Black plate)

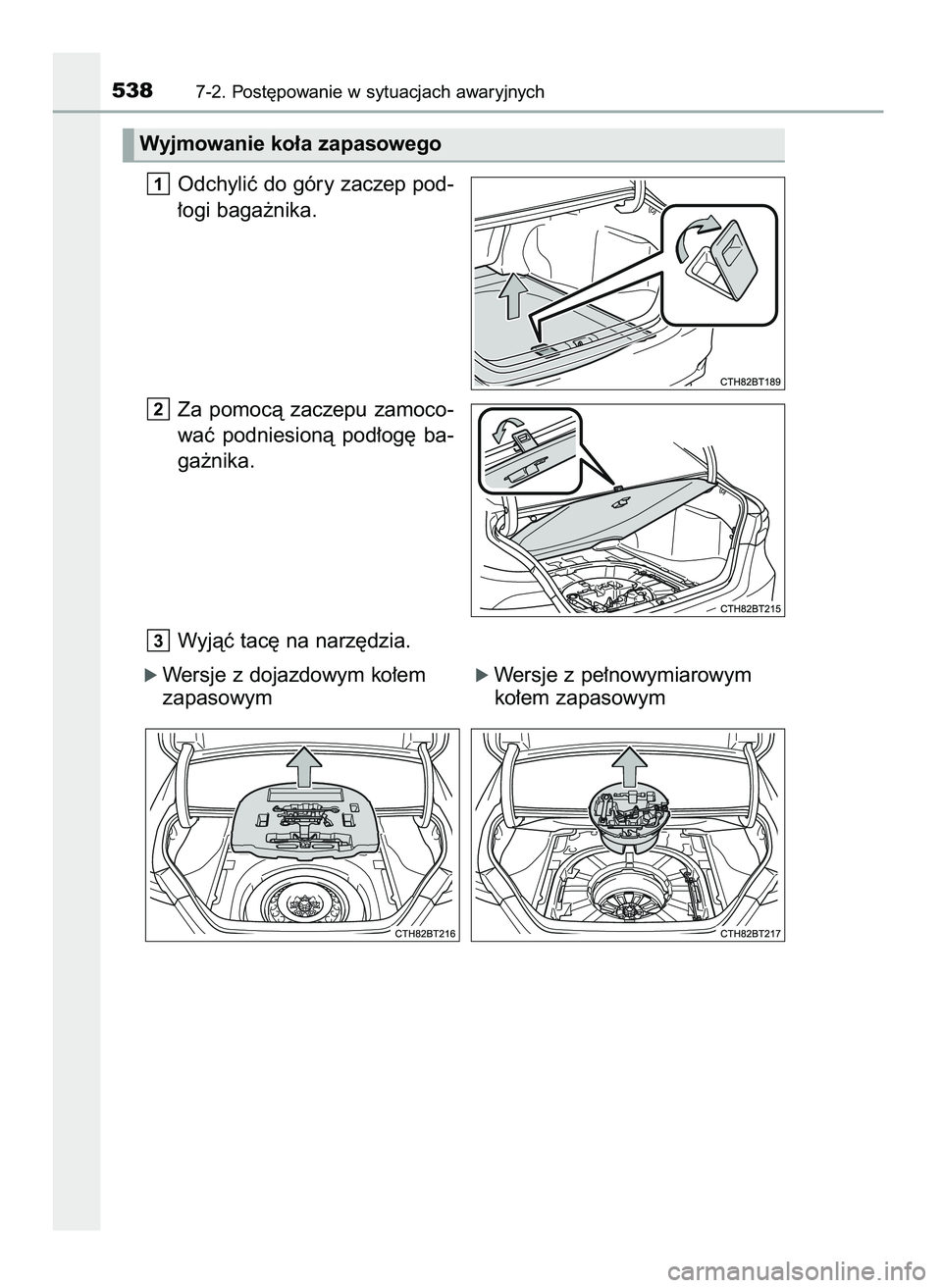

Odchyliç do góry zaczep pod-
∏ogi baga˝nika.
Za pomocà zaczepu zamoco-
waç podniesionà pod∏og´ ba-
ga˝nika.
Wyjàç tac´ na narz´dzia.
ó Wersje z dojazdowym ko∏em ó Wersje z pe∏nowymiarowym
zapasowym ko∏em zapasowym
3
2
1
5387-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie ko∏a zapasowego
3 Camry HV OM33F05E 11/3/21 14:32 Page 538 (Black plate)

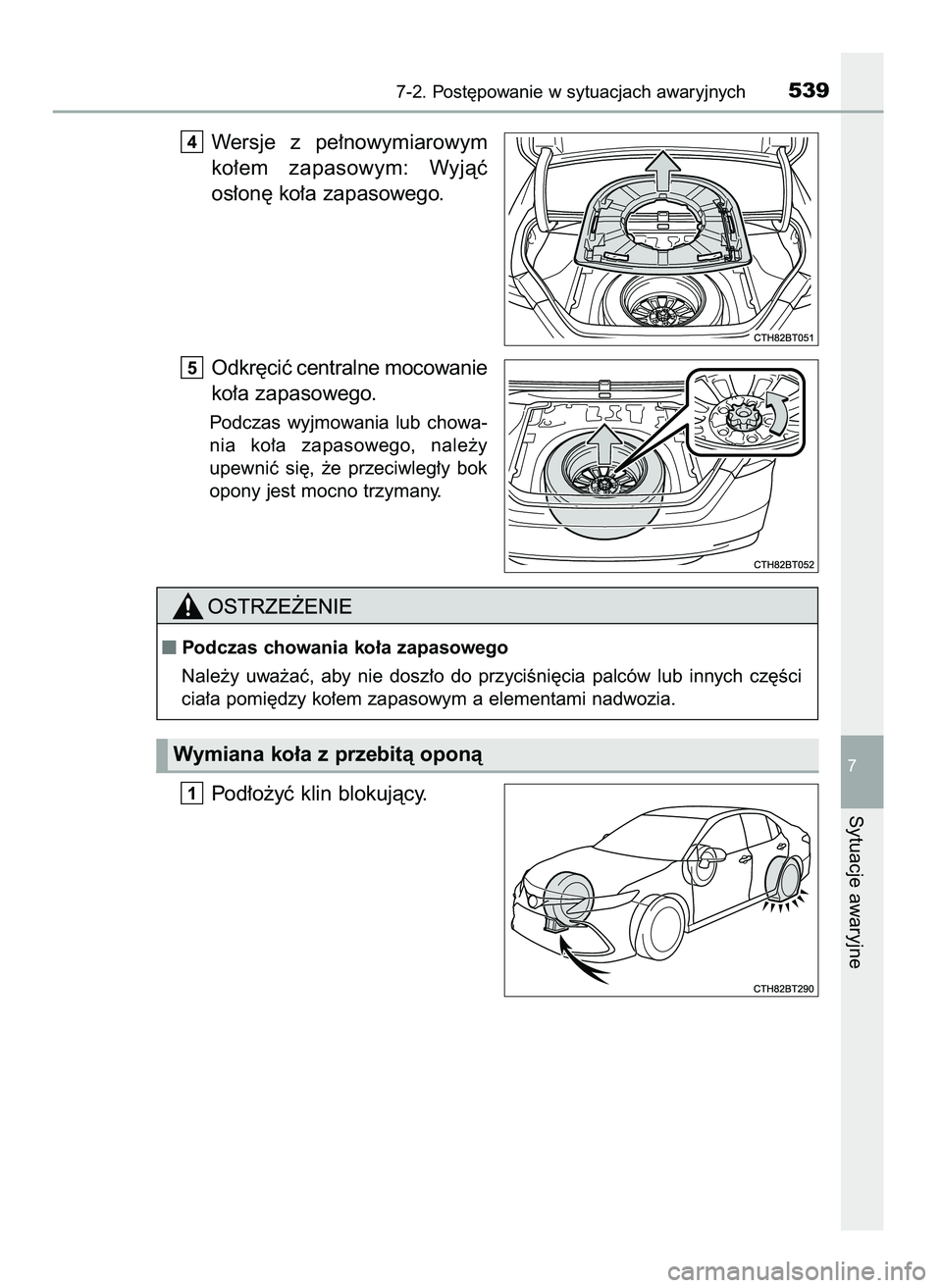

Wersje z pe∏nowymiarowym
ko∏em zapasowym: Wyjàç
os∏on´ ko∏a zapasowego.
Odkr´ciç centralne mocowanie
ko∏a zapasowego.
Podczas wyjmowania lub chowa-
nia ko∏a zapasowego, nale˝y
upewniç si´, ˝e przeciwleg∏y bok
opony jest mocno trzymany.
Pod∏o˝yç klin blokujàcy.1
5
4
7-2. Post´powanie w sytuacjach awaryjnych539
7
Sytuacje awaryjne
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
Wymiana ko∏a z przebità oponà
3 Camry HV OM33F05E 11/3/21 14:32 Page 539 (Black plate)

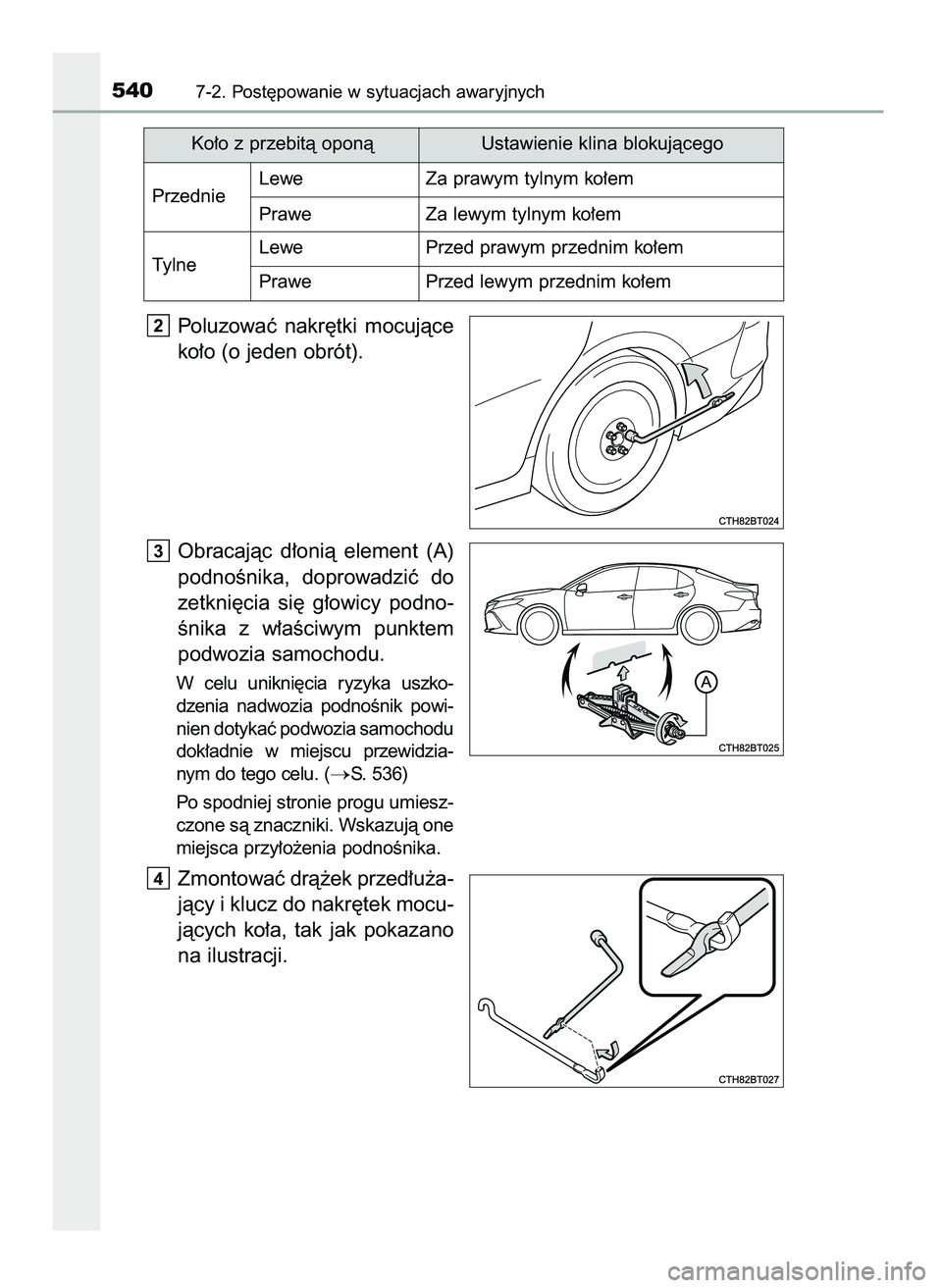

Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Obracajàc d∏onià element (A)
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
W celu unikni´cia ryzyka uszko-
dzenia nadwozia podnoÊnik powi-
nien dotykaç podwozia samochodu
dok∏adnie w miejscu przewidzia-
nym do tego celu. (
S. 536)
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
Zmontowaç drà˝ek przed∏u˝a-
jàcy i klucz do nakr´tek mocu-
jàcych ko∏a, tak jak pokazano
na ilustracji.4
3
2
5407-2. Post´powanie w sytuacjach awaryjnych
Ko∏o z przebità oponà Ustawienie klina blokujàcego
Lewe
PrzednieZa prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe
TylnePrzed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
3 Camry HV OM33F05E 11/3/21 14:32 Page 540 (Black plate)

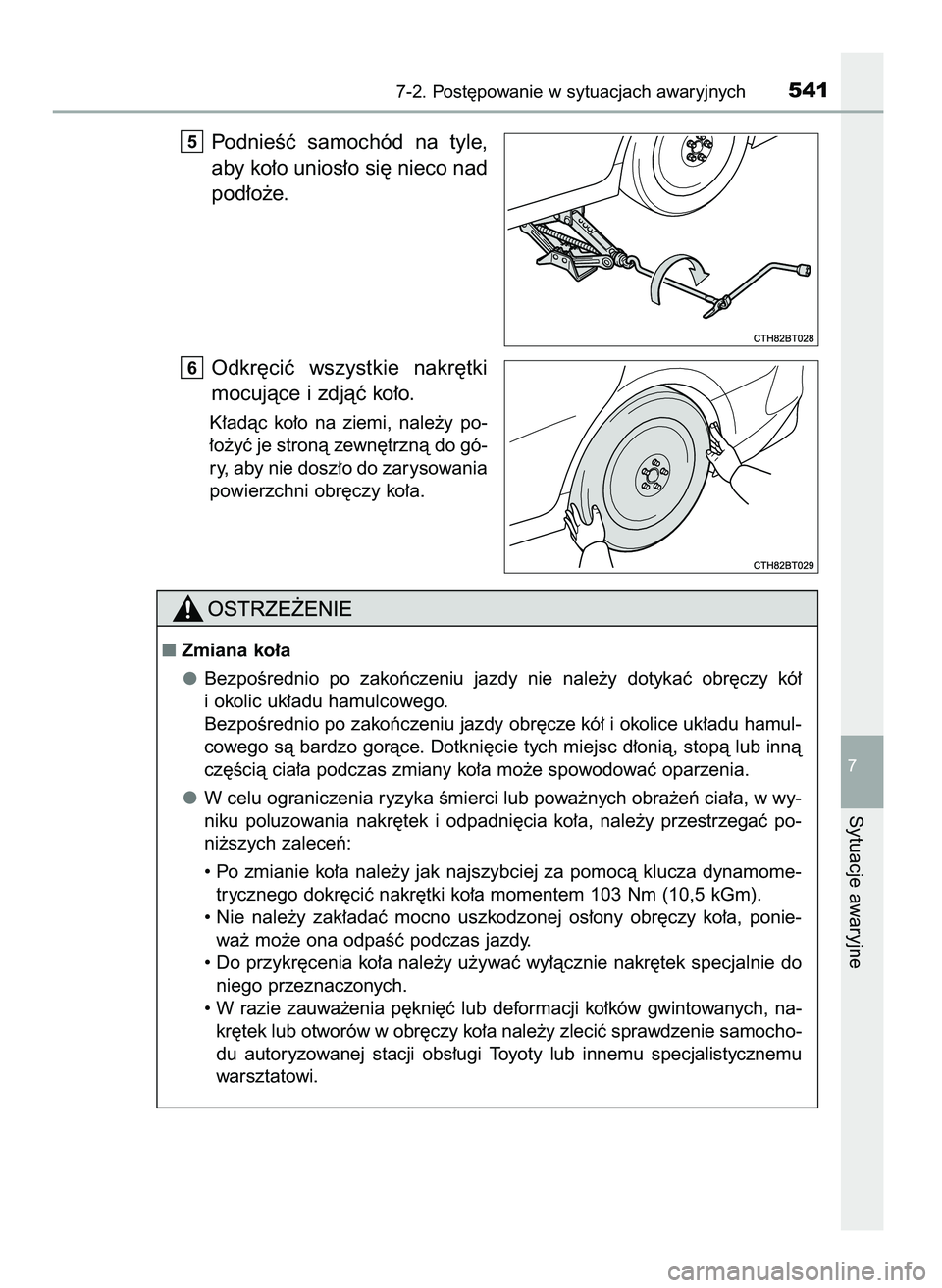

PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do gó-
ry, aby nie dosz∏o do zarysowania
powierzchni obr´czy ko∏a.
6
5
7-2. Post´powanie w sytuacjach awaryjnych541
7
Sytuacje awaryjne
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç po-
ni˝szych zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej za pomocà klucza dynamome-
trycznego dokr´ciç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Nie nale˝y zak∏adaç mocno uszkodzonej os∏ony obr´czy ko∏a, ponie-
wa˝ mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
3 Camry HV OM33F05E 11/3/21 14:32 Page 541 (Black plate)

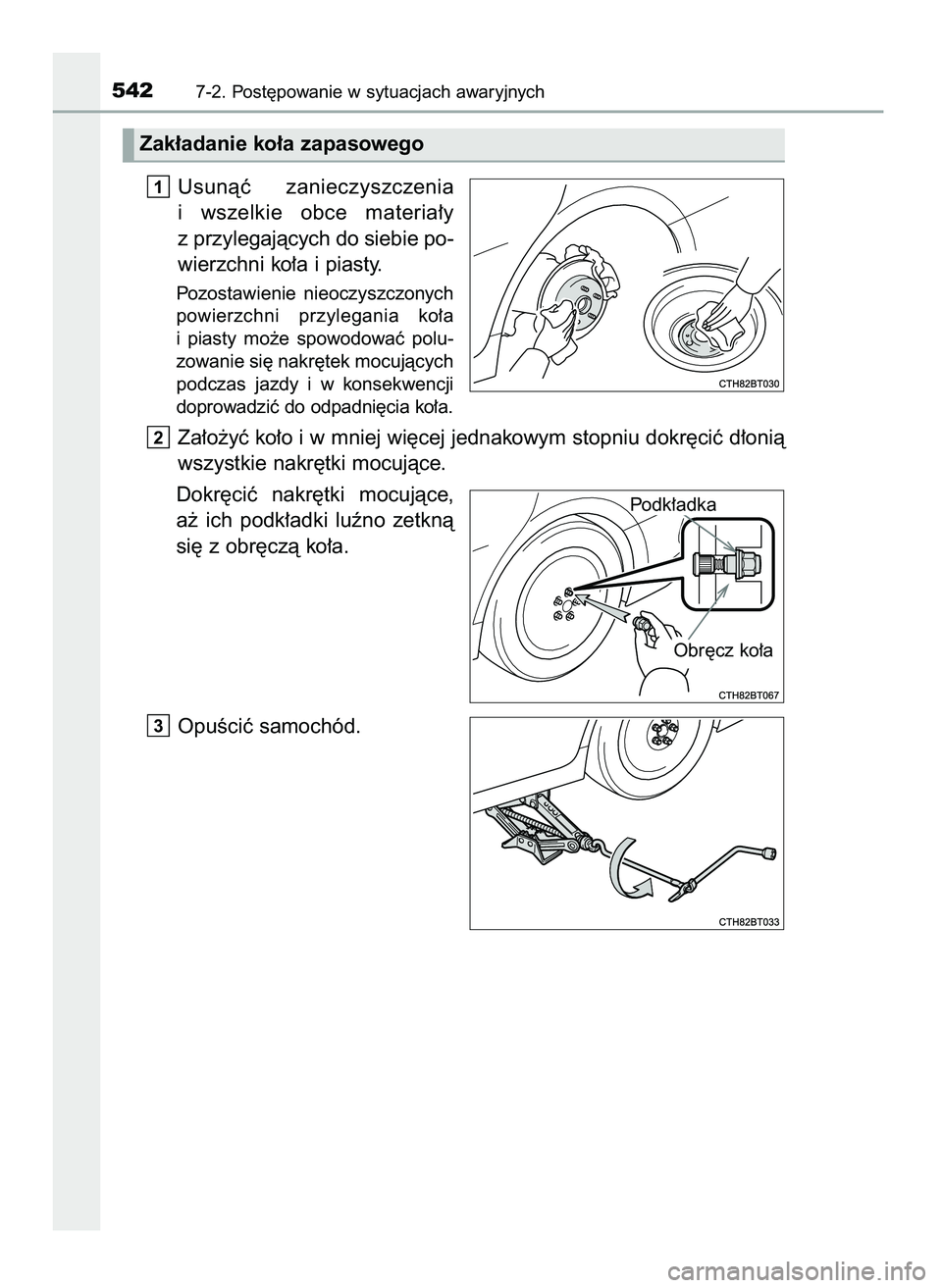

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o i w mniej wi´cej jednakowym stopniu dokr´ciç d∏onià
wszystkie nakr´tki mocujàce.
Dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z obr´czà ko∏a.
OpuÊciç samochód.
3
2
1
5427-2. Post´powanie w sytuacjach awaryjnych
Zak∏adanie ko∏a zapasowego
Podk∏adka
Obr´cz ko∏a
