Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Pociàgnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Sygnalizacja ostrzegawcza otwartej pokrywy silnika
Gdy samochód osiàgnie pr´dkoÊç 5 km/h, g∏ówna lampka ostrzegawcza mi-
ga i rozlega si´ sygna∏ ostrzegawczy, przypominajàc, ˝e pokrywa silnika nie
zosta∏a prawid∏owo zamkni´ta.
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie439
6
Obs∏uga techniczna i konserwacja
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
3 Camry HV OM33F05E 11/3/21 14:32 Page 439 (Black plate)

Z przodu
Z ty∏u
4406-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

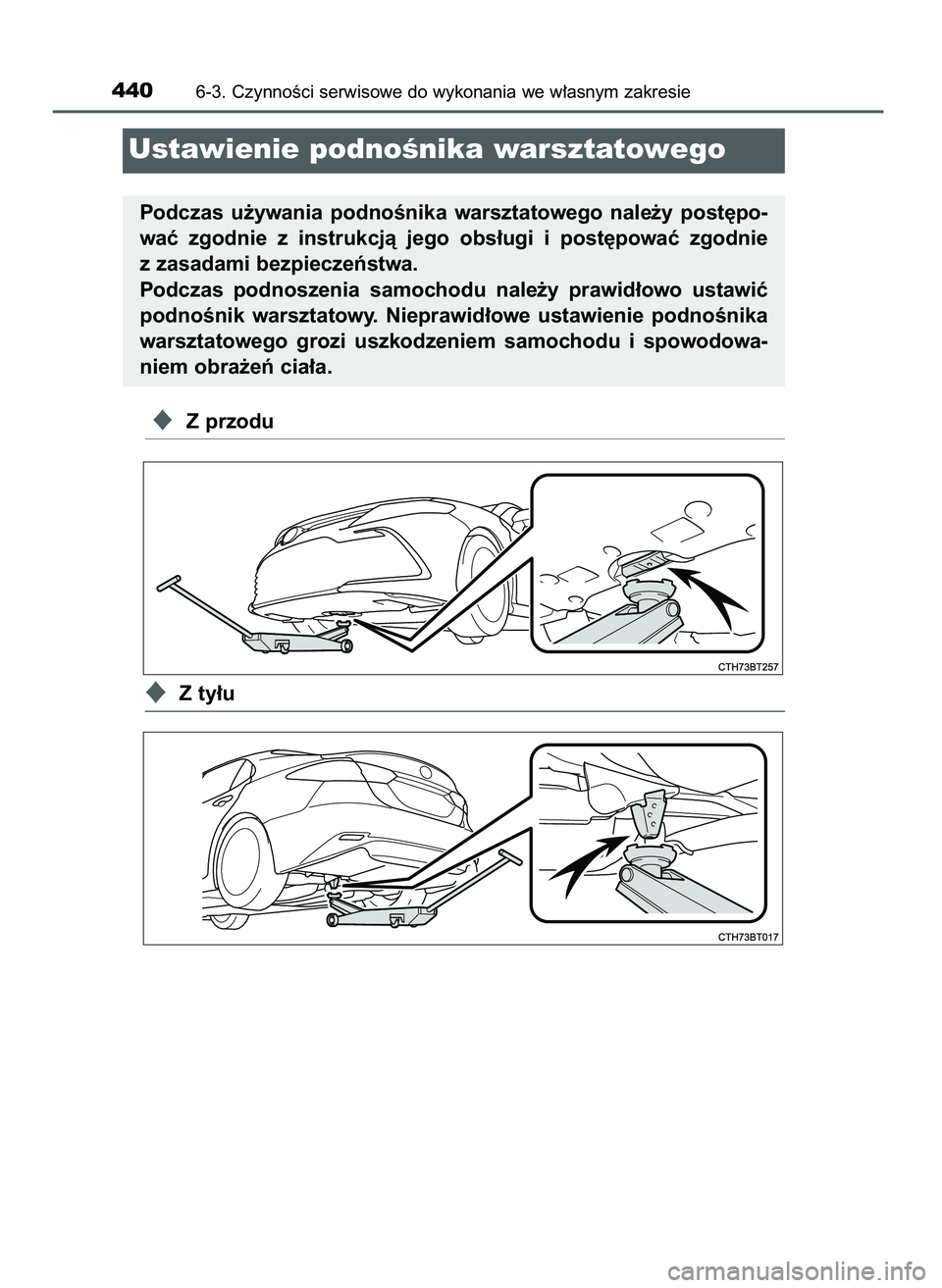

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
3 Camry HV OM33F05E 11/3/21 14:32 Page 440 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie441
6
Obs∏uga techniczna i konserwacja

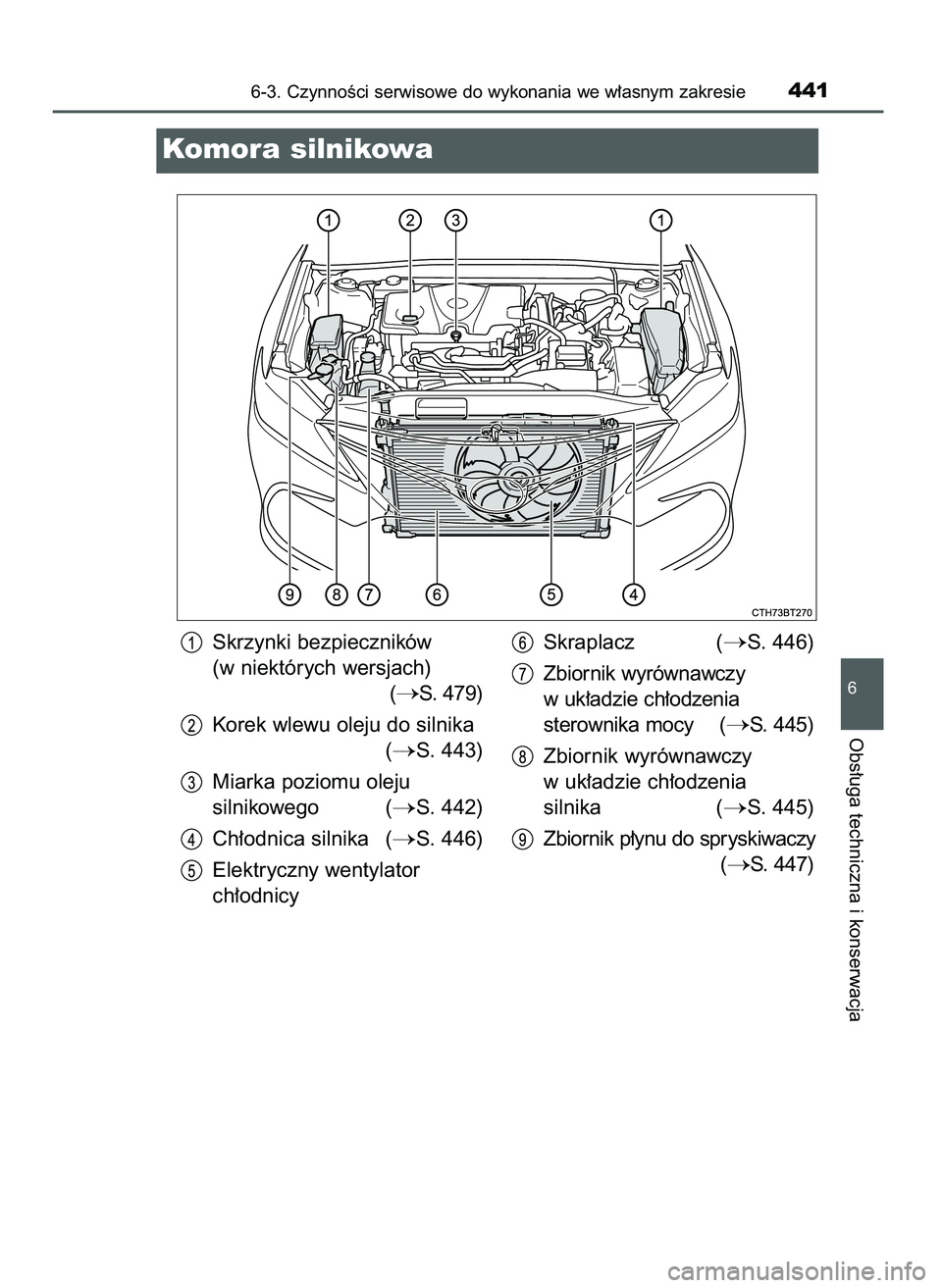

Komora silnikowa
Skrzynki bezpieczników
(w niektórych wersjach)
(
S. 479)
Korek wlewu oleju do silnika
(
S. 443)
Miarka poziomu oleju
silnikowego (
S. 442)
Ch∏odnica silnika (
S. 446)
Elektryczny wentylator
ch∏odnicySkraplacz (
S. 446)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 445)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 445)
Zbiornik p∏ynu do spryskiwaczy
(
S. 447)
3 Camry HV OM33F05E 11/3/21 14:32 Page 441 (Black plate)

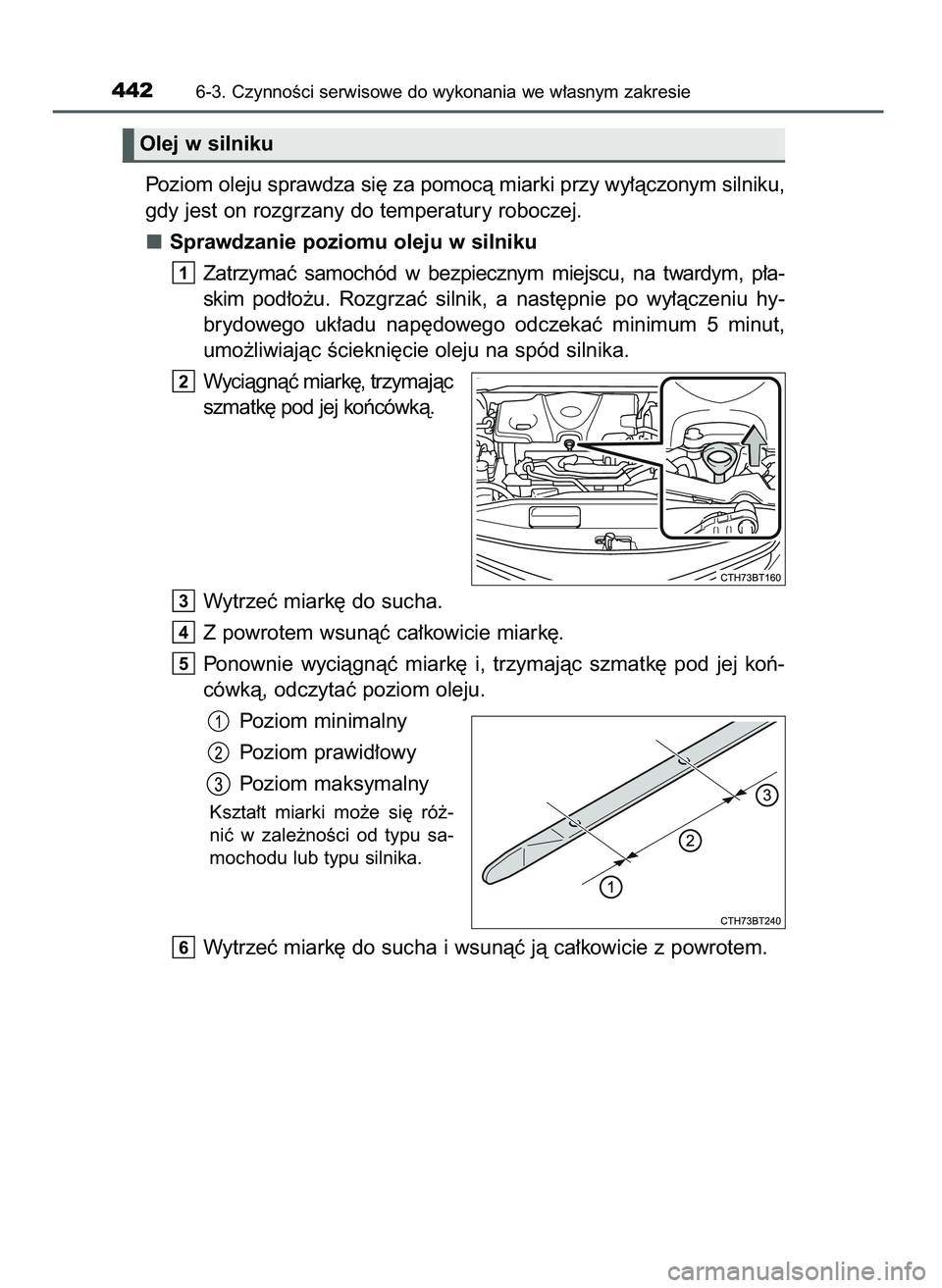

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zatrzymaç samochód w bezpiecznym miejscu, na twardym, p∏a-
skim pod∏o˝u. Rozgrzaç silnik, a nast´pnie po wy∏àczeniu hy-
brydowego uk∏adu nap´dowego odczekaç minimum 5 minut,
umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´ i, trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Kszta∏t miarki mo˝e si´ ró˝-
niç w zale˝noÊci od typu sa-
mochodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.6
5
4
3
2
1
4426-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
3 Camry HV OM33F05E 11/3/21 14:32 Page 442 (Black plate)

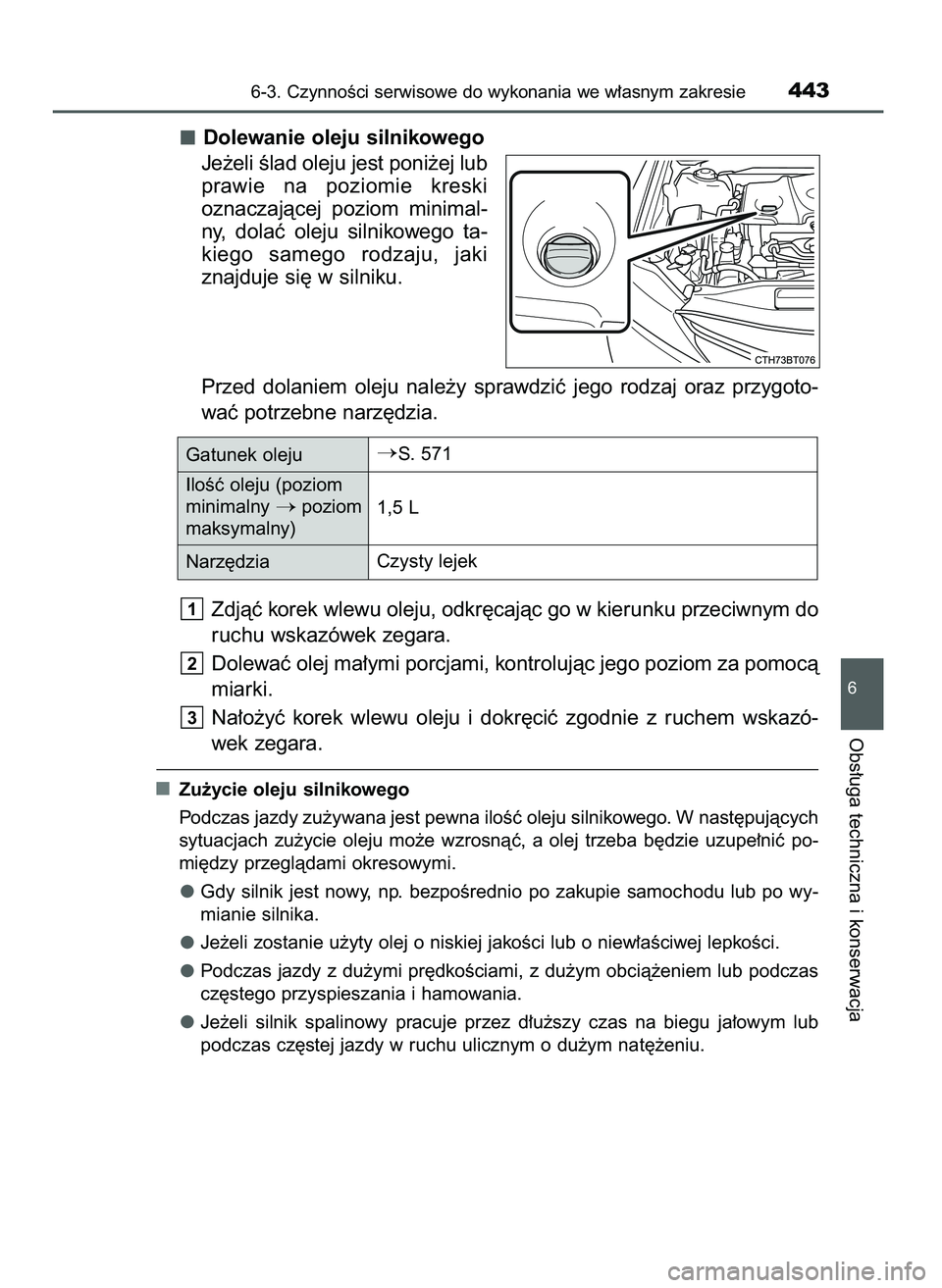

Dolewanie oleju silnikowego
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski
oznaczajàcej poziom minimal-
ny, dolaç oleju silnikowego ta-
kiego samego rodzaju, jaki
znajduje si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygoto-
waç potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazó-
wek zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie samochodu lub po wy-
mianie silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami, z du˝ym obcià˝eniem lub podczas
cz´stego przyspieszania i hamowania.
Je˝eli silnik spalinowy pracuje przez d∏u˝szy czas na biegu ja∏owym lub
podczas cz´stej jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie443
6
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 571
Narz´dziaCzysty lejek IloÊç oleju (poziom
minimalny
poziom
maksymalny)1,5 L
3 Camry HV OM33F05E 11/3/21 14:32 Page 443 (Black plate)

4446-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zu˝yty olej silnikowy

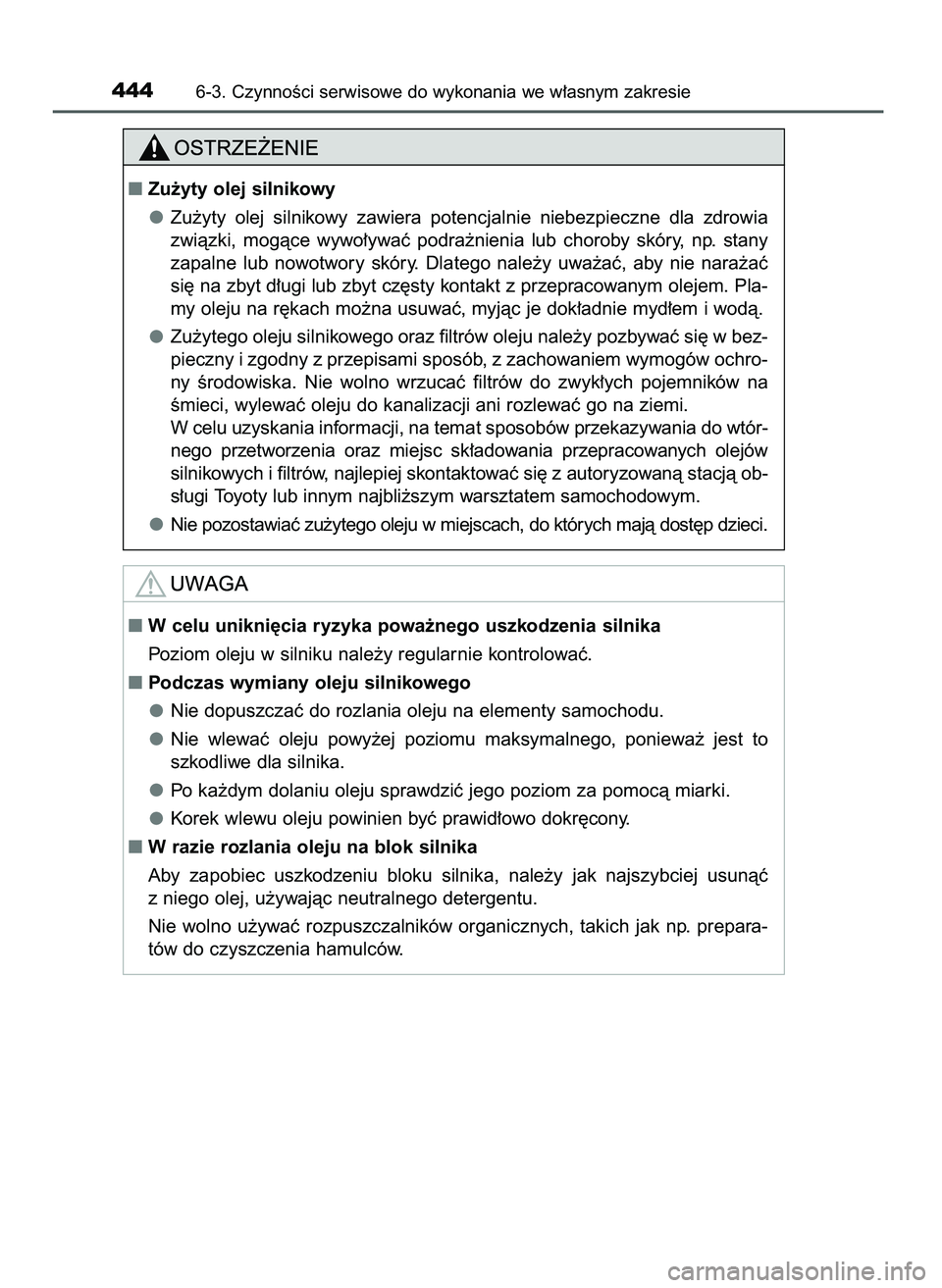

Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Pla-
my oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do wtór-
nego przetworzenia oraz miejsc sk∏adowania przepracowanych olejów
silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Toyoty lub innym najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
W razie rozlania oleju na blok silnika
Aby zapobiec uszkodzeniu bloku silnika, nale˝y jak najszybciej usunàç
z niego olej, u˝ywajàc neutralnego detergentu.
Nie wolno u˝ywaç rozpuszczalników organicznych, takich jak np. prepara-
tów do czyszczenia hamulców.
3 Camry HV OM33F05E 11/3/21 14:32 Page 444 (Black plate)

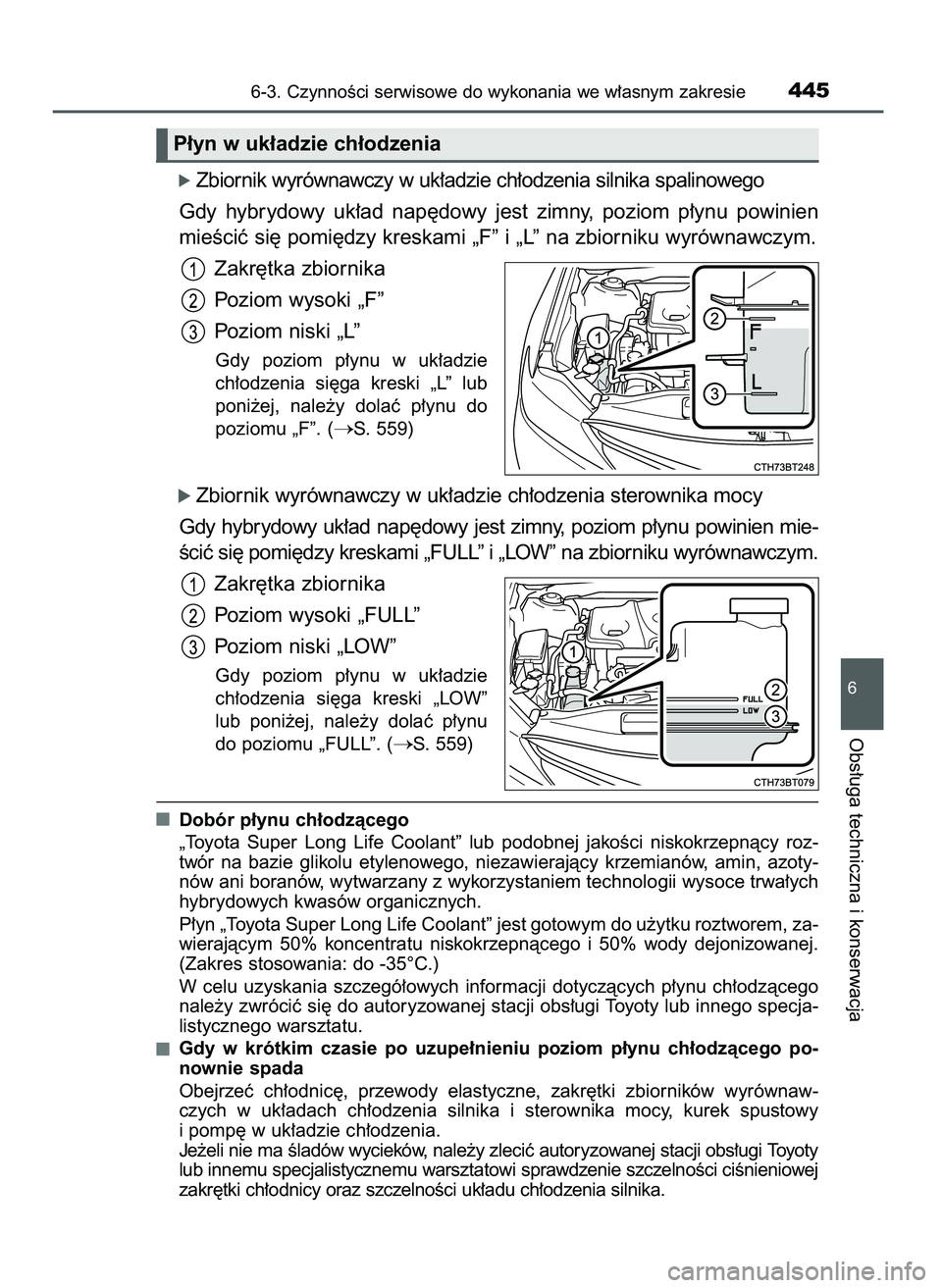

ó Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalinowego
Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien
mieÊciç si´ pomi´dzy kreskami „F” i „L” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „F”
Poziom niski „L”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „L” lub
poni˝ej, nale˝y dolaç p∏ynu do
poziomu „F”. (
S. 559)
ó Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien mie-
Êciç si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 559)
Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcy roz-
twór na bazie glikolu etylenowego, niezawierajàcy krzemianów, amin, azoty-
nów ani boranów, wytwarzany z wykorzystaniem technologii wysoce trwa∏ych
hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego po-
nownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tki zbiorników wyrównaw-
czych w uk∏adach ch∏odzenia silnika i sterownika mocy, kurek spustowy
i pomp´ w uk∏adzie ch∏odzenia.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci ciÊnieniowej
zakr´tki ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie445
6
Obs∏uga techniczna i konserwacja
P∏yn w uk∏adzie ch∏odzenia
3 Camry HV OM33F05E 11/3/21 14:32 Page 445 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
4466-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie odkr´caç zakr´tki ch∏odnicy lub zakr´tek zbiorników wyrównawczych
w uk∏adach ch∏odzenia silnika i sterownika mocy.
Podczas odkr´cania zakr´tek, na skutek panujàcego wewnàtrz uk∏adów
ch∏odzenia silnika i sterownika mocy wysokiego ciÊnienia, mo˝e zostaç wy-
pchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝nymi obra˝eniami cia∏a, taki-
mi jak np. poparzenie.
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika ani skraplacza, poniewa˝ grozi to po-
wa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Podczas dolewania p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentra-
tem niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncen-
tratu niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci sma-
rujàce, antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami
podanymi na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Ch∏odnica i skraplacz
