2022 PEUGEOT PARTNER Manual de utilização (in Portuguese)

15
Instrumentos do painel de bordo
1PARARFixa, associada a outra luz avisadora, acompanhada pela visualização de uma
mensagem e um sinal sonoro.
Foi detetado uma falha grave de funcionamento do
motor, sistema de travagem, direção assistida, caixa
de velocidades automática ou uma anomalia elétrica
grave.
Efetue (1) e, em seguida, (2).
Pressão do óleo do motorFixa. O sistema de lubrificação do motor
encontra-se avariado.
Efetue (1) e, em seguida, (2).
TravagemFixa. O nível do líquido dos travões no circuito de
travagem diminuiu significativamente.
Efetue (1) e, em seguida, reponha o nível de líquido
de acordo com as recomendações do fabricante. Se
o problema persistir, efetue (2).
Fixa. O repartidor eletrónico da travagem
(EBFD) tem uma anomalia de funcionamento.
Efetue (1) e, em seguida, (2).
Travão de estacionamentoFixa. O travão de estacionamento encontra-se
engrenado ou desengrenado de maneira incorreta.
Temperatura máxima do líquido de
refrigeração (gasolina ou diesel)
90° CFixa (luz avisadora ou LED), com a
agulha na zona vermelha (consoante
a versão).
A temperatura do circuito de arrefecimento é
demasiado elevada.
Efetue (1) e aguarde até o motor arrefecer para
atestar o líquido, se necessário. Se o problema
persistir, efetue (2).
Nível de bateria de 12 VFixa. O circuito de carregamento da bateria está
defeituoso (por exemplo, terminais sujos, correia do
alternador solta ou partida).
Limpe e aperte os terminais. Se a luz avisadora não
se apagar durante o arranque do motor, efetue (2).
Direção assistidaFixa. A direção assistida apresenta uma anomalia.
Conduza com atenção e a uma velocidade
moderada e depois efetue (3).
Cintos de segurança não colocados/
removidos
Fixa ou intermitente, acompanhada de um sinal sonoro cada vez mais
alto.
Um cinto não foi colocado ou foi retirado (consoante
a versão).
Porta abertaFixa, associada a uma mensagem a indicar que o acesso está aberto.
Um sinal sonoro complementa o aviso se a
velocidade for superior a 10 km/h.
Uma porta, a mala, a porta da mala ou o óculo
traseiro de abertura ainda está aberto (consoante a
versão).
Feche o acesso que esteja aberto.
Se o veículo estiver equipado com a porta direita,
esta luz avisadora não vai indicar que está aberta.
Travão de estacionamento elétricoFixa. O travão de estacionamento elétrico está
aplicado.
Intermitente. O engrenamento/desengrenamento
apresenta uma avaria.
Efetue (1): estacione num piso plano (numa
superfície nivelada).
Com uma caixa de velocidades manual, engrene
uma velocidade.
Com uma caixa de velocidades automática ou um
seletor de velocidades, selecione o modo
P.
Desligue a ignição e efetue (2).
Luzes de aviso laranjas
Funções automáticas desativadas (travão de
estacionamento elétrico)
Fixa. As funções “travagem automática” (quando
desliga o motor) e “desbloqueio da travagem
automática” (em aceleração) estão desativadas.

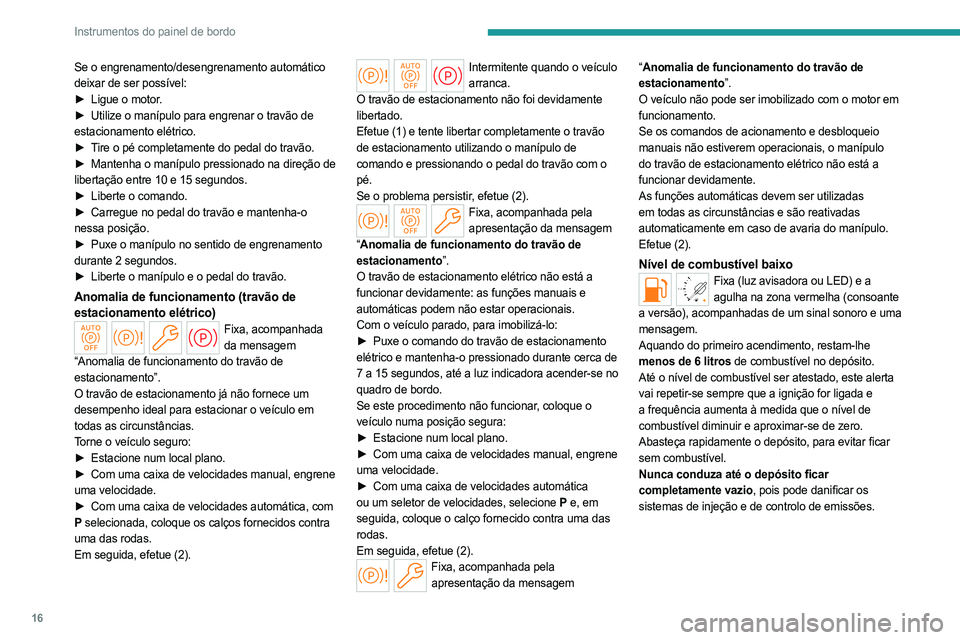

16
Instrumentos do painel de bordo
Se o engrenamento/desengrenamento automático
deixar de ser possível:
►
Ligue o motor
.
►

Utilize o manípulo para engrenar o travão de

estacionamento elétrico.
►

T
ire o pé completamente do pedal do travão.
►

Mantenha o manípulo pressionado na direção de

libertação entre 10 e 15 segundos.
►

Liberte o comando.
►


Carregue no pedal do travão e mantenha-o

nessa posição.
►

Puxe o manípulo no sentido de engrenamento

durante 2 segundos.
►

Liberte o manípulo e o pedal do travão.
Anomalia de funcionamento (travão de
estacionamento elétrico)
Fixa, acompanhada da mensagem
“Anomalia de funcionamento do travão de
estacionamento”.
O travão de estacionamento já não fornece um
desempenho ideal para estacionar o veículo em
todas as circunstâncias.
Torne o veículo seguro:
►

Estacione num local plano.
►


Com uma caixa de velocidades manual, engrene

uma velocidade.
►

Com uma caixa de velocidades automática, com

P selecionada, coloque os calços fornecidos contra
uma das rodas.
Em seguida, efetue (2).
Intermitente quando o veículo arranca.
O travão de estacionamento não foi devidamente
libertado.
Efetue (1) e tente libertar completamente o travão
de estacionamento utilizando o manípulo de
comando e pressionando o pedal do travão com o
pé.
Se o problema persistir, efetue (2).
Fixa, acompanhada pela apresentação da mensagem
“ Anomalia de funcionamento do travão de
estacionamento”.
O travão de estacionamento elétrico não está a
funcionar devidamente: as funções manuais e
automáticas podem não estar operacionais.
Com o veículo parado, para imobilizá-lo:
►

Puxe o comando do travão de estacionamento

elétrico e mantenha-o pressionado durante cerca de
7 a 15 segundos, até a luz indicadora acender-se no
quadro de bordo.
Se este procedimento não funcionar, coloque o
veículo numa posição segura:
►

Estacione num local plano.
►


Com uma caixa de velocidades manual, engrene

uma velocidade.
►

Com uma caixa de velocidades automática

ou um seletor de velocidades, selecione
P e, em
seguida, coloque o calço fornecido contra uma das
rodas.
Em seguida, efetue (2).
Fixa, acompanhada pela apresentação da mensagem “
Anomalia de funcionamento do travão de
estacionamento”.
O veículo não pode ser imobilizado com o motor em
funcionamento.
Se os comandos de acionamento e desbloqueio
manuais não estiverem operacionais, o manípulo
do travão de estacionamento elétrico não está a
funcionar devidamente.
As funções automáticas devem ser utilizadas
em todas as circunstâncias e são reativadas
automaticamente em caso de avaria do manípulo.
Efetue (2).
Nível de combustível baixoFixa (luz avisadora ou LED) e a agulha na zona vermelha (consoante
a versão), acompanhadas de um sinal sonoro e uma
mensagem.
Aquando do primeiro acendimento, restam-lhe
menos de 6 litros de combustível no depósito.
Até o nível de combustível ser atestado, este alerta
vai repetir-se sempre que a ignição for ligada e
a frequência aumenta à medida que o nível de
combustível diminuir e aproximar-se de zero.
Abasteça rapidamente o depósito, para evitar ficar
sem combustível.
Nunca conduza até o depósito ficar
completamente vazio, pois pode danificar os
sistemas de injeção e de controlo de emissões.

17
Instrumentos do painel de bordo
1Nível da bateria de tração baixo (elétrico)
0 %
100
LED fixo e o ponteiro na zona vermelha,
acompanhadas de um sinal sonoro e de uma
mensagem.
O estado de carga da bateria de tração é baixo.
Verifique a autonomia restante.
Ponha o veículo a carregar assim que possível.
Modo Tortoise com autonomia de deslocação
limitada (Elétrico)
Fixa. O estado de carga da bateria de tração é
crítico.
A potência do motor diminui gradualmente.
É necessário pôr o veículo a carregar.
Se a luz avisadora permanecer acesa, efetue
(2).
Avisador sonoro para peões (Elétrico)Fixo.Anomalia de funcionamento detetada no
avisador sonoro.
Efetue (3).
Presença de água no filtro de diesel (Diesel)Fixa (com quadro de bordo LCD Picto). O filtro de diesel contém água.
Efetue (2) sem atraso. Risco de danificar o sistema
de injeção de combustível!
Sistema de autodiagnóstico do motorIntermitente. Anomalia de funcionamento no sistema de
gestão do motor.
Existe um risco de destruição do catalisador.
Deve obrigatoriamente efetuar (2).
Fixa.
O sistema de controlo de emissões está
avariado.
A luz avisadora deve apagar-se durante o arranque
do motor.
Efetue (3) sem atraso.
Fixa. É detetada um anomalia ligeira no
motor.
Efetue (3).
Fixa. É detetada uma avaria importante
no motor.
Efetue (1) e, em seguida, (2).
Pré-aquecimento do motor (Diesel)Temporariamente acesa (até cerca de 30 segundos em condições
climáticas severas).
Ao ligar a ignição, se as condições climatéricas e a
temperatura do motor o tornarem necessário.
Aguarde que a luz avisadora se apague antes de
efetuar o arranque.
Se o motor não arrancar, efetue novamente o
pedido de arranque do motor, ao mesmo tempo que
mantém o pé no pedal.
Pressão insuficienteFixa, acompanhada de um sinal sonoro e uma mensagem.
A pressão é insuficiente num ou mais pneus.
Verifique a pressão dos pneus assim que possível.
Reinicialize o sistema de deteção depois de ajustar
a pressão.
A luz avisadora intermitente e depois fixa de deteção de pressão
insuficiente e a luz avisadora de revisão fixa.
O sistema de vigilância da pressão dos pneus
apresenta anomalias de funcionamento.
A deteção de pressão baixa dos pneus deixa de ser
vigiada.
Verifique a pressão dos pneus assim que possível
e efetue (3).
Sistema de travagem antibloqueio (ABS)Fixa. O sistema de travagem antibloqueio
apresenta uma anomalia de funcionamento.
O veículo mantém uma travagem clássica.
Conduza com atenção e a uma velocidade
moderada e depois efetue (3).
Alerta de risco de colisão/Active Safety BrakeFixa, acompanhada de uma mensagem. O sistema foi desativado através do menu
de configuração do veículo.
Intermitente. O sistema ativa e trava o veículo
temporariamente para reduzir a velocidade da
colisão com o veículo à frente.
Para obter mais informações, consulte a secção
Condução.
Fixa, acompanhada de uma mensagem e um sinal sonoro.
O sistema tem uma anomalia de funcionamento.
Efetue (3).

18
Instrumentos do painel de bordo
Fixa.O sistema tem uma anomalia de
funcionamento.
Se estas luzes avisadoras se acenderem depois de
desligar e ligar novamente o motor, execute (3).
Filtro de partículas (diesel)Fixa, acompanhada de um sinal sonoro e de uma mensagem sobre o risco de obstrução
do filtro de partículas.
O filtro de partículas está prestes a ficar saturado.
Desde que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade de,
pelo menos, 60 km/h, a uma velocidade de motor
superior a 2500 rpm, até a luz avisadora se apagar.
Fixa, acompanhada por um sinal sonoro e uma mensagem que indica que o nível de
aditivo do filtro de partículas é demasiado baixo.
O depósito de aditivo atingiu um nível reduzido.
Abasteça de imediato: efetue (3).
AirbagsFixa. Foi detetada uma anomalia de
funcionamento num dos airbags ou nos pré-
tensores pirotécnicos dos cintos de segurança.
Efetue (3).
Airbag do passageiro dianteiro (ON)Fixa. O airbag do passageiro dianteiro é ativado.
O comando está definido na posição “ON”.
Neste caso, não instale cadeiras para crianças
“de costas para a estrada” no banco do
passageiro dianteiro, risco de ferimentos graves!
Airbag do passageiro dianteiro (OFF)Fixa. O airbag do passageiro dianteiro é
desativado.
O comando está definido na posição “OFF”.
Pode ser instalada uma cadeira de criança "de
costas para a estrada", a menos que haja uma
avaria nos airbags (luz avisadora dos airbags
acesa).
Controlo dinâmico de estabilidade (DSC)/
antipatinagem das rodas (ASR)
Fixa. O sistema está desativado.
O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo e a velocidades
superiores a cerca de 50 km/h.
A velocidades inferiores a 50 km/h, pode ser
reativado manualmente.
Intermitente. A regulação do sistema DSC/ASR é ativada
na eventualidade de perda de fixação ou trajetória.
Fixa. Anomalia de funcionamento no sistema
DSC/ASR.
Efetue (3).
Ajuda ao arranque em zona inclinadaFixa, acompanhada pela apresentação da mensagem “Falha
do sistema anti-recuo”.
O sistema tem uma anomalia de funcionamento.
Efetue (3).
Anomalia de funcionamento na travagem de
emergência (com travão de estacionamento
elétrico)
Fixa, acompanhada pela apresentação da mensagem
“ Anomalia de funcionamento do travão de
estacionamento”.
A travagem de emergência não fornece um
desempenho ideal.
Se a libertação automática não estiver disponível,
utilize o desbloqueio da travagem automática ou
efetue (3).
Alerta de transposição involuntária de linha
ativo
Fixa. O sistema foi automaticamente desativado
ou colocado em espera.
Intermitente. Está prestes a transpor uma faixa
descontínua sem ativar as luzes indicadoras de
mudança de direção.
O sistema é ativado, em seguida corrige a trajetória
se detetar o risco de transposição involuntária de
uma linha ou de uma berma da estrada (consoante
a versão).
Para obter mais informações, consulte a secção
Condução.
Fixa. O sistema tem uma anomalia de
funcionamento.
Efetue (3).

19
Instrumentos do painel de bordo

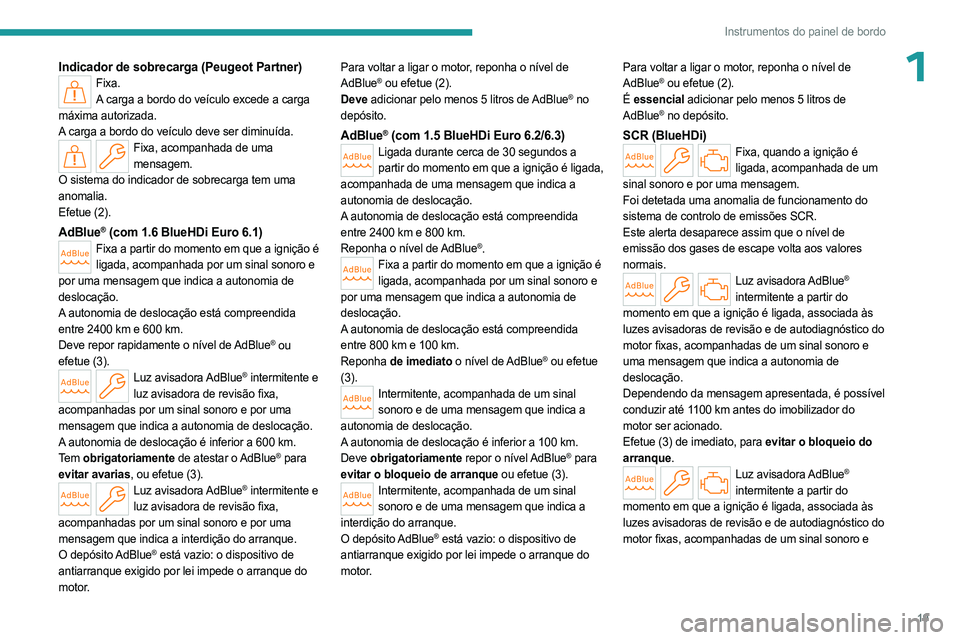

1Indicador de sobrecarga (Peugeot Partner)Fixa.A carga a bordo do veículo excede a carga
máxima autorizada.
A carga a bordo do veículo deve ser diminuída.
Fixa, acompanhada de uma mensagem.
O sistema do indicador de sobrecarga tem uma
anomalia.
Efetue (2).
AdBlue® (com 1.6 BlueHDi Euro 6.1)Fixa a partir do momento em que a ignição é ligada, acompanhada por um sinal sonoro e
por uma mensagem que indica a autonomia de
deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 600 km.
Deve repor rapidamente o nível de AdBlue
® ou
efetue (3).
Luz avisadora AdBlue® intermitente e
luz avisadora de revisão fixa,
acompanhadas por um sinal sonoro e por uma
mensagem que indica a autonomia de deslocação.
A autonomia de deslocação é inferior a 600
km.
Tem obrigatoriamente de atestar o AdBlue
® para
evitar avarias, ou efetue (3).
Luz avisadora AdBlue® intermitente e
luz avisadora de revisão fixa,
acompanhadas por um sinal sonoro e por uma
mensagem que indica a interdição do arranque.
O depósito AdBlue
® está vazio: o dispositivo de
antiarranque exigido por lei impede o arranque do
motor. Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
Deve adicionar pelo menos 5 litros de AdBlue® no
depósito.
AdBlue® (com 1.5 BlueHDi Euro 6.2/6.3)Ligada durante cerca de 30 segundos a partir do momento em que a ignição é ligada,
acompanhada de uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação está compreendida
entre 2400 km e 800 km.
Reponha o nível de AdBlue
®.Fixa a partir do momento em que a ignição é ligada, acompanhada por um sinal sonoro e
por uma mensagem que indica a autonomia de
deslocação.
A autonomia de deslocação está compreendida
entre 800 km e 100 km.
Reponha de imediato o nível de AdBlue
® ou efetue
(3).
Intermitente, acompanhada de um sinal sonoro e de uma mensagem que indica a
autonomia de deslocação.
A autonomia de deslocação é inferior a 100 km.
Deve obrigatoriamente repor o nível AdBlue
® para
evitar o bloqueio de arranque ou efetue (3).
Intermitente, acompanhada de um sinal sonoro e de uma mensagem que indica a
interdição do arranque.
O depósito AdBlue
® está vazio: o dispositivo de
antiarranque exigido por lei impede o arranque do
motor. Para voltar a ligar o motor, reponha o nível de
AdBlue
® ou efetue (2).
É essencial adicionar pelo menos 5 litros de
AdBlue
® no depósito.
SCR (BlueHDi)Fixa, quando a ignição é ligada, acompanhada de um
sinal sonoro e por uma mensagem.
Foi detetada uma anomalia de funcionamento do
sistema de controlo de emissões SCR.
Este alerta desaparece assim que o nível de
emissão dos gases de escape volta aos valores
normais.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada às
luzes avisadoras de revisão e de autodiagnóstico do
motor fixas, acompanhadas de um sinal sonoro e
uma mensagem que indica a autonomia de
deslocação.
Dependendo da mensagem apresentada, é possível
conduzir até 1100 km antes do imobilizador do
motor ser acionado.
Efetue (3) de imediato, para evitar o bloqueio do
arranque.
Luz avisadora AdBlue®
intermitente a partir do
momento em que a ignição é ligada, associada às
luzes avisadoras de revisão e de autodiagnóstico do
motor fixas, acompanhadas de um sinal sonoro e

20
Instrumentos do painel de bordo
uma mensagem que indica que o arranque foi
bloqueado.
O imobilizador do motor impede o arranque
do motor (o limite de condução permitido foi
excedido após a confirmação de uma anomalia de
funcionamento do sistema de controlo de emissões).
Para efetuar o arranque do motor, efetue (2).
ServiçoTemporariamente ligada, com apresentação de uma mensagem.
São detetadas uma ou mais anomalias ligeiras, para
as quais não existe uma luz avisadora específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo.
Pode conseguir resolver algumas das anomalias
sozinho, por exemplo, substituir a bateria no
telecomando.
Para outros problemas, como o mau funcionamento
do sistema de deteção da pressão baixa dos pneus,
efetue (3).
Fixa, acompanhada de uma mensagem. São detetadas uma ou mais anomalias
graves, para as quais não existe uma luz avisadora
específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo e, em
seguida, efetue (3).
Fixa, acompanhada pela apresentação da mensagem “Anomalia de funcionamento
do travão de estacionamento”.
A libertação automática do travão de
estacionamento elétrico não está disponível.
Efetue (2).
A luz avisadora de revisão fixa e a chave de manutenção intermitente e
depois fixa.
O prazo para a revisão foi ultrapassado.
A revisão do veículo deve ser efetuada assim que
possível.
Apenas com motores diesel BlueHDi.
Luz de nevoeiro traseiraFixa. A luz acende-se.
Luzes de aviso verdes
Stop & Start
Fixa.Quando o veículo para, o sistema Stop &
Start coloca o motor no modo STOP
Pisca temporariamente. O modo STOP encontra-se temporariamente
indisponível ou o modo START é ativado
automaticamente.
Para obter mais informações, consulte a secção
Condução.
Veículo pronto para circular (elétrico)
Acesa de forma fixa, acompanhada de um sinal sonoro quando se acende.
O veículo está pronto para entrar em movimento e
os sistemas de conforto térmico estão disponíveis.
A luz indicadora apaga-se quando atinge uma
velocidade de cerca de 5 km/h e acende-se de novo
quando o veículo para.
A lâmpada apaga-se quando desligar o motor e sair
do veículo.
Hill Assist Descent ControlFixa. O sistema foi ativado, mas as condições
de regulação não são cumpridas (inclinação,
velocidade excessiva, mudança engrenada).
Intermitente. A função está a regular a velocidade do
veículo.
O veículo está a ser travado; as luzes de travagem
acendem-se durante a descida.
Modo Eco (Gasolina ou Diesel)Fixa. O modo ECO está ativado.
Alguns parâmetros estão ajustados para reduzir o
consumo de combustível.
Limpa-vidros automáticoFixa. O funcionamento automático das escovas do
limpa-vidros está ativado.
Luzes de nevoeiro dianteirasFixa. As luzes de nevoeiro dianteiras
encontram-se acesas.
Luzes de presençaFixa. As luzes encontram-se acesas.
Luzes indicadoras de mudança de direçãoIntermitente com sinal sonoro.As luzes indicadoras de mudança de direção
encontram-se acesas.

21
Instrumentos do painel de bordo
1Luzes de cruzamentoFixa.As luzes encontram-se acesas.
Comutação automática das luzes de estradaFixa.A função foi ativada no ecrã tátil
(menu Driving/ Veículo).
O comando de iluminação está na posição “AUTO”.
Para obter mais informações, consulte a secção
Iluminação e visibilidade.
Luzes de aviso azuis
Luzes de estrada
Fixa. As luzes encontram-se acesas.
Luzes avisadoras pretas/brancas
Pé no travão
Fixa.Pressão insuficiente ou nenhuma pressão no
pedal do travão.
Com a caixa de velocidades automática ou o seletor
de velocidades, pode ser necessário pressionar
o pedal do travão para desbloquear a caixa de
velocidades do modo N .
Pé na embraiagemFixa.
Stop & Start: a passagem para o modo
START é recusada uma vez que o pedal
da embraiagem não se encontra totalmente
pressionado.
Pressione completamente o pedal da embraiagem.
Limpa-vidros automáticoFixa. O funcionamento automático do limpa-para-
brisas dianteiro foi ativado.
Hill Assist Descent ControlFixa. (cinzento)
A função foi ativada, mas está neste momento em
pausa porque a velocidade é demasiado elevada.
Reduza a velocidade do veículo para uma
velocidade inferior a 30 km/h.
Indicadores
Indicador de revisão
As informações de revisão são expressas em
termos de distância (quilómetros) e tempo (meses
ou dias).
O alerta é apresentado quando uma destas
condições for atingida.
As informações de revisão são apresentadas no
quadro de bordo. Consoante a versão do veículo:
–

A
linha de visualização do conta-quilómetros
indica a distância restante até à próxima revisão ou
a distância percorrida prevista, anterior precedida
pelo sinal “-”.
–

Uma mensagem de alerta indica a distância

restante, bem como o tempo restante até à próxima
revisão ou o prazo de revisão ultrapassado.
O valor indicado é calculado de acordo com a quilometragem percorrida e o tempo
passado desde a última revisão.
O alerta pode ser também acionado perto da
data de revisão.
Chave de manutençãoAcende-se temporariamente quando a ignição é ligada.
Prazo de revisão compreendido entre 1000 e 3000
km.
Fixa, quando a ignição é ligada. O prazo da próxima revisão é inferior a 1000
km.
A revisão do seu veículo deve ser efetuada muito
em breve.
Chave de manutenção intermitenteIntermitente e depois fixa, quando a ignição é ligada.
(Com motores a diesel
BlueHDi, associado à luz
avisadora de reparação.)
O prazo para a revisão foi ultrapassado.
A revisão do seu veículo deve ser efetuada assim
que possível.
Reposição a zeros do indicador de
manutenção
O indicador de manutenção deve ser reposto a zero
após cada revisão.
►

Desligue a ignição.
Com símbolos LCD e o painel de instrumentos


LCD texto ou matriz

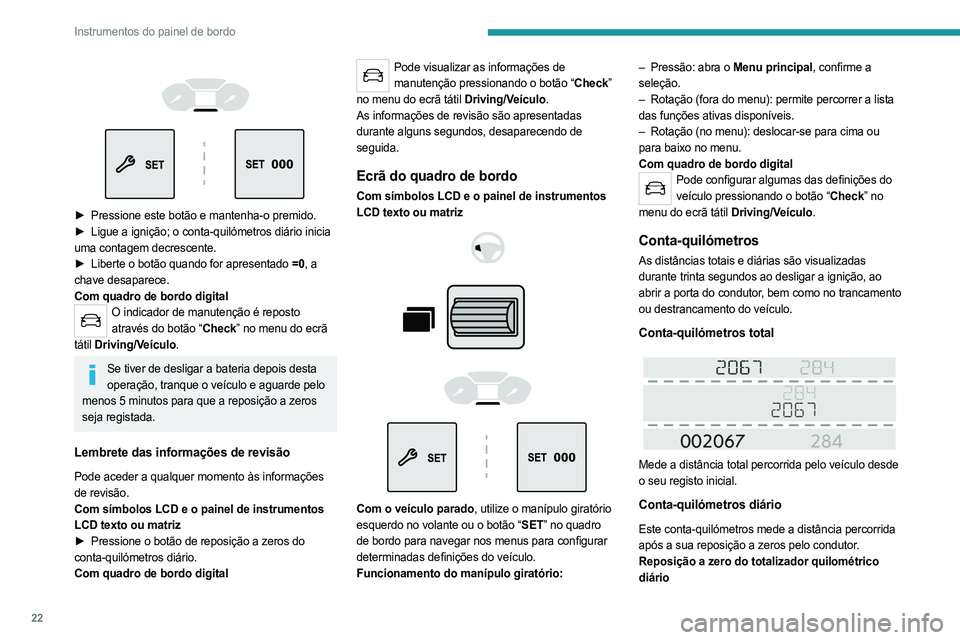

22
Instrumentos do painel de bordo




► Pressione este botão e mantenha-o premido.
► Ligue a ignição; o conta-quilómetros diário inicia
uma contagem decrescente.
►

Liberte o botão quando for apresentado
=0, a
chave desaparece.
Com quadro de bordo digital
O indicador de manutenção é reposto através do botão “Check” no menu do ecrã
tátil Driving/Veículo.
Se tiver de desligar a bateria depois desta
operação, tranque o veículo e aguarde pelo
menos 5 minutos para que a reposição a zeros
seja registada.
Lembrete das informações de revisão
Pode aceder a qualquer momento às informações
de revisão.
Com símbolos LCD e o painel de instrumentos
LCD texto ou matriz
►

Pressione o botão de reposição a zeros do

conta-quilómetros diário.
Com quadro de bordo digital
Pode visualizar as informações de manutenção pressionando o botão “Check”
no menu do ecrã tátil Driving/Veículo.
As informações de revisão são apresentadas
durante alguns segundos, desaparecendo de
seguida.
Ecrã do quadro de bordo
Com símbolos LCD e o painel de instrumentos
LCD texto ou matriz








Com o veículo parado, utilize o manípulo giratório
esquerdo no volante ou o botão “SET” no quadro
de bordo para navegar nos menus para configurar
determinadas definições do veículo.
Funcionamento do manípulo giratório: –

Pressão: abra o
Menu principal, confirme a
seleção.
–
Rotação (fora do menu): permite percorrer a lista

das funções ativas disponíveis.
–
Rotação (no menu): deslocar-se para cima ou

para baixo no menu.
Com quadro de bordo digital
Pode configurar algumas das definições do veículo pressionando o botão “Check” no
menu do ecrã tátil Driving/Veículo.
Conta-quilómetros
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição, ao
abrir a porta do condutor, bem como no trancamento
ou destrancamento do veículo.
Conta-quilómetros total


Mede a distância total percorrida pelo veículo desde
o seu registo inicial.
Conta-quilómetros diário
Este conta-quilómetros mede a distância percorrida
após a sua reposição a zeros pelo condutor.
Reposição a zero do totalizador quilométrico
diário
