175
Condução
6ultrapassar 30 km/h, até o sistema encontrar um
lugar disponível.
A procura de lugar de estacionamento é suspendida
a velocidades mais elevadas. A função é desativada
automaticamente se a velocidade do veículo for
superior a 50 km/h.
Para estacionamento longitudinal, o espaço terá de, no mínimo, ter o mesmo
comprimento do veículo mais 0,60 m.
Para estacionamento perpendicular, a largura do
espaço terá de, no mínimo, ser igual à largura do
veículo mais 0,70 m.
Se a função de ajuda ao estacionamento tiver sido desativada através do menu do
ecrã tátil Driving/ Veículo, será automaticamente
reativada quando o sistema for ativado.


Quando o sistema encontra um lugar disponível,
aparece “OK” na vista de estacionamento,
acompanhado de um sinal sonoro.
Preparação da manobra
► Movimente o veículo muito lentamente até
aparecer a indicação para parar o veículo: “Parar
o veículo”, acompanhada pelo sinal “STOP” e um
sinal sonoro.
Uma vez o veículo parado, aparece no ecrã uma
página com instruções.
►

Siga as instruções para preparar a manobra.

O início da manobra é indicado pela
mensagem
“Manobra em curso”, acompanhado
por um sinal sonoro.
A marcha-atrás é indicada pela mensagem: "Largar
o volante, marcha-atrás".
A função Visiopark 1 e a ajuda ao estacionamento
são ativadas automaticamente para ajudá-lo a
controlar a zona à volta do veículo durante a
manobra.
Durante a manobra
O sistema controla a direção do veículo. Dá
instruções sobre a direção da manobra quando
iniciar o estacionamento longitudinal e terminar a
manobra de estacionamento, bem como para todas
as manobras de estacionamento perpendicular.
Estas instruções são apresentadas como símbolos
acompanhados por uma mensagem:
“Marcha-atrás”.
“Avanço”.
O estado da manobra é indicado através destes
símbolos:
Manobra em curso (verde).
Manobra cancelada ou concluída (vermelho)
(as setas indicam que o condutor deve
retomar o comando do veículo).
As velocidades máximas durante as manobras são
indicadas por estes símbolos:
77 km/h, para entrar num lugar de estacionamento.
55 km/h, para sair de um lugar de estacionamento.
Durante as fases da manobra, o volante realiza mudanças de direção rápidas: não
segure no volante ou coloque as mãos entre os
raios do volante. Esteja atento a qualquer objeto
que possa interferir com a manobra (roupa solta,
lenços, gravata, etc.). Risco de ferimentos!
É da responsabilidade do condutor controlar
constantemente o trânsito, em especial os
veículos que circulam na sua direção.
O condutor deve verificar se não existem objetos
ou pessoas a obstruir a trajetória do veículo.
As imagens fornecidas pela(s) câmara(s) no ecrã tátil poderão ser deformadas pelo
terreno.
Em zonas de sombra, em condições de
luminosidade intensas ou fraca luminosidade,
a imagem pode ficar mais escura e o contraste
pode diminuir.

176
Condução

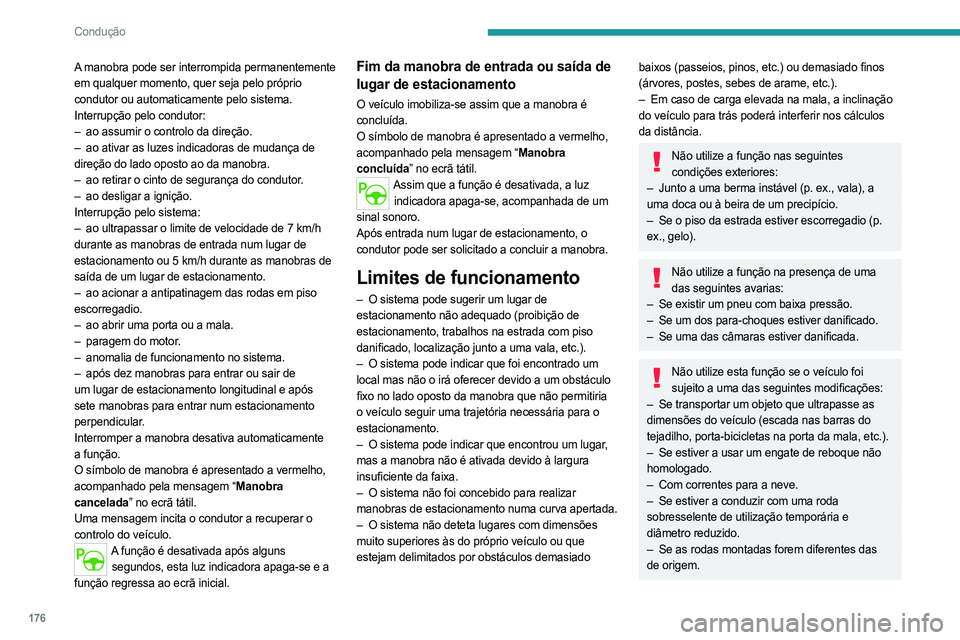

A manobra pode ser interrompida permanentemente
em qualquer momento, quer seja pelo próprio
condutor ou automaticamente pelo sistema.
Interrupção pelo condutor:
–
ao assumir o controlo da direção.
–


ao ativar as luzes indicadoras de mudança de

direção do lado oposto ao da manobra.
–

ao retirar o cinto de segurança do condutor
.
–

ao desligar a ignição.
Interrupção pelo sistema:
–


ao ultrapassar o limite de velocidade de 7
km/h
durante as manobras de entrada num lugar de
estacionamento ou 5
km/h durante as manobras de
saída de um lugar de estacionamento.
–

ao acionar a antipatinagem das rodas em piso

escorregadio.
–

ao abrir uma porta ou a mala.
–


paragem do motor
.
–

anomalia de funcionamento no sistema.
–


após dez manobras para entrar ou sair de

um lugar de estacionamento longitudinal e após
sete manobras para entrar num estacionamento
perpendicular.
Interromper a manobra desativa automaticamente
a função.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra
cancelada” no ecrã tátil.
Uma mensagem incita o condutor a recuperar o
controlo do veículo.
A função é desativada após alguns segundos, esta luz indicadora apaga-se e a
função regressa ao ecrã inicial.
Fim da manobra de entrada ou saída de
lugar de estacionamento
O veículo imobiliza-se assim que a manobra é
concluída.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra
concluída” no ecrã tátil.
Assim que a função é desativada, a luz indicadora apaga-se, acompanhada de um
sinal sonoro.
Após entrada num lugar de estacionamento, o
condutor pode ser solicitado a concluir a manobra.
Limites de funcionamento
– O sistema pode sugerir um lugar de
estacionamento não adequado (proibição de
estacionamento, trabalhos na estrada com piso
danificado, localização junto a uma vala, etc.).
–

O sistema pode indicar que foi encontrado um

local mas não o irá oferecer devido a um obstáculo
fixo no lado oposto da manobra que não permitiria
o veículo seguir uma trajetória necessária para o
estacionamento.
–

O sistema pode indicar que encontrou um lugar
,
mas a manobra não é ativada devido à largura
insuficiente da faixa.
–

O sistema não foi concebido para realizar

manobras de estacionamento numa curva apertada.
–

O sistema não deteta lugares com dimensões

muito superiores às do próprio veículo ou que
estejam delimitados por obstáculos demasiado
baixos (passeios, pinos, etc.) ou demasiado finos
(árvores, postes, sebes de arame, etc.).
–

Em caso de carga elevada na mala, a inclinação

do veículo para trás poderá interferir nos cálculos
da distância.
Não utilize a função nas seguintes condições exteriores:
–

Junto a uma berma instável (p. ex., vala), a

uma doca ou à beira de um precipício.
–

Se o piso da estrada estiver escorregadio (p.

ex., gelo).
Não utilize a função na presença de uma das seguintes avarias:
–

Se existir um pneu com baixa pressão.
–


Se um dos para-choques estiver danificado.
–


Se uma das câmaras estiver danificada.
Não utilize esta função se o veículo foi sujeito a uma das seguintes modificações:
–

Se transportar um objeto que ultrapasse as

dimensões do veículo (escada nas barras do
tejadilho, porta-bicicletas na porta da mala, etc.).
–

Se estiver a usar um engate de reboque não

homologado.
–

Com correntes para a neve.
–


Se estiver a conduzir com uma roda

sobresselente de utilização temporária e
diâmetro reduzido.
–

Se as rodas montadas forem diferentes das

de origem.

177
Condução
6– Após modificação de um para-choques ou de
ambos (proteção adicional).
–

Se os sensores tiverem sido pintados fora da

rede PEUGEOT.
–

Com sensores não aprovados para o veículo.
Anomalias de funcionamento
Quando a função não está ativada, esta luz indicadora começa a piscar brevemente e é
emitido um sinal sonoro a indicar uma anomalia de
funcionamento no sistema.
Se a anomalia de funcionamento ocorrer enquanto
o sistema estiver a ser utilizado, a luz indicadora
apaga-se.
Se a anomalia de funcionamento na ajuda ao estacionamento ocorrer durante a
utilização, indicada pelo acendimento desta luz
avisadora, a função é desativada.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de anomalia de funcionamento da direção assistida, esta luz avisadora é
apresentada no quadro de bordo e é acompanhada
de uma mensagem de aviso.
Deve parar o veículo. Deve parar o veículo assim que as
condições de segurança o permitirem e desligar
a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.

Durante mais de 25 anos, a parceria PEUGEOT TOTAL superou os limites do
desempenho para alcançar o sucesso nas condições mais adversas, com as vitórias
no Le Mans 24 Hours, no Rally Dakar e também graças a todos os clientes de rally
por todo o mundo. Para obter estes resultados excecionais, as equipas da Peugeot
00360053
protege o motor nas condições mais extremas.
0014
0023002E0003
O T QU A 0003
muito elevado, desenvolvido em conjunto pelas equipas da Peugeot e da Total R&D.
Especialmente formulado para os motores de veículos da Peugeot, a inovadora
tecnologia reduz consideravelmente as emissões de CO
2 e serve de proteção
0048
0015000A
0015

179
Informações práticas
7Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Diesels em conformidade com as normas EN590,
EN16734 e EN16709 e que contenham até 7 %, 10
%, 20 % e 30 % de éster metílico de ácidos gordos,
respetivamente. A utilização de combustíveis B20
ou B30, mesmo que esporádica, exige condições de
manutenção especiais, referidas como “Condições
difíceis”.

Diesel parafínico em conformidade com a norma
EN15940.
A utilização de qualquer outro tipo de (bio)combustível (por exemplo, óleos puros ou
vegetais diluídos, combustível doméstico) é
estritamente proibida, risco de danos no motor e
no sistema de combustível!
Apenas é autorizada a utilização de aditivos de diesel que cumpram as normas B715001
(gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a formação
de parafinas em combustíveis diesel de verão pode
implicar um funcionamento anómalo do motor. Com
estas temperaturas, use combustível diesel de
inverno e mantenha o depósito acima dos 50
% de
enchimento.
Com temperaturas inferiores a -15
°C (+5 °F), para
evitar problemas de arranque, recomendamos que
estacione no interior (garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar o
motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível (índice
de octanas específico, denominação comercial
específica, etc.) para garantir a operação correta
do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível: cerca
de 61 litros: cerca de 44 litros (Gasolina) ou 50
litros (Diesel).
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
/2
1 1Quando o nível de combustível
reduzido é atingido, esta luz
avisadora acende-se no quadro de bordo,
acompanhada de uma mensagem e de um sinal
sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6 litros de combustível.
Esta luz avisadora é apresentada sempre que a
ignição for ligada, acompanhada de uma mensagem
no ecrã e um sinal sonoro, até adicionar combustível
suficiente. Durante a condução, esta mensagem e
sinal sonoro são repetidos com maior frequência à
medida que o nível de combustível diminuir para 0 .
Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem
combustível.
Para obter mais informações sobre Falta
de combustível (diesel), consulte a secção
correspondente.
Uma seta pequena junto da luz avisadora indica em que lado do veículo está situado
o tampão de depósito de combustível.
Stop & Start Nunca ateste o depósito de combustível
quando o motor se encontrar em modo STOP;
desligue imperativamente a ignição com o botão.
Reabastecimento
Deve-se adicionar pelo menos 10 litros de
combustível até que a sonda de combustível o
registe.
A abertura do tampão de depósito de combustível
pode dar origem a um ruído causado pela aspiração

180
Informações práticas
de ar. Isso é perfeitamente normal e é resultado do
isolamento do sistema de combustível.
Para reabastecer em total segurança:
►
Desligue sempre o motor
.
►

Destranque o veículo com o Keyless Entry and

Start.
►

Abra o tampão de depósito de combustível.

► Com uma chave simples, introduza-o na tampa
do depósito de combustível e, em seguida, rode-a
para a esquerda.


► Desaperte e retire o tampão de depósito de
combustível e, em seguida, coloque-o no respetivo
suporte.
►

Introduza o bocal até chegar ao batente (ao

mesmo tempo que empurra a válvula metálica A ).
►

Encha o depósito. Não insista para lá do

terceiro corte do bocal, uma vez que pode provocar
anomalias de funcionamento.
►

Coloque novamente o tampão no respetivo local

e feche-o rodando-o para a direita.
►

Empurre o tampão de depósito de combustível

para fechá-lo (o veículo deve estar destrancado).




Se o veículo estiver equipado com uma porta de correr no lado esquerdo, só deve
abri-la quando o tampão de depósito de
combustível estiver aberto. Caso contrário, há o
risco do tampão de depósito de combustível e da
porta de correr ficarem danificados e da pessoa
que está a abastecer sofrer ferimentos.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.
O veículo está equipado com um catalisador que
ajuda a reduzir as emissões nocivas dos gases de
escape.
No caso de abastecer combustível que não seja adequado à motorização do seu
veículo, é indispensável que proceda à
drenagem do depósito e que o abasteça com
o combustível correto, antes de ligar o motor.
Corte de combustível
O seu veículo está equipado com um dispositivo de
segurança que corta a alimentação de combustível
para o motor em caso de embate.

181
Informações práticas
7Prevenção contra combustível
errado (diesel)
(Consoante o país de comercialização.)
Este dispositivo mecânico impede o enchimento de
gasolina no depósito de um veículo a gasóleo com
gasolina.
Situado à entrada do depósito, o dispositivo de
prevenção contra combustível errado é apresentado
quando o tampão é retirado.
Funcionamento

Aquando da introdução de uma pistola de gasolina
no bocal de abastecimento de combustível de um
veículo a diesel, ela entra em contacto com a aba.
O sistema permanece fechado e impede o respetivo
enchimento.
Não insista e introduza uma pistola de tipo
diesel.
O desenganador de combustível não impede o enchimento com um bidão, seja
qual for o tipo de combustível.
Condução no estrangeiro As pistolas de gasóleo podem ser diferentes
consoante os países. A presença de um
dispositivo de prevenção contra combustível
errado pode tornar impossível o abastecimento
do reservatório.
Antes de viajar no estrangeiro, é aconselhável
verificar junto de um concessionário PEUGEOT
se o veículo é adequado para o equipamento de
distribuição dos países visitados.
Sistema de carga (elétrico)
Sistema elétrico de 400 V
O sistema de tração elétrica, que funciona a uma
tensão de cerca de 400 V, é identificado por cabos
laranja, e os componentes são assinalados por este
símbolo:


O grupo motopropulsor de um veículo elétrico pode ficar quente durante a
utilização e depois de desligar a ignição.
Respeite as mensagens de aviso indicadas nas
etiquetas, em especial no interior da tampa de
carga.
O sistema de alta tensão é perigoso e pode causar queimaduras ou outros ferimentos
ou até choques elétricos mortais.
Uma vez que os danos nos componentes de alta
tensão não são visíveis, a PEUGEOT recomenda
o seguinte:
–

Nunca toque nos componentes, danificados

ou não, e nunca permita que joias ou outros
objetos metálicos entrem em contacto com estes
componentes.
–

Nunca toque nos cabos de alta tensão laranjas

ou em quaisquer outros componentes de alta
tensão assinalados com a etiqueta de risco
elétrico. Qualquer intervenção no sistema de alta
tensão deve ser efetuada por pessoal habilitado
em oficinas habilitadas e aprovadas para
executar este tipo de trabalho.
–

Nunca danifique, modifique ou retire os cabos

de alta tensão ou desligue-os da rede de alta
tensão.
–

Nunca abra, modifique ou retire a tampa da

bateria de tração.
–

Nunca utilize ferramentas de corte ou de

conformação ou fontes de calor perto de
componentes e cabos de alta tensão.

182
Informações práticas

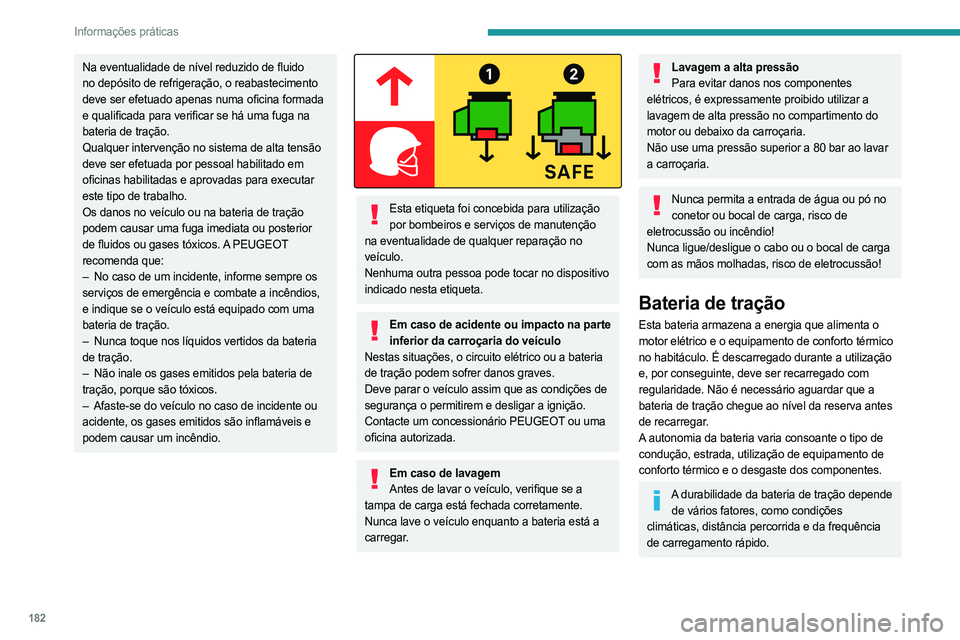

Na eventualidade de nível reduzido de fluido
no depósito de refrigeração, o reabastecimento
deve ser efetuado apenas numa oficina formada
e qualificada para verificar se há uma fuga na
bateria de tração.
Qualquer intervenção no sistema de alta tensão
deve ser efetuada por pessoal habilitado em
oficinas habilitadas e aprovadas para executar
este tipo de trabalho.
Os danos no veículo ou na bateria de tração
podem causar uma fuga imediata ou posterior
de fluidos ou gases tóxicos. A PEUGEOT
recomenda que:
–
No caso de um incidente, informe sempre os

serviços de emergência e combate a incêndios,
e indique se o veículo está equipado com uma
bateria de tração.
–

Nunca toque nos líquidos vertidos da bateria

de tração.
–

Não inale os gases emitidos pela bateria de

tração, porque são tóxicos.
–

Afaste-se do veículo no caso de incidente ou

acidente, os gases emitidos são inflamáveis e
podem causar um incêndio.


Esta etiqueta foi concebida para utilização por bombeiros e serviços de manutenção
na eventualidade de qualquer reparação no
veículo.
Nenhuma outra pessoa pode tocar no dispositivo
indicado nesta etiqueta.
Em caso de acidente ou impacto na parte inferior da carroçaria do veículo
Nestas situações, o circuito elétrico ou a bateria
de tração podem sofrer danos graves.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de lavagem Antes de lavar o veículo, verifique se a
tampa de carga está fechada corretamente.
Nunca lave o veículo enquanto a bateria está a
carregar.
Lavagem a alta pressão Para evitar danos nos componentes
elétricos, é expressamente proibido utilizar a
lavagem de alta pressão no compartimento do
motor ou debaixo da carroçaria.
Não use uma pressão superior a 80 bar ao lavar
a carroçaria.
Nunca permita a entrada de água ou pó no conetor ou bocal de carga, risco de
eletrocussão ou incêndio!
Nunca ligue/desligue o cabo ou o bocal de carga
com as mãos molhadas, risco de eletrocussão!
Bateria de tração
Esta bateria armazena a energia que alimenta o
motor elétrico e o equipamento de conforto térmico
no habitáculo. É descarregado durante a utilização
e, por conseguinte, deve ser recarregado com
regularidade. Não é necessário aguardar que a
bateria de tração chegue ao nível da reserva antes
de recarregar.
A autonomia da bateria varia consoante o tipo de
condução, estrada, utilização de equipamento de
conforto térmico e o desgaste dos componentes.
A durabilidade da bateria de tração depende de vários fatores, como condições
climáticas, distância percorrida e da frequência
de carregamento rápido.
