2022 PEUGEOT PARTNER Manual de utilização (in Portuguese)

63
Ergonomia e conforto
3

► Para abri-lo a partir dos bancos traseiros, deslize
as persianas do porta-objetos traseiro.


► Para abri-lo a partir da mala do veículo, insira
o polegar na saliência da mala e depois puxe o
manípulo.
Abra o porta-objetos traseiro com cuidado, para impedir a queda de quaisquer objetos
armazenados.
Luz ambiente
As definições de luz ambiente são alteradas através do menu do ecrã
tátil

Driving

/ Veículo.
Cortina de ocultação
Abertura/fecho



► Pressione e mantenha pressionado o botão; a
cortina de ocultação abre e fecha e para quando o
botão é libertado.
Se a cortina de ocultação ficar bloqueada durante o movimento, inverta-o. Para
fazê-lo, pressione o respetivo comando.
Quando pressiona o botão para abrir/fechar a
cortina de ocultação, o condutor deve garantir
que nenhum objeto ou ninguém interfira com o
movimento.
O condutor deve certificar-se de que os
passageiros utilizam corretamente a cortina de
ocultação.
Preste especial atenção às crianças quando
utilizar a cortina de ocultação.
Tomada(s) para acessórios de
12 V


► Ligue um acessório de 12 V (com uma potência
nominal máxima de 120 W) utilizando um adaptador
adequado.
Observe a tensão nominal máxima para evitar danos no acessório.
A ligação de um dispositivo elétrico não homologado pela PEUGEOT, como um
carregador USB, pode afetar o funcionamento
dos sistemas elétricos do veículo, causando
falhas como má receção telefónica ou
interferências nos ecrãs.

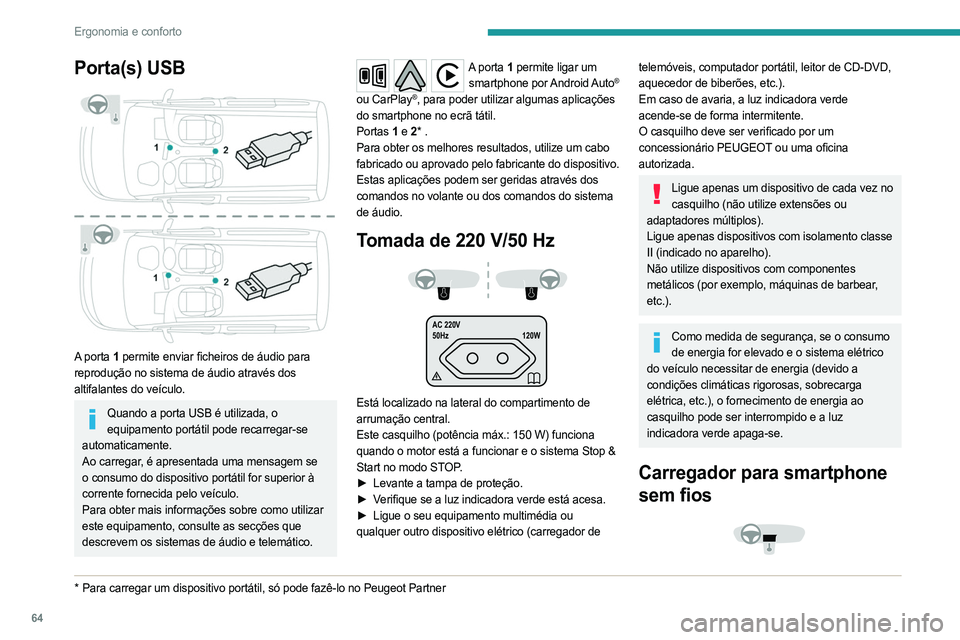

64
Ergonomia e conforto
Porta(s) USB

A porta 1 permite enviar ficheiros de áudio para
reprodução no sistema de áudio através dos
altifalantes do veículo.
Quando a porta USB é utilizada, o equipamento portátil pode recarregar-se
automaticamente.
Ao carregar, é apresentada uma mensagem se
o consumo do dispositivo portátil for superior à
corrente fornecida pelo veículo.
Para obter mais informações sobre como utilizar
este equipamento, consulte as secções que
descrevem os sistemas de áudio e telemático.
* Para carregar um dispositivo portátil, só pode fazê-lo no Peuge\
ot Partner
A porta 1 permite ligar um
smartphone por Android Auto®
ou CarPlay®, para poder utilizar algumas aplicações
do smartphone no ecrã tátil.
Portas 1 e 2 * .
Para obter os melhores resultados, utilize um cabo
fabricado ou aprovado pelo fabricante do dispositivo.
Estas aplicações podem ser geridas através dos
comandos no volante ou dos comandos do sistema
de áudio.
Tomada de 220 V/50 Hz


AC 220V
50Hz 120W

Está localizado na lateral do compartimento de
arrumação central.
Este casquilho (potência máx.: 150 W) funciona
quando o motor está a funcionar e o sistema Stop &
Start no modo STOP.
►

Levante a tampa de proteção.
►


V
erifique se a luz indicadora verde está acesa.
►

Ligue o seu equipamento multimédia ou

qualquer outro dispositivo elétrico (carregador de
telemóveis, computador portátil, leitor de CD-DVD,
aquecedor de biberões, etc.).
Em caso de avaria, a luz indicadora verde
acende-se de forma intermitente.
O casquilho deve ser verificado por um
concessionário PEUGEOT ou uma oficina
autorizada.
Ligue apenas um dispositivo de cada vez no casquilho (não utilize extensões ou
adaptadores múltiplos).
Ligue apenas dispositivos com isolamento classe
II (indicado no aparelho).
Não utilize dispositivos com componentes
metálicos (por exemplo, máquinas de barbear,
etc.).
Como medida de segurança, se o consumo de energia for elevado e o sistema elétrico
do veículo necessitar de energia (devido a
condições climáticas rigorosas, sobrecarga
elétrica, etc.), o fornecimento de energia ao
casquilho pode ser interrompido e a luz
indicadora verde apaga-se.
Carregador para smartphone
sem fios

65
Ergonomia e conforto
3

Este sistema permite fazer o carregamento sem
fios de um dispositivo portátil, como, por exemplo,
um smartphone, utilizando o princípio de indução
magnética, de acordo com a norma Qi 1.1.
O dispositivo portátil a carregar deve ser compatível
com a norma Qi, de origem, ou com a ajuda de um
suporte ou capa compatível.
Pode utilizar também um tapete, desde que tenha
sido aprovado pelo fabricante.
A zona de carga está identificada com o símbolo Qi.
O carregador funciona quando o motor está a
funcionar e o sistema Stop & Start no modo STOP
O carregamento é gerido pelo smartphone.
Com o sistema Keyless Entry and Start, o
funcionamento do carregador pode ser interrompido
temporariamente quando uma porta é aberta ou a
ignição é desligada.
Carregar
► Com a zona de carga desobstruída, coloque um
dispositivo na parte central.


Quando o dispositivo portátil é detetado, a luz
indicadora do carregador acende-se a verde. Esta
permanece acesa durante todo o espaço de tempo
de carga da bateria.
O sistema não foi concebido para carregar vários dispositivos em simultâneo.
Não deixe objetos metálicos (por exemplo, moedas, chaves, telecomando do veículo)
na zona de carga quando estiver a carregar um
dispositivo: risco de sobreaquecimento ou de
interrupção do processo de carregamento!
Se utilizar aplicações durante muito tempo em conjunto com carregamento sem fios,
alguns smartphones pode ativar o sistema de
segurança térmica e fazer com que algumas
funções deixem de funcionar.
Controlo do funcionamento
O estado da luz indicadora permite monitorizar o
funcionamento do carregador.
Estado da luz
indicadora Significado
Desativada Motor desligado.
Não foram detetados
dispositivos compatíveis.
Carregamento concluído.
Verde fixo Dispositivo portátil
compatível detetado.
A carregar.
Estado da luz
indicadoraSignificado
Cor-de-laranja
intermitente Deteção de objeto estranho
na zona de carregamento.
Dispositivo portátil mal
centrado na zona de
carregamento.
Cor-de-laranja
fixo Anomalia de funcionamento
do indicador de carga
da bateria do dispositivo
portátil.
Temperatura da bateria
do dispositivo demasiado
elevada.
Avaria no carregador.


Se a luz indicadora estiver fixa a cor-de-laranja:
–
retire o dispositivo e depois volte a colocá-lo no
centro da zona de carregamento.
ou
–

retire o dispositivo e faça uma nova tentativa um

quarto de hora mais tarde.
Se o problema persistir, dirija-se a um
concessionário PEUGEOT ou a uma oficina
autorizada para solicitar a verificação do sistema.

66
Ergonomia e conforto
Caixas de arrumação no piso
(Gasolina ou Diesel)




Existem duas caixas situadas por baixo do espaço
para os pés do passageiro traseiro.
►
Para as abrir
, insira os seus dedos no entalhe e
levante a cobertura.
Tabuleiros estilo aviação



► Para colocar a mesa no lugar , puxe-a para cima.
Por motivos de segurança, a mesa estilo aviação
solta-se se for aplicada uma pressão excessiva.
►

Para arrumar a mesa, puxe-a para baixo.
Não coloque objetos duros ou pesados no tabuleiro. Esse tipo de objetos podem
transformar-se em projéteis no caso de
desaceleração repentina.
Cortinas de proteção laterais

As cortinas de proteção laterais estão instaladas nas
janelas das portas laterais deslizantes (dependendo
da versão).


► Para levantar ou baixar a cortina, puxe-a pela
lingueta.
Para evitar danificar a cortina: – Guie a cortina lentamente, utilizando a
lingueta, enquanto a levanta ou baixa.
–

Certifique-se de que a lingueta está bem fixa

antes de abrir a porta.
Rede de retenção de bagagem
alta

67
Ergonomia e conforto
3

Esta rede, engatada nas fixações superiores e anéis
ou superiores inferiores, permite a utilização de um
volume de carga completo, até ao tejadilho:
–
Atrás dos bancos dianteiros (1.ª fila) quando os

bancos traseiros estão rebatidos.
–

Atrás dos bancos traseiros (2.ª fila).
Quando posicionar a rede, verifique se é possível ver todas fivelas dos cintos a partir
da mala. Isto permite desenrolar e enrolar os
cintos com maior facilidade.
Retire a prateleira de cobertura da bagagem ou o rolo (dependendo da versão).
Instalação atrás da 1.ª fila

► Abra as coberturas nos suportes superiores 1.
► Desenrole a rede de retenção de cargas altas.
►

Coloque uma extremidade da barra metálica da

rede no suporte superior correspondente 1 e, em
seguida, faça o mesmo com a outra extremidade.
►

Estenda as correias ao máximo.

► Enrole cada correia à volta da barra 3 localizada
debaixo da almofada do banco dianteiro (1.ª fila) e, em seguida, fixe cada gancho de mola ao anel na
correia correspondente.
►

Rebata os bancos traseiros.
►

Estique as fitas sem elevar o banco dianteiro.
►

V
erifique se a rede está bem engatada e bem
esticada.
Instalação atrás da 2.ª fila

► Dobre ou retire a cobertura de bagagem.
► Abra as coberturas nos suportes superiores 2.
►

Desenrole a rede de retenção de cargas altas.
►


Coloque uma extremidade da barra metálica da

rede no suporte superior correspondente 2 e, em
seguida, faça o mesmo com a outra extremidade.
►

Fixe o gancho em cada fita da rede ao anel de

reboque 4 correspondente (localizado no piso).
►

Aperte as correias.
►


V
erifique se a rede está bem engatada e bem
esticada.

68
Ergonomia e conforto
Nunca utilize o anel ISOFIX, que permite fixar a correia para uma cadeira para
crianças com Top Tether.
Prateleira de cobertura da
bagagem de duas posições
(amovível)
Standard
Standard


Pode ser instalada em duas posições diferentes:
alta e baixa.
É constituída por duas secções que podem ser
dobráveis sobre si.
► Para rebatê-la a partir da mala, agarre na
chapeleira e rebata-a até aos bancos traseiros.
A partir da posição inferior, pode armazená-la
rebatida, deslizando-a no sentido dos encostos dos
bancos traseiros.
►

Para abri-la a partir da mala, agarre nela e

abra-a até aos pilares da mala.
O peso máximo autorizado na prateleira de cobertura da bagagem é de 25 kg.
Cobertura da bagagem
Long
Long
Na configuração de 5 lugares, é instalada atrás
da segunda fila de bancos, com a terceira fila de
bancos a ser guardada.
Na configuração de 7 lugares, é guardada atrás da
terceira fila de bancos.
Em caso de desaceleração acentuada, os objetos colocados na cobertura da bagagem
podem transformar-se em projéteis.
Instalação

► Posicione as extremidades esquerda e direita do
enrolador nos entalhes A .
►

Retire o enrolador até aos pilares da mala.
►


Insira as guias do enrolador nas calhas dos

pilares B.


► Consoante a versão, pode aceder à mala
abrindo o vidro traseiro na porta da mala e montar
as guias da cobertura do espaço de carga nas
calhas dos pilares C .

69
Ergonomia e conforto
3

► A cobertura do espaço de carga pode ser
arrumada atrás da fila 2 ou 3.
Desmontagem
► Desmonte as guias da cortina de proteção das
calhas dos pilares B .
►

Acompanhe o enrolamento do enrolador
.
►

Destranque o enrolador premindo um dos

puxadores situados nas extremidades do suporte do
enrolador.
Divisória de retenção de carga



Em cima do piso, atrás dos bancos dianteiros, existe
uma divisória vertical que protege o condutor e os
passageiros dos bancos dianteiros contra os riscos
de deslocação da carga.
Divisórias de aço ou vidro separam a área de carga
da cabina.
Ao lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Anéis de fixação







Utilize os anéis de fixação no piso traseiro para fixar
as cargas.
Por razões de segurança, no caso de fortes
travagens, recomendamos que coloque os objetos
pesados o mais para a frente possível (ou seja,
perto do cabina).
Recomendamos que utilize os anéis de fixação no
piso para fixar a carga.

70
Ergonomia e conforto
Ao lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Triângulo de sinalização

Por razões de segurança, antes de sair do veículo,
para montar e instalar o triângulo, ligue sempre
as luzes avisadoras de perigo e vista o colete de
segurança.
Compartimento de arrumação

Existe um compartimento no revestimento interior
da porta da mala para guardar um triângulo de
sinalização.
Recomendações de carga

O peso da carga tem de respeitar o peso total de circulação autorizado (MTRA).
Para obter mais informações sobre as
Especificações do motor e cargas
rebocáveis, consulte a secção correspondente.
Se está a usar um sistema de transporte (barras de tejadilho/grades de tejadilho),
respeite a carga máxima permitida relativa a este
sistema.
Para obter mais informações sobre Barras
de tejadilho/Grades de tejadilho, consulte a
secção correspondente.
Assegure que o tamanho, a forma e o volume das cargas dentro do veículo são
compatíveis com o código da estrada e com os
regulamentos de segurança, e que não obstruem
o campo de visão do condutor.
A carga deve ser distribuída uniformemente na zona de carga para não interferir com a
condução do veículo.
Coloque a carga junto aos painéis laterais ou
empurrando-a contra os painéis laterais entre os
arcos das rodas.
Contudo, recomenda-se que coloque os objetos
pesados o mais próximo possível da cabina
como precaução em caso de travagem brusca.
Fixe bem todas as partes da carga com os anéis de fixação no piso da zona de carga.
Para obter mais informações sobre Acessórios
interiores e, especificamente, sobre anéis de
fixação, consulte a secção correspondente.
Para evitar o risco de danos ou acidentes, a carga deve estar estável para não deslizar,
virar, cair ou ser projetada. Para tal, utilize
apenas correias de fixação em conformidade
com as normas em vigor (por exemplo, DIN).
Para obter mais informações sobre como colocar
as correias no lugar, consulte as instruções do
manual de utilizador do fabricante.
Para impedir que a carga deslize, não deve
haver espaços vazios entre a carga e os painéis
do veículo.
Bem como as correias, otimize a estabilidade
da carga com equipamento de manuseamento
estável (calços, blocos rígidos de madeira ou
mais enchimento).
Quando lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Para banco corrido Multi-Flex
e cabina dupla
Não coloque objetos afiados ou pontiagudos dentro da capa protetora para evitar
danificá-la.
