2021 TOYOTA YARIS CROSS Kasutusjuhend (in Estonian)

272
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Funktsiooni sisse- ja
väljalülitamiseks kasutage lüliteid.
1Vajutage näidikuplokil /
(4,2-tolline ekraan) või /
(7-tolline ekraan) lüliti
valimiseks.
2 Vajutage näidikuplokil /
(4,2-tolline ekraan) või /
(7-tolline ekraan) lülitit,
vajutage valimiseks .
HOIATUS
●Hoidke anduri ümbrus tagumisel
põrkeraual alati puhtana.
Kui andur või selle ümbrus tagumisel
kaitseraual on määrdunud või lumega
kaetud, ei pruugi pimeda nurga
jälgimissüsteem toimida ja kuvatakse
hoiatus ( lk 271). Puhastage sel
juhul mustus ja lumi ning sõitke
autoga BSM funktsioonidele
sobivates tingimustes ( lk 274)
umbes 10 minutit. Kui hoiatus ei
kustu, laske autot Toyota volitatud
esindajal või mõnel muul
kvalifitseeritud asjatundjal kontrollida.
●Ärge kinnitage anduritele ega
nende ümbrusesse lisatarvikuid,
kleebiseid (kaasarvatud
läbipaistvad kleebised),
alumiiniumteipi jne.
●Ärge andureid või nende ümbrust
tagakaitseraual lööge.
Anduri paigalt nihkumisel võib
tekkida süsteemis rike ja anduri
tuvastusvõime väheneb.
Järgnevates olukordades laske
autot Toyota volitatud esindajal või
mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
• Andur või selle ümbrus on saanud tugeva löögi.
• Anduri ümbrus on kriimustatud või mõlkis või osa sellest on
eemaldatud.
●Ärge andurit lahti võtke.
●Ärge andurit või nende ümbrust
muutke.
●Kui randuri või esikaitseraua peab
eemaldama või paigaldama,
pöörduge Toyota volitatud
teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
●Ärge tagumist kaitserauda värvige
millegi muuga, kui Toyota ametliku
värviga.
Pimeda nurga
jälgimissüsteemi sisse- ja
väljalülitamine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 272 Wednesday, July 7, 2021 8:20 AM

273
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
■Sõidukid, mida pimeda nurga jälgimissüsteem suudab tuvastada
BMS funktsioon kasutab järgnevate sõidukite kõrvalreas tuvastamisel
radarandureid ja teavitab juhti sõidukitest peegli märgutulede abil.
Sõidukid, mis ei ole külgpeeglitest nähtavad (pime nurk)
Kiiresti tagant lähenevad sõidukid, mis ei ole külgpeeglitest nähtavad
(pime nurk)
■Pimeda nurga tuvastuspiirkonnad
Piirkonnad, mida pimedas nurgas tuvastatakse, on allpool väljatoodud.
Tuvastuspiirkond ulatub kuni:
0,5 kuni 3,5 m auto mõlemal küljel*1
Umbes 1 m tagumisest põrkerauast ettepoole
Umbes 3 m tagumise põrkeraua taga
Pimeda nurga jälgimissüsteem (BSM)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 273 Wednesday, July 7, 2021 8:20 AM

274
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Umbes 3 m kuni 60 m tagumise põrkeraua taga*2
*1: Auto küljest kuni 0,5 m vahelis ala ei kontrollita.
*2: Mida suurem on teie auto ja teise sõiduki vahe, seda kaugemal sõiduk tuvastatakse, lülitades sisse külgpeegli märgutule või pannes selle vilkuma.
■Pimeda nurga jälgimissüsteemi
toimimise eeltingimused
BSM funktsioon toimib, kui kõik
järgmised tingimused on täidetud:
●Pimeda nurga jälgimissüsteem on
sisselülitatud.
●Käigukang pole asendis “R”
●Sõidukiirus on suurem kui 16 km/h
■Pimeda nurga jälgimisrežiim
tuvastab auto järgmised sõidukid:
BSM funktsioon tuvastab sõiduki
tuvastuspiirkonnas järgnevatel
tingimustel:
●Kõrvalreas mööduv sõiduk
●Möödute kõrvalreas sõitvast autost
aeglaselt.
●Sõiduk, mis ilmub tuvastuspiirkonda
kui teie rida vahetate.
■Tingimused, kui
tagurdamisfunktsioon ei pruugi
sõidukit tuvastada
BSM ei tuvasta järgnevaid sõidukeid
ja/või objekte:
●Väikesed mootorrattad, jalgrattad,
jalakäijad jne *
●Vastassuunas sõitvad sõidukid
●Kaitsepiirded, seinad, pargitud sõidukid jne
*
●Samas reas taga sõitavad autod*
●Kaks rada kaugemal sõitvad sõidukid*
●Teie autost kiiresti mööduvad
sõidukid *
*: Sõltuvalt tingimustest võidakse
sõidukit ja/või objekti tuvastada.
■Olukorrad, kus tagurdusfunktsioon
ei pruugi toimida
●BSM võib sõidukeid järgmistel
juhtudel mitte tuvastada :
• Andur on andurit või selle ümbrust tabanud tugeva löögi tõttu paigalt
nihkunud
• Anduril või selle ümbrusel on muda, lumi, jää, kleebised jne
• Teepind on halva ilma (vihm, lumi või
udu) tõttu märg
• Liginevate autode vahel on väikesed vahed
• Taga sõitev auto on väga lähedal
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe on suur.
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe muutub
• Tuvastuspiirkonda ilmub teie autoga
samal kiirusel liikuv sõiduk.
• Teie auto võtab kohalt, kui tuvastuspiirkonda ilmub sõiduk
• Kallakust üles või alla sõites
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 274 Wednesday, July 7, 2021 8:20 AM

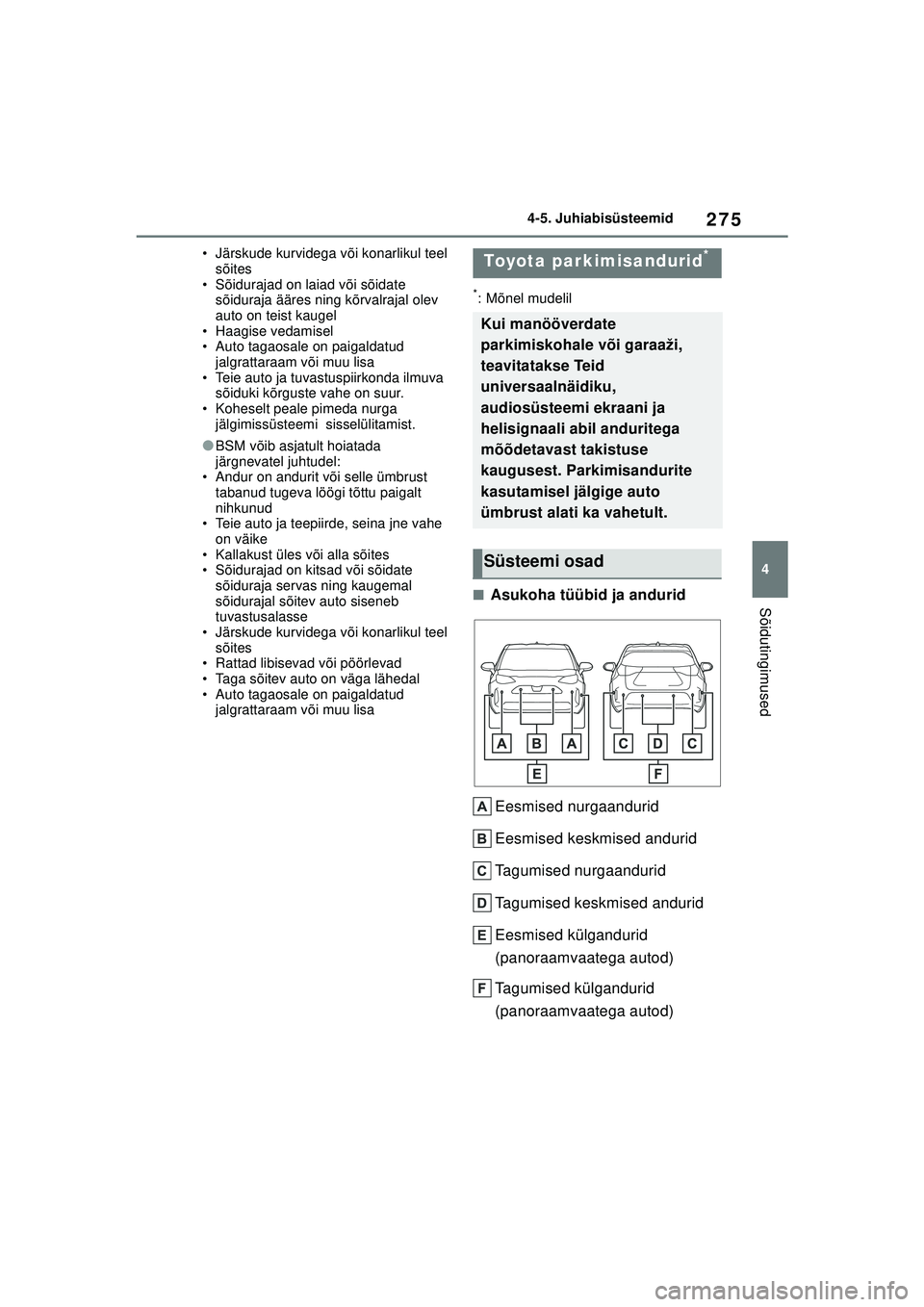

275
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
• Järskude kurvidega või konarlikul teel sõites
• Sõidurajad on laiad või sõidate sõiduraja ääres ning kõrvalrajal olev
auto on teist kaugel
• Haagise vedamisel
• Auto tagaosale on paigaldatud jalgrattaraam või muu lisa
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kõrguste vahe on suur.
• Koheselt peale pimeda nurga jälgimissüsteemi sisselülitamist.
●BSM võib asjatult hoiatada
järgnevatel juhtudel:
• Andur on andurit või selle ümbrust
tabanud tugeva löögi tõttu paigalt
nihkunud
• Teie auto ja teepiirde, seina jne vahe
on väike
• Kallakust üles või alla sõites
• Sõidurajad on kitsad või sõidate sõiduraja servas ning kaugemal
sõidurajal sõitev auto siseneb
tuvastusalasse
• Järskude kurvidega või konarlikul teel sõites
• Rattad libisevad või pöörlevad
• Taga sõitev auto on väga lähedal
• Auto tagaosale on paigaldatud jalgrattaraam või muu lisa
*: Mõnel mudelil
■Asukoha tüübid ja andurid
Eesmised nurgaandurid
Eesmised keskmised andurid
Tagumised nurgaandurid
Tagumised keskmised andurid
Eesmised külgandurid
(panoraamvaatega autod)
Tagumised külgandurid
(panoraamvaatega autod)
Toyota parkimisandurid*
Kui manööverdate
parkimiskohale või garaaži,
teavitatakse Teid
universaalnäidiku,
audiosüsteemi ekraani ja
helisignaali abil anduritega
mõõdetavast takistuse
kaugusest. Parkimisandurite
kasutamisel jälgige auto
ümbrust alati ka vahetult.
Süsteemi osad
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 275 Wednesday, July 7, 2021 8:20 AM

276
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
■Ekraan
Kui andur tuvastab takistuse,
kuvatakse universaalnäidikul või
navigatsiooni-/multimeedia ekraanil
(mõnel mudelil) selle suunda ja
kaugust. Kui takistus on liiga
lähedal, hakkavad vahemaa
segmendid vilkuma.
XUniversaalnäidik
XNavigatsiooni-
/multimeediaekraaniga
(panoraamvaateta autod)
XNavigatsiooni-/multimeediaekraa-
niga (panoraamvaateta autod)
Auto esinurkades asuvad
andurid
Auto esikaitseraual asuvad
andurid
Auto taganurkades asuvad
andurid
Auto tagakaitseraual asuvad
andurid
Eesmised külgandurid
Tagumised külgandurid
Kasutage parkimisandurite sisse- ja
väljalülitamiseks näidikuploki
lüliteid. ( lk 107, 113)
1Vajutage näidikuplokil /
(4,2-tolline ekraan) või / (7-
tolline ekraan) lüliti valimiseks.
2Vajutage näidikuplokil /
(4,2-tolline ekraan) või / (7-
Lülitab Toyota parkimisabi
sisse/ välja
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 276 Wednesday, July 7, 2021 8:20 AM

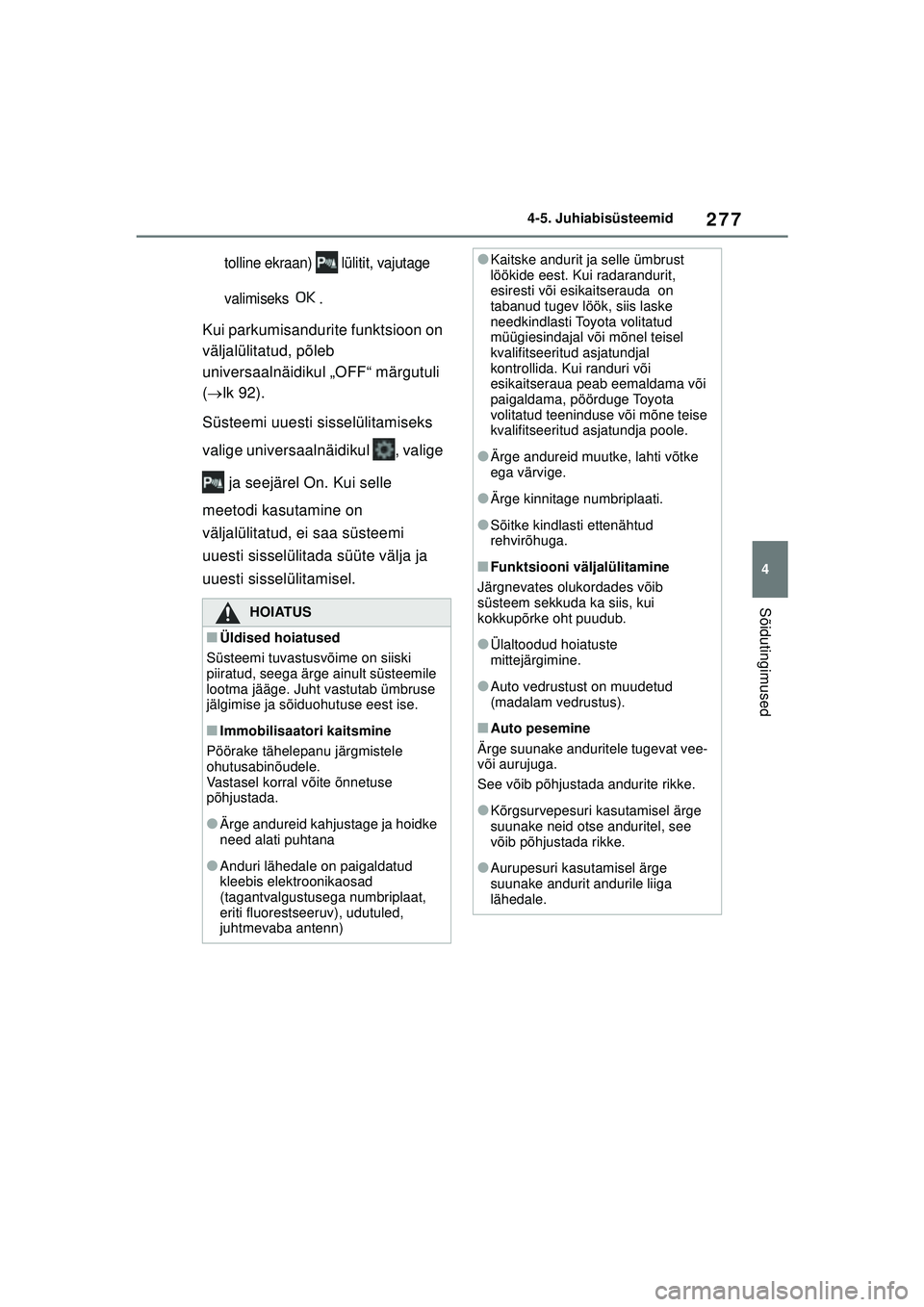

277
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
tolline ekraan) lülitit, vajutage
valimiseks .
Kui parkumisandurite funktsioon on
väljalülitatud, põleb
universaalnäidikul „OFF“ märgutuli
( lk 92).
Süsteemi uuesti sisselülitamiseks
valige universaalnäidikul , valige
ja seejärel On. Kui selle
meetodi kasutamine on
väljalülitatud, ei saa süsteemi
uuesti sisselülitada süüte välja ja
uuesti sisselülitamisel.
HOIATUS
■Üldised hoiatused
Süsteemi tuvastusvõime on siiski
piiratud, seega ärge ainult süsteemile
lootma jääge. Juht vastutab ümbruse
jälgimise ja sõiduohutuse eest ise.
■Immobilisaatori kaitsmine
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Vastasel korral võite õnnetuse
põhjustada.
●Ärge andureid kahjustage ja hoidke
need alati puhtana
●Anduri lähedale on paigaldatud
kleebis elektroonikaosad
(tagantvalgustusega numbriplaat,
eriti fluorestseeruv), udutuled,
juhtmevaba antenn)
●Kaitske andurit ja selle ümbrust
löökide eest. Kui radarandurit,
esiresti või esikaitserauda on
tabanud tugev löök, siis laske
needkindlasti Toyota volitatud
müügiesindajal või mõnel teisel
kvalifitseeritud asjatundjal
kontrollida. Kui randuri või
esikaitseraua peab eemaldama või
paigaldama, pöörduge Toyota
volitatud teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
●Ärge andureid muutke, lahti võtke
ega värvige.
●Ärge kinnitage numbriplaati.
●Sõitke kindlasti ettenähtud
rehvirõhuga.
■Funktsiooni väljalülitamine
Järgnevates olukordades võib
süsteem sekkuda ka siis, kui
kokkupõrke oht puudub.
●Ülaltoodud hoiatuste
mittejärgimine.
●Auto vedrustust on muudetud
(madalam vedrustus).
■Auto pesemine
Ärge suunake anduritele tugevat vee-
või aurujuga.
See võib põhjustada andurite rikke.
●Kõrgsurvepesuri kasutamisel ärge
suunake neid otse anduritel, see
võib põhjustada rikke.
●Aurupesuri kasutamisel ärge
suunake andurit andurile liiga
lähedale.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 277 Wednesday, July 7, 2021 8:20 AM

278
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
■Kasutamise eeltingimus
●Süütelüliti on „ON“ asendis.
●Parkimisandurite funktsioon on
sisselülitatud.
●Sõidukiirus on väiksem kui 10 km/h.
●Käigukang ei ole "P" asendis.
Universaalpaneelil kuvatakse “Clean Parking Assist Sensor”.
■
Andur võib olla kaetud jää, lume,
mustusega. Sel juhul eemaldage jää,
lumi, mustus jne andurilt ja süsteemi töö
taastub.
Samuti võidaks andurile jää tekkimisel
kuvada hoiatus, kui andur ei suuda
takistust tuvastada. Jää sulamisel,
taastub süsteemi töö.
Kui hoiatus kuvatakse ka siis, kui andur
on puhas, võib olla anduris rike. Võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Takistuste tuvastamine
●Anduri tuvastusala on piiratud ala auto
esi- ja tagakaitseraudade ümber.
●Kasutamisel võivad tekkida järgnevad
olukorrad.
• Sõltuvalt takistuse kujust ja muudest teguritest võib takistuse tuvastamise
vahemik olla lühem või takistust ei
suudeta üldse tuvastada.
• Tuvastamine ei pruugi õnnestuda
anduri läheduses olevate takistuste
tõttu.
• Lühike viivitus takistuse ja kuvamise vahel (kõlab helisignaal). Isegi
madalal kiirusel võib juhtuda, et
takistus ilmub andurite piirkonda 30
cm kaugusele enne kui seda
kuvatakse ekraanil või kõlab
helisignaal.
• Hoiatussignaali võib mitte märgata kui
audiosüsteemi heli või tuulemüra on
liiga kõva.
• Teiste süsteemide helisignaalid
võibad andurite signaali summutada.
■Takistused, mida süsteem ei pruugi
tuvastada
(nt takistuse kuju tõttu) Pöörake erilist
tähelepanu järgmistele takistustele:
●Traadid, traataiad, köied jms
●Helilaineid neelavad materjalid (nt
puuvill ja lumi)
●Teravanurgalised esemed
●Madalad takistused
●Kõrged takistused, mille väljaulatuv
ülaosa on suunatud autole
■Olukorrad, kus süsteem ei pruugi
korrektselt toimida:
Andurite tööd võivad mõjutada sõiduki ja
ümbruse olukord. Allpool on loetletud
mõned sellised olukorrad.
●Anduril on pori, lumi,jää või veetilgad.
(Lahenduseks on anduri
ülepühkimine.)
●Andur on külmunud. (Lahenduseks on
anduri sulatamine.)
Anduri külmumisel kuvatakse
moonutatud kujutis või takistusi ei
tuvastata.
●Anduri ümbrus on eriti külm või kuum
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 278 Wednesday, July 7, 2021 8:20 AM

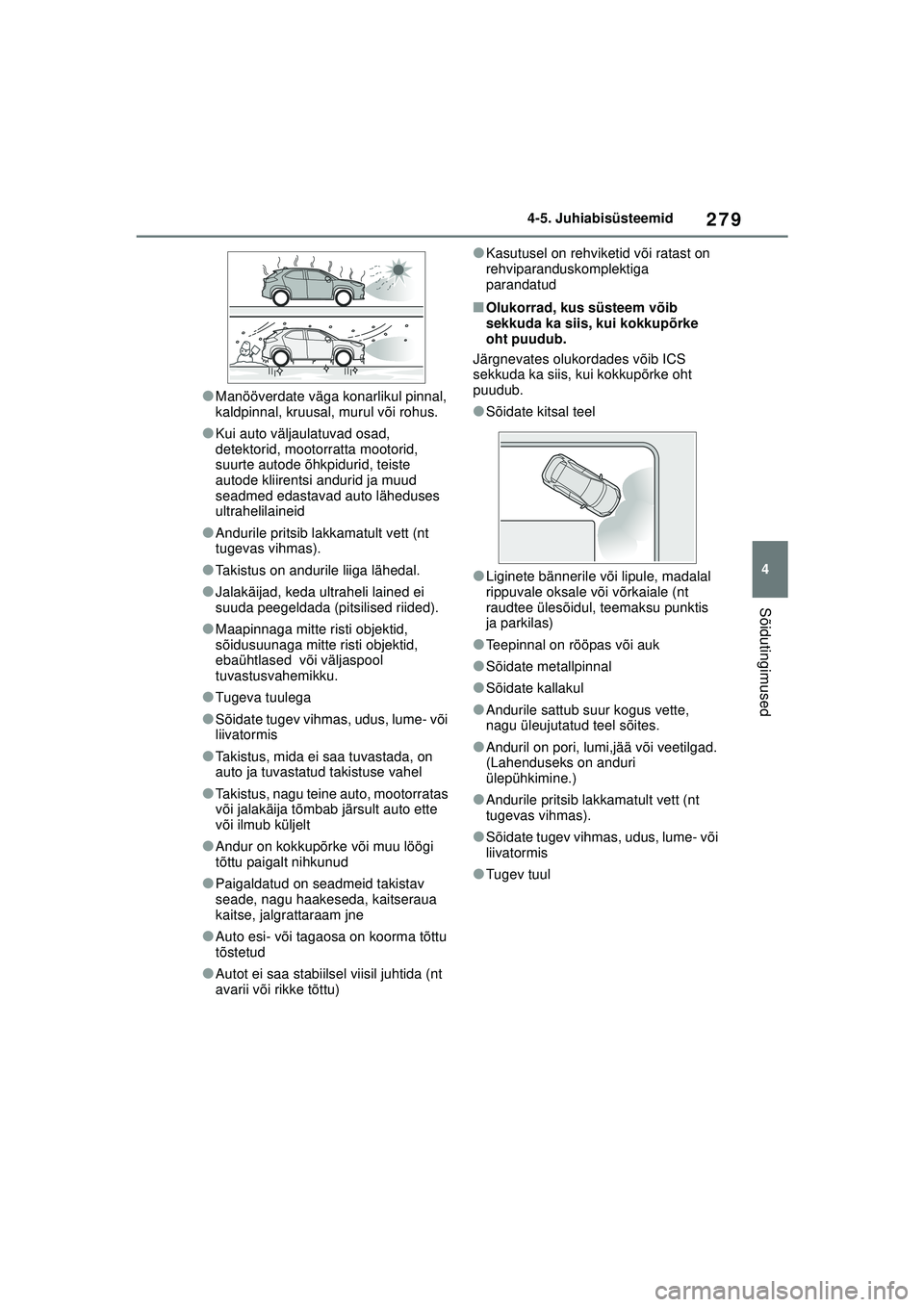

279
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
●Manööverdate väga konarlikul pinnal,
kaldpinnal, kruusal, murul või rohus.
●Kui auto väljaulatuvad osad,
detektorid, mootorratta mootorid,
suurte autode õhkpidurid, teiste
autode kliirentsi andurid ja muud
seadmed edastavad auto läheduses
ultrahelilaineid
●Andurile pritsib lakkamatult vett (nt
tugevas vihmas).
●Takistus on andurile liiga lähedal.
●Jalakäijad, keda ultraheli lained ei
suuda peegeldada (pitsilised riided).
●Maapinnaga mitte risti objektid,
sõidusuunaga mitte risti objektid,
ebaühtlased või väljaspool
tuvastusvahemikku.
●Tugeva tuulega
●Sõidate tugev vihmas, udus, lume- või
liivatormis
●Takistus, mida ei saa tuvastada, on
auto ja tuvastatud takistuse vahel
●Takistus, nagu teine auto, mootorratas
või jalakäija tõmbab järsult auto ette
või ilmub küljelt
●Andur on kokkupõrke või muu löögi
tõttu paigalt nihkunud
●Paigaldatud on seadmeid takistav
seade, nagu haakeseda, kaitseraua
kaitse, jalgrattaraam jne
●Auto esi- või tagaosa on koorma tõttu
tõstetud
●Autot ei saa stabiilsel viisil juhtida (nt
avarii või rikke tõttu)
●Kasutusel on rehviketid või ratast on
rehviparanduskomplektiga
parandatud
■Olukorrad, kus süsteem võib
sekkuda ka siis, kui kokkupõrke
oht puudub.
Järgnevates olukordades võib ICS
sekkuda ka siis, kui kokkupõrke oht
puudub.
●Sõidate kitsal teel
●Liginete bännerile või lipule, madalal
rippuvale oksale või võrkaiale (nt
raudtee ülesõidul, teemaksu punktis
ja parkilas)
●Teepinnal on rööpas või auk
●Sõidate metallpinnal
●Sõidate kallakul
●Andurile sattub suur kogus vette,
nagu üleujutatud teel sõites.
●Anduril on pori, lumi,jää või veetilgad.
(Lahenduseks on anduri
ülepühkimine.)
●Andurile pritsib lakkamatult vett (nt
tugevas vihmas).
●Sõidate tugev vihmas, udus, lume- või
liivatormis
●Tugev tuul
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 279 Wednesday, July 7, 2021 8:20 AM
