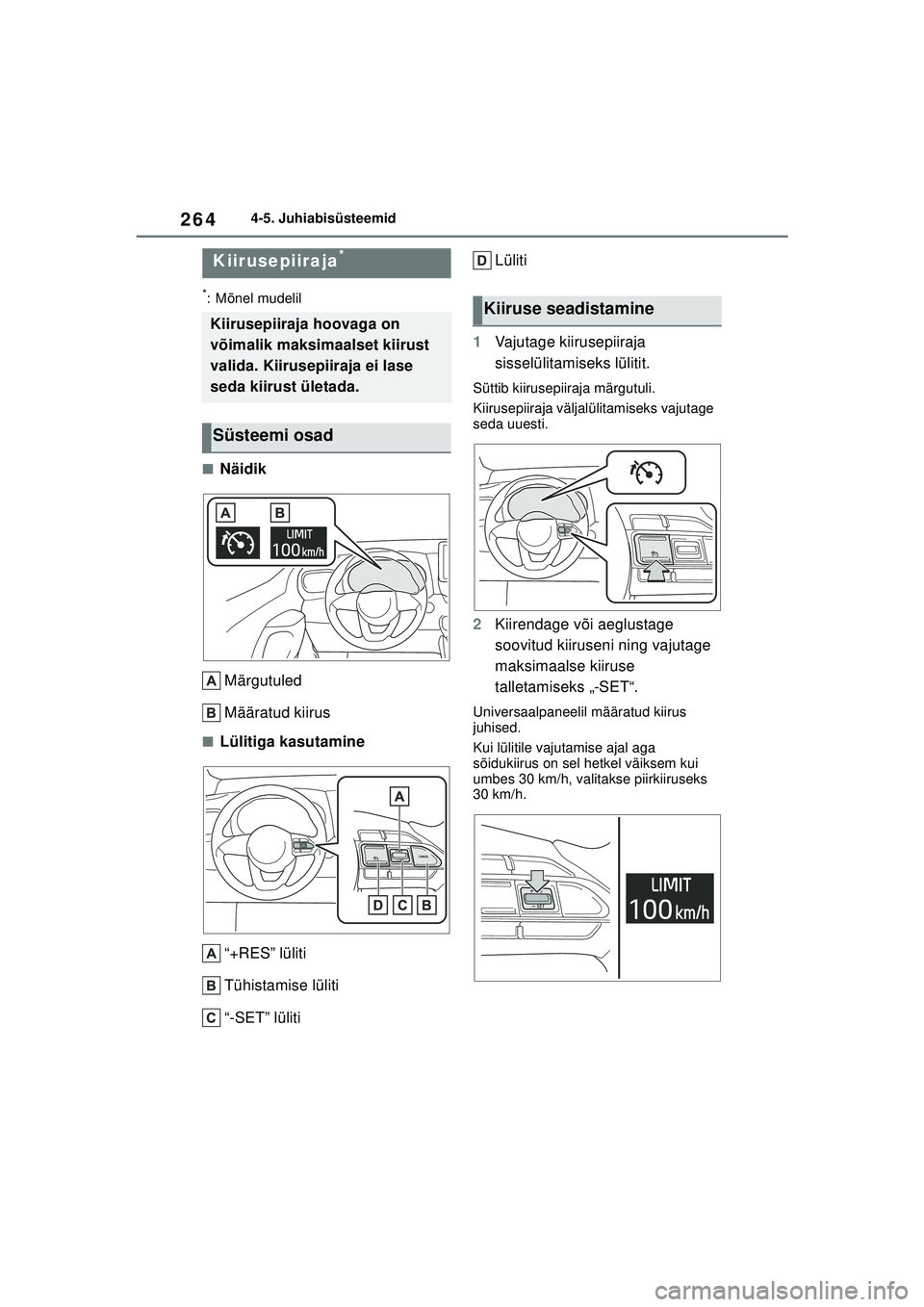

2021 TOYOTA YARIS CROSS Kasutusjuhend (in Estonian)

264
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
*: Mõnel mudelil
■NäidikMärgutuled
Määratud kiirus
■Lülitiga kasutamine“+RES” lüliti
Tühistamise lüliti
“-SET” lüliti Lüliti
1 Vajutage kiirusepiiraja
sisselülitamiseks lülitit.
Süttib kiirusepiiraja märgutuli.
Kiirusepiiraja väljalülitamiseks vajutage
seda uuesti.
2Kiirendage või aeglustage
soovitud kiiruseni ning vajutage
maksimaalse kiiruse
talletamiseks „-SET“.
Universaalpaneelil määratud kiirus
juhised.
Kui lülitile vajutamise ajal aga
sõidukiirus on sel hetkel väiksem kui
umbes 30 km/h, valitakse piirkiiruseks
30 km/h.
Kiirusepiiraja*
Kiirusepiiraja hoovaga on
võimalik maksimaalset kiirust
valida. Kiirusepiiraja ei lase
seda kiirust ületada.
Süsteemi osad
Kiiruse seadistamine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 264 Wednesday, July 7, 2021 8:20 AM

265
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
Soovitud kiiruse saavutamiseks
vajutage „+RES“ või „-SET“ lülitit.
1Kiiruse suurendamine
2 Kiiruse vähendamine
Kiiruse muutmine vähesel määral:
Vajutage nuppu sobivas suunas.
Kiiruse muutmine suurel määral:
Hoidke lüliti all.
Valitud kiirus suureneb või väheneb
järgmiselt:
Kiiruse muutmine vähesel määral: Igal
lülitile vajutamisel muutub kiirus 1 km/h
km/h
*1
Kiiruse muutmine suurel määral:
Suureneb või väheneb 5 km/h
*1
juurdekasvuga nii kaua, kui lülitile
vajutatakse.
*2
*1
: Kui määratud kiirus kuvatakse "km/h"
*2: Kui määratud kiirus kuvatakse "MPH"
1 Katkestamise lülitile vajutamisel
kiirusepiiramine katkeb.
2 „+RES“ lülitile vajutamisel
kiirusepiiramine taastub.
■Piirkiiruse ületamine
Järgmistel juhtudel võib sõidukiirus
valitud piirkiirust ületada:
●Vajutate gaasipedaali täielikult alla.
●Mäest alla sõites.
■Kiiruse piiramise automaatne
katkemine
Kiiruse piiramine katkestatakse
järgnevates olukordades automaatselt:
●Täiskiirusvahemikuga dünaamilise
kiirusehoidja on aktiveeritud.
●VSC või TRC süsteem on "VSC OFF"
lülitiga välja lülitatud.
■Kiirusepiiraja hoiatusteate
universaalnäidikul kuvamisel
Lülitage hpbriidajam välja ja
taaskäivitage hübriidajam. Peale
hübriidajami taaskäivitamist määrake
kiirusepiirang. Kui kiirusepiirangut ei saa
määrata, on tegemist süsteemi rikkega.
Võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Valitud kiiruse muutmineKiiruse hoidmise
katkestamine ja jätkamine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 265 Wednesday, July 7, 2021 8:20 AM

266
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
*: Mõnel mudelil
RSA süsteem tuvastab esikaamera
ja/või 7- või 8-tollise ekraaniga
navigatsioonisüsteemiga (kui
kiirusepiirangu andmed on
saadaval) teatud liiklusmärgid ja
edastab info juhile ekraani abil.
Kui süsteem tuvastab liiklusmärkide
põhjal, et auto sõidab üle
piirkiiruse, viib läbi keelatud
manöövreid jne, hoiatab süsteem
juhti universaalnäidikul ja
helisignaaliga.
HOIATUS
■Kiirusepiiraja juhusliku tööle
hakkamise vältimine
Kui kiirusepiiraja pole kasutusel, siis
lülitage see lülitiga välja.
■Kiirusepiiraja kasutamiseks
sobimatud olukorrad
Ärge kasutage kiirusehoidjat
järgnevates olukordades.
Nii võite kaotada kontrolli auto üle ja
inimohvritega õnnetuse põhjustada.
●Libedal teel (nt märg, jäätunud või
lumine)
●Järskudel langustel
●Haagise vedamisel
Liiklusmärkide
tuvastamine (RSA)*
Funktsioonide kokkuvõte
HOIATUS
■Enne RSA kasutamist
Ärge jääge lootma ainult RSA
süsteemile. RSA süsteem toetab juhti
infot edastades, aga ei asenda juhi
nägemist ja tähelepanu. Liigelge
ohutult, pöörates alati tähelepanu
liikluseeskirjadele.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 266 Wednesday, July 7, 2021 8:20 AM

267
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
Kui esikaamera tuvastab
liiklusmärgi või liiklusmärgi info 7-
või 8- tollise ekraaniga
navigatsioonisüsteemis, kuvatakse
liiklusmärk universaalnäidikule.
Kui sõiduabisüsteemi
teavitamisfunktsioon on valitud,
saab kuvada kuni 2 liiklusmärki
(4,2-tolline ekraan) või 3
liiklusmärki (7-tolline ekraan).
(  lk 106, 112)
4,2-tolline ekraan
7-tolline ekraan
 Kui valitud on
sõiduabisüsteemide infost erinev
info, kuvatakse järgnevad
liiklusmärgid. ( lk 106, 112)
• Kiiruspiirangu algus ja lõpp
• Kiirusepiiranguga seotud
liiklusmärgid (kiirtee, maantee, linn,
elurajoon)
• Keelu lõpp
• Sissresõidukeeld
* (kui teavitus on vajalik)
• Kiirusepiirangu täiendav liiklusmärk (peale- ja mahasõid ainult)
*: Ainult 7-tollise/8-tollise
multimeediasüsteemiga
(navigatsioonisüsteemiga) autod
Kui siiski kiiruspiirangust erinevad
liiklusmärgid tuvastatakse, kuvatakse
need ära kiiruspiirangu märgi peal.
Süsteem suudab tuvastada
järgmisi liiklusmärke, kaasarvatud
elektroonilised ja vilkuvad
liiklusmärgid.
Ebaametlikke (Viini konventsioonile
mittevastavaid) või hiljuti juurutatud
liiklusmärke ei tuvastata.
 Kiirusepiirangu liiklusmärgid
Universaalnäidik
Sobivad liiklusmärkide
tüübid
Liikluspiirangu algus/maksi-
maalse kiiruspiirangu ala
algus
Liikluspiirangu lõpp/maksi-
maalse kiiruspiirangu ala
lõpp
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 267 Wednesday, July 7, 2021 8:20 AM

268
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Kiirusepiiranguga seotud info*
*: Kuvatakse, kui liiklusmärk
tuvastatakse, aga kiiruspiiangu teave
7-tollise/8- tollise ekraaniga
navigatsioonisüsteemis puudub.
 Möödasõidu piirangu
liiklusmärgid
 Muud liiklusmärgid
*: 7-tollise/8-tollise ekraaniga
navigatsioonisüsteemiga autod
 Lisamärkidega kiiruspiirang*1
*1: Kuvatakse samaaegselt
kiiruspiiranguga
*2: Sisu ei tuvastata
Kiirtee pealesõit
Kiirtee mahasõit
Kiirtee pealesõit
Kiirtee mahasõit
Linna algus
Linna lõpp
Linna algus
Linna lõpp
Elurajooni algus
Elurajooni lõpp
Möödasõidu piirangu algus
Möödasõidupiirangu lõpp
Sissesõidukeeld
*
Keelu lõpp
Stopp
Märg
Vihm
Jää
Eksisteerib lisamärk
*2
Kaldteele sisenemine
paremal
*3
Kaldteele sisenemine
vasakul
*3
Kellaaeg
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 268 Wednesday, July 7, 2021 8:20 AM

269
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
*3: Kui suunatuld sõidurea vahetamisel ei näidata, siis liiklusmärki ei kuvata.
Järgmistes olukordades hoiatab
RSA süsteem juhti.
 Kui sõidukiirus ületab kuvatava
kiirusepiirangu märguande
hoiatusläve, tõstetakse
liiklusmärk esile ja antakse
helisignaal.
 Kui RSA tuvastab sissesõidu
keelu ja tuvastab, et auto on
sisenenud sissesõidu keelu
alasse, hakkab sissesõidu keelu
märk vilkuma a kõlab helisignaal
või rool hakkab vibreerima
(mõnel mudelil). (7-tollise/8-
tollise ekraaniga
navigatsioonisüsteemiga autod)
 Kui teie auto teostab piiranguga
alas möödasõitu, hakkab vastav
märk universaalnäidikul vilkuma
ja kõlab helisignaal või rool
hakkab vibreerima.
Olukorrast ja liiklusest
(sõidusuunast, kiirusest
mõõtühikust) sõltuvalt võidakse
kuvada ebakorrektselt ja hoiatuste
aken ei pruugi toimida.
■Seadistus
1Vajutage näidikuplokil / (4,2-
tolline ekraan) või / (7-tolline
ekraan) lüliti valimiseks.
2Vajutage näidikuplokil / (4,2-
tolline ekraan) või / (7-tolline
ekraan) lülitit, vajutage valimiseks
.
■RSA liiklusmärkide kuvamise
automaatne väljalülitamine
Järgnevates olukordades lülitub üks või
mitu kuvatavat liiklusmärki välja.
●Teatava vahemaa järel ei ole uut
liiklusmärki tuvastatud.
●Tee muutub vasakule või paremale
pööramise tõttu.
■Olukorrad, kus RSA ei toimi või ei
toimi laitmatult
Järgnevates olukordades ei toimi RSA
laitmatult ja ei pruugi liiklusmärke
tuvastada, kuvada ebakorrektseid märke
jne. See ei tähenda siiski riket.
●Esikaamera on andurit tabanud tugeva
löögi jne tõttu paigalt nihkunud.
●Esiklaasil on kaamera ümbruses
mustus, kleebise jne.
●Tugev vihm, udu, lume- või liivatorm.
●Esikaamerasse paistab vastutuleva
auto valgus, päike jne.
●Liiklusmärk on määrdunud, peidus,
kaldu või küver.
●Elektroonilise liiklusmärgiu kontrast on
madal.
●Osa märgist on puulehtede, posti jne
varjus.
●Liiklusmärgid on esikaamerale nähtavad
ainult väga lühikset aega.
●Sõiduolukorda (pööramine, reavahetus
jne) mõistetakse valesti.
●Liiklusmärk ei kehti selles sõidureas.
Teavituse funktsioon
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 269 Wednesday, July 7, 2021 8:20 AM

270
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
●Eessõitva auto tagaosale on kinnitatud
liiklusmärk.
●Tuvastatakse liiklusmärgiga sarnase
süsteemi märk.
●Põhimaanteel sõitmisel võidakse
tuvastada ja kuvada kõrvaltee
liiklusmärke (kui need jäävad
esikaamera tuvastusalasse).
●Ringil sõitmisel võidakse tuvastada ja
kuvada ringilt väljasõidu liiklusmärke
(kui need jäävad esikaamera
tuvastusalasse).
●Auto esi- või tagaosa on koorma tõttu
tõstetud.
●Ümbritsev algus ei ole piisav või muutub
äkitselt.
●Tuvastatud liiklusmärk on mõeldud
veoautodele jne.
●Sõidate vastaspoolse liiklusega riigis.
●7-tollise/8-tollise ekraaniga
navigatsioonisüsteemi kaardiandmed on
vanad.
●7-tollise/8-tollise ekraaniga
navigatsioonisüsteem ei tööta.
●Kiiruseinfo kuvatakse näidikul ja need
võivad erineda 7-tollise/8-tollise
navigatsioonisüsteemi andmete poolt
kuvatavast.
■Kiirusepiirangu liiklusmärkide
ekraan
Kui süüde lülitati välja kiirusepiirangu
liiklusmärgi universaalnäidikul
kuvamisel, kuvatakse süüte
sisselülitamisel uuesti seda märki.
■“RSA Malfunction Visit Your
Dealer” kuvamisel
Süsteemis võib olla rike. Võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab
mugavdada. (Mugavdatavad
funktsioonid: lk 498)
*: Mõnel mudelil
BSM (Pimeda nurga
jälgimissüsteemi)*
Pimeda nurga jälgimissüsteem
on süsteem, mis kasutab
tagakaitseraua vasakule ja
paremale küljele paigaldatud
radarandureid ohutuks
reavahetuseks.
HOIATUS
■Üldised hoiatused
Juht peab ise ohutu sõidu eest
vastutama. Liigelge alati ohutult,
ümbrust jälgides.
BSM funktsioon on lisafunktsioon, mis
hoiatab juhti pimedas nurgas olevast
autost, mis kiiresti ligineb. Ärge BSM
süsteemile lootma jääge. Süsteem ei
saa Teie eest eest otsustada millal
ohutult rida vahetada, selletõttu võib
süsteemile lootma jäädes põhjustada
tõsise õnnetuse.
Süsteem ei pruugi teatavatel
tingimustel korrektselt toimida. Juhi
visuaalne tähelepanu on alati vajalik.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 270 Wednesday, July 7, 2021 8:20 AM

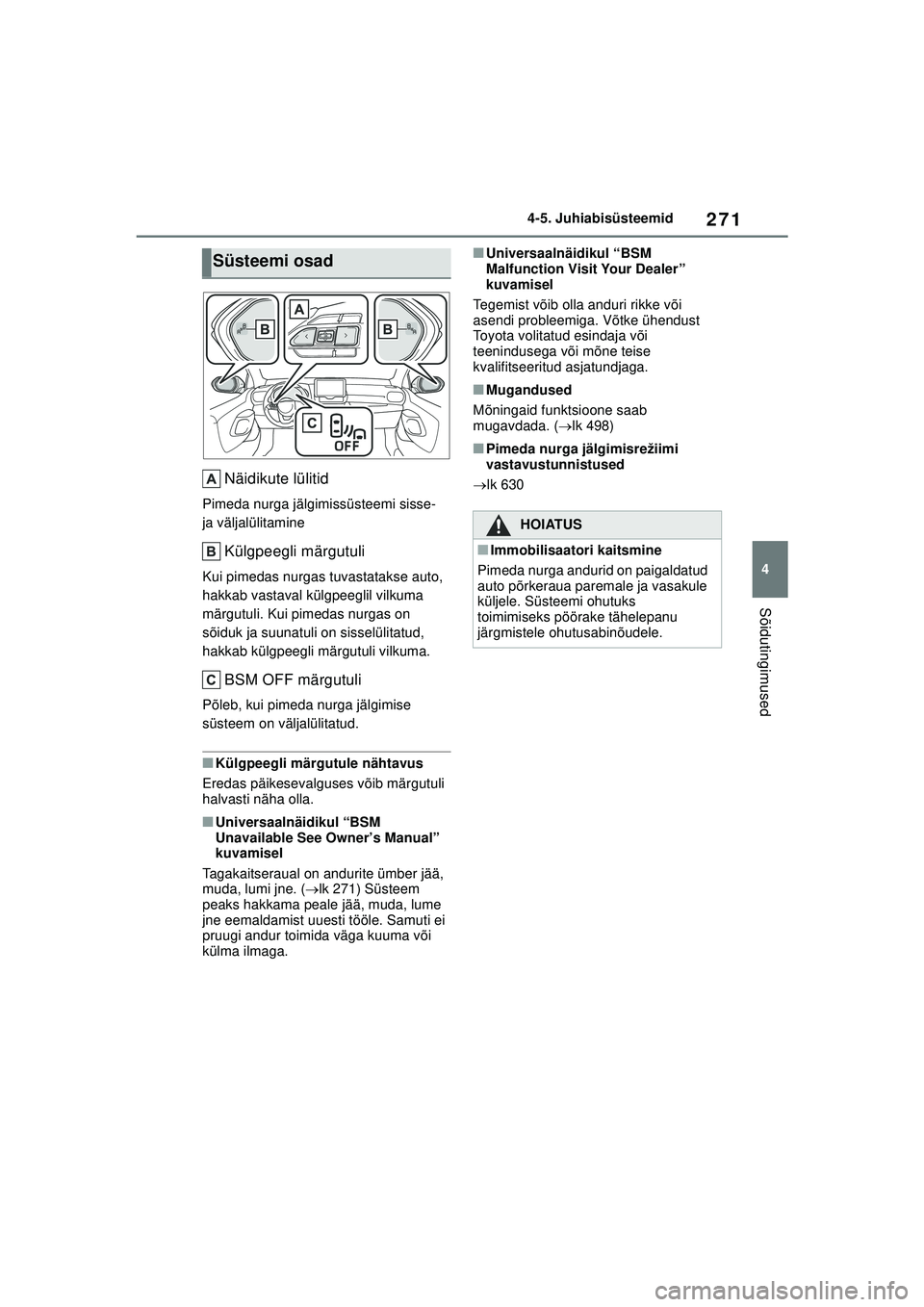

271
4
YARIS CROSS Owner's Manual_Europe_M52K60_EE
4-5. Juhiabisüsteemid
Sõidutingimused
Näidikute lülitid
Pimeda nurga jälgimissüsteemi sisse-
ja väljalülitamine
Külgpeegli märgutuli
Kui pimedas nurgas tuvastatakse auto,
hakkab vastaval külgpeeglil vilkuma
märgutuli. Kui pimedas nurgas on
sõiduk ja suunatuli on sisselülitatud,
hakkab külgpeegli märgutuli vilkuma.
BSM OFF märgutuli
Põleb, kui pimeda nurga jälgimise
süsteem on väljalülitatud.
■Külgpeegli märgutule nähtavus
Eredas päikesevalguses võib märgutuli
halvasti näha olla.
■Universaalnäidikul “BSM
Unavailable See Owner’s Manual”
kuvamisel
Tagakaitseraual on andurite ümber jää,
muda, lumi jne. ( lk 271) Süsteem
peaks hakkama peale jää, muda, lume
jne eemaldamist uuesti tööle. Samuti ei
pruugi andur toimida väga kuuma või
külma ilmaga.
■Universaalnäidikul “BSM
Malfunction Visit Your Dealer”
kuvamisel
Tegemist võib olla anduri rikke või
asendi probleemiga. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 498)
■Pimeda nurga jälgimisrežiimi
vastavustunnistused
 lk 630
Süsteemi osad
HOIATUS
■Immobilisaatori kaitsmine
Pimeda nurga andurid on paigaldatud
auto põrkeraua paremale ja vasakule
küljele. Süsteemi ohutuks
toimimiseks pöörake tähelepanu
järgmistele ohutusabinõudele.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 271 Wednesday, July 7, 2021 8:20 AM
