2021 TOYOTA YARIS CROSS Kasutusjuhend (in Estonian)

144
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
Sulgeb tagaluugi ja lukustab kõik
uksed
Vajutage sulgemise ja lukustamise lülitile.
Tagaluuk sulgub ja samaaegselt
lukustatakse kõik uksed.
Kõlab tavalisest erinev helisignaal ja
tagaluuk hakkab automaatselt sulguma. Kui
tagaluuk on suletud, lukustuvad kõik uksed
samaaegselt ning helisignaal annab
lukustumisest märku.
Kui sulgemise ja lukustuse lülitile
vajutatakse tagaluugi sulgemise ajal, siis
toiming peatub ning kõik uksed avatakse
lukust.
Kui sulgemise ja lukustuse lülitile
vajutatakse uuesti, siis toiming peatub ning
kõik uksed avatakse lukust.
■Taguluugi käepidemete
kasutamine
Langetage tagaluuk lingi abil, seejärel kõlab helisignaal ja
tagaluuk sulgub automaatselt.
■Löögianduri (kontaktivaba
tagaluugiga autod)
katkestamine
1 Seiske elektroonilist võtit kaasas
kandes puutevabas tööulatuses,
umbes 30 kuni 50 cm kausel
tagakaitserauast.
Kick Sensor
Kontaktivaba elektrilise
tagaluugi tuvastuspiirkond
Kontaktivaba süsteem
tuvastuspiirkond ( lk 152)
2 Toimingu läbiviimiseks liigutage
oma jalga umbes 10 cm
kaugusel tagakaitserauast ja
tõmmake jalg seejärel tagasi.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 144 Wednesday, July 7, 2021 8:20 AM

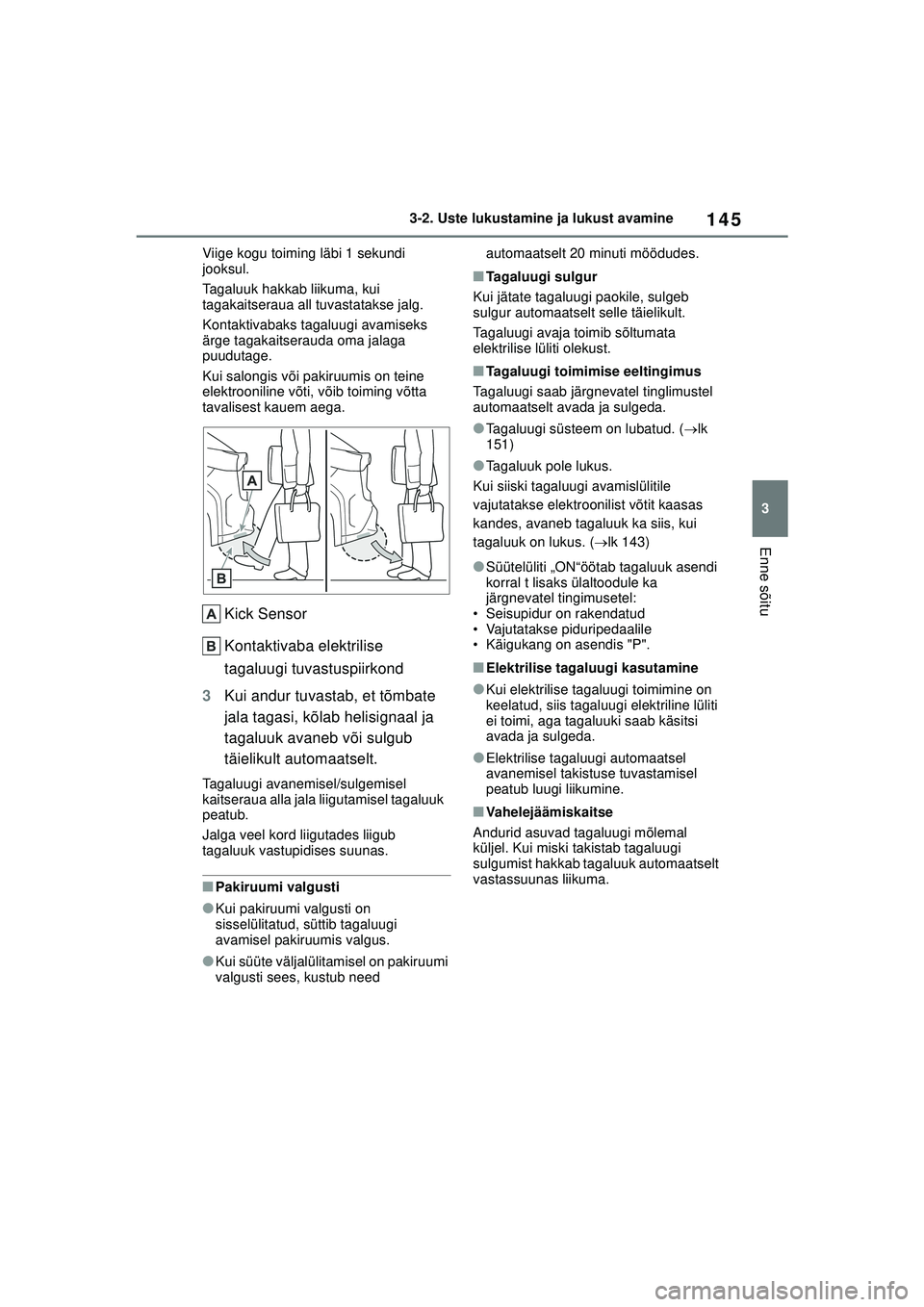

145
3
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
Viige kogu toiming läbi 1 sekundi
jooksul.
Tagaluuk hakkab liikuma, kui
tagakaitseraua all tuvastatakse jalg.
Kontaktivabaks tagaluugi avamiseks
ärge tagakaitserauda oma jalaga
puudutage.
Kui salongis või pakiruumis on teine
elektrooniline võti, võib toiming võtta
tavalisest kauem aega.
Kick Sensor
Kontaktivaba elektrilise
tagaluugi tuvastuspiirkond
3 Kui andur tuvastab, et tõmbate
jala tagasi, kõlab helisignaal ja
tagaluuk avaneb või sulgub
täielikult automaatselt.
Tagaluugi avanemisel/sulgemisel
kaitseraua alla jala liigutamisel tagaluuk
peatub.
Jalga veel kord liigutades liigub
tagaluuk vastupidises suunas.
■Pakiruumi valgusti
●Kui pakiruumi valgusti on
sisselülitatud, süttib tagaluugi
avamisel pakiruumis valgus.
●Kui süüte väljalülitamisel on pakiruumi
valgusti sees, kustub need automaatselt 20 minuti möödudes.
■Tagaluugi sulgur
Kui jätate tagaluugi paokile, sulgeb
sulgur automaatselt selle täielikult.
Tagaluugi avaja toimib sõltumata
elektrilise lüliti olekust.
■Tagaluugi toimimise eeltingimus
Tagaluugi saab järgnevatel tinglimustel
automaatselt avada ja sulgeda.
●Tagaluugi süsteem on lubatud. ( lk
151)
●Tagaluuk pole lukus.
Kui siiski tagaluugi avamislülitile
vajutatakse elektroonilist võtit kaasas
kandes, avaneb tagaluuk ka siis, kui
tagaluuk on lukus. ( lk 143)
●Süütelüliti „ON“öötab tagaluuk asendi
korral t lisaks ülaltoodule ka
järgnevatel tingimusetel:
• Seisupidur on rakendatud
• Vajutatakse piduripedaalile
• Käigukang on asendis "P".
■Elektrilise tagaluugi kasutamine
●Kui elektrilise tagaluugi toimimine on
keelatud, siis tagaluugi elektriline lüliti
ei toimi, aga tagaluuki saab käsitsi
avada ja sulgeda.
●Elektrilise tagaluugi automaatsel
avanemisel takistuse tuvastamisel
peatub luugi liikumine.
■Vahelejäämiskaitse
Andurid asuvad tagaluugi mõlemal
küljel. Kui miski takistab tagaluugi
sulgumist hakkab tagaluuk automaatselt
vastassuunas liikuma.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 145 Wednesday, July 7, 2021 8:20 AM

146
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
■Tagaluugi eraldi lukustamine
See on funktsioon, mida saab kõigi uste
lukustamiseks varufunktsioonina
kasutada (ennekõike, kui tagaluuk on
avatud).
Sel juhul lukustuvad kõik uksed ja
tagaluuk lukustub selle sulgemisel.
1 Sulgege kõik uksed peale tagaluugi.
2 Lukustage elektrilise tagaluugi
sulgemistoimingu ajal uksed
elektroonilise võtmega ( lk 135) või
kaugjuhtimispuldiga. ( lk 135)
Uste avamise/lukustamisel vilguvad
ohutuled ja kõlab helisignaal ning
vilguvad ohutuled.
●Kui elektrooniline võiti on auts peale
tagaluugi varufunktsioonida sulgemise
alustamisel autos, võib võiti autosse
lukustuda.
●Samuti kui tagaluuk ei sulgu täielikult
vahelejäämiskaitse jne töötamise tõttu
automaatse sulgemise ajal peale
tagaluugi eraldi lukustamist,
katkestatakse eraldi lukustamise
funktsioon ja kõik uksed avanevad
lukust.
●Enne autost lahkumist veenduge, et
kõik uksed on suletud ja lukustatud.
■Sulgemise ja lukustamise
funktsioon
Kui elektriline tagaluuk on avatud,
sulgeb see funktsioon tagaluugi ja
lukustab seejärel kõik uksed.
Järgnevate toimingute läbiviimisel ja kui elektrooniline võti ei ole autos, siis kõik
uksed lukustuvad, kui tagaluuk on täiesti
suletud.
1
Sulgege kõik uksed peale tagaluugi.
2 Vajutage elektroonilise võtme
kaasaskandmisel sulgemise ja
lukustamise lüliti alumisele osale
( lk 143).
Kõlab tavalisest erinev helisignaal ja
tagaluuk hakkab automaatselt sulguma.
Kui tagaluuk on suletud, lukustuvad kõik
uksed samaaegselt ning helisignaal
annab lukustumisest märku.
Sel juhul topeltlukustus ei tööta.
■Järgnevates olukordades ei pruugi
sulgemise ja lukustamise
funktsioon normaalselt toimida:
Järgnevates olukordades ei pruugi
süsteem normaalselt toimida:
●Tagaluugi lüliti alumisele osale ( lk
143) vajutades, kandes elektroonilist
võtit endaga kaasas.
●Tagaluugi lüliti alumisele osale
vajutades, kui elektrooniline võti on
maapinnale asetatud kotis.
●Tagaluugi lüliti alumisele osale
vajutades, kui elektrooniline võti ei ole
läheduses
■Liikumisanduri kasutamise
tingimused
Kontaktivaba tagaluuk avaneb või
sulgub automaatselt, kui täidetud on
järgnevad tingimused:
●Puuteanduri kasutamine on keelatud
(  lk 151)
●Elektrooniline võti on tööpiirkonnas.
( lk 152)
●Jalg on tagakaitseraua keskosa all ja
see tõmmatakse tagarauast eemale.
Tagaluuki saab kaasutada pannes
käe, küünarnuki, põlve jne tagaraua
keskosa alla ja tõmmates tagasi.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 146 Wednesday, July 7, 2021 8:20 AM

147
3
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
Hoidke tagakaitseraua keskodsale
piisavalt lähedal.
■Järgnevates olukordades ei pruugi
kontaktivaba tagaluuk korrektselt
töötada
Järgnevates olukordades ei pruugi
kontaktivaba tagaluuk korrektselt
töötada:
●Jalg jääb tagakaitseraua alla
●Tagumist kaitserauda lüüakse jalaga
või puudutatakse mini aeg
Kui tagumise kaitserauda on
puudutatud, oodake enne kontaktivaba
tagaluugi kasutamist.
●Kasutades, kui tagakaitsraua
läheduses on mõni isik
●Väline raadiolainete allikas mõjutab
auto ja elektroonilise võtme ühendust
(  lk 154)
●Auto on pargitud elektrimüra allika,
nagu parkimiskoht, tankla,
elektriküttega tee või
fluoresentsvalgusti, lähedusse, mis
mõjutab kontaktivaba tagaluugi
tundlikkust
●Lähedal on tele- või raadiomast,
elektri- või lennujaam, suur ekraan
(tabloo) või muu tugevaid
raadiolaineid väi elektrilist müra
tekitav rajatis
●Kui taga kaitserauale sattub rohkesti
vett, nt vihma ajal või auto pesemisel
●Tagumisel kaitseraual on jää või muda
●Auto on pargitud kohta, kus objektid
võivad tagumise kaitseraua lähedal
liikuda, nt muru
●Takistus on otse kaitseraua all Kui paigaldatud on tarvik, lülitage
kontaktivaba tagaluuk välja.
■Kontaktivaba toimingu juhusliku
tööle hakkamise vältimine
Kui elektrooniline võti on töövahemikus,
võib kontaktivaba luuk ootamatult tööle
hakata. Seega olge järgnevates
olukordades ettevaatlik.
●Kui taga kaitserauale sattub rohkesti
vett, nt vihma ajal või auto pesemisel
●Tagumiselt kaitseraualt pühitakse ära
sellele kogunenud mustus
●Tagumise kaitseraua alla liigub väike
loom või ese, nt pall
●Takistus on otse kaitseraua all
●Keegi liigutab tagumisel kaitseraual
istudes jalga
●Mööduja jalad või muud kehaosad
puutuvad vastu auto kaitserauda
●Auto on pargitud elektrimüra allika,
nagu parkimiskoht, tankla,
elektriküttega tee või
fluoresentsvalgusti, lähedusse, mis
mõjutab kontaktivaba tagaluugi
tundlikkust
●Lähedal on tele- või raadiomast,
elektri- või lennujaam, suur ekraan
(tabloo) või muu tugevaid
raadiolaineid väi elektrilist müra
tekitav rajatis
●Auto on pargitud kohta, kus miski auto
lähedused liigub, nt muru
●Pagas jne on tagumise kaitseraua
läheduses
●Lisatarvikud või auto kate
paigaldatakse või eemaldatakse auto
läheduses
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 147 Wednesday, July 7, 2021 8:20 AM

148
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
●Auto pukseerimisel
Juhusliku tööle hakkamise vältimiseks
lülitage kontaktivaba tagaluuk seadetes
välja. ( lk 151)
■12 V akuklemmide lahtiühendamine
Et elektriline tagaluuk toimiks laitmatult,
sulgege see käsitsi.
■Mugandused
Seadeid (nt tagaluugi avanemisnurk)
saab muuta. (Mugavdatavad
funktsioonid: lk 498)
HOIATUS
■Tagaluugi sulgur
●Kui jätate tagaluugi paokile, sulgeb
sulgur automaatselt selle täielikult.
Sulgur hakkab tööle mõne sekundi
jooksul. Ärge jätke tagaluugi vahele
sõrmi ega midagi muud, sest nii
võite tõsiselt viga saada.
●Sulgur toimib ka siis, kui elektriline
tagaluuk on väljalülitatud, seega
olge ettevaatlik.
■Elektriline tagaluuk
Elektrilise tagaluugi puhul järgige
järgnevaid ohutusmeetmeid.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Jälgige, et tagaluugi liikumistee
oleks vaba ja midagi ei jääks
sulguva tagaluugi vahele.
●Kui keegi on tagaluugi lähedal, siis
veenduge, et ta on ohutus
kauguses, ning teavitage teda
tagaluugi avamisest või
sulgemisest.
●Kui keelate kontaktivaba tagaluugi
funktsiooni tagaluugi avanemise
ajal, siis tagaluuk seiskub. Sel juhul
peate tagaluugi käsitsi avama. Olge
eriti ettevaatlik kallakutel, sest siis
võib tagaluuk ootamatult avaneda
või sulguda.
●Kui elektrilise tagaluugi toimimise
eeltingimused pole täidetud, võib
kosta helisignaal ning tagaluuk võib
avanemisel või sulgumisel peatuda.
Sel juhul peate tagaluugi käsitsi
avama. Olge eriti ettevaatlik
kallakutel, sest siis võib tagaluuk
ootamatult avaneda või sulguda.
●Kallakul võib tagaluuk peale
automaatset avanemist jälle alla
langeda. Kontrollige, kas tagaluuk
on täielikult avatud ja püsib kindlalt
lahti.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 148 Wednesday, July 7, 2021 8:20 AM

149
3
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
HOIATUS
●Järgnevatel juhtudel kui elektrilise
tagaluugi avanemisel tuvastatakse
probleem, siis avanemine peatub.
Sel juhul saab tagaluuki käsitsi
avada või sulgeda. Olge eriti
ettevaatlik kallakutel, sest siis võib
tagaluuk ootamatult avaneda või
sulguda.
• Takistuste korral
• 12 V aku pinge langeb tagaluugi avanemisel või sulgumisel järsult
(nt süütelüliti režiimi “ON” valimisel
või hübriidajami käivitamisel).
●Kui tagaluugil on jalgrattahoidja või
muu raske ese, võib tagaluuk
pärast avamist sulguda ning kellegi
käsi, pea või kael võib selle vahele
jääda ja viga saada. Soovitame
kasutada tagaluugil Toyota
algupärast lisavarustust.
■Vahelejäämiskaitse
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Ärge kunagi katsetage
vahelejäämiskaitset oma
kehaosadel, püüdes seda meelega
rakendada.
●Vahelejäämiskaitse ei pruugi
toimida, kui miski jääb katuseluugi
vahele vahetult enne selle täielikku
sulgumist. Ärge jätke sõrmi või
midagi muud liikuva istmevahele.
●Vahelejäämiskaitse võib sõltuvalt
vahelejääva eseme kujust mitte
toimida. Ärge jätke sõrmi või midagi
muud liikuva istmevahele.
■Kontaktivaba elektriline tagaluuk
Järgige kontaktivaba tagaluugi
ettevaatusabinõusid.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Jälgige, et tagaluugi liikumistee
oleks vaba ja midagi ei jääks
sulguva tagaluugi vahele.
●Jala tagakaitseraua alla asetamisel
ärge puudutage väljalaskesüsteemi
enne, kui see on piisavalt jahtunud.
Kuum väljalaskesüsteem võib Teid
põletada.
●Ärge jätke elektroonilist võtit
tagaluugi andurite tuvastusalasse.
MÄRKUS
■Tagaluugi amortisaatorid
Tagaluugil on amortisaatorid , mis
hoiavad seda lahti.
Pidage kinni järgnevatest
ohutusmeetmetest.
Vastasel korral võivad amortisaatorid
viga saada.
●Ärge kleepige amortisaatorite
varrastele kleebiseid, kilet,
kleeplinti jms.
●Ärge puudutage amortisaatorite
vardaid riidega (nt kinnastega).
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 149 Wednesday, July 7, 2021 8:20 AM

150
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
MÄRKUS
●Ärge paigaldage tagaluugile raskeid
lisaseadmeid. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●Ärge toetage käsi amortisaatoritele
ega avaldage neile külgsuunalist
koormust.
■Tagaluugi sulgemise tõrke
ennetamine
Ärge avaldage toimivale sulgurile liiga
suurt koormust. Liigse jõu kasutamine
võib põhjustada sulguri rikke.
■Elektrilise tagaluugi kaitsmine
●Veenduge, et tagaluugi vahel pole
jaad, mis võib tagaluugi liikumist
takistada. Samuti võib tagaluugil
olev jää oma raskuse tõttu
tagaluugi avanemisel või
sulgumisel rikke põhjustada.
●Ärge avaldage avanevale või
sulguvale tagaluugile liiga suurt
koormust.
●Ärge vigastage noa või muu terava
esemega andureid (tagaluugi
vasakus ja paremas servas). Kui
andur on lahtiühendatud, ei sulgu
tagaluuk automaatselt.
■Sulgemise ja lukustamise
funktsioon
Sulgemis- ja lukustusfunktsiooni
kausutamisel kõlab tavalisest erinev
helisignaal ning toiming algab.
Veendumaks, et toiming on
korrektselt käivitunud, jälgige, et
kõlab tavapärasest erinev signaal.
Lisaks, kui tagaluuk on suletud,
lukustuvad kõik uksed samaaegselt
ning helisignaal annab lukustumisest
märku. Enne autost lahkumist
veenduge, et kõlas töösignaal ja kõik
uksed on lukustatud.
■Kontaktivaba elektrilise tagaluugi
andur
Andur asub tagakaitseraua alumise
keskmise osa taga. Kontaktivaba
toimimise tagamiseks järgige
järgnevat.
●Hoidke tagakaitseraua keskmine
osa alati puhtana.
Kui tagakaitseraua alumine
keskmine osa on käetud lume või
mustusega, ei pruugi andur toimida.
Sel juhul eemaldage lumi või
mustus, liigutage autot antud
asendist ja seejärel kontroollige,
kas andur töötab.
Kui see ei tööta, laske autot Toyota
volitatud esindajal või mõnel teisel
kvalifitseeritud asjatundjal
parandada.
●Ärge kasutage tagakaitseraua
keskmisel osal vihma tõrjuvaid või
teisi katteid.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 150 Wednesday, July 7, 2021 8:20 AM

151
3
YARIS CROSS Owner's Manual_Europe_M52K60_EE
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
Elektrilise tagaluugi süsteemi saab
muuta, kuvades
universaalänäidikul “Vehicle
Settings” - (4,2-toll
ekraan) või (7-tolline
ekraan). (lk 498)
Süüte väljalülitamisel tagaluugi
muudetud seadeid ei lähtestata.
Algseadete taastamiseks peate need
uuesti universaalnäidiku ekraanil
muutma.
Elektrilise tagaluugiga autode
tagaluugi asendit saab reguleerida.
1 Peatage tagaluuk soovitud
asendis. ( lk 142)
2 Hoidke all elektrilise tagaluugi
lülitit tagaluugil umbes 2
sekundit.
Kui seadistus on tehtud kõlab 4 kordne
helisignaal.
Tagaluugi järgmisel korral avamisel
MÄRKUS
●Ärge parkige autot kohtadest, kus
esemed võivad liikuda ja
tagakaitserauaga kokku puuduga
(rohi või puud).
Kui auto on pargitud kohas, kus
liikuvad esemed võivad auto
alumise keskmise osaga kokku
puutuda (rohi ja puud), võib andur
tööle hakata. Sel juhul puhastage
muutke auto asendit ja kontrollige
andurit. Kui andur ei tööta, võtke
ühendust Toyota volitatud esindaja
või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●Ärge kasutage anduriga jõudu või
seda lööge.
Löögi korral ei pruugi andur enam
korrektselt toimida. Kui andur
järgnevates olukordades ei tööta,
laske autot Toyota volitatud
esindajal või mõnel muul
kvalifitseeritud asjatundjal
kontrollida.
• Andur või selle ümbrus on saanud tugeva löögi.
• Tagakaitseraua alumine keskmine osa on kraabitud või kahjustatud.
●Ärge tagakaitserauda lahti
monteerige.
●Ärge kinnitage midagi
tagakaitseraua külge.
●Ärge tagakaitserauda värvige.
●Kui tagaluugile on kinnitatud
jälgratta raam või muu raske objekt,
eemaldage puutevaba kasutamise
andur. ( lk 151)
Elektrilise tagaluugi
väljalülitamine (elektrilise
tagaluugiga autod)
Tagaluugi avatud asendi
reguleerimine (elektrilise
tagaluugiga autod)
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 151 Wednesday, July 7, 2021 8:20 AM
