2021 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

55
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder
Sicherheitshinweise

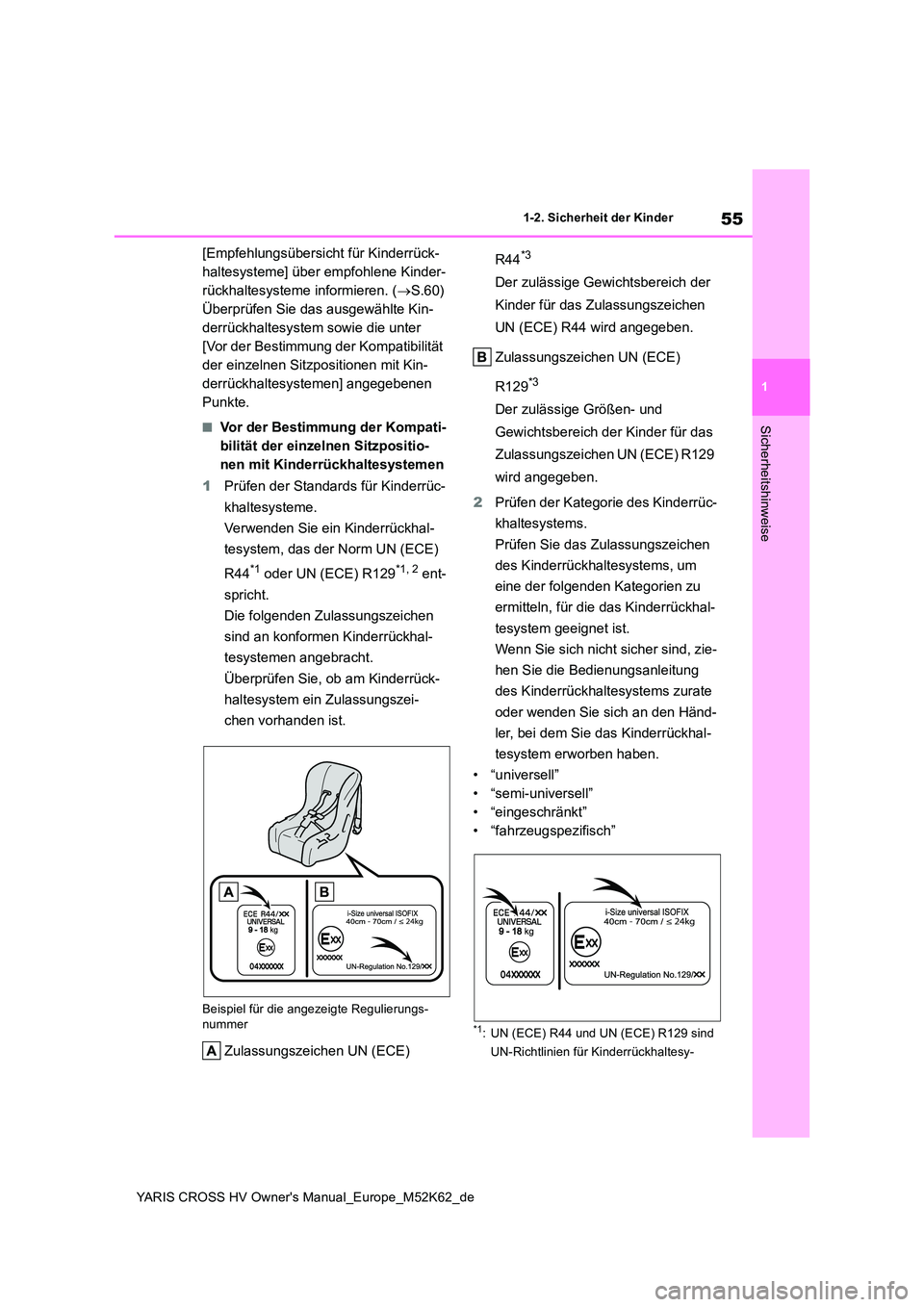

[Empfehlungsübersicht für Kinderrück-
haltesysteme] über empfohlene Kinder-
rückhaltesysteme informieren. ( S.60)
Überprüfen Sie das ausgewählte Kin-
derrückhaltesystem sowie die unter
[Vor der Bestimmung der Kompatibilität
der einzelnen Sitzpositionen mit Kin-
derrückhaltesystemen] angegebenen
Punkte.
■Vor der Bestimmung der Kompati-
bilität der einzelnen Sitzpositio-
nen mit Kinderrückhaltesystemen
1 Prüfen der Standards für Kinderrüc-
khaltesysteme.
Verwenden Sie ein Kinderrückhal-
tesystem, das der Norm UN (ECE)
R44*1 oder UN (ECE) R129*1, 2 ent-
spricht.
Die folgenden Zulassungszeichen
sind an konformen Kinderrückhal-
tesystemen angebracht.
Überprüfen Sie, ob am Kinderrück-
haltesystem ein Zulassungszei-
chen vorhanden ist.
Beispiel für die angezeigte Regulierungs- nummer
Zulassungszeichen UN (ECE)
R44*3
Der zulässige Gewichtsbereich der
Kinder für das Zulassungszeichen
UN (ECE) R44 wird angegeben.
Zulassungszeichen UN (ECE)
R129*3
Der zulässige Größen- und
Gewichtsbereich der Kinder für das
Zulassungszeichen UN (ECE) R129
wird angegeben.
2 Prüfen der Kategorie des Kinderrüc-
khaltesystems.
Prüfen Sie das Zulassungszeichen
des Kinderrückhaltesystems, um
eine der folgenden Kategorien zu
ermitteln, für die das Kinderrückhal-
tesystem geeignet ist.
Wenn Sie sich nicht sicher sind, zie-
hen Sie die Bedienungsanleitung
des Kinderrückhaltesystems zurate
oder wenden Sie sich an den Händ-
ler, bei dem Sie das Kinderrückhal-
tesystem erworben haben.
• “universell”
• “semi-universell”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: UN (ECE) R44 und UN (ECE) R129 sind
UN-Richtlinien für Kinderrückhaltesy-

56
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder
steme.
*2: Die in der Tabelle genannten Kinderrück-
haltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
*3: Das angezeigte Zeichen kann in Abhän-
gigkeit vom Produkt variieren.
■Kompatibilität der einzelnen Sitz-
positionen mit Kinderrückhaltesy-
stemen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Deaktivierung des Beifahrer-Air-
bags.
Aktivierung des Beifahrer-Airbags.
Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem
auf dem Beifahrersitz, wenn der
manuelle Airbag-Ein/Aus-Schalter
eingeschaltet ist. Geeignet für die Kategorie “univer-
sell” von Kinderrückhaltesystemen,
die mit dem Sitzgurt befestigt wer-
den. Geeignet für nach vorne gerichtete
Kinderrückhaltesysteme der Kate-
gorie “universell”, die mit dem
Sicherheitsgurt befestigt werden.
Geeignet für empfohlene Kinder-
rückhaltesysteme, die in der Emp-
fehlungsübersicht für
Kinderrückhaltesysteme ( S.60)
aufgeführt sind.

57
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder
Sicherheitshinweise

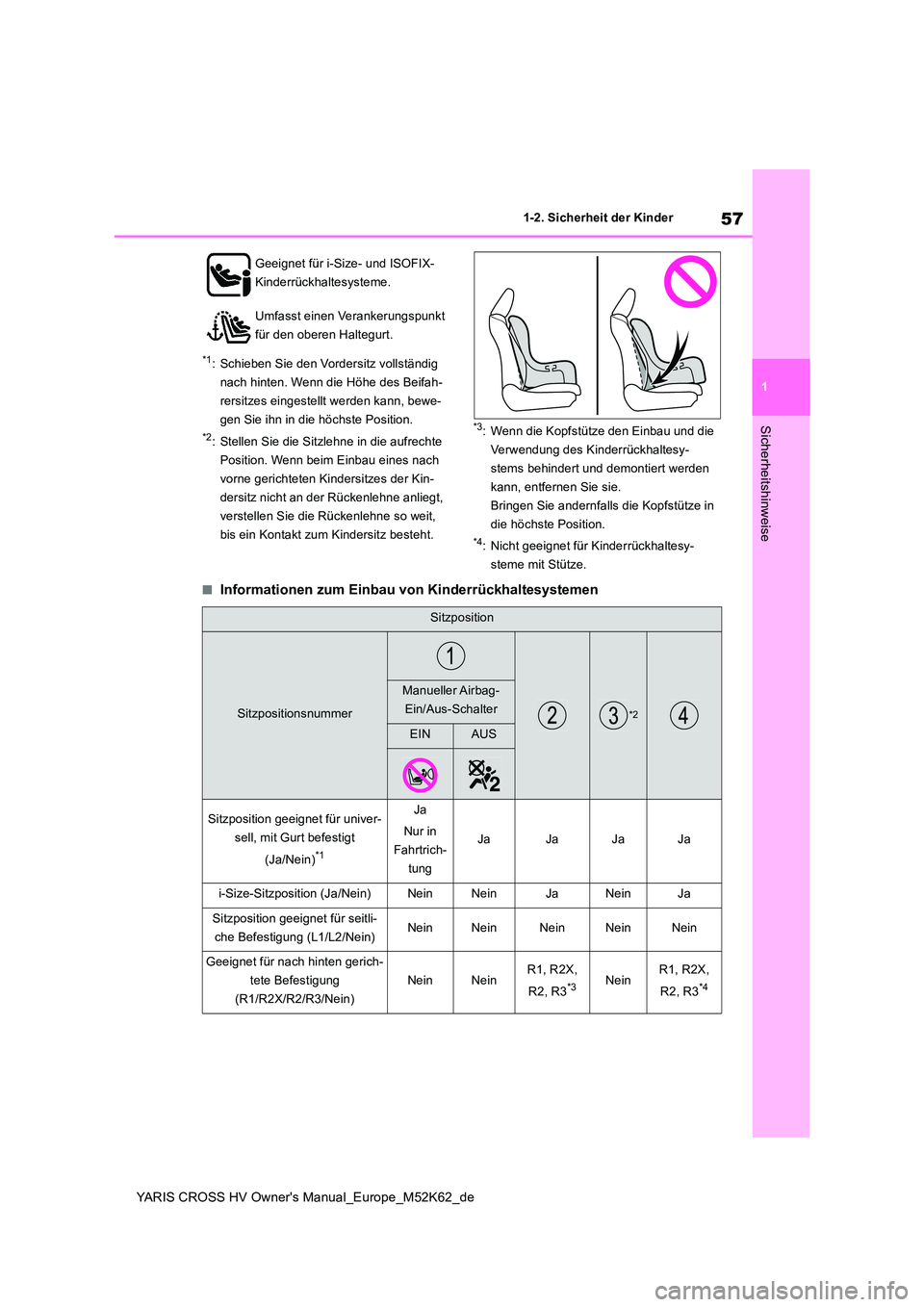

*1: Schieben Sie den Vordersitz vollständig
nach hinten. Wenn die Höhe des Beifah-
rersitzes eingestellt werden kann, bewe-
gen Sie ihn in die höchste Position.
*2: Stellen Sie die Sitzlehne in die aufrechte
Position. Wenn beim Einbau eines nach
vorne gerichteten Kindersitzes der Kin-
dersitz nicht an der Rückenlehne anliegt,
verstellen Sie die Rückenlehne so weit,
bis ein Kontakt zum Kindersitz besteht.
*3: Wenn die Kopfstütze den Einbau und die
Verwendung des Kinderrückhaltesy-
stems behindert und demontiert werden
kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in
die höchste Position.
*4: Nicht geeignet für Kinderrückhaltesy-
steme mit Stütze.
■Informationen zum Einbau von Kinderrückhaltesystemen
Geeignet für i-Size- und ISOFIX-
Kinderrückhaltesysteme.
Umfasst einen Verankerungspunkt
für den oberen Haltegurt.
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS
Sitzposition geeignet für univer-
sell, mit Gurt befestigt
(Ja/Nein)*1
Ja
Nur in
Fahrtrich-
tung
JaJaJaJa
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Sitzposition geeignet für seitli-
che Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignet für nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2, R3*3NeinR1, R2X,
R2, R3*4

58
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder

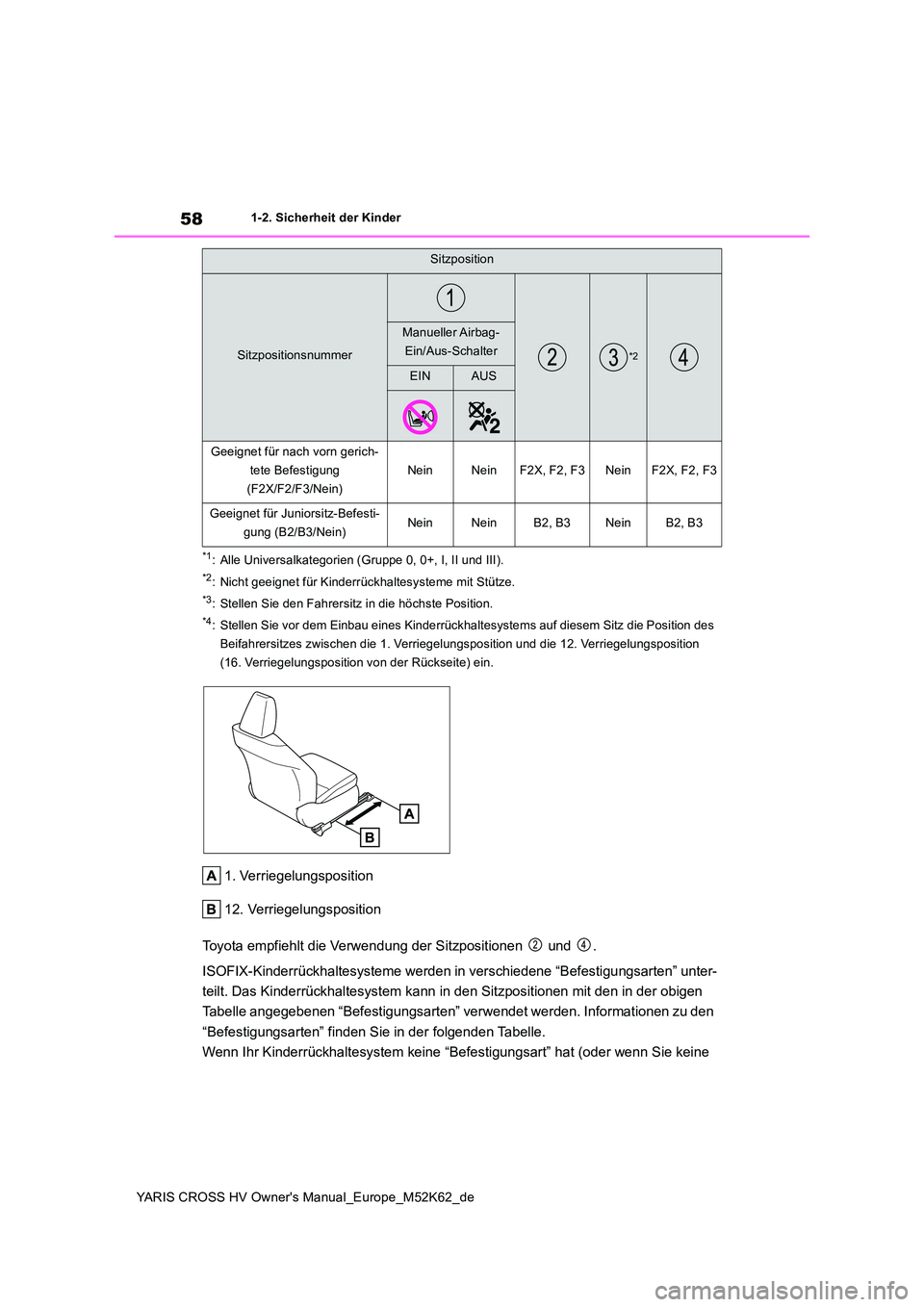

*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
*2: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.
*3: Stellen Sie den Fahrersitz in die höchste Position.
*4: Stellen Sie vor dem Einbau eines Kinderrückhaltesystems auf diesem Sitz die Position des
Beifahrersitzes zwischen die 1. Verriegelungsposition und die 1 2. Verriegelungsposition
(16. Verriegelungsposition von der Rückseite) ein.
1. Verriegelungsposition
12. Verriegelungsposition
Toyota empfiehlt die Verwendung der Sitzpositionen und .
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigu ngsarten” unter-
teilt. Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen
Tabelle angegebenen “Befestigungsarten” verwendet werden. Infor mationen zu den
“Befestigungsarten” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “Befestigungsart” hat (ode r wenn Sie keine
Geeignet für nach vorn gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignet für Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS

59
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder
Sicherheitshinweise

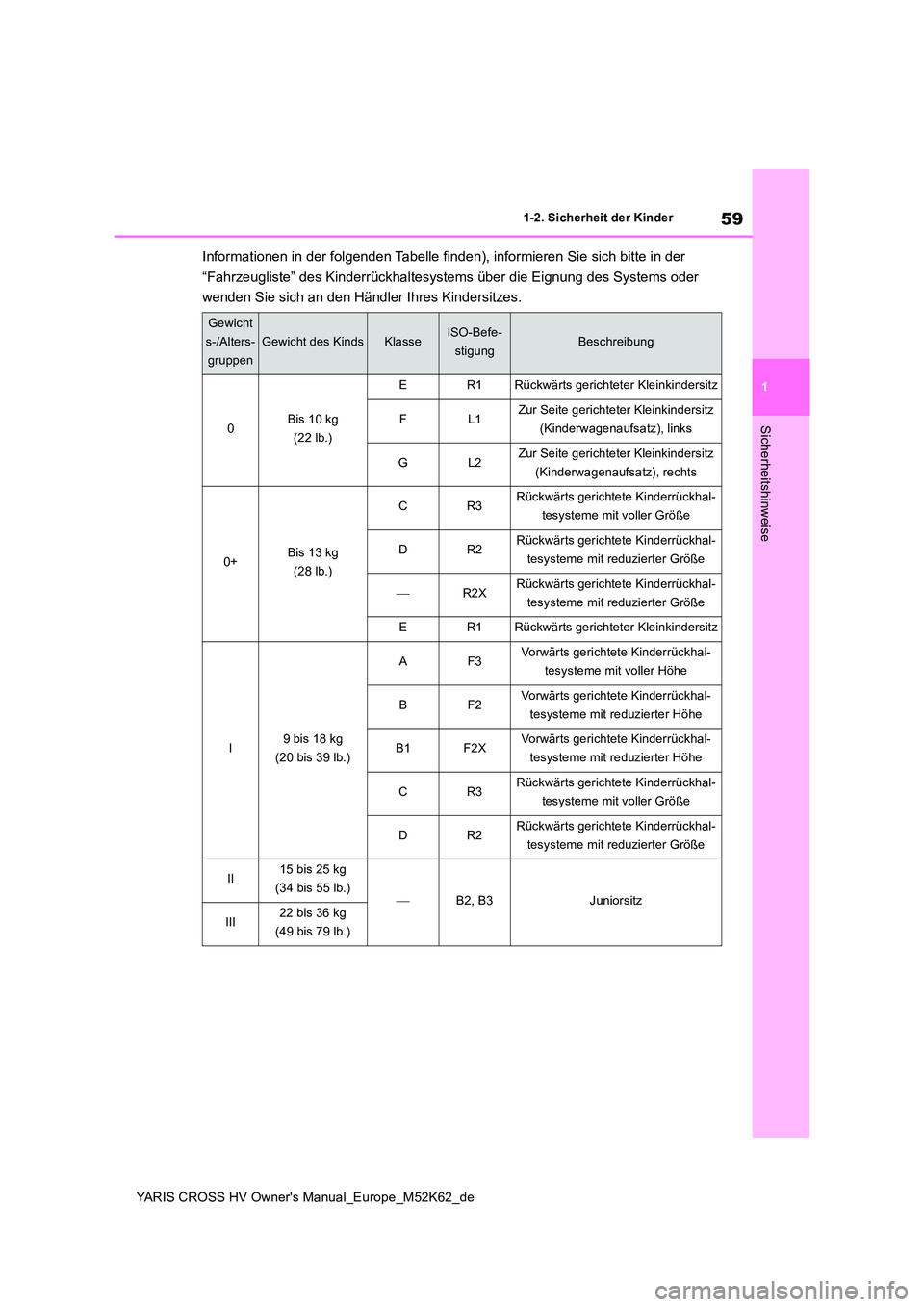

Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in der
“Fahrzeugliste” des Kinderrückhaltesystems über die Eignung des Systems oder
wenden Sie sich an den Händler Ihres Kindersitzes.
Gewicht
s-/Alters-
gruppen
Gewicht des KindsKlasseISO-Befe-
stigungBeschreibung
0Bis 10 kg
(22 lb.)
ER1Rückwärts gerichteter Kleinkindersitz
FL1Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), links
GL2Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), rechts
0+Bis 13 kg
(28 lb.)
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
R2XRückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
ER1Rückwärts gerichteter Kleinkindersitz
I9 bis 18 kg
(20 bis 39 lb.)
AF3Vorwärts gerichtete Kinderrückhal-
tesysteme mit voller Höhe
BF2Vorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
B1F2XVorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
II15 bis 25 kg
(34 bis 55 lb.)B2, B3Juniorsitz
III22 bis 36 kg
(49 bis 79 lb.)

60
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder

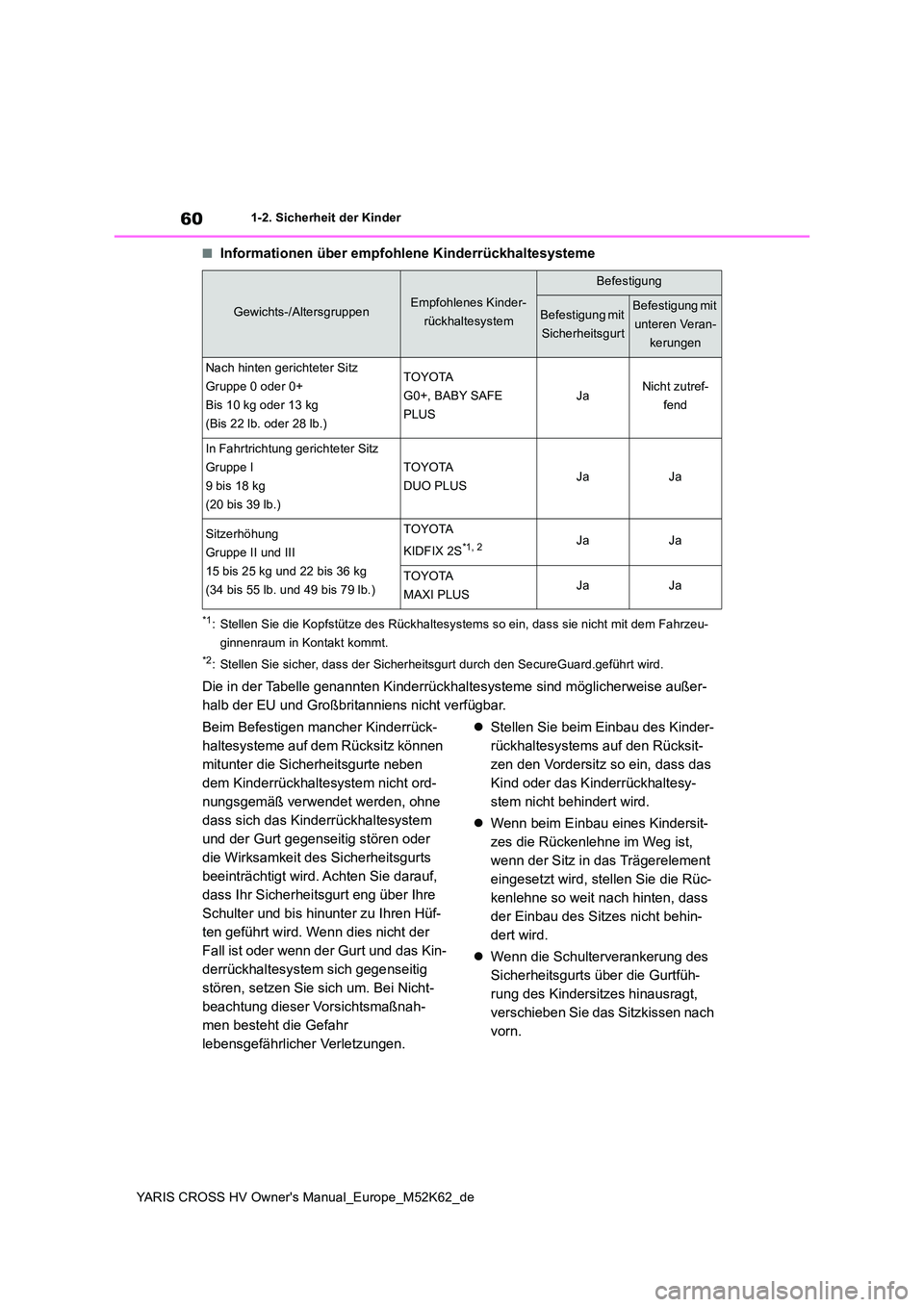

■Informationen über empfohlene Kinderrückhaltesysteme
*1: Stellen Sie die Kopfstütze des Rückhaltesystems so ein, dass sie nicht mit dem Fahrzeu-
ginnenraum in Kontakt kommt.
*2: Stellen Sie sicher, dass der Sicherheitsgurt durch den SecureG uard.geführt wird.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU und Großbritanniens nicht verfügbar.
Beim Befestigen mancher Kinderrück-
haltesysteme auf dem Rücksitz können
mitunter die Sicherheitsgurte neben
dem Kinderrückhaltesystem nicht ord-
nungsgemäß verwendet werden, ohne
dass sich das Kinderrückhaltesystem
und der Gurt gegenseitig stören oder
die Wirksamkeit des Sicherheitsgurts
beeinträchtigt wird. Achten Sie darauf,
dass Ihr Sicherheitsgurt eng über Ihre
Schulter und bis hinunter zu Ihren Hüf-
ten geführt wird. Wenn dies nicht der
Fall ist oder wenn der Gurt und das Kin-
derrückhaltesystem sich gegenseitig
stören, setzen Sie sich um. Bei Nicht-
beachtung dieser Vorsichtsmaßnah-
men besteht die Gefahr
lebensgefährlicher Verletzungen.
 Stellen Sie beim Einbau des Kinder-
rückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das
Kind oder das Kinderrückhaltesy-
stem nicht behindert wird.
 Wenn beim Einbau eines Kindersit-
zes die Rückenlehne im Weg ist,
wenn der Sitz in das Trägerelement
eingesetzt wird, stellen Sie die Rüc-
kenlehne so weit nach hinten, dass
der Einbau des Sitzes nicht behin-
dert wird.
 Wenn die Schulterverankerung des
Sicherheitsgurts über die Gurtfüh-
rung des Kindersitzes hinausragt,
v er s ch i eb e n S i e d as S it z ki ss en na ch
vorn.
Gewichts-/AltersgruppenEmpfohlenes Kinder-
rückhaltesystem
Befestigung
Befestigung mit
Sicherheitsgurt
Befestigung mit
unteren Veran-
kerungen
Nach hinten gerichteter Sitz
Gruppe 0 oder 0+
Bis 10 kg oder 13 kg
(Bis 22 lb. oder 28 lb.)
TOYOTA
G0+, BABY SAFE
PLUS
JaNicht zutref-
fend
In Fahrtrichtung gerichteter Sitz
Gruppe I
9 bis 18 kg
(20 bis 39 lb.)
TOYOTA
DUO PLUSJaJa
Sitzerhöhung
Gruppe II und III
15 bis 25 kg und 22 bis 36 kg
(34 bis 55 lb. und 49 bis 79 lb.)
TOYOTA
KIDFIX 2S*1, 2JaJa
TOYOTA
MAXI PLUSJaJa

61
1
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder

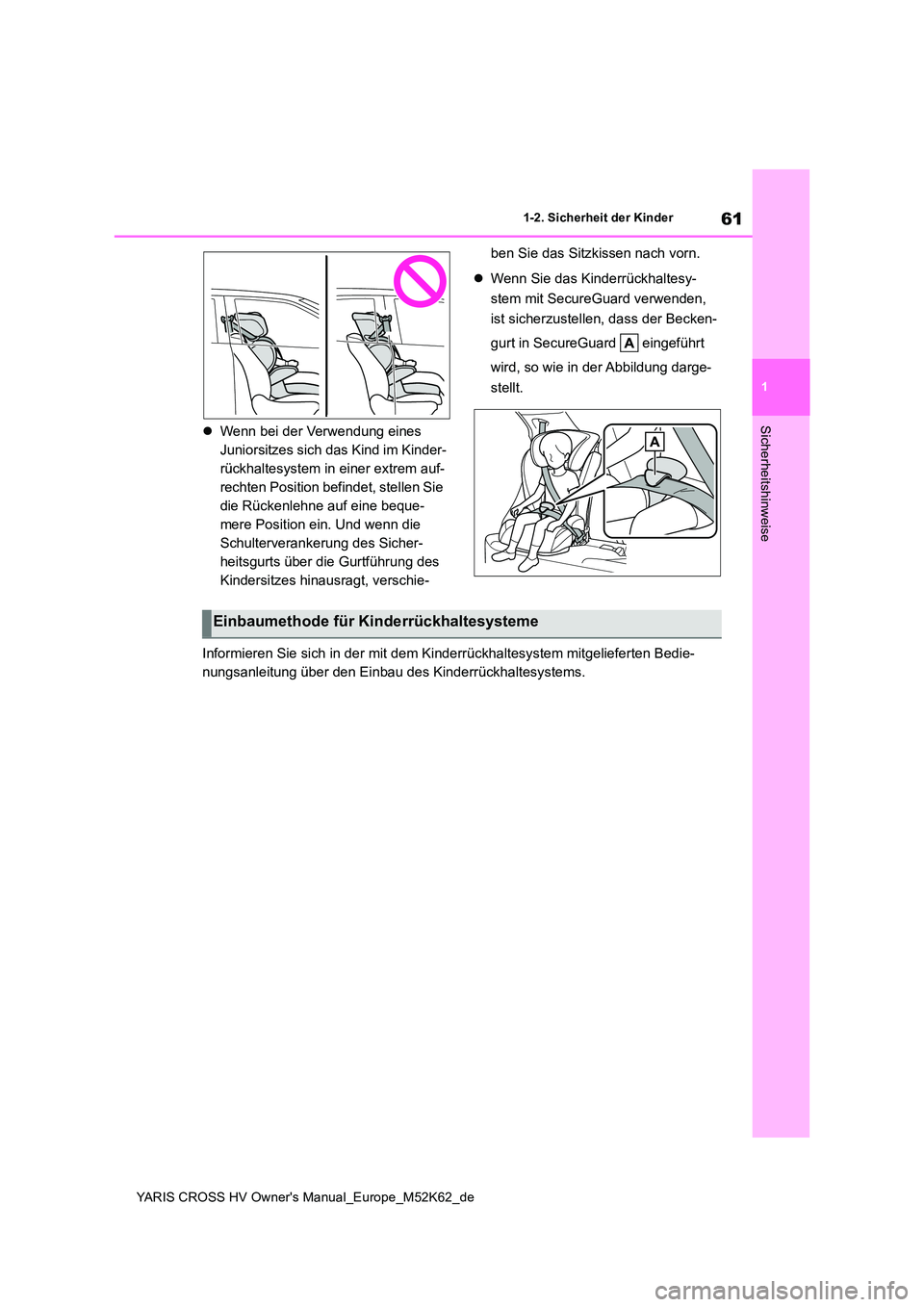

SicherheitshinweiseWenn bei der Verwendung eines
Juniorsitzes sich das Kind im Kinder-
rückhaltesystem in einer extrem auf-
rechten Position befindet, stellen Sie
die Rückenlehne auf eine beque-
mere Position ein. Und wenn die
Schulterverankerung des Sicher-
heitsgurts über die Gurtführung des
Kindersitzes hinausragt, verschie-
ben Sie das Sitzkissen nach vorn.
 Wenn Sie das Kinderrückhaltesy-
stem mit SecureGuard verwenden,
ist sicherzustellen, dass der Becken-
gurt in SecureGuard eingeführt
wird, so wie in der Abbildung darge-
stellt.
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitge lieferten Bedie-
nungsanleitung über den Einbau des Kinderrückhaltesystems.
Einbaumethode für Kinderrückhaltesysteme

62
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
1-2. Sicherheit der Kinder

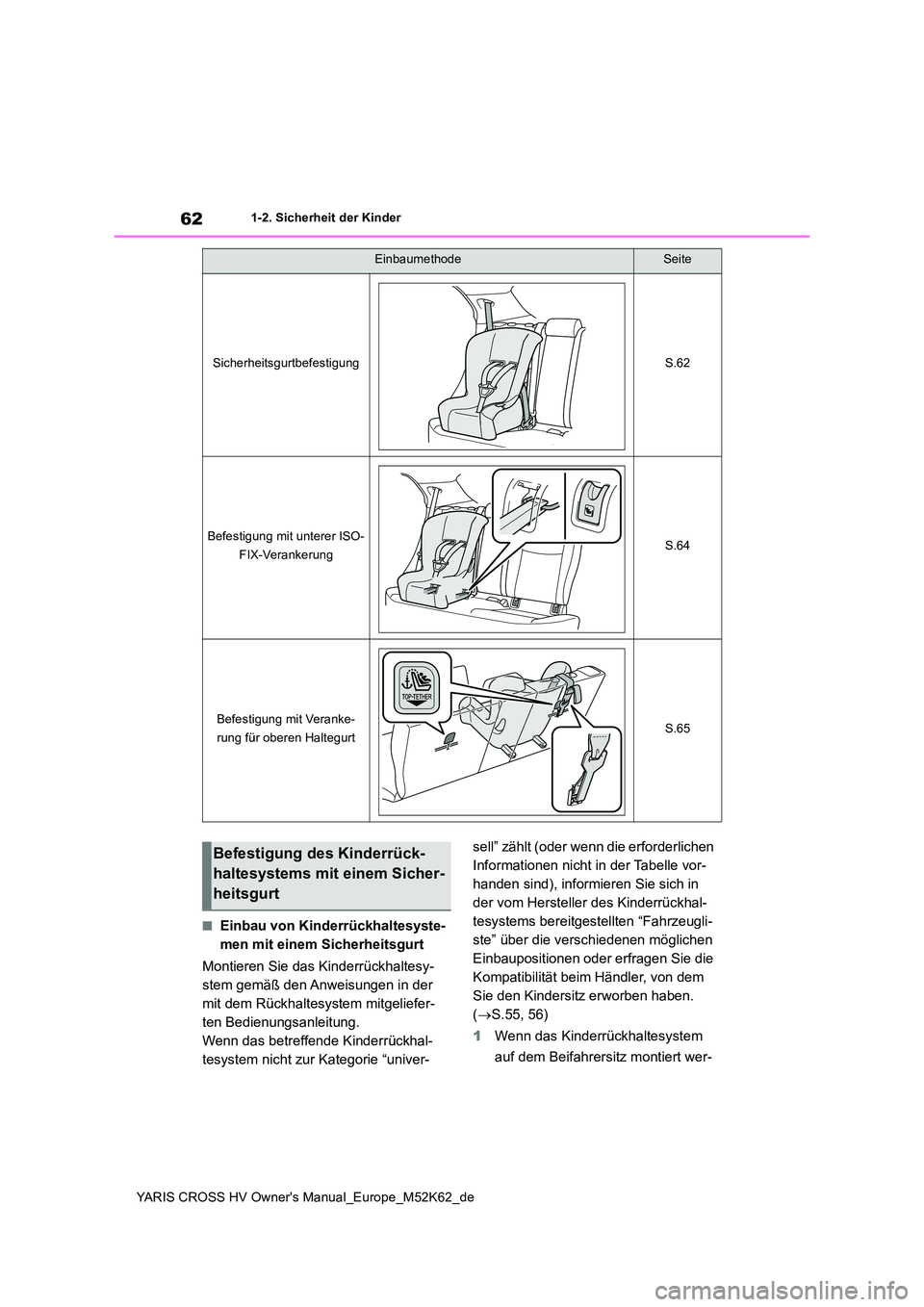

■Einbau von Kinderrückhaltesyste-
men mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.55, 56)
1 Wenn das Kinderrückhaltesystem
auf dem Beifahrersitz montiert wer-
EinbaumethodeSeite
SicherheitsgurtbefestigungS.62
Befestigung mit unterer ISO-
FIX-VerankerungS.64
Befestigung mit Veranke-
rung für oberen HaltegurtS.65
Befestigung des Kinderrück-
haltesystems mit einem Sicher-
heitsgurt
