2021 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

287
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

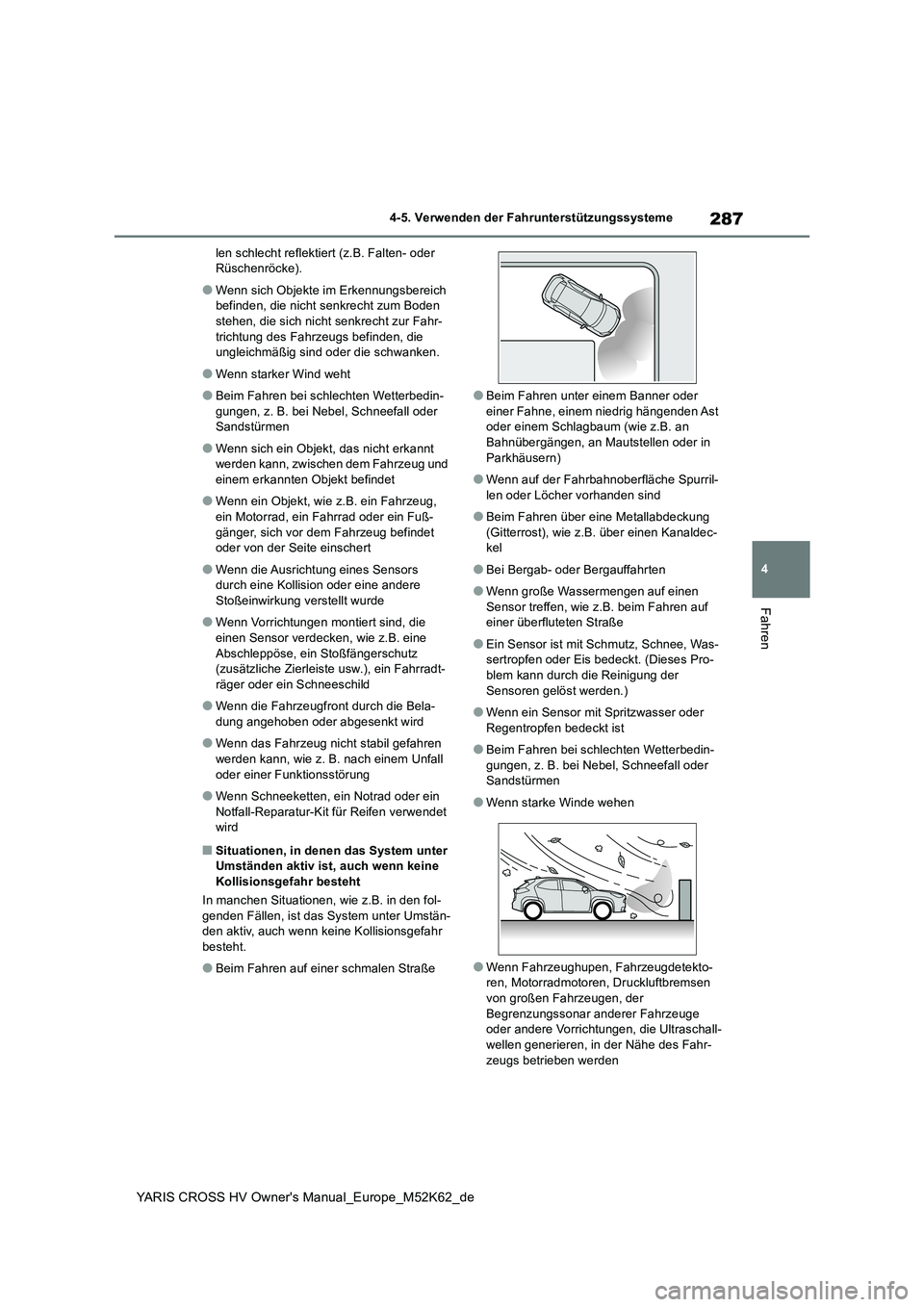

len schlecht reflektiert (z.B. Falten- oder Rüschenröcke).
●Wenn sich Objekte im Erkennungsbereich befinden, die nicht senkrecht zum Boden stehen, die sich nicht senkrecht zur Fahr-
trichtung des Fahrzeugs befinden, die ungleichmäßig sind oder die schwanken.
●Wenn starker Wind weht
●Beim Fahren bei schlechten Wetterbedin-
gungen, z. B. bei Nebel, Schneefall oder Sandstürmen
●Wenn sich ein Objekt, das nicht erkannt werden kann, zwischen dem Fahrzeug und einem erkannten Objekt befindet
●Wenn ein Objekt, wie z.B. ein Fahrzeug, ein Motorrad, ein Fahrrad oder ein Fuß-
gänger, sich vor dem Fahrzeug befindet oder von der Seite einschert
●Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine
Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradt-räger oder ein Schneeschild
●Wenn die Fahrzeugfront durch die Bela-dung angehoben oder abgesenkt wird
●Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall
oder einer Funktionsstörung
●Wenn Schneeketten, ein Notrad oder ein
Notfall-Reparatur-Kit für Reifen verwendet wird
■Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine
Kollisionsgefahr besteht
In manchen Situationen, wie z.B. in den fol- genden Fällen, ist das System unter Umstän-den aktiv, auch wenn keine Kollisionsgefahr
besteht.
●Beim Fahren auf einer schmalen Straße
●Beim Fahren unter einem Banner oder einer Fahne, einem niedrig hängenden Ast oder einem Schlagbaum (wie z.B. an
Bahnübergängen, an Mautstellen oder in Parkhäusern)
●Wenn auf der Fahrbahnoberfläche Spurril-len oder Löcher vorhanden sind
●Beim Fahren über eine Metallabdeckung (Gitterrost), wie z.B. über einen Kanaldec-kel
●Bei Bergab- oder Bergauffahrten
●Wenn große Wassermengen auf einen Sensor treffen, wie z.B. beim Fahren auf einer überfluteten Straße
●Ein Sensor ist mit Schmutz, Schnee, Was-sertropfen oder Eis bedeckt. (Dieses Pro-
blem kann durch die Reinigung der Sensoren gelöst werden.)
●Wenn ein Sensor mit Spritzwasser oder Regentropfen bedeckt ist
●Beim Fahren bei schlechten Wetterbedin-gungen, z. B. bei Nebel, Schneefall oder Sandstürmen
●Wenn starke Winde wehen
●Wenn Fahrzeughupen, Fahrzeugdetekto-ren, Motorradmotoren, Druckluftbremsen von großen Fahrzeugen, der
Begrenzungssonar anderer Fahrzeuge oder andere Vorrichtungen, die Ultraschall-wellen generieren, in der Nähe des Fahr-
zeugs betrieben werden

288
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
●Wenn die Fahrzeugfront durch die Bela- dung angehoben oder abgesenkt wird
●Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
●Wenn sich das Fahrzeug einem hohen oder gewölbten Bordstein nähert
●Beim engen Vorbeifahren an Pfeilern (H-förmige Stahlträger usw.) in Parkhäusern,
auf Baustellen usw.
●Wenn das Fahrzeug nicht stabil gefahren
werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
●Auf einer extrem holprigen Straße, an Stei-gungen, auf Kies oder auf Gras
●Wenn Schneeketten, ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird

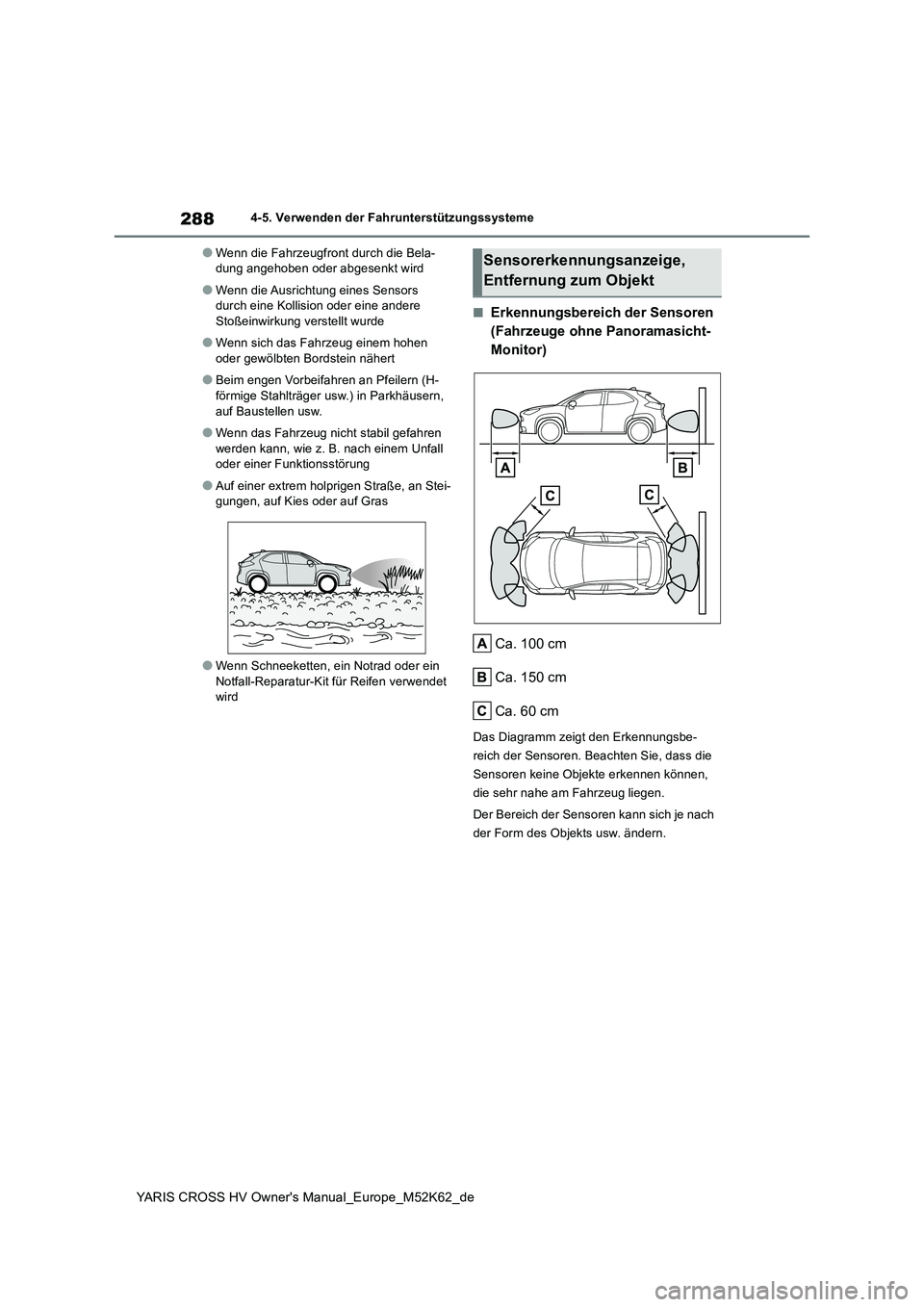

■Erkennungsbereich der Sensoren
(Fahrzeuge ohne Panoramasicht-
Monitor)
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Das Diagramm zeigt den Erkennungsbe-
reich der Sensoren. Beachten Sie, dass die
Sensoren keine Objekte erkennen können,
die sehr nahe am Fahrzeug liegen.
Der Bereich der Sensoren kann sich je nach
der Form des Objekts usw. ändern.
Sensorerkennungsanzeige,
Entfernung zum Objekt

289
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

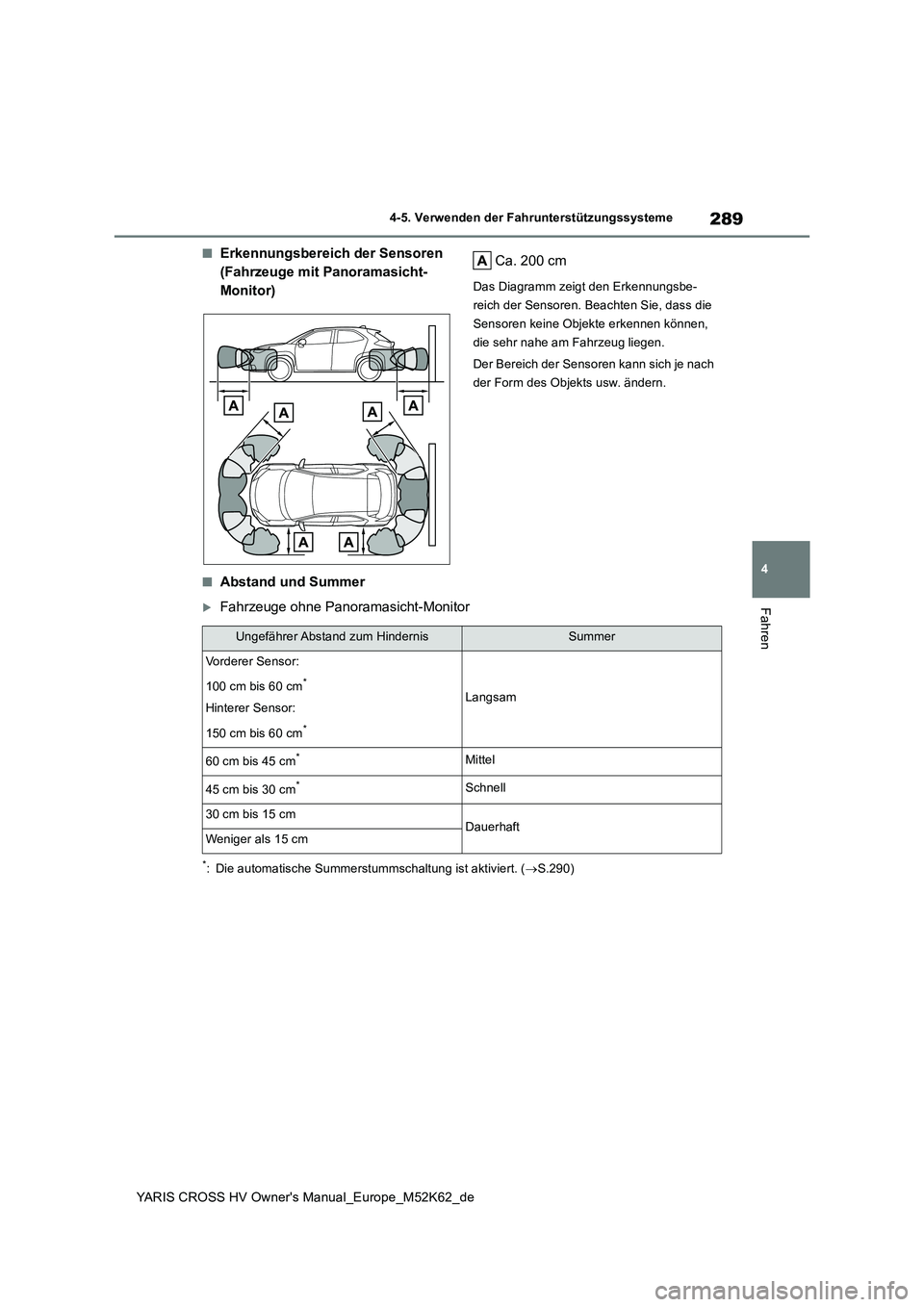

■Erkennungsbereich der Sensoren
(Fahrzeuge mit Panoramasicht-
Monitor)
Ca. 200 cm
Das Diagramm zeigt den Erkennungsbe-
reich der Sensoren. Beachten Sie, dass die
Sensoren keine Objekte erkennen können,
die sehr nahe am Fahrzeug liegen.
Der Bereich der Sensoren kann sich je nach
der Form des Objekts usw. ändern.
■Abstand und Summer
Fahrzeuge ohne Panoramasicht-Monitor
*: Die automatische Summerstummschaltung ist aktiviert. ( S.290)
Ungefährer Abstand zum HindernisSummer
Vorderer Sensor:
100 cm bis 60 cm*
Hinterer Sensor:
150 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

290
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahrzeuge mit Panoramasicht-Monitor
*: Die automatische Summerstummschaltung ist aktiviert. (S.290)
■Summerbetrieb und Entfernung
zu einem Objekt
Ein Summer ertönt, wenn der Sensor in
Betrieb ist.
 Der Summer piept schneller, wenn
sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug
dem Objekt bis auf ca. 30 cm genä-
hert hat, ertönt der Summer dauer-
haft.
 Wenn 2 oder mehr Sensoren gleich-
zeitig ein statisches Objekte erken-
nen, ertönt der Summer für das
Objekt, zu dem der Abstand am
geringsten ist.
 Auch wenn die Sensoren arbeiten,
wird der Summer in manchen Situa-
tionen stummgeschaltet. (Automati-
sche Summerstummschaltung)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Anzeigenregelschalter.
( S.109, 116)
1 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
Ungefährer Abstand zum HindernisSummer
Vorderer Mittelsensor:
200 cm bis 100 cm
Hinterer Mittelsensor:
200 cm bis 150 cm
Seitensensor:
200 cm bis 115 cm
Ecksensor:
200 cm bis 60 cm
Kein Summton (nur Anzeige)
Vorderer Mittelsensor:
100 cm bis 60 cm*
Hinterer Mittelsensor:
150 cm bis 60 cm*
Seitensensor:
115 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

291
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
oder / (7-Zoll-Display), um
auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
auszuwählen. Halten Sie
anschließend gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3 gewechselt.
■Stummschalten eines Summers
Wenn ein Objekt erkannt wird, wird in
der Multi-Informationsanzeige eine
Stummschaltungstaste angezeigt.
Drücken Sie zum Stummschalten des
Summers auf .
Die Summer für den Toyota Einpark-
hilfe-Sensor und die RCTA-Funktion (je
nach Ausstattung) werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch aufgeho-
ben:
 Wenn die Stellung des Schalthebels
geändert wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn eine Störung an einem Sensor
vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
 Wenn die Bedienfunktion manuell
deaktiviert wird.
 Wenn der Startschalter ausgeschal-
tet ist.

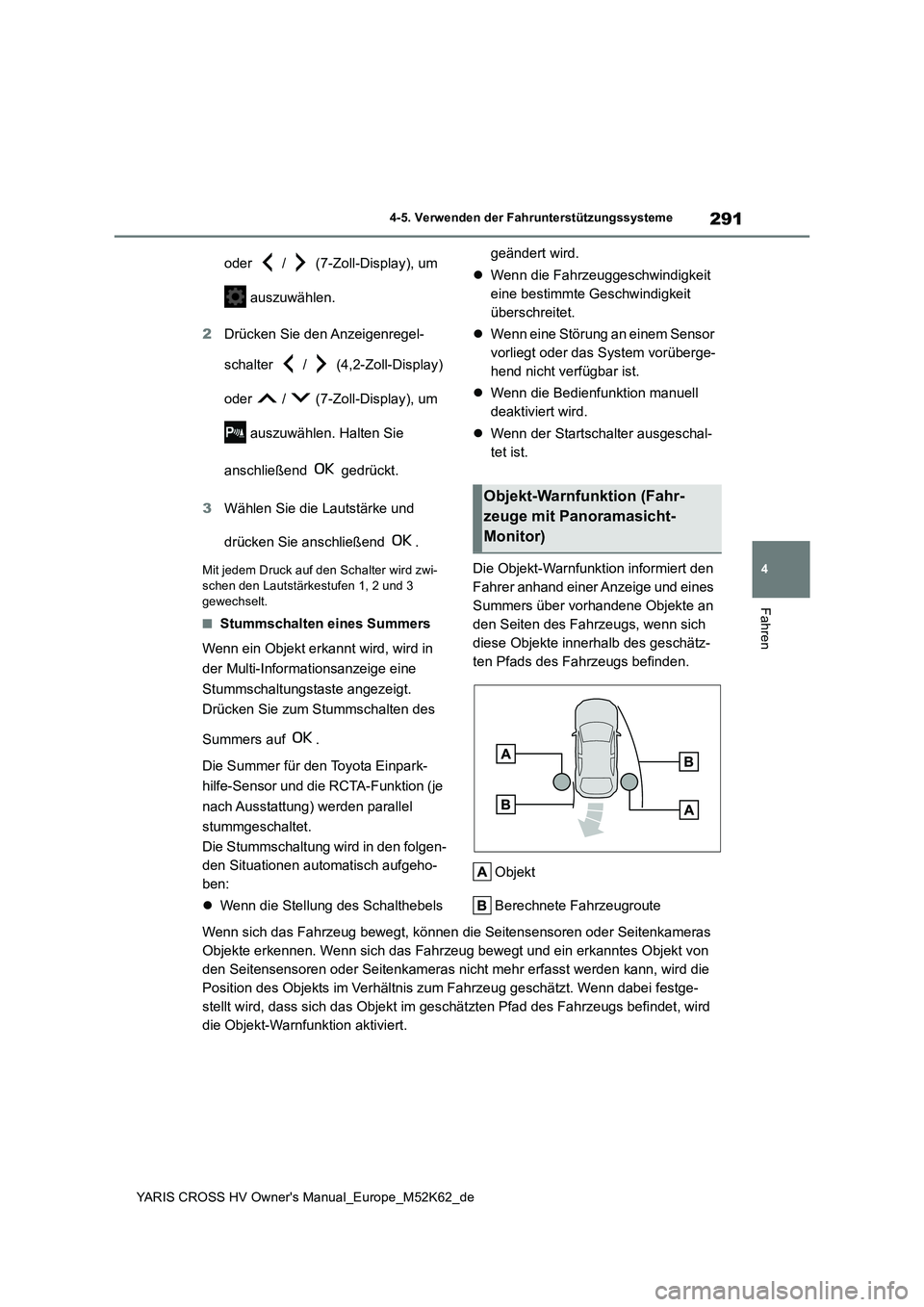

Die Objekt-Warnfunktion informiert den
Fahrer anhand einer Anzeige und eines
Summers über vorhandene Objekte an
den Seiten des Fahrzeugs, wenn sich
diese Objekte innerhalb des geschätz-
ten Pfads des Fahrzeugs befinden.
Objekt
Berechnete Fahrzeugroute
Wenn sich das Fahrzeug bewegt, können die Seitensensoren oder S eitenkameras
Objekte erkennen. Wenn sich das Fahrzeug bewegt und ein erkannt es Objekt von
den Seitensensoren oder Seitenkameras nicht mehr erfasst werden kann, wird die
Position des Objekts im Verhältnis zum Fahrzeug geschätzt. Wenn dabei festge-
stellt wird, dass sich das Objekt im geschätzten Pfad des Fahrz eugs befindet, wird
die Objekt-Warnfunktion aktiviert.
Objekt-Warnfunktion (Fahr-
zeuge mit Panoramasicht-
Monitor)

292
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme

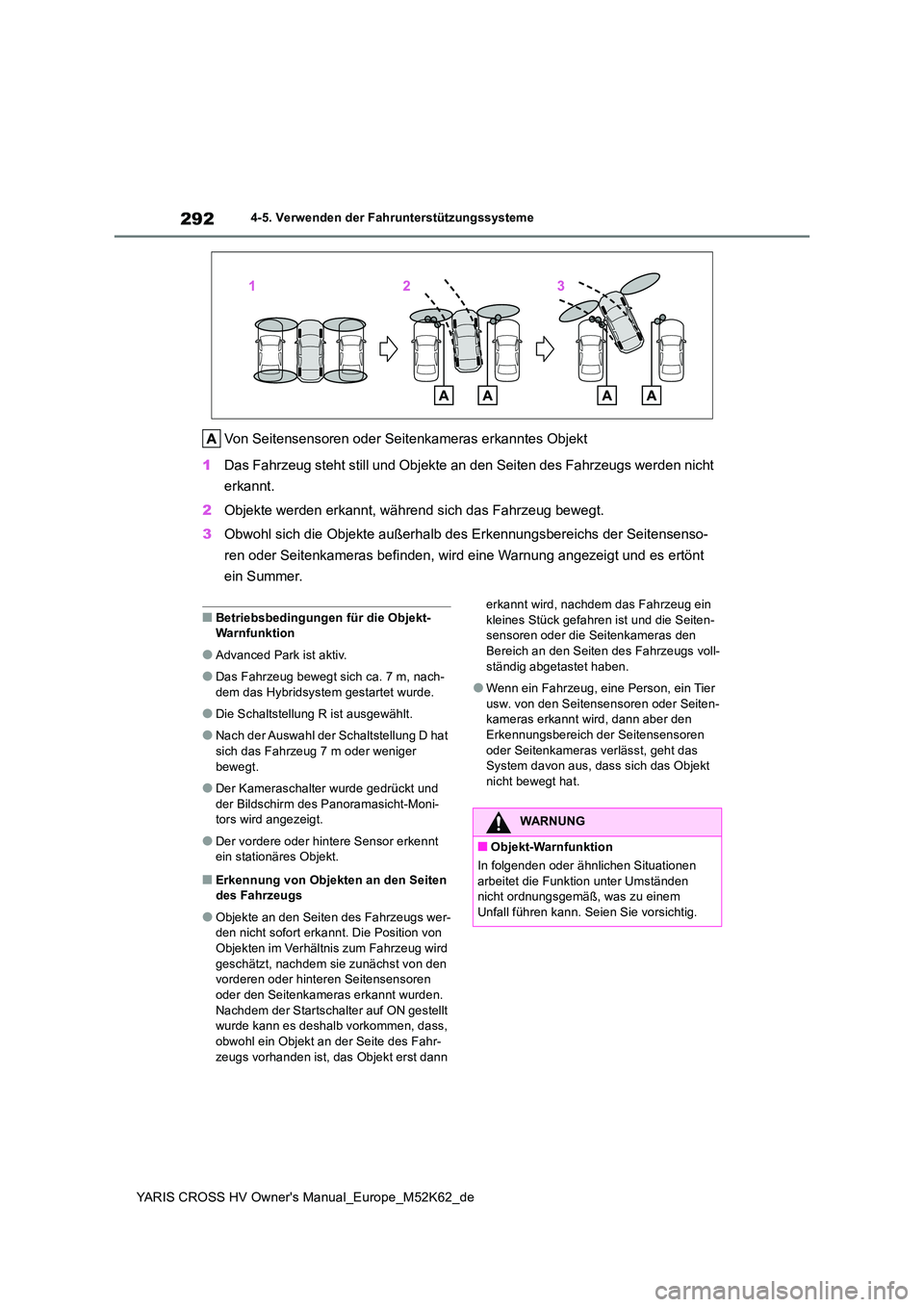

Von Seitensensoren oder Seitenkameras erkanntes Objekt
1 Das Fahrzeug steht still und Objekte an den Seiten des Fahrzeugs werden nicht
erkannt.
2 Objekte werden erkannt, während sich das Fahrzeug bewegt.
3 Obwohl sich die Objekte außerhalb des Erkennungsbereichs der Seitensenso-
ren oder Seitenkameras befinden, wird eine Warnung angezeigt un d es ertönt
ein Summer.
■Betriebsbedingungen für die Objekt- Warnfunktion
●Advanced Park ist aktiv.
●Das Fahrzeug bewegt sich ca. 7 m, nach-
dem das Hybridsystem gestartet wurde.
●Die Schaltstellung R ist ausgewählt.
●Nach der Auswahl der Schaltstellung D hat sich das Fahrzeug 7 m oder weniger
bewegt.
●Der Kameraschalter wurde gedrückt und
der Bildschirm des Panoramasicht-Moni- tors wird angezeigt.
●Der vordere oder hintere Sensor erkennt ein stationäres Objekt.
■Erkennung von Objekten an den Seiten des Fahrzeugs
●Objekte an den Seiten des Fahrzeugs wer-den nicht sofort erkannt. Die Position von
Objekten im Verhältnis zum Fahrzeug wird geschätzt, nachdem sie zunächst von den vorderen oder hinteren Seitensensoren
oder den Seitenkameras erkannt wurden. Nachdem der Startschalter auf ON gestellt wurde kann es deshalb vorkommen, dass,
obwohl ein Objekt an der Seite des Fahr- zeugs vorhanden ist, das Objekt erst dann
erkannt wird, nachdem das Fahrzeug ein kleines Stück gefahren ist und die Seiten-sensoren oder die Seitenkameras den
Bereich an den Seiten des Fahrzeugs voll- ständig abgetastet haben.
●Wenn ein Fahrzeug, eine Person, ein Tier usw. von den Seitensensoren oder Seiten-kameras erkannt wird, dann aber den
Erkennungsbereich der Seitensensoren oder Seitenkameras verlässt, geht das System davon aus, dass sich das Objekt
nicht bewegt hat.
WARNUNG
■Objekt-Warnfunktion
In folgenden oder ähnlichen Situationen
arbeitet die Funktion unter Umständen nicht ordnungsgemäß, was zu einem Unfall führen kann. Seien Sie vorsichtig.

293
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
WARNUNG

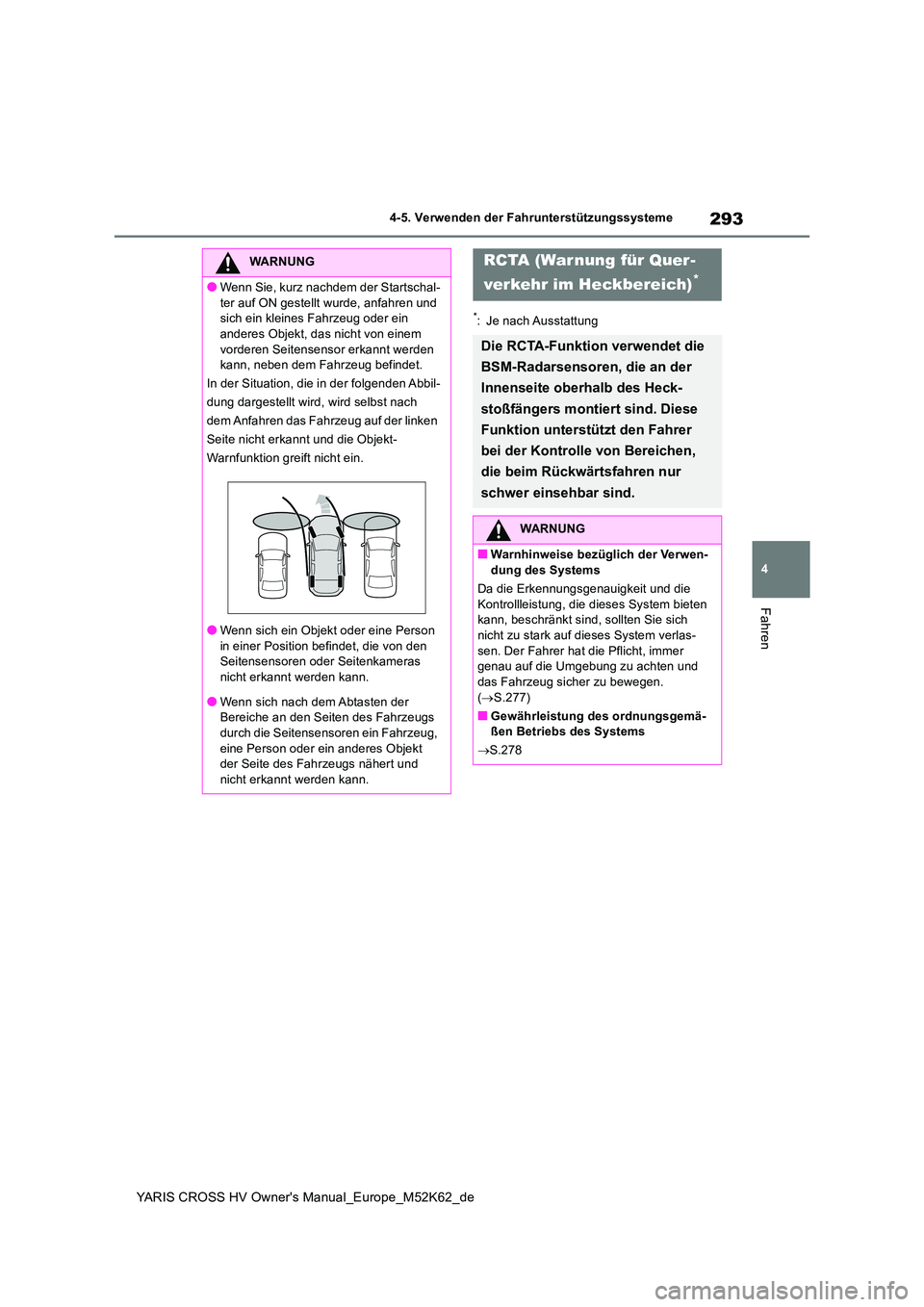

●Wenn Sie, kurz nachdem der Startschal-
ter auf ON gestellt wurde, anfahren und sich ein kleines Fahrzeug oder ein anderes Objekt, das nicht von einem
vorderen Seitensensor erkannt werden kann, neben dem Fahrzeug befindet.
In der Situation, die in der folgenden Abbil-
dung dargestellt wird, wird selbst nach
dem Anfahren das Fahrzeug auf der linken
Seite nicht erkannt und die Objekt-
Warnfunktion greift nicht ein.
●Wenn sich ein Objekt oder eine Person
in einer Position befindet, die von den Seitensensoren oder Seitenkameras nicht erkannt werden kann.
●Wenn sich nach dem Abtasten der Bereiche an den Seiten des Fahrzeugs
durch die Seitensensoren ein Fahrzeug, eine Person oder ein anderes Objekt der Seite des Fahrzeugs nähert und
nicht erkannt werden kann.
RCTA (Warnung für Quer-
verkehr im Heckbereich)*
Die RCTA-Funktion verwendet die
BSM-Radarsensoren, die an der
Innenseite oberhalb des Heck-
stoßfängers montiert sind. Diese
Funktion unterstützt den Fahrer
bei der Kontrolle von Bereichen,
die beim Rückwärtsfahren nur
schwer einsehbar sind.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich
nicht zu stark auf dieses System verlas- sen. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und
das Fahrzeug sicher zu bewegen. ( S.277)
■Gewährleistung des ordnungsgemä- ßen Betriebs des Systems
 S.278

294
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme

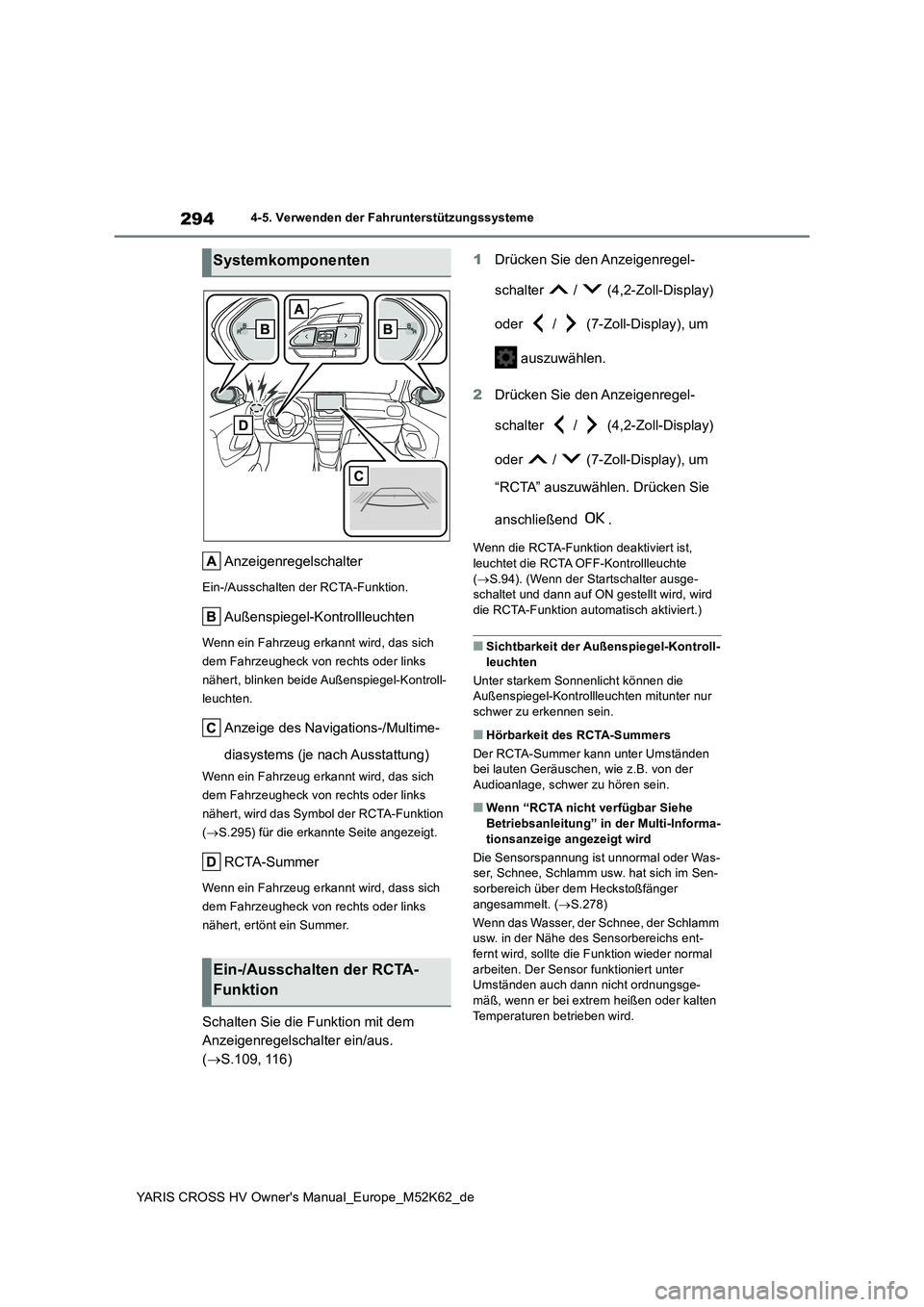

Anzeigenregelschalter
Ein-/Ausschalten der RCTA-Funktion.
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug erkannt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, blinken beide Außenspiegel-Kontroll-
leuchten.
Anzeige des Navigations-/Multime-
diasystems (je nach Ausstattung)
Wenn ein Fahrzeug erka nnt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, wird das Symbol der RCTA-Funktion
( S.295) für die erkannte Seite angezeigt.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, dass sich
dem Fahrzeugheck von rechts oder links
nähert, ertönt ein Summer.
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
( S.109, 116)
1 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
“RCTA” auszuwählen. Drücken Sie
anschließend .
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte ( S.94). (Wenn der Startschalter ausge- schaltet und dann auf ON gestellt wird, wird
die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur
schwer zu erkennen sein.
■Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann unter Umständen bei lauten Geräuschen, wie z.B. von der Audioanlage, schwer zu hören sein.
■Wenn “RCTA nicht verfügbar Siehe
Betriebsanleitung” in der Multi-Informa- tionsanzeige angezeigt wird
Die Sensorspannung ist unnormal oder Was- ser, Schnee, Schlamm usw. hat sich im Sen-
sorbereich über dem Heckstoßfänger angesammelt. ( S.278)
Wenn das Wasser, der Schnee, der Schlamm usw. in der Nähe des Sensorbereichs ent-
fernt wird, sollte die Funktion wieder normal arbeiten. Der Sensor funktioniert unter Umständen auch dann nicht ordnungsge-
mäß, wenn er bei extrem heißen oder kalten Temperaturen betrieben wird.
Systemkomponenten
Ein-/Ausschalten der RCTA-
Funktion
