2021 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

103
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.106)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.106)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungsanzeige ( S.203)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.115)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.463)

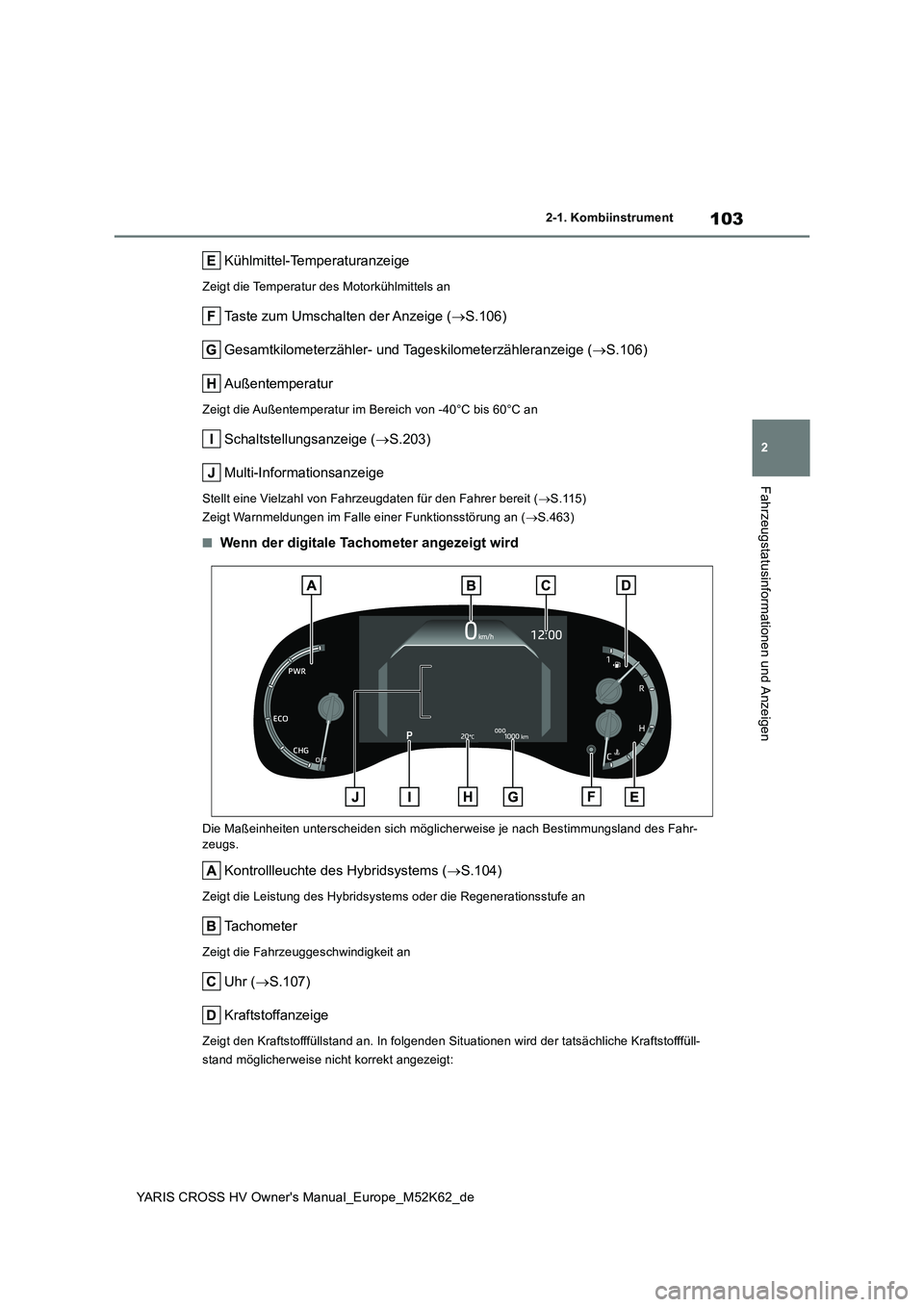

■Wenn der digitale Tachometer angezeigt wird
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Kontrollleuchte des Hybridsystems ( S.104)
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Uhr (S.107)
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:

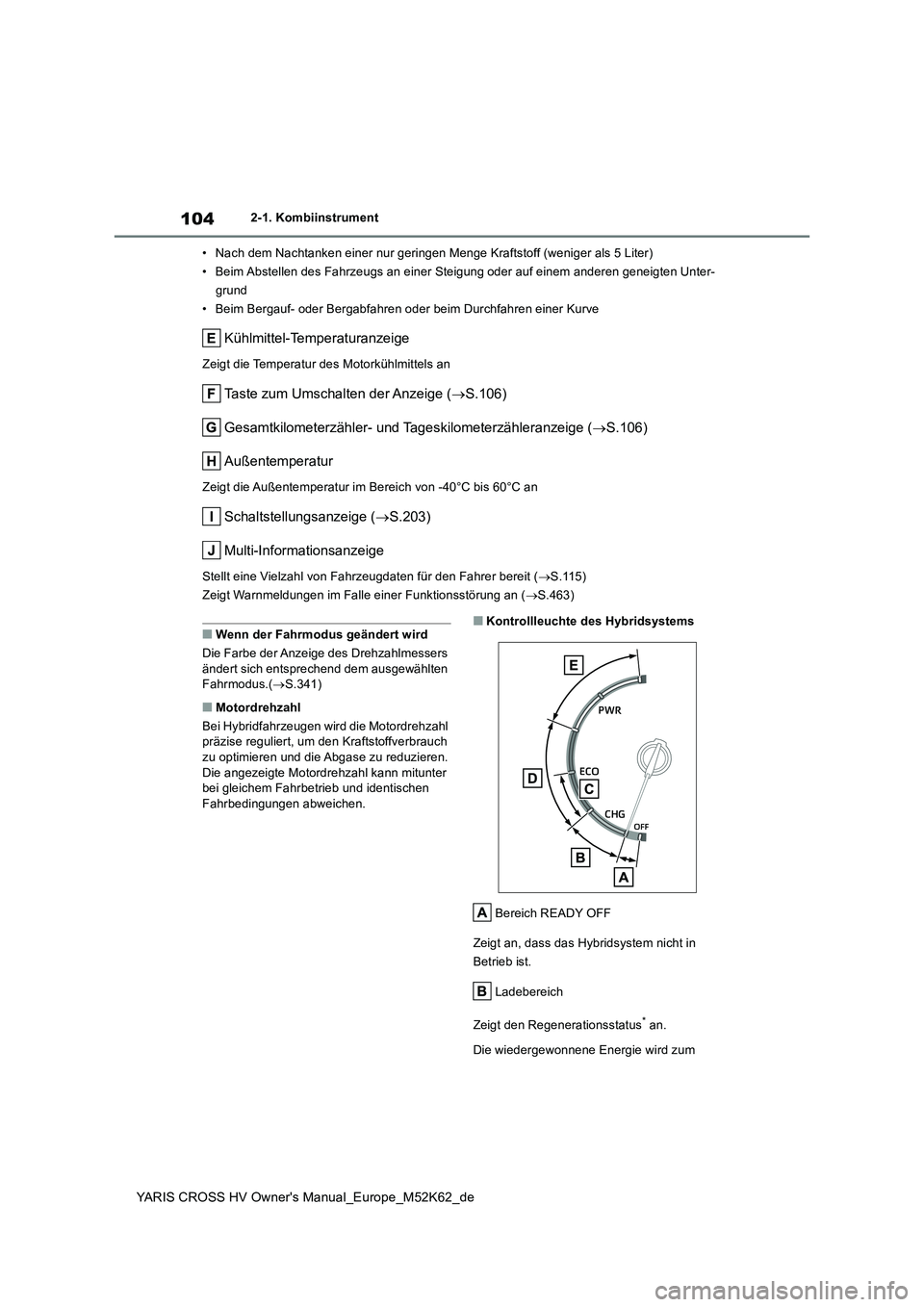

104
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.106)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.106)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungsanzeige ( S.203)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.115)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.463)
■Wenn der Fahrmodus geändert wird
Die Farbe der Anzeige des Drehzahlmessers
ändert sich entsprechend dem ausgewählten Fahrmodus.( S.341)
■Motordrehzahl
Bei Hybridfahrzeugen wi rd die Motordrehzahl präzise reguliert, um den Kraftstoffverbrauch
zu optimieren und die Abgase zu reduzieren. Die angezeigte Motordrehzahl kann mitunter bei gleichem Fahrbetrieb und identischen
Fahrbedingungen abweichen.
■Kontrollleuchte des Hybridsystems
Bereich READY OFF
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Regenerationsstatus* an.
Die wiedergewonnene Energie wird zum

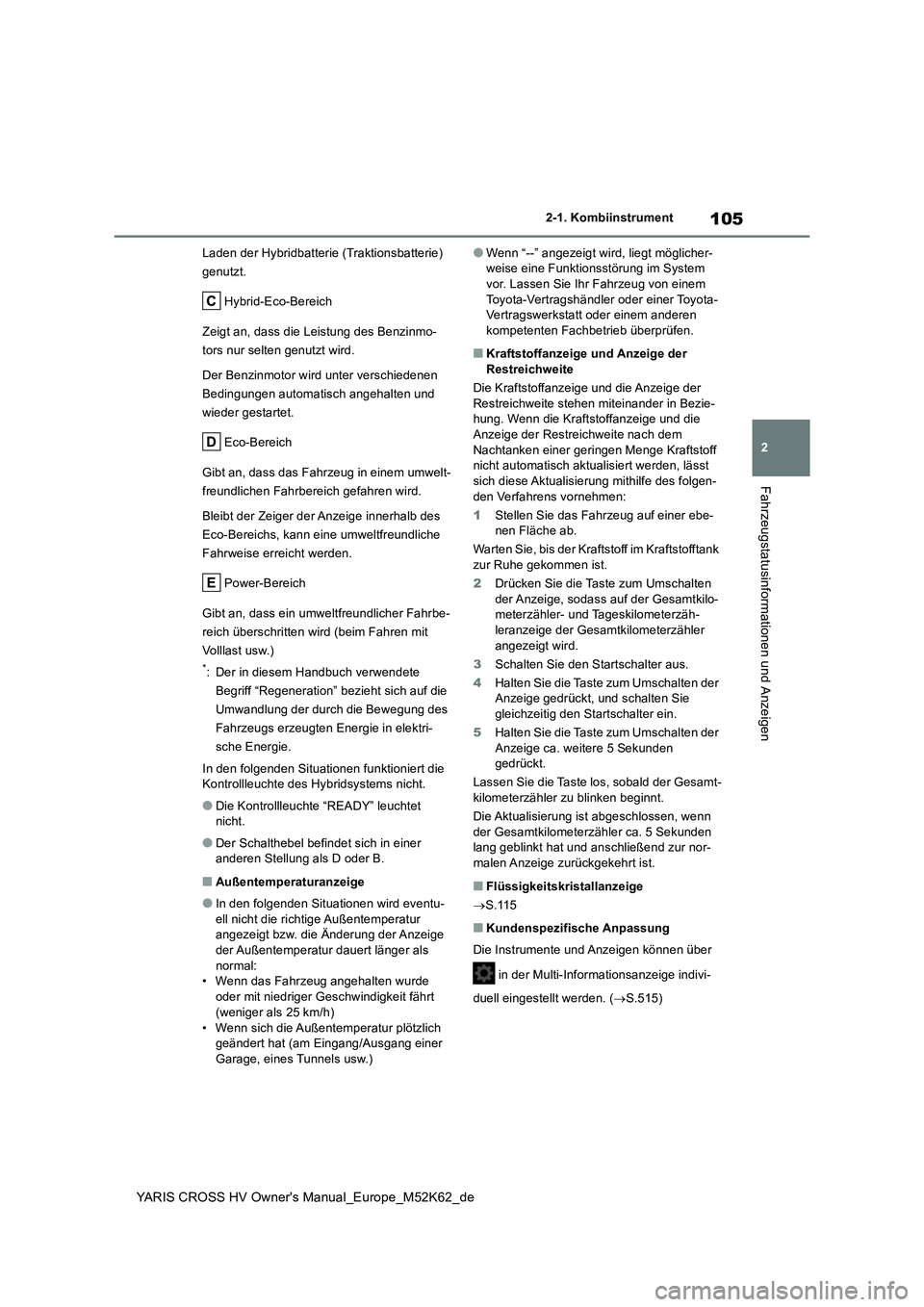

105
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Laden der Hybridbatterie (Traktionsbatterie)
genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug in einem umwelt-
freundlichen Fahrbereich gefahren wird.
Bleibt der Zeiger der Anzeige innerhalb des
Eco-Bereichs, kann eine umweltfreundliche
Fahrweise erreicht werden.
Power-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbe-
reich überschritten wird (beim Fahren mit
Volllast usw.)
*: Der in diesem Handbuch verwendete
Begriff “Regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des
Fahrzeugs erzeugten Energie in elektri-
sche Energie.
In den folgenden Situationen funktioniert die Kontrollleuchte des Hybridsystems nicht.
●Die Kontrollleuchte “READY” leuchtet nicht.
●Der Schalthebel befindet sich in einer anderen Stellung als D oder B.
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu-ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige
der Außentemperatur dauert länger als normal:• Wenn das Fahrzeug angehalten wurde
oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der
Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-hung. Wenn die Kraftstoffanzeige und die
Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff nicht automatisch aktualisiert werden, lässt
sich diese Aktualisierung mithilfe des folgen- den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe- nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank
zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten der Anzeige, sodass auf der Gesamtkilo-meterzähler- und Tageskilometerzäh-
leranzeige der Gesamtkilometerzähler angezeigt wird.
3 Schalten Sie den Startschalter aus.
4 Halten Sie die Taste zum Umschalten der Anzeige gedrückt, und schalten Sie
gleichzeitig den Startschalter ein.
5 Halten Sie die Taste zum Umschalten der Anzeige ca. weitere 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald der Gesamt-
kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn der Gesamtkilometerzähler ca. 5 Sekunden lang geblinkt hat und anschließend zur nor-
malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
 S.115
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.515)

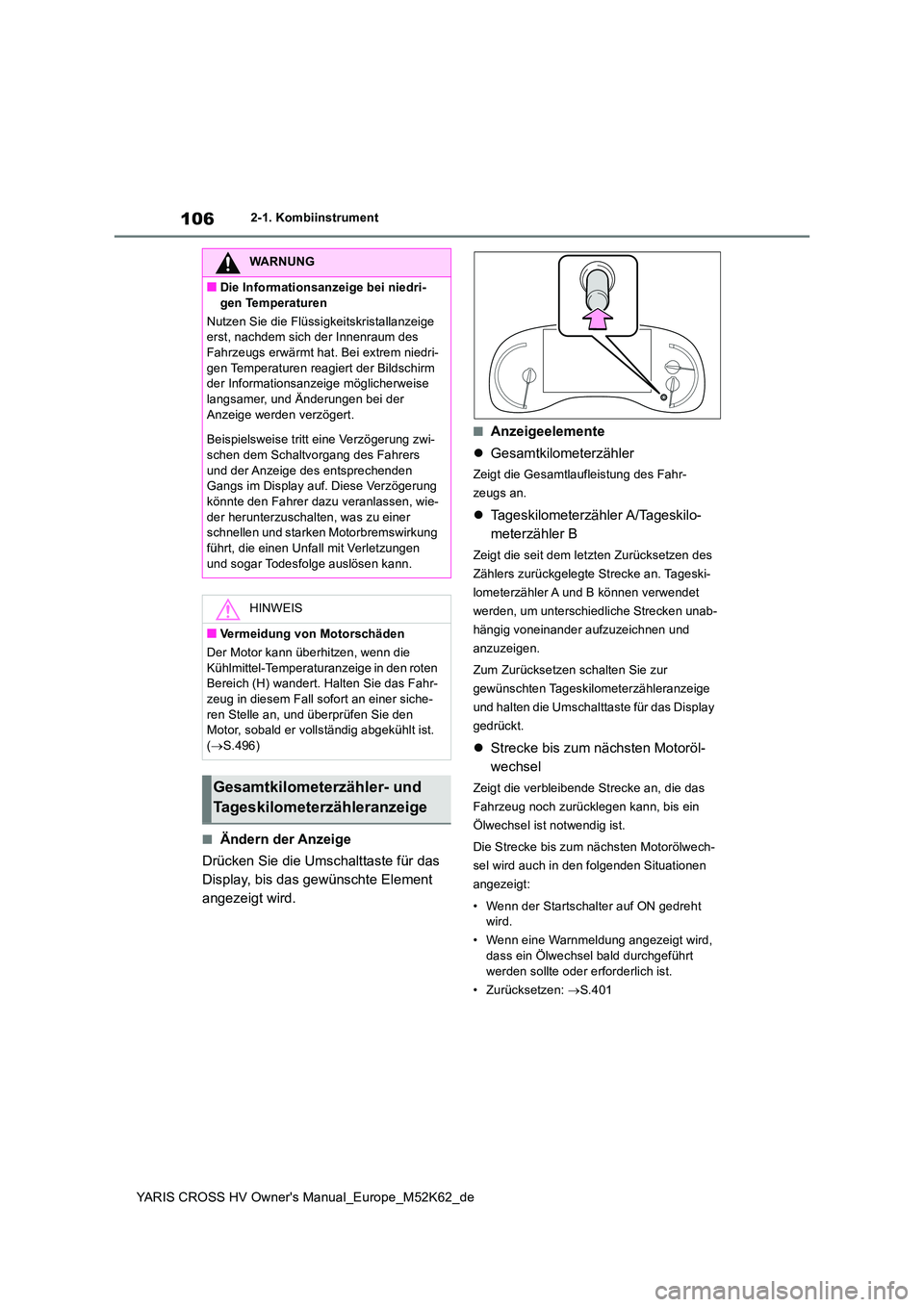

106
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
 Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Startschalter auf ON gedreht wird.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: S.401
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-
gen Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise langsamer, und Änderungen bei der
Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers
und der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-
der herunterzuschalten, was zu einer schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen
und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die
Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie das Fahr-zeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.496)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

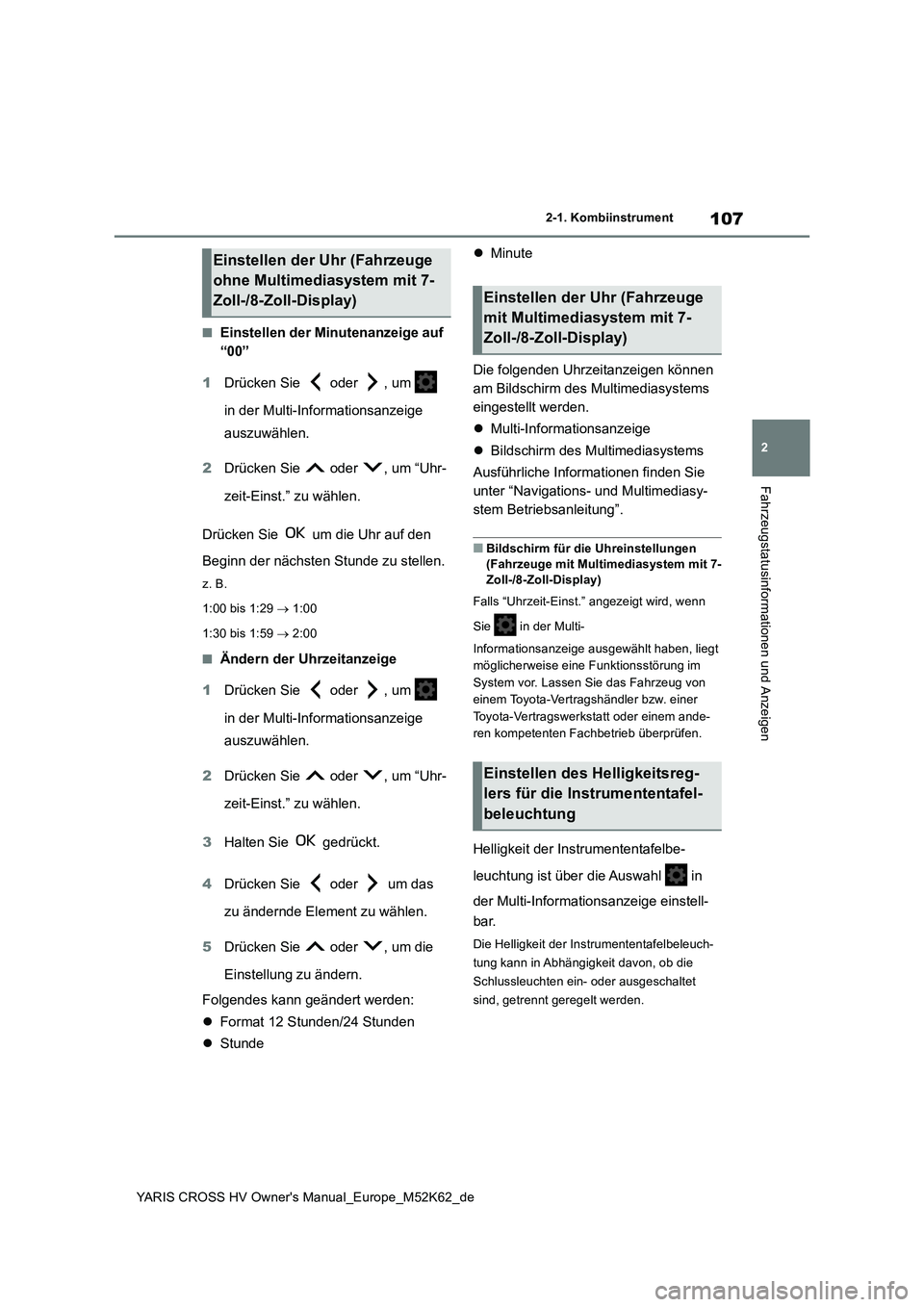

107
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm für die Uhreinstellungen
(Fahrzeuge mit Multimediasystem mit 7- Zoll-/8-Zoll-Display)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display) Einstellen der Uhr (Fahrzeuge
mit Multimedi asystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

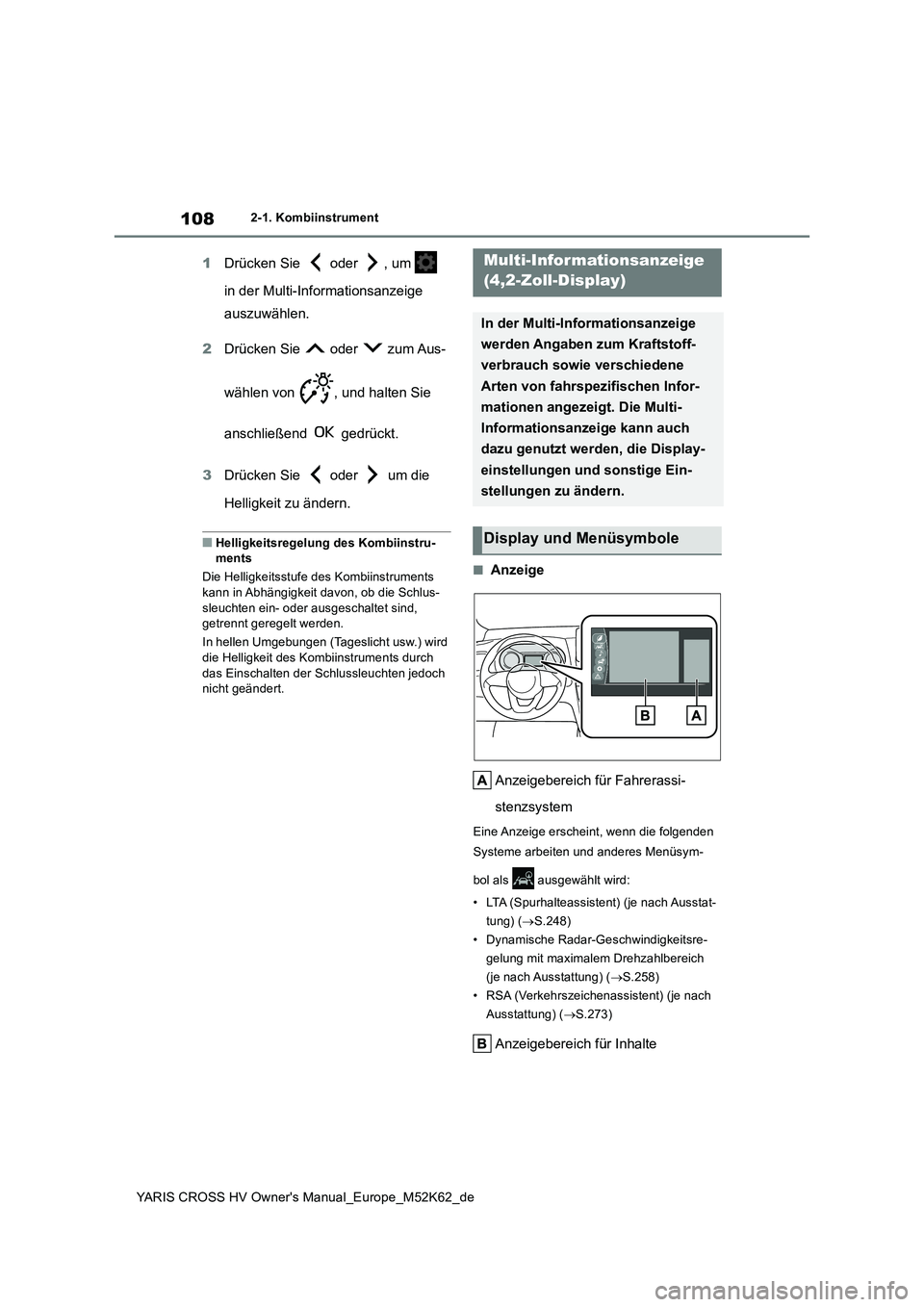

108
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
■Helligkeitsregelung des Kombiinstru- ments
Die Helligkeitsstufe des Kombiinstruments
kann in Abhängigkeit davon, ob die Schlus- sleuchten ein- oder ausgeschaltet sind, getrennt geregelt werden.
In hellen Umgebungen (Tageslicht usw.) wird
die Helligkeit des Kombiinstruments durch das Einschalten der Schlussleuchten jedoch nicht geändert.
■Anzeige
Anzeigebereich für Fahrerassi-
stenzsystem
Eine Anzeige erscheint, wenn die folgenden
Systeme arbeiten und anderes Menüsym-
bol als ausgewählt wird:
• LTA (Spurhalteassistent) (je nach Ausstat-
tung) ( S.248)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung) ( S.258)
• RSA (Verkehrszeichenassistent) (je nach
Ausstattung) ( S.273)
Anzeigebereich für Inhalte
Multi-Informationsanzeige
(4,2-Zoll-Display)
In der Multi-Informationsanzeige
werden Angaben zum Kraftstoff-
verbrauch sowie verschiedene
Arten von fahrspezifischen Infor-
mationen angezeigt. Die Multi-
Informationsanzeige kann auch
dazu genutzt werden, die Display-
einstellungen und sonstige Ein-
stellungen zu ändern.
Display und Menüsymbole

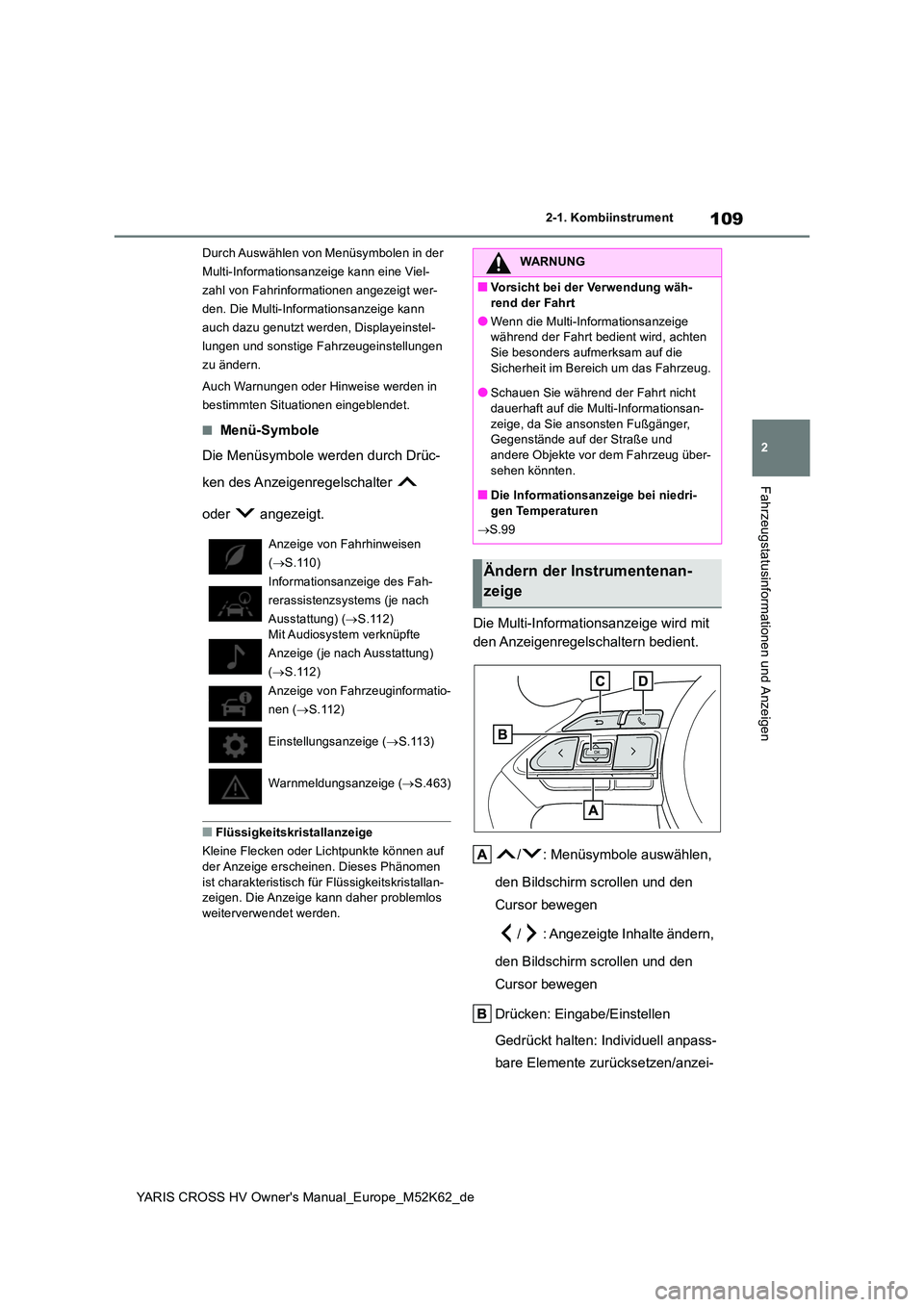

109
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Durch Auswählen von Menüsymbolen in der
Multi-Informationsanzeige kann eine Viel-
zahl von Fahrinformationen angezeigt wer-
den. Die Multi-Informationsanzeige kann
auch dazu genutzt werden, Displayeinstel-
lungen und sonstige Fahrzeugeinstellungen
zu ändern.
Auch Warnungen oder Hinweise werden in
bestimmten Situationen eingeblendet.
■Menü-Symbole
Die Menüsymbole werden durch Drüc-
ken des Anzeigenregelschalter
oder angezeigt.
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch für Flüssigkeitskristallan- zeigen. Die Anzeige kann daher problemlos weiterverwendet werden.
Die Multi-Informationsanzeige wird mit
den Anzeigenregelschaltern bedient.
/ : Menüsymbole auswählen,
den Bildschirm scrollen und den
Cursor bewegen
/ : Angezeigte Inhalte ändern,
den Bildschirm scrollen und den
Cursor bewegen
Drücken: Eingabe/Einstellen
Gedrückt halten: Individuell anpass-
bare Elemente zurücksetzen/anzei-
Anzeige von Fahrhinweisen
( S.110)
Informationsanzeige des Fah-
rerassistenzsystems (je nach
Ausstattung) ( S.112) Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
( S.112)
Anzeige von Fahrzeuginformatio-
nen ( S.112)
Einstellungsanzeige ( S.113)
Warnmeldungsanzeige ( S.463)
WARNUNG
■Vorsicht bei der Verwendung wäh-
rend der Fahrt
●Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie besonders aufmerksam auf die
Sicherheit im Bereich um das Fahrzeug.
●Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsan-
zeige, da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor dem Fahrzeug über-
sehen könnten.
■Die Informationsanzeige bei niedri- gen Temperaturen
 S.99
Ändern der Instrumentenan-
zeige

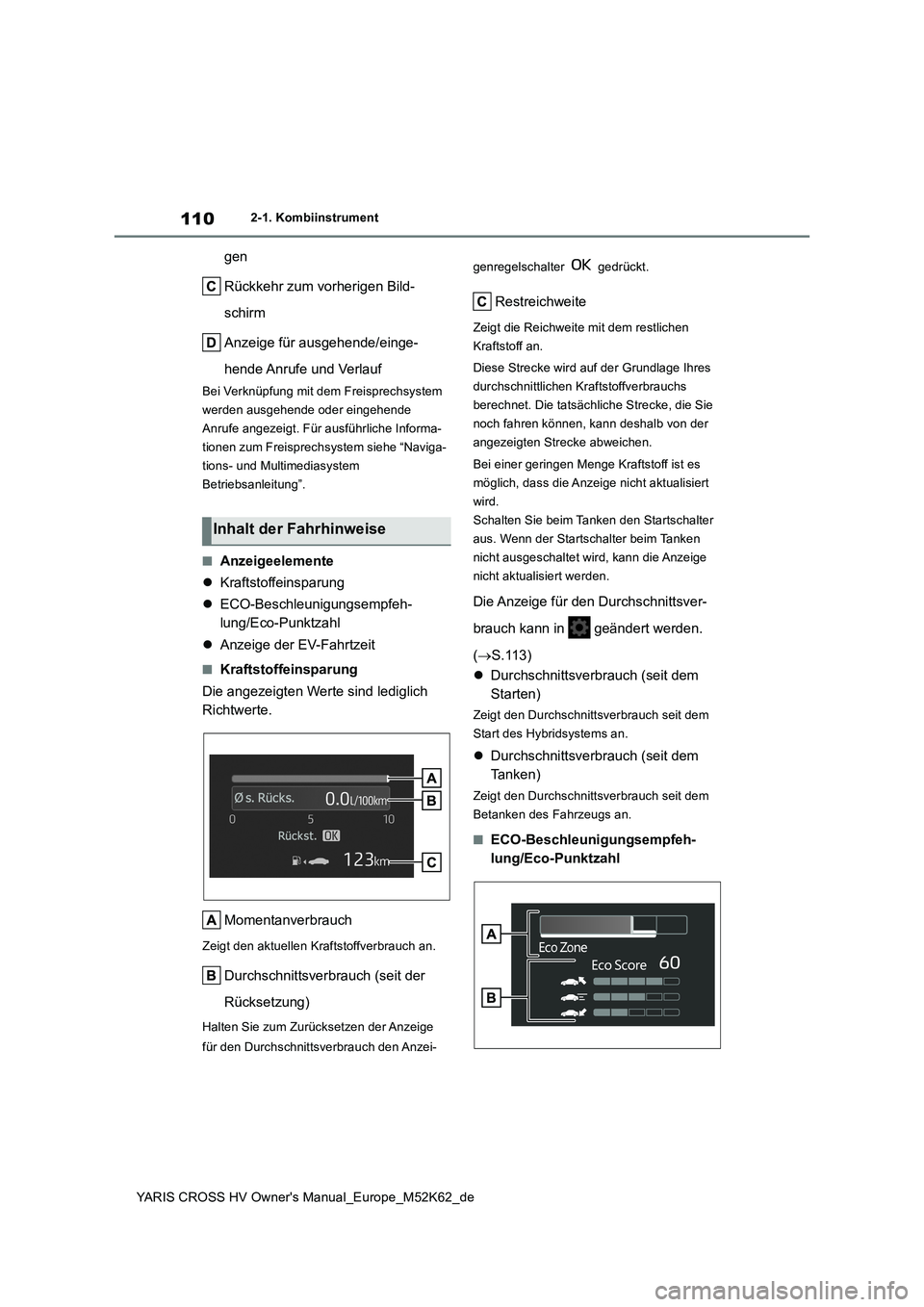

110
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
gen
Rückkehr zum vorherigen Bild-
schirm
Anzeige für ausgehende/einge-
hende Anrufe und Verlauf
Bei Verknüpfung mit dem Freisprechsystem
werden ausgehende oder eingehende
Anrufe angezeigt. Für ausführliche Informa-
tionen zum Freisprechsystem siehe “Naviga-
tions- und Multimediasystem
Betriebsanleitung”.
■Anzeigeelemente
 Kraftstoffeinsparung
 ECO-Beschleunigungsempfeh-
lung/Eco-Punktzahl
 Anzeige der EV-Fahrtzeit
■Kraftstoffeinsparung
Die angezeigten Werte sind lediglich
Richtwerte.
Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Durchschnittsverbrauch (seit der
Rücksetzung)
Halten Sie zum Zurücksetzen der Anzeige
für den Durchschnittsverbrauch den Anzei-
genregelschalter gedrückt.
Restreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Startschalter
aus. Wenn der Startschalter beim Tanken
nicht ausgeschaltet wird, kann die Anzeige
nicht aktualisiert werden.
Die Anzeige für den Durchschnittsver-
brauch kann in geändert werden.
( S.113)
 Durchschnittsverbrauch (seit dem
Starten)
Zeigt den Durchschnittsverbrauch seit dem
Start des Hybridsystems an.
 Durchschnittsverbrauch (seit dem
Ta n k e n )
Zeigt den Durchschnittsverbrauch seit dem
Betanken des Fahrzeugs an.
■ECO-Beschleunigungsempfeh-
lung/Eco-Punktzahl
Inhalt der Fahrhinweise
