2021 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

8
503
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8

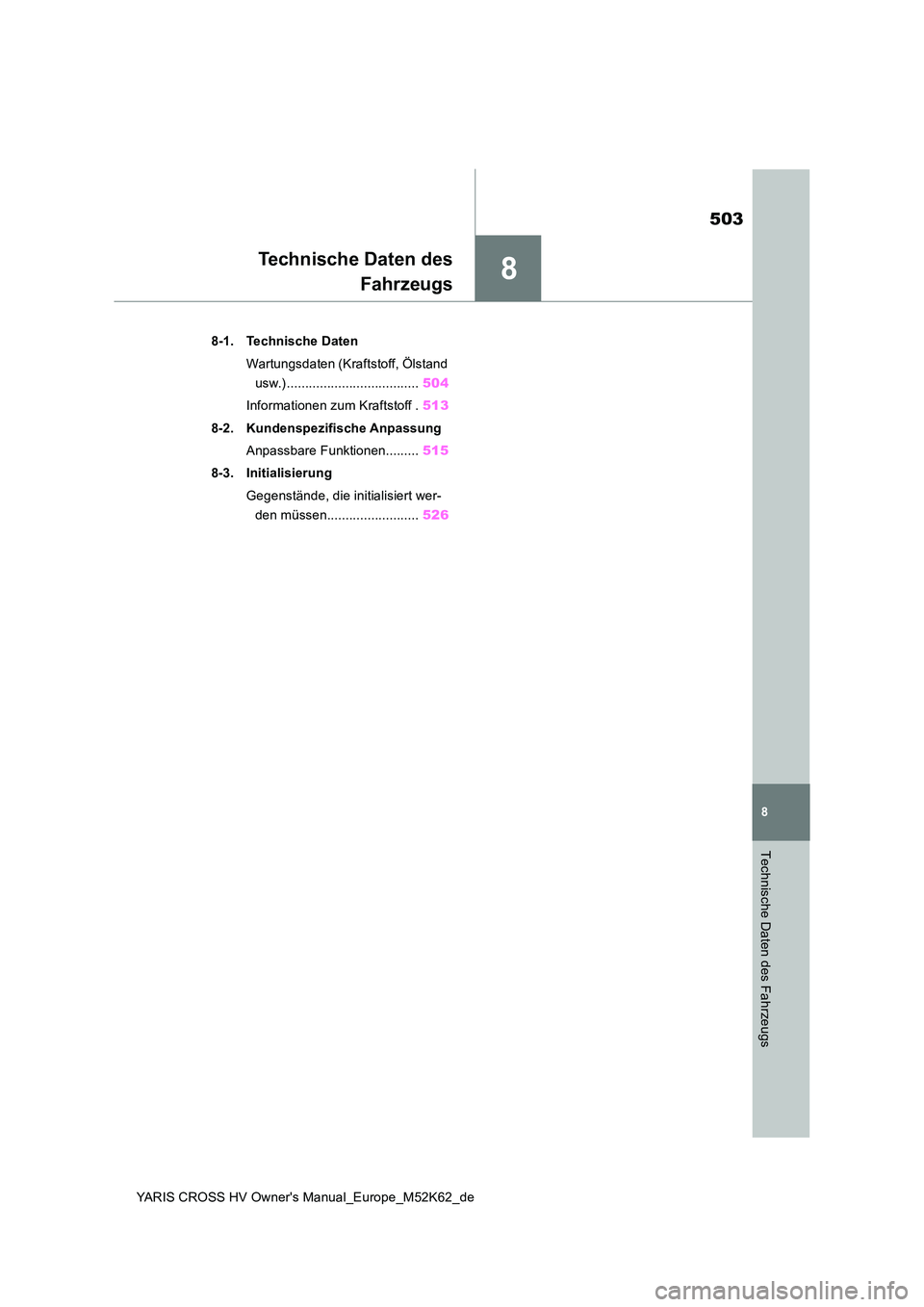

Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 504
Informationen zum Kraftstoff . 513
8-2. Kundenspezifische Anpassung
Anpassbare Funktionen......... 515
8-3. Initialisierung
Gegenstände, die initialisiert wer-
den müssen......................... 526

504
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
8-1.Techn is che Daten
*1: Mit vorderer Stoßstange Typ A (S.449)
*2: Mit vorderer Stoßstange Typ B (S.449)
*3: 17-Zoll-Reifen oder 18-Zoll-Reifen
*4: 16-Zoll-Reifen
*5: 17-Zoll-Reifen oder 18-Zoll-Reifen und Modelle mit Allradantrieb
*6: 16-Zoll-Reifen und Modelle mit Allradantrieb
*7: 17-Zoll-Reifen oder 18-Zoll-Reifen und Modelle mit Zweiradantrieb
*8: 16-Zoll-Reifen und Modelle mit Zweiradantrieb
*9: Modelle mit Zweiradantrieb
*10: Modelle mit Allradantrieb

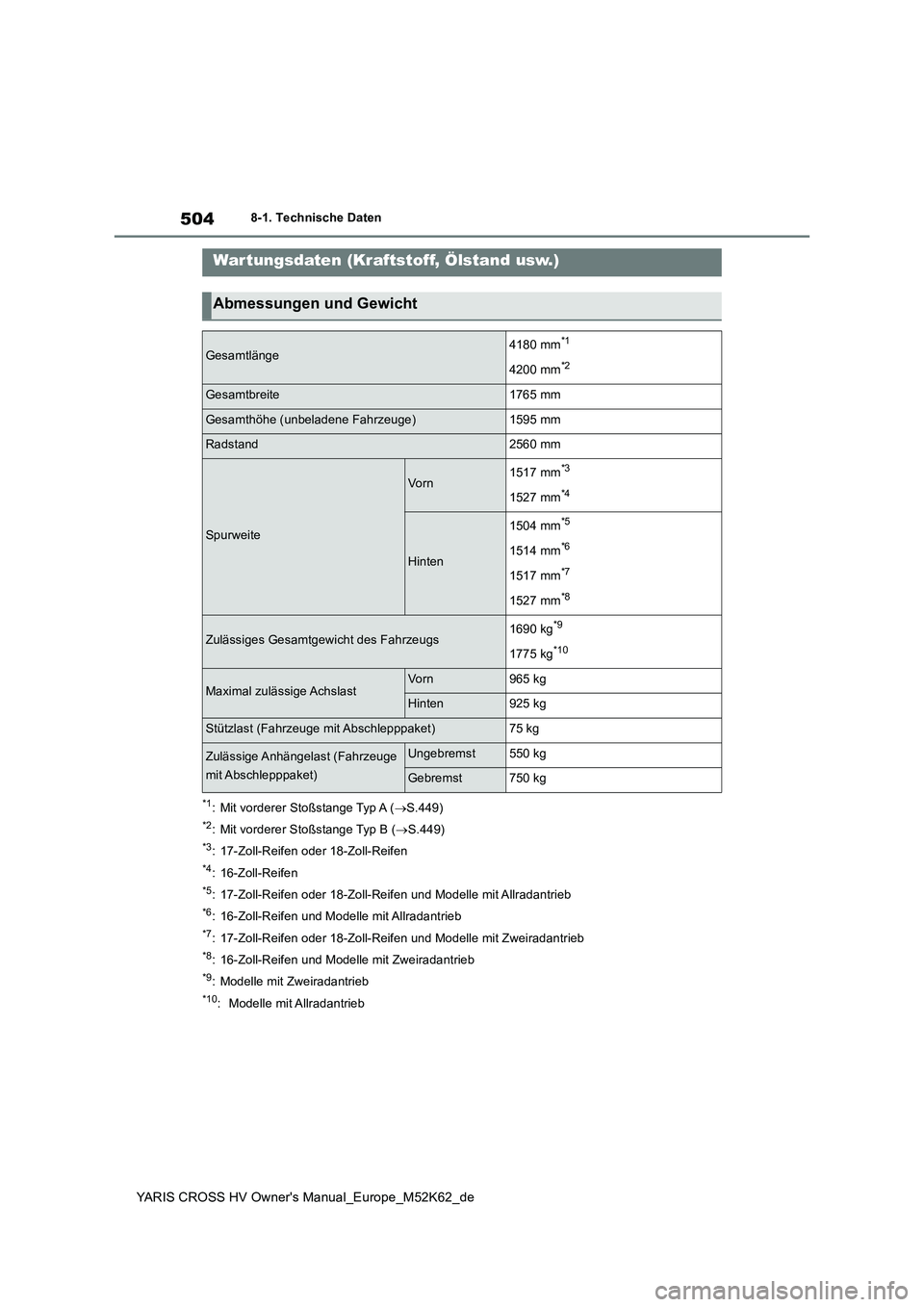

War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge4180 mm*1
4200 mm*2
Gesamtbreite1765 mm
Gesamthöhe (unbeladene Fahrzeuge)1595 mm
Radstand2560 mm
Spurweite
Vo rn1517 mm*3
1527 mm*4
Hinten
1504 mm*5
1514 mm*6
1517 mm*7
1527 mm*8
Zulässiges Gesamtgewicht des Fahrzeugs1690 kg*9
1775 kg*10
Maximal zulässige AchslastVo rn965 kg
Hinten925 kg
Stützlast (Fahrzeuge mit Abschlepppaket)75 kg
Zulässige Anhängelast (Fahrzeuge
mit Abschlepppaket)
Ungebremst550 kg
Gebremst750 kg

505
8
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
Technische Daten des Fahrzeugs

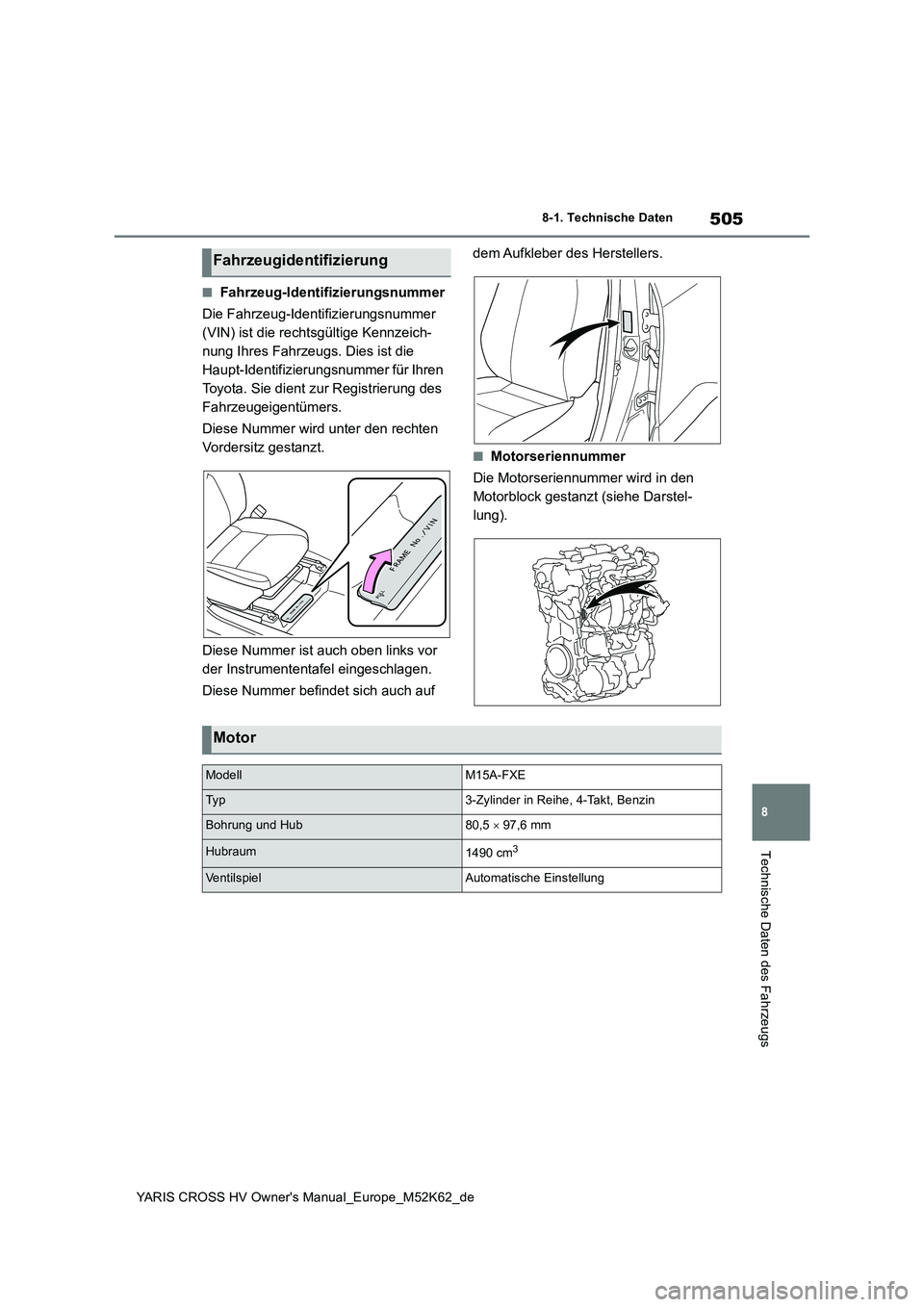

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer wird unter den rechten
Vordersitz gestanzt.
Diese Nummer ist auch oben links vor
der Instrumententafel eingeschlagen.
Diese Nummer befindet sich auch auf
dem Aufkleber des Herstellers.
■Motorseriennummer
Die Motorseriennummer wird in den
Motorblock gestanzt (siehe Darstel-
lung).
Fahrzeugidentifizierung
Motor
ModellM15A-FXE
Ty p3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  97,6 mm
Hubraum1490 cm3
VentilspielAutomatische Einstellung

506
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])*: Die Motorölfüllmenge ist eine Referenz-
menge, die beim Ölwechsel zu beachten
ist. Wärmen Sie den Motor auf und schal-

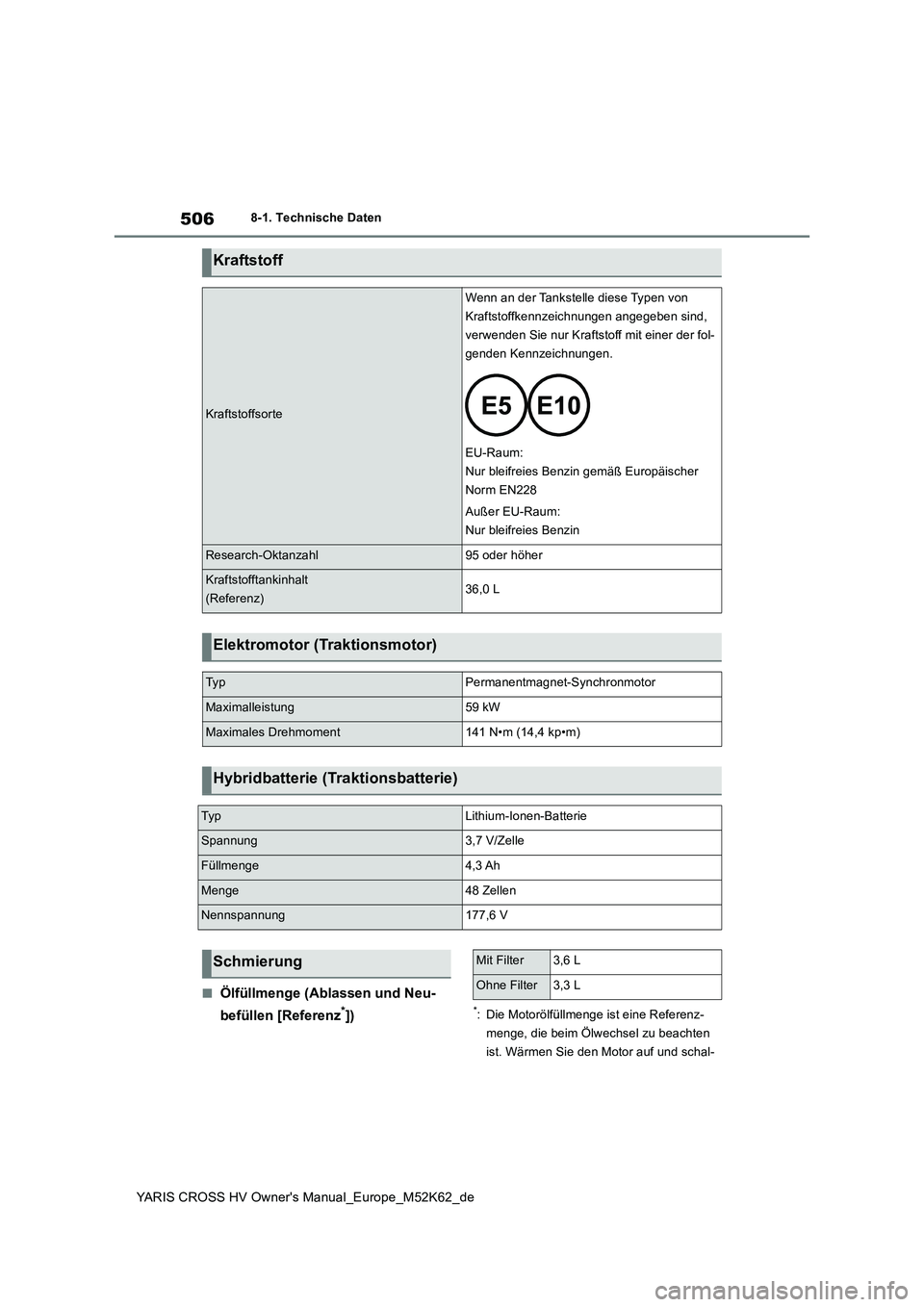

Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von
Kraftstoffkennzeichnungen angegeben sind,
verwenden Sie nur Kraftstoff mit einer der fol-
genden Kennzeichnungen.
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)36,0 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnet-Synchronmotor
Maximalleistung59 kW
Maximales Drehmoment141 N•m (14,4 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Füllmenge4,3 Ah
Menge48 Zellen
Nennspannung177,6 V
SchmierungMit Filter3,6 L
Ohne Filter3,3 L

507
8
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
ten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und überprüfen Sie
dann mit dem Peilstab den Ölstand.
■Wahl des Motoröls
Benzinmotor 
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil «Original Toyota-
Motoröl»” verwendet. Toyota empfiehlt
die Verwendung von freigegebenem
“Toyota Genuine Motor Oil «Original
Toyota-Motoröl»”. Wenn andere
Schmierstoffe die entsprechenden
Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-8: JASO GLV-1
0W-16:
API-Qualität SN “Resource-Conser-
ving”, SN PLUS “Resource-Conser-
ving” oder SP “Resource-Conserving”;
oder Mehrbereichsöl ILSAC GF-6B
0W-20 und 5W-30:
API-Qualität SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving”; oder SP
“Resource-Conserving”; oder Mehrbe-
reichsöl ILSAC GF-6A
Empfohlene Viskosität (SAE):
Vo rz u gs w ei se
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-8 wird ab Werk in Ihr Toyota-
Fahrzeug gefüllt und stellt die beste
Wahl für optimalen Kraftstoffverbrauch
und ausgezeichnetes Startverhalten bei
kaltem Wetter dar. Ist SAE 0W-8 nicht
verfügbar, kann ersatzweise SAE 0W-
16 oder 0W-20 verwendet werden. Es
sollte jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-8 ersetzt wer-
den.
Ölviskosität (als Beispiel wird hier 0W-8
beschrieben):
• Der Wert 0W in der Bezeichnung
0W-8 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstart-
verhalten. Je tiefer der “W”-Wert des
Öls, umso besser lässt sich der
Motor bei kalter Witterung starten.
• Der Wert 8 in der Bezeichnung 0W-8
beschreibt die Viskositätscharakteri-
stik bei hoher Öltemperatur. Ein Öl
mit höherer Viskosität (höherer
Wert) ist unter Umständen besser
geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter
extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Aus-
wahl des richtigen Öls zu helfen.

508
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten

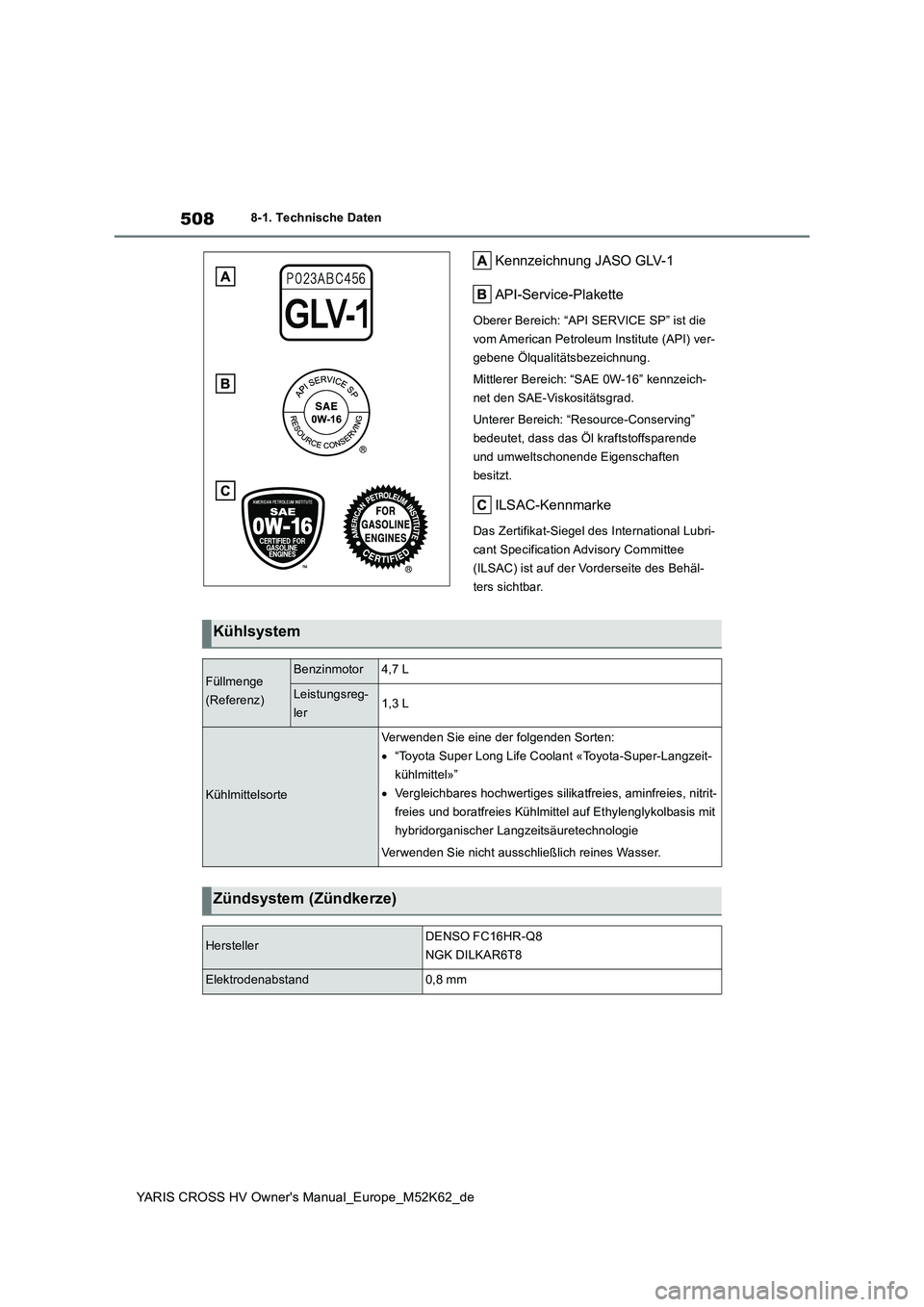

Kennzeichnung JASO GLV-1
API-Service-Plakette
Oberer Bereich: “API SERVICE SP” ist die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Bereich: “SAE 0W-16” kennzeich-
net den SAE-Viskositätsgrad.
Unterer Bereich: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffsparende
und umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubri-
cant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behäl-
ters sichtbar.
Kühlsystem
Füllmenge
(Referenz)
Benzinmotor4,7 L
Leistungsreg-
ler1,3 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
 “Toyota Super Long Life Coolant «Toyota-Super-Langzeit-
kühlmittel»”
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethylenglykolbasis mit
hybridorganischer Langz eitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
HerstellerDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenabstand0,8 mm

509
8
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Die Flüssigkeits-Füllmenge ist eine Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb.
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbet rieb.

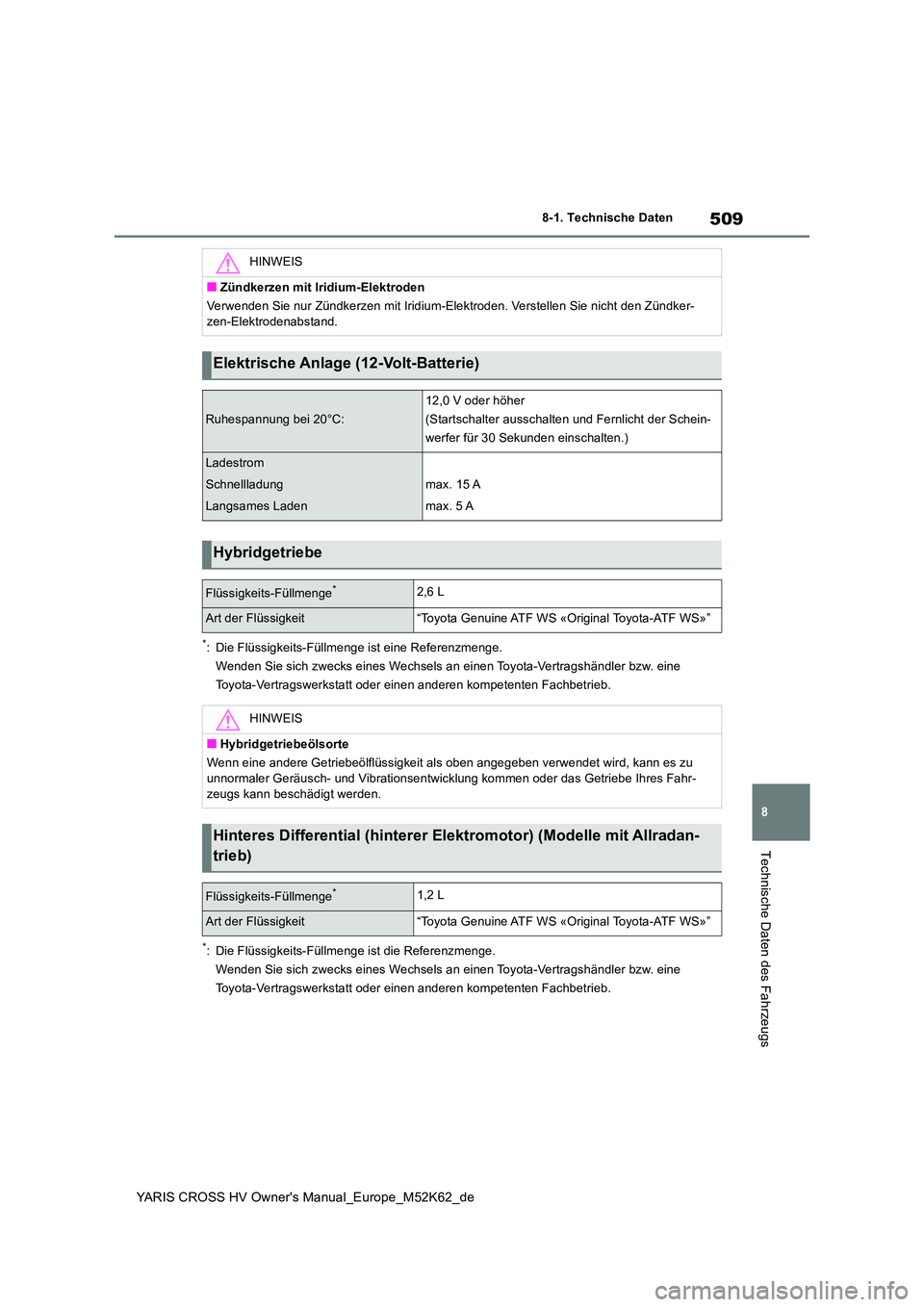

HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.
Elektrische Anlage (12-Volt-Batterie)
Ruhespannung bei 20°C:
12,0 V oder höher
(Startschalter ausschalten und Fernlicht der Schein-
werfer für 30 Sekunden einschalten.)
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Hybridgetriebe
Flüssigkeits-Füllmenge*2,6 L
Art der Flüssigkeit“Toyota Genuine ATF WS «Original Toyota-ATF WS»”
HINWEIS
■Hybridgetriebeölsorte
Wenn eine andere Getriebeölflüssigkeit als oben angegeben verwe ndet wird, kann es zu unnormaler Geräusch- und Vibrationsentwicklung kommen oder das Getriebe Ihres Fahr-
zeugs kann beschädigt werden.
Hinteres Differential (hinterer Elektromotor) (Modelle mit Allr adan-
trieb)
Flüssigkeits-Füllmenge*1,2 L
Art der Flüssigkeit“Toyota Genuine ATF WS «Original Toyota-ATF WS»”

510
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
8-1. Technische Daten
*1: Kleinster Pedalrestweg (bei aktivem Hybridsystem) bei einer Betätigungskraft von 300 N
(31,0 kp).
*2: Stellen Sie sicher, dass die Br emsenwarnleuchte (gelb) nicht leuchtet. (Wenn die Bremsen-
warnleuchte leuchtet, siehe S.93, 453.)
16-Zoll-Reifen
HINWEIS
■Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als oben angegeben verwe ndet wird, kann es zu
unnormaler Geräusch- und Vibrationsentwicklung kommen oder das Getriebe Ihres Fahr- zeugs kann beschädigt werden.
Bremsen
Pedalrestweg*188 mm Min.
Pedalspiel1  6 mm
Kontrollleuchte für die Feststell-
bremse*2
Beim Ziehen des Feststellbremsschalters für 1 bis 2
Sekunden: Leuchtet auf
Beim Drücken des Feststellbremsschalters für 1 bis 2
Sekunden: Erlischt
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße205/65R16 95H
Reifenfülldruck
(Empfohlener Reifenfülldruck
bei kaltem Reifen)
Vorderreifen
230 kPa (2,3 kgf/cm2 oder bar)
Hinterreifen
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße16  6 1/2J
Anzugsdrehmoment der Rad-
muttern103 N•m (10,5 kp•m)
