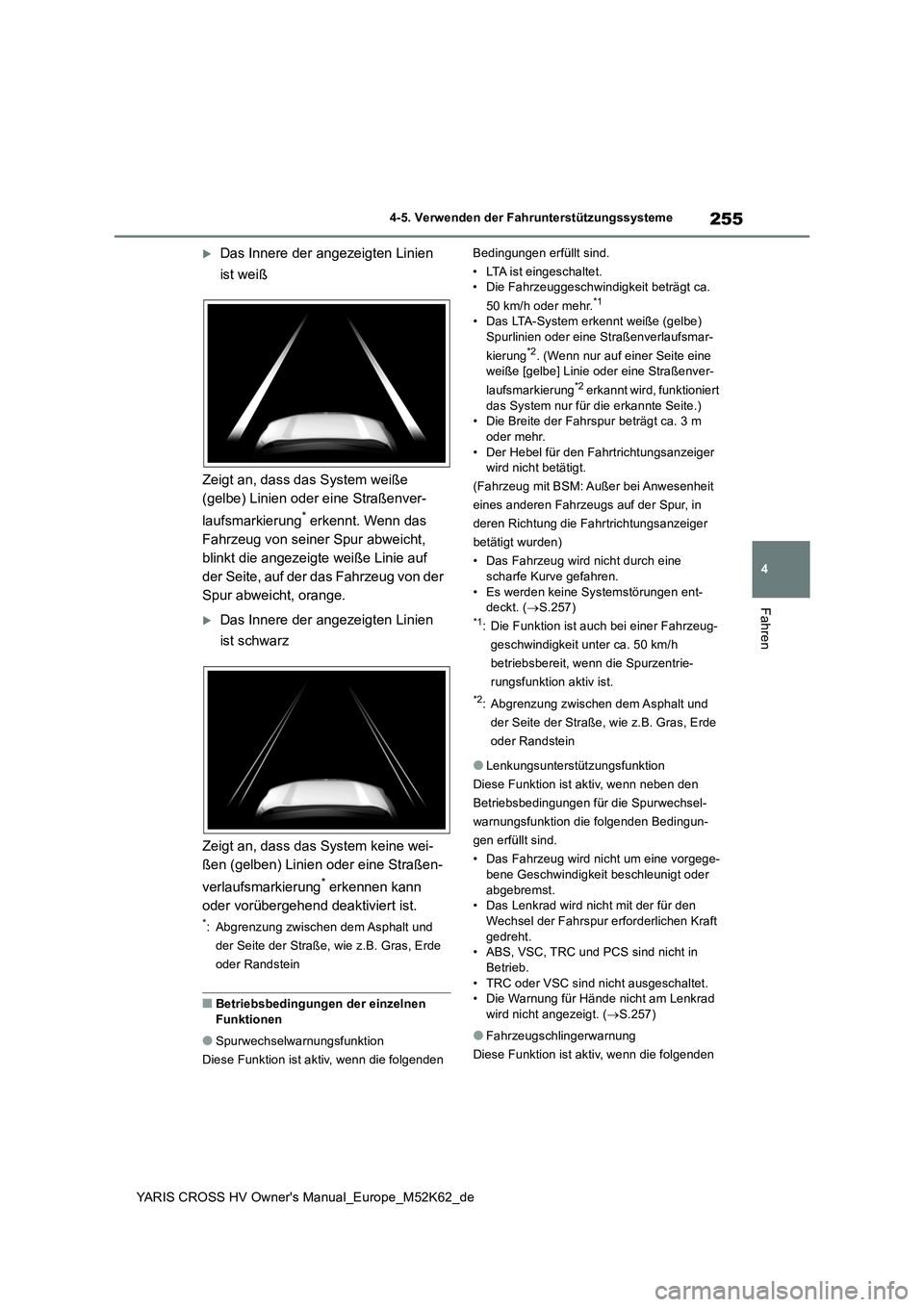

255
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Das Innere der angezeigten Linien
ist weiß
Zeigt an, dass das System weiße
(gelbe) Linien oder eine Straßenver-
laufsmarkierung* erkennt. Wenn das
Fahrzeug von seiner Spur abweicht,
blinkt die angezeigte weiße Linie auf
der Seite, auf der das Fahrzeug von der
Spur abweicht, orange.
Das Innere der angezeigten Linien
ist schwarz
Zeigt an, dass das System keine wei-
ßen (gelben) Linien oder eine Straßen-
verlaufsmarkierung* erkennen kann
oder vorübergehend deaktiviert ist.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Betriebsbedingungen der einzelnen Funktionen
●Spurwechselwarnungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet. • Die Fahrzeuggeschwindigkeit beträgt ca.
50 km/h oder mehr.*1
• Das LTA-System erkennt weiße (gelbe)
Spurlinien oder eine Straßenverlaufsmar-
kierung*2. (Wenn nur auf einer Seite eine weiße [gelbe] Linie oder eine Straßenver-
laufsmarkierung*2 erkannt wird, funktioniert
das System nur für die erkannte Seite.) • Die Breite der Fahrspur beträgt ca. 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
(Fahrzeug mit BSM: Außer bei Anwesenheit
eines anderen Fahrzeugs auf der Spur, in
deren Richtung die Fahrtrichtungsanzeiger
betätigt wurden)
• Das Fahrzeug wird nicht durch eine scharfe Kurve gefahren.
• Es werden keine Systemstörungen ent- deckt. ( S.257)*1: Die Funktion ist auch bei einer Fahrzeug-
geschwindigkeit unter ca. 50 km/h
betriebsbereit, wenn die Spurzentrie-
rungsfunktion aktiv ist.
*2: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
●Lenkungsunterstützungsfunktion
Diese Funktion ist aktiv, wenn neben den
Betriebsbedingungen für die Spurwechsel-
warnungsfunktion die folgenden Bedingun-
gen erfüllt sind.
• Das Fahrzeug wird nicht um eine vorgege- bene Geschwindigkeit beschleunigt oder
abgebremst. • Das Lenkrad wird nicht mit der für den Wechsel der Fahrspur erforderlichen Kraft
gedreht. • ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC sind nicht ausgeschaltet. • Die Warnung für Hände nicht am Lenkrad wird nicht angezeigt. ( S.257)
●Fahrzeugschlingerwarnung
Diese Funktion ist aktiv, wenn die folgenden

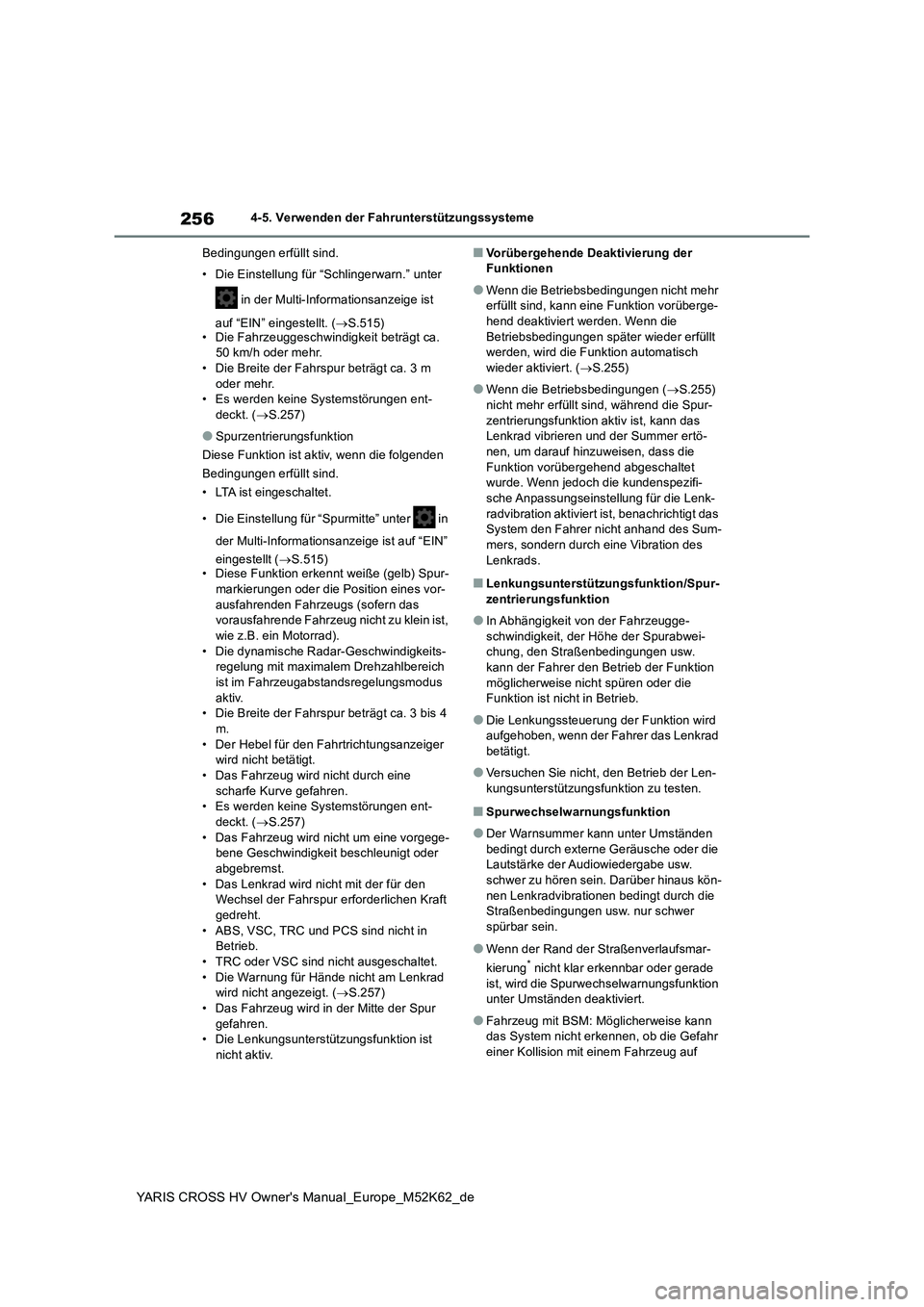

256
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter
in der Multi-Informationsanzeige ist
auf “EIN” eingestellt. ( S.515) • Die Fahrzeuggeschwindigkeit beträgt ca. 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt ca. 3 m oder mehr.• Es werden keine Systemstörungen ent-
deckt. ( S.257)
●Spurzentrierungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet.
• Die Einstellung für “Spurmitte” unter in
der Multi-Informationsanzeige ist auf “EIN”
eingestellt ( S.515) • Diese Funktion erkennt weiße (gelb) Spur- markierungen oder die Position eines vor-
ausfahrenden Fahrzeugs (sofern das vorausfahrende Fahrzeug nicht zu klein ist, wie z.B. ein Motorrad).
• Die dynamische Radar-Geschwindigkeits- regelung mit maximalem Drehzahlbereich ist im Fahrzeugabstandsregelungsmodus
aktiv. • Die Breite der Fahrspur beträgt ca. 3 bis 4 m.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren. • Es werden keine Systemstörungen ent-deckt. ( S.257)
• Das Fahrzeug wird ni cht um eine vorgege- bene Geschwindigkeit beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für den Wechsel der Fahrspur erforderlichen Kraft gedreht.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad wird nicht angezeigt. ( S.257) • Das Fahrzeug wird in der Mitte der Spur
gefahren. • Die Lenkungsunterst ützungsfunktion ist nicht aktiv.
■Vorübergehende Deaktivierung der Funktionen
●Wenn die Betriebsbedingungen nicht mehr erfüllt sind, kann eine Funktion vorüberge-hend deaktiviert werden. Wenn die
Betriebsbedingungen später wieder erfüllt werden, wird die Funktion automatisch wieder aktiviert. ( S.255)
●Wenn die Betriebsbedingungen (S.255) nicht mehr erfüllt sind, während die Spur-
zentrierungsfunktion aktiv ist, kann das Lenkrad vibrieren und der Summer ertö-nen, um darauf hinzuweisen, dass die
Funktion vorübergehend abgeschaltet wurde. Wenn jedoch die kundenspezifi-sche Anpassungseinstellung für die Lenk-
radvibration aktiviert ist, benachrichtigt das System den Fahrer nicht anhand des Sum-mers, sondern durch eine Vibration des
Lenkrads.
■Lenkungsunterstützungsfunktion/Spur- zentrierungsfunktion
●In Abhängigkeit von der Fahrzeugge-schwindigkeit, der Höhe der Spurabwei-chung, den Straßenbedingungen usw.
kann der Fahrer den Betrieb der Funktion möglicherweise nich t spüren oder die Funktion ist nicht in Betrieb.
●Die Lenkungssteuerung der Funktion wird aufgehoben, wenn der Fahrer das Lenkrad
betätigt.
●Versuchen Sie nicht, den Betrieb der Len-
kungsunterstützungsfunktion zu testen.
■Spurwechselwarnungsfunktion
●Der Warnsummer kann unter Umständen
bedingt durch externe Geräusche oder die Lautstärke der Audiowiedergabe usw. schwer zu hören sein. Darüber hinaus kön-
nen Lenkradvibrationen bedingt durch die Straßenbedingungen usw. nur schwer spürbar sein.
●Wenn der Rand der Straßenverlaufsmar-
kierung* nicht klar erkennbar oder gerade
ist, wird die Spurwechselwarnungsfunktion unter Umständen deaktiviert.
●Fahrzeug mit BSM: Möglicherweise kann das System nicht erkennen, ob die Gefahr einer Kollision mit einem Fahrzeug auf

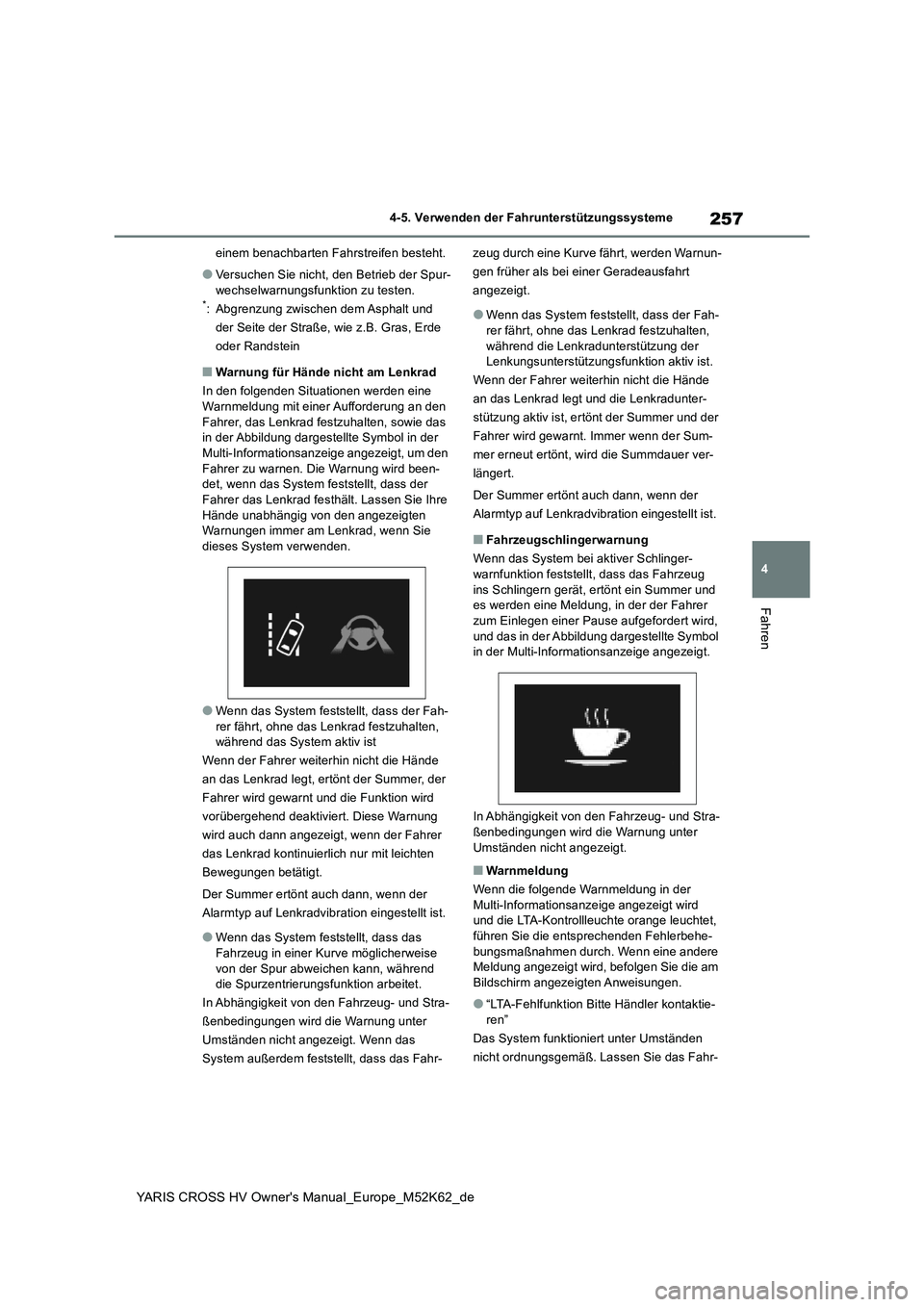

257
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
einem benachbarten Fahrstreifen besteht.
●Versuchen Sie nicht, den Betrieb der Spur-
wechselwarnungsfunktion zu testen.*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Warnung für Hände nicht am Lenkrad
In den folgenden Situationen werden eine
Warnmeldung mit einer Aufforderung an den Fahrer, das Lenkrad festzuhalten, sowie das in der Abbildung dargestellte Symbol in der
Multi-Informationsanzeige angezeigt, um den Fahrer zu warnen. Die Warnung wird been-det, wenn das System feststellt, dass der
Fahrer das Lenkrad festhält. Lassen Sie Ihre Hände unabhängig von den angezeigten Warnungen immer am Lenkrad, wenn Sie
dieses System verwenden.
●Wenn das System feststellt, dass der Fah-
rer fährt, ohne das Lenkrad festzuhalten, während das System aktiv ist
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt, ertönt der Summer, der
Fahrer wird gewarnt und die Funktion wird
vorübergehend deaktiviert. Diese Warnung
wird auch dann angezeigt , wenn der Fahrer
das Lenkrad kontinuierlich nur mit leichten
Bewegungen betätigt.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
●Wenn das System feststellt, dass das Fahrzeug in einer Kurve möglicherweise
von der Spur abwei chen kann, während die Spurzentrierungsfunktion arbeitet.
In Abhängigkeit von den Fahrzeug- und Stra-
ßenbedingungen wird die Warnung unter
Umständen nicht angezeigt. Wenn das
System außerdem feststellt, dass das Fahr-
zeug durch eine Kurve fährt, werden Warnun-
gen früher als bei einer Geradeausfahrt
angezeigt.
●Wenn das System feststellt, dass der Fah- rer fährt, ohne das Lenkrad festzuhalten,
während die Lenkradunterstützung der Lenkungsunterstützungsfunktion aktiv ist.
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt und die Lenkradunter-
stützung aktiv ist, ertönt der Summer und der
Fahrer wird gewarnt. Immer wenn der Sum-
mer erneut ertönt, wird die Summdauer ver-
längert.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
■Fahrzeugschlingerwarnung
Wenn das System bei aktiver Schlinger-
warnfunktion feststellt, dass das Fahrzeug ins Schlingern gerät, ertönt ein Summer und es werden eine Meldung, in der der Fahrer
zum Einlegen einer Pause aufgefordert wird, und das in der Abbildung dargestellte Symbol in der Multi-Informationsanzeige angezeigt.
In Abhängigkeit von den Fahrzeug- und Stra- ßenbedingungen wird die Warnung unter
Umständen nicht angezeigt.
■Warnmeldung
Wenn die folgende Warnmeldung in der Multi-Informationsanzeige angezeigt wird und die LTA-Kontrollleuchte orange leuchtet,
führen Sie die entsprechenden Fehlerbehe- bungsmaßnahmen durch. Wenn eine andere Meldung angezeigt wird, befolgen Sie die am
Bildschirm angezeigten Anweisungen.
●“LTA-Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert unter Umständen
nicht ordnungsgemäß. Lassen Sie das Fahr-

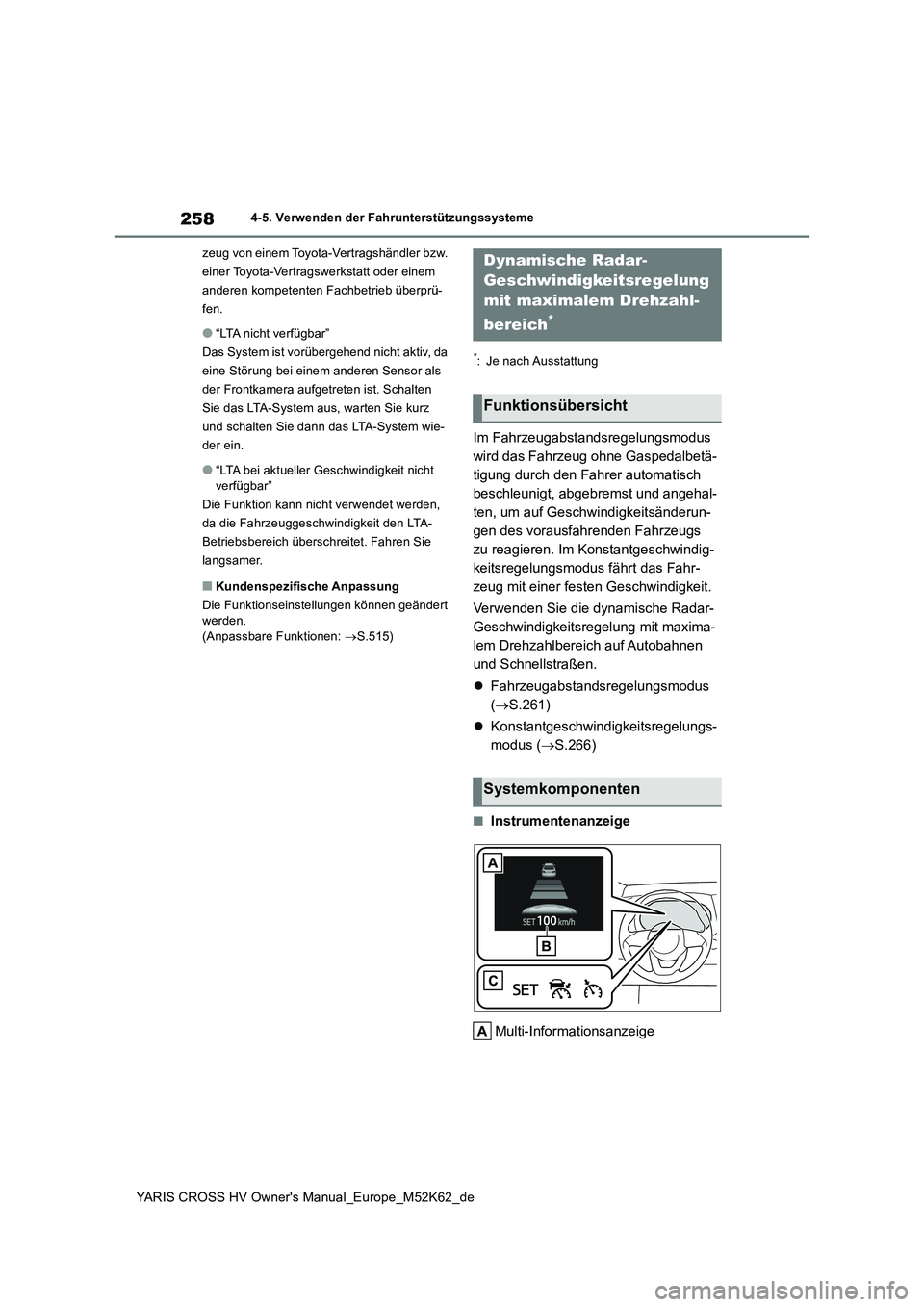

258
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
●“LTA nicht verfügbar”
Das System ist vorübergehend nicht aktiv, da
eine Störung bei einem anderen Sensor als
der Frontkamera aufgetreten ist. Schalten
Sie das LTA-System aus, warten Sie kurz
und schalten Sie dann das LTA-System wie-
der ein.
●“LTA bei aktueller Geschwindigkeit nicht
verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den LTA-
Betriebsbereich überschreitet. Fahren Sie
langsamer.
■Kundenspezifische Anpassung
Die Funktionseinstellungen können geändert
werden. (Anpassbare Funktionen: S.515)
*: Je nach Ausstattung
Im Fahrzeugabstandsregelungsmodus
wird das Fahrzeug ohne Gaspedalbetä-
tigung durch den Fahrer automatisch
beschleunigt, abgebremst und angehal-
ten, um auf Geschwindigkeitsänderun-
gen des vorausfahrenden Fahrzeugs
zu reagieren. Im Konstantgeschwindig-
keitsregelungsmodus fährt das Fahr-
zeug mit einer festen Geschwindigkeit.
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung mit maxima-
lem Drehzahlbereich auf Autobahnen
und Schnellstraßen.
 Fahrzeugabstandsregelungsmodus
( S.261)
 Konstantgeschwindigkeitsregelungs-
modus ( S.266)
■Instrumentenanzeige
Multi-Informationsanzeige
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem Drehzahl-
bereich*
Funktionsübersicht
Systemkomponenten

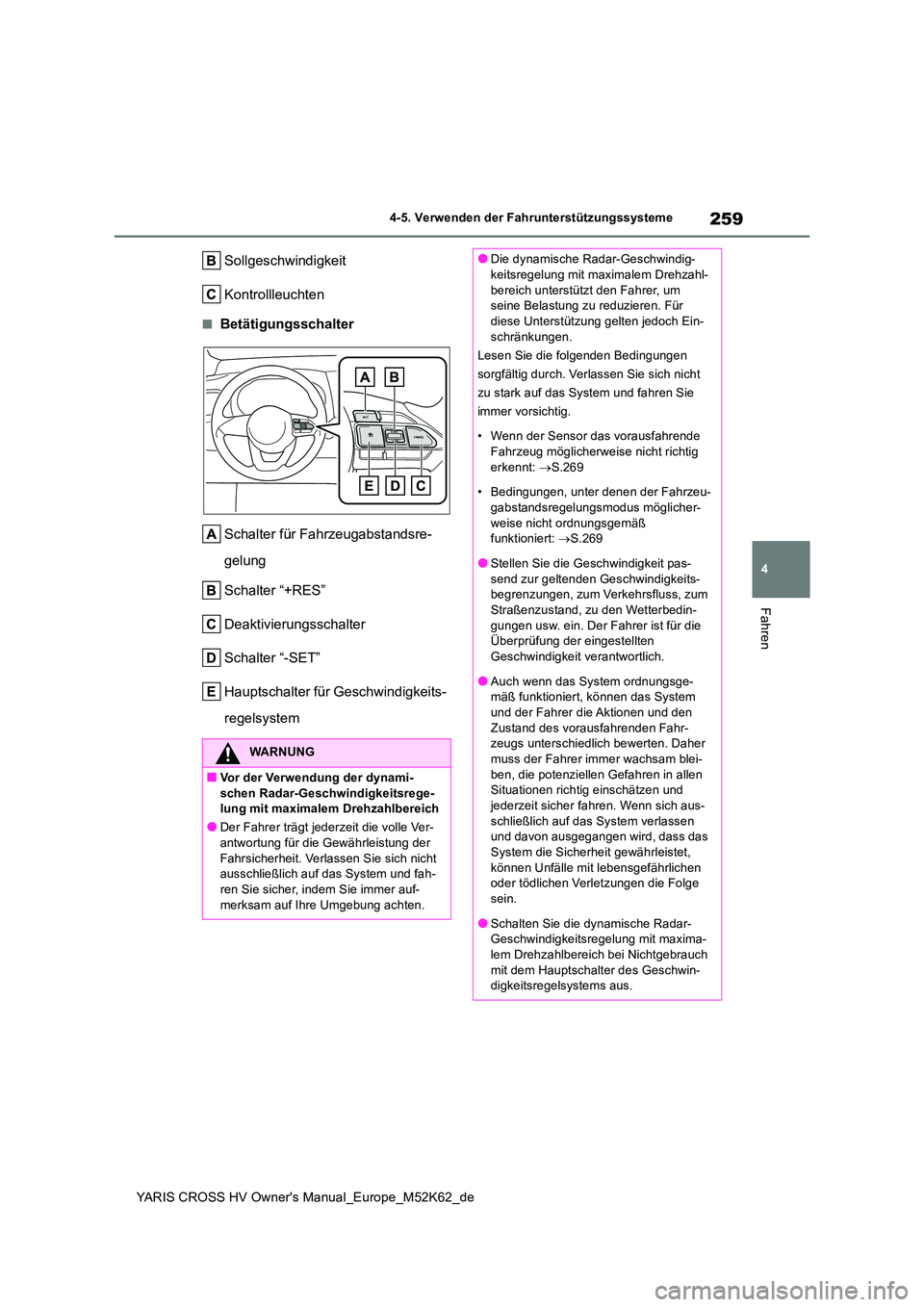

259
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Sollgeschwindigkeit
Kontrollleuchten
■Betätigungsschalter
Schalter für Fahrzeugabstandsre-
gelung
Schalter “+RES”
Deaktivierungsschalter
Schalter “-SET”
Hauptschalter für Geschwindigkeits-
regelsystem
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-lung mit maximalem Drehzahlbereich
●Der Fahrer trägt jederzeit die volle Ver-
antwortung für die Gewährleistung der Fahrsicherheit. Verlassen Sie sich nicht ausschließlich auf das System und fah-
ren Sie sicher, indem Sie immer auf- merksam auf Ihre Umgebung achten.
●Die dynamische Radar-Geschwindig-keitsregelung mit maximalem Drehzahl-
bereich unterstützt den Fahrer, um seine Belastung zu reduzieren. Für diese Unterstützung gelten jedoch Ein-
schränkungen.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu stark auf das System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt: S.269
• Bedingungen, unter denen der Fahrzeu- gabstandsregelungsmodus möglicher-
weise nicht ordnungsgemäß funktioniert: S.269
●Stellen Sie die Geschwindigkeit pas-
send zur geltenden Geschwindigkeits- begrenzungen, zum Verkehrsfluss, zum Straßenzustand, zu den Wetterbedin-
gungen usw. ein. Der Fahrer ist für die Überprüfung der eingestellten Geschwindigkeit verantwortlich.
●Auch wenn das System ordnungsge-mäß funktioniert, können das System und der Fahrer die Aktionen und den
Zustand des vorausfahrenden Fahr- zeugs unterschiedlich bewerten. Daher muss der Fahrer immer wachsam blei-
ben, die potenziellen Gefahren in allen Situationen richtig einschätzen und jederzeit sicher fahren. Wenn sich aus-
schließlich auf das System verlassen und davon ausgegangen wird, dass das System die Sicherheit gewährleistet,
können Unfälle mit lebensgefährlichen oder tödlichen Verletzungen die Folge sein.
●Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich bei Nichtgebrauch
mit dem Hauptschalter des Geschwin- digkeitsregelsystems aus.

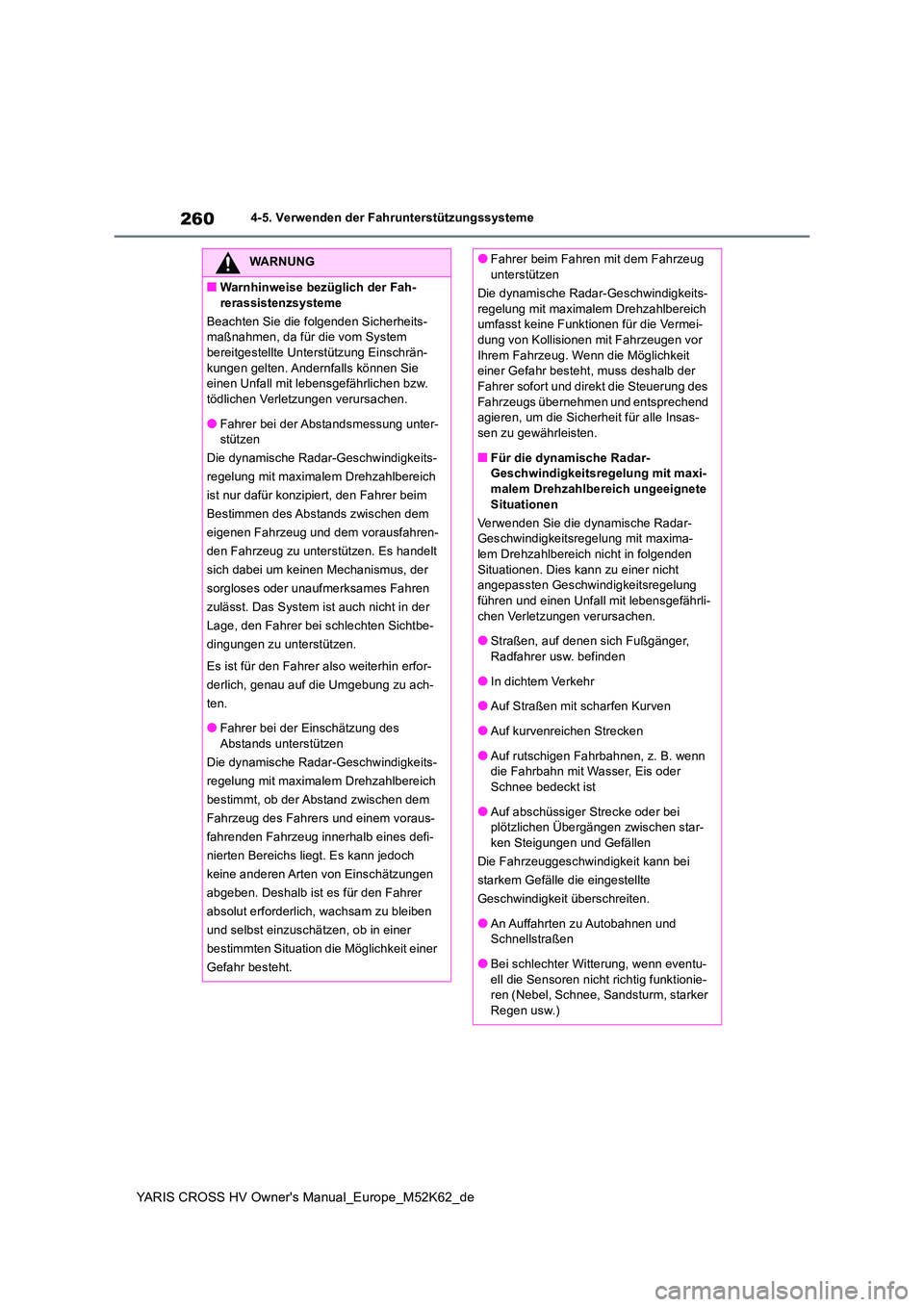

260
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
■Warnhinweise bezüglich der Fah-
rerassistenzsysteme
Beachten Sie die folgenden Sicherheits- maßnahmen, da für die vom System bereitgestellte Unterstützung Einschrän-
kungen gelten. Andernfalls können Sie einen Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen verursachen.
●Fahrer bei der Abstandsmessung unter-stützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
ist nur dafür konzipiert, den Fahrer beim
Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und dem vorausfahren-
den Fahrzeug zu unterstützen. Es handelt
sich dabei um keinen Mechanismus, der
sorgloses oder unaufmerksames Fahren
zulässt. Das System ist auch nicht in der
Lage, den Fahrer bei schlechten Sichtbe-
dingungen zu unterstützen.
Es ist für den Fahrer also weiterhin erfor-
derlich, genau auf die Umgebung zu ach-
ten.
●Fahrer bei der Einschätzung des
Abstands unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich
bestimmt, ob der Abstand zwischen dem
Fahrzeug des Fahrers und einem voraus-
fahrenden Fahrzeug innerhalb eines defi-
nierten Bereichs liegt. Es kann jedoch
keine anderen Arten von Einschätzungen
abgeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben
und selbst einzuschätzen, ob in einer
bestimmten Situation die Möglichkeit einer
Gefahr besteht.
●Fahrer beim Fahren mit dem Fahrzeug unterstützen
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich umfasst keine Funktionen für die Vermei-dung von Kollisionen mit Fahrzeugen vor
Ihrem Fahrzeug. Wenn die Möglichkeit einer Gefahr besteht, muss deshalb der Fahrer sofort und direkt die Steuerung des
Fahrzeugs übernehmen und entsprechend agieren, um die Sicherheit für alle Insas-sen zu gewährleisten.
■Für die dynamische Radar-Geschwindigkeitsregelung mit maxi-malem Drehzahlbereich ungeeignete
Situationen
Verwenden Sie die dynamische Radar- Geschwindigkeitsregelung mit maxima-lem Drehzahlbereich nicht in folgenden
Situationen. Dies kann zu einer nicht angepassten Geschwindigkeitsregelung führen und einen Unfall mit lebensgefährli-
chen Verletzungen verursachen.
●Straßen, auf denen sich Fußgänger, Radfahrer usw. befinden
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Auf abschüssiger Strecke oder bei plötzlichen Übergängen zwischen star- ken Steigungen und Gefällen
Die Fahrzeuggeschwindigkeit kann bei
starkem Gefälle die eingestellte
Geschwindigkeit überschreiten.
●An Auffahrten zu Autobahnen und Schnellstraßen
●Bei schlechter Witterung, wenn eventu-
ell die Sensoren nicht richtig funktionie- ren (Nebel, Schnee, Sandsturm, starker Regen usw.)

261
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

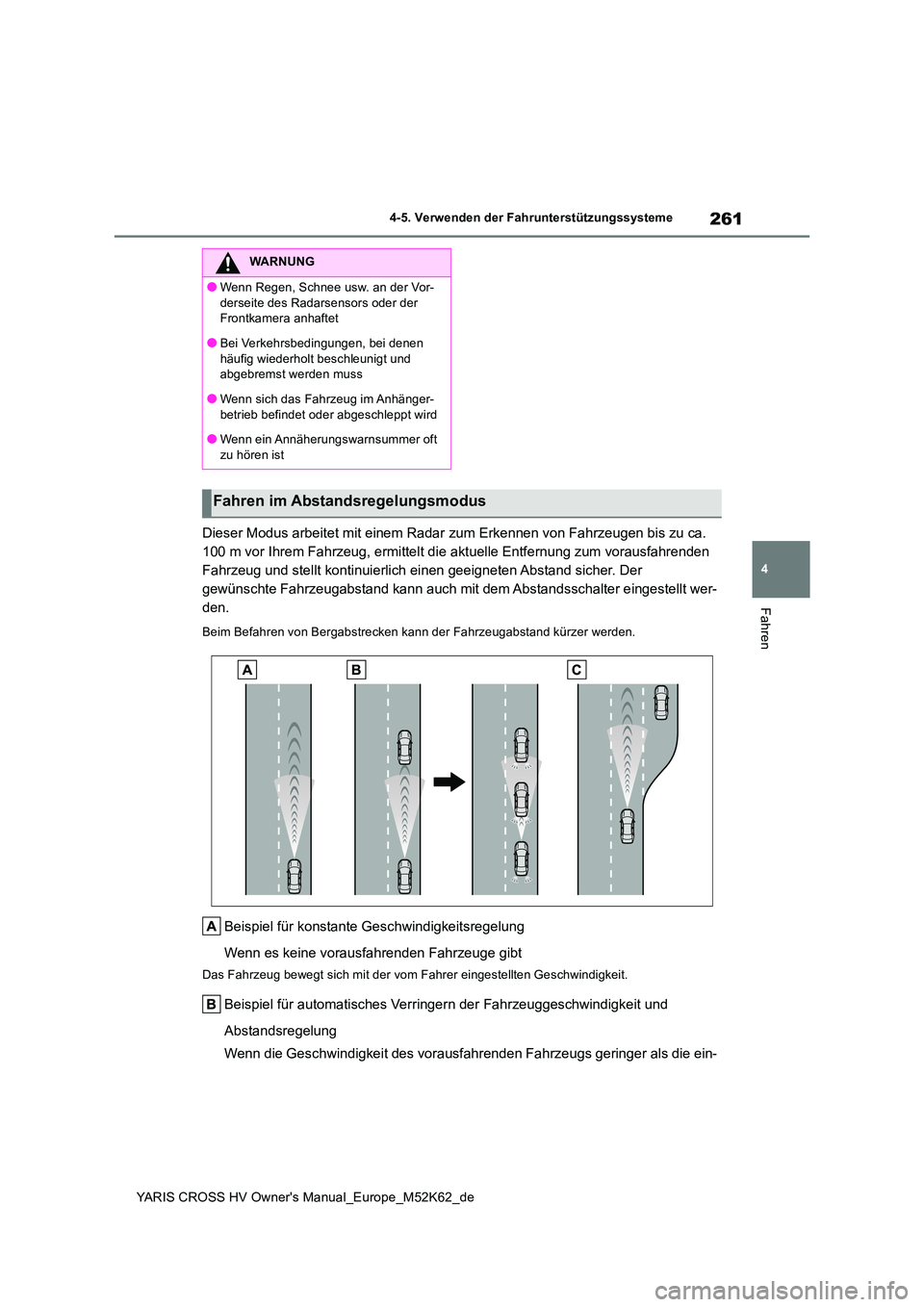

Dieser Modus arbeitet mit einem Radar zum Erkennen von Fahrzeugen bis zu ca.
100 m vor Ihrem Fahrzeug, ermittelt die aktuelle Entfernung zum vorausfahrenden
Fahrzeug und stellt kontinuierlich einen geeigneten Abstand sic her. Der
gewünschte Fahrzeugabstand kann auch mit dem Abstandsschalter e ingestellt wer-
den.
Beim Befahren von Bergabstrec ken kann der Fahrzeugabstand kürzer werden.
Beispiel für konstante Geschwindigkeitsregelung
Wenn es keine vorausfahrenden Fahrzeuge gibt
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn die Geschwindigkeit des vorausfahrenden Fahrzeugs geringer als die ein-
WARNUNG
●Wenn Regen, Schnee usw. an der Vor-
derseite des Radarsensors oder der Frontkamera anhaftet
●Bei Verkehrsbedingungen, bei denen
häufig wiederholt beschleunigt und abgebremst werden muss
●Wenn sich das Fahrzeug im Anhänger-
betrieb befindet oder abgeschleppt wird
●Wenn ein Annäherungswarnsummer oft zu hören ist
Fahren im Abstandsregelungsmodus

262
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme

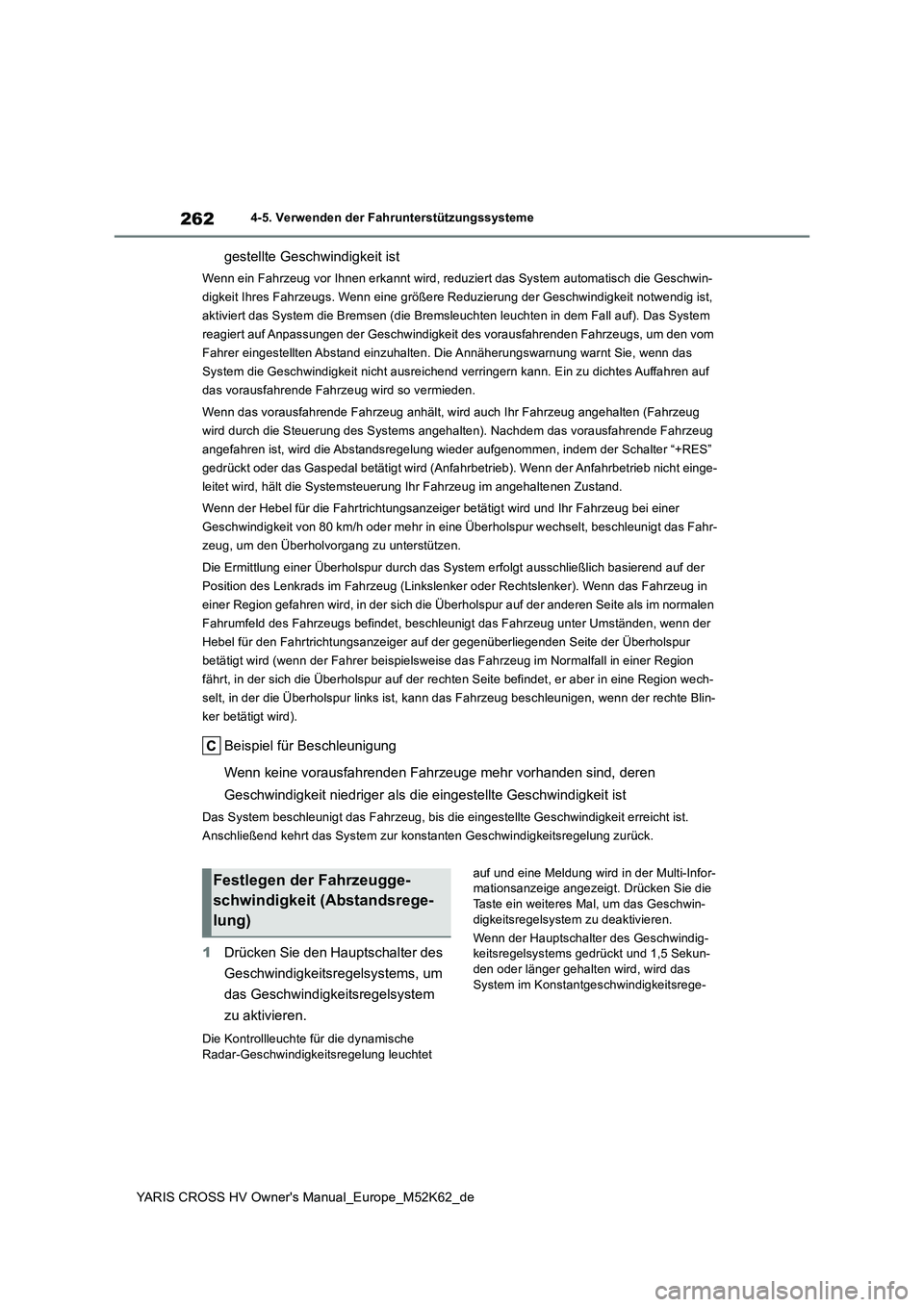

gestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen erkannt wird, reduziert das System automatisch die Geschwin-
digkeit Ihres Fahrzeugs. Wenn eine größere Reduzierung der Gesc hwindigkeit notwendig ist,
aktiviert das System die Bremsen (die Bremsleuchten leuchten in dem Fall auf). Das System
reagiert auf Anpassungen der Geschwindigkeit des vorausfahrende n Fahrzeugs, um den vom
Fahrer eingestellten Abstand einzuhalten. Die Annäherungswarnung warnt Sie, wenn das
System die Geschwindigkeit nicht ausreichend verringern kann. E in zu dichtes Auffahren auf
das vorausfahrende Fahrzeug wird so vermieden.
Wenn das vorausfahrende Fahrzeug anhält, wird auch Ihr Fahrzeug angehalten (Fahrzeug
wird durch die Steuerung des Syst ems angehalten). Nachdem das vorausfahrende Fahrzeug
angefahren ist, wird die Abstandsregelung wieder aufgenommen, i ndem der Schalter “+RES”
gedrückt oder das Gaspedal betätigt wird (Anfahrbetrieb). Wenn der Anfahrbetrieb nicht einge-
leitet wird, hält die Systemsteuerung Ihr Fahrzeug im angehalte nen Zustand.
Wenn der Hebel für die Fahrtrichtungsanzeiger betätigt wird und Ihr Fahrzeug bei einer
Geschwindigkeit von 80 km/h oder mehr in eine Überholspur wechs elt, beschleunigt das Fahr-
zeug, um den Überholvorgang zu unterstützen.
Die Ermittlung einer Überholspur durch das System erfolgt aussc hließlich basierend auf der
Position des Lenkrads im Fahrzeug (Linkslenker oder Rechtslenker). Wenn das Fahrzeug in
einer Region gefahren wird, in der s ich die Überholspur auf der anderen Seite als im normalen
Fahrumfeld des Fahrzeugs befi ndet, beschleunigt das Fahrzeug unter Umständen, wenn der
Hebel für den Fahrtrichtungs anzeiger auf der gegenüberliegenden Seite der Überholspur
betätigt wird (wenn der Fahrer beispielsweise das Fahrzeug im N ormalfall in einer Region
fährt, in der sich die Überhols pur auf der rechten Seite befindet, er aber in eine Region wech-
selt, in der die Überholspur links ist, kann das Fahrzeug besch leunigen, wenn der rechte Blin-
ker betätigt wird).
Beispiel für Beschleunigung
Wenn keine vorausfahrenden Fahrzeuge mehr vorhanden sind, deren
Geschwindigkeit niedriger als die eingestellte Geschwindigkeit ist
Das System beschleunigt das Fahrzeug, bis die eingestellte Geschwindigkeit erreicht ist.
Anschließend kehrt das System zur konstanten Geschwindigkeitsre gelung zurück.
1Drücken Sie den Hauptschalter des
Geschwindigkeitsregelsystems, um
das Geschwindigkeitsregelsystem
zu aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
auf und eine Meldung wird in der Multi-Infor- mationsanzeige angezeigt. Drücken Sie die Taste ein weiteres Mal, um das Geschwin-
digkeitsregelsystem zu deaktivieren.
Wenn der Hauptschalter des Geschwindig- keitsregelsystems gedrückt und 1,5 Sekun-den oder länger gehalten wird, wird das
System im Konstantgeschwindigkeitsrege-
Festlegen der Fahrzeugge-
schwindigkeit (Abstandsrege-
lung)
