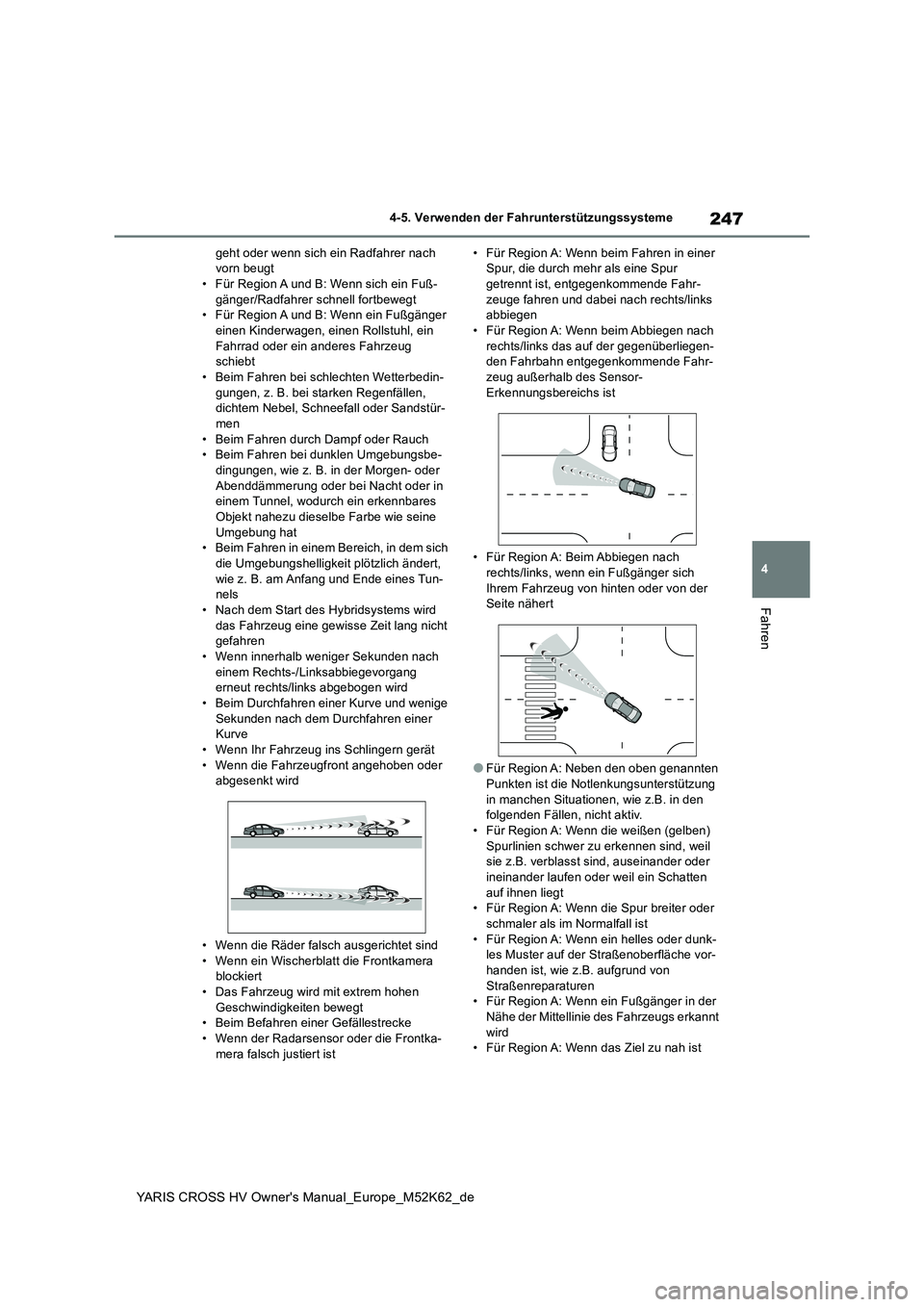

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
geht oder wenn sich ein Radfahrer nach vorn beugt• Für Region A und B: Wenn sich ein Fuß-
gänger/Radfahrer schnell fortbewegt • Für Region A und B: Wenn ein Fußgänger einen Kinderwagen, einen Rollstuhl, ein
Fahrrad oder ein anderes Fahrzeug schiebt• Beim Fahren bei schlechten Wetterbedin-
gungen, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall oder Sandstür-men
• Beim Fahren durch Dampf oder Rauch • Beim Fahren bei dunklen Umgebungsbe-dingungen, wie z. B. in der Morgen- oder
Abenddämmerung oder bei Nacht oder in einem Tunnel, wodurch ein erkennbares Objekt nahezu dieselbe Farbe wie seine
Umgebung hat • Beim Fahren in einem Bereich, in dem sich die Umgebungshelligkeit plötzlich ändert,
wie z. B. am Anfang und Ende eines Tun- nels• Nach dem Start des Hybridsystems wird
das Fahrzeug eine gewisse Zeit lang nicht gefahren• Wenn innerhalb weniger Sekunden nach
einem Rechts-/Linksabbiegevorgang erneut rechts/links abgebogen wird• Beim Durchfahren einer Kurve und wenige
Sekunden nach dem Durchfahren einer Kurve• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn die Fahrzeugfront angehoben oder abgesenkt wird
• Wenn die Räder falsch ausgerichtet sind • Wenn ein Wischerblatt die Frontkamera blockiert
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt• Beim Befahren einer Gefällestrecke
• Wenn der Radarsensor oder die Frontka- mera falsch justiert ist
• Für Region A: Wenn beim Fahren in einer Spur, die durch mehr als eine Spur getrennt ist, entgegenkommende Fahr-
zeuge fahren und dabei nach rechts/links abbiegen• Für Region A: Wenn beim Abbiegen nach
rechts/links das auf der gegenüberliegen- den Fahrbahn entgegenkommende Fahr-zeug außerhalb des Sensor-
Erkennungsbereichs ist
• Für Region A: Beim Abbiegen nach
rechts/links, wenn ein Fußgänger sich Ihrem Fahrzeug von hinten oder von der Seite nähert
●Für Region A: Neben den oben genannten Punkten ist die Notlenkungsunterstützung
in manchen Situationen, wie z.B. in den folgenden Fällen, nicht aktiv.• Für Region A: Wenn die weißen (gelben)
Spurlinien schwer zu erkennen sind, weil sie z.B. verblasst sind, auseinander oder ineinander laufen oder weil ein Schatten
auf ihnen liegt • Für Region A: Wenn die Spur breiter oder schmaler als im Normalfall ist
• Für Region A: Wenn ein helles oder dunk- les Muster auf der Straßenoberfläche vor-handen ist, wie z.B. aufgrund von
Straßenreparaturen • Für Region A: Wenn ein Fußgänger in der Nähe der Mittellinie des Fahrzeugs erkannt
wird • Für Region A: Wenn das Ziel zu nah ist

248

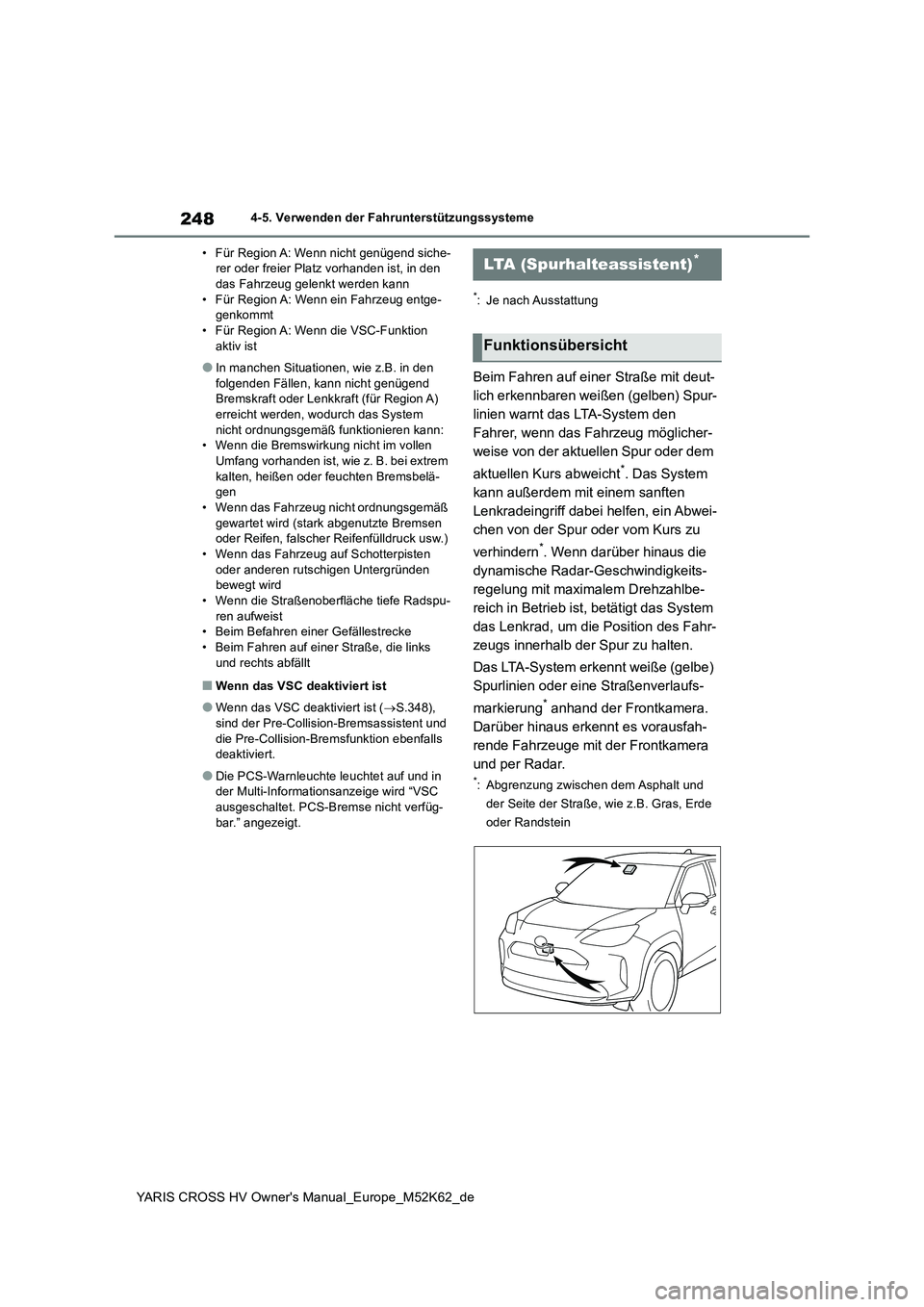

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
• Für Region A: Wenn nicht genügend siche- rer oder freier Platz vorhanden ist, in den das Fahrzeug gelenkt werden kann
• Für Region A: Wenn ein Fahrzeug entge- genkommt• Für Region A: Wenn die VSC-Funktion
aktiv ist
●In manchen Situationen, wie z.B. in den
folgenden Fällen, kann nicht genügend Bremskraft oder Lenkkraft (für Region A) erreicht werden, wodurch das System
nicht ordnungsgemäß funktionieren kann: • Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wie z. B. bei extrem
kalten, heißen oder feuchten Bremsbelä- gen• Wenn das Fahrzeug nicht ordnungsgemäß
gewartet wird (stark abgenutzte Bremsen oder Reifen, falscher Reifenfülldruck usw.)• Wenn das Fahrzeug auf Schotterpisten
oder anderen rutschigen Untergründen bewegt wird• Wenn die Straßenoberfläche tiefe Radspu-
ren aufweist • Beim Befahren einer Gefällestrecke• Beim Fahren auf einer Straße, die links
und rechts abfällt
■Wenn das VSC deaktiviert ist
●Wenn das VSC deaktiviert ist ( S.348),
sind der Pre-Collision-Bremsassistent und die Pre-Collision-Bremsfunktion ebenfalls deaktiviert.
●Die PCS-Warnleuchte leuchtet auf und in der Multi-Informationsanzeige wird “VSC
ausgeschaltet. PCS-Bremse nicht verfüg- bar.” angezeigt.
*: Je nach Ausstattung
Beim Fahren auf einer Straße mit deut-
lich erkennbaren weißen (gelben) Spur-
linien warnt das LTA-System den
Fahrer, wenn das Fahrzeug möglicher-
weise von der aktuellen Spur oder dem
aktuellen Kurs abweicht*. Das System
kann außerdem mit einem sanften
Lenkradeingriff dabei helfen, ein Abwei-
chen von der Spur oder vom Kurs zu
verhindern*. Wenn darüber hinaus die
dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbe-
reich in Betrieb ist, betätigt das System
das Lenkrad, um die Position des Fahr-
zeugs innerhalb der Spur zu halten.
Das LTA-System erkennt weiße (gelbe)
Spurlinien oder eine Straßenverlaufs-
markierung* anhand der Frontkamera.
Darüber hinaus erkennt es vorausfah-
rende Fahrzeuge mit der Frontkamera
und per Radar.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
LTA (Spurhalteassistent)*
Funktionsübersicht

249
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

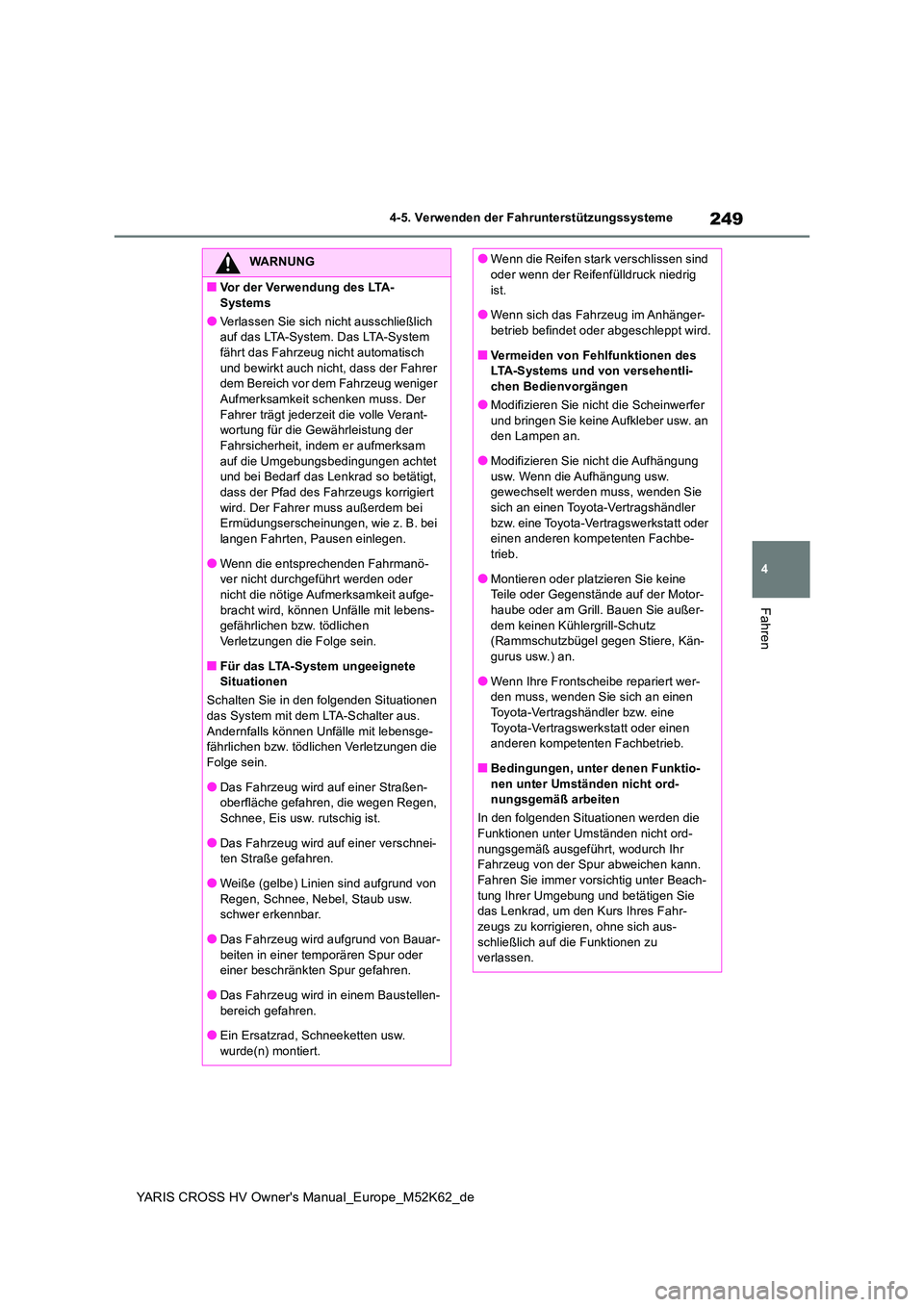

WARNUNG
■Vor der Verwendung des LTA-
Systems
●Verlassen Sie sich nicht ausschließlich auf das LTA-System. Das LTA-System fährt das Fahrzeug nicht automatisch
und bewirkt auch nicht, dass der Fahrer dem Bereich vor dem Fahrzeug weniger Aufmerksamkeit schenken muss. Der
Fahrer trägt jederzeit die volle Verant- wortung für die Gewährleistung der Fahrsicherheit, indem er aufmerksam
auf die Umgebungsbedingungen achtet und bei Bedarf das Lenkrad so betätigt, dass der Pfad des Fahrzeugs korrigiert
wird. Der Fahrer muss außerdem bei Ermüdungserscheinungen, wie z. B. bei langen Fahrten, Pausen einlegen.
●Wenn die entsprechenden Fahrmanö-ver nicht durchgeführt werden oder nicht die nötige Aufmerksamkeit aufge-
bracht wird, können Unfälle mit lebens- gefährlichen bzw. tödlichen Verletzungen die Folge sein.
■Für das LTA-System ungeeignete Situationen
Schalten Sie in den folgenden Situationen
das System mit dem LTA-Schalter aus. Andernfalls können Unfälle mit lebensge-fährlichen bzw. tödlichen Verletzungen die
Folge sein.
●Das Fahrzeug wird auf einer Straßen- oberfläche gefahren, die wegen Regen,
Schnee, Eis usw. rutschig ist.
●Das Fahrzeug wird auf einer verschnei- ten Straße gefahren.
●Weiße (gelbe) Linien sind aufgrund von Regen, Schnee, Nebel, Staub usw. schwer erkennbar.
●Das Fahrzeug wird aufgrund von Bauar-beiten in einer temporären Spur oder einer beschränkten Spur gefahren.
●Das Fahrzeug wird in einem Baustellen-bereich gefahren.
●Ein Ersatzrad, Schneeketten usw.
wurde(n) montiert.
●Wenn die Reifen stark verschlissen sind oder wenn der Reifenfülldruck niedrig
ist.
●Wenn sich das Fahrzeug im Anhänger- betrieb befindet oder abgeschleppt wird.
■Vermeiden von Fehlfunktionen des LTA-Systems und von versehentli-chen Bedienvorgängen
●Modifizieren Sie nicht die Scheinwerfer
und bringen Sie keine Aufkleber usw. an den Lampen an.
●Modifizieren Sie nicht die Aufhängung
usw. Wenn die Aufhängung usw. gewechselt werden muss, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbe-trieb.
●Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motor-haube oder am Grill. Bauen Sie außer-
dem keinen Kühlergrill-Schutz (Rammschutzbügel gegen Stiere, Kän-gurus usw.) an.
●Wenn Ihre Frontscheibe repariert wer-den muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Bedingungen, unter denen Funktio-
nen unter Umständen nicht ord- nungsgemäß arbeiten
In den folgenden Situationen werden die Funktionen unter Umständen nicht ord-
nungsgemäß ausgeführt, wodurch Ihr Fahrzeug von der Spur abweichen kann. Fahren Sie immer vorsichtig unter Beach-
tung Ihrer Umgebung und betätigen Sie das Lenkrad, um den Kurs Ihres Fahr-zeugs zu korrigieren, ohne sich aus-
schließlich auf die Funktionen zu verlassen.

250
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme

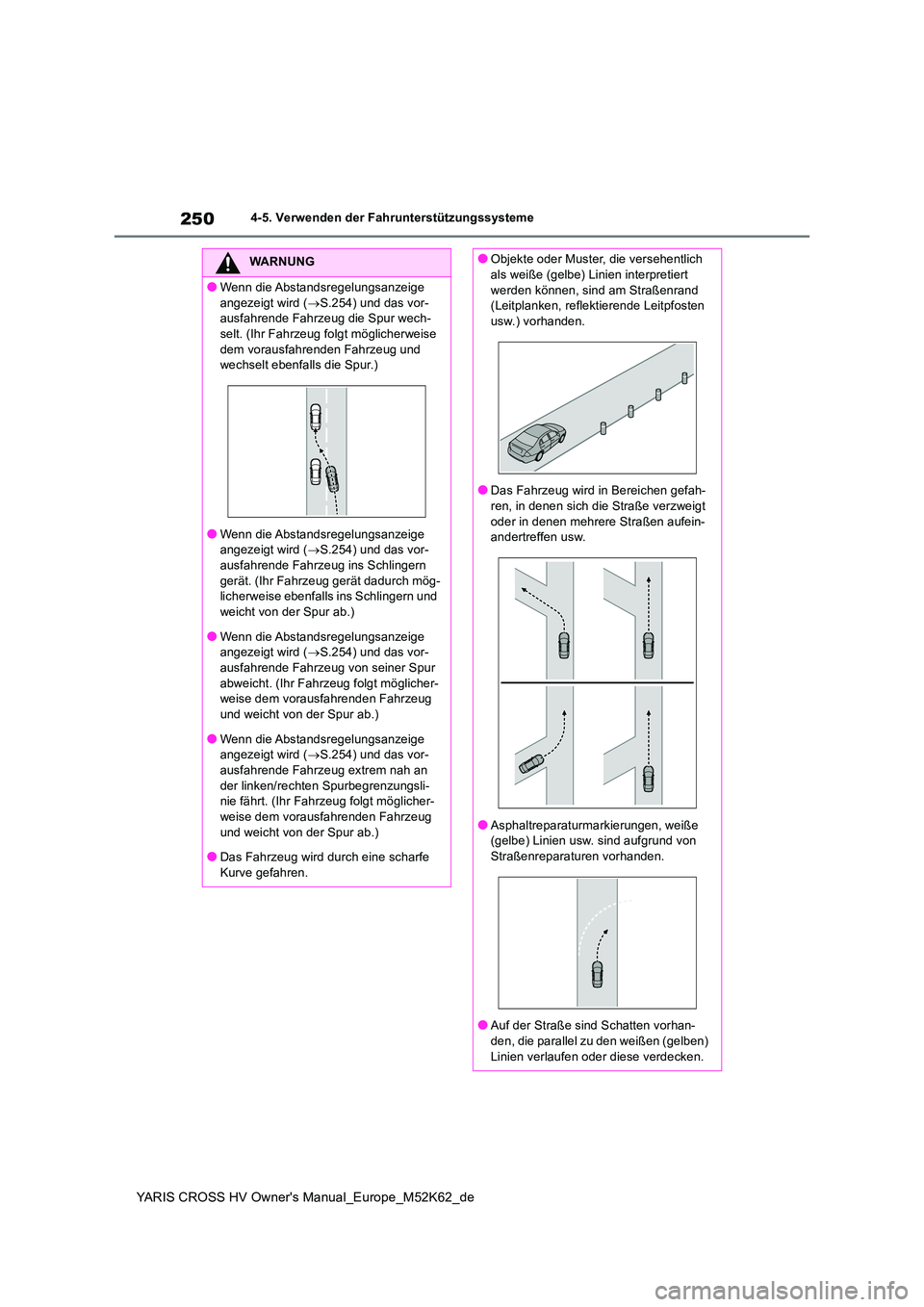

WARNUNG
●Wenn die Abstandsregelungsanzeige
angezeigt wird ( S.254) und das vor- ausfahrende Fahrzeug die Spur wech-selt. (Ihr Fahrzeug folgt möglicherweise
dem vorausfahrenden Fahrzeug und wechselt ebenfalls die Spur.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.254) und das vor- ausfahrende Fahrzeug ins Schlingern
gerät. (Ihr Fahrzeug gerät dadurch mög- licherweise ebenfalls ins Schlingern und weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.254) und das vor- ausfahrende Fahrzeug von seiner Spur
abweicht. (Ihr Fahrzeug folgt möglicher- weise dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( S.254) und das vor-
ausfahrende Fahrzeug extrem nah an der linken/rechten Spurbegrenzungsli- nie fährt. (Ihr Fahrzeug folgt möglicher-
weise dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
●Das Fahrzeug wird durch eine scharfe
Kurve gefahren.
●Objekte oder Muster, die versehentlich als weiße (gelbe) Linien interpretiert
werden können, sind am Straßenrand (Leitplanken, reflektierende Leitpfosten usw.) vorhanden.
●Das Fahrzeug wird in Bereichen gefah-ren, in denen sich die Straße verzweigt
oder in denen mehrere Straßen aufein- andertreffen usw.
●Asphaltreparaturmarkierungen, weiße (gelbe) Linien usw. sind aufgrund von Straßenreparaturen vorhanden.
●Auf der Straße sind Schatten vorhan-den, die parallel zu den weißen (gelben)
Linien verlaufen oder diese verdecken.

251
4

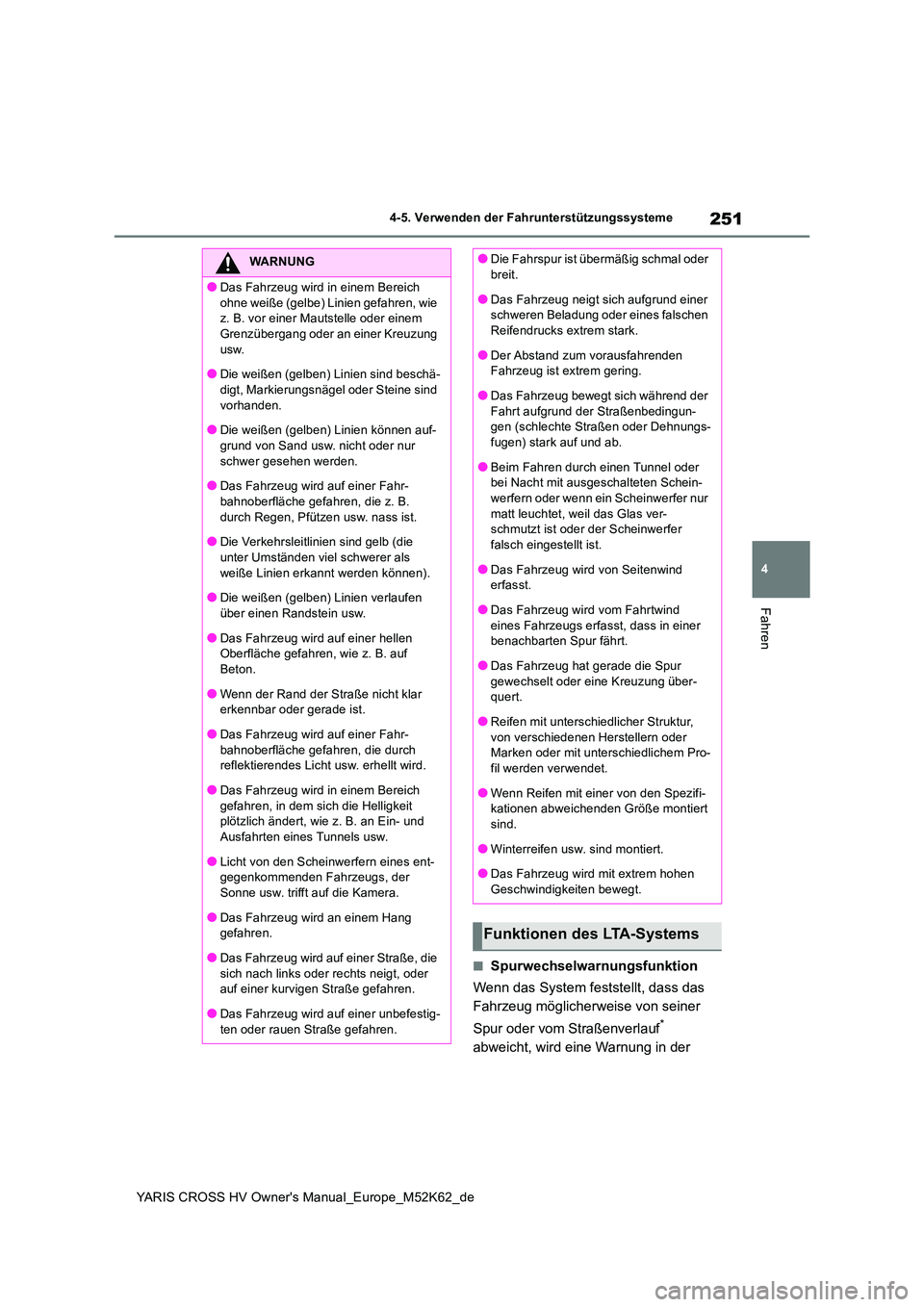

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Spurwechselwarnungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder vom Straßenverlauf*
abweicht, wird eine Warnung in der
WARNUNG
●Das Fahrzeug wird in einem Bereich
ohne weiße (gelbe) Linien gefahren, wie z. B. vor einer Mautstelle oder einem Grenzübergang oder an einer Kreuzung
usw.
●Die weißen (gelben) Linien sind beschä- digt, Markierungsnägel oder Steine sind
vorhanden.
●Die weißen (gelben) Linien können auf- grund von Sand usw. nicht oder nur
schwer gesehen werden.
●Das Fahrzeug wird auf einer Fahr- bahnoberfläche gefahren, die z. B.
durch Regen, Pfützen usw. nass ist.
●Die Verkehrsleitlinien sind gelb (die unter Umständen viel schwerer als
weiße Linien erkannt werden können).
●Die weißen (gelben) Linien verlaufen über einen Randstein usw.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. auf Beton.
●Wenn der Rand der Straße nicht klar erkennbar oder gerade ist.
●Das Fahrzeug wird auf einer Fahr-bahnoberfläche gefahren, die durch reflektierendes Licht usw. erhellt wird.
●Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit plötzlich ändert, wie z. B. an Ein- und
Ausfahrten eines Tunnels usw.
●Licht von den Scheinwerfern eines ent- gegenkommenden Fahrzeugs, der
Sonne usw. trifft auf die Kamera.
●Das Fahrzeug wird an einem Hang gefahren.
●Das Fahrzeug wird auf einer Straße, die sich nach links oder rechts neigt, oder auf einer kurvigen Straße gefahren.
●Das Fahrzeug wird auf einer unbefestig-ten oder rauen Straße gefahren.
●Die Fahrspur ist übermäßig schmal oder breit.
●Das Fahrzeug neigt sich aufgrund einer schweren Beladung oder eines falschen Reifendrucks extrem stark.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
●Das Fahrzeug bewegt sich während der
Fahrt aufgrund der Straßenbedingun- gen (schlechte Straßen oder Dehnungs-fugen) stark auf und ab.
●Beim Fahren durch einen Tunnel oder bei Nacht mit ausgeschalteten Schein-werfern oder wenn ein Scheinwerfer nur
matt leuchtet, weil das Glas ver- schmutzt ist oder der Scheinwerfer falsch eingestellt ist.
●Das Fahrzeug wird von Seitenwind erfasst.
●Das Fahrzeug wird vom Fahrtwind
eines Fahrzeugs erfasst, dass in einer benachbarten Spur fährt.
●Das Fahrzeug hat gerade die Spur
gewechselt oder eine Kreuzung über- quert.
●Reifen mit unterschiedlicher Struktur,
von verschiedenen Herstellern oder Marken oder mit unterschiedlichem Pro-fil werden verwendet.
●Wenn Reifen mit einer von den Spezifi-kationen abweichenden Größe montiert sind.
●Winterreifen usw. sind montiert.
●Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
Funktionen des LTA-Systems

252
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
4-5. Verwenden der Fahrunterstützungssysteme
Multi-Informationsanzeige angezeigt
und es ertönt entweder ein Warnsum-
mer oder das Lenkrad vibriert, um den
Fahrer zu warnen.
Wenn der Warnsummer ertönt oder das
Lenkrad vibriert, überprüfen Sie den Bereich
um Ihr Fahrzeug und betätigen Sie das
Lenkrad vorsichtig, um das Fahrzeug wieder
in die Mitte der Spur zu bringen.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, arbeitet die Spurwechsel-
warnung auch bei betätigten Fahrtrichtungs-
anzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Lenkungsunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder vom Straßenverlauf*
abweicht, greift das System kurzzeitig
unterstützend in die Bewegung des
Lenkrads ein, um das Fahrzeug in der
Spur zu halten.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, a rbeitet die Lenkungsun-
terstützungsfunktion auch bei betätigten
Fahrtrichtungsanzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Fahrzeugschlingerwarnung
Wenn das Fahrzeug innerhalb einer
Spur ins Schlingern gerät, ertönt der
Warnsummer und es wird eine Nach-
richt in der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen.

253
4
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

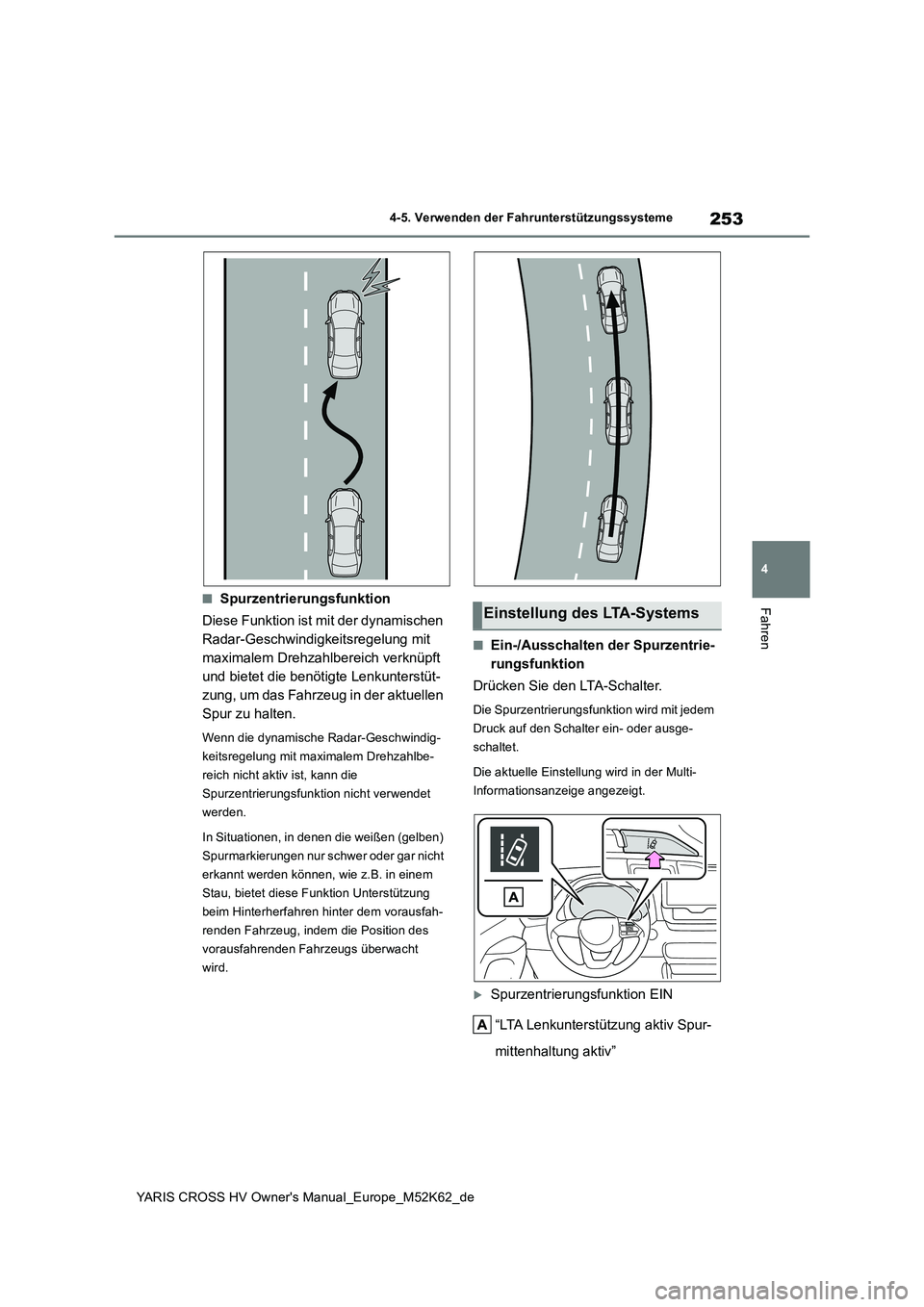

4-5. Verwenden der Fahrunterstützungssysteme
Fahren■Spurzentrierungsfunktion
Diese Funktion ist mit der dynamischen
Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich verknüpft
und bietet die benötigte Lenkunterstüt-
zung, um das Fahrzeug in der aktuellen
Spur zu halten.
Wenn die dynamische Radar-Geschwindig-
keitsregelung mit maximalem Drehzahlbe-
reich nicht aktiv ist, kann die
Spurzentrierungsfunktion nicht verwendet
werden.
In Situationen, in denen die weißen (gelben)
Spurmarkierungen nur schwer oder gar nicht
erkannt werden können, wie z.B. in einem
Stau, bietet diese Funktion Unterstützung
beim Hinterherfahren hinter dem vorausfah-
renden Fahrzeug, indem die Position des
vorausfahrenden Fahrzeugs überwacht
wird.
■Ein-/Ausschalten der Spurzentrie-
rungsfunktion
Drücken Sie den LTA-Schalter.
Die Spurzentrierungsfunktion wird mit jedem
Druck auf den Schalter ein- oder ausge-
schaltet.
Die aktuelle Einstellung wird in der Multi-
Informationsanzeige angezeigt.
Spurzentrierungsfunktion EIN
“LTA Lenkunterstützung aktiv Spur-
mittenhaltung aktiv”
Einstellung des LTA-Systems

254
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

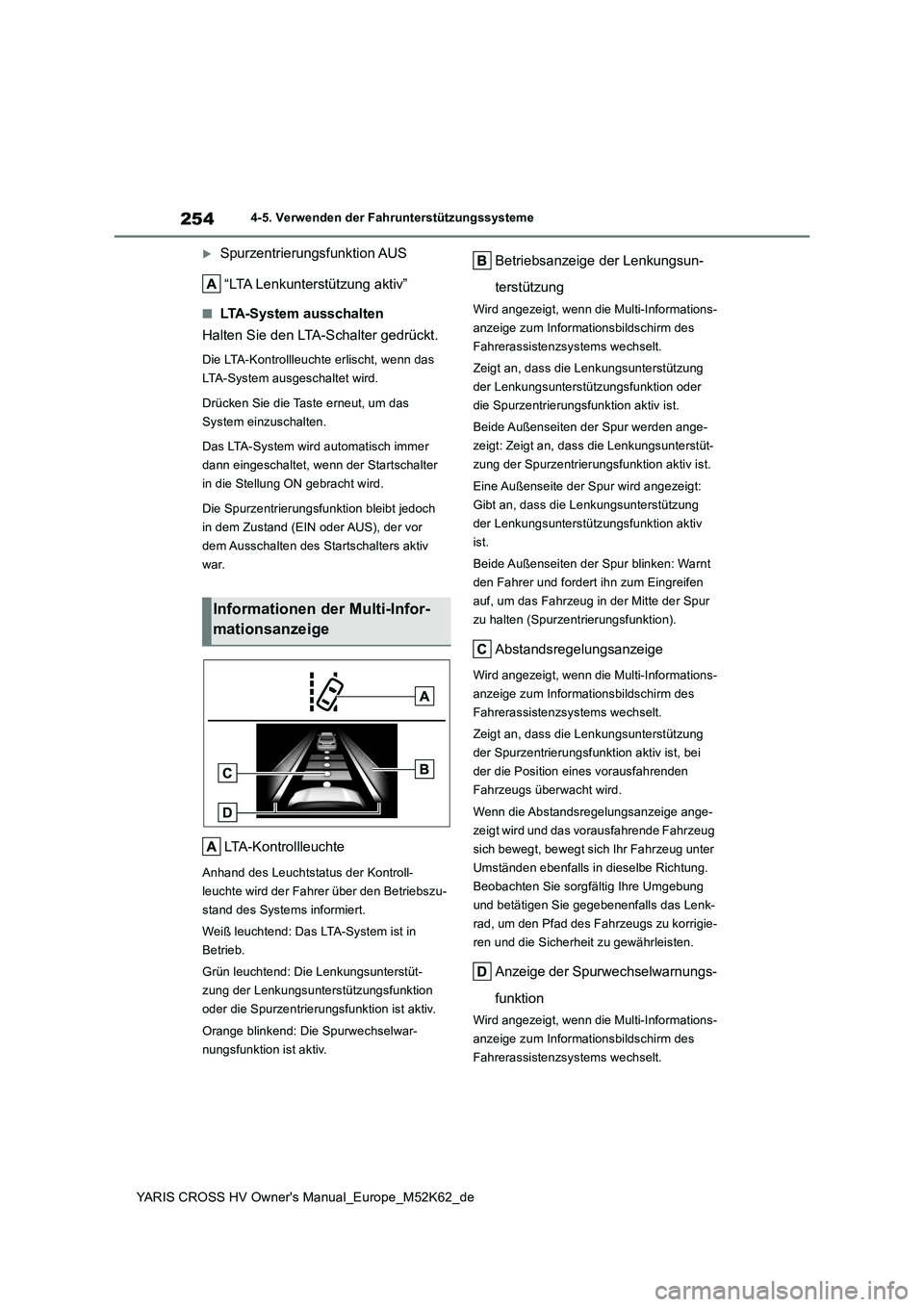

4-5. Verwenden der Fahrunterstützungssysteme
Spurzentrierungsfunktion AUS
“LTA Lenkunterstützung aktiv”
■LTA-System ausschalten
Halten Sie den LTA-Schalter gedrückt.
Die LTA-Kontrollleuchte erlischt, wenn das
LTA-System ausgeschaltet wird.
Drücken Sie die Taste erneut, um das
System einzuschalten.
Das LTA-System wird automatisch immer
dann eingeschaltet, wenn der Startschalter
in die Stellung ON gebracht wird.
Die Spurzentrierungsfunktion bleibt jedoch
in dem Zustand (EIN oder AUS), der vor
dem Ausschalten des Startschalters aktiv
war.
LTA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den Betriebszu-
stand des Systems informiert.
Weiß leuchtend: Das LTA-System ist in
Betrieb.
Grün leuchtend: Die Lenkungsunterstüt-
zung der Lenkungsunterstützungsfunktion
oder die Spurzentrierungsfunktion ist aktiv.
Orange blinkend: Die Spurwechselwar-
nungsfunktion ist aktiv.
Betriebsanzeige der Lenkungsun-
terstützung
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion oder
die Spurzentrierungsfunktion aktiv ist.
Beide Außenseiten der Spur werden ange-
zeigt: Zeigt an, dass die Lenkungsunterstüt-
zung der Spurzentrierungsfunktion aktiv ist.
Eine Außenseite der Spur wird angezeigt:
Gibt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion aktiv
ist.
Beide Außenseiten der Spur blinken: Warnt
den Fahrer und fordert ihn zum Eingreifen
auf, um das Fahrzeug in der Mitte der Spur
zu halten (Spurzentrierungsfunktion).
Abstandsregelungsanzeige
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Spurzentrierungsfunktion aktiv ist, bei
der die Position eines vorausfahrenden
Fahrzeugs überwacht wird.
Wenn die Abstandsregelungsanzeige ange-
zeigt wird und das vorausfahrende Fahrzeug
sich bewegt, bewegt sich Ihr Fahrzeug unter
Umständen ebenfalls in dieselbe Richtung.
Beobachten Sie sorgfältig Ihre Umgebung
und betätigen Sie gegebenenfalls das Lenk-
rad, um den Pfad des Fahrzeugs zu korrigie-
ren und die Sicherheit zu gewährleisten.
Anzeige der Spurwechselwarnungs-
funktion
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Informationen der Multi-Infor-
mationsanzeige
