2021 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

463
7
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

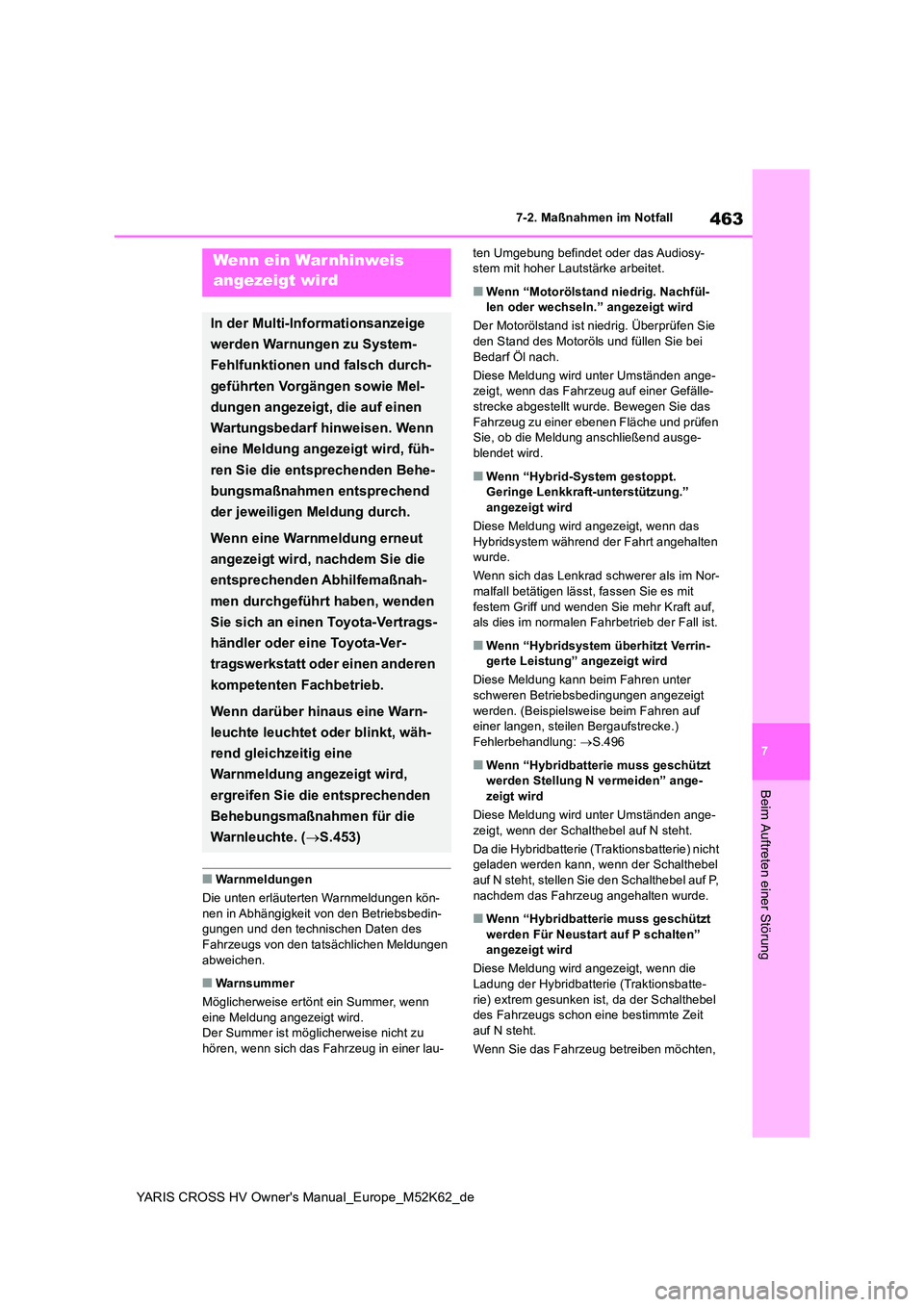

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen in Abhängigkeit von den Betriebsbedin- gungen und den technischen Daten des Fahrzeugs von den tatsächlichen Meldungen
abweichen.
■Warnsummer
Möglicherweise ertönt ein Summer, wenn eine Meldung angezeigt wird. Der Summer ist möglicherweise nicht zu
hören, wenn sich das Fahrzeug in einer lau-
ten Umgebung befindet oder das Audiosy- stem mit hoher Lautstärke arbeitet.
■Wenn “Motorölstand niedrig. Nachfül-len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Stand des Motoröls und füllen Sie bei Bedarf Öl nach.
Diese Meldung wird unter Umständen ange- zeigt, wenn das Fahrzeug auf einer Gefälle-
strecke abgestellt wurde. Bewegen Sie das Fahrzeug zu einer ebenen Fläche und prüfen Sie, ob die Meldung anschließend ausge-
blendet wird.
■Wenn “Hybrid-System gestoppt. Geringe Lenkkraft-unterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn das
Hybridsystem während der Fahrt angehalten wurde.
Wenn sich das Lenkrad schwerer als im Nor- malfall betätigen lässt, fassen Sie es mit
festem Griff und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb der Fall ist.
■Wenn “Hybridsystem überhitzt Verrin-gerte Leistung” angezeigt wird
Diese Meldung kann beim Fahren unter
schweren Betriebsbedingungen angezeigt werden. (Beispielsweise beim Fahren auf einer langen, steilen Bergaufstrecke.)
Fehlerbehandlung: S.496
■Wenn “Hybridbatterie muss geschützt werden Stellung N vermeiden” ange-zeigt wird
Diese Meldung wird unter Umständen ange-
zeigt, wenn der Schalthebel auf N steht.
Da die Hybridbatterie (Traktionsbatterie) nicht geladen werden kann, wenn der Schalthebel auf N steht, stellen Sie den Schalthebel auf P,
nachdem das Fahrzeug angehalten wurde.
■Wenn “Hybridbatterie muss geschützt werden Für Neustart auf P schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn die
Ladung der Hybridbatterie (Traktionsbatte- rie) extrem gesunken ist, da der Schalthebel des Fahrzeugs schon eine bestimmte Zeit
auf N steht.
Wenn Sie das Fahrzeug betreiben möchten,
Wenn ein War nhinweis
angezeigt wird
In der Multi-Informationsanzeige
werden Warnungen zu System-
Fehlfunktionen und falsch durch-
geführten Vorgängen sowie Mel-
dungen angezeigt, die auf einen
Wartungsbedarf hinweisen. Wenn
eine Meldung angezeigt wird, füh-
ren Sie die entsprechenden Behe-
bungsmaßnahmen entsprechend
der jeweiligen Meldung durch.
Wenn eine Warnmeldung erneut
angezeigt wird, nachdem Sie die
entsprechenden Abhilfemaßnah-
men durchgeführt haben, wenden
Sie sich an einen Toyota-Vertrags-
händler oder eine Toyota-Ver-
tragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Wenn darüber hinaus eine Warn-
leuchte leuchtet oder blinkt, wäh-
rend gleichzeitig eine
Warnmeldung angezeigt wird,
ergreifen Sie die entsprechenden
Behebungsmaßnahmen für die
Warnleuchte. ( S.453)

464
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
7-2. Maßnahmen im Notfall
stellen Sie den Schalthebel auf P und starten Sie das Hybridsystem neu.
■Wenn “Vor Verlassen des Fahrzeugs auf P schalten” angezeigt wird
Die Meldung wird angezeigt, wenn die Fah-
rertür geöffnet wurde, ohne den Startschalter auf AUS zu stellen und während sich der Schalthebel in einer anderen Stellung als P
befand. Stellen Sie den Schalthebel auf P.
■Wenn “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben” angezeigt wird
Wenn das Gaspedal betätigt wird, während
sich der Schalthebel in der Stellung N befin- det.
Lösen Sie das Gaspedal und stellen Sie den Schalthebel auf D oder R.
■Wenn “Bei angehaltenem Fahrzeug
Bremse treten. Hybridsystem kann überhitzen.” angezeigt wird
Die Meldung wird möglicherweise angezeigt, wenn das Gaspedal betätigt wird, um das
Fahrzeug in Position zu halten, während das Fahrzeug an einer Steigung usw. angehalten wurde. Das Hybridsystem kann überhitzen.
Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.
■Wenn “Stromversorgung ausgeschal-tet, um Batterie zu schonen.” angezeigt
wird
Das System wurde durch die automatische Abschaltfunktion deaktiviert. Lassen Sie beim nächsten Start des Hybridsystems das
System ca. 5 Minuten laufen, um die 12-Volt- Batterie zu laden.
■Wenn “Fehlfunktion des Scheinwerfer-systems. Bitte Händler kontaktieren.”
angezeigt wird
Die Funktion der folgenden Systeme kann gestört sein. Lassen Sie das Fahrzeug umge-hend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-fen.
●LED-Scheinwerfersystem (je nach Ausstat-tung)
●AHS (adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernlicht (je nach Ausstat-tung)
■Wenn eine Meldung angezeigt wird, die auf eine Störung der Frontkamera hin-
weist
Die folgenden Systeme stellen unter Umstän- den den Betrieb ein, bis das in der Meldung angegebene Problem beseitigt wurde.
( S.235, 453)
●PCS (Pre-Collision-System) (je nach Aus-
stattung)
●LTA (Spurhalteassistent) (je nach Ausstat-
tung)
●AHS (adaptives Fernlichtsystem) (je nach
Ausstattung)
●Automatisches Fernlicht (je nach Ausstat-
tung)
●RSA (Verkehrszeichenassistent) (je nach
Ausstattung)
●Dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich (je nach Ausstattung)
■Wenn eine Meldung angezeigt wird, die auf eine Störung des Radarsensors hin-
weist
Die folgenden Systeme stellen unter Umstän- den den Betrieb ein, bis das in der Meldung angegebene Problem beseitigt wurde.
( S.235, 453)
●PCS (Pre-Collision-System) (je nach Aus-
stattung)
●LTA (Spurhalteassistent) (je nach Ausstat-
tung)
●Dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich (je nach Ausstattung)
■Wenn “Ölwechsel bald erforderlich” angezeigt wird
Gibt an, dass das Motoröl gewechselt wer-
den muss.
Prüfen Sie das Motoröl und führen Sie bei Bedarf einen Ölwechsel durch.
Nach dem Ölwechsel sollte die Meldung zurückgesetzt werden. ( S.401)

465
7
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

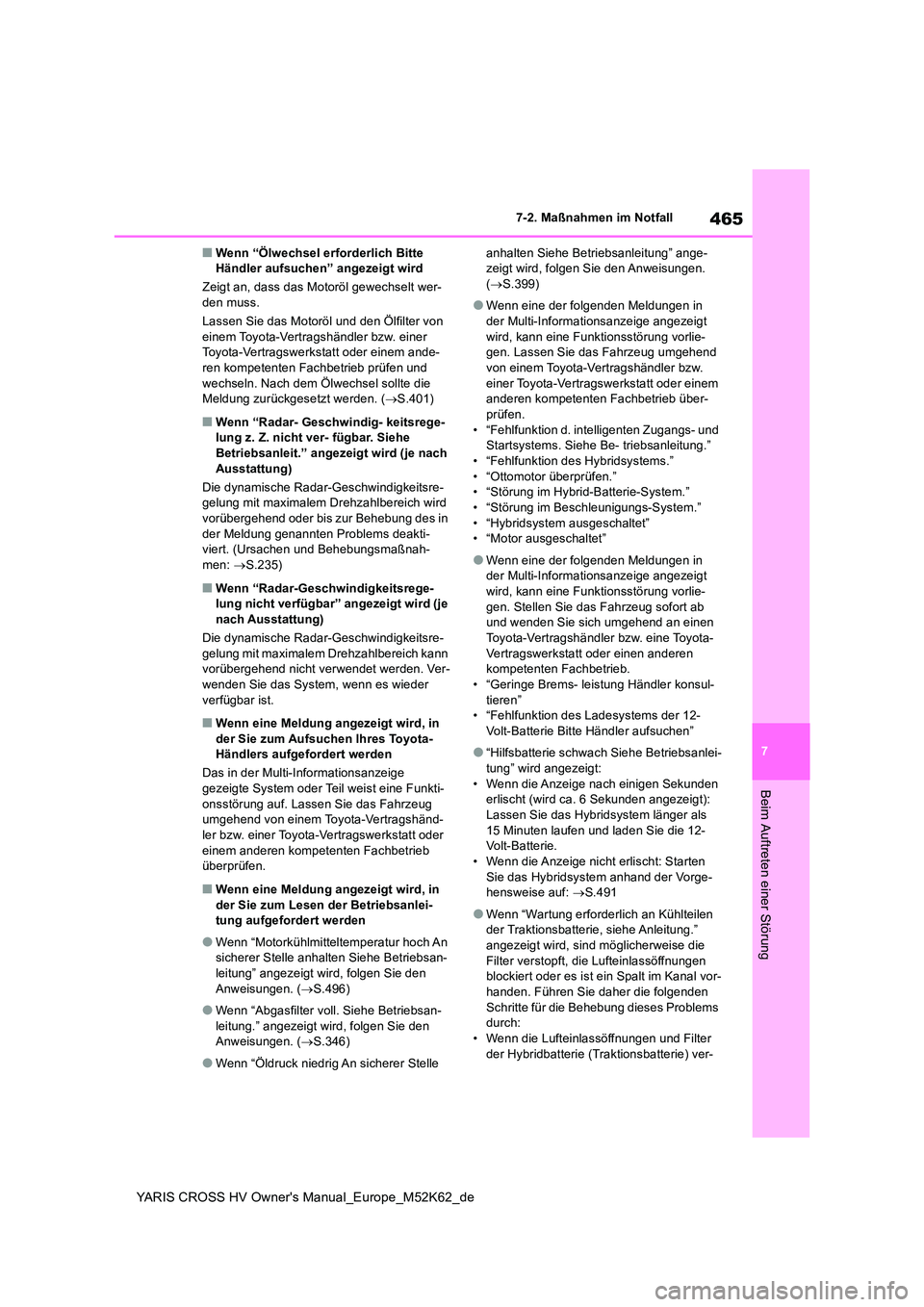

■Wenn “Ölwechsel erforderlich Bitte Händler aufsuchen” angezeigt wird
Zeigt an, dass das Motoröl gewechselt wer- den muss.
Lassen Sie das Motoröl und den Ölfilter von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-ren kompetenten Fachbetrieb prüfen und
wechseln. Nach dem Ölwechsel sollte die Meldung zurückgesetzt werden. ( S.401)
■Wenn “Radar- Geschwindig- keitsrege- lung z. Z. nicht ver- fügbar. Siehe
Betriebsanleit.” angezeigt wird (je nach Ausstattung)
Die dynamische Radar-Geschwindigkeitsre- gelung mit maximalem Drehzahlbereich wird
vorübergehend oder bis zur Behebung des in der Meldung genannten Problems deakti-viert. (Ursachen und Behebungsmaßnah-
men: S.235)
■Wenn “Radar-Geschwindigkeitsrege- lung nicht verfügbar” angezeigt wird (je nach Ausstattung)
Die dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich kann vorübergehend nicht verwendet werden. Ver-wenden Sie das System, wenn es wieder
verfügbar ist.
■Wenn eine Meldung angezeigt wird, in der Sie zum Aufsuchen Ihres Toyota-Händlers aufgefordert werden
Das in der Multi-Informationsanzeige
gezeigte System oder Teil weist eine Funkti- onsstörung auf. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■Wenn eine Meldung angezeigt wird, in
der Sie zum Lesen der Betriebsanlei- tung aufgefordert werden
●Wenn “Motorkühlmitteltemperatur hoch An sicherer Stelle anhalten Siehe Betriebsan-leitung” angezeigt wird, folgen Sie den
Anweisungen. ( S.496)
●Wenn “Abgasfilter voll. Siehe Betriebsan-
leitung.” angezeigt wird, folgen Sie den Anweisungen. ( S.346)
●Wenn “Öldruck niedrig An sicherer Stelle
anhalten Siehe Betriebsanleitung” ange- zeigt wird, folgen Sie den Anweisungen. ( S.399)
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt
wird, kann eine Funktionsstörung vorlie- gen. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems. Siehe Be- triebsanleitung.”• “Fehlfunktion des Hybridsystems.”
• “Ottomotor überprüfen.” • “Störung im Hybrid-Batterie-System.”• “Störung im Beschleunigungs-System.”
• “Hybridsystem ausgeschaltet” • “Motor ausgeschaltet”
●Wenn eine der folgenden Meldungen in der Multi-Informationsanzeige angezeigt wird, kann eine Funktionsstörung vorlie-
gen. Stellen Sie das Fahrzeug sofort ab und wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.• “Geringe Brems- leistung Händler konsul-
tieren” • “Fehlfunktion des Ladesystems der 12-Volt-Batterie Bitte Händler aufsuchen”
●“Hilfsbatterie schwach Siehe Betriebsanlei-tung” wird angezeigt:
• Wenn die Anzeige nach einigen Sekunden erlischt (wird ca. 6 Sekunden angezeigt): Lassen Sie das Hybridsystem länger als
15 Minuten laufen und laden Sie die 12- Volt-Batterie.• Wenn die Anzeige nicht erlischt: Starten
Sie das Hybridsystem anhand der Vorge- hensweise auf: S.491
●Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung.” angezeigt wird, sind möglicherweise die
Filter verstopft, die Lufteinlassöffnungen blockiert oder es ist ein Spalt im Kanal vor-handen. Führen Sie daher die folgenden
Schritte für die Behebung dieses Problems durch:• Wenn die Lufteinlassöffnungen und Filter
der Hybridbatterie (Traktionsbatterie) ver-

466
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
7-2. Maßnahmen im Notfall

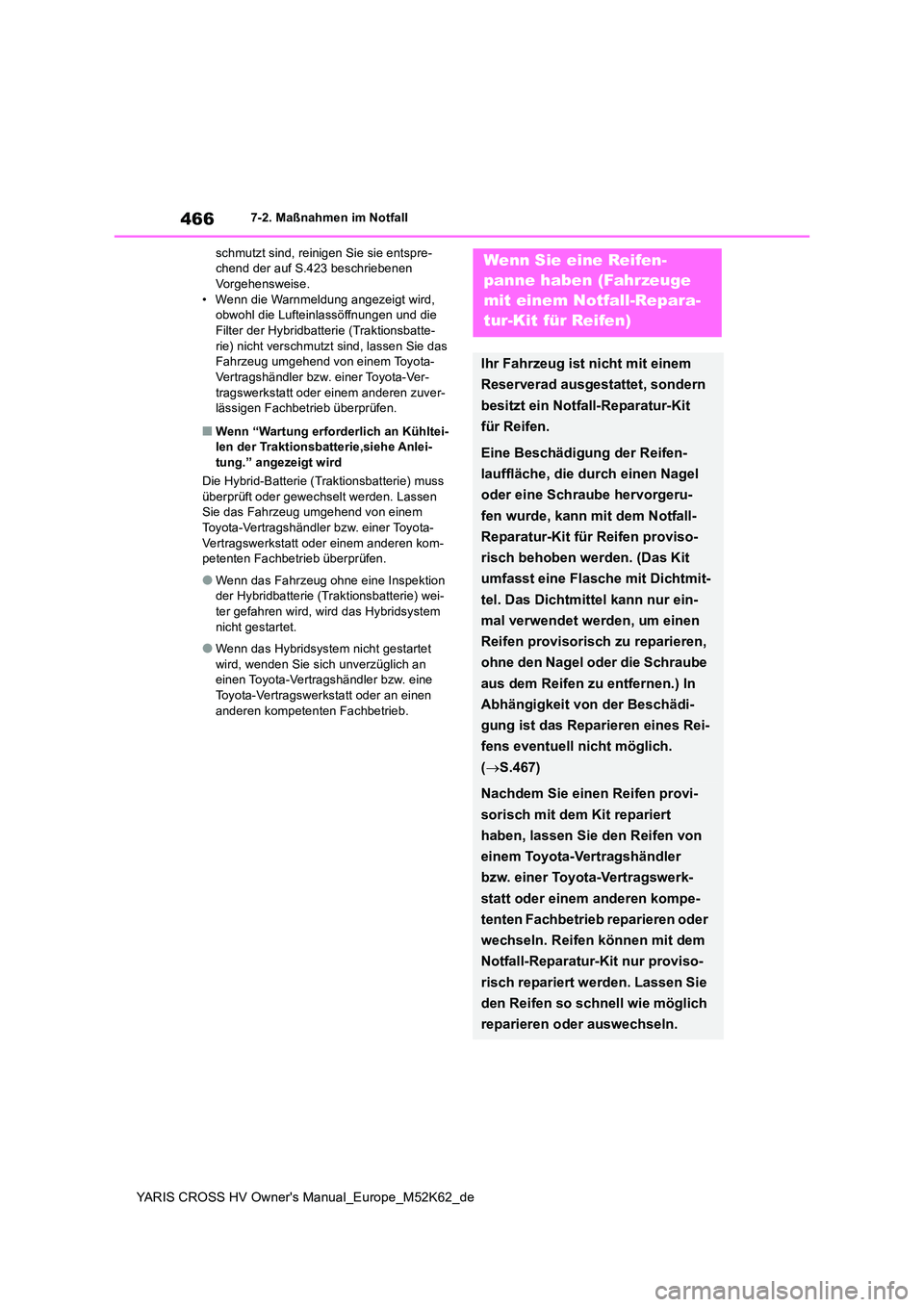

schmutzt sind, reinigen Sie sie entspre- chend der auf S.423 beschriebenen Vorgehensweise.
• Wenn die Warnmeldung angezeigt wird, obwohl die Lufteinlassöffnungen und die Filter der Hybridbatterie (Traktionsbatte-
rie) nicht verschmutzt sind, lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen zuver- lässigen Fachbetrieb überprüfen.
■Wenn “Wartung erforderlich an Kühltei-len der Traktionsbatterie,siehe Anlei-
tung.” angezeigt wird
Die Hybrid-Batterie (Traktionsbatterie) muss überprüft oder gewechselt werden. Lassen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kom-petenten Fachbetrieb überprüfen.
●Wenn das Fahrzeug ohne eine Inspektion der Hybridbatterie (Traktionsbatterie) wei-
ter gefahren wird, wird das Hybridsystem nicht gestartet.
●Wenn das Hybridsystem nicht gestartet wird, wenden Sie sich unverzüglich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
mit einem Notfall-Repara-
tur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit
für Reifen.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfall-
Reparatur-Kit für Reifen proviso-
risch behoben werden. (Das Kit
umfasst eine Flasche mit Dichtmit-
tel. Das Dichtmittel kann nur ein-
mal verwendet werden, um einen
Reifen provisorisch zu reparieren,
ohne den Nagel oder die Schraube
aus dem Reifen zu entfernen.) In
Abhängigkeit von der Beschädi-
gung ist das Reparieren eines Rei-
fens eventuell nicht möglich.
( S.467)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb reparieren oder
wechseln. Reifen können mit dem
Notfall-Reparatur-Kit nur proviso-
risch repariert werden. Lassen Sie
den Reifen so schnell wie möglich
reparieren oder auswechseln.

467
7
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

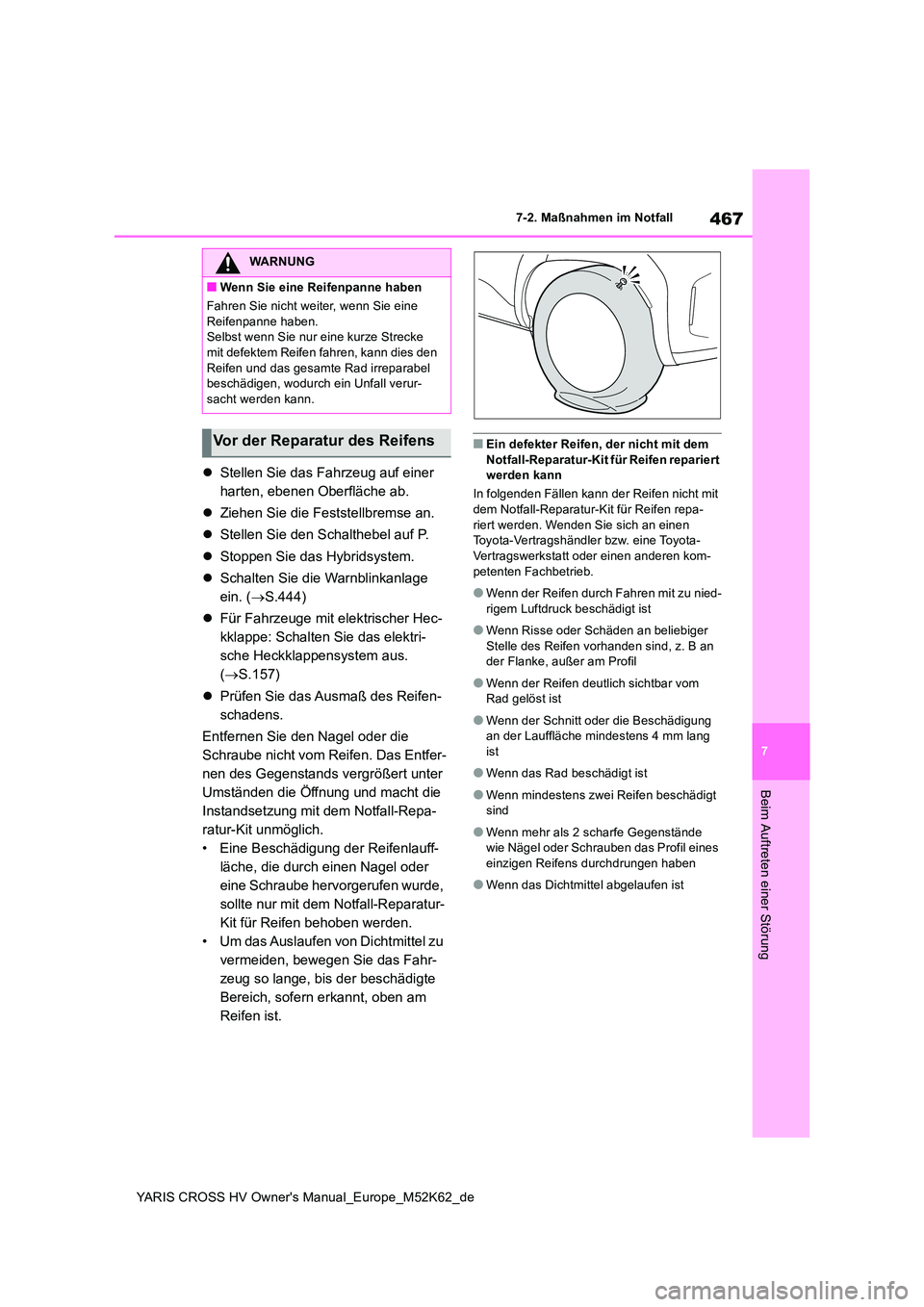

Stellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein. ( S.444)
 Für Fahrzeuge mit elektrischer Hec-
kklappe: Schalten Sie das elektri-
sche Heckklappensystem aus.
( S.157)
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das Entfer-
nen des Gegenstands vergrößert unter
Umständen die Öffnung und macht die
Instandsetzung mit dem Notfall-Repa-
ratur-Kit unmöglich.
• Eine Beschädigung der Reifenlauff-
läche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde,
sollte nur mit dem Notfall-Reparatur-
Kit für Reifen behoben werden.
• Um das Auslaufen von Dichtmittel zu
vermeiden, bewegen Sie das Fahr-
zeug so lange, bis der beschädigte
Bereich, sofern erkannt, oben am
Reifen ist.
■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert werden kann
In folgenden Fällen kann der Reifen nicht mit
dem Notfall-Reparatur-Kit für Reifen repa- riert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom- petenten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
●Wenn das Rad beschädigt ist
●Wenn mindestens zwei Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine
Reifenpanne haben. Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-sacht werden kann.
Vor der Reparatur des Reifens

468
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

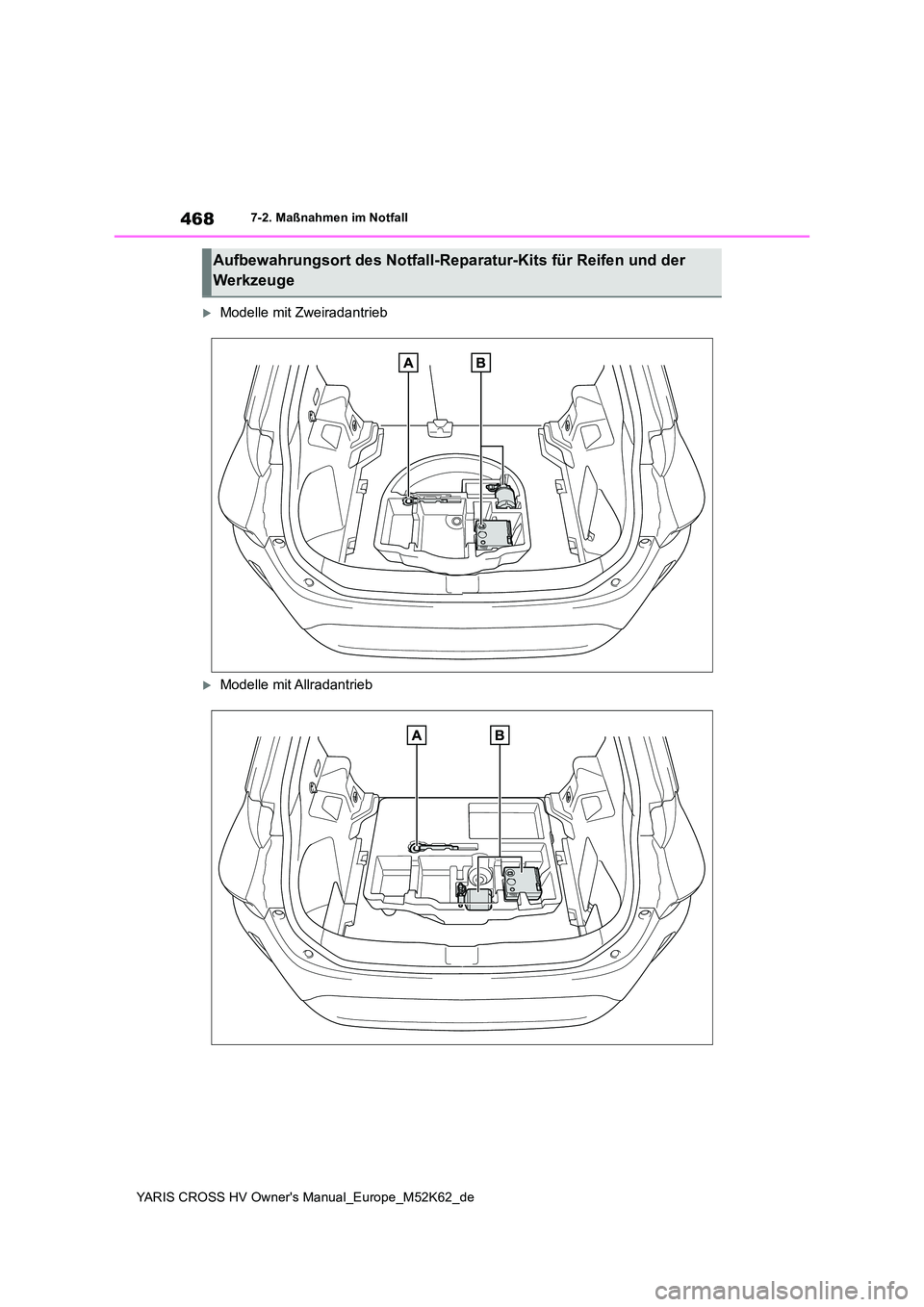

7-2. Maßnahmen im Notfall
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
Aufbewahrungsort des Notfall-Reparatur-Kits für Reifen und der
Werkzeuge

469
7
YARIS CROSS HV Owner's Manual_Europe_M52K62_de

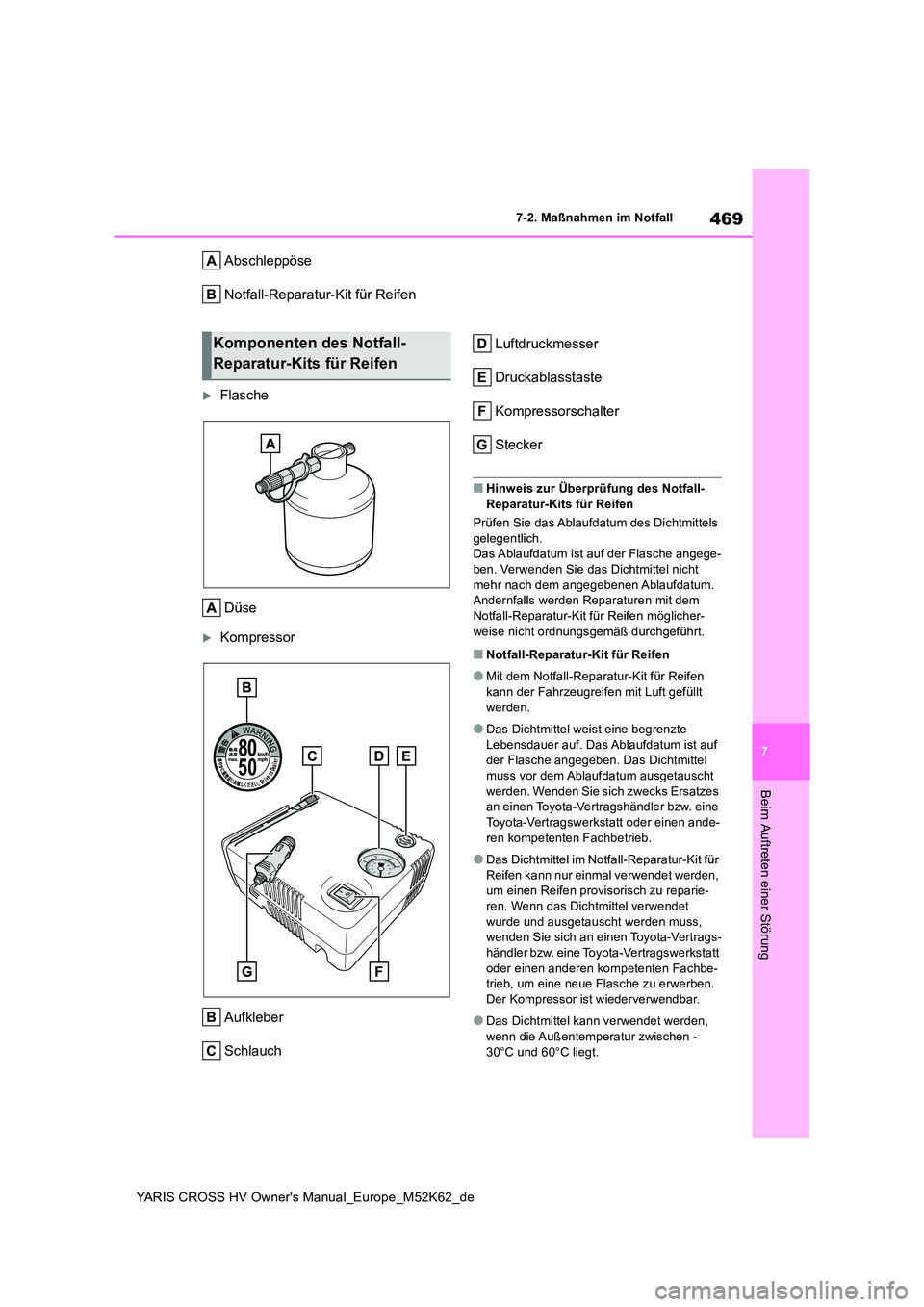

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Flasche
Düse
Kompressor
Aufkleber
Schlauch
Luftdruckmesser
Druckablasstaste
Kompressorschalter
Stecker
■Hinweis zur Überprüfung des Notfall- Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels
gelegentlich. Das Ablaufdatum ist auf der Flasche angege-ben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem Notfall-Reparatur-Kit für Reifen möglicher-
weise nicht ordnungs gemäß durchgeführt.
■Notfall-Reparatur-Kit für Reifen
●Mit dem Notfall-Reparatur-Kit für Reifen
kann der Fahrzeugreifen mit Luft gefüllt werden.
●Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der Flasche angegeben. Das Dichtmittel
muss vor dem Ablaufdatum ausgetauscht werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb.
●Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet werden, um einen Reifen provisorisch zu reparie-
ren. Wenn das Dichtmittel verwendet wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbe-trieb, um eine neue Flasche zu erwerben.
Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden,
wenn die Außentemperatur zwischen - 30°C und 60°C liegt.
Komponenten des Notfall-
Reparatur-Kits für Reifen

470
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
7-2. Maßnahmen im Notfall
●Das Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet, die ursprünglich an Ihrem Fahrzeug montiert
sind. Verwenden Sie es nicht für Reifen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie
gelangt, muss es sofort entfernt werden, da dies später nicht mehr möglich ist. Wischen Sie das Dichtmittel sofort mit
einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-
Kits entsteht ein lautes Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.
1 Öffnen Sie die Bodenplatte und die
Verkleidung des Gepäckraumbo-
dens. ( S.373)
2 Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus. ( S.468)
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
1 Bringen Sie den mit dem Reparatur-
Kit für Reifen mitgelieferten Aufkle-
ber an einer Stelle an, an der er
WARNUNG
■Vorsicht während der Fahrt
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf. Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungs-
gefahr.
●Das Reparatur-Kit ist ausschließlich für
Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
●Verwenden Sie das Reparatur-Kit nicht
für Reifen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig
repariert wurden, könnte dies schwer- wiegende Verletzungen oder sogar den Tod zur Folge haben.
■Vorsichtsmaßnahmen bei Verwen-dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-det Ihrer Gesundheit. Wenn Sie Dicht-
mittel verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort zum Arzt.
●Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es
sofort mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfall-
Reparatur-Kits für Reifen
Notfallreparatur
