2021 TOYOTA RAV4 PHEV Bruksanvisningar (in Swedish)

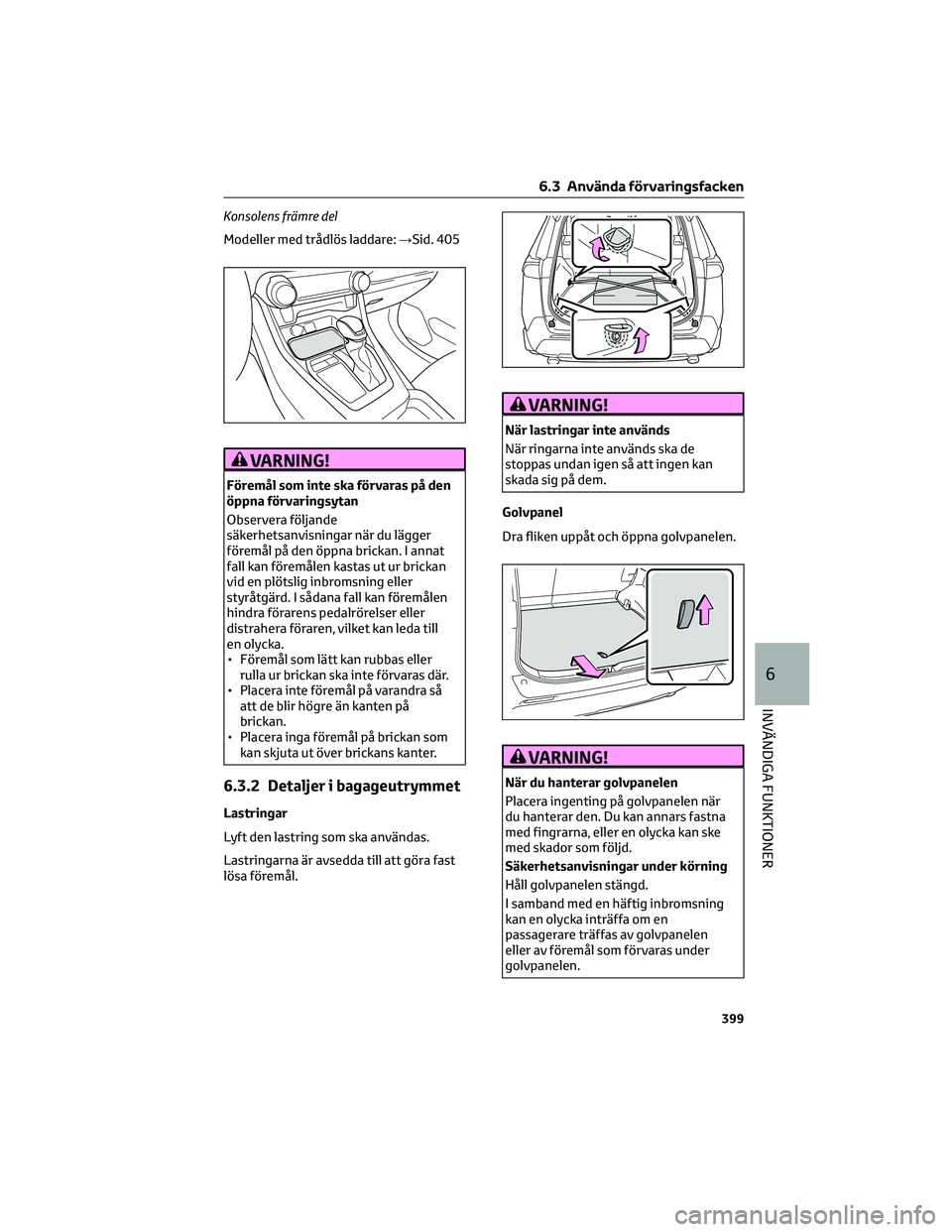

Konsolens främre del
Modeller med trådlös laddare:→Sid. 405
VARNING!
Föremål som inte ska förvaras på den
öppna förvaringsytan
Observera följande
säkerhetsanvisningar när du lägger
föremål på den öppna brickan. I annat
fall kan föremålen kastas ut ur brickan
vid en plötslig inbromsning eller
styråtgärd. I sådana fall kan föremålen
hindra förarens pedalrörelser eller
distrahera föraren, vilket kan leda till
en olycka.
• Föremål som lätt kan rubbas eller
rulla ur brickan ska inte förvaras där.
• Placera inte föremål på varandra så
att de blir högre än kanten på
brickan.
• Placera inga föremål på brickan som
kan skjuta ut över brickans kanter.
6.3.2 Detaljer i bagageutrymmet
Lastringar
Lyft den lastring som ska användas.
Lastringarna är avsedda till att göra fast
lösa föremål.
VARNING!
När lastringar inte används
När ringarna inte används ska de
stoppas undan igen så att ingen kan
skada sig på dem.
Golvpanel
Dra fliken uppåt och öppna golvpanelen.
VARNING!
När du hanterar golvpanelen
Placera ingenting på golvpanelen när
du hanterar den. Du kan annars fastna
med fingrarna, eller en olycka kan ske
med skador som följd.
Säkerhetsanvisningar under körning
Håll golvpanelen stängd.
I samband med en häftig inbromsning
kan en olycka inträffa om en
passagerare träffas av golvpanelen
eller av föremål som förvaras under
golvpanelen.
6.3 Använda förvaringsfacken
399
6
INVÄNDIGA FUNKTIONER

Bricka under golvpanel
Dra fliken uppåt och öppna golvpanelen.
AC-laddkabeln och liknande kan förvaras
där.
Modeller utan reservhjul
Modeller med reservhjulVARNING!
Säkerhetsanvisningar under körning
Håll golvpanelen stängd.
I samband med häftig inbromsning kan
en olycka ske om en passagerare träffas
av golvpanelen eller föremål som
förvaras på den undre brickan.
Insynsskydd (i förekommande fall)
Installera insynsskyddet
1. Tryck ihop insynsskyddets ändar och
för in i fördjupningen när det ska
användas.
2. Dra ut skyddet och haka fast det på
fästena.
6.3 Använda förvaringsfacken
400

Ta bort insynsskyddet
1. Lossa insynsskyddet från vänster och
höger fäste och låt det rullas in.
2. Tryck ihop änden på insynsskyddet
och lyft upp det.
Förvaring av insynsskyddet (gäller ej
modell med reservhjul)
1. Öppna golvpanelens bakre del och ta
bort sidoskyddet.2. Placera insynsskyddets båda ändar i
hållaren.
VARNING!
Insynsskydd
• Kontrollera att insynsskyddet är
säkert installerat eller förvaras på
säkert sätt när du har satt dit/tagit
bort det. Försummelse kan leda till
svåra eller livshotande skador vid en
häftig inbromsning eller en kollision.
• Ingenting får placeras på
insynsskyddet. Vid en plötslig
inbromsning eller sväng kan sådana
föremål kastas in i kupén och skada
en passagerare. Sådant kan orsaka
en olycka som kan leda till svåra eller
livshotande skador.
• Låt inte barn kliva på insynsskyddet.
Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet
och det kan eventuellt orsaka barnet
svåra eller livshotande skador.
OBSERVERA
Undvik skada på insynsskyddet
Placera inga föremål ovanpå
insynsskyddet. När insynsskyddet rullas
upp kan föremål fastna i det så att det
skadas, missljud kan uppstå.
6.3 Använda förvaringsfacken
401
6
INVÄNDIGA FUNKTIONER

6.4 Använda övriga
invändiga funktioner
6.4.1 Övriga invändiga detaljer
Solskydd
1. Vik ner solskyddet för att ställa in det i
framåtläge.
2. Haka loss det och sväng det åt sidan
för att placera det i sidoläge.
Makeup-speglar
Tryck skyddet åt sidan för att öppna
spegeln.
Lampan tänds när skyddet öppnas.
Den automatiska belysningen slocknar
så att 12-voltsbatteriet inte laddas ur
Om makeup-spegelbelysningen är
fortfarande tänd när startknappen trycks
till avstängt läge slocknar belysningen
automatiskt efter 20 minuter.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte makeupspeglarnas belysning
vara tänd under längre stunder om
hybridsystemet är avstängt.
Bärbar askkopp (i förekommande fall)
Askkoppen kan monteras i mugghållaren.
VARNING!
När de inte används
Håll askkoppen stängd. I samband med
häftig inbromsning kan en olycka ske
om en passagerare träffas av den
öppna askkoppen eller om aska flyger
ut.
Undvik brand
• Släck tändstickor och cigaretter
innan du lägger dem i askkoppen.
Se till att askkoppen stängs
ordentligt.
• Lägg inte papper eller annat
lättantändligt material i askkoppen.
Eluttag
Eluttaget kan användas för följande
komponenter:
12 V: Tillbehör som drar mindre än 10 A.
220 VAC: Tillbehör som drar mindre än
150 W.
6.4 Använda övriga invändiga funktioner
402

12 V
Fram
Öppna skyddet.
Konsolfack (i förekommande fall)
Öppna konsolfacket och öppna skyddet.
Bagageutrymme
Öppna skyddet.220 VAC
Öppna skyddet.
Eluttaget kan användas när
Startknappen är i tändningsläge.
När hybridsystemet stängs av
Koppla från elektriska apparater med
laddningsfunktioner, t.ex. mobila s.k.
powerbanks. Om sådana enheter
lämnas anslutna stannar vanligen inte
hybridsystemet.
OBSERVERA
När eluttaget inte används
Stäng locket till eluttaget om det inte
används för att undvika att eluttaget
skadas.
Främmande föremål eller vätskor som
tränger in i eluttaget kan orsaka
kortslutning.
Undvik att en säkring går sönder
• 12 V: Använd inga tillbehör som
använder mer än 12 V 10 A.
• 220 VAC: Använd inte 220 VAC-
apparater som drar mer än 150 W.
Om en 220 VAC-apparat används
som drar mer än 150 W kommer
skyddsfunktionen att bryta
strömmen.
Undvik att 12-voltsbatteriet laddas ur
Använd inte eluttaget längre än
nödvändigt när hybridsystemet är
avstängt.
6.4 Använda övriga invändiga funktioner
403
6
INVÄNDIGA FUNKTIONER

OBSERVERA(Fortsättning)
Apparater som eventuellt inte
fungerar (220 V växelström)
Följande 220 V-apparater fungerar
eventuellt inte trots att de drar mindre
än 150 W.
• Apparater med hög inledande
spänningstopp
• Mätutrustning som behandlar exakta
data
• Annan utrustning som kräver mycket
stabil strömförsörjning
USB-laddningsport
USB-laddningsportar används för
strömförsörjning med 2,1 A vid 5 V till
externa enheter. Laddningsportarna för
USB är enbart avsedda för laddning. De är
inte avsedda för dataöverföring eller
andra ändamål. Den laddar eventuellt
inte ordentligt beroende på den externa
enheten. Se manualen som medföljde
enheten innan en USB-laddningsport
används.
Använda USB-laddningsportar
Konsolfack (i förekommande fall)
Ty p A :
Öppna konsolfacket och öppna skyddet.Ty p B :
Bak
Öppna skyddet.
USB-laddningsportarna kan användas
när
Startknappen är i radioläge eller
tändningsläge.
Situationer när portarna för
USB-laddning inte alltid fungerar på
rätt sätt
• Om en enhet som drar mer än 2,1 A
med 5 V ansluts
• Om en enhet ansluts som är avsedd
att kommunicera med en persondator,
t.ex. ett USB-minne
• Om den anslutna externa enheten
stängs av (beroende på enhet)
• Om temperaturen i bilen är hög, t.ex.
när bilen har stått i solen
6.4 Använda övriga invändiga funktioner
404

Om anslutna externa enheter
Beroende på den anslutna externa
enheten kan laddningen ibland tillfälligt
upphöra för att sedan starta igen. Detta
innebär inte ett fel.
OBSERVERA
Undvik skador på USB-
laddningsportar
• För inte in främmande föremål i
portarna.
• Spill inte vatten eller annan vätska i
portarna.
• Stäng locken när USB-
laddningsportarna inte används. Om
ett främmande föremål eller vätska
tränger in i en laddningsport kan det
orsaka kortslutning.
• Använd inte alltför stor kraft på
USB-laddningsportarna, och tryck
inte heller hårt på dem
• USB-laddningsportarna får inte tas
isär eller ändras.
Undvik skador på externa enheter
• Lämna inte kvar externa enheter i
bilen. Temperaturen i bilen kan bli hög
vilket kan leda till skador på en extern
enhet.
• Tryck inte hårt på en extern enhet eller
på sladden till en extern enhet medan
den är ansluten.
Undvik att 12-voltsbatteriet laddas ur
Använd inte USB-laddningsportar under
längre stunder när hybridsystemet är
avstängt.
Trådlös laddare (i förekommande fall)
En bärbar enhet, som är kompatibel med
Qi-standard för trådlös laddning av
bärbara enheter enligt Wireless Power
Consortium, t.ex. smartphones och
mobila batterier, kan laddas genom att
den placeras på laddningsytan.
Den här funktionen kan inte användas för
bärbara enheter som är större än
laddningsytan. Den fungerar eventuelltinte normalt beroende på den bärbara
enheten. Läs instruktionsmanualen till
den bärbara enheten som ska användas.
Symbolen "Qi"
Symbolen "Qi" är ett varumärke som
tillhör Wireless Power Consortium.
Delarnas beteckning
ALaddningsområde
BFunktionslampa
CStrömbrytare
Användning av trådlös laddare
1. Tryck på strömbrytaren på den
trådlösa laddaren.
Sätts på och stängs av för varje
tryckning på reglaget.
När den är påslagen tänds
funktionslampan (grön).
6.4 Använda övriga invändiga funktioner
405
6
INVÄNDIGA FUNKTIONER

Även om hybridsystemet är avstängt
memoreras reglagets läge (påslaget
eller avstängt).
2. Placera den bärbara enhetens
laddningssida nedåt.
Under uppladdning är
funktionslampan (orange) tänd.
Om uppladdning inte sker ska du
försöka placera den bärbara enheten
så nära mitten på laddningsytan som
möjligt.
När uppladdningen är slutförd tänds
funktionslampan (grön).
Uppladdningsfunktion
• När uppladdningen är slutförd och
efter en fastställd tid i
laddningsviloläge startar
uppladdningen igen.
• När den bärbara enheten tas bort
avstannar uppladdningen ett
ögonblick och startar därefter igen.Förutsättningar för
driftsindikeringslampan
Funktionslampa Förhållanden
AvstängdNär den trådlösa ladda-
rens strömtillförsel är
avstängd
Grön (tänds)I viloläge (läge för
möjlig laddning)
När laddningen är
avslutad
*
Orange (tänds)När den bärbara
enheten placeras
på laddningsytan
(känner av den bärbara
enheten)
Laddning
*: Beroende på den bärbara enheten före-
kommer det att driftsindikeringslampan
fortsätter att lysa med orange sken även
när laddningen har avslutats.
• Om funktionslampan blinkar
Om ett fel uppstår blinkar
funktionslampan med orange sken.
Åtgärda felet med hjälp av följande
tabeller.
– Blinkar upprepade gånger en
gång/sekund (orange)
Trolig orsak Åtgärd
Kommunika-
tionsfel mellan
bil och laddare.När startknappen är i
radioläge: Tryck
startknappen till
tändningsläge.
När startknappen är i
tändningsläge: Tryck
startknappen till
avstängt läge och
därefter tillbaka till
tändningsläge.
Om driftsindikatorn
fortfarande blinkar
ska du kontakta en
auktoriserad Toyota-
återförsäljare eller
Toyota-verkstad, eller
annan verkstad med
motsvarande
kvalifikationer.
6.4 Använda övriga invändiga funktioner
