• ”Battery Cooler” använder kraften
från hybridbatteriet och en extern
kraftkälla.
– Medan ”Battery Cooler” är igång
ökar och minskar den återstående
laddningen i hybridbatteriet inom
ett visst område, den ökar inte som
vid normal laddning.
– Att ”Battery Cooler” är i drift känns
av som laddning av laddaren.
Laddaren som beräknar avgiften
enligt laddningstiden orsakar en
laddningsavgift.
2.2.6 Tips för laddning
I det här avsnittet beskrivs metoder för
användning av laddningsfunktionen för
denna bil samt laddningsrelaterad
information.
Systematisk laddning
För att kunna utnyttja EV-läget eller
AUTO EV/HV-läget rekommenderar vi att
bilen laddas systematiskt.
Innan du åker hemifrån
Hybridbatteriet ska laddas hemma före
avfärd så att EV-läget eller AUTO
EV/HV-läget ska kunna användas.
Laddningsschemat (→Sid. 113) kan
användas för inställning så att systemet
automatiskt laddar hybridbatteriet fullt
innan tidpunkten när du åker hemifrån.
Det är också möjligt att ställa in
luftkonditioneringen så att kupén har en
behaglig temperatur innan tidpunkten för
avresan.Vid resmålet
Använd en allmän laddstation för
laddning av hybridbatteriet.
Om ingen laddningsstation finns vid ditt
resmål kan hybridbatteriet laddas med
hybridbatteriets laddningsläge.
(→Sid. 69)
*
*
När du använder laddningsläget för
hybridbatteriet medan bilen är parkerad
får inga brännbara material finnas nära
bilen och att bilen är parkerad på en plats
med god ventilation. (→Sid. 69)
Efter hemkomst
Ladda hybridbatteriet för att kunna köra
bilen nästa gång.
Ställ in laddningsschemat för att kunna
ladda hybridbatteriet vid önskad
tidpunkt, t.ex. sent på natten eller tidigt
på morgonen. Dessutom kan
laddningsschemat ställas in på att
automatiskt ladda hybridbatteriet varje
dag eller vid samma tidpunkt vissa dagar.
(→Sid. 113)
2.2 Laddning
103
2
Laddhybridsystem

Se laddningsrelaterad information
Laddningsrelaterad information visas och
kan läsas på informationsdisplayen.
Under laddning
Om en dörr öppnas under laddning visas
en stund aktuellt laddningsstatus och
ungefärlig återstående tid tills
laddningen är avslutad.
När laddningen är avslutad
Om en dörr öppnas medan startknappen
är i avstängt läge efter att laddningen har
avslutats visas ett meddelande en stund
som ger uppgifter om resultatet av
laddningen. Dessutom visas ett
meddelande om en åtgärd som stoppar
laddningen, eller om en situation när
laddningen inte kan genomföras uppstår.
Om ett meddelande visas ska du följa
anvisningarna i på skärmen. (→Sid. 127)Informationsdisplay under laddning
Om cirka 100 sekunder har gått sedan
startknappen trycktes till tändningsläge
under laddning stängs den automatiskt
av och displayen försvinner.
2.2.7 Vad du behöver veta före
laddning
Läs följande säkerhetsanvisningar innan
du ansluter AC-laddkabeln till bilen och
laddar hybridbatteriet.
Säkerhetsfunktioner
• Hybridsystemet startar inte medan
AC-laddkabeln är ansluten till bilen,
även om startknappen används.
• Om AC-laddkabeln är ansluten medan
”READY”-indikatorn är tänd kommer
hybridsystemet att stanna
automatiskt så att bilen inte kan
köras.
VARNING!
Säkerhetsåtgärder under laddning
Personer med implanterbara pacemakers
eller pacemakers för biventrikulär pacing
(CRT) bör inte ladda bilen. Be någon
annan att göra det.
• Gå inte nära laddaren och
AC-laddkabeln medan laddning
pågår. Laddning kan påverka
funktionen hos sådan apparatur.
• Stanna inte kvar i bilen under
laddning. Laddning kan påverka
funktionen hos sådan apparatur.
• Gå inte in i bilen, inte ens för att ta ut
något ur bagagerummet. Laddning
kan påverka funktionen hos sådan
apparatur.
När AC-laddkabeln är ansluten till
bilen
Använd inte växelspaken.
I det osannolika fallet att AC-laddkabeln
har skadats kan en olycka inträffa om
växelläget ändras från P till ett annat
läge och bilen kommer i rörelse.
2.2 Laddning
104

Säkerhetsanvisningar vid laddning
Den här bilen är avsedd att laddas från en
extern strömkälla med en AC-laddkabel
som enbart kan användas i hushållens
standard AC-uttag.
Bilen skiljer sig emellertid väsentligt från
elektriska standardapparater som
används i hushållen på följande sätt.
Felaktig användning kan orsaka brand
och/eller elektriska stötar som kan leda
till svåra eller livshotande skador.
• Laddningen är avsedd att ske vid
8–10A under hela laddningen (cirka
9 timmar). (→Sid. 100)
• Laddningen kan ske utomhus.
Följ följande metod för korrekt laddning,
efter att ha läst beskrivningen nedan.
Laddning är avsedd att utföras av förare
som förstår laddningsproceduren till fullo.
• Låt inte barn använda AC-laddkabeln
utan övervakning. AC-laddkabeln ska
förvaras utom räckhåll för småbarn.
• Om du laddar med laddare ska du följa
anvisningarna för användning av
respektive laddare.
• När du laddar på en allmän laddstation
ska du kontrollera inställningen för
laddningsschemat.
– När laddningsschemat är registrerat
ska du stänga av funktionen
temporärt, eller slå på ”Ladda nu”.
(→Sid. 114)
– När laddningsschemat är inställt på
”På” startar inte laddningen även
om AC-laddkabeln är ansluten. En
laddningsavgift kan uppstå när
AC-laddkabeln ansluts.
Bekräfta följande före laddning
Kontrollera alltid följande före laddning
• Parkeringsbromsen är ansatt.
(→Sid. 271)
• Belysning, som t.ex. strålkastare,
varningsblinkers och kupébelysning,
är avstängda.Om sådana belysningsströmbrytare är i
ON-läge kommer dessa funktioner att
förbruka elektricitet så att
laddningstiden ökar.
• Startknappen är tryckt till avstängt
läge. (→Sid. 266)
Kontroll av AC-laddkabeln
Kontrollera före laddningenb att varje del
av AC-laddkabeln är i gott skick.
(→Sid. 91)
Under laddning
• Starttiden för laddningen kan variera
beroende på bilens skick, men detta
innebär inte att något är fel.
• Ljud från kylfläktarna kan höras i
närheten av baksätet. (→Sid. 77)
• Ljud kan ibland höras under
laddningen i närheten av
hybridbatteriet allt efter
användningen av
luftkonditioneringen eller ”Battery
Cooler” (→Sid. 102).
• Under och efter laddning kan baksätet
och omgivande ytor, där det inbyggda
hybridbatteriet är placerat bli varma.
• Ytan på CCID kan bli het, men det
innebär ingen funktionsstörning. (Vid
användning av AC-laddkabel Mode 2.)
• Beroende på förhållanden för
radiovågor kan störningar höras i
radion.
• Aktuellt laddningsstatus och den
beräknade tiden tills laddningen är
avslutad kan kontrolleras på
informationsdisplayen.
Kapacitetsminskning i hybridbatteriet
Hybridbatteriets kapacitet sjunker
undan för undan när hybridbatteriet
används. Takten vid vilken
laddningsnivån sjunker kan variera med
miljöförhållanden och sättet hur bilen
används. Att uppmärksamma följande
kan bidra till att dämpa minskningen av
batteriets kapacitet.
2.2 Laddning
105
2
Laddhybridsystem

• Undvik att parkera bilen i direkt
solsken på varma platser när
hybridbatteriet är fullt laddat.
• Undvik att ofta och plötsligt
accelerera och bromsa under körning i
EV-läge.
• Undvik att ofta köra på maximal
hastighet vid EV-körning. (→Sid. 71)
• Låt hybridbatteriet vara lågt laddat
om bilen inte ska köras under längre
tid. Efter att ha kontrollerat att
EV-läget eller AUTO EV/HV-läget har
ändrats till HV-läge, tryck
startknappen till avstängt läge.
• Använd laddningsschemat så mycket
som möjligt så att hybridbatteriet är
fullt laddat omedelbart innan du
börjar köra. (→Sid. 113)
Om hybridbatteriets kapacitet reduceras
så minskar också sträckan som kan köras
i EV-läge eller AUTO EV/HV-läge. Bilens
prestanda försämras dock inte märkbart.
Om återstående laddning i
hybridbatteriet är låg efter laddning
I följande situationer kan återstående
laddning i hybridbatteriet, när
laddningen är avslutad, vara mindre än
normalt i syfte att skydda systemet
(räckvidden i EV-läge när batteriet är
fulladdat kan bli kortare).
*
• Laddning utförs när utetemperaturen
är låg eller hög.
• Laddning utförs omedelbart efter
körning med hög belastning eller i
extrem hetta.
Om ingen av ovanstående situationer är
tillämplig och återstående laddning i
hybridbatteriet sjunker drastiskt när
laddningen har avslutats ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
*Om detta skulle ske, även om displayen
för resterande laddning i hybridbatteriet
visar att det är fulladdat, sjunker
resterande laddning snabbare än
normalt.
När laddningsvolymen som sänds till
hybridbatteriet minskar
När energivolymen från laddaren är låg
eller om funktionen i ”Battery Heater”
minskar laddningen som skickas till
hybridbatteriet, kan laddningsvolymen
till hybridbatteriet minska.
2.2.8 Hur bilen laddas
I det här avsnittet beskrivs metoden för
laddning av hybridbatteriet med
AC-laddkabeln som medföljde bilen.
När du använder en laddstation ska du
noga läsa användningsanvisningarna vid
laddstationen.
När laddningsschemat är registrerat, se
till att "Ladda nu" är påslaget före
laddningen. (→Sid. 119)
VARNING!
AC-laddintag
AC-laddintaget får inte tas isär,
repareras eller ändras. Det kan leda till
oförutsedda olyckor eller svåra skador.
När AC-laddintaget behöver repareras
ska kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
OBSERVERA
Vid användning av AC-laddkabeln och
dess delar
Observera följande säkerhetsåtgärder
för att undvika skador på AC-laddkabeln
eller dess delar.
• Om laddningen avbryts eller stängs av
ska anslutningsdonet tas bort innan
kontakten tas bort.
2.2 Laddning
106

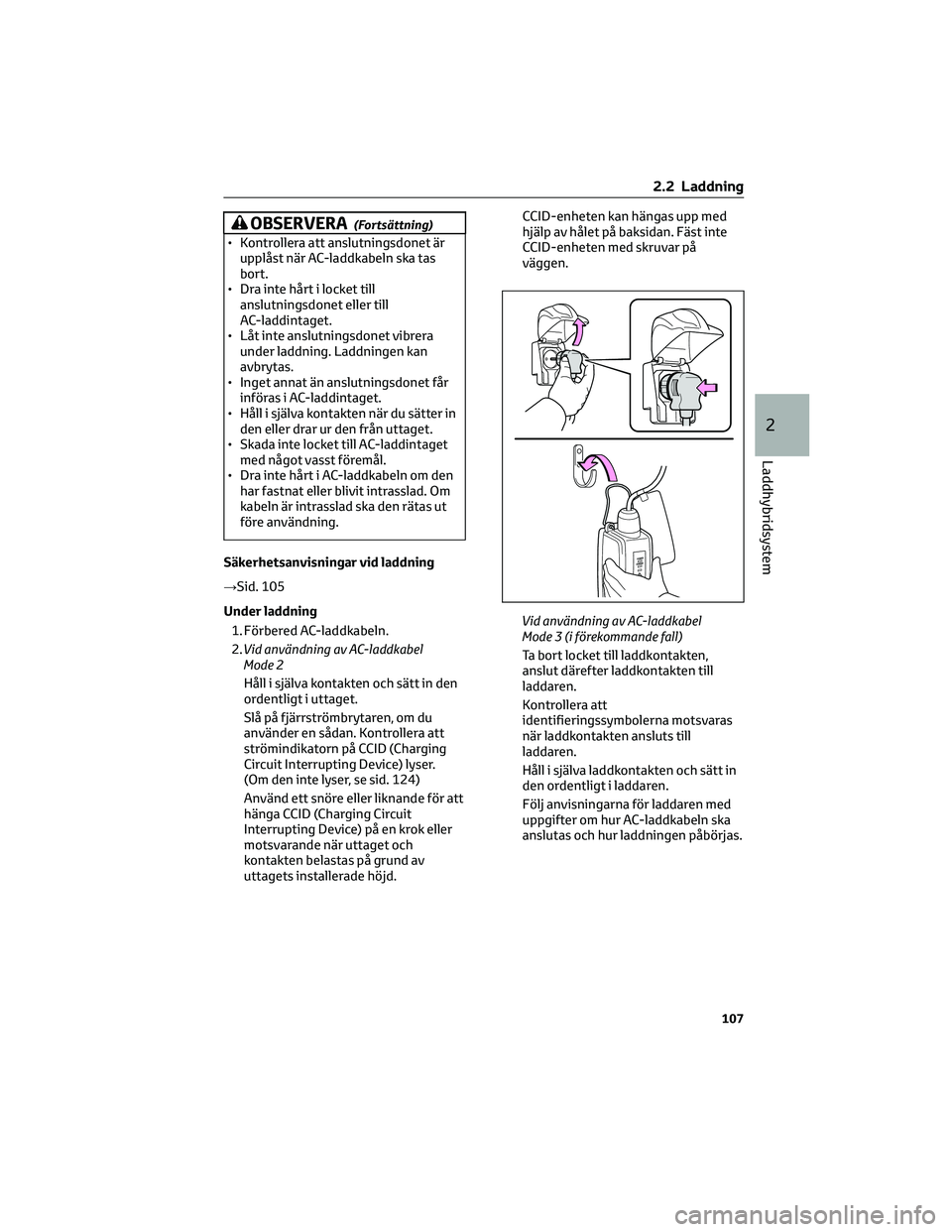

OBSERVERA(Fortsättning)
• Kontrollera att anslutningsdonet är
upplåst när AC-laddkabeln ska tas
bort.
• Dra inte hårt i locket till
anslutningsdonet eller till
AC-laddintaget.
• Låt inte anslutningsdonet vibrera
under laddning. Laddningen kan
avbrytas.
• Inget annat än anslutningsdonet får
införas i AC-laddintaget.
• Håll i själva kontakten när du sätter in
den eller drar ur den från uttaget.
• Skada inte locket till AC-laddintaget
med något vasst föremål.
• Dra inte hårt i AC-laddkabeln om den
har fastnat eller blivit intrasslad. Om
kabeln är intrasslad ska den rätas ut
före användning.
Säkerhetsanvisningar vid laddning
→Sid. 105
Under laddning
1. Förbered AC-laddkabeln.
2.Vid användning av AC-laddkabel
Mode 2
Håll i själva kontakten och sätt in den
ordentligt i uttaget.
Slå på fjärrströmbrytaren, om du
använder en sådan. Kontrollera att
strömindikatorn på CCID (Charging
Circuit Interrupting Device) lyser.
(Om den inte lyser, se sid. 124)
Använd ett snöre eller liknande för att
hänga CCID (Charging Circuit
Interrupting Device) på en krok eller
motsvarande när uttaget och
kontakten belastas på grund av
uttagets installerade höjd.CCID-enheten kan hängas upp med
hjälp av hålet på baksidan. Fäst inte
CCID-enheten med skruvar på
väggen.
Vid användning av AC-laddkabel
Mode 3 (i förekommande fall)
Ta bort locket till laddkontakten,
anslut därefter laddkontakten till
laddaren.
Kontrollera att
identifieringssymbolerna motsvaras
när laddkontakten ansluts till
laddaren.
Håll i själva laddkontakten och sätt in
den ordentligt i laddaren.
Följ anvisningarna för laddaren med
uppgifter om hur AC-laddkabeln ska
anslutas och hur laddningen påbörjas.
2.2 Laddning
107
2
Laddhybridsystem

Beroende på laddaren kan tillstånd att
använda den behövas. För ytterligare
uppgifter, se informationen om
laddaren.
3. Lås upp dörren och öppna luckan till
laddintaget. (→Sid. 95)
Lampan till AC-laddintaget (
A)
tänds.
4. Ta bort locket till AC-laddintaget och
sätt fast det i hållaren på laddintagets
lucka.5. Ta bort locket till anslutningsdonet
och sätt fast det på kabeln.
6. Håll fast i själva anslutningsdonet och
sätt in det ordentligt i AC-laddintaget.
Kontrollera att
identifieringssymbolerna matchar när
anslutningsdonet ansluts till
AC-laddintaget.
När anslutningsdonet är rakt insatt så
långt det går spärras det automatiskt.
Kontrollera att laddindikatorn lyser.
Om laddningsindikatorn inte tänds är
anslutningsdonet inte fastlåst.
*
*
Om anslutningsdonet inte är
ordentligt insatt upprepas
spärrningen flera gånger.
2.2 Laddning
108

7. Om laddindikatorn på laddintaget
blinkar efter att anslutningsdonet har
satts in: Laddningsschemat är
registrerat. (→Sid. 113).
Om anslutningsdonet har tagits bort
tillfälligt ska det sättas tillbaka inom
cirka 5 sekunder. (→Sid. 109)
Om felvarningsindikatorn på CCID
blinkar under laddning, se sid. 89 och
följ åtgärdsproceduren.
Laddningsindikatorn slocknar när
laddningen är avslutad.
Laddningsindikatorn slocknar om
laddningen av någon anledning
stoppas innan den är avslutad. I så fall,
se sid. 123Om laddningsindikatorn på laddintaget
blinkar när AC-laddkabeln har anslutits
Laddningsschemat (→sid. 113) är
registrerat och laddning kan inte utföras.
Utför något av följande för att avbryta
laddning med laddningsschemat och
starta laddningen.
• Slå på “Charge Now” (→Sid. 119)
• Ta bort och återanslut
anslutningsdonet inom 5 sekunder
medan laddningsindikatorn blinkar.
Om anslutningsdonet inte kan sättas
in i AC-laddintaget
→Sid. 97
Laddningstid
→Sid. 100
Säkerhetsfunktion
Laddningen startar inte om
anslutningsdonet inte är låst. Om
laddningsindikatorn inte lyser även när
anslutningsdonet har satts in ska du ta
bort och sätta tillbaka anslutningsdonet.
Kontrollera att laddningsindikatorn på
laddintaget lyser.
Laddningstiden kan öka
→Sid. 101
Under laddning
När startknappen trycks till
tändningsläge och energimonitorn visas
på ljudsystemets skärm, visas
anslutningsdonet på energimonitorn
såväl som flödet av elektrisk ström
under laddningen (→Sid. 156).
Laddning vid allmän laddstation med
verifieringsfunktion
När en dörr låses upp under laddning
låses anslutningsdonet upp och
laddningen stoppas. I så fall upphör
laddstationens verifiering och
laddningen kan eventuellt inte startas
om. Sätt tillbaka anslutningsdonet och
utför verifieringen för laddstationen.
2.2 Laddning
109
2
Laddhybridsystem

Skyddsfunktion mot överhettning av
AC-laddintaget (modeller med 6,6 kW
inbyggd drivbatteriladdare)
Genom att installera en temperatursensor
på AC-laddintaget hindras delar från att
smälta när temperaturen höjs på grund av
att främmande ämnen tränger i
anslutningsdonet. När en viss
temperaturökning detekteras stoppas
laddningen omedelbart och ett
meddelande visas på informations-
displayen. När temperaturen har sjunkit
återupptas laddningen genom att
processen för start av laddning utförs
igen.
VARNING!
Under laddning
Vidta följande försiktighetsåtgärder.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• Anslut till en strömkälla som är
lämplig för laddning. (→Sid. 98)
• Kontrollera att AC-laddkabeln,
kontakten och uttaget är rena från
främmande ämnen.
• Kontrollera före laddning att
AC-laddintaget inte är deformerat,
skadat eller rostigt. Kontrollera även
att intaget är fritt från främmande
ämnen som smuts, snö och is. Om det
finns smuts eller damm på dessa ytor
ska sådant avlägsnas innan
anslutningsdonet införs.
• Se till att varken smuts eller damm
finns på intagets ytor innan
laddkontakten sätts in i laddaren.
Om det finns smuts eller damm på
dessa ytor ska de avlägsnas innan
laddkontakten införs.
• Se till att ytorna på AC-laddintaget
inte blir våta.
• Använd bara uttag där kontakter kan
införas på säkert sätt.
• AC-laddkabeln får inte buntas ihop
eller vridas under laddningen
eftersom detta kan leda till
överhettning.
VARNING!(Fortsättning)
• Rör inte vid anslutningsdonets
terminaler och AC-laddintaget med
vassa metallföremål (nålar eller
liknande) eller med händerna. Orsaka
inte heller kortslutning med andra
föremål.
• Vid laddning utomhus ska du se till
att anslutning sker till ett vattentätt
uttag som är avsett för utomhusbruk.
Se till att det vattentäta överdraget
är ordentligt tillslutet. Om det
vattentäta överdraget inte sluter tätt
ska ett vattentätt överdrag som kan
tillslutas installeras.
• Följ anvisningarna på laddaren för
att kunna stoppa laddningen på
laddstationen.
• Om hetta, rök, lukter, buller eller
andra avvikelser noteras under
laddningen ska laddningen upphöra
omedelbart.
• Sätt inte in kontakten om uttaget är
under vatten eller snö.
• Om du laddar bilen när det regnar
eller snöar ska du inte ansluta eller
lossa kontakten med våta händer.
Se också till att varken kontakten
eller uttaget blir våta.
• Ladda inte bilen under åskväder.
• Se till att AC-laddkabeln inte fastnar i
dörren eller bakluckan.
• Låt inte hjulen stå på AC-laddkabeln,
kontakten, anslutningsdonet eller
CCID (Charging Circuit Interrupting
Device).
• Sätt ordentligt in kontakten i
uttaget.
• Använd inte förlängningssladd eller
konverteringsadaptor.
• Stäng motorhuven innan du börjar
använda laddningssystemet.
Kylfläkten kan plötsligt gå igång.
Att vidröra eller vistas för nära
roterande delar, som fläkten, kan
göra att händer eller kläder (i
synnerhet slips eller scarf ) fastnar
och orsakar svåra skador.
2.2 Laddning
110
