2021 TOYOTA RAV4 PHEV Bruksanvisningar (in Swedish)

AC-laddkablar, olika typer
Följande laddningslägen (Mode) är klassificerade enligt tillgången på laddregulator som
känner av funktionsstörningar, som förekomst av och plats för elläckage (om den är
ansluten till laddaren eller AC-laddkabeln). Typen av AC-laddkabel som kan användas
varierar beroende på laddningsläge
Laddningsläge Översikt
Mode 1En laddningsmetod som inte använder laddningsreglering för att de-
tektera elläckage mellan en extern strömkälla och fordonet. Gäller inte
den här bilen.
Mode 2En laddningsmetod som ansluter bilen till extern strömkälla med en
AC-laddkabel som är försedd med CCID (Charging Interrupting Device).
Gäller laddning vid de flesta hushållsuttag.
Mode 3En laddningsmetod som laddar från en laddare (som vid en allmän
laddstation) är försedd med laddningsreglering för att detektera el-
läckage. Kontrollfunktion för detektering av elläckage är genomförd på
laddarsidan. Därför är AC-laddkabeln inte försedd med CCID (Charging
Circuit Interrupting Device).
Inte alla laddare är försedda med AC-laddkablar. Om ingen AC-
laddkabel är tillgänglig ska AC-laddkabel Mode 3 som finns i bilen
användas. (I förekommande fall)
Identifieringsdekal
Identifieringsdekaler finns i bilen, på AC-laddkabeln och laddaren, som informerar
användaren om vilken enhet som ska användas.
Innebörden av respektive identifieringsdekal är följande:
Identifie-
ringsdekalTy p a v
eltillförselStandardKonfigura-
tionTyp av tillbehörSpänningsin-
tervall
AC EN 62196-2 TYP 2■Laddning-
sport, lock
■Anslut-
ningsdon≤ 480V RMS
AC EN 62196-2 TYP 2■Laddnings-
kontakt
■Laddare
≤ 480V RMS
DC EN 62196-3 FF■Laddning-
sport, lock
■Anslut-
ningsdon50V till 500V
DC EN 62196-3 AA■Laddning-
sport, lock
■Anslut-
ningsdon50V till 500V
2.2 Laddning
87
2
Laddhybridsystem

Jordning (Mode 2 AC-laddkabel)
Den här produkten måste jordas. I
händelse av störning eller motorstopp
ger jordning en minsta motståndets väg i
syfte att minska risken för elstötar. Den
här produkten är försedd med jordledare
och en jordad stickkontakt. Den jordade
stickkontakten måste sättas in i ett
lämpligt uttag som är korrekt installerat
och jordat enligt samtliga lokala
bestämmelser och förordningar.
VARNING!
Säkerhetsanvisningar vid jordning
• Om jordledaren ansluts på fel sätt
ökar risken för elektriska stötar.
Kontrollera med en kvalificerad
elektriker om du är osäker på
huruvida produkten är korrekt
jordad.
• Du ska inte modifiera
jordningskontakten som medföljer
produkten. Låt en kvalificerad
elektriker installera ett korrekt uttag
om kontakten inte passar in i uttaget.
Säkerhetsfunktioner (Mode
2 AC-laddkabel)
CCID (laddningskretsens avbrytarenhet)
innehåller följande säkerhetsfunktioner.
Funktion för upptäckt av elläckage
Om elläckage upptäcks under
uppladdning stängs kraftkällan
automatiskt av för att förhindra
elektriska stötar orsakade av elläckage.
Om avbrott uppstår i kraftkällan blinkar
felvarningsindikatorn.
Om avbrott uppstår i kraftkällan:
→Sid. 89
Automatisk kontrollfunktion
Det här är en automatisk systemkontroll
som utförs före laddning för att upptäcka
eventuella problem i funktionen för
detektering av elläckage.Om en funktionsstörning upptäcks vid
kontrollen blinkar en felvarningsindikator
för att uppmärksamma föraren.
(→Sid. 89)
Funktion för temperaturdetektering
Kontakten är försedd med en funktion för
temperaturdetektering. Om värme alstras
under laddningen på grund av glapp i
uttaget etc, dämpar den här funktionen
värmen genom att reglera
laddströmstyrkan.
Förutsättningar för strömtillförsel till
bilen
CCID är avsedd att förhindra ström till
anslutningsdonet när det inte är anslutet
till bilen, även om kontakten är insatt i
uttaget.
Kontrollampor till CCID (Charging
Circuit Interrupting Device)
(AC-laddkabel Mode 2)
Indikatorn
Tre indikatorer används till att indikera
följande status.
AStrömindikator
Tänds när elektricitet flödar till CCID
(Charging Circuit Interrupting Device).
BLaddningsindikator
Tänds när laddning pågår.
CFelvarningsindikator
Blinkar när elläckage har uppstått, eller
när en funktionsstörning har uppstått i
CCID (Charging Circuit Interrupting
Device).
2.2 Laddning
88

När en funktionsstörning uppstår under laddning.
Indikatorerna på CCID (Charging Circuit Interrupting Device) använder en kombination
av olika status (lyser ej, lyser eller blinkar) som information till användaren om
funktionsstörningar.
När felvarningsindikatorn lyser eller blinkar ska du tillfälligt ta bort kontakten från uttaget
och sedan sätta tillbaka den för att kontrollera om felvarningsindikatorn släcks.
Om felvarningsindikatorn har slocknat är laddning möjlig.
Om den inte slocknar ska du utföra åtgärderna i följande tabell.
Status StrömindikatorFelvarningsindi-
katorOrsak/Åtgärd
Fel i laddsyste-
metLyser inteLyser inte eller
lyserElläckage har detekterats och
laddningen upphör, eller en
funktionsstörning har uppstått i
C-laddkabeln.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer. Lyser Blinkar
Fel i avkän-
ningsfunktion
för stickkontak-
tens temperaturBlinkar BlinkarEn funktionsstörning föreligger i
delen för avkänning av stickkon-
taktens temperatur.
*1
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Avkänning av
höjd temperatur
i stickkontaktenBlinkar Lyser inteTemperaturökning i kontakten
på grund av felaktig anslutning
mellan uttag och kontakt har
detekterats.
*2
Kontrollera att kontakten är
säkert ansluten till uttaget.
Information om
AC-laddkabelns
livslängdLyser BlinkarAntalet laddningar med AC-
laddkabeln närmar sig slutet av
kabelns livslängd.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
AC-laddkabelns
livslängdLyser LyserAntalet laddningar med AC-
laddkabeln har överskridits.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
*1Om detta inträffar genomförs laddningen utan begränsad laddningsströmstyrka.*2Om detta inträffar genomförs laddningen med begränsad laddningsströmstyrka.
2.2 Laddning
89
2
Laddhybridsystem

Byte av kontaktkabel (Mode
2 AC-laddkabel) (i förekommande fall)
Kontaktkabeln kan bytas ut på följande
sätt.
1. Förbered AC-laddkabeln (→Sid. 86)
och den nya kontaktkabeln.
2. Dra ut spärrnyckeln.
Se till att den uttagna spärrnyckeln
inte tappas bort.
3. Ta bort locket till kontaktkabelns
anslutningsdon.
4. Sätt in spärrnyckeln i spärrspringan
till CCID (Charging Circuit Interrupting
Device).Sätt in spärrnyckeln i samma riktning
som bilden visar.
5. När spärrnyckeln är fullständigt insatt
i CCID:s spärrspringa ska muttern till
kontaktkabelns anslutningsdon vridas
så att sladden kan tas bort.
När kontaktkabeln är borttagen kan
spärrnyckeln tas bort.
Lämna inte bilen utan tillsyn när
kontaktkabeln är borttagen. Om
kontaktkabeln inte är isatt kan vatten
eller annat tränga in i CCID (Charging
Circuit Interrupting Device) och leda
till en störning.
6. Passa in den utskjutande delen på
CCID med spåret i kontaktkabeln, sätt
in kontaktkabeln i CCID och vrid sedan
muttern på kontaktkabelns
anslutningsdon för att installera den.
Se till att inga främmande föremål har
fastnat på anslutningen innan
kontaktkabeln installeras. Ta bort
främmande föremål som kan ha
fastnat. I annat fall kan vatten eller
annat tränga in i CCID (Charging
Circuit Interrupting Device) och leda
till en störning.
2.2 Laddning
90

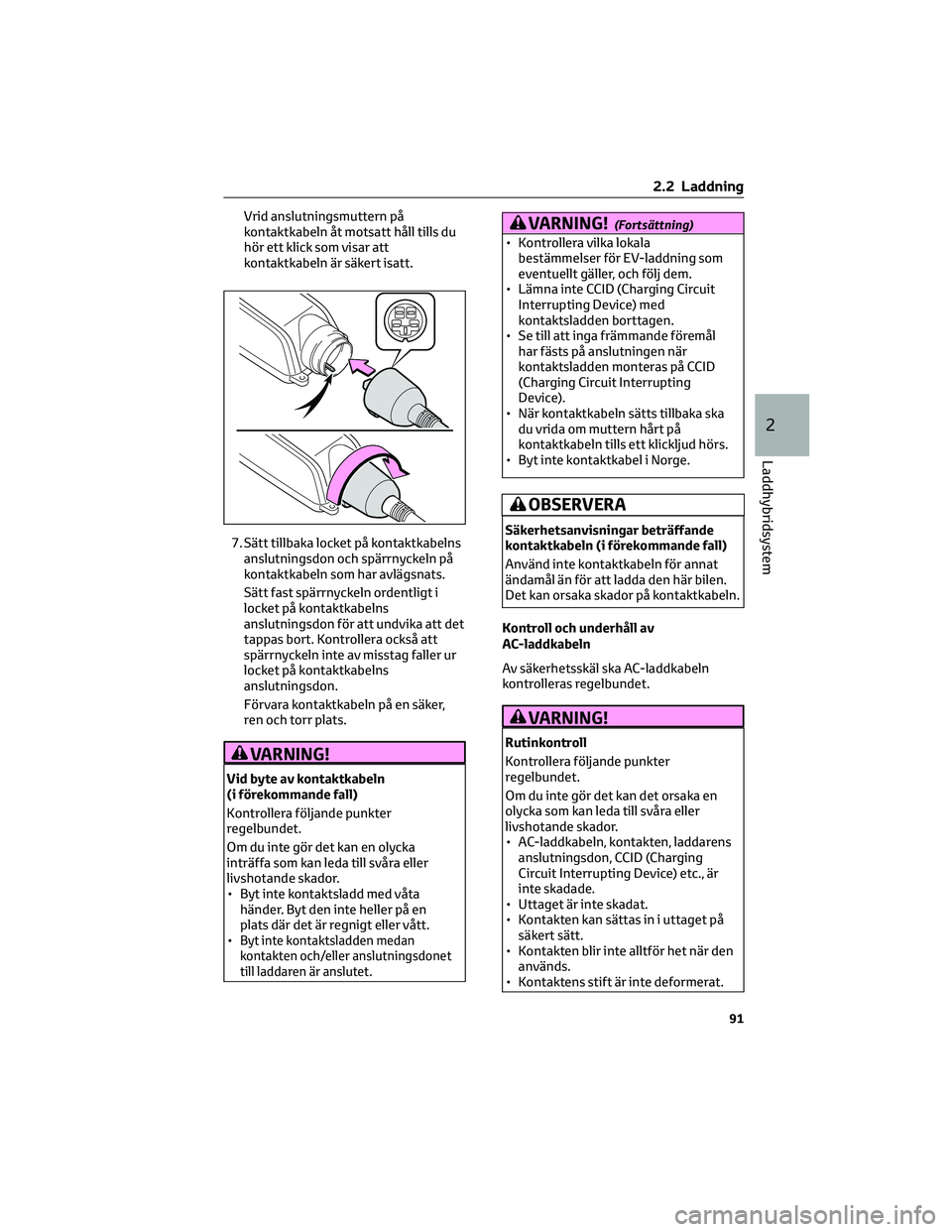

Vrid anslutningsmuttern på
kontaktkabeln åt motsatt håll tills du
hör ett klick som visar att
kontaktkabeln är säkert isatt.
7. Sätt tillbaka locket på kontaktkabelns
anslutningsdon och spärrnyckeln på
kontaktkabeln som har avlägsnats.
Sätt fast spärrnyckeln ordentligt i
locket på kontaktkabelns
anslutningsdon för att undvika att det
tappas bort. Kontrollera också att
spärrnyckeln inte av misstag faller ur
locket på kontaktkabelns
anslutningsdon.
Förvara kontaktkabeln på en säker,
ren och torr plats.
VARNING!
Vid byte av kontaktkabeln
(i förekommande fall)
Kontrollera följande punkter
regelbundet.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• Byt inte kontaktsladd med våta
händer. Byt den inte heller på en
plats där det är regnigt eller vått.
•
Byt inte kontaktsladden medan
kontakten och/eller anslutningsdonet
till laddaren är anslutet.
VARNING!(Fortsättning)
• Kontrollera vilka lokala
bestämmelser för EV-laddning som
eventuellt gäller, och följ dem.
• Lämna inte CCID (Charging Circuit
Interrupting Device) med
kontaktsladden borttagen.
• Se till att inga främmande föremål
har fästs på anslutningen när
kontaktsladden monteras på CCID
(Charging Circuit Interrupting
Device).
• När kontaktkabeln sätts tillbaka ska
du vrida om muttern hårt på
kontaktkabeln tills ett klickljud hörs.
• Byt inte kontaktkabel i Norge.
OBSERVERA
Säkerhetsanvisningar beträffande
kontaktkabeln (i förekommande fall)
Använd inte kontaktkabeln för annat
ändamål än för att ladda den här bilen.
Det kan orsaka skador på kontaktkabeln.
Kontroll och underhåll av
AC-laddkabeln
Av säkerhetsskäl ska AC-laddkabeln
kontrolleras regelbundet.
VARNING!
Rutinkontroll
Kontrollera följande punkter
regelbundet.
Om du inte gör det kan det orsaka en
olycka som kan leda till svåra eller
livshotande skador.
• AC-laddkabeln, kontakten, laddarens
anslutningsdon, CCID (Charging
Circuit Interrupting Device) etc., är
inte skadade.
• Uttaget är inte skadat.
• Kontakten kan sättas in i uttaget på
säkert sätt.
• Kontakten blir inte alltför het när den
används.
• Kontaktens stift är inte deformerat.
2.2 Laddning
91
2
Laddhybridsystem

VARNING!(Fortsättning)
• Kontakten har inte blivit smutsig
eller dammig
Ta bort kontakten från uttaget innan
du kontrollerar den. Om fel upptäcks
i AC-laddkabeln vid en kontroll ska
du omedelbart sluta använda den
och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Skötsel av AC-laddkabeln
Om AC-laddkabeln är smutsig ska du
först ta bort smutsen med en hård,
urvriden trasa och sedan torka av
kabeln med en torr trasa.
VARNING!(Fortsättning)
Den får aldrig rengöras med vatten.
Om AC-laddkabeln rengörs med vatten
kan brand eller elektriska stötar uppstå
under laddning vilket kan leda till svåra
eller livshotande skador.
När AC-kabeln inte används under
längre tid
Dra ur kontakten från uttaget. Damm
kan samlas på kontakten eller i uttaget
vilket möjligen kan orsaka
överhettning som kan leda till brand.
Håll också kabeln borta från fukt.
Bilaga (Mode 2 AC-laddkabel)
Märkvärde
• Spänning (Un): 220V-240V~
• Frekvens: 50 Hz/60 Hz 1Φ
• Strömstyrka: 10 A
• Jordfelsström (IΔn): 6 mA
• Omgivningstemperatur: –30 °C till 55 °C
• IP67
Varningssymboler
Denna enhet är avsedd för användning i elbilar. (Denna enhet
kräver inte ventilation)
Försök inte att ta isär eller reparera AC-laddkabeln, anslut-
ningsdonet, kontakten eller CCID (Charging Circuit Interrup-
ting Device).
Risk för elektriska stötar föreligger om denna enhet används
på fel sätt.
2.2 Laddning
92

Om kontakten, anslutningsdonet för laddning eller CCID
(Charging Circuit Interrupting Device) blir onormalt het vid
användning ska den tas loss omedelbart.
Det är strängt förbjudet att ansluta AC-laddkabeln till en
förlängningssladd.
Anslut inte enheten till ett uttag som sitter löst, är slitet eller
trasigt. Kontrollera att uttaget slutet tätt om kontakten.
När kontakten används tillsammans med ett vattentätt uttag
för utomhusbruk ska kontakten och uttaget skyddas mot regn
och snö med ett vattentätt skydd.
Kontakten eller sladden får inte nedsänkas i vatten eller annan
vätska. Kontakten får inte utsättas för regn eller snö.
Anslut bara kontakten till ett korrekt jordat uttag för att
minska risken för elektrisk stöt.
2.2 Laddning
93
2
Laddhybridsystem

Häng inte CCID-enheten på kontakten. Kontrollera att CCID
(Charging Circuit Interrupting Device) har stöd.
Använd inte alltför hård kraft på AC-laddkabeln, anslutnings-
donet till laddaren, kontakten eller CCID (Charging Circuit
Interrupting Device) och utsätt dem inte för stötar.
Placera inga tunga föremål på AC-laddkabeln, anslutningsdo-
net, kontakten eller CCID (Charging Circuit Interrupting
Device).
Den här enheten får inte användas om AC-laddkabeln är fran-
sig, vars isolering är trasig eller har andra tecken på skador.
Varningssymboler
Linda inte elkabeln eller AC-laddkabeln runt CCID eller
anslutningsdonet.
2.2 Laddning
94
