2021 TOYOTA HILUX Manuale de Empleo (in Spanish)

6078-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
8
Solución de problemas
Modelos con habitáculo simple
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
Extracción del gato y de la bolsa de herramientas
1
2
1
2

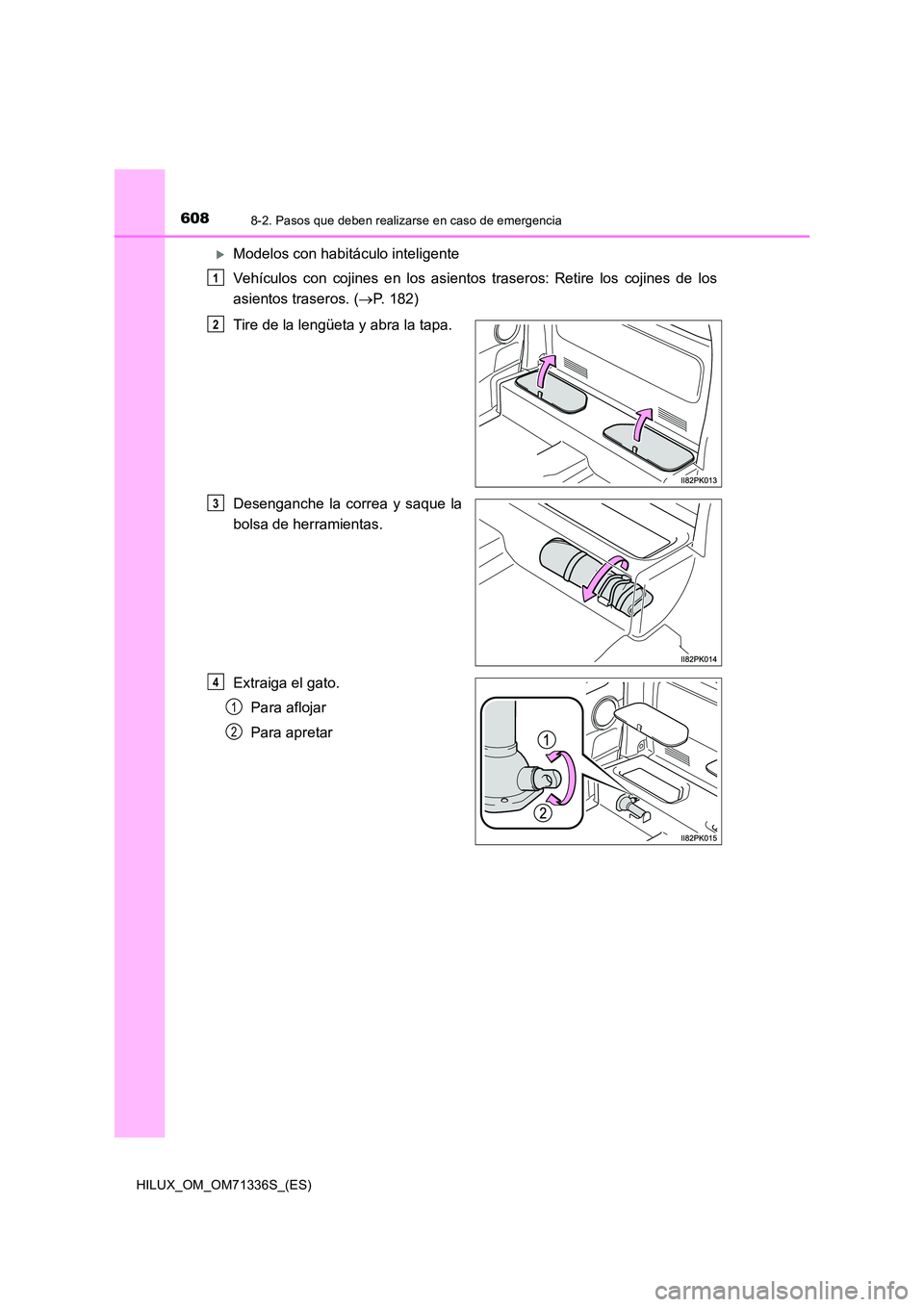

6088-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
Modelos con habitáculo inteligente
Vehículos con cojines en los asientos traseros: Retire los cojines de los
asientos traseros. ( P. 182)
Tire de la lengüeta y abra la tapa.
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

6098-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
8
Solución de problemas
Modelos con habitáculo doble
Plegado del cojín inferior ( P. 182)
Abra la tapa.
Extraiga la bolsa de herramientas.
Extraiga el gato.
Para aflojar
Para apretar
1
2
3
4
1
2

6108-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
Monte el extremo de la palanca de
maniobra del gato, las barras de
extensión de la palanca de manio-
bra del gato y la llave para tuercas
de ruedas.
Para montar la barra de extensión de
la palanca de maniobra del gato y la
llave para tuercas de ruedas, presione
hacia dentro el saliente que hay en la
barra de extensión de la palanca de
maniobra del gato.
Introduzca el extremo de la
palanca de maniobra del gato en el
tornillo de bajada.
Haga descender completamente la
rueda de repuesto hasta el suelo.
Quite el soporte de sujeción y
saque la rueda de repuesto.
Extracción de la rueda de repuesto
1
2
3
4

6118-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
8
Solución de problemas
Coloque calzos en los neumáticos.
Retire el embellecedor de la rueda con el extremo biselado de la llave para
tuercas de ruedas, tal como se indica.
Para proteger el embellecedor de la rueda, coloque un trapo entre la llave para
tuercas de ruedas y el embellecedor.
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
Tipo ATipo B

6128-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Montaje de la palanca de maniobra del gato. ( P. 610)
Coloque el gato en los puntos de colocación del gato mostrados en la ilus-
tración.
Parte delantera
Bajo el travesaño
Tipo C
3
4
5

6138-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
8
Solución de problemas
Parte trasera
Bajo el alojamiento del eje trasero
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Al colocar el gato debajo del aloja-
miento del eje trasero, asegúrese de
que la ranura de la parte superior del
gato encaja con el alojamiento del eje
trasero.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
6
7

6148-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71336S_(ES)
ADVERTENCIA
QSustitución de un neumático desinflado
O Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves:
• Haga descender completamente la rueda de repuesto hasta el suelo antes de
sacarla de debajo del vehículo.
• No intente quitar el embellecedor de la rueda con la mano. Tenga cuidado al
manipular el embellecedor para evitar posibles lesiones.
• No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas
con las manos, los pies o alguna parte del cuerpo mientras cambia un neumá-
tico, etc.
O Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda a un par de
105 N•m (10,7 kgf•m, 77 lbf•pie) con una llave dinamométrica lo antes posible.
• No coloque un embellecedor de rueda que haya sufrido daños sustanciales, ya
que podría caerse de la rueda mientras el vehículo está en movimiento.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de colocarlas con el extremo
cónico orientado hacia dentro.
