2021 TOYOTA HILUX Manuale de Empleo (in Spanish)

5037-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados
Líquido lavaparabri-
sas ( P. 520)
• Agua o líquido lavaparabrisas con anticongelante (para
invierno)
• Embudo (solo para añadir agua o líquido lavaparabrisas)
ADVERTENCIA
El compartimiento del motor contiene muchos mecanismos y líquidos que pueden
moverse bruscamente, calentarse o cargarse de electricidad. Respete las siguientes
medidas de precaución para evitar lesiones graves o incluso mortales.
Q Al trabajar en el compartimiento del motor
O Mantenga las manos, la ropa y las herramientas alejadas del ventilador y de la
correa de transmisión del motor en movimiento.
O Procure no tocar el motor, radiador, colector de escape, etc., inmediatamente des-
pués de haber conducido el vehículo; pueden estar calientes. También pueden
estar calientes el aceite y otros líquidos.
O No deje en el compartimiento del motor ningún objeto fácilmente inflamable como,
por ejemplo, papel o trapos.
O No fume, no provoque chispas ni permita que haya llamas cerca del combustible o
la batería. Los gases del combustible y de la batería son inflamables.
O Preste especial atención cuando trabaje con la batería. Esta contiene ácido sulfú-
rico, un líquido corrosivo y venenoso.
O Tenga cuidado, el líquido de frenos puede causar daños en las manos y los ojos, y
dañar las superficies pintadas. Si se manchara las manos con el líquido o este
entrara en contacto con los ojos, lave las zonas afectadas inmediatamente con
agua limpia.
Si continúa sintiendo molestias, consulte a un médico.
Q Gafas de seguridad
Lleve puestas las gafas de seguridad para evitar daños oculares causados por
materiales en suspensión, caída de materiales, líquidos pulverizados, etc.
AV I S O
Q Si extrae el filtro del depurador de aire
Conducir sin el filtro del depurador de aire puede provocar el desgaste excesivo del
motor a causa de la suciedad del aire.
Q Si el nivel de líquido está bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas de los frenos o cuando el nivel de líquido en el acumulador
es elevado.
Si es necesario rellenar frecuentemente el depósito, puede ser síntoma de un pro-
blema grave.
ElementosPiezas y herramientas

5047-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Tire hacia arriba de la palanca de
enganche auxiliar y levante el
capó.
Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en una
de las ranuras.
Utilice las ranuras superiores para abrir
el capó del modo habitual o utilice las
inferiores cuando necesite abrirlo por
completo.
Abra el capó accionando el dispositivo de apertura desde el interior del
vehículo.
1
2
3

5057-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
QInspección antes de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
Q Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que le caiga encima.
AV I S O
Q Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si cerrara el capó con la varilla de apoyo levantada, el capó podría doblarse.

5067-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
Compar timiento del motor
Motor de gasolina
Depósito de refrigerante del motor
( P. 513)
Varilla indicadora del nivel de
aceite del motor
( P. 509)
Tapón de llenado del aceite de
motor ( P. 510)
Caja de fusibles ( P. 542)
Batería ( P. 516)
Depósito del líquido lavaparabri-
sas ( P. 520)
Condensador ( P. 515)
Radiador ( P. 515)
1
2
3
4
5
6
7
8

5077-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados
Motor diésel (vehículos sin intercooler refrigerado por agua)
Depósito de refrigerante del motor
( P. 513)
Tapón de llenado del aceite de
motor ( P. 510)
Varilla indicadora del nivel de
aceite del motor ( P. 509)
Filtro de combustible
( P. 521, 638)
Caja de fusibles ( P. 542)
Batería ( P. 516)
Depósito del líquido
lavaparabrisas ( P. 520)
Intercooler ( P. 515)
Condensador (si el vehículo
dispone de ello) ( P. 515)
Radiador ( P. 515)
1
2
3
4
5
6
7
8
9
10

5087-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
Motor diésel (vehículos con intercooler refrigerado por agua)
Depósito de refrigerante
del motor ( P. 513)
Tapón de llenado del
aceite de motor ( P. 510)
Varilla indicadora del
nivel de aceite del motor
( P. 509)
Tapón del depósito de AdBlue™
( P. 522)
Filtro de combustible
( P. 521, 638)
Caja de fusibles ( P. 542)
Batería ( P. 516)
Depósito del líquido
lavaparabrisas ( P. 520)
Depósito de refrigerante
del intercooler ( P. 513)
Radiador de refrigeración
del intercooler ( P. 515)
Condensador
(si el vehículo dispone de ello)
( P. 515)
Radiador ( P. 515)
1
2
3
4
5
6
7
8
9
10
11
12

5097-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)
7
Mantenimiento y cuidados
Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
QComprobación del aceite de motor
Estacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Quite la arena y el polvo de alrededor de la varilla indicadora.
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Asegúrese de que la entrada de la guía del indicador de nivel de aceite y la junta
tórica de la varilla indicadora están libres de arena y polvo.
Si la junta tórica está dañada, sustitúyala por una nueva.
Vuelva a introducir la varilla indicadora hasta el final.
Coloque un trapo por debajo del
extremo, extraiga la varilla indi-
cadora y compruebe el nivel de
aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora
puede variar en función del tipo
de vehículo o de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
Aceite de motor
1
2
3
4
5
6
1
2
3
7

5107-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71336S_(ES)Q

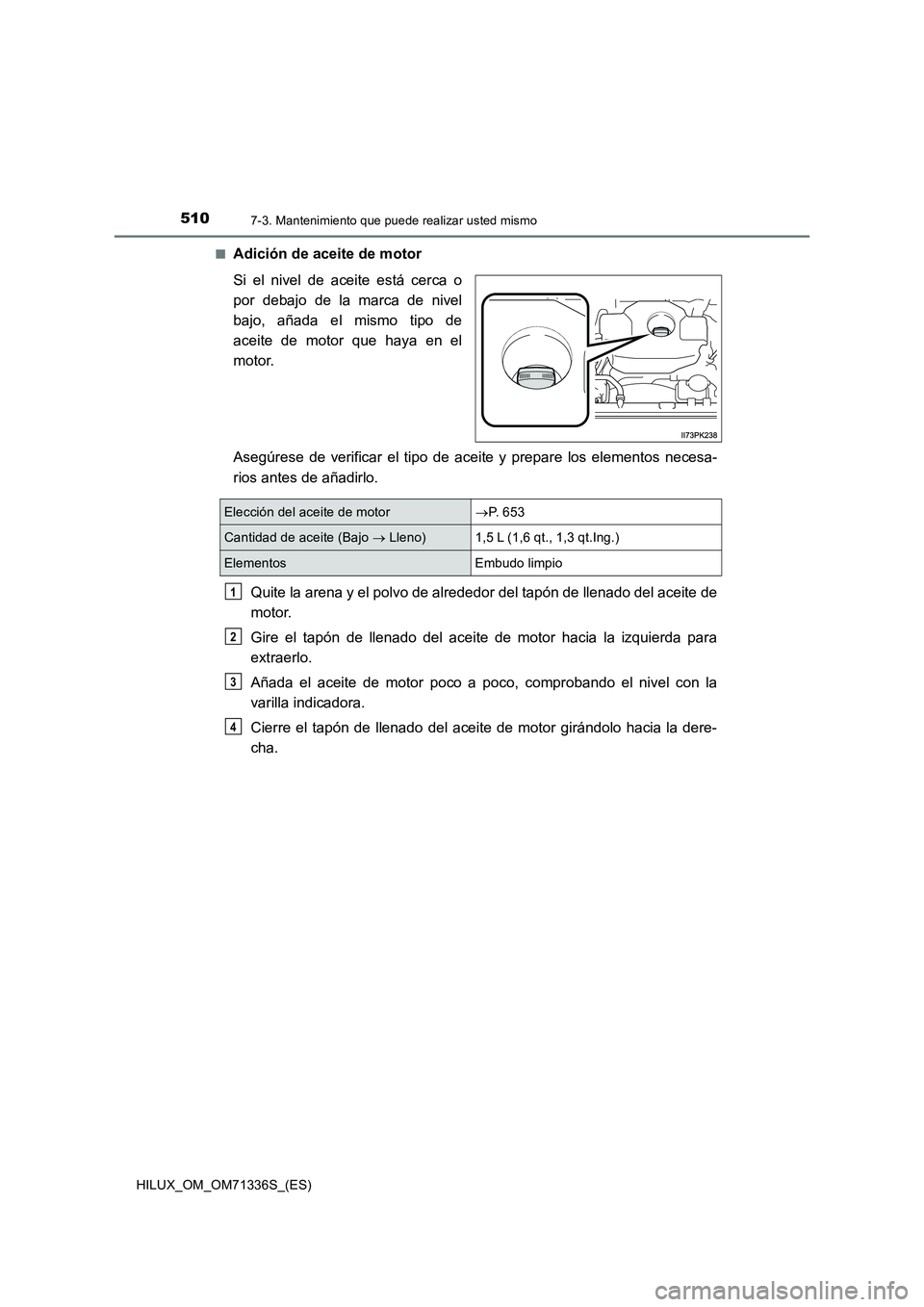

Adición de aceite de motor
Si el nivel de aceite está cerca o
por debajo de la marca de nivel
bajo, añada el mismo tipo de
aceite de motor que haya en el
motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Quite la arena y el polvo de alrededor del tapón de llenado del aceite de
motor.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Cierre el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
Elección del aceite de motorP. 6 5 3
Cantidad de aceite (Bajo  Lleno) 1,5 L (1,6 qt., 1,3 qt.Ing.)
Elementos Embudo limpio
1
2
3
4
