2021 JEEP WRANGLER UNLIMITED Knjižica za upotrebu i održavanje (in Serbian)

207
F52–20 ampera, žut UPALJAČ ZA CIGARETE
F53 – –Rezerva
F54 – –Rezerva
F55 – –Rezerva
F56 –10 ampera, crven SENZOR TEMPERATURE U VOZILU
F57 –20 ampera, žut Prednje grejano sedište vozača
F58 –20 ampera, žut Prednje grejano sedište suvozača
F59 – –Rezerva
F60 –15 ampera, plav Modul za udobnost upravljača (CSWM) (UPOTREBA UPRAVLJAČA U
TEŠKIM USLOVIMA)
F61 –10 ampera, crven Levi senzor slepog ugla (LBSS) / Desni senzor slepog ugla (RBSS)
(*)
F62 – –Rezerva
F63 –10 ampera, crven Kontroler sistema za zaštitu
(*)
F64 – –Rezerva
F65 – –Rezerva
F66 40 ampera, zelen –HVAC VENTILATOR MOTORA prednji
(*)
F67 – –Rezerva
F68 – –Rezerva
F69 –5 ampera, smeđ Generator startera kaiša (BSG) jedinice generatora motora (MGU) — ako
je u opremi
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 207

U SLUČAJU OPASNOSTI

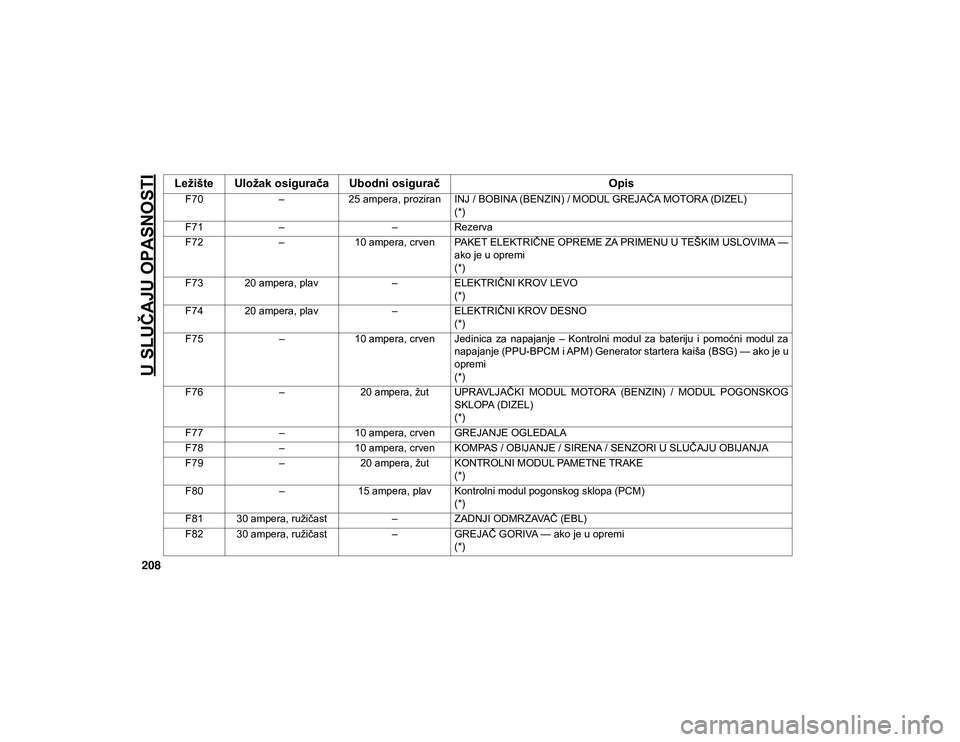

208
F70–25 ampera, proziran INJ / BOBINA (BENZIN) / MODUL GREJAČA MOTORA (DIZEL)
(*)
F71 – –Rezerva
F72 –10 ampera, crven PAKET ELEKTRIČNE OPREME ZA PRIMENU U TEŠKIM USLOVIMA —
ako je u opremi
(*)
F73 20 ampera, plav –ELEKTRIČNI KROV LEVO
(*)
F74 20 ampera, plav –ELEKTRIČNI KROV DESNO
(*)
F75 –10 ampera, crven Jedinica za napajanje – Kontrolni modul za bateriju i pomoćni modul za
napajanje (PPU-BPCM i APM) Generator startera kaiša (BSG) — ako je u
opremi
(*)
F76 –20 ampera, žut UPRAVLJAČKI MODUL MOTORA (BENZIN) / MODUL POGONSKOG
SKLOPA (DIZEL)
(*)
F77 –10 ampera, crven GREJANJE OGLEDALA
F78 –10 ampera, crven KOMPAS / OBIJANJE / SIRENA / SENZORI U SLUČAJU OBIJANJA
F79 –20 ampera, žut KONTROLNI MODUL PAMETNE TRAKE
(*)
F80 –15 ampera, plav Kontrolni modul pogonskog sklopa (PCM)
(*)
F81 30 ampera, ružičast –ZADNJI ODMRZAVAČ (EBL)
F82 30 ampera, ružičast –GREJAČ GORIVA — ako je u opremi
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 208

209
F83 60 ampera, žut–GREJAČ — ako je u opremi
(*)
F84 30 ampera, ružičast –KONTROLNA JEDINICA GREJAČA UREA TEČNOSTI — ako je u
opremi
(*)
F85 –10 ampera, crven PM SENZOR — ako je u opremi
(*)
F86 30 ampera, ružičast –VAKUUM PUMPA KOČNICE 2 — ako je u opremi
(*)
F87 –10 ampera, crven PUMPA ZA DOVOD/ČIŠĆENJE — ako je u opremi
(*)
F88 20 ampera, plav –SENZOR NOx br. 1/ br. 2 — ako je u opremi
(*)
F89 –10 ampera, crven Kontrolni modul upravljača (SCCM) / Tempomat (CRUISE CTL) / Digitalni
TV (DTV)
(*)
F90 20 ampera, plav –SVETLO ZA PARKIRANJE PRIKOLICE — ako je u opremi
F91 –20 ampera, žut SIRENA
F92 40 ampera, zelen –OPREMA ZA TEŠKE USLOVE BR. 2 — ako je u opremi
(*)
F93 40 ampera, zelen –OPREMA ZA PRIMENU U TEŠKIM USLOVIMA BR. 1 — ako je u opremi
(*)
F94 –10 ampera, crven Nadgledanje pritiska u gumama (TPM) / RF Hub sistem (CORAX)
(*)
F95 – –Rezerva
F96 –10 ampera, crven PREKIDAČ OGLEDALA SA ELEKTRIČNIM PODEŠAVANJEM
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 209

U SLUČAJU OPASNOSTI

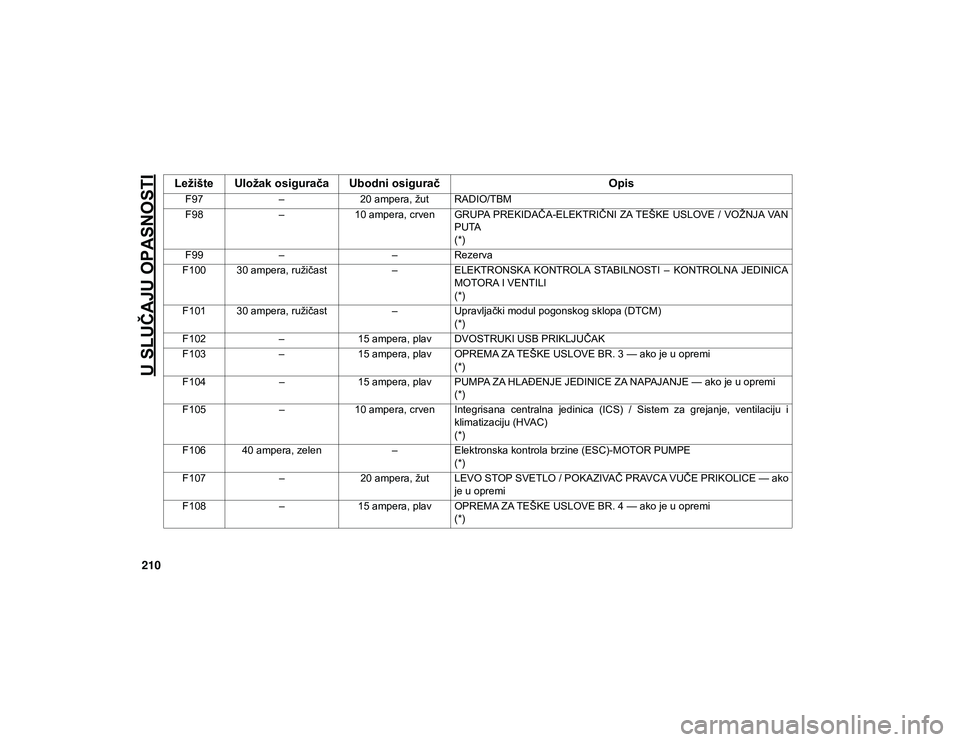

210
F97–20 ampera, žut RADIO/TBM
F98 –10 ampera, crven GRUPA PREKIDAČA-ELEKTRIČNI ZA TEŠKE USLOVE / VOŽNJA VAN
PUTA
(*)
F99 – –Rezerva
F100 30 ampera, ružičast –ELEKTRONSKA KONTROLA STABILNOSTI – KONTROLNA JEDINICA
MOTORA I VENTILI
(*)
F101 30 ampera, ružičast –Upravljački modul pogonskog sklopa (DTCM)
(*)
F102 –15 ampera, plav DVOSTRUKI USB PRIKLJUČAK
F103 –15 ampera, plav OPREMA ZA TEŠKE USLOVE BR. 3 — ako je u opremi
(*)
F104 –15 ampera, plav PUMPA ZA HLAĐENJE JEDINICE ZA NAPAJANJE — ako je u opremi
(*)
F105 –10 ampera, crven Integrisana centralna jedinica (ICS) / Sistem za grejanje, ventilaciju i
klimatizaciju (HVAC)
(*)
F106 40 ampera, zelen –Elektronska kontrola brzine (ESC)-MOTOR PUMPE
(*)
F107 –20 ampera, žut LEVO STOP SVETLO / POKAZIVAČ PRAVCA VUČE PRIKOLICE — ako
je u opremi
F108 –15 ampera, plav OPREMA ZA TEŠKE USLOVE BR. 4 — ako je u opremi
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 210

211
(Nastavak)

PODIZANJE AUTOMOBILA I
ZAMENA GUME

F109–20 ampera, žut DESNO STOP SVETLO / POKAZIVAČ PRAVCA VUČE PRIKOLICE —
ako je u opremi
F110 30 ampera, ružičast –INVERTOR
(*)
F111 20 ampera, plav –SVETLO PRIKOLICE ZA VOŽNJU UNAZAD – ako je u opremi
Ležište UIožak osigurača Ubodni osigurač Opis

OPREZ!

Prilikom postavljanja poklopca kutije za
razvod električnog napajanja, vodite
računa da pravilno postavite i potpuno
zabravite poklopac. U suprotnom u
kutiju za razvod električnog napajanja
može da uđe voda i izazove kvar
električnog sistema.
Kada menjate pregoreli osigurač, bitno
je da koristite samo osigurače
odgovarajuće amperaže. Upotreba
osigurača drugačije amperaže od one
koja je propisana može izazvati opasno
preopterećenje električnog sistema.
Ako osigurač odgovarajuće amperaže
ponovo pregori, znači da postoji
problem u kolu koji mora da se reši.

UPOZORENJE!

Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.

UPOZORENJE! (Nastavak)

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 211

U SLUČAJU OPASNOSTI
212
Lokacija priključka
Priključak i ključ za točkove nalaze se u
zadnjem prtljažnom prostoru. Da biste
uklonili priključak i alat, uradite sledeće:
1. Podignite teretni pod u prtljažnomprostoru.
Teretni pod
NAPOMENA:
Teretni pod možete da uklonite radi lakšeg
pristupa tako što ćete ga povući direktno
unazad
2. Uklonite poklopac skladišta za alat hvatajući kopču sa leve strane i
povlačeći je nagore. Kopča poklopca skladišta za alat
3. Okrenite plastičnu leptirastu navrtku nalevo da biste skinuli priključak sa
odeljka za odlaganje stvari.
Lokacija crne plastične leptiraste navrtke
4. Uklonite komplet alata i sastavite alat.
Uklanjanje rezervne gume
1. Da biste izvadili rezervnu gumu iz nosača, uklonite poklopac gume, ako je
u opremi.
NAPOMENA:
Rezervni točak je montiran na spoljašnjoj
strani zadnjih vrata na podizanje, zaštićen
plastičnim poklopcem sa pričvršćivačima.
Prema saobraćajnim propisima, poklopac
ne sme da se ukloni niti da bude nesigurno
pričvršćen tokom vožnje na javnim
auto-putevima. Potrebno je pogledati
lokalne zakone i propise. Ako se koristi
rezervni točak, pre nastavka putovanja
proverite da li je oštećeni točak bezbedno
montiran i da li je poklopac pravilno
pričvršćen u mestu. Takođe vodite računa
da ne zaklonite zadnju kameru
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 212

213
2. Uklonite poklopac zadnje kamereokretanjem sigurnosnog zavrtnja u
smeru suprotnom od kretanja kazaljke
na satu koristeći Torx odvijač br. T40 i
zapor iz isporučenog kompleta alata.
Otključavanje poklopca zadnje kamere

3. Uklonite navrtke za točak ključem za točkove okrećući ih suprotno smeru
kretanja kazaljke na satu. Ako je u opremi,
uklonite navrtku za zaključavanje točka
ključem za zaključavanje (smeštenom u
kaseti) okrećući ga suprotno smeru
kretanja kazaljke na satu.
Uklonite rezervnu gumu
Pripreme za podizanje vozila
1. Parkirajte na čvrstu, ravnu površinu.
Izbegavajte zaleđeno i klizavo tlo.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.
4. Postavite automatski menjač u položaj PARK (P) (PARKIRANJE) ili postavite
ručni menjač u položaj REVERSE (R)
(UNAZAD). 5. Okrenite kontakt za paljenje u položaj
OFF (ISKLJUČENO).
6. Blokirajte prednji i zadnji točak dijagonalno od točka koji se podiže. Na
primer, ako menjate prednji desni točak,
blokirajte zadnji levi točak.
Točak blokiran
NAPOMENA:
Putnici ne bi trebalo da budu u vozilu koje se
podiže.

UPOZORENJE!

Nemojte da menjate gumu na strani vozila koja
se nalazi do puta. Skrenite sa puta dovoljno da
ne postoji opasnost da vas neko vozilo udari
dok koristite dizalicu ili menjate točak.

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 213

U SLUČAJU OPASNOSTI
214
(Nastavak)
Uputstva za podizanje automobila
Nalepnica sa upozorenjima prilikom podizanja 1. Izvadite rezervnu gumu, dizalicu i alat iz
mesta u kojem su smešteni.
2. Popustite (ali nemojte ukloniti) matice točka, okrećući ih ulevo jedan obrtaj dok
je točak još uvek na tlu.
3. Sastavite dizalicu i alat za dizanje. Povežite okretač dizalice na nastavak, a
zatim na ključ za točkove.
Sastavljena dizalica i alati

UPOZORENJE!

Poštujte ova upozorenja za promenu
guma da se ne biste povredili ili oštetili
vozilo:
Uvek se najpre parkirajte na čvrstoj,
ravnoj površini što dalje od ivice puta i
tek nakon toga podignite vozilo.
Uključite treptače upozorenja.
Blokirajte točak dijagonalno suprotan
točku koji ćete da podignete.
Snažno povucite ručnu kočnicu i
postavite ručicu automatskog menjača
u položaj „PARK“ (PARKIRANJE).
Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
Niko ne sme da bude u vozilu dok je na
dizalici.
Ne zavlačite se pod vozilo dok je na
dizalici. Ako je potrebno da se zavučete
pod vozilo, odvezite ga u servis, gde će
ga podići na profesionalnoj dizalici.
Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom
zamene gume.
Ako radite na ili blizu puta, pazite se
vozila.
Da biste bili sigurni da ste bezbedno
odložili rezervne gume, probušene ili
napumpane, morate ih odložiti tako da
stubić ventila bude okrenut ka tlu.

UPOZORENJE! (Nastavak) OPREZ!

Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 214
