23
Låg bränslenivåFast sken, åtföljt av
en ljudsignal och ett
meddelande. Första gången den tänds återstår ca
6
liter bränsle i tanken (reserv).Fyll snabbt på bränsle för att undvika motorstopp.
Kör inte tills tanken är helt tom
, eftersom det kan
leda till skador på avgas- och insprutningssystemen.
Aktiv
avåkningsvarnareFast sken. Systemet har inaktiverats
automatiskt eller är i
viloläge.
Blinkar. Du är på väg att korsa en streckad
linje utan att ha slagit på blinkers. Systemet aktiveras och justerar körriktningen på
sidan för den identifierade körfältsmarkeringen.
+ Fast, åtföljs av ett
meddelande och en
ljudsignal.Funktionsfel har uppstått i
systemet.Utför (3).
Stop & Star t Fast sken, samtidigt
som ett meddelande
visas. Funktionen Stop & Start är
urkopplad.
Motorn stängs inte av nästa gång trafiken stannar.
Återaktivera funktionen via menyn på pekskärmen.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Krockkudde på
passagerarsidanBlinkande.Fel på passagerarsidans
airbagsystem. Utför (3).
Fast sken. Passagerarens främre krockkudde
är urkopplad.
Reglaget står i


läge "OFF". Du kan installera en bakåtvänd bilbarnstol om
det inte är något funktionsfel på krockkuddarna
(varningslampan för krockkuddarna lyser).
1
Instrumentpanelen

24
KontrollampaIndikeringOrsak Åtgärder/observationer
Foten på
bromsen * Fast sken.
Inget eller otillräckligt tryck på
bromspedalen. Med automatlåda: motorn ska vara igång och
parkeringsbromsen åtdragen för att komma ur läge P
.
Foten på
kopplingspedalen* Fast sken. Stop & Start: ändrar inte till START-
läge så länge kopplingspedalen inte
är helt nedtrampad. Trampa ned kopplingspedalen helt.
Dimbakljus Fast sken. Lampan är på.
Gröna kontrollampor
Stop & Star tFast sken. När bilen stanna ställer Stop & Start
motorn i
STOP-läge.
Blinkar tillfälligt. STOP-läget är för tillfället inte tillgängligt eller START-läget
aktiveras automatiskt.
Automatisk
parkeringshjälp Fast sken.
Funktionen är aktiverad.
DödvinkelvarnareFast sken.Funktionen är aktiverad.
*
E

ndast med digital monokrom instrumentpanel
Instrumentpanelen

25
Vänster blinkersBlinkar med
ljudsignal. Blinkersljusen är tända.
Höger blinkers Blinkar med
ljudsignal. Blinkersljusen är tända.
Positionsljus Fast sken. Lamporna är tända.
Halvljus Fast sken. Lamporna är tända.
Adaptiva
strålkastare Blinkande.
Fel på de adaptiva strålkastarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad utföra en kontroll.
Dimstrålkastare Fast sken. Dimljusen fram är tända.
Automatisk torkning
av vindrutanFast sken.Automatisk torkning av vindrutan är
aktiverad.
+
eller Automatisk
omkoppling till
helljus
Fast sken.
Funktionen har aktiverats på
pekskärmen (menyn Driving ).
Belysningsreglaget står i


läge
"AUTO ".
Blå kontrollampor
Helljus Fast sken. Helljuset är på.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
1
Instrumentpanelen

26
Indikatorer
Serviceindikator
Serviceindikatorn visas på instrumentpanelen.
Beroende på version:
-
P
å raden som visar vägmätaren anges hur
många kilometer som återstår till nästa
ser vicebesök eller körsträckan efter att
tidpunkten för ser vice överskridits efter
tecknet "-".
-
E

tt varningsmeddelande visar återstående
körsträcka och när nästa ser vice ska utföras
eller har överskridits.
Kontrollampa Indikering OrsakÅtgärder/
observationer
Skiftnyckel Tänds tillfälligt när
tändningen slås på. Körsträckan som
återstår till nästa
ser vice är mellan 3
000
och 1 000 km.
Fast sken när
tändningen slås på. Nästa ser vice ska
utföras om mindre än
1 000
km.Du bör lämna in din
bil för ser vice snarast
möjligt.
+ Skiftnyckel
blinkar
Blinkar och lyser sedan
med fast sken när
tändningen slås på.
(För BlueHDi-
dieselmodellerna
tillsammans med
servicelampan.)Servicetillfället har
passerats.
Ser va bilen så snart
som möjligt.
Sträckan som visas (i kilometer eller
miles) beräknas i
enlighet med antal körda
kilometrar och hur lång tid som har gått
sedan service utfördes senast.
Varningen kan visas en kort tid innan
ser vice ska utföras.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Gör så här om du har utfört ser vicen själv:
F

sl
å av tändningen,
Om du måste koppla ur batteriet efter
denna åtgärd ska du låsa bilen och vänta
i
minst 5 minuter så att nollställningen
hinner registreras.
F

håll
knappen för nollställning av
trippmätaren intryckt,
F

s
lå på tändningen, mätardisplayen börjar
räkna ned,
F

s
läpp knappen när displayen visar " =0".
Skiftnyckelsymbolen försvinner.
Instrumentpanelen

27
Du kan när som helst visa
serviceinformationen.
F
T
ryck på knappen för nollställning av
trippmätaren.
Ser viceinformationen visas i
några
sekunder och försvinner sedan.
Mätare för
kylarvätsketemperatur
(Endast på 12" färgpanel).
Med motorn igång och visaren i:
-
zon A, temperaturen är normal,
-
zon B, temperaturen är för hög,
kontrollampan för maxtemperatur och
varningslampan STOPP tänds, en ljudsignal
hörs och ett varningsmeddelande visas. Du MÅSTE stanna bilen så for t det kan ske
på säker t sätt.
Vänta några minuter innan du stänger av
motorn.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Efter några minuters körning stiger
temperaturen och trycket i
kylsystemet.
Fyll på så här:
F
v
änta tills motorn svalnat,
F
s
kruva loss locket en aning och låt trycket
sjunka i

systemet,
F
t
a av locket när trycket sjunkit,
F
f
yll på kylarvätska upp till "MA X"-strecket.
Se upp med risk för brännskada vid
påfyllning av kylarvätska. Överskrid inte
max-strecket (på behållaren).
Oljenivåindikator
(Beroende på version).
På versioner med elektrisk oljenivåindikator
visas motoroljenivån på instrumentpanelen
i

några sekunder efter serviceinformationen. Denna nivå gäller endast om fordonet har
stått på plan mark med motorn avstängd
i
mer än 30 minuter.
Korrekt oljenivå
För låg oljenivå
Fel på oljenivåmätaren
Visa serviceinformation
Den här varningen indikeras med
meddelandet "Felaktig oljenivå" på displayen
på instrumentpanelen, samtidigt som
servicelampan tänds och en ljudsignal hörs.
Om oljebristen bekräftas av en kontroll med
oljemätstickan måste du snarast fylla på olja för
att undvika motorskador.
Läs under motsvarande rubrik för mer
information om nivåkontroller
.
1
Instrumentpanelen

28

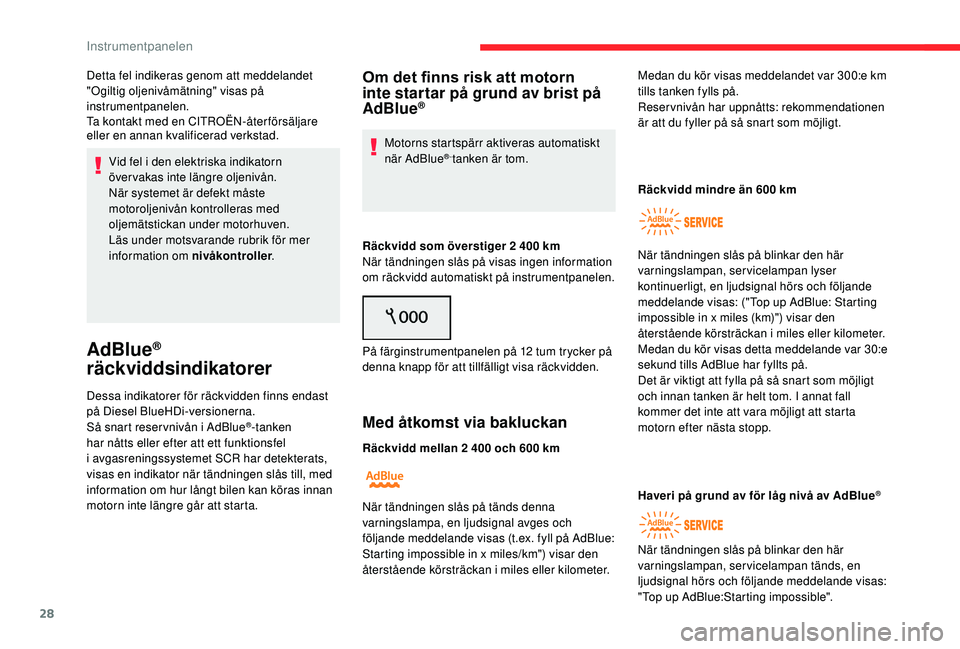

Detta fel indikeras genom att meddelandet
"Ogiltig oljenivåmätning" visas på
instrumentpanelen.
Ta kontakt med en CITROËN-åter försäljare
eller en annan kvalificerad verkstad.Vid fel i
den elektriska indikatorn
övervakas inte längre oljenivån.
När systemet är defekt måste
motoroljenivån kontrolleras med
oljemätstickan under motorhuven.
Läs under motsvarande rubrik för mer
information om nivåkontroller .
AdBlue®
räckviddsindikatorer
Dessa indikatorer för räckvidden finns endast
på Diesel BlueHDi-versionerna.
Så snart reser vnivån i
AdBlue
®-tanken
har nåtts eller efter att ett funktionsfel
i

avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om det finns risk att motorn
inte startar på grund av brist på
AdBlue
®
Motorns startspärr aktiveras automatiskt
när AdBlue®-tanken är tom.
Räckvidd som överstiger 2 400 km
När tändningen slås på visas ingen information
om räckvidd automatiskt på instrumentpanelen.
På färginstrumentpanelen på 12
tum trycker på
denna knapp för att tillfälligt visa räckvidden.
Med åtkomst via bakluckan
Räckvidd mellan 2 400 och 600 km M edan du kör visas meddelandet var 300:e km
tills tanken fylls på.
Reservnivån har uppnåtts: rekommendationen
är att du fyller på så snart som möjligt.
När tändningen slås på tänds denna
varningslampa, en ljudsignal avges och
följande meddelande visas (t.ex. fyll på AdBlue:
Starting impossible in x miles/km") visar den
återstående körsträckan i miles eller kilometer.Räckvidd mindre än 600
km
När tändningen slås på blinkar den här
varningslampan, servicelampan lyser
kontinuerligt, en ljudsignal hörs och följande
meddelande visas: ("Top up AdBlue: Starting
impossible in x miles (km)") visar den
återstående körsträckan i miles eller kilometer.
Medan du kör visas detta meddelande var 30:e
sekund tills AdBlue har fyllts på.
Det är viktigt att fylla på så snart som möjligt
och innan tanken är helt tom. I annat fall
kommer det inte att vara möjligt att starta
motorn efter nästa stopp.
Haveri på grund av för låg nivå av AdBlue
®
När tändningen slås på blinkar den här
varningslampan, servicelampan tänds, en
ljudsignal hörs och följande meddelande visas:
"Top up AdBlue:Starting impossible".
Instrumentpanelen

29
Tillsatstanken AdBlue® är tom: den lagstadgade
startspärren förhindrar att motorn startas.
För att kunna starta motorn igen måste du
fylla på minst 5

liter AdBlue
® i tanken.
Se motsvarande avsnitt för mer
information om AdBlue
®(BlueHDi-
motorer) och i

synnerhet om påfyllning.
Med åtkomst via tankluckan
Räckvidd mellan 2 400 och 800 km R äckvidd mellan 800 och 100 km
Räckvidd under 100 km
Medan du kör hörs ljudsignalen och
meddelandet visas var 10:e km tills AdBlue-
tanken fylls på.
Det är viktigt att fylla på så snart som möjligt
och innan tanken är helt tom. I annat fall
kommer det inte att vara möjligt att starta
motorn efter nästa stopp. Haveri på grund av för låg nivå av AdBlue
®
Tillsatstanken AdBlue® är tom: den lagstadgade
startspärren förhindrar att motorn startas.
För att kunna starta motorn igen måste du
fylla på minst 5

liter AdBlue
® i tanken.
Se motsvarande avsnitt för mer
information om AdBlue
®(BlueHDi-
motorer) och i

synnerhet om påfyllning.
När tändningen slås på tänds denna
varningslampa i

ca 30

sekunder och följande
meddelande visas: ("Top up AdBlue: Starting
impossible in x miles (km)") visar den
återstående körsträckan i

miles eller kilometer.
Reservnivån har uppnåtts: rekommendationen
är att du fyller på så snart som möjligt.
Dessa meddelanden följs av
rekommendationen att inte fylla på med mer än
10

liter av AdBlue. När tändningen slås på, tänds denna
varningslampa, en ljudsignal hörs (1


pip) och
ett meddelande visas (t.ex. "Top up AdBlue:
Starting impossible in x miles" (Fyll på AdBlue:
om x km kan bilen inte längre startas)) som
anger räckvidden uttryckt i

kilometer eller
miles.
När du kör aktiveras ljudsignalen och
meddelandet var 100:e km tills tillsatstanken
fylls på.
Det är viktigt att fylla på så snart som möjligt
och innan tanken är helt tom. I annat fall
kommer det inte att vara möjligt att starta
motorn efter nästa stopp.
När tändningen slås på tänds denna
varningslampa, en ljudsignal hörs (1


pipsignal)
och följande meddelande visas: ("Top up
AdBlue: Starting impossible in x miles (km)")
visar den återstående körsträckan i

miles eller
kilometer. När tändningen slås på blinkar den här
varningslampan och följande meddelande
visas: "Top up AdBlue:Starting impossible".
1
Instrumentpanelen

30
I händelse av fel på
avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt
när du kört 1 100 km efter att felet på
avgasreningssystemet SCR bekräftats.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad göra en kontroll av
systemet så snart som möjligt.
Om ett fel detekteras
Om det handlar om ett tillfälligt fel,
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken har
kontrollerat systemet SCR.
Under den tillåtna kör fasen (mellan 1 100 km
o ch 0 km)
Medan du kör visas meddelandet var 30:e sekund
så länge felet i avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen slås
till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
Startspärr Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn från
att starta.
Varningslamporna tänds, åtföljda av en
ljudsignal och meddelandet "Emissions fault".
Varningen utlöses under färd så snart som
funktionsfelet detekteras första gången.
Därefter sker det varje gång tändningen slås
på, så länge orsaken till felet kvarstår.
Om felet i SCR-systemet bekräftas (efter
5 0 km körsträcka med permanent indikering
av funktionsfelet), tänds ser vicelampan och
motordiagnoslampan med fast sken och AdBlue-
varningslampan blinkar, åtföljt av en ljudsignal och
ett meddelande (exempel: "Emissions fault: Starting
prevented in 185
miles (300 km)") (Fyll på AdBlue:
motorstart spärras om 300
km). Meddelandet visar
återstående körsträcka i
miles eller kilometer.
Varje gång tändningen slås på tänds dessa
varningslampor och AdBlue-varningslampan
blinkar, åtföljt av en ljudsignal och meddelandet
"Emissions fault: Starting prevented". För att kunna starta bilen igen måste du vända
dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Kilometerräknare
Vägmätaren och trippmätaren visas i trettio
s ekunder när tändningen slås av, när
förardörren öppnas och när bilen låses eller
låses upp.
När du kör utomlands kan du behöva
ändra avståndsenhet: Hastigheten ska
visas i
den officiella enhet som används
i
landet (km eller miles). Du ändrar enhet
i


skärmens inställningsmeny när bilen står
still.
Instrumentpanelen
