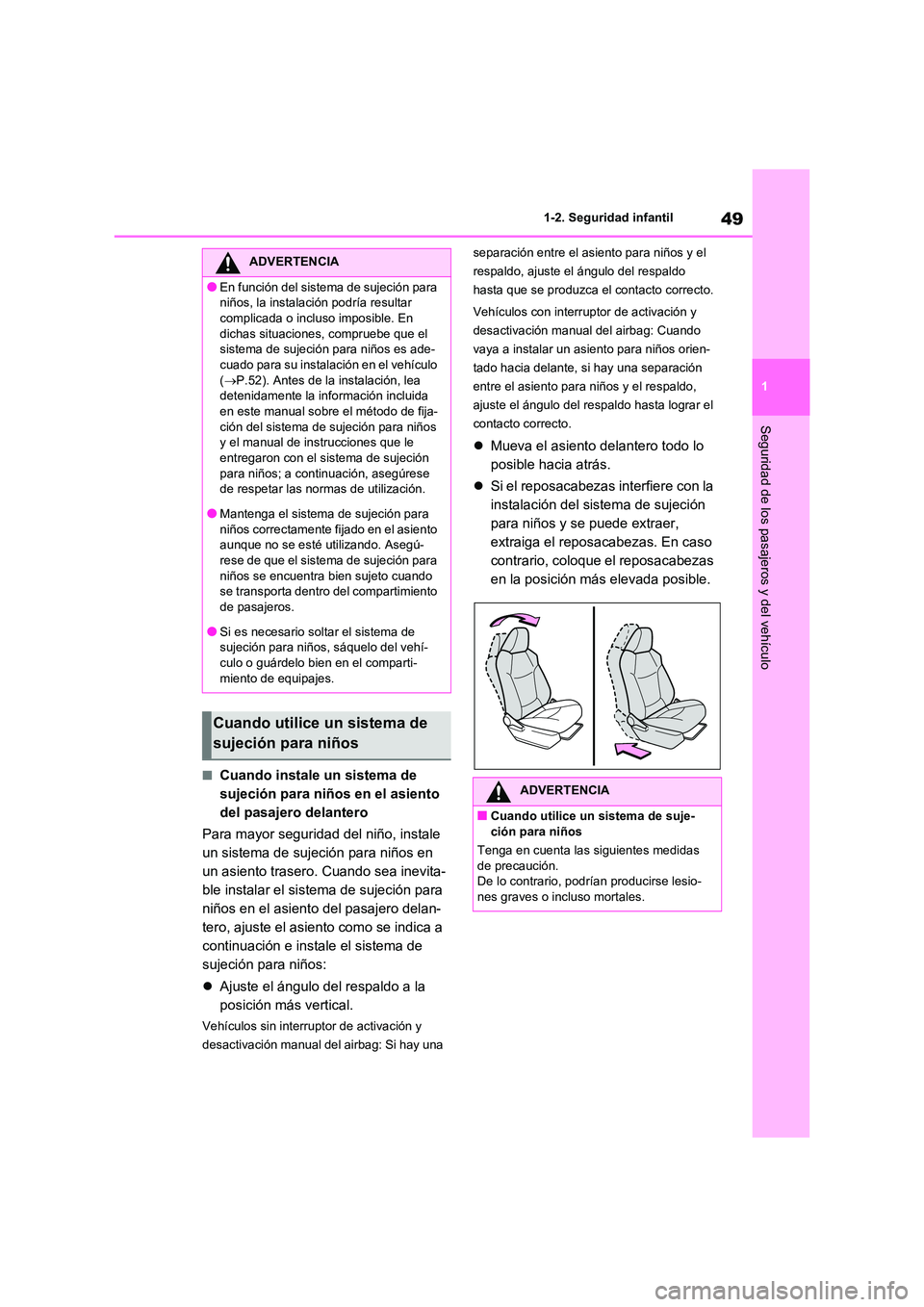

2020 TOYOTA RAV4 Manual del propietario (in Spanish)

49
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
■Cuando instale un sistema de
sujeción para niños en el asiento
del pasajero delantero
Para mayor seguridad del niño, instale
un sistema de sujeción para niños en
un asiento trasero. Cuando sea inevita-
ble instalar el sistema de sujeción para
niños en el asiento del pasajero delan-
tero, ajuste el asiento como se indica a
continuación e instale el sistema de
sujeción para niños:
 Ajuste el ángulo del respaldo a la
posición más vertical.
Vehículos sin interruptor de activación y
desactivación manual del airbag: Si hay una
separación entre el asiento para niños y el
respaldo, ajuste el ángulo del respaldo
hasta que se produzca el contacto correcto.
Vehículos con interruptor de activación y
desactivación manual del airbag: Cuando
vaya a instalar un asiento para niños orien-
tado hacia delante, si hay una separación
entre el asiento para niños y el respaldo,
ajuste el ángulo del respaldo hasta lograr el
contacto correcto.
 Mueva el asiento delantero todo lo
posible hacia atrás.
 Si el reposacabezas interfiere con la
instalación del sistema de sujeción
para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabezas
en la posición más elevada posible.
ADVERTENCIA
●En función del sistema de sujeción para
niños, la instalación podría resultar
complicada o incluso imposible. En dichas situaciones, compruebe que el
sistema de sujeción para niños es ade-
cuado para su instalación en el vehículo ( P.52). Antes de la instalación, lea
detenidamente la información incluida
en este manual sobre el método de fija- ción del sistema de sujeción para niños
y el manual de instrucciones que le
entregaron con el sistema de sujeción para niños; a continuación, asegúrese
de respetar las normas de utilización.
●Mantenga el sistema de sujeción para niños correctamente fijado en el asiento
aunque no se esté utilizando. Asegú-
rese de que el sistema de sujeción para niños se encuentra bien sujeto cuando
se transporta dentro del compartimiento
de pasajeros.
●Si es necesario soltar el sistema de
sujeción para niños, sáquelo del vehí-
culo o guárdelo bien en el comparti- miento de equipajes.
Cuando utilice un sistema de
sujeción para niños
ADVERTENCIA
■Cuando utilice un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.

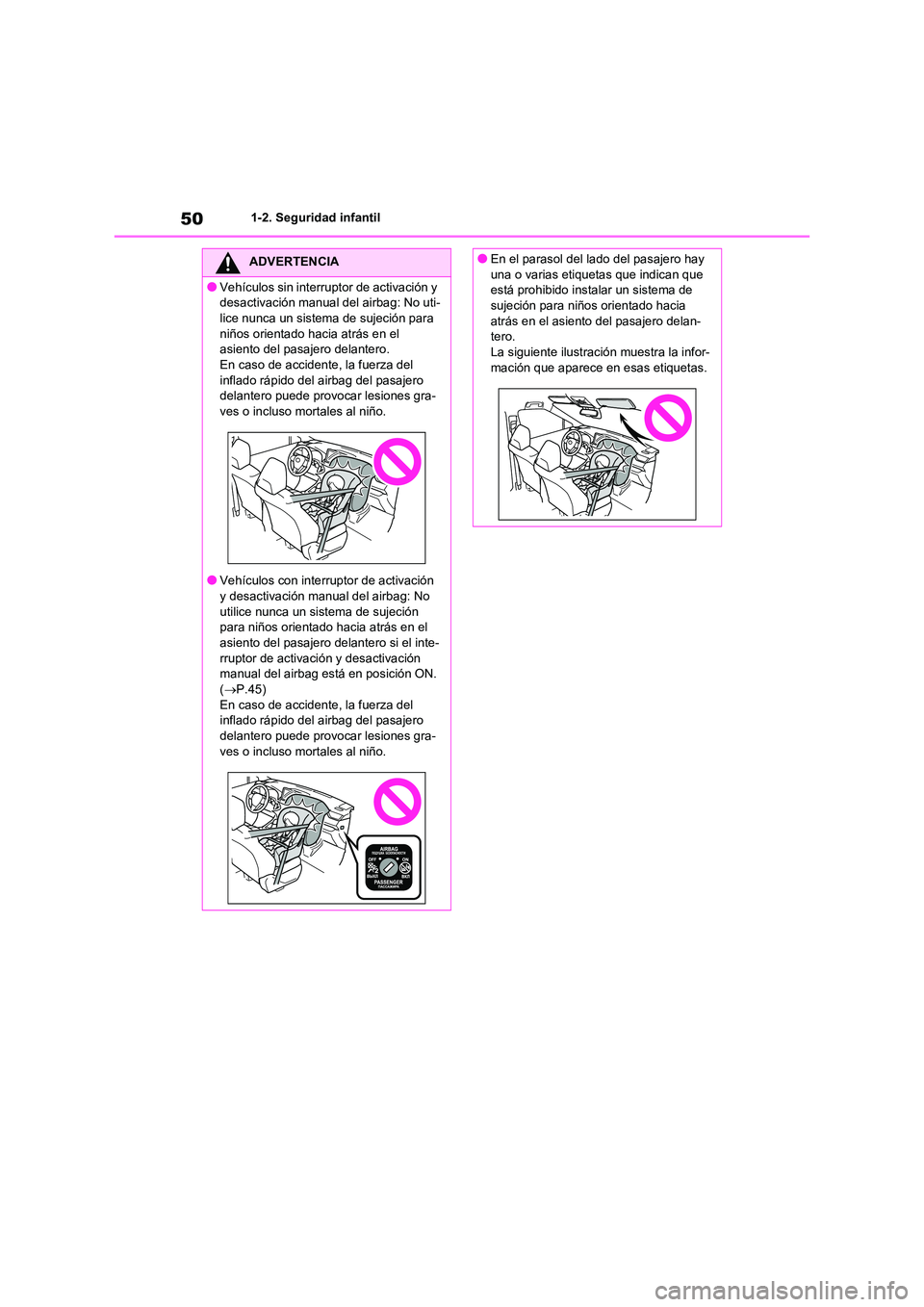

501-2. Seguridad infantil
ADVERTENCIA
●Vehículos sin interruptor de activación y
desactivación manual del airbag: No uti-
lice nunca un sistema de sujeción para niños orientado hacia atrás en el
asiento del pasajero delantero.
En caso de accidente, la fuerza del inflado rápido del airbag del pasajero
delantero puede provocar lesiones gra-
ves o incluso mortales al niño.
●Vehículos con interruptor de activación
y desactivación manual del airbag: No utilice nunca un sistema de sujeción
para niños orientado hacia atrás en el
asiento del pasajero delantero si el inte- rruptor de activación y desactivación
manual del airbag está en posición ON.
( P.45) En caso de accidente, la fuerza del
inflado rápido del airbag del pasajero
delantero puede provocar lesiones gra-
ves o incluso mortales al niño.
●En el parasol del lado del pasajero hay
una o varias etiquetas que indican que
está prohibido instalar un sistema de sujeción para niños orientado hacia
atrás en el asiento del pasajero delan-
tero. La siguiente ilustración muestra la infor-
mación que aparece en esas etiquetas.

51
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo

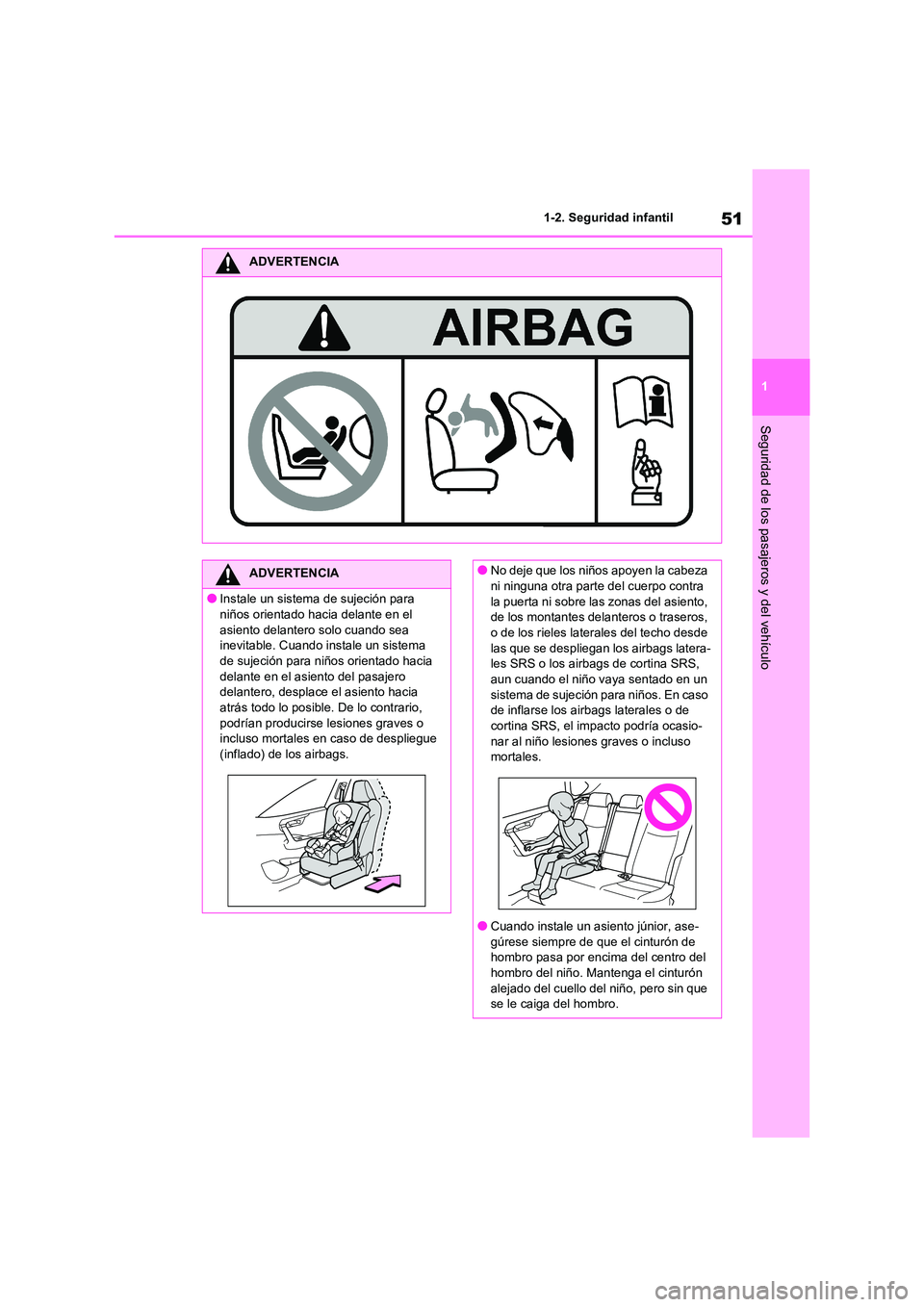

ADVERTENCIA
ADVERTENCIA
●Instale un sistema de sujeción para
niños orientado hacia delante en el
asiento delantero solo cuando sea inevitable. Cuando instale un sistema
de sujeción para niños orientado hacia
delante en el asiento del pasajero delantero, desplace el asiento hacia
atrás todo lo posible. De lo contrario,
podrían producirse lesiones graves o incluso mortales en caso de despliegue
(inflado) de los airbags.
●No deje que los niños apoyen la cabeza
ni ninguna otra parte del cuerpo contra
la puerta ni sobre las zonas del asiento, de los montantes delanteros o traseros,
o de los rieles laterales del techo desde
las que se despliegan los airbags latera- les SRS o los airbags de cortina SRS,
aun cuando el niño vaya sentado en un
sistema de sujeción para niños. En caso de inflarse los airbags laterales o de
cortina SRS, el impacto podría ocasio-
nar al niño lesiones graves o incluso mortales.
●Cuando instale un asiento júnior, ase-
gúrese siempre de que el cinturón de hombro pasa por encima del centro del
hombro del niño. Mantenga el cinturón
alejado del cuello del niño, pero sin que se le caiga del hombro.

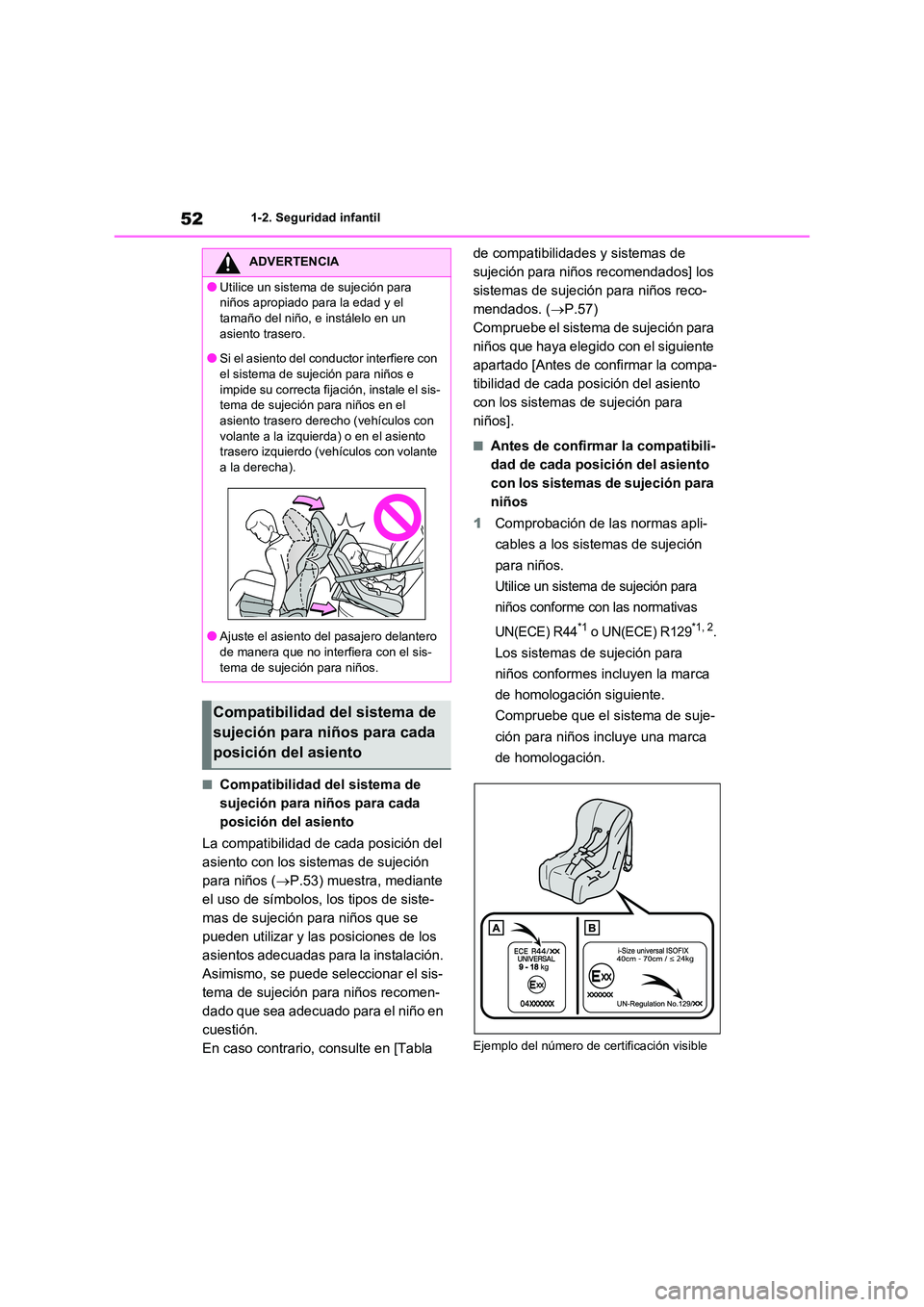

521-2. Seguridad infantil
■Compatibilidad del sistema de
sujeción para niños para cada
posición del asiento
La compatibilidad de cada posición del
asiento con los sistemas de sujeción
para niños ( P.53) muestra, mediante
el uso de símbolos, los tipos de siste-
mas de sujeción para niños que se
pueden utilizar y las posiciones de los
asientos adecuadas para la instalación.
Asimismo, se puede seleccionar el sis-
tema de sujeción para niños recomen-
dado que sea adecuado para el niño en
cuestión.
En caso contrario, consulte en [Tabla
de compatibilidades y sistemas de
sujeción para niños recomendados] los
sistemas de sujeción para niños reco-
mendados. ( P.57)
Compruebe el sistema de sujeción para
niños que haya elegido con el siguiente
apartado [Antes de confirmar la compa-
tibilidad de cada posición del asiento
con los sistemas de sujeción para
niños].
■Antes de confirmar la compatibili-
dad de cada posición del asiento
con los sistemas de sujeción para
niños
1 Comprobación de las normas apli-
cables a los sistemas de sujeción
para niños.
Utilice un sistema de sujeción para
niños conforme con las normativas
UN(ECE) R44*1 o UN(ECE) R129*1, 2.
Los sistemas de sujeción para
niños conformes incluyen la marca
de homologación siguiente.
Compruebe que el sistema de suje-
ción para niños incluye una marca
de homologación.
Ejemplo del número de certificación visible
ADVERTENCIA
●Utilice un sistema de sujeción para
niños apropiado para la edad y el
tamaño del niño, e instálelo en un asiento trasero.
●Si el asiento del conductor interfiere con
el sistema de sujeción para niños e impide su correcta fijación, instale el sis-
tema de sujeción para niños en el
asiento trasero derecho (vehículos con volante a la izquierda) o en el asiento
trasero izquierdo (vehículos con volante
a la derecha).
●Ajuste el asiento del pasajero delantero
de manera que no interfiera con el sis- tema de sujeción para niños.
Compatibilidad del sistema de
sujeción para niños para cada
posición del asiento

53
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo

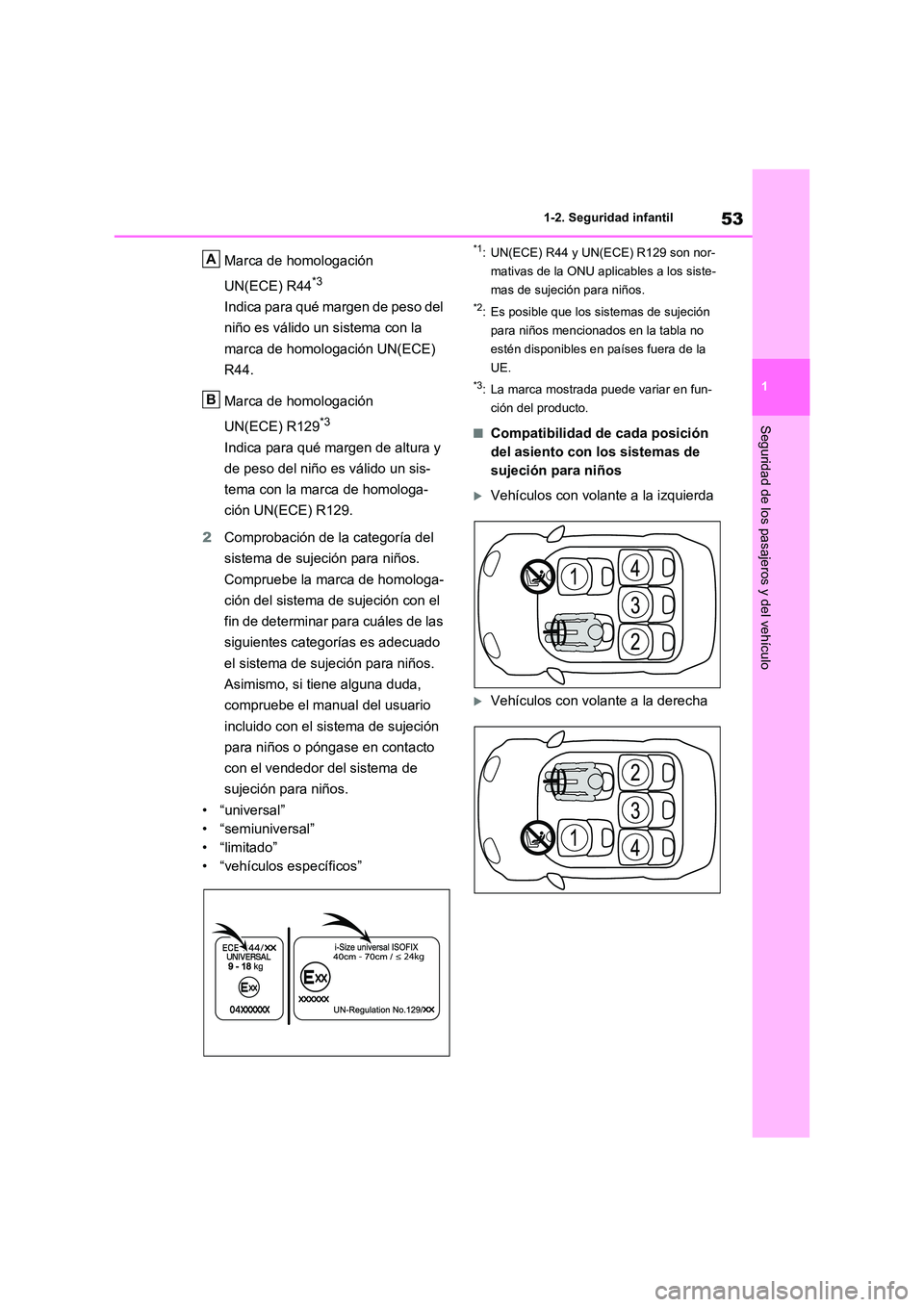

Marca de homologación
UN(ECE) R44*3
Indica para qué margen de peso del
niño es válido un sistema con la
marca de homologación UN(ECE)
R44.
Marca de homologación
UN(ECE) R129*3
Indica para qué margen de altura y
de peso del niño es válido un sis-
tema con la marca de homologa-
ción UN(ECE) R129.
2 Comprobación de la categoría del
sistema de sujeción para niños.
Compruebe la marca de homologa-
ción del sistema de sujeción con el
fin de determinar para cuáles de las
siguientes categorías es adecuado
el sistema de sujeción para niños.
Asimismo, si tiene alguna duda,
compruebe el manual del usuario
incluido con el sistema de sujeción
para niños o póngase en contacto
con el vendedor del sistema de
sujeción para niños.
•“universal”
• “semiuniversal”
• “limitado”
• “vehículos específicos”
*1: UN(ECE) R44 y UN(ECE) R129 son nor-
mativas de la ONU aplicables a los siste-
mas de sujeción para niños.
*2: Es posible que los sistemas de sujeción
para niños mencionados en la tabla no
estén disponibles en países fuera de la
UE.
*3: La marca mostrada puede variar en fun-
ción del producto.
■Compatibilidad de cada posición
del asiento con los sistemas de
sujeción para niños
Vehículos con volant e a la izquierda
Vehículos con volante a la derecha
A
B

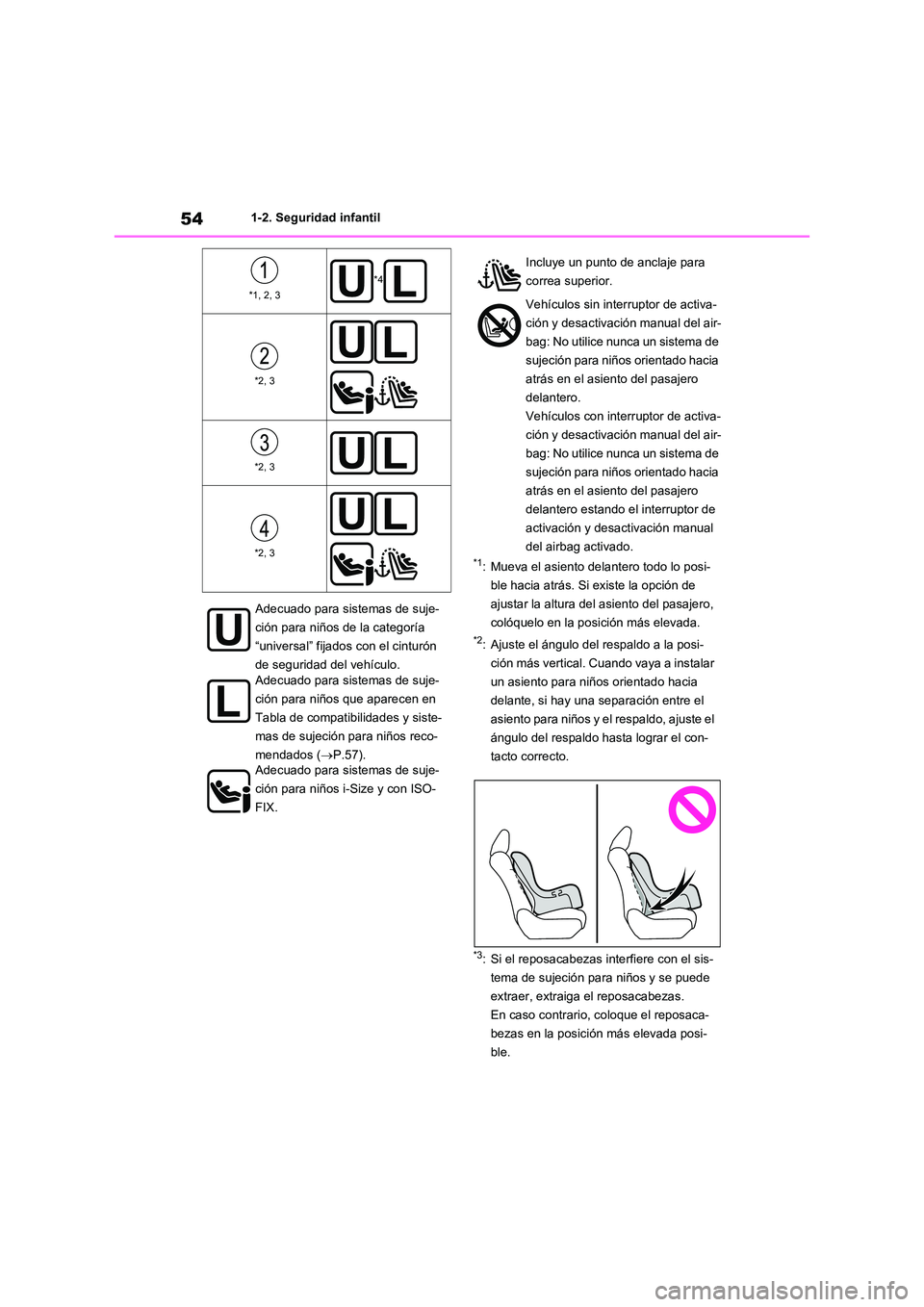

541-2. Seguridad infantil
*1: Mueva el asiento delantero todo lo posi-
ble hacia atrás. Si existe la opción de
ajustar la altura del asiento del pasajero,
colóquelo en la posición más elevada.
*2: Ajuste el ángulo del respaldo a la posi-
ción más vertical. Cuando vaya a instalar
un asiento para niños orientado hacia
delante, si hay una separación entre el
asiento para niños y el respaldo, ajuste el
ángulo del respaldo hasta lograr el con-
tacto correcto.
*3: Si el reposacabezas interfiere con el sis-
tema de sujeción para niños y se puede
extraer, extraiga el reposacabezas.
En caso contrario, coloque el reposaca-
bezas en la posici ón más elevada posi-
ble.
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3
Adecuado para sistemas de suje-
ción para niños de la categoría
“universal” fijados con el cinturón
de seguridad del vehículo.
Adecuado para sistemas de suje-
ción para niños que aparecen en
Tabla de compatibilidades y siste-
mas de sujeción para niños reco-
mendados ( P.57).
Adecuado para sistemas de suje-
ción para niños i-Size y con ISO-
FIX.
Incluye un punto de anclaje para
correa superior.
Vehículos sin interruptor de activa-
ción y desactivación manual del air-
bag: No utilice nunca un sistema de
sujeción para niños orientado hacia
atrás en el asiento del pasajero
delantero.
Vehículos con interruptor de activa-
ción y desactivación manual del air-
bag: No utilice nunca un sistema de
sujeción para niños orientado hacia
atrás en el asiento del pasajero
delantero estando el interruptor de
activación y desactivación manual
del airbag activado.

55
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo

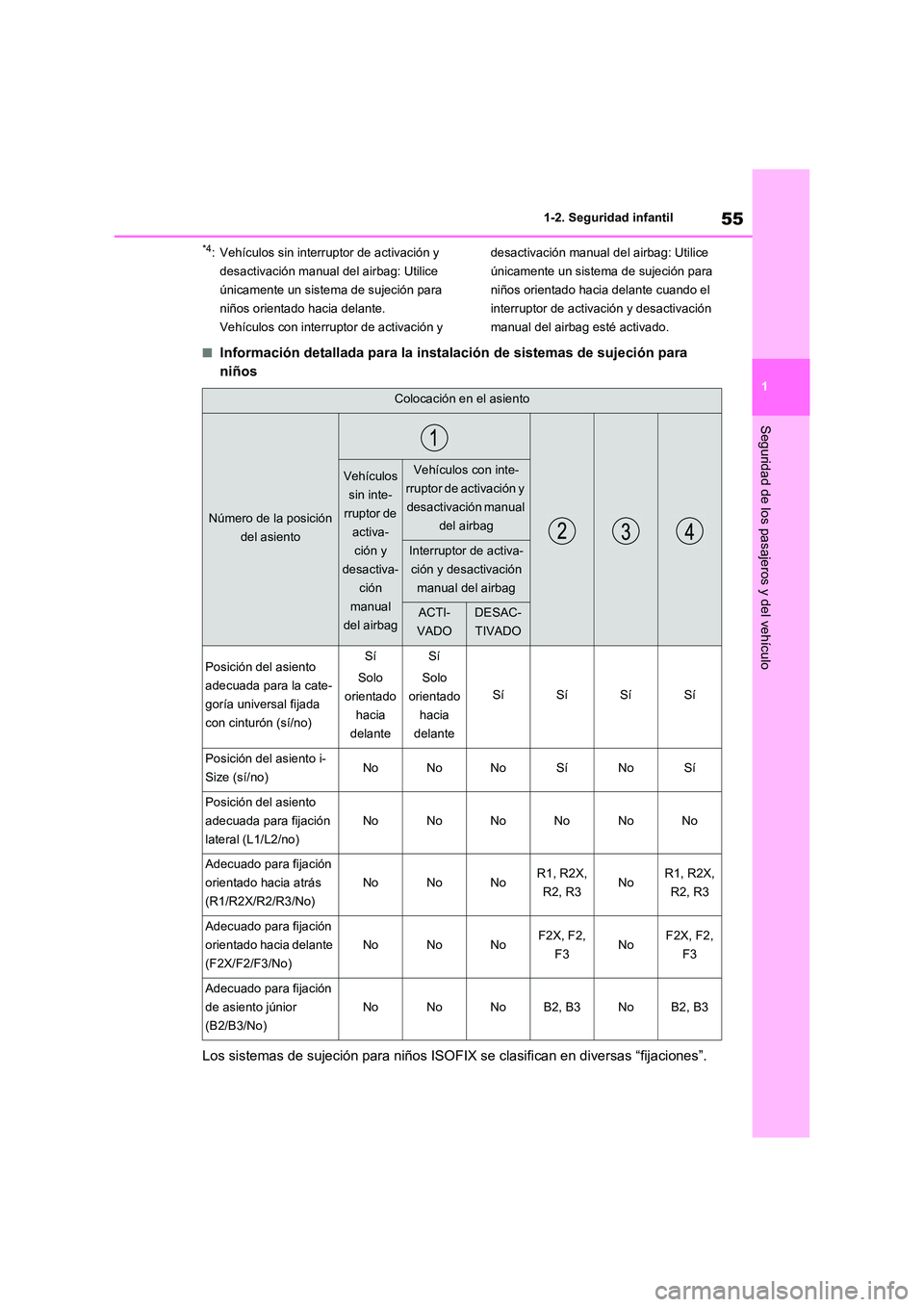

*4: Vehículos sin interruptor de activación y
desactivación manual del airbag: Utilice
únicamente un sistema de sujeción para
niños orientado hacia delante.
Vehículos con interruptor de activación y
desactivación manual de l airbag: Utilice
únicamente un sistema de sujeción para
niños orientado hacia delante cuando el
interruptor de activación y desactivación
manual del airbag esté activado.
■Información detallada para la instalación de sistemas de sujeción para
niños
Los sistemas de sujeción para niños ISOF IX se clasifican en diversas “fijaciones”.
Colocación en el asiento
Número de la posición
del asiento
Vehículos
sin inte-
rruptor de
activa-
ción y
desactiva-
ción
manual
del airbag
Vehículos con inte-
rruptor de activación y
desactivación manual
del airbag
Interruptor de activa-
ción y desactivación
manual del airbag
ACTI-
VADO
DESAC-
TIVADO
Posición del asiento
adecuada para la cate-
goría universal fijada
con cinturón (sí/no)
Sí
Solo
orientado
hacia
delante
Sí
Solo
orientado
hacia
delante
SíSíSíSí
Posición del asiento i-
Size (sí/no)NoNoNoSíNoSí
Posición del asiento
adecuada para fijación
lateral (L1/L2/no)
NoNoNoNoNoNo
Adecuado para fijación
orientado hacia atrás
(R1/R2X/R2/R3/No)
NoNoNoR1, R2X,
R2, R3NoR1, R2X,
R2, R3
Adecuado para fijación
orientado hacia delante
(F2X/F2/F3/No)
NoNoNoF2X, F2,
F3NoF2X, F2,
F3
Adecuado para fijación
de asiento júnior
(B2/B3/No)
NoNoNoB2, B3NoB2, B3

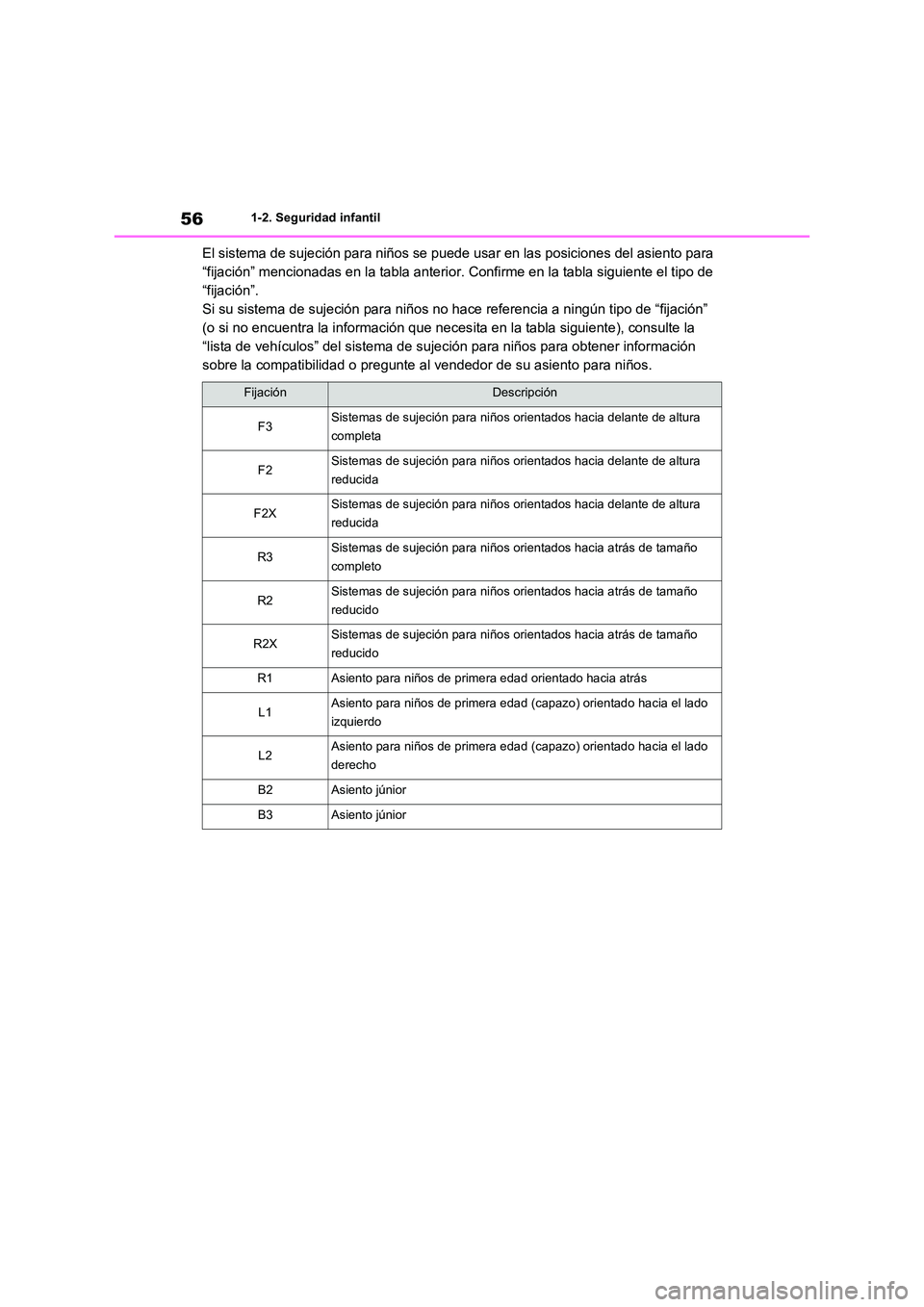

561-2. Seguridad infantil
El sistema de sujeción para niños se puede usar en las posiciones del asiento para
“fijación” mencionadas en la tabla anterior. Confirme en la tabla siguiente el tipo de
“fijación”.
Si su sistema de sujeción para niños no hace referencia a ningún tipo de “fijación”
(o si no encuentra la información que neces ita en la tabla siguiente), consulte la
“lista de vehículos” del sistema de sujeción para niños para obtener información
sobre la compatibilidad o pregunte al vendedor de su asiento para niños.
FijaciónDescripción
F3Sistemas de sujeción para niños orientados hacia delante de altura
completa
F2Sistemas de sujeción para niños orientados hacia delante de altura
reducida
F2XSistemas de sujeción para niños orientados hacia delante de altura
reducida
R3Sistemas de sujeción para niños orientados hacia atrás de tamaño
completo
R2Sistemas de sujeción para niños orientados hacia atrás de tamaño
reducido
R2XSistemas de sujeción para niños orientados hacia atrás de tamaño
reducido
R1Asiento para niños de primera edad orientado hacia atrás
L1Asiento para niños de primera edad (c apazo) orientado hacia el lado
izquierdo
L2Asiento para niños de primera edad (c apazo) orientado hacia el lado
derecho
B2Asiento júnior
B3Asiento júnior
