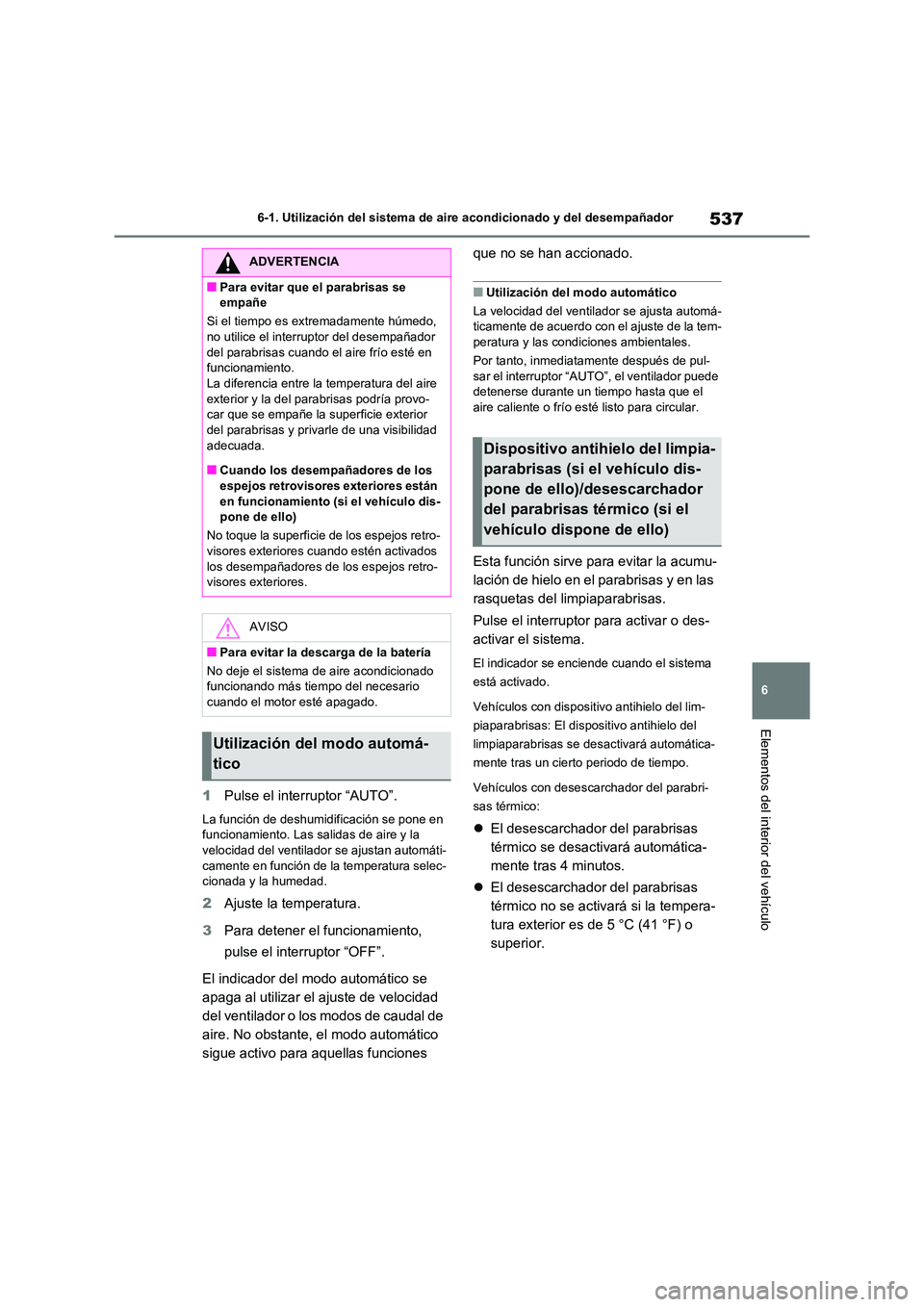

2020 TOYOTA RAV4 Manual del propietario (in Spanish)

537
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
1 Pulse el interruptor “AUTO”.
La función de deshumidificación se pone en funcionamiento. Las salidas de aire y la
velocidad del ventilador se ajustan automáti-
camente en función de la temperatura selec- cionada y la humedad.
2 Ajuste la temperatura.
3 Para detener el funcionamiento,
pulse el interruptor “OFF”.
El indicador del modo automático se
apaga al utilizar el ajuste de velocidad
del ventilador o los modos de caudal de
aire. No obstante, el modo automático
sigue activo para aquellas funciones
que no se han accionado.
■Utilización del modo automático
La velocidad del ventilador se ajusta automá-
ticamente de acuerdo con el ajuste de la tem- peratura y las condiciones ambientales.
Por tanto, inmediatamente después de pul-
sar el interruptor “AUTO”, el ventilador puede
detenerse durante un tiempo hasta que el aire caliente o frío esté listo para circular.
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Pulse el interruptor para activar o des-
activar el sistema.
El indicador se enc iende cuando el sistema
está activado.
Vehículos con dispositivo antihielo del lim-
piaparabrisas: El dis positivo antihielo del
limpiaparabrisas se des activará automática-
mente tras un cierto periodo de tiempo.
Vehículos con desescarchador del parabri-
sas térmico:
 El desescarchador del parabrisas
térmico se desactivará automática-
mente tras 4 minutos.
 El desescarchador del parabrisas
térmico no se activará si la tempera-
tura exterior es de 5 °C (41 °F) o
superior.
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
Si el tiempo es extremadamente húmedo,
no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en
funcionamiento.
La diferencia entre la temperatura del aire exterior y la del parabrisas podría provo-
car que se empañe la superficie exterior
del parabrisas y privar le de una visibilidad adecuada.
■Cuando los desempañadores de los
espejos retrovisores exteriores están en funcionamiento (si el vehículo dis-
pone de ello)
No toque la superficie de los espejos retro-
visores exteriores c uando estén activados los desempañadores de los espejos retro-
visores exteriores.
AVISO
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado
funcionando más tiempo del necesario cuando el motor esté apagado.
Utilización del modo automá-
tico
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)/desescarchador
del parabrisas térmico (si el
vehículo dispone de ello)

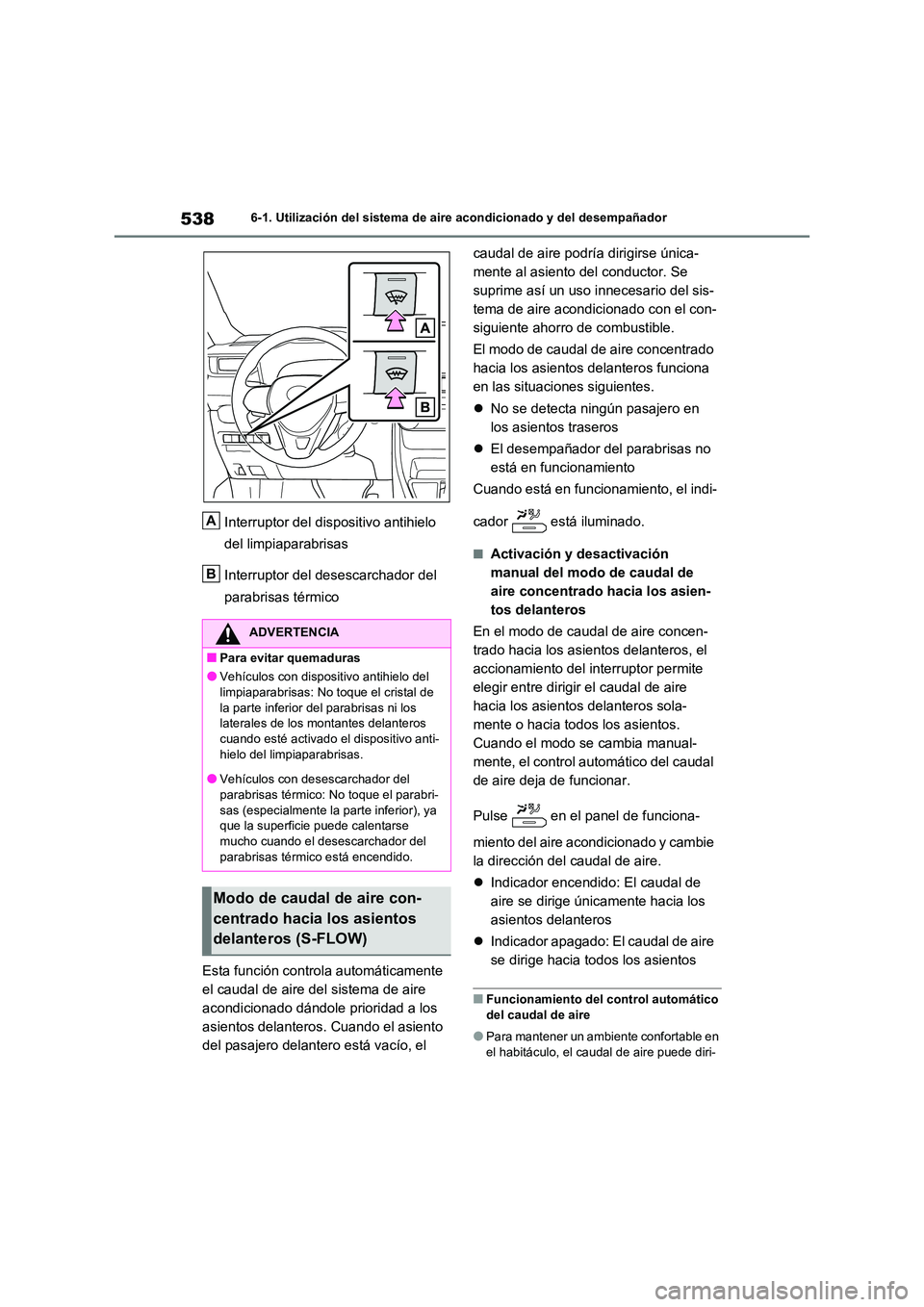

5386-1. Utilización del sistema de aire acondicionado y del desempañador
Interruptor del dispositivo antihielo
del limpiaparabrisas
Interruptor del desescarchador del
parabrisas térmico
Esta función controla automáticamente
el caudal de aire del sistema de aire
acondicionado dándole prioridad a los
asientos delanteros. Cuando el asiento
del pasajero delantero está vacío, el
caudal de aire podría dirigirse única-
mente al asiento del conductor. Se
suprime así un uso innecesario del sis-
tema de aire acondicionado con el con-
siguiente ahorro de combustible.
El modo de caudal de aire concentrado
hacia los asientos delanteros funciona
en las situaciones siguientes.
 No se detecta ningún pasajero en
los asientos traseros
 El desempañador del parabrisas no
está en funcionamiento
Cuando está en funcionamiento, el indi-
cador está iluminado.
■Activación y desactivación
manual del modo de caudal de
aire concentrado hacia los asien-
tos delanteros
En el modo de caudal de aire concen-
trado hacia los asientos delanteros, el
accionamiento del interruptor permite
elegir entre dirigir el caudal de aire
hacia los asientos delanteros sola-
mente o hacia todos los asientos.
Cuando el modo se cambia manual-
mente, el control automático del caudal
de aire deja de funcionar.
Pulse en el panel de funciona-
miento del aire acondicionado y cambie
la dirección del caudal de aire.
 Indicador encendido: El caudal de
aire se dirige únicamente hacia los
asientos delanteros
 Indicador apagado: El caudal de aire
se dirige hacia todos los asientos
■Funcionamiento del control automático
del caudal de aire
●Para mantener un ambiente confortable en
el habitáculo, el caudal de aire puede diri-
ADVERTENCIA
■Para evitar quemaduras
●Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de
la parte inferior del parabrisas ni los
laterales de los montantes delanteros cuando esté activado el dispositivo anti-
hielo del limpiaparabrisas.
●Vehículos con desescarchador del parabrisas térmico: No toque el parabri-
sas (especialmente la parte inferior), ya
que la superficie puede calentarse mucho cuando el desescarchador del
parabrisas térmico está encendido.
Modo de caudal de aire con-
centrado hacia los asientos
delanteros (S-FLOW)
A
B

539
6

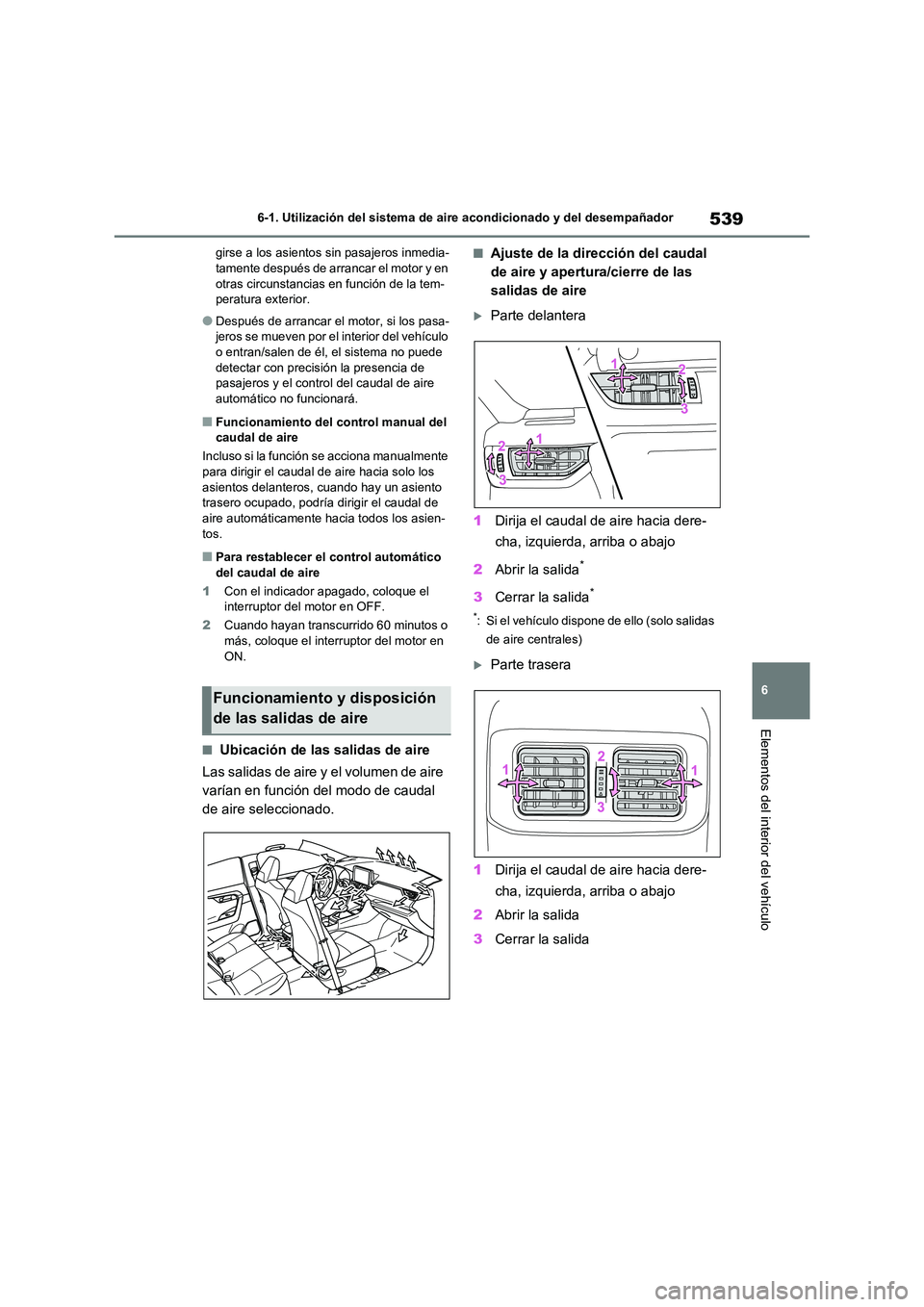

6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
girse a los asientos sin pasajeros inmedia- tamente después de arrancar el motor y en
otras circunstancias en función de la tem-
peratura exterior.
●Después de arrancar el motor, si los pasa-
jeros se mueven por el interior del vehículo o entran/salen de él, el sistema no puede
detectar con precisión la presencia de
pasajeros y el contro l del caudal de aire automático no funcionará.
■Funcionamiento del control manual del caudal de aire
Incluso si la función se acciona manualmente
para dirigir el caudal de aire hacia solo los
asientos delanteros, cuando hay un asiento trasero ocupado, podría di rigir el caudal de
aire automáticamente hacia todos los asien-
tos.
■Para restablecer el control automático del caudal de aire
1 Con el indicador apagado, coloque el
interruptor del motor en OFF.
2 Cuando hayan transcurrido 60 minutos o
más, coloque el interruptor del motor en ON.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo de caudal
de aire seleccionado.
■Ajuste de la dirección del caudal
de aire y apertura/cierre de las
salidas de aire
Parte delantera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida*
3Cerrar la salida*
*: Si el vehículo dispone de ello (solo salidas
de aire centrales)
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Funcionamiento y disposición
de las salidas de aire

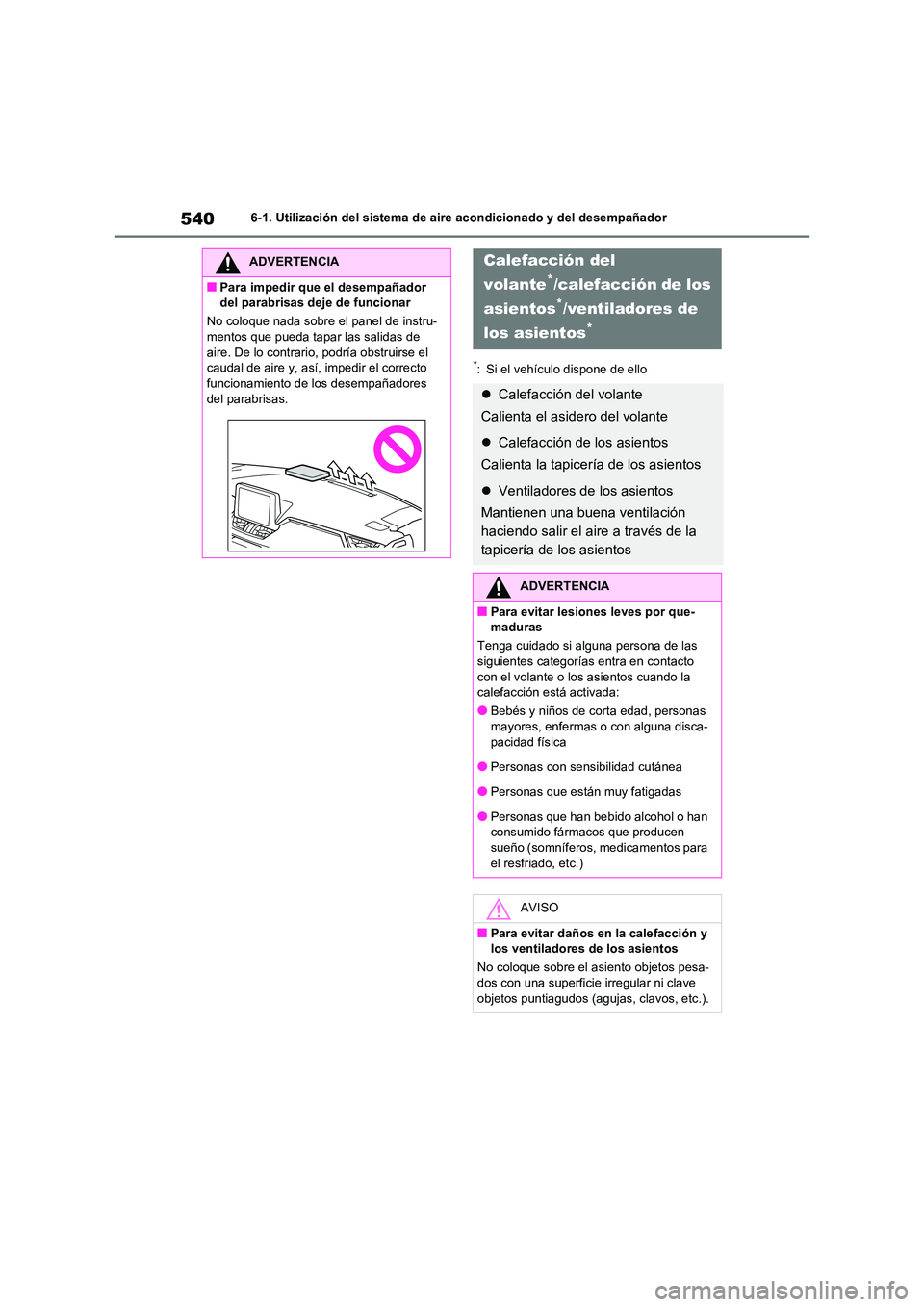

5406-1. Utilización del sistema de aire acondicionado y del desempañador
*: Si el vehículo dispone de ello
ADVERTENCIA
■Para impedir que el desempañador
del parabrisas deje de funcionar
No coloque nada sobre el panel de instru-
mentos que pueda tapar las salidas de aire. De lo contrario, podría obstruirse el
caudal de aire y, así, impedir el correcto
funcionamiento de los desempañadores del parabrisas.
Calefacción del
volante*/calefacción de los
asientos*/ventiladores de
los asientos*
 Calefacción del volante
Calienta el asidero del volante
 Calefacción de los asientos
Calienta la tapicería de los asientos
 Ventiladores de los asientos
Mantienen una buena ventilación
haciendo salir el aire a través de la
tapicería de los asientos
ADVERTENCIA
■Para evitar lesiones leves por que- maduras
Tenga cuidado si alguna persona de las
siguientes categorías entra en contacto
con el volante o los asientos cuando la calefacción está activada:
●Bebés y niños de corta edad, personas mayores, enfermas o con alguna disca-
pacidad física
●Personas con sensibilidad cutánea
●Personas que están muy fatigadas
●Personas que han bebido alcohol o han
consumido fármacos que producen sueño (somníferos, medicamentos para
el resfriado, etc.)
AVISO
■Para evitar daños en la calefacción y los ventiladores de los asientos
No coloque sobre el asiento objetos pesa-
dos con una superficie irregular ni clave
objetos puntiagudos (agujas, clavos, etc.).

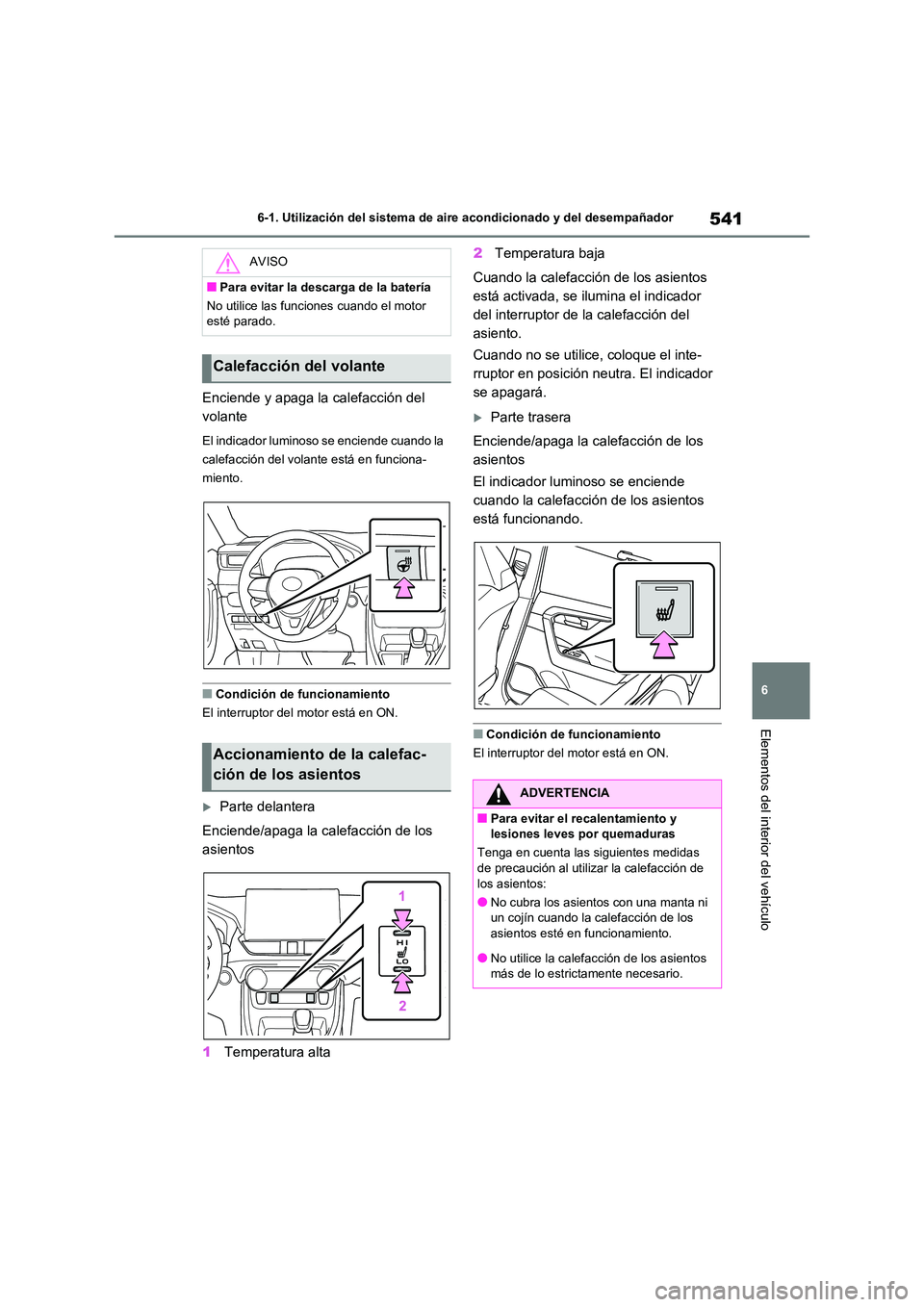

541
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
Enciende y apaga la calefacción del
volante
El indicador luminoso se enciende cuando la
calefacción del volante está en funciona-
miento.
■Condición de funcionamiento
El interruptor del motor está en ON.
Parte delantera
Enciende/apaga la calefacción de los
asientos
1 Temperatura alta
2 Temperatura baja
Cuando la calefacción de los asientos
está activada, se ilumina el indicador
del interruptor de la calefacción del
asiento.
Cuando no se utilice, coloque el inte-
rruptor en posición neutra. El indicador
se apagará.
Parte trasera
Enciende/apaga la calefacción de los
asientos
El indicador luminoso se enciende
cuando la calefacción de los asientos
está funcionando.
■Condición de funcionamiento
El interruptor del motor está en ON.
AVISO
■Para evitar la descarga de la batería
No utilice las funciones cuando el motor
esté parado.
Calefacción del volante
Accionamiento de la calefac-
ción de los asientos
ADVERTENCIA
■Para evitar el recalentamiento y
lesiones leves por quemaduras
Tenga en cuenta las siguientes medidas
de precaución al utiliz ar la calefacción de los asientos:
●No cubra los asientos con una manta ni
un cojín cuando la calefacción de los
asientos esté en funcionamiento.
●No utilice la calefacción de los asientos
más de lo estrictamente necesario.

5426-1. Utilización del sistema de aire acondicionado y del desempañador
Enciende/apaga la calefacción y los
ventiladores de los asientos
Cada vez que se pulsa el interruptor, el
estado de funcionamiento cambia como se
indica a continuación.
Alto (3 segmentos iluminados)  Medio
(2 segmentos iluminados)  Bajo
(1 segmento iluminado)  Desactivado
1Enciende la calefacción de los
asientos
Los indicadores de nivel (amarillo) se
iluminan durante el funcionamiento.
2 Enciende los ventiladores de los
asientos
Los indicadores de nivel (verde) se ilu-
minan durante el funcionamiento.
■Condición de funcionamiento
El interruptor del motor está en ON.
■Modo de control vinculado al sistema
de aire acondicionado
Cuando el nivel de velocidad de un ventilador del asiento está en Alto, la velocidad del ven-
tilador del asiento podría incrementarse en
función de la velocidad del ventilador del sis- tema de aire acondicionado.
Enciende/apaga los ventiladores
Cada vez que se pulsa el interruptor, el
estado de funcionamiento cambia como se
indica a continuación.
Alto (3 segmentos iluminados)  Medio
(2 segmentos iluminados)  Bajo
(1 segmento iluminado)  Desactivado
Los indicadores de nivel (verde) se ilu-
minan durante el funcionamiento.
■Condición de funcionamiento
Los ventiladores de los asientos pueden utili- zarse cuando el interruptor del motor está en
ON.
■Modo de control vinculado al sistema
de aire acondicionado
Cuando el nivel de velocidad de un ventilador del asiento está en Alto, la velocidad del ven-
Accionamiento de la calefac-
ción y los ventiladores de los
asientos
A
A
ADVERTENCIA
■Para evitar el recalentamiento y
lesiones leves por quemaduras
Tenga en cuenta las siguientes medidas
de precaución al utiliz ar la calefacción de los asientos:
●No cubra los asientos con una manta ni
un cojín cuando la calefacción de los
asientos esté en funcionamiento.
●No utilice la calefacción de los asientos
más de lo estrictamente necesario.
Accionamiento de los ventila-
dores de los asientos
A

543

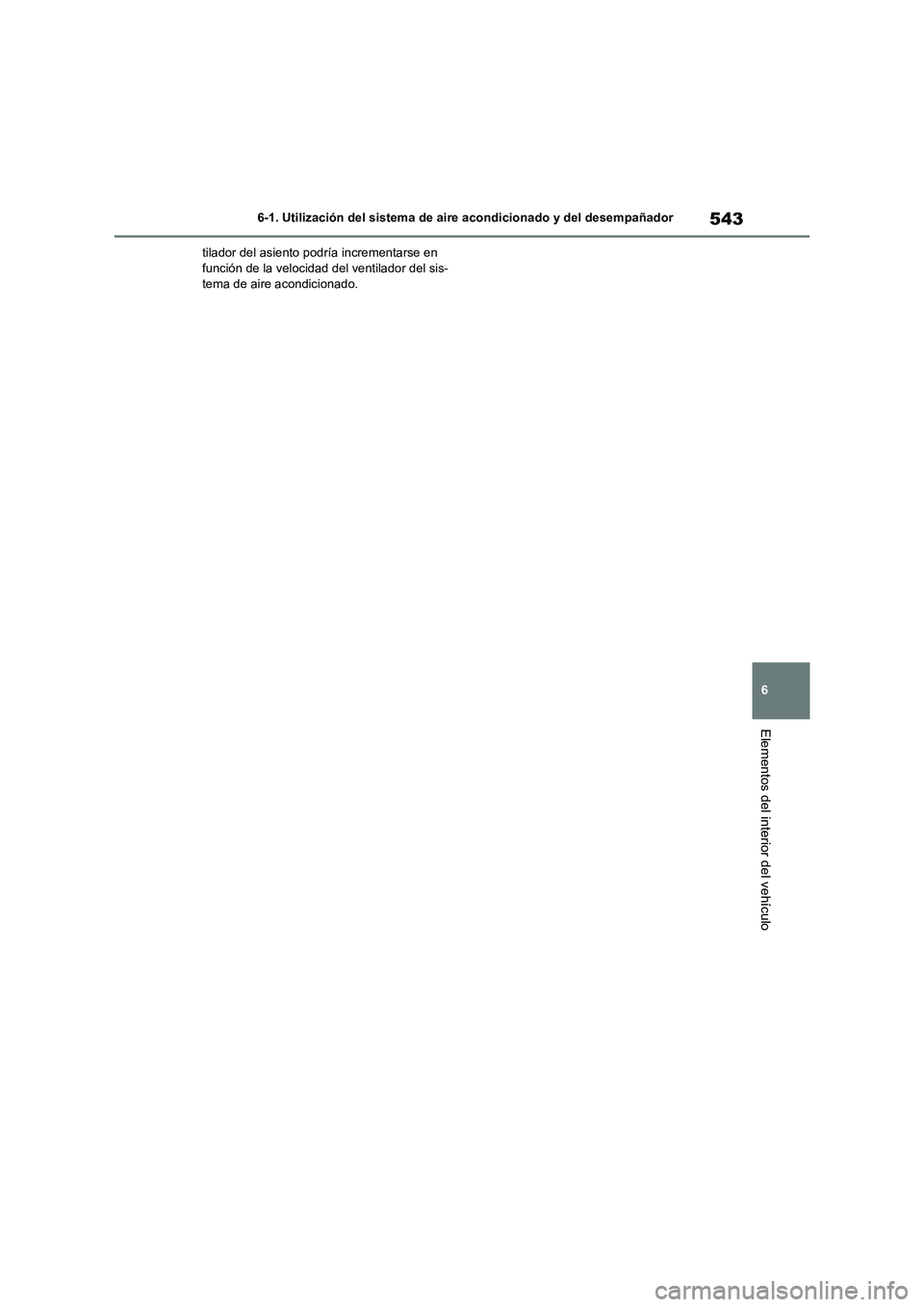

6 6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
tilador del asiento podría incrementarse en
función de la velocidad del ventilador del sis-
tema de aire acondicionado.

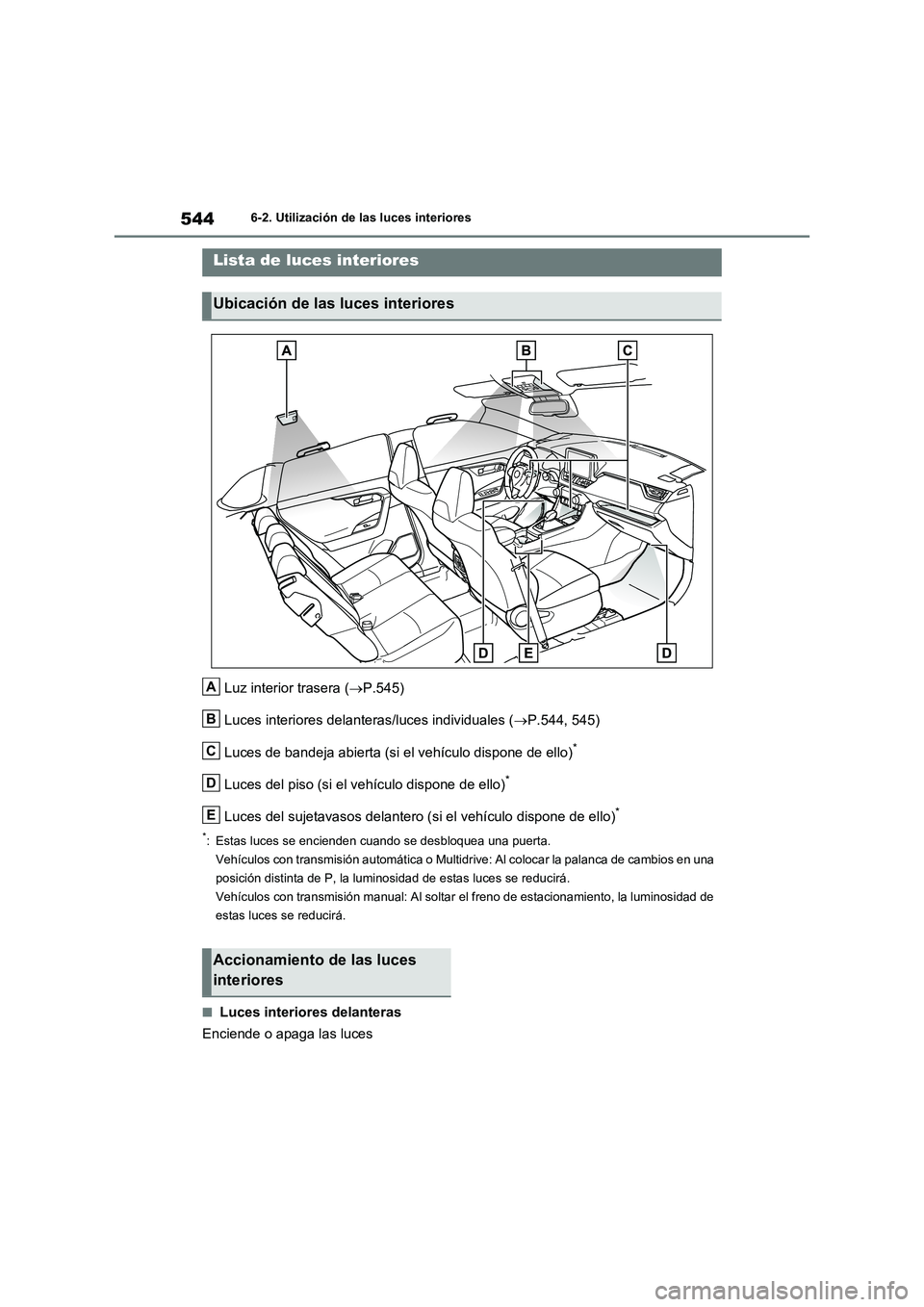

5446-2. Utilización de las luces interiores
6-2.Utilización de las luces interiores
Luz interior trasera (P.545)
Luces interiores delanteras/luces individuales (P.544, 545)
Luces de bandeja abierta (si el vehículo dispone de ello)
*
Luces del piso (si el vehículo dispone de ello)*
Luces del sujetavasos delantero (si el vehículo dispone de ello)*
*: Estas luces se encienden cuando se desbloquea una puerta.
Vehículos con transmisión automática o Multidrive: Al colocar la palanca de cambios en una
posición distinta de P, la luminosidad de estas luces se reducirá.
Vehículos con transmisión manual: Al soltar el freno de estacionamiento, la luminosidad de
estas luces se reducirá.
■Luces interiores delanteras
Enciende o apaga las luces
Lista de luces interiores
Ubicación de las luces interiores
A
B
C
D
E
Accionamiento de las luces
interiores
