2020 TOYOTA RAV4 Manual del propietario (in Spanish)

609
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

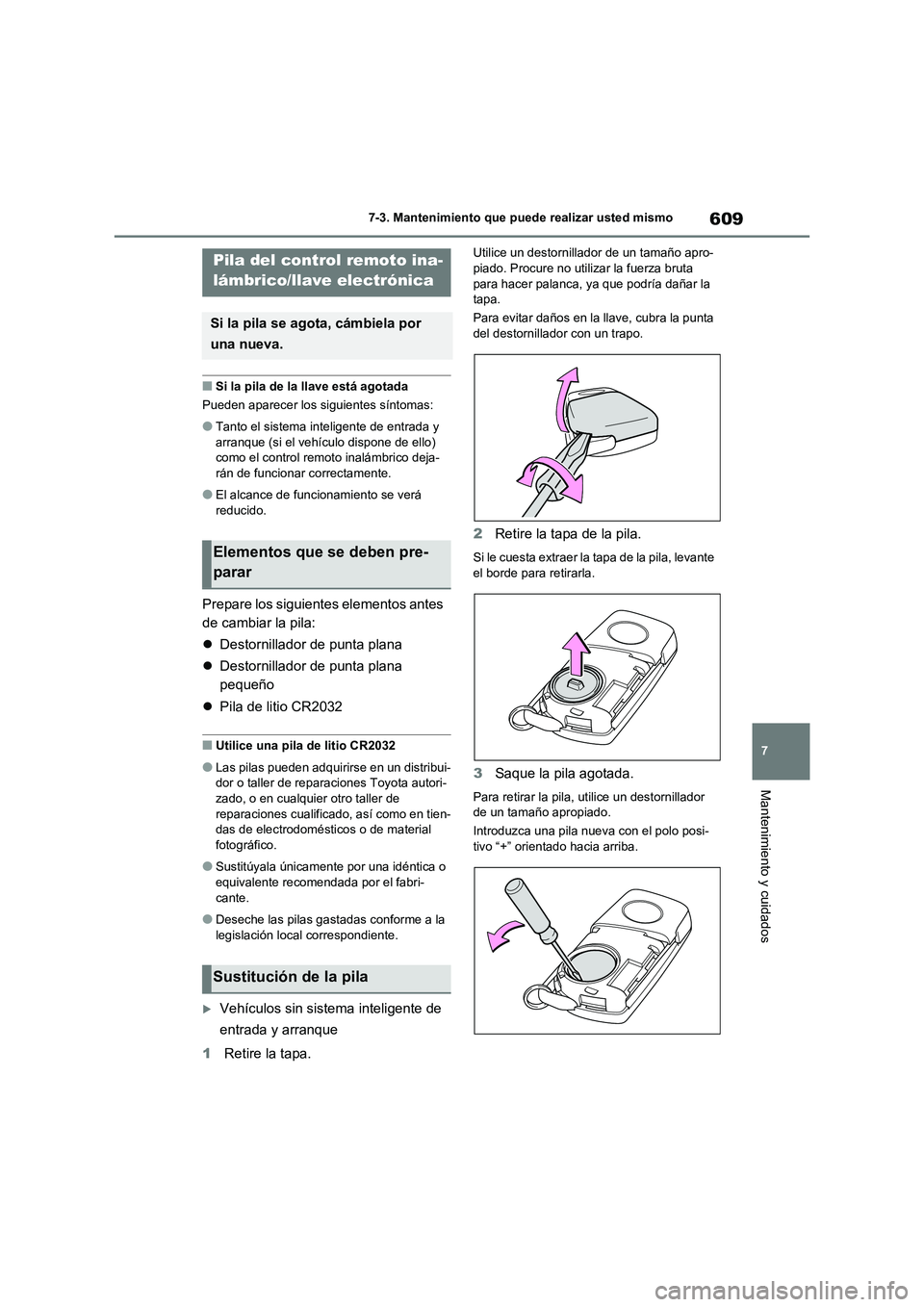

■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y
arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico deja-
rán de funcionar correctamente.
●El alcance de funcionamiento se verá
reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
Destornillador de punta plana
Destornillador de punta plana
pequeño
Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un distribui-
dor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de
reparaciones cualificado, así como en tien-
das de electrodomésticos o de material
fotográfico.
●Sustitúyala únicamente por una idéntica o
equivalente recomendada por el fabri-
cante.
●Deseche las pilas gastadas conforme a la
legislación local correspondiente.
Vehículos sin sistema inteligente de
entrada y arranque
1Retire la tapa.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador con un trapo.
2Retire la tapa de la pila.
Si le cuesta extraer la tapa de la pila, levante
el borde para retirarla.
3Saque la pila agotada.
Para retirar la pila, utilice un destornillador
de un tamaño apropiado.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
Pila del control remoto ina-
lámbrico/llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben pre-
parar
Sustitución de la pila

6107-3. Mantenimiento que puede realizar usted mismo

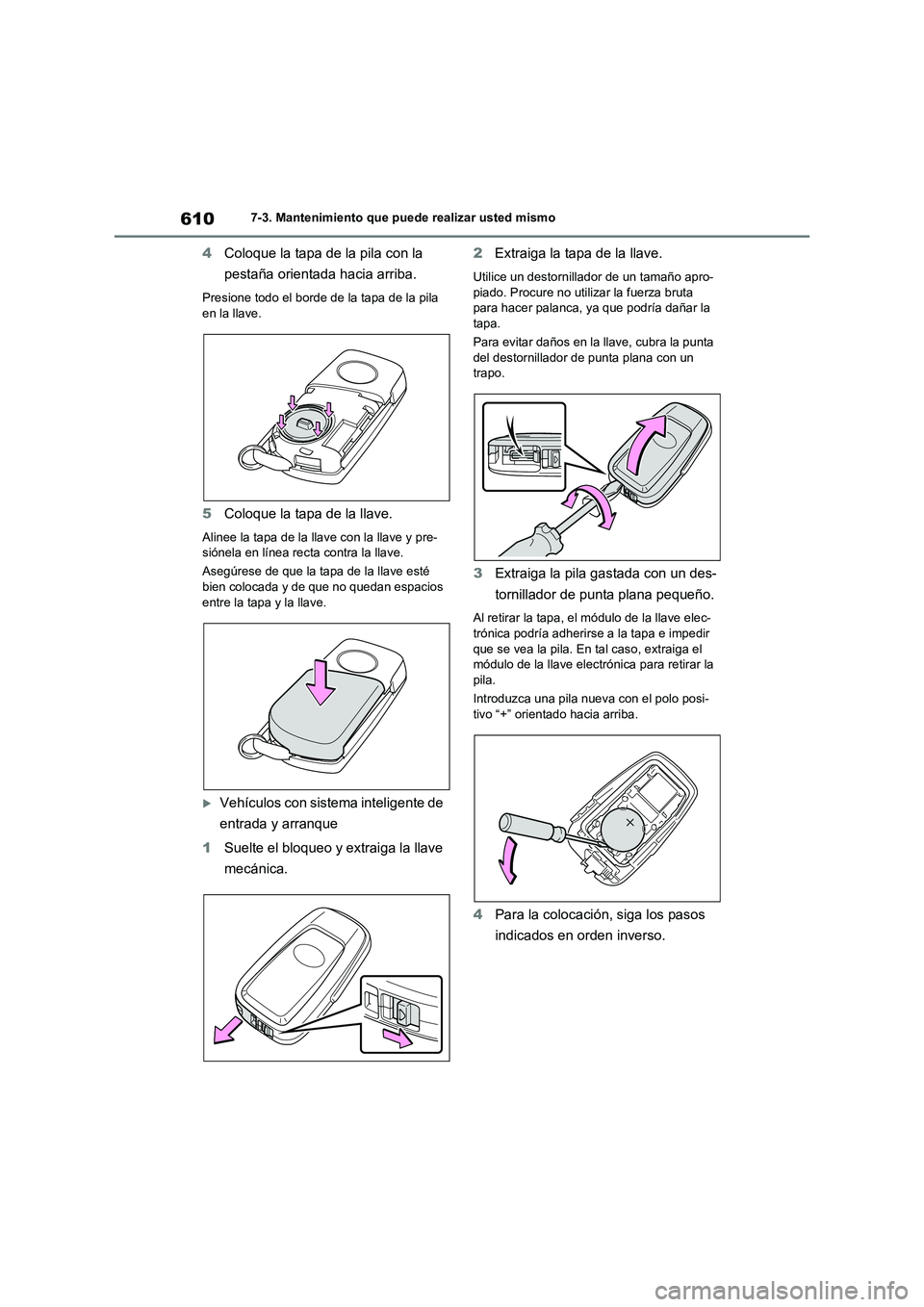

4Coloque la tapa de la pila con la
pestaña orientada hacia arriba.
Presione todo el borde de la tapa de la pila
en la llave.
5Coloque la tapa de la llave.
Alinee la tapa de la llave con la llave y pre-
siónela en línea recta contra la llave.
Asegúrese de que la tapa de la llave esté
bien colocada y de que no quedan espacios
entre la tapa y la llave.
Vehículos con sistema inteligente de
entrada y arranque
1Suelte el bloqueo y extraiga la llave
mecánica.2Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador de punta plana con un
trapo.
3Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec-
trónica podría adherirse a la tapa e impedir
que se vea la pila. En tal caso, extraiga el
módulo de la llave electrónica para retirar la
pila.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4Para la colocación, siga los pasos
indicados en orden inverso.

611
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
ADVERTENCIA
■Precauciones relativas a la pila
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían
producirse lesiones graves o incluso mor- tales.
●No se trague la pila. De lo contrario,
podría sufrir quemaduras químicas.
●La llave electrónica utiliza una pila de
tipo botón o tipo moneda. Si alguien se
traga la pila, podría padecer quemadu- ras químicas graves en un plazo tan
corto como de 2 horas y podría sufrir
lesiones graves o incluso mortales.
●Mantenga las pilas nuevas y las pilas
usadas fuera del alcance de los niños.
●Si no se puede cerrar bien la tapa, deje de usar la llave electrónica y guarde la
llave en un lugar fuera del alcance de
los niños, y póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o cualquier otro
taller de reparaciones cualificado.
●Si se traga accidentalmente la pila o
introduce la pila en alguna parte de su
cuerpo, busque asistencia médica
inmediatamente.
■Para evitar la explosión de la pila y
las fugas de líquidos o gases infla-
mables
●Cambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto,
podría explotar.
●No exponga las pilas a presiones extre- madamente bajas debido a una gran
altitud o a temperaturas extremada-
mente altas.
●No queme, rompa ni corte la pila.
■Certificación de la pila de la llave
electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE
UTILIZACIÓN DE UNA PILA INCO- RRECTA.
DESECHE LAS PILAS AGOTADAS
SEGÚN LAS INSTRUCCIONES.
AVISO
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo-
nente interno del control remoto.
●No doble los polos de la pila.

6127-3. Mantenimiento que puede realizar usted mismo

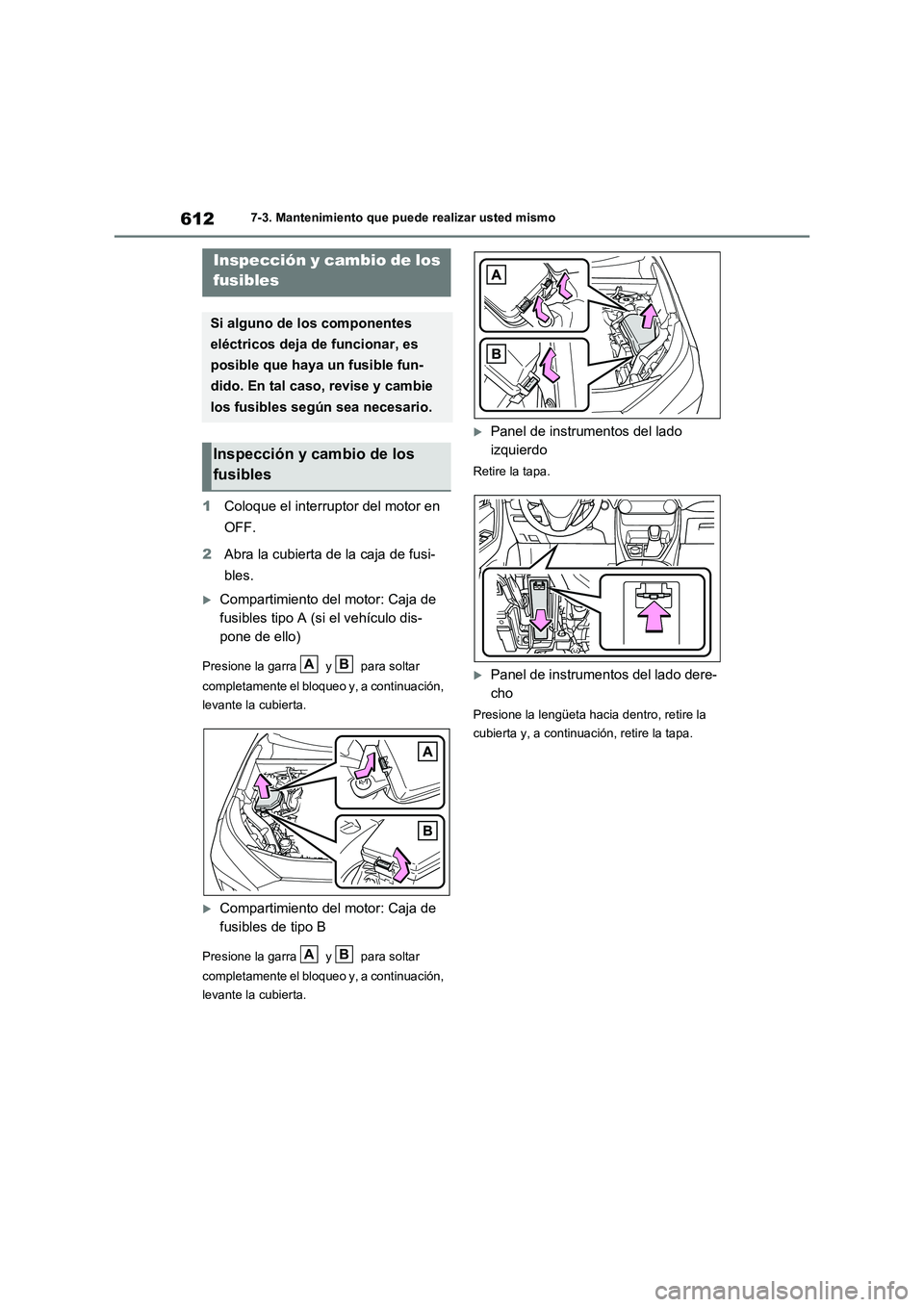

1Coloque el interruptor del motor en
OFF.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles tipo A (si el vehículo dis-
pone de ello)
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Retire la tapa.
Panel de instrumentos del lado dere-
cho
Presione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

613
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

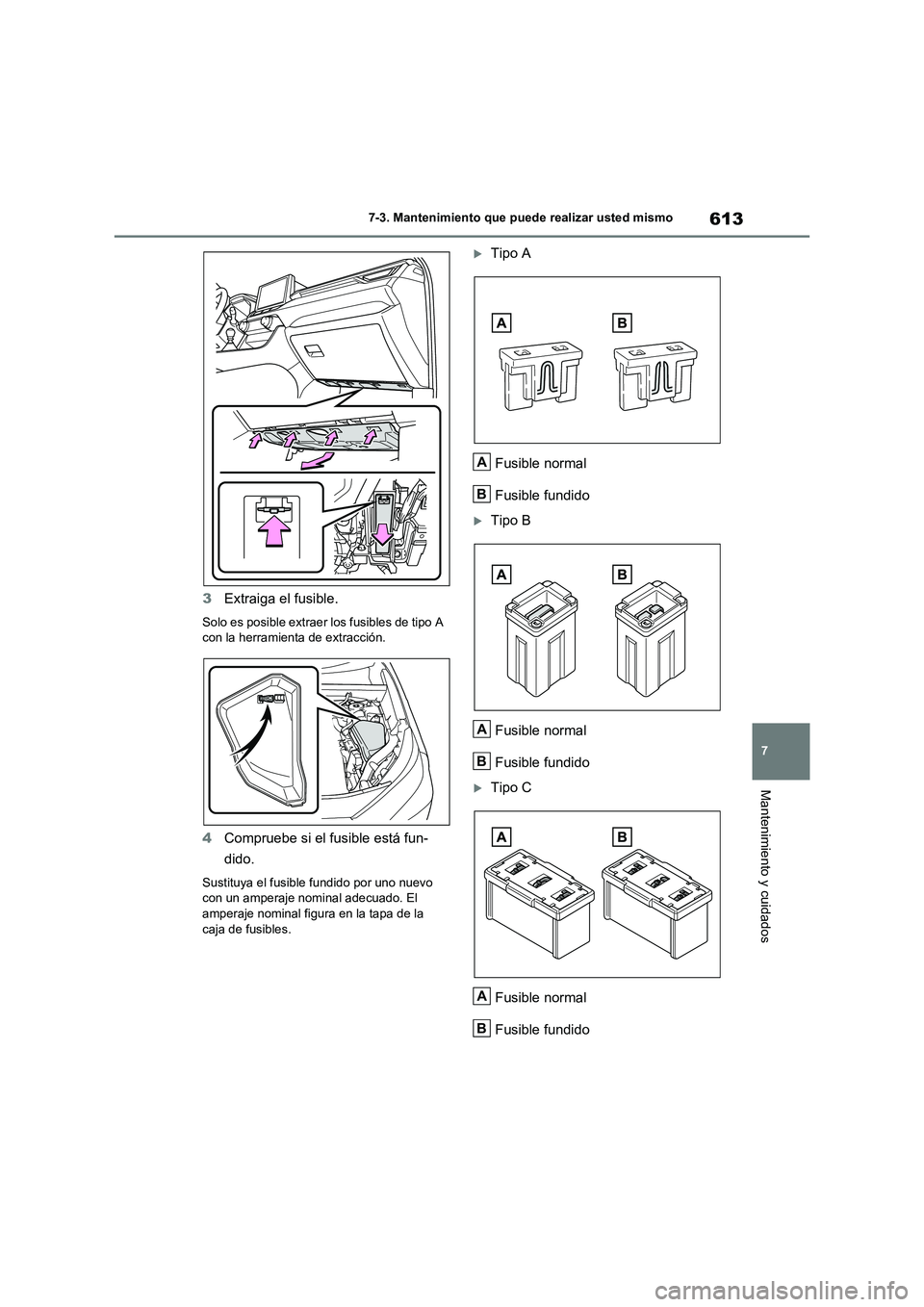

3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A
con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
A
B
A
B
A
B

6147-3. Mantenimiento que puede realizar usted mismo

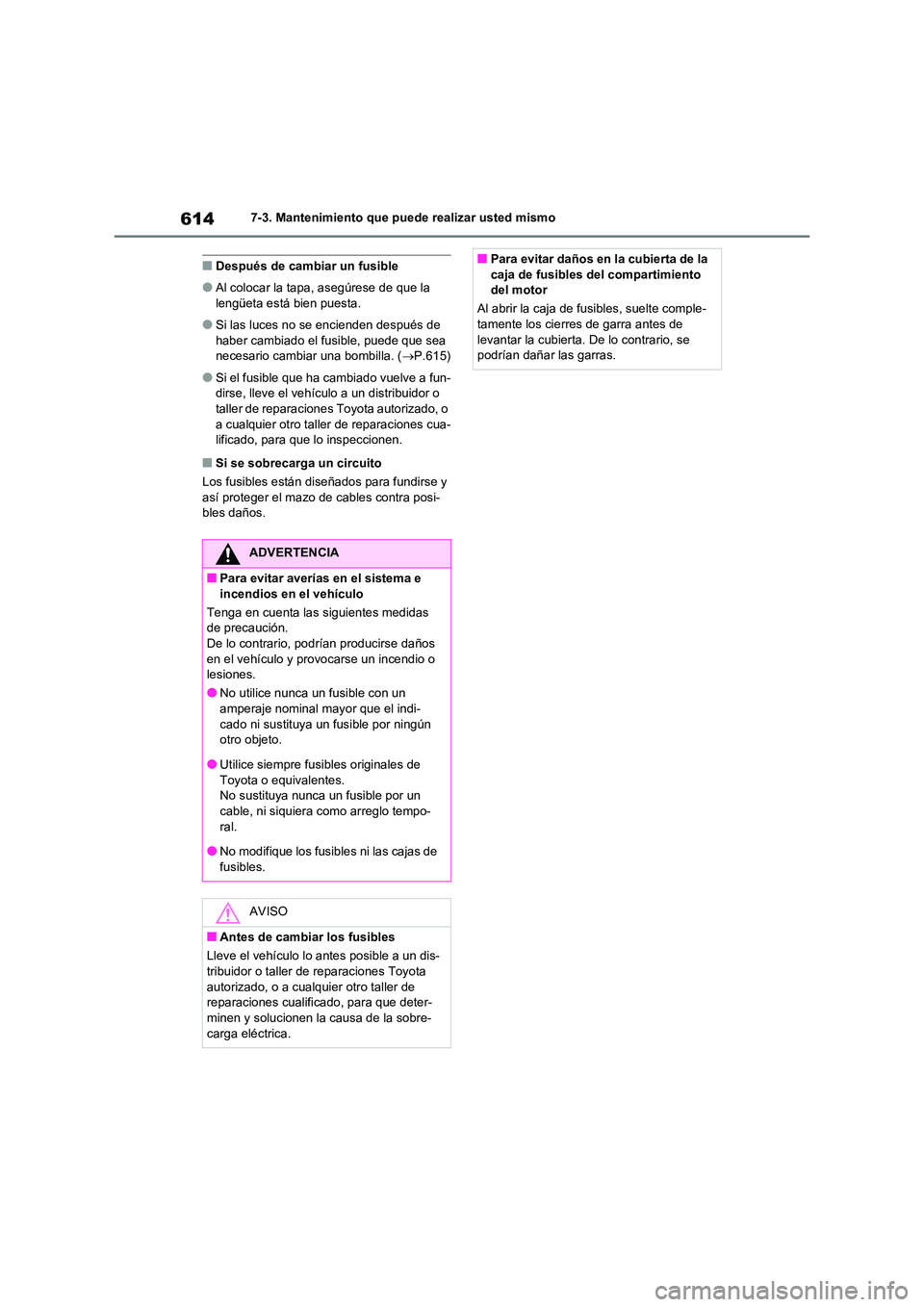

■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la
lengüeta está bien puesta.
●Si las luces no se encienden después de
haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.615)
●Si el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cua- lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y
así proteger el mazo de cables contra posi-
bles daños.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas
de precaución.
De lo contrario, podrían producirse daños en el vehículo y provocarse un incendio o
lesiones.
●No utilice nunca un fusible con un
amperaje nominal mayor que el indi- cado ni sustituya un fusible por ningún
otro objeto.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No sustituya nunca un fusible por un
cable, ni siquiera como arreglo tempo- ral.
●No modifique los fusibles ni las cajas de
fusibles.
AVISO
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de
reparaciones cualificado, para que deter- minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la
caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de
levantar la cubierta. De lo contrario, se
podrían dañar las garras.

615
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

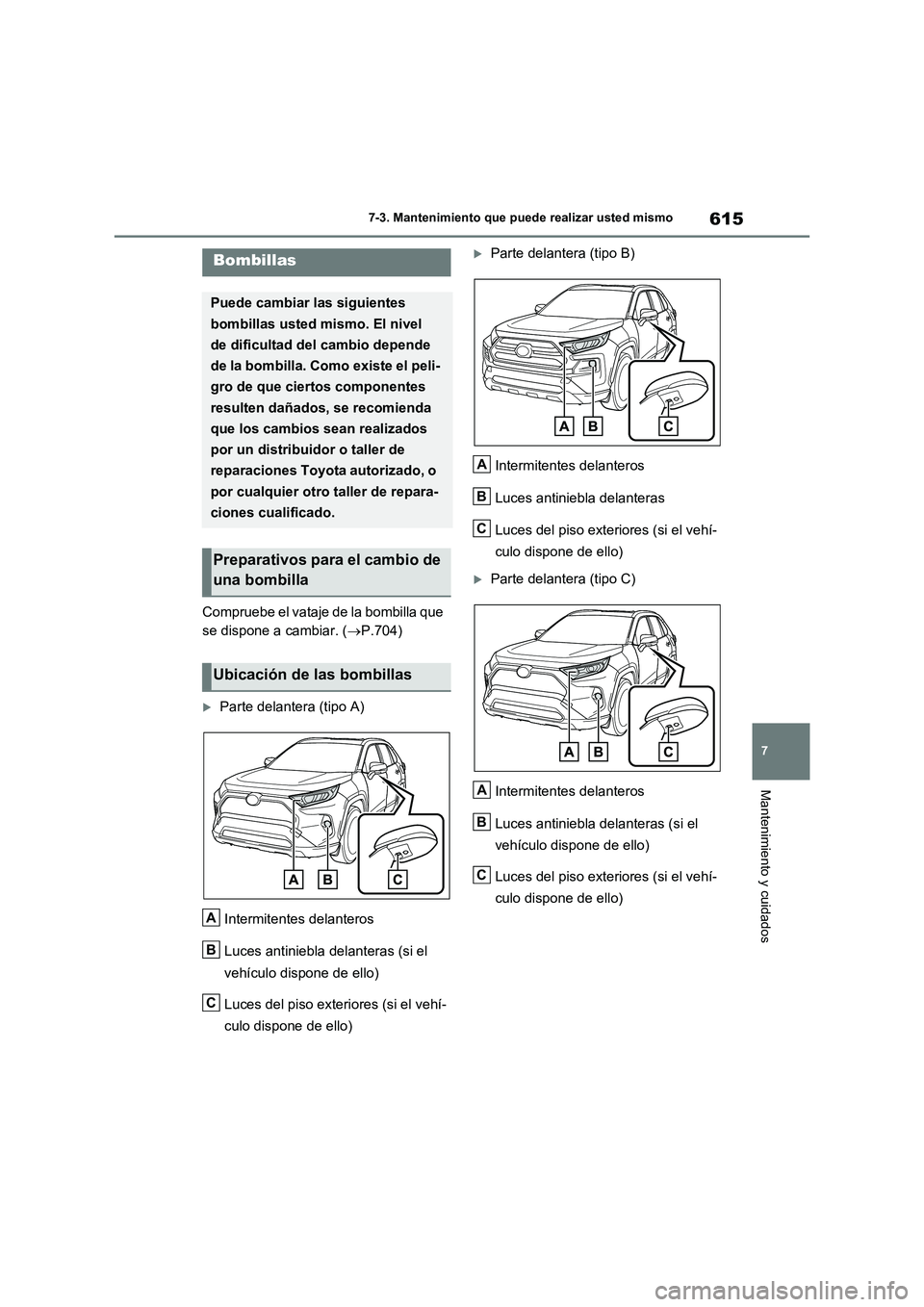

Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.704)
Parte delantera (tipo A)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo B)
Intermitentes delanteros
Luces antiniebla delanteras
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte delantera (tipo C)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de
reparaciones Toyota autorizado, o
por cualquier otro taller de repara-
ciones cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
B
C
A
B
C
A
B
C

6167-3. Mantenimiento que puede realizar usted mismo

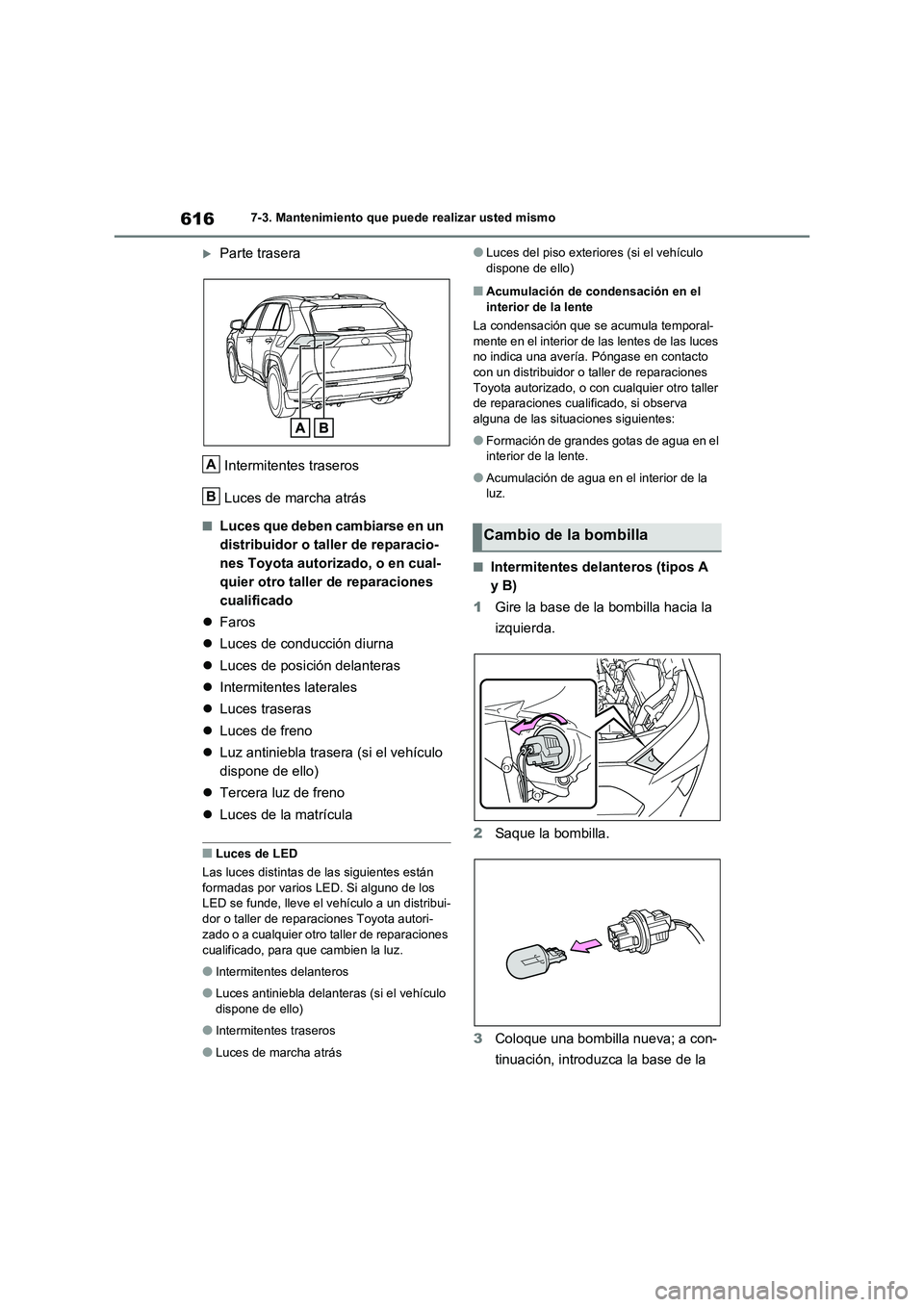

Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Luces de conducción diurna
 Luces de posición delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones
cualificado, para que cambien la luz.
●Intermitentes delanteros
●Luces antiniebla delanteras (si el vehículo
dispone de ello)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exterior es (si el vehículo dispone de ello)
■Acumulación de condensación en el
interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto
con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado, si observa
alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
■Intermitentes dela nteros (tipos A
y B)
1 Gire la base de la bombilla hacia la
izquierda.
2 Saque la bombilla.
3 Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
A
B
Cambio de la bombilla
