2020 TOYOTA RAV4 Manual del propietario (in Spanish)

601
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

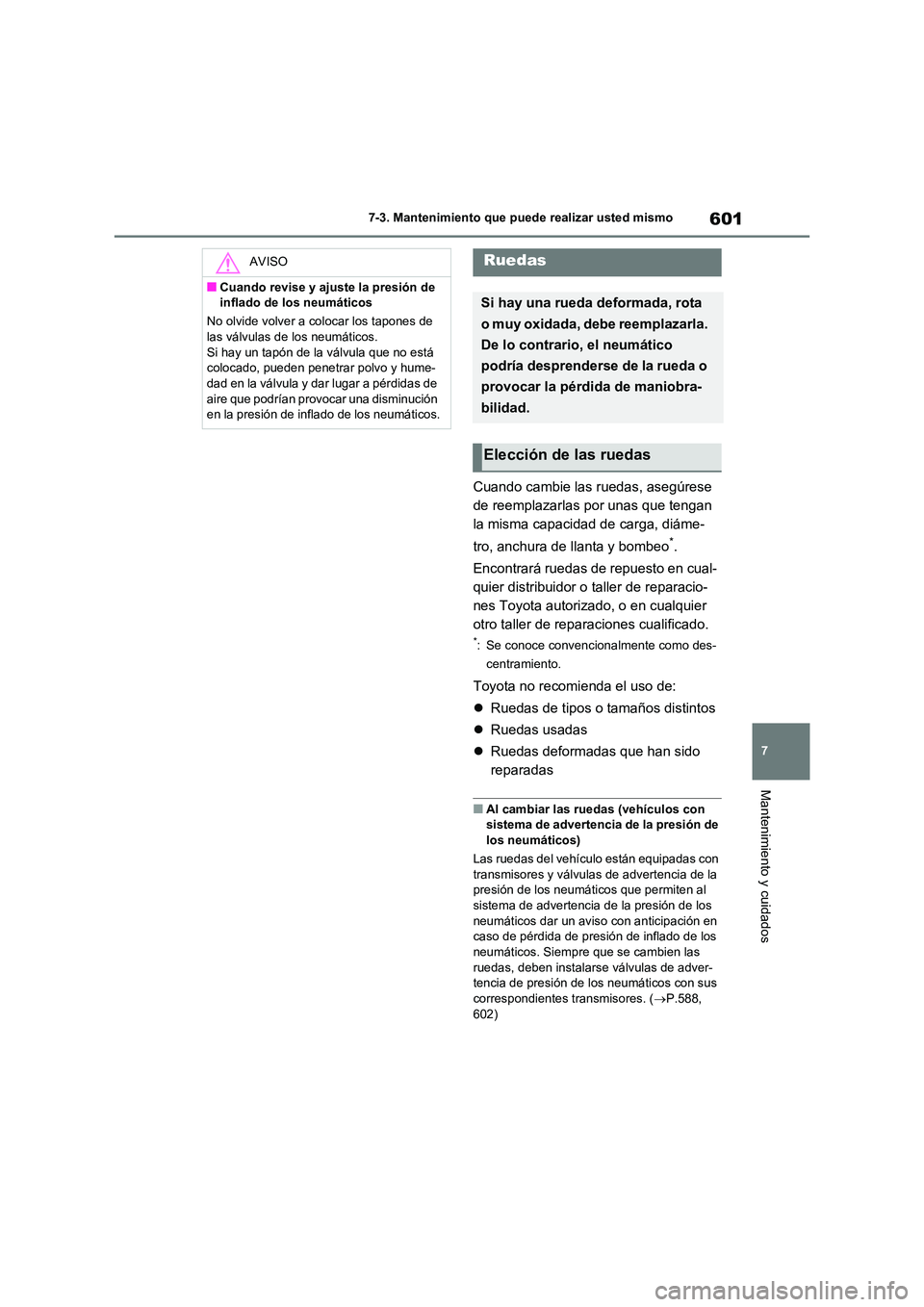

Cuando cambie las ruedas, asegúrese
de reemplazarlas por unas que tengan
la misma capacidad de carga, diáme-
tro, anchura de llanta y bombeo*.
Encontrará ruedas de repuesto en cual-
quier distribuidor o taller de reparacio-
nes Toyota autorizado, o en cualquier
otro taller de reparaciones cualificado.
*: Se conoce convencionalmente como des-
centramiento.
Toyota no recomienda el uso de:
 Ruedas de tipos o tamaños distintos
 Ruedas usadas
 Ruedas deformadas que han sido
reparadas
■Al cambiar las ruedas (vehículos con
sistema de advertencia de la presión de
los neumáticos)
Las ruedas del vehículo están equipadas con transmisores y válvulas de advertencia de la
presión de los neumáticos que permiten al
sistema de advertencia de la presión de los neumáticos dar un aviso con anticipación en
caso de pérdida de presión de inflado de los
neumáticos. Siempre que se cambien las ruedas, deben instalarse válvulas de adver-
tencia de presión de los neumáticos con sus
correspondientes transmisores. ( P.588, 602)
AVISO
■Cuando revise y ajuste la presión de
inflado de los neumáticos
No olvide volver a colocar los tapones de
las válvulas de los neumáticos. Si hay un tapón de la válvula que no está
colocado, pueden penetrar polvo y hume-
dad en la válvula y dar lugar a pérdidas de aire que podrían provocar una disminución
en la presión de inflado de los neumáticos.
Ruedas
Si hay una rueda deformada, rota
o muy oxidada, debe reemplazarla.
De lo contrario, el neumático
podría desprenderse de la rueda o
provocar la pérdida de maniobra-
bilidad.
Elección de las ruedas

6027-3. Mantenimiento que puede realizar usted mismo
Utilice únicamente las llaves y las
tuercas de las ruedas Toyota dise-
ñadas especialmente para las rue-
das con llantas de aluminio.
 Si ha efectuado la rotación, repara-
ción o cambio de los neumáticos,
compruebe si las tuercas de las rue-
das siguen apretadas después de
conducir 1600 km (1000 millas).
 Cuando deba utilizar cadenas de
nieve, extreme el cuidado para no
dañar las ruedas con llantas de alu-
minio.
 Al equilibrar las ruedas, utilice única-

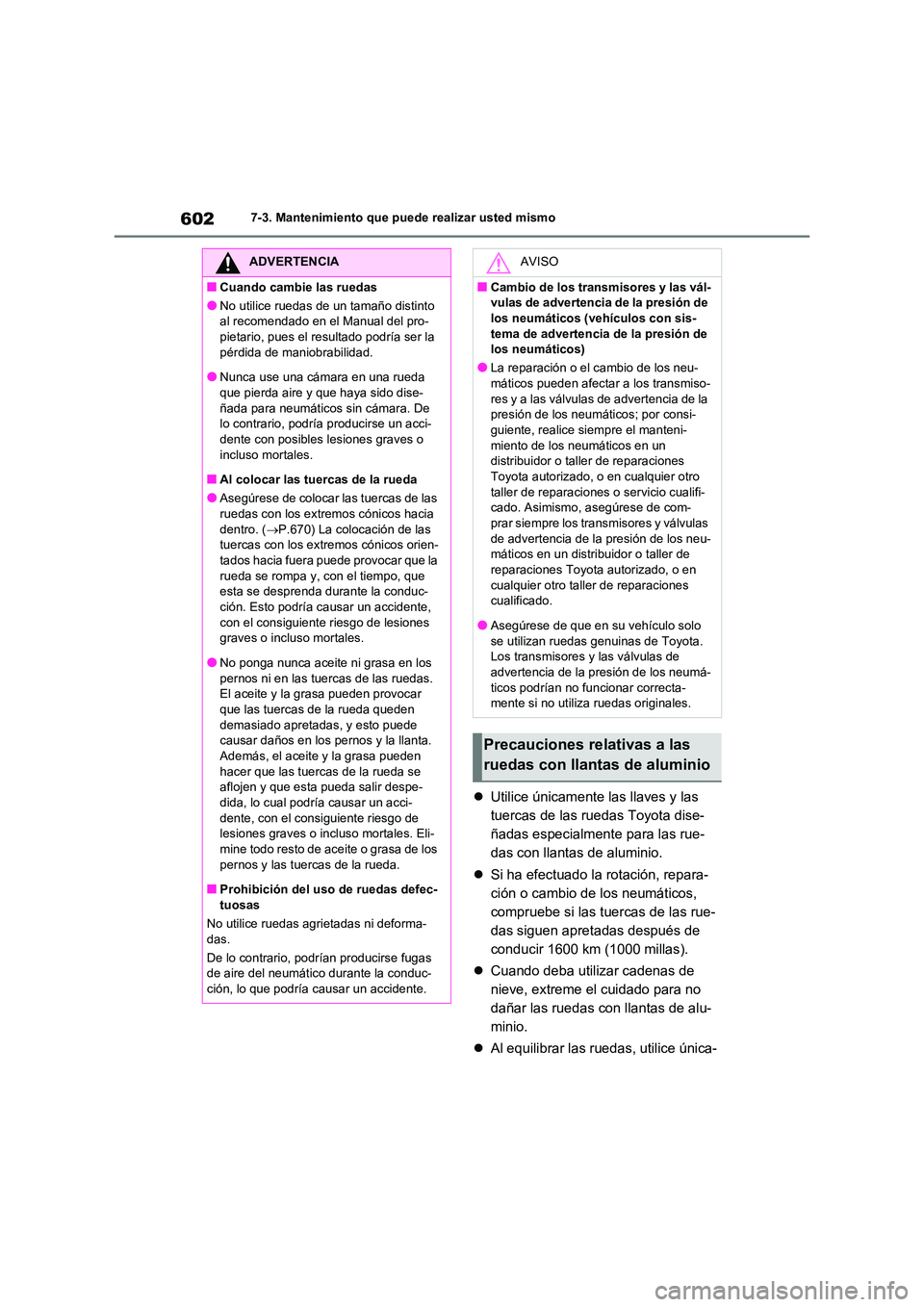

ADVERTENCIA
■Cuando cambie las ruedas
●No utilice ruedas de un tamaño distinto
al recomendado en el Manual del pro-
pietario, pues el resultado podría ser la pérdida de maniobrabilidad.
●Nunca use una cámara en una rueda
que pierda aire y que haya sido dise- ñada para neumáticos sin cámara. De
lo contrario, podría producirse un acci-
dente con posibles lesiones graves o incluso mortales.
■Al colocar las tuercas de la rueda
●Asegúrese de colocar las tuercas de las
ruedas con los extremos cónicos hacia dentro. ( P.670) La colocación de las
tuercas con los extremos cónicos orien-
tados hacia fuera puede provocar que la rueda se rompa y, con el tiempo, que
esta se desprenda durante la conduc-
ción. Esto podría causar un accidente, con el consiguiente riesgo de lesiones
graves o incluso mortales.
●No ponga nunca aceite ni grasa en los pernos ni en las tuercas de las ruedas.
El aceite y la grasa pueden provocar
que las tuercas de la rueda queden
demasiado apretadas, y esto puede causar daños en los pernos y la llanta.
Además, el aceite y la grasa pueden
hacer que las tuercas de la rueda se aflojen y que esta pueda salir despe-
dida, lo cual podría causar un acci-
dente, con el consiguiente riesgo de lesiones graves o in cluso mortales. Eli-
mine todo resto de aceite o grasa de los
pernos y las tuercas de la rueda.
■Prohibición del uso de ruedas defec-
tuosas
No utilice ruedas agrietadas ni deforma-
das.
De lo contrario, podrían producirse fugas de aire del neumático durante la conduc-
ción, lo que podría causar un accidente.
AVISO
■Cambio de los transmisores y las vál-
vulas de advertencia de la presión de
los neumáticos (vehículos con sis- tema de advertencia de la presión de
los neumáticos)
●La reparación o el cambio de los neu-
máticos pueden afectar a los transmiso- res y a las válvulas de advertencia de la
presión de los neumáticos; por consi-
guiente, realice siempre el manteni- miento de los neumáticos en un
distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro taller de reparaciones o servicio cualifi-
cado. Asimismo, asegúrese de com-
prar siempre los transmisores y válvulas de advertencia de la presión de los neu-
máticos en un distribuidor o taller de
reparaciones Toyota autorizado, o en cualquier otro taller de reparaciones
cualificado.
●Asegúrese de que en su vehículo solo se utilizan ruedas genuinas de Toyota.
Los transmisores y las válvulas de
advertencia de la presión de los neumá- ticos podrían no funcionar correcta-
mente si no utiliza ruedas originales.
Precauciones relativas a las
ruedas con llantas de aluminio

603
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

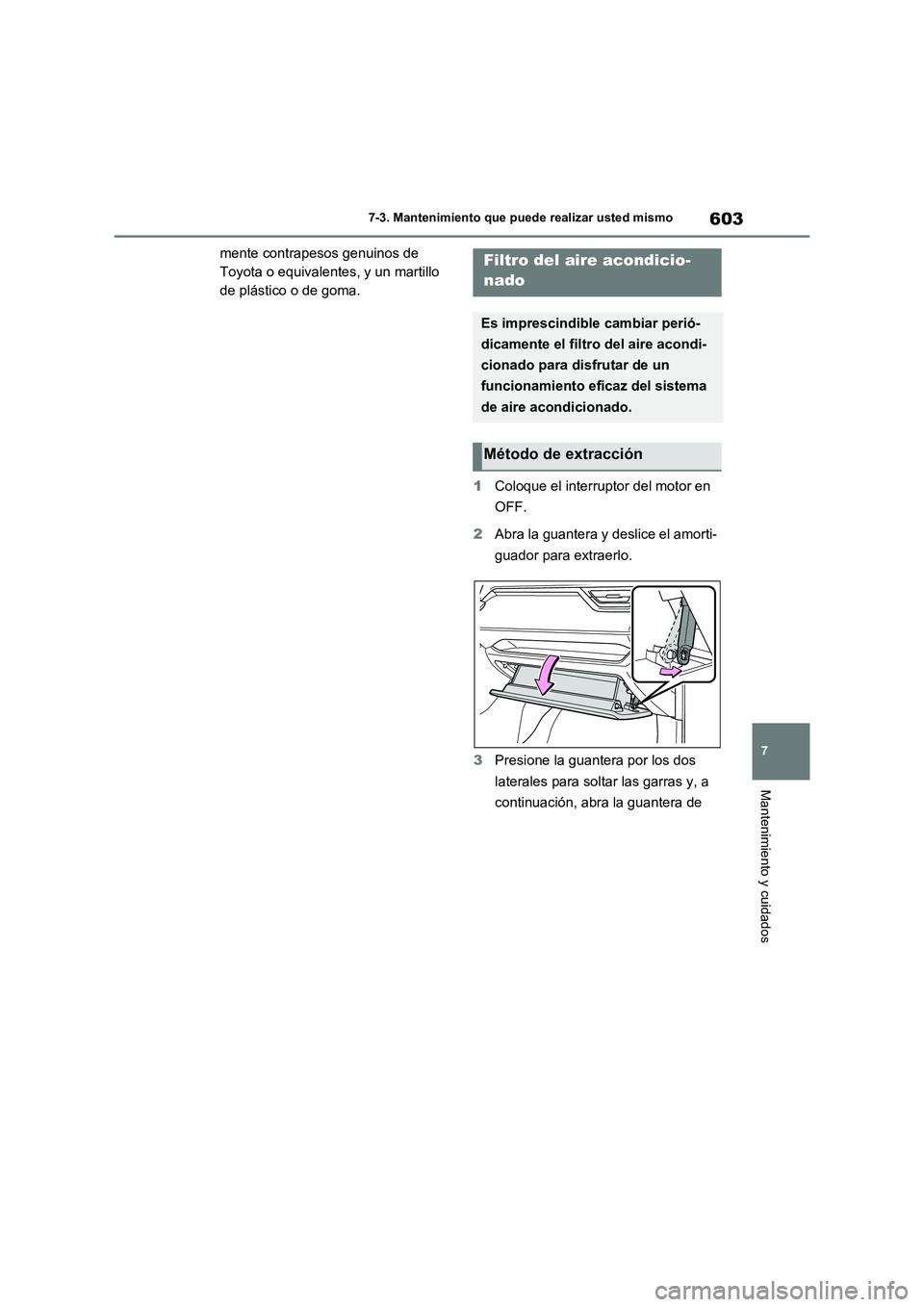

mente contrapesos genuinos de
Toyota o equivalentes, y un martillo
de plástico o de goma.
1Coloque el interruptor del motor en
OFF.
2Abra la guantera y deslice el amorti-
guador para extraerlo.
3Presione la guantera por los dos
laterales para soltar las garras y, a
continuación, abra la guantera de Filtro del aire acondicio-
nado
Es imprescindible cambiar perió-
dicamente el filtro del aire acondi-
cionado para disfrutar de un
funcionamiento eficaz del sistema
de aire acondicionado.
Método de extracción

6047-3. Mantenimiento que puede realizar usted mismo

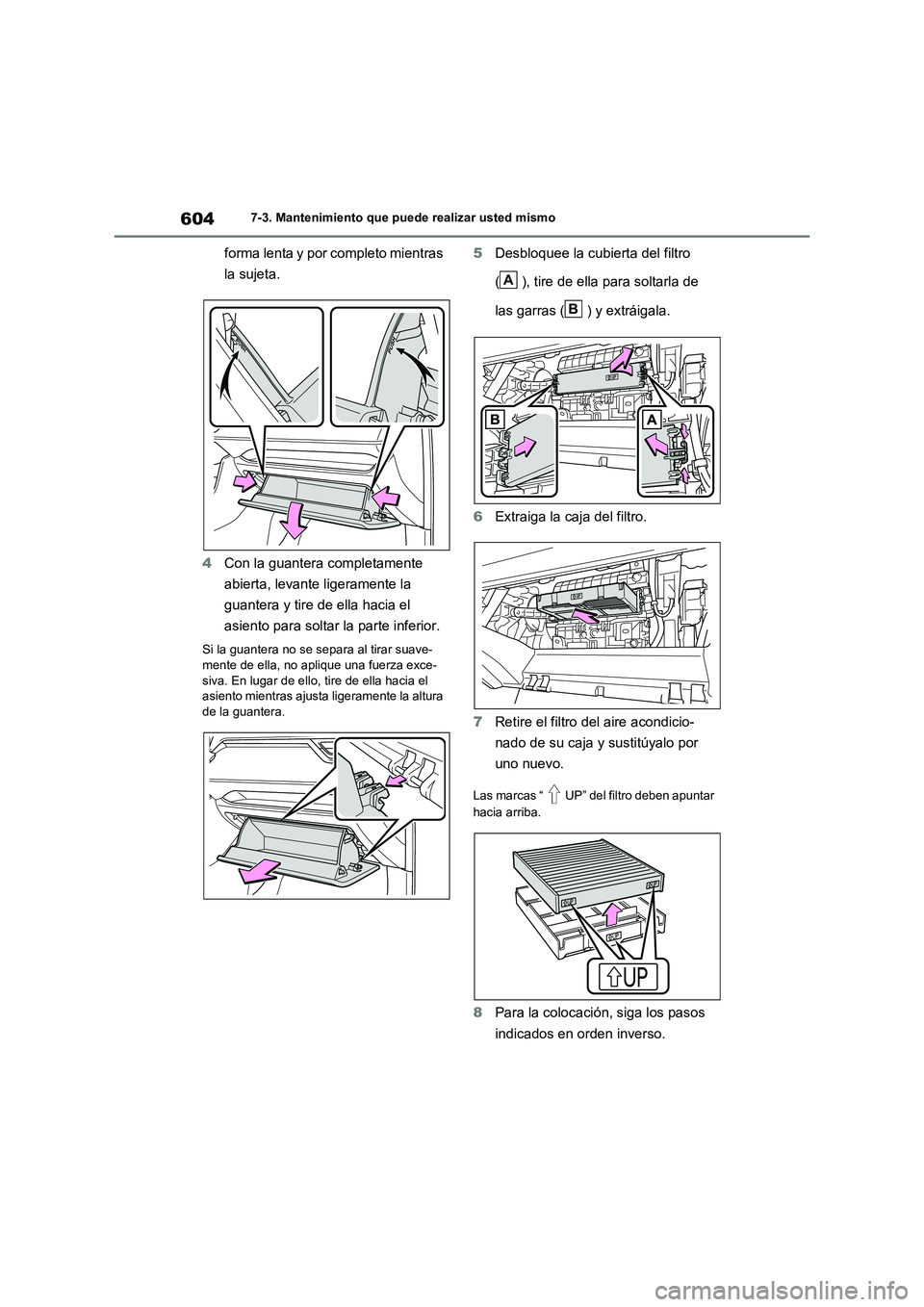

forma lenta y por completo mientras
la sujeta.
4 Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar suave- mente de ella, no aplique una fuerza exce-
siva. En lugar de ello, tire de ella hacia el
asiento mientras ajusta ligeramente la altura de la guantera.
5 Desbloquee la cubierta del filtro
( ), tire de ella para soltarla de
las garras ( ) y extráigala.
6 Extraiga la caja del filtro.
7 Retire el filtro del aire acondicio-
nado de su caja y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben apuntar
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
A
B

605
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

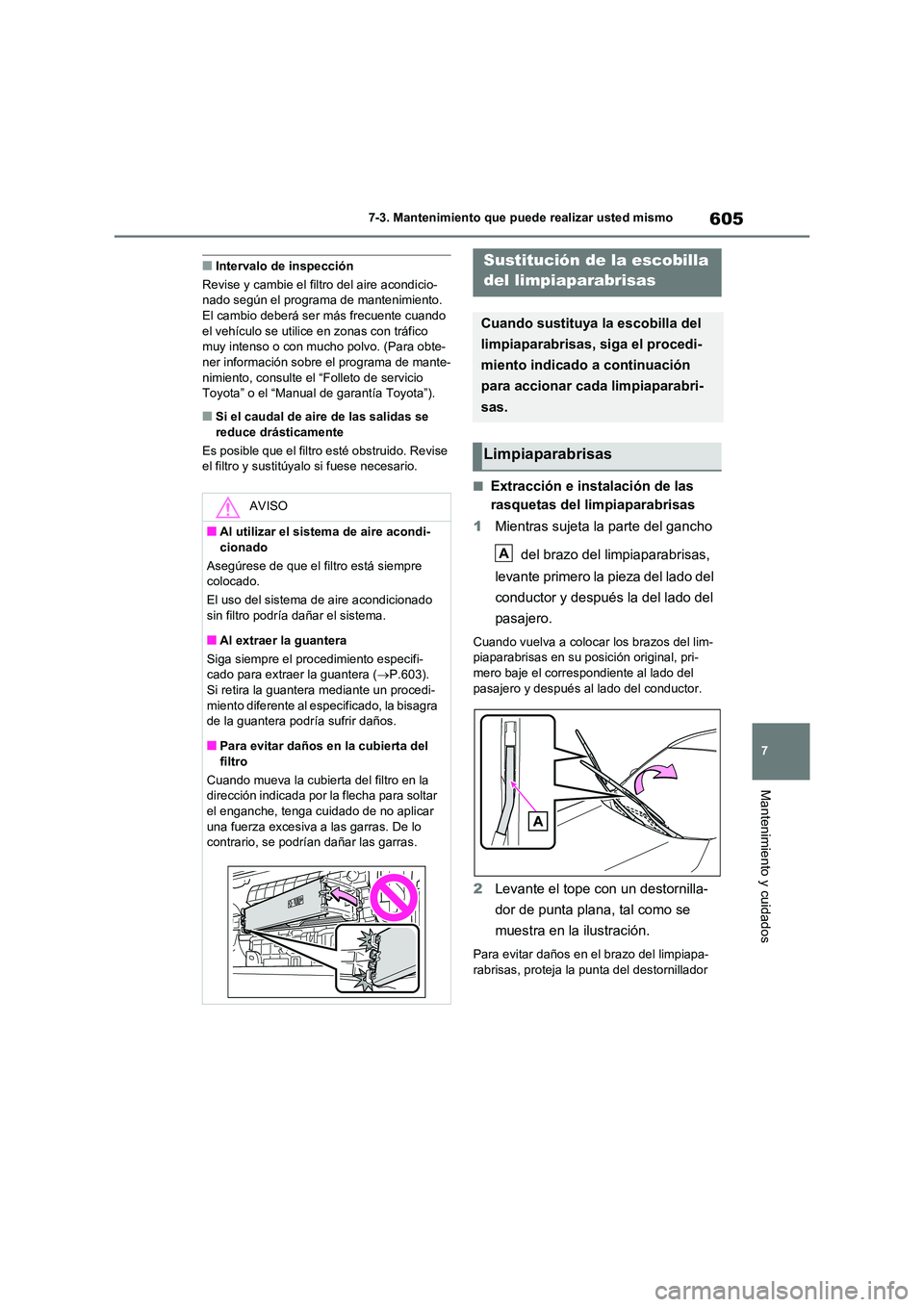

■Intervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando
el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-
ner información sobre el programa de mante-
nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
■Si el caudal de aire de las salidas se
reduce drásticamente
Es posible que el filtro esté obstruido. Revise
el filtro y sustitúyalo si fuese necesario.
■Extracción e instalación de las
rasquetas del limpiaparabrisas
1 Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim- piaparabrisas en su posición original, pri-
mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapa- rabrisas, proteja la pun ta del destornillador
AVISO
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que el filtro está siempre
colocado.
El uso del sistema de aire acondicionado
sin filtro podría dañar el sistema.
■Al extraer la guantera
Siga siempre el procedimiento especifi-
cado para extraer la guantera ( P.603).
Si retira la guantera mediante un procedi- miento diferente al especificado, la bisagra
de la guantera podría sufrir daños.
■Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar
el enganche, tenga cuidado de no aplicar una fuerza excesiva a las garras. De lo
contrario, se podrían dañar las garras.
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

6067-3. Mantenimiento que puede realizar usted mismo

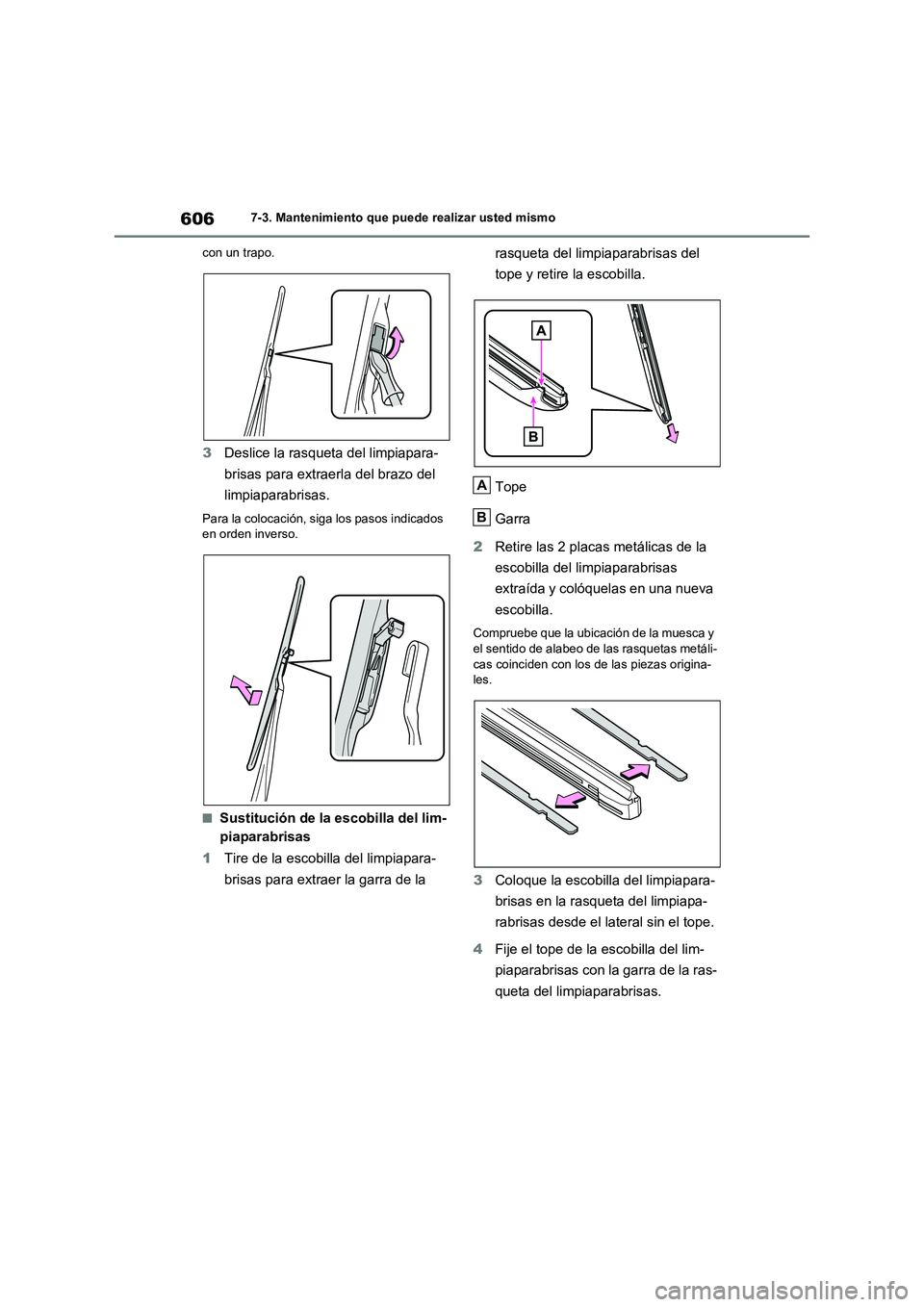

con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
■Sustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la rasqueta del limpiaparabrisas del
tope y retire la escobilla.
Tope
Garra
2Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas
extraída y colóquelas en una nueva
escobilla.
Compruebe que la ubicación de la muesca y
el sentido de alabeo de las rasquetas metáli-
cas coinciden con los de las piezas origina-
les.
3Coloque la escobilla del limpiapara-
brisas en la rasqueta del limpiapa-
rabrisas desde el lateral sin el tope.
4Fije el tope de la escobilla del lim-
piaparabrisas con la garra de la ras-
queta del limpiaparabrisas.
A
B

607
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

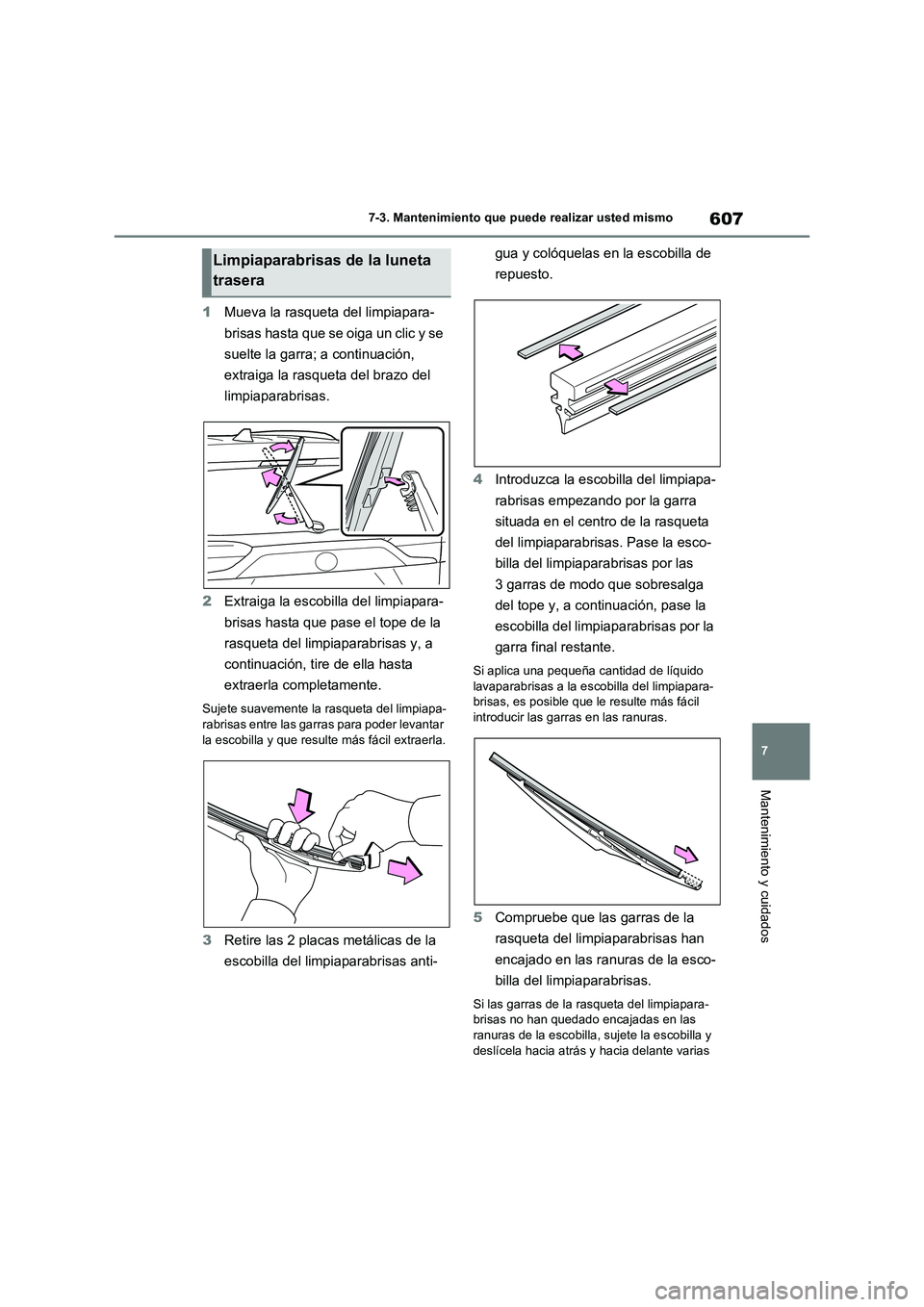

1 Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y se
suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2 Extraiga la escobilla del limpiapara-
brisas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraerla completamente.
Sujete suavemente la rasqueta del limpiapa-
rabrisas entre las garras para poder levantar
la escobilla y que resulte más fácil extraerla.
3 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la es cobilla del limpiapara- brisas, es posible que le resulte más fácil
introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las
ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
Limpiaparabrisas de la luneta
trasera

6087-3. Mantenimiento que puede realizar usted mismo

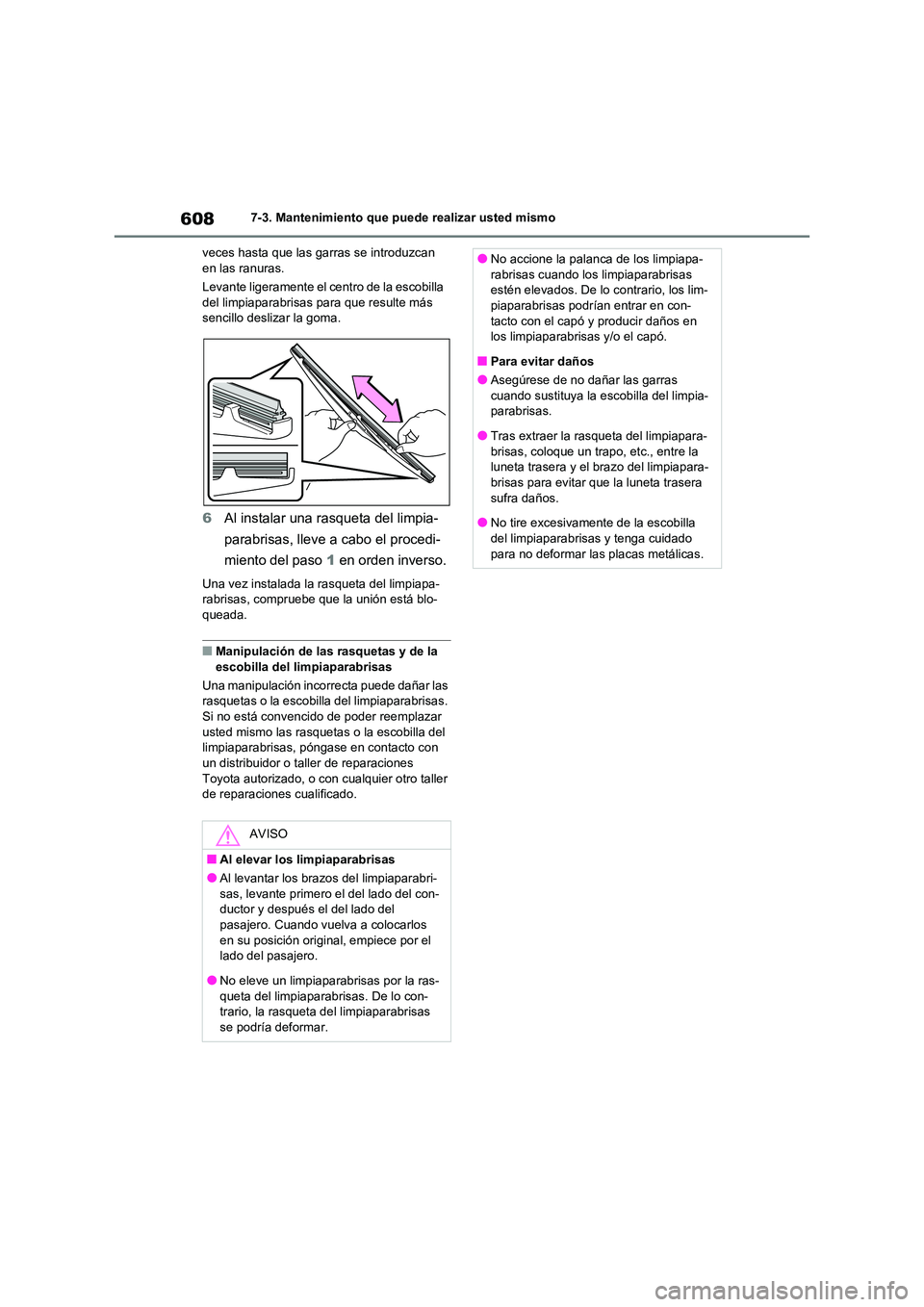

veces hasta que las garras se introduzcan en las ranuras.
Levante ligeramente el centro de la escobilla
del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-
queada.
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobill a del limpiaparabrisas.
Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con
un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
AVISO
■Al elevar los limpiaparabrisas
●Al levantar los brazos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del
pasajero. Cuando vuelva a colocarlos
en su posición origi nal, empiece por el lado del pasajero.
●No eleve un limpiaparabrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas
se podría deformar.
●No accione la palanca de los limpiapa-
rabrisas cuando los limpiaparabrisas
estén elevados. De lo contrario, los lim- piaparabrisas podrían entrar en con-
tacto con el capó y producir daños en
los limpiaparabrisas y/o el capó.
■Para evitar daños
●Asegúrese de no dañar las garras
cuando sustituya la escobilla del limpia-
parabrisas.
●Tras extraer la rasqueta del limpiapara- brisas, coloque un trapo, etc., entre la
luneta trasera y el brazo del limpiapara-
brisas para evitar que la luneta trasera sufra daños.
●No tire excesivamente de la escobilla
del limpiaparabrisas y tenga cuidado para no deformar las placas metálicas.
