2020 TOYOTA MIRAI Manuale duso (in Italian)

217
5
MIRAI Owners Manual_Europe_M62067_it
5-4. Rifornimento di carburante
Guida
1Rimontare il tappo.
2 Chiudere lo sportello tappo del ser-
batoio.
■Funzione di prevenzione manovre inap-
propriate
Quando lo sportello tappo del serbatoio è aperto, il sistema a celle a combustibile non si avvia. Quando la spia “READY” è accesa,
lo sportello tappo del serbatoio non si apre.
■Se sul display multi-informazioni appare il messaggio “Rilevato sport riforn. aperto Fermarsi in luogo sicuro
Chiudere sport riforn. Idrog.”
Lo sportello tappo del serbatoio è aperto. Fermare il veicolo in un posto sicuro e chiu-dere lo sportello tappo del serbatoio.
■Se sul display multi-informazioni
appare il messaggio “Rilev. sport. riforn. aperto Chiud. sport. riforn. idrog. Riavviare il veicolo”
Lo sportello tappo del serbatoio è aperto e il
sistema a celle a combustibile non può
avviarsi. Portare la posizione del cambio su P e spegnere l’interruttore di alimentazione, quindi:
1 Verificare che il tappo sia stato rimontato.
2 Chiudere lo sportello tappo del serbatoio.
Se il messaggio di allarme sul display multi-
informazioni scompare, non sono presenti altre anomalie. Se, invece, il messaggio rimane visibile sul display, il sensore
potrebbe essere danneggiato. Far controllare il veicolo presso un concessionario o un’offi-cina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
Il veicolo si può avviare 1 volta dopo aver ripetuto l’operazione di avviamento 5 volte (con il pedale del freno premuto, premere
l’interruttore di alimentazione 9 volte a inter- valli di 2 secondi). Avviare il veicolo dopo aver controllato che la pistola per il riforni-
mento di idrogeno non sia agganciata al vei- colo.
Chiusura dello sportello tappo
del serbatoio

218
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
5-5.Uso dei sis te mi di su pporto alla gu ida
■PCS (sistema di sicurezza pre-col-
lisione)
 P. 2 2 3
■LTA (assistenza al tracciamento
della corsia)
 P. 2 3 3
■AHS (sistema dei fari abbaglianti
adattivi)*
 P. 2 0 3
*: Se in dotazione
■AHB (abbaglianti automatici)*
P. 2 0 7
*: Se in dotazione
■RSA (assistenza alla segnaletica
stradale)
 P. 2 4 3
■Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità
 P. 2 4 7
Due tipi di sensori, montati dietro la gri-
glia anteriore e il parabrezza, rilevano i
dati necessari per gestire i sistemi di
assistenza alla guida.
Sensore radar
Telecamera anteriore
Toyota Safety Sense
Il sistema Toyota Safety Sense è
costituito dai seguenti sistemi di
assistenza alla guida e contribui-
sce a offrire una guida comoda e
sicura:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Il sistema Toyota Safety Sense si basa sul
presupposto che il conducente osservi una guida sicura, ed è studiato per contribuire a ridurre l’impatto subito dagli occupanti e
dal veicolo in caso di collisione, o per assi- stere il conducente in condizioni di guida normali.
Poiché il livello di accuratezza nel ricono-
scimento e le prestazioni che il sistema è in grado di fornire sono limitate, non fare eccessivo affidamento su di esso. Il con-
ducente è sempre tenuto a prestare atten- zione alla zona circostante al veicolo e a guidare con prudenza.
Sensori
AVVISO
■Per evitare anomalie nel sensore radar
Osservare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente,
causando incidenti con lesioni gravi, anche letali.
A
B

219
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Tenere sempre puliti il sensore radar e
la relativa protezione.
Sensore radar
Protezione del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della sua pro-
tezione è sporca o coperta da gocce
d’acqua, neve, ecc., pulirla.
Pulire il sensore radar e la relativa prote-
zione con un panno morbido per non dan-
neggiarli.
●Non attaccare accessori, adesivi (anche se trasparenti) o altri oggetti al sensore
radar, alla sua protezione o alla zona circostante.
●Evitare che il sensore radar o l’area cir-
costante subiscano urti violenti. Se il sensore radar, la griglia anteriore o il paraurti anteriore hanno subito un
forte impatto, far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
●Non smontare il sensore radar.
●Non alterare né verniciare il sensore
radar o la relativa protezione.
●Nei seguenti casi, il sensore radar deve essere ricalibrato. Per ulteriori informa-
zioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
A
B
• Quando il sensore radar o la griglia anteriore vengono smontati e rimontati,
o sostituiti
• Quando il paraurti anteriore viene sosti- tuito
■Per evitare anomalie della telecamera anteriore
Osservare le seguenti precauzioni.
In caso contrario, la telecamera anteriore potrebbe non funzionare correttamente,
causando incidenti con lesioni gravi, anche letali.
●Mantenere il parabrezza sempre pulito.
• Se il parabrezza è sporco o ricoperto da una pellicola oleosa, gocce d’acqua, neve, ecc., pulirlo.
• Anche se il parabrezza è ricoperto da un prodotto di rivestimento per vetri, sarà comunque necessario utilizzare i tergi-
cristalli per rimuovere le gocce d’acqua o altro dall’area del parabrezza davanti alla telecamera anteriore.
• Se la parte interna del parabrezza dove è installata la telecamera anteriore è sporca, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.

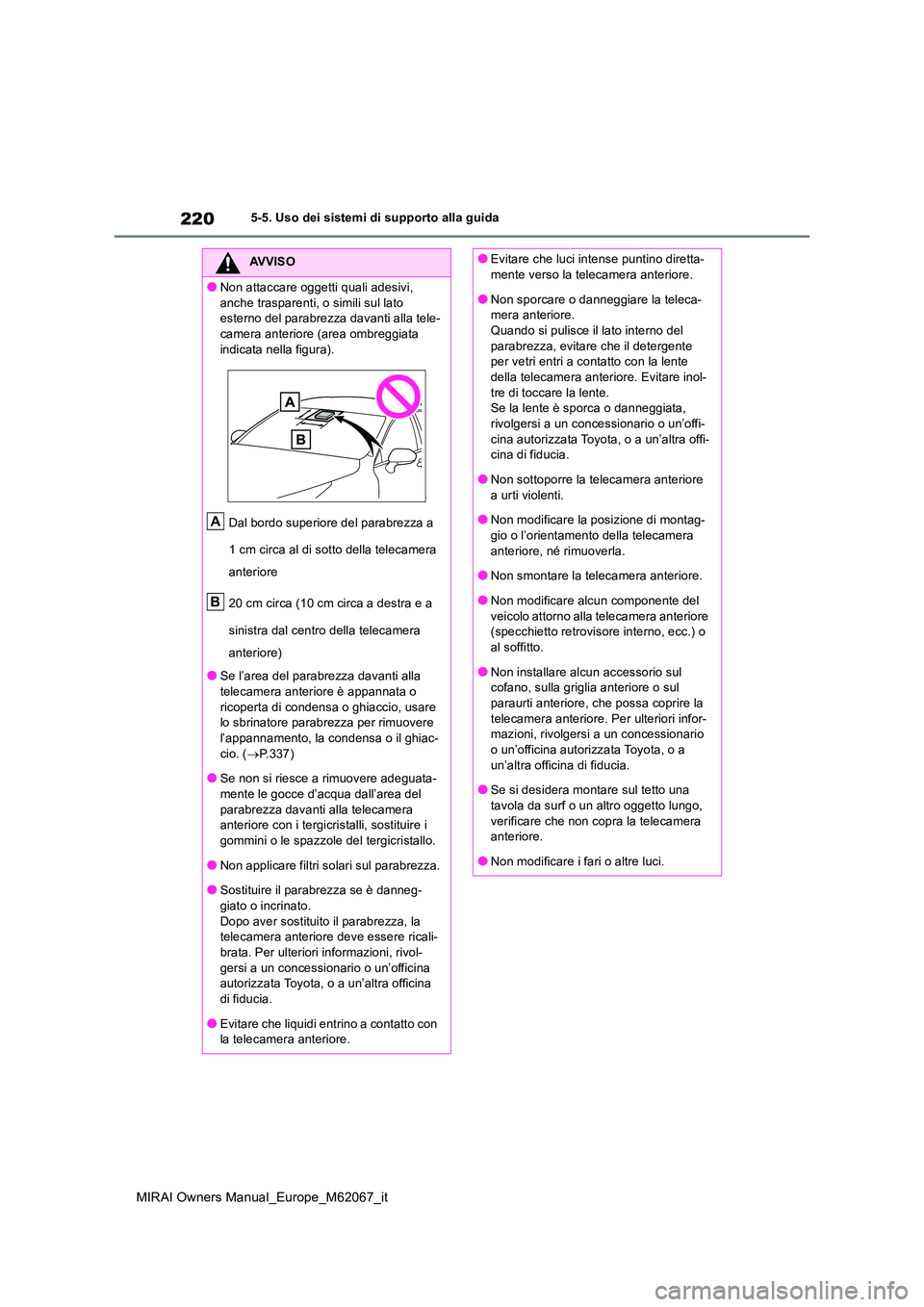

220
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
AVVISO
●Non attaccare oggetti quali adesivi,
anche trasparenti, o simili sul lato esterno del parabrezza davanti alla tele-camera anteriore (area ombreggiata
indicata nella figura).
Dal bordo superiore del parabrezza a
1 cm circa al di sotto della telecamera
anteriore
20 cm circa (10 cm circa a destra e a
sinistra dal centro della telecamera
anteriore)
●Se l’area del parabrezza davanti alla telecamera anteriore è appannata o
ricoperta di condensa o ghiaccio, usare lo sbrinatore parabrezza per rimuovere l’appannamento, la condensa o il ghiac-
cio. ( P.337)
●Se non si riesce a rimuovere adeguata- mente le gocce d’acqua dall’area del
parabrezza davanti alla telecamera anteriore con i tergicristalli, sostituire i gommini o le spazzole del tergicristallo.
●Non applicare filtri solari sul parabrezza.
●Sostituire il parabrezza se è danneg-giato o incrinato.
Dopo aver sostituito il parabrezza, la telecamera anteriore deve essere ricali-brata. Per ulteriori informazioni, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
●Evitare che liquidi entrino a contatto con la telecamera anteriore.
A
B
●Evitare che luci intense puntino diretta-mente verso la telecamera anteriore.
●Non sporcare o danneggiare la teleca-mera anteriore. Quando si pulisce il lato interno del
parabrezza, evitare che il detergente per vetri entri a contatto con la lente della telecamera anteriore. Evitare inol-
tre di toccare la lente. Se la lente è sporca o danneggiata, rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi- cina di fiducia.
●Non sottoporre la telecamera anteriore
a urti violenti.
●Non modificare la posizione di montag- gio o l’orientamento della telecamera
anteriore, né rimuoverla.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente del
veicolo attorno alla telecamera anteriore (specchietto retrovisore interno, ecc.) o al soffitto.
●Non installare alcun accessorio sul cofano, sulla griglia anteriore o sul paraurti anteriore, che possa coprire la
telecamera anteriore. Per ulteriori infor- mazioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
●Se si desidera montare sul tetto una tavola da surf o un altro oggetto lungo,
verificare che non copra la telecamera anteriore.
●Non modificare i fari o altre luci.

221
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
■Certificazione
 P.555
■Se viene visualizzato un messaggio di allarme sul display multi-informazioni
Un sistema potrebbe essere momentaneamente non disponibile o potrebbe esserci un’anoma- lia.
●Nelle seguenti situazioni, eseguire le azioni indicate nella tabella. Quando vengono rilevate condizioni operative normali, il messaggio scompare e il sistema si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autorizzata Toyota,
o a un’altra officina di fiducia.
●Nelle seguenti situazioni, se la situazione è ca mbiata (oppure il veicolo è stato guidato per un
determinato periodo di tempo) e vengono rilevate condizioni operative normali, il messaggio scompare e il sistema si riattiva.Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
SituazioneAzioni
Quando l’area attorno alla telecamera è
coperta di sporco o altre sostanze estranee,
oppure è bagnata (appannata, coperta di con-
densa, ghiaccio, ecc.)
Utilizzare il tergicristallo e la funzione A/C per
rimuovere la sporcizia e altre sostanze
( P.337).
Quando la temperatura attorno alla teleca-
mera anteriore è al di fuori della gamma ope-
rativa, ad esempio quando il veicolo si trova in
un luogo esposto al sole o in un ambiente
estremamente freddo
Se la telecamera anteriore è calda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
sotto il sole, utilizzare l’impianto dell’aria con-
dizionata per raffreddare l’area attorno alla
telecamera anteriore.
Se è stata utilizzata l’aletta parasole mentre il
veicolo era parcheggiato, a seconda del tipo,
la luce del sole riflessa dalla superficie
dell’aletta potrebbe aver causato il surriscal-
damento della telecamera anteriore.
Se la telecamera anteriore è fredda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
in un ambiente estremamente freddo, utiliz-
zare l’impianto dell’aria condizionata per scal-
dare l’area attorno alla telecamera anteriore.
L’area davanti alla telecamera anteriore è
coperta, ad esempio quando il cofano è aperto
o è stato attaccato un adesivo sull’area del
parabrezza davanti alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.,
per eliminare l’ostruzione.
Se compare “Sistema PCS Radar in calibra-
zione automatica Non disponibile Vedere
Manuale d’uso”.
Verificare se sul sensore radar e sulla sua pro-
tezione è presente materiale estraneo; se così
fosse, rimuoverlo.

222
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
• Quando la temperatura attorno al sensore radar è al di fuori della gamma operativa, ad esempio quando il veicolo si trova in un luogo esposto al sole o in un ambiente estrema-mente freddo
• Quando la telecamera anteriore non è in grado di rilevare gli oggetti davanti al veicolo, ad esempio nell’oscurità, quando nevica o c’è nebbia, oppure quando una luce intensa punta direttamente sulla telecamera anteriore
• A seconda delle condizioni nelle vicinanze del ve icolo, il radar potrebbe ritenere di non poter rilevare correttamente l’area circostante. In ta l caso, compare “Sistema PCS Non disponibile Vedere Manuale d’uso”.

223
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
Il sistema può rilevare i seguenti oggetti
(gli oggetti rilevabili dipendono dalla
funzione):
 Ve i c o l i
 Ciclisti
 Pedoni
■Allarme pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata, si
attiva un cicalino e sul display multi-
informazioni viene visualizzato un mes-
saggio di allarme per avvisare il condu-
cente e indurlo a reagire al pericolo.
“FRENARE!”
■Frenata assistita pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata,
genera una maggior forza frenante pro-
porzionale alla forza con cui viene pre-
muto il pedale del freno.
■Frenata pre-collisione
Se il sistema rileva che la possibilità di
uno scontro frontale è estremamente
elevata, i freni vengono azionati auto-
maticamente per cercare di evitare lo
scontro o ridurne la forza.
■Assistenza di emergenza allo
sterzo
Se il sistema determina che la possibi-
lità di una collisione frontale è elevata e
che c’è una via di fuga entro la corsia
verso cui dirigere il veicolo, se il condu-
cente ha iniziato una manovra per schi-
vare l’ostacolo, l’assistenza di
emergenza allo sterzo facilita la ster-
zata per migliorare la stabilità del vei-
PCS (sistema di sicurezza
pre-collisione)
Il sistema di sicurezza pre-colli-
sione utilizza un sensore radar e
una telecamera anteriore per rile-
vare gli oggetti ( P.223) davanti al
veicolo. Quando il sistema deter-
mina che la possibilità di uno
scontro frontale con un oggetto è
elevata, un allarme avvisa il con-
ducente per farlo reagire al peri-
colo e la potenziale pressione dei
freni viene aumentata per aiutare il
conducente a evitare lo scontro.
Se il sistema determina che la pos-
sibilità di uno scontro frontale con
un oggetto è estremamente ele-
vata, i freni vengono azionati auto-
maticamente per cercare di evitare
lo scontro o aiutare a ridurre
l’impatto.
Il sistema di sicurezza pre-collisione
può essere attivato/disattivato ed è
possibile modificare l’anticipo
dell’allarme. ( P.226)
Oggetti rilevabili
Funzioni del sistema
A

224
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
colo ed evitare di uscire dalla corsia.
Durante l’intervento, la spia si accende
di colore verde.
■Assistenza svolta a destra/sinistra
negli incroci
Se il sistema determina che esiste
un’elevata probabilità di collisione nelle
seguenti situazioni, fornirà assistenza
con l’allarme pre-collisione e, se neces-
sario, con la frenata pre-collisione.
A seconda della configurazione
dell’incrocio, potrebbe non essere pos-
sibile fornire assistenza.
 Quando si svolta a destra/sinistra a
un incrocio e si taglia la strada a un
veicolo in avvicinamento
 Quando si svolta a destra/sinistra, il
pedone viene rilevato nella direzione
di marcia e si prevede che invada la
traiettoria del veicolo (i ciclisti non
vengono rilevati).
AVVISO
■Limiti del sistema di sicurezza pre-
collisione
●È esclusiva responsabilità del condu- cente guidare in maniera sicura. Gui-dare sempre con prudenza, avendo
cura di controllare l’area circostante. Non utilizzare in nessuna circostanza il sistema di sicurezza pre-collisione
come alternativa all’uso normale dei freni. Questo sistema non è in grado di evitare gli urti o ridurre i danni o le
lesioni dovute a una collisione in tutte le circostanze. Non fare eccessivo affida-mento su questo sistema. In caso con-
trario, si potrebbe causare un incidente con il rischio di lesioni gravi, anche letali.
●Sebbene questo sistema sia stato con-cepito per aiutare a evitare scontri o ridurre la forza dell’impatto, la sua effi-
cacia può variare in base a varie condi- zioni, pertanto il sistema potrebbe non offrire sempre lo stesso livello di presta-
zioni. Leggere attentamente le seguenti con-
dizioni. Non fare eccessivo affidamento su questo sistema e guidare sempre con prudenza.
• Situazioni che possono causare l’inter- vento del sistema anche in assenza di rischio di collisione: P.229
• Situazioni in cui il sistema potrebbe non funzionare correttamente: P.231
