2020 TOYOTA MIRAI Manuale duso (in Italian)

3
105
MIRAI Owners Manual_Europe_M62067_it
3

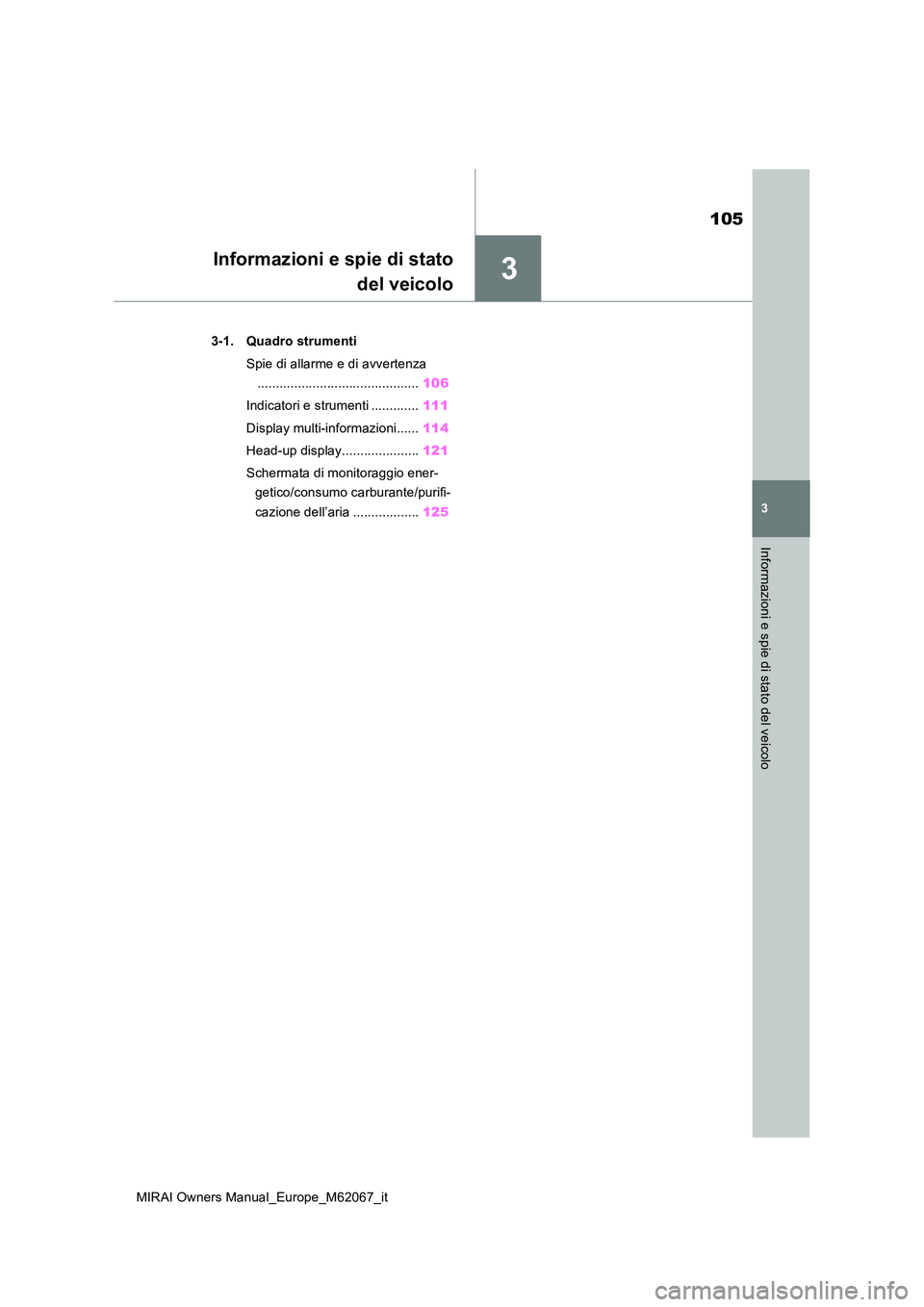

Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
3-1. Quadro strumenti
Spie di allarme e di avvertenza
............................................ 106
Indicatori e strumenti ............. 111
Display multi-informazioni...... 114
Head-up display..................... 121
Schermata di monitoraggio ener-
getico/consumo carburante/purifi-
cazione dell’aria .................. 125

106
MIRAI Owners Manual_Europe_M62067_it

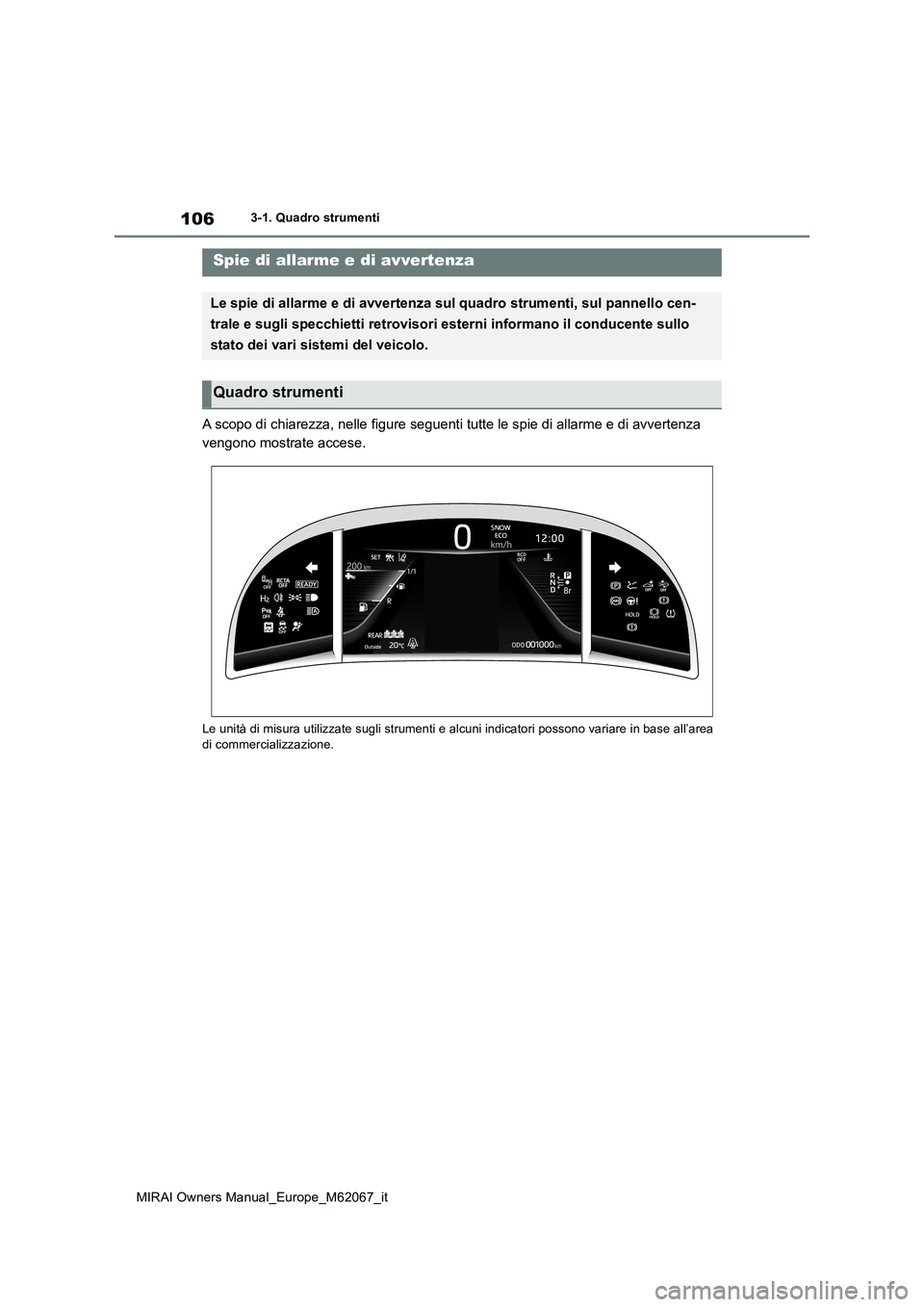

3-1. Quadro strumenti
3-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area di commercializzazione.
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

107
3
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
*1: Queste spie si accendono quando si
porta l’interruttore di alimentazione su
ON per indicare che è in corso l’autodia-
gnostica. Si spengono dopo l’avviamento
del sistema a celle a combustibile o dopo
qualche secondo. Se una spia non si
accende o spegne, potrebbe essere pre-
Spie di allarme
Spia di allarme perdita di idro-
geno*1 ( P.429)
(Rossa)
Spia di allarme impianto fre-
nante*1( P.429)
(Gialla)
Spia di allarme impianto fre-
nante*1( P.430)
(Rossa)
Spia di allarme per temperatura
refrigerante alta*2 ( P.430)
Spia di allarme surriscalda-
mento del sistema a celle a
combustibile*3 ( P.430)
Spia di allarme impianto di rica-
rica*3 ( P.430)
Spia di allarme SRS*1 ( P.431)
Spia di allarme cofano solleva-
bile*1 ( P.431)
Spia di allarme ABS*1 ( P.431)
(Rossa)
Spia di allarme del servosterzo
elettrico*1 ( P.431)
(Gialla)
Spia di allarme del servosterzo
elettrico*1 ( P.431)
(Lampeggia o si accende)
Spia di allarme PCS*1 ( P.432)
(Arancione)
Spia LTA*2 (P.432)
(Lampeggia)
Spia sensore di assistenza al
parcheggio Toyota OFF*4 (se in
dotazione) ( P.432)
(Lampeggia)
Spia PKSB OFF*1 (se in dota-
zione) ( P.433)
(Lampeggia)
Spia RCTA OFF*1 (se in dota-
zione) ( P.433)
(Lampeggia)
Spia RCD OFF*1, 2 (se in dota-
zione) ( P.434)
Spia di slittamento*1 ( P.434)
Spia di allarme sistema anti-
accelerazione involontaria/con-
trollo trazione-partenza*3
( P.435)
(Lampeggia)
Spia di mantenimento della fre-
nata attiva*1 ( P.435)
(Lampeggia)
Spia del freno di stazionamento
( P.435)
Spia di allarme pressione pneu-
matici*1 ( P.436)
Spia di allarme riserva carbu-
rante*2 ( P.436)
Spia di avvertenza cintura di
sicurezza del conducente e del
passeggero anteriore ( P.436) Spie di avvertenza cinture di
sicurezza dei passeggeri poste-
riori*2 ( P.437)

108
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti
sente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*2: Questa spia si accende sul display multi-
informazioni.
*3: Questa spia si accende sul display multi-
informazioni con un messaggio.
*4: La spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia dei sistemi di sicurezza, come le spie di allarme di ABS o SRS, non si
accende quando si avvia il sistema a celle a combustibile, ciò potrebbe significare che tali sistemi di protezione non sono
disponibili in caso di incidente e sussiste il rischio di lesioni gravi, anche letali. In que-sto caso, far controllare immediatamente il
veicolo presso un concessionario o un’offi- cina autorizzata Toyota, o presso un’altra
officina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.193)
Spia luci di posizione ( P.201)
Spia fari abbaglianti ( P.202)
Spia AHS (se in dotazione)
( P.204)
Spia AHB (se in dotazione)
( P.207)
(Blu)
Spia bassa temperatura refrige-
rante*1, 2
Spia luci retronebbia ( P.210)
Spia del sistema di accesso e
avviamento intelligente*3
( P.183)
Spia del controllo velocità di
crociera*2 ( P.247)
Spia del controllo radar dina-
mico della velocità di crociera*2
( P.247)
Spia “SET” del controllo velocità
di crociera*2 ( P.247)
(*4)
Spia LTA*2 (P.223, 239)
Spia sensore di assistenza al
parcheggio Toyota OFF*5, 6 (se
in dotazione) ( P.265)
Spia PKSB OFF*5, 7 (se in dota-
zione) ( P.284)

109
3
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*1: Segnala che la temperatura del refrige-
rante è bassa.
*2: Questa spia si accende sul display multi-
informazioni.
*3: Questa spia si accende sul display multi-
informazioni con un messaggio.
*4: A seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*5: La spia si accende quando si spegne il
sistema.
*6: La spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*7: Queste spie si accendono quando si
porta l’interruttore di alimentazione su
ON per indicare che è in corso l’autodia-
gnostica. Si spengono dopo l’avviamento
del sistema a celle a combustibile o dopo
qualche secondo. Se le spie non si
accendono o non si spengono, potrebbe
essere presente un’anomalia in uno dei
sistemi. Far controllare il veicolo presso
un concessionario o un’officina autoriz-
zata Toyota, o presso un’altra officina di
fiducia.
*8: Questa spia si accende sugli specchietti
retrovisori esterni.
*9: Questa spia si accende sul pannello cen-
trale.
*10: Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
(Lampeggia)
Spia di slittamento*7 ( P.325)
Spia VSC OFF*5, 7( P.325)
Spia di allarme PCS*5, 7
( P.226)
Spie BSM degli specchietti
retrovisori esterni*7, 8 (se in
dotazione) ( P.260, 274)
Spia BSM OFF*5, 7 (se in dota-
zione) ( P.260)
Spia RCTA OFF*5, 7 (se in dota-
zione) ( P.274)
Spia RCD OFF*2, 5, 7 (se in
dotazione) ( P.280)
Spia di mantenimento della fre-
nata in standby*7 ( P.197)
Spia di mantenimento della fre-
nata attiva*7 ( P.197)
Spia antifurto*9 ( P.82, 84)
Spia “READY” ( P.183)
Spia bassa temperatura
esterna*2, 10 ( P.112)
Spia del freno di stazionamento
( P.194)
Spia modalità Br*2 ( P.192)
Spia modalità di guida Eco*2
( P.322)
Spia modalità sportiva*2
( P.322)
Spia modalità neve*2 (P.323)
Spia “PASSENGER AIR-
BAG”*7, 9 ( P. 5 1 )

110
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti

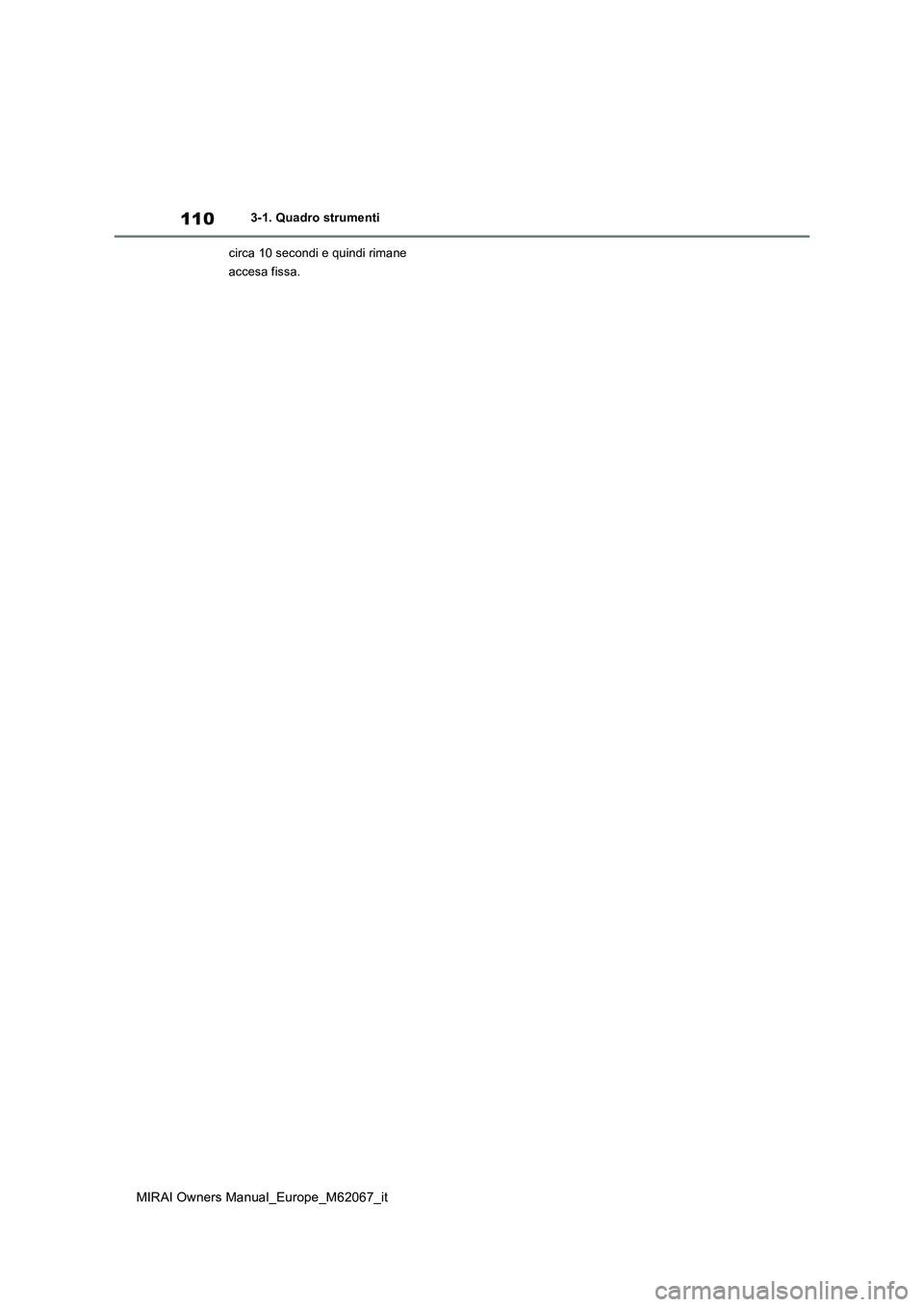

circa 10 secondi e quindi rimane
accesa fissa.

111
3
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore livello carburante/autonomia ( P.113)
Display multi-informazioni
Fornisce al conducente una serie di dati di guida ( P.114)
Visualizza messaggi di allarme se si verifica un’anomalia ( P.439)
Ta c h i m e t r o
Indica la velocità del veicolo
Orologio (P.112)
L’ora indicata è la stessa dell’impianto multimediale. Per ulteriori informazioni, vedere
“Sistema di navigazione satellit are Manuale di uso e manutenzione”.
Indicatore di posizione del cambio
Indica la posizione del cambio selezionata (P.189)
Contachilometri totale e parziale (P. 1 1 2 )
Temperatura esterna ( P.112)
Indicatori e strumenti
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori
A
B
C
D
E
F
G

112
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti

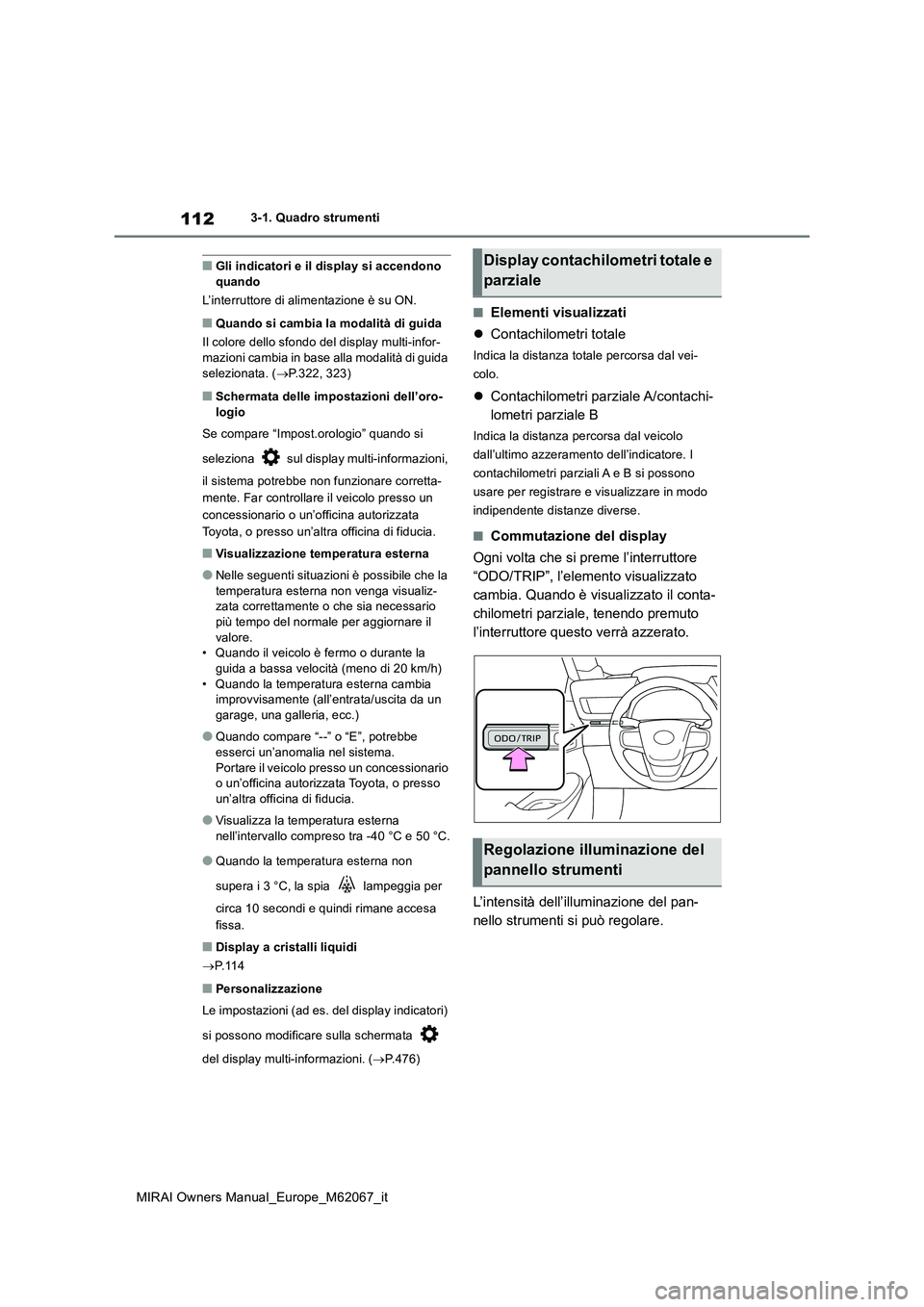

■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
Il colore dello sfondo del display multi-infor- mazioni cambia in base alla modalità di guida
selezionata. ( P.322, 323)
■Schermata delle impostazioni dell’oro- logio
Se compare “Impost.orologio” quando si
seleziona sul display multi-informazioni,
il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-zata correttamente o che sia necessario
più tempo del normale per aggiornare il valore.• Quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h) • Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
 P. 1 1 4
■Personalizzazione
Le impostazioni (ad es. del display indicatori)
si possono modificare sulla schermata
del display multi-informazioni. ( P.476)
■Elementi visualizzati
 Contachilometri totale
Indica la distanza totale percorsa dal vei-
colo.
 Contachilometri parziale A/contachi-
lometri parziale B
Indica la distanza percorsa dal veicolo
dall’ultimo azzeramento dell’indicatore. I
contachilometri parziali A e B si possono
usare per registrare e visualizzare in modo
indipendente distanze diverse.
■Commutazione del display
Ogni volta che si preme l’interruttore
“ODO/TRIP”, l’elemento visualizzato
cambia. Quando è visualizzato il conta-
chilometri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
L’intensità dell’illuminazione del pan-
nello strumenti si può regolare.
Display contachilometri totale e
parziale
Regolazione illuminazione del
pannello strumenti
